Ґрунтообробний пристрій
Формула / Реферат
Ґрунтообробний пристрій, що містить шасі, на якому змонтовані двигун та зв'язаний з ним редуктор, на вихідному валу якого встановлені ґрунтообробні активні інструменти, який відрізняється тим, що на шасі, позаду редуктора, встановлена скоба, на якій закріплені два вертикальних опорних елементи (сошники) з можливістю переміщення в горизонтальній площині, що розташовані на однаковій відстані від поздовжньої осі ґрунтообробного пристрою.
Текст

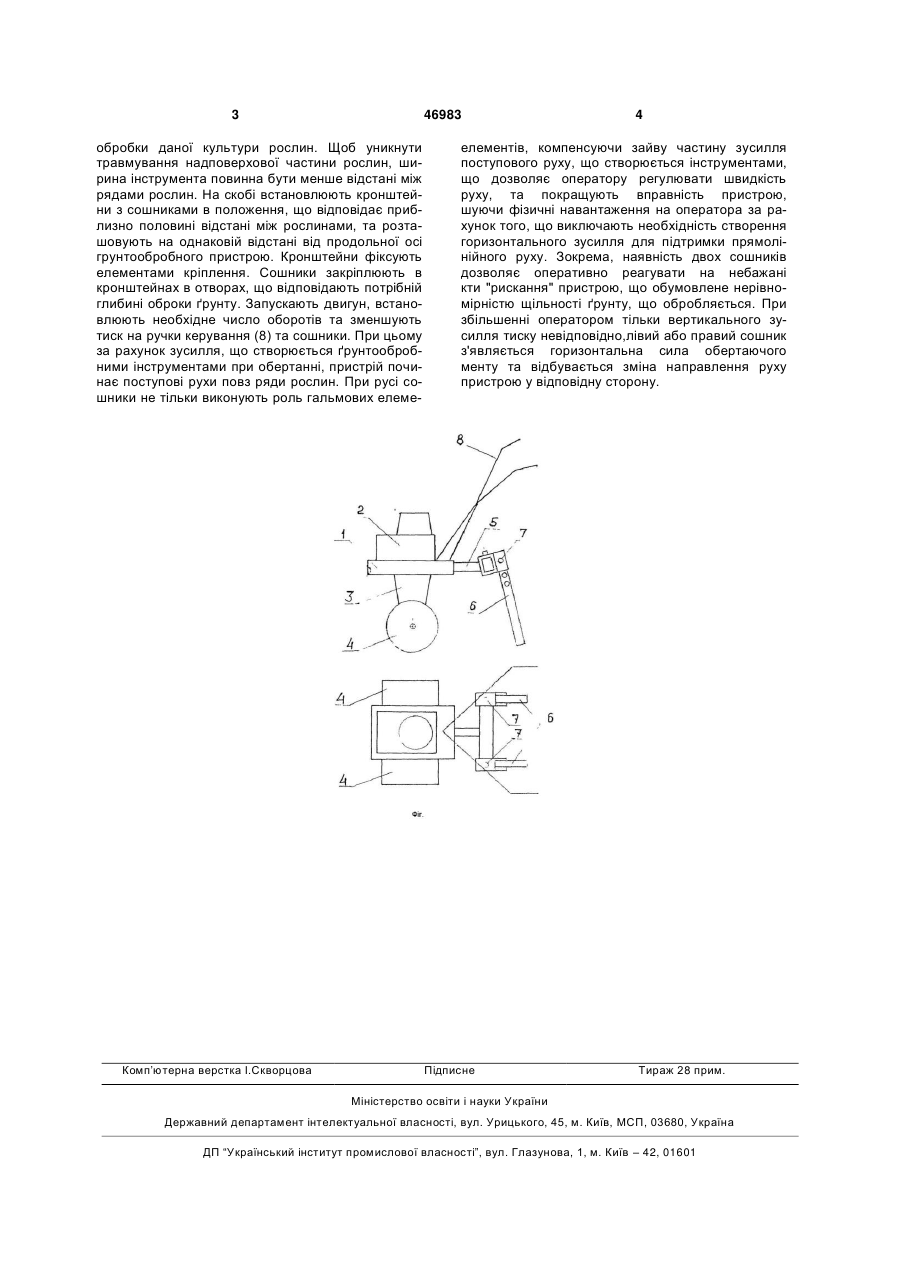

Ґрунтообробний пристрій, що містить шасі, на якому змонтовані двигун та зв'язаний з ним редук 3 46983 обробки даної культури рослин. Щоб уникнути травмування надповерхової частини рослин, ширина інструмента повинна бути менше відстані між рядами рослин. На скобі встановлюють кронштейни з сошниками в положення, що відповідає приблизно половині відстані між рослинами, та розташовують на однаковій відстані від продольної осі грунтообробного пристрою. Кронштейни фіксують елементами кріплення. Сошники закріплюють в кронштейнах в отворах, що відповідають потрібній глибині оброки ґрунту. Запускають двигун, встановлюють необхідне число оборотів та зменшують тиск на ручки керування (8) та сошники. При цьому за рахунок зусилля, що створюється ґрунтообробними інструментами при обертанні, пристрій починає поступові рухи повз ряди рослин. При русі сошники не тільки виконують роль гальмових елеме Комп’ютерна верстка І.Скворцова 4 елементів, компенсуючи зайву частину зусилля поступового руху, що створюється інструментами, що дозволяє оператору регулювати швидкість руху, та покращують вправність пристрою, шуючи фізичні навантаження на оператора за рахунок того, що виключають необхідність створення горизонтального зусилля для підтримки прямолінійного руху. Зокрема, наявність двох сошників дозволяє оперативно реагувати на небажані кти "рискання" пристрою, що обумовлене нерівномірністю щільності ґрунту, що обробляється. При збільшенні оператором тільки вертикального зусилля тиску невідповідно,лівий або правий сошник з'являється горизонтальна сила обертаючого менту та відбувається зміна направлення руху пристрою у відповідну сторону. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil-cultivating unit
Автори англійськоюKlybanskyi Oleh Petrovych
Назва патенту російськоюПочвообрабатывающее устройство
Автори російськоюКлыбанский Олег Петрович
МПК / Мітки
МПК: A01B 39/00, A01B 33/00
Мітки: ґрунтообробний, пристрій
