Знімний тримач для демонстраційного торговельного стенда

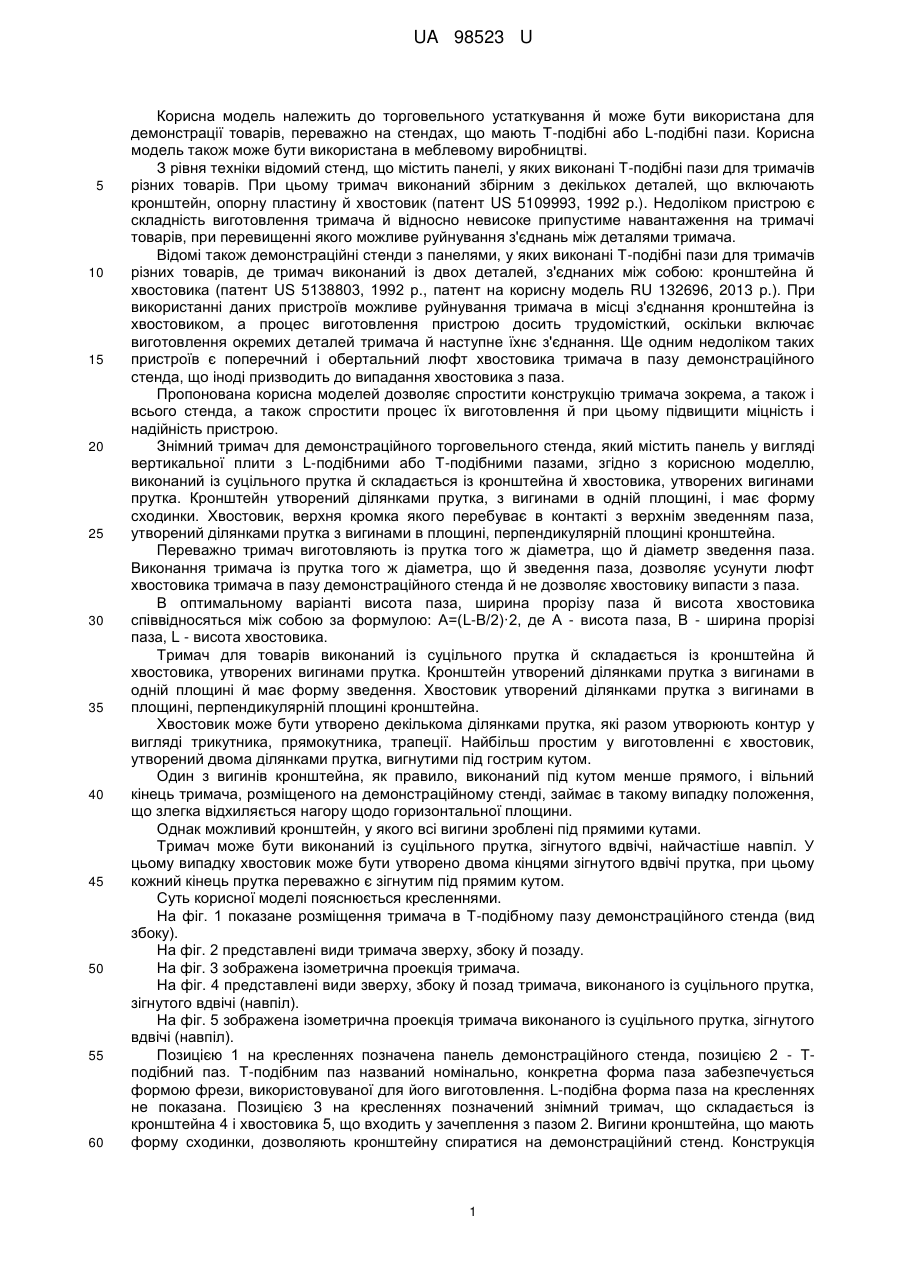

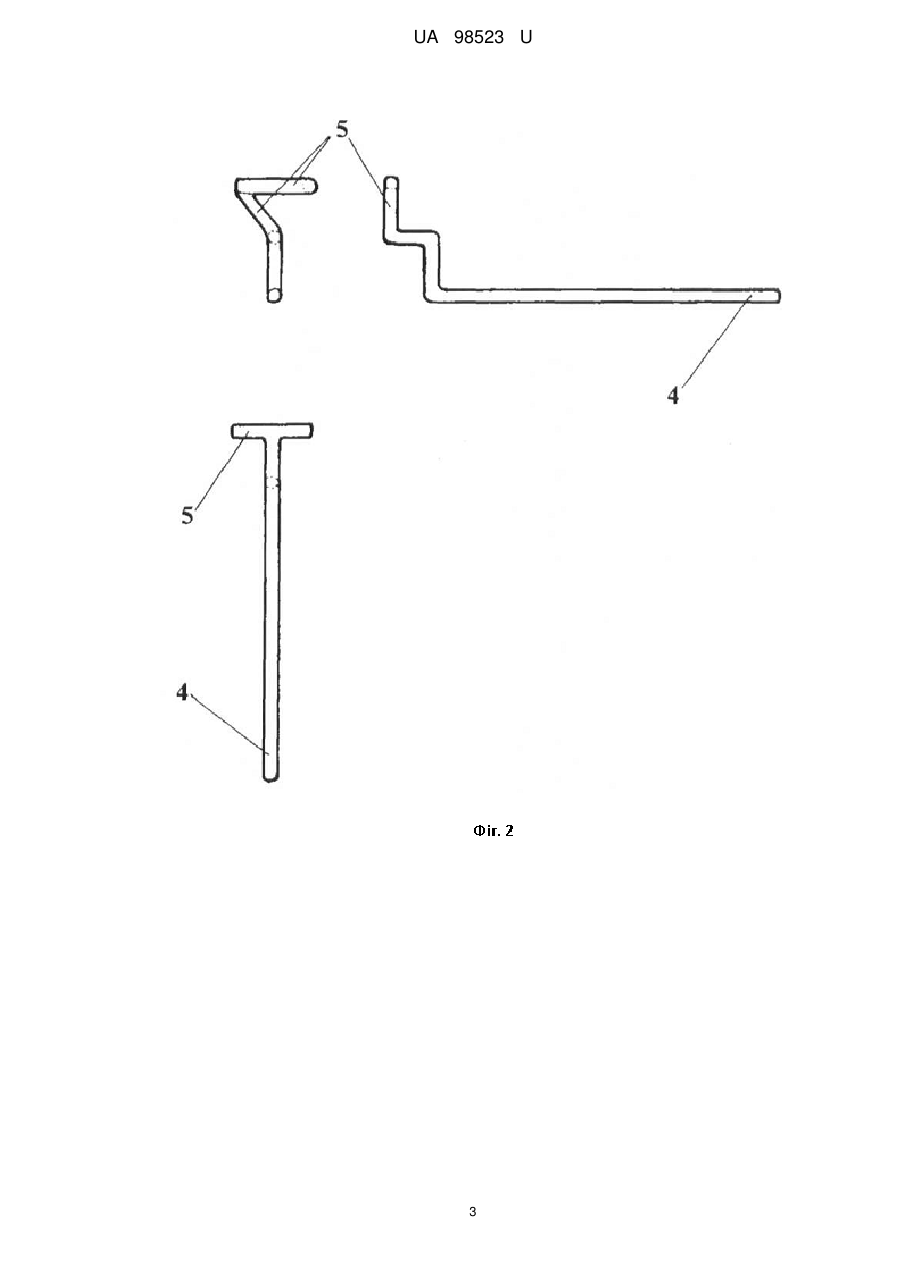

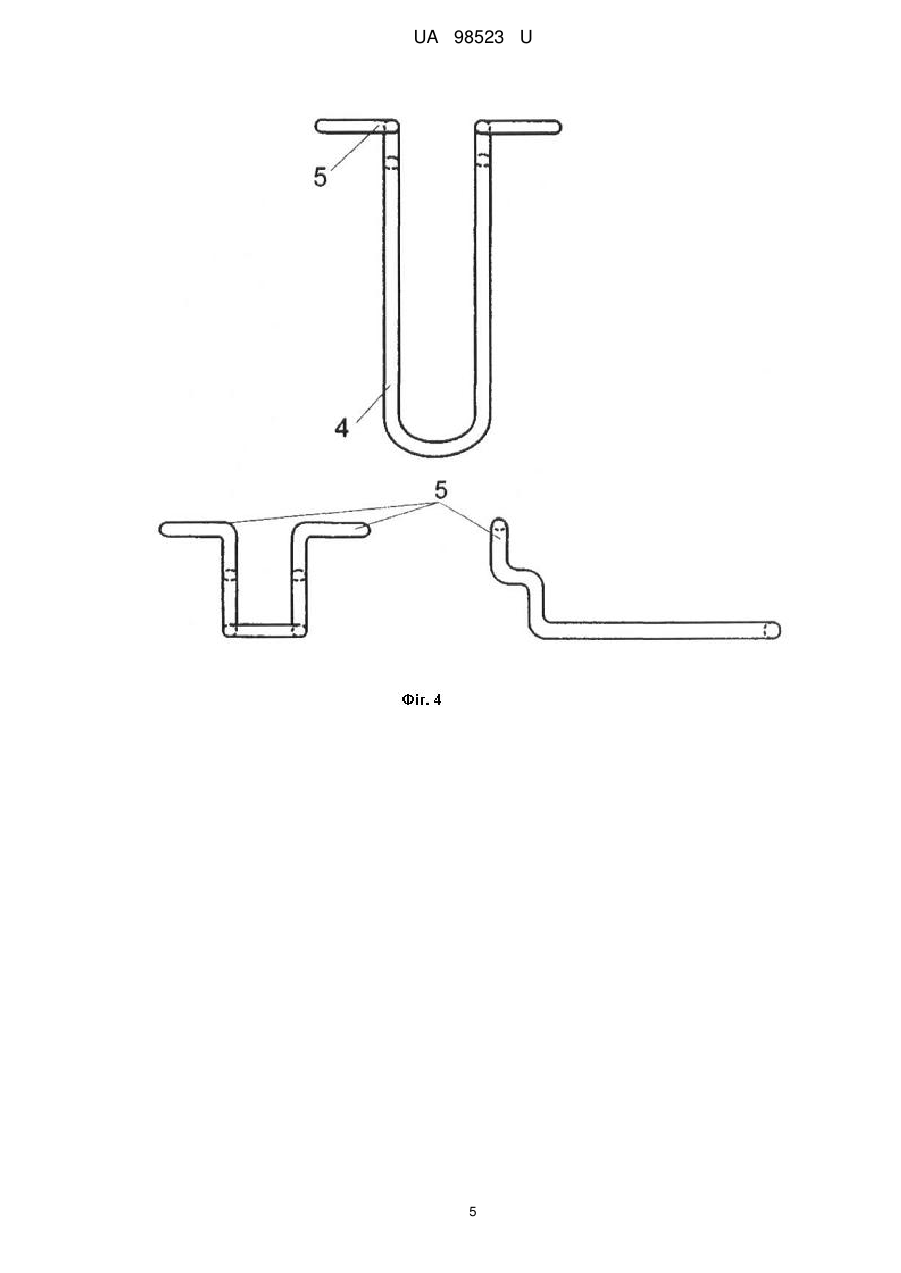

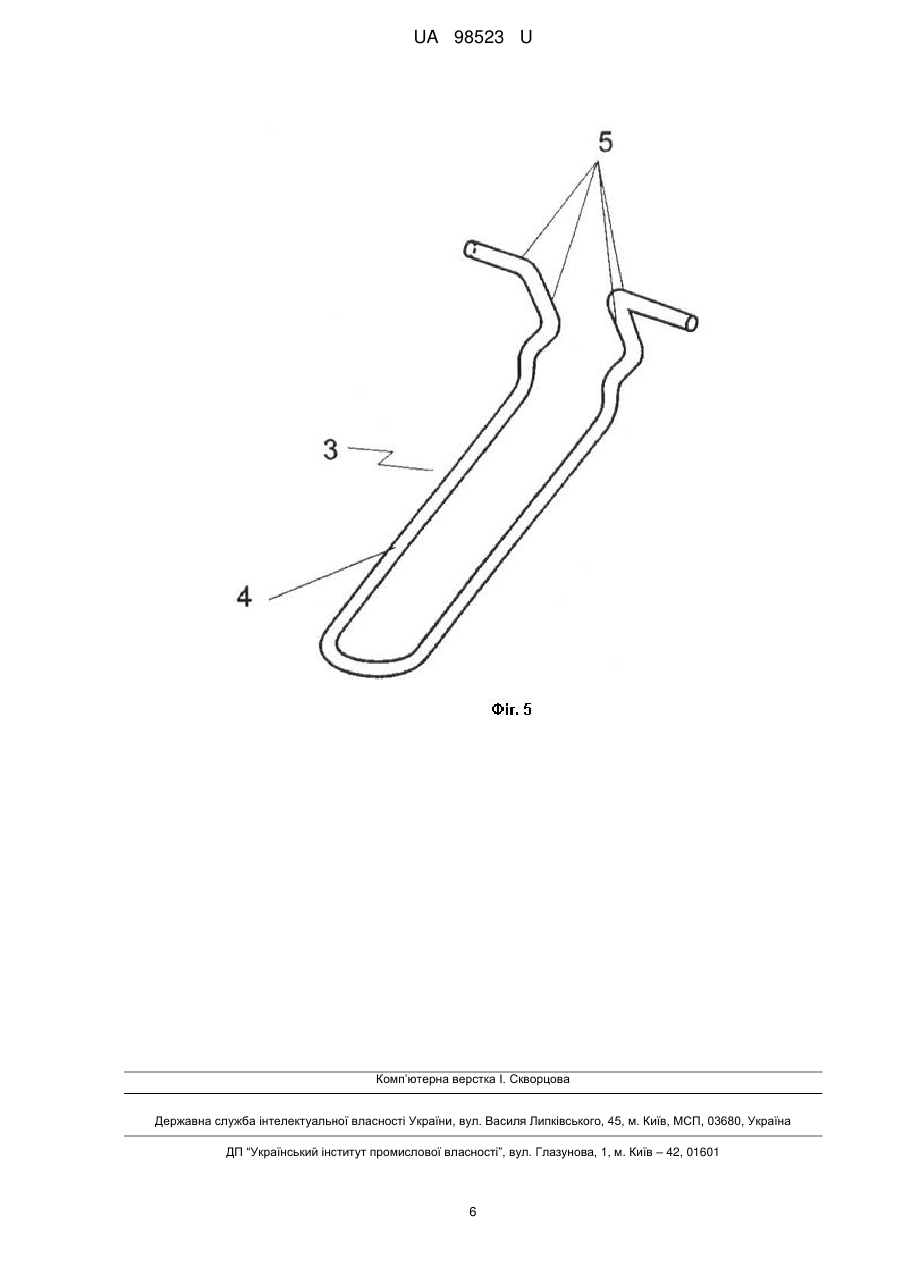

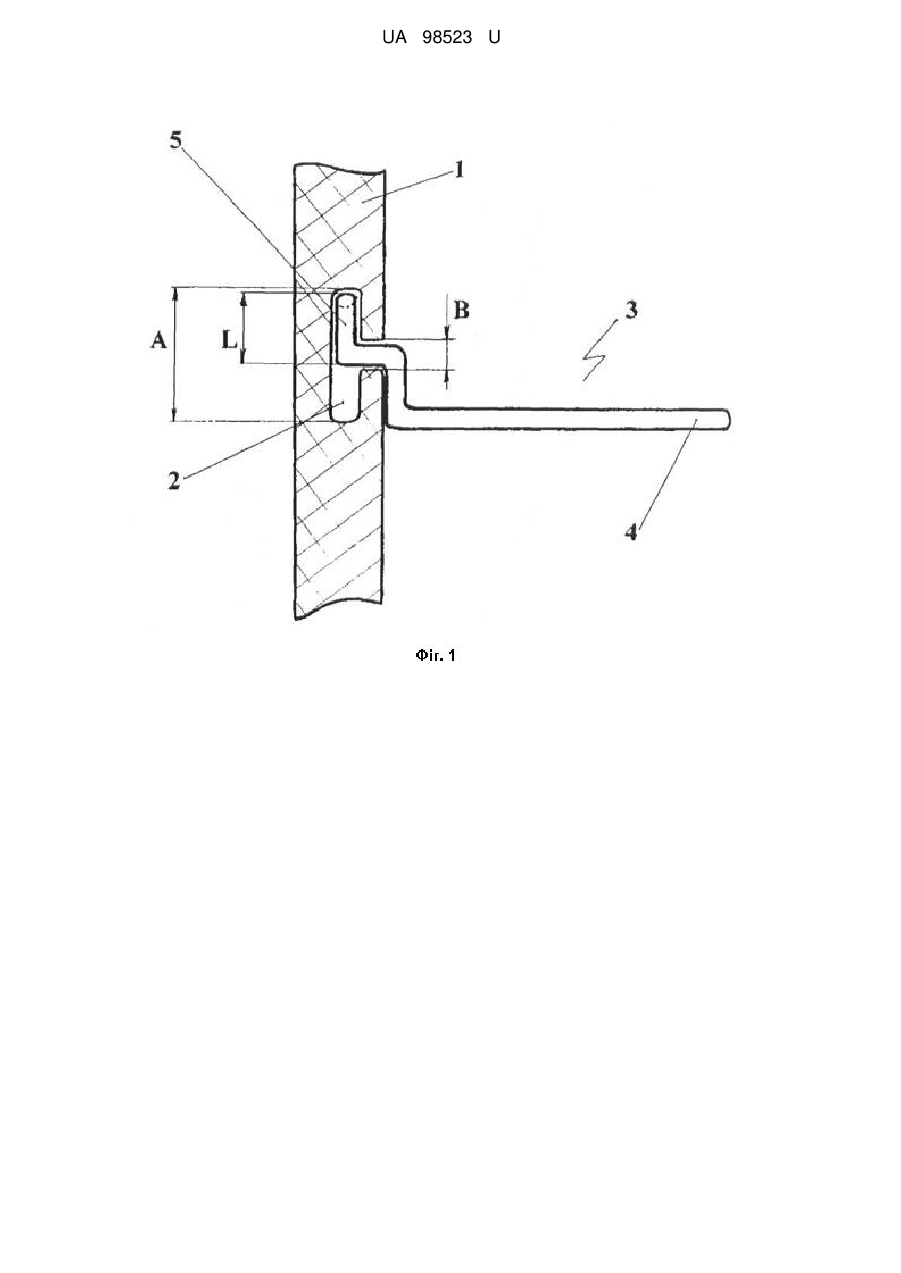

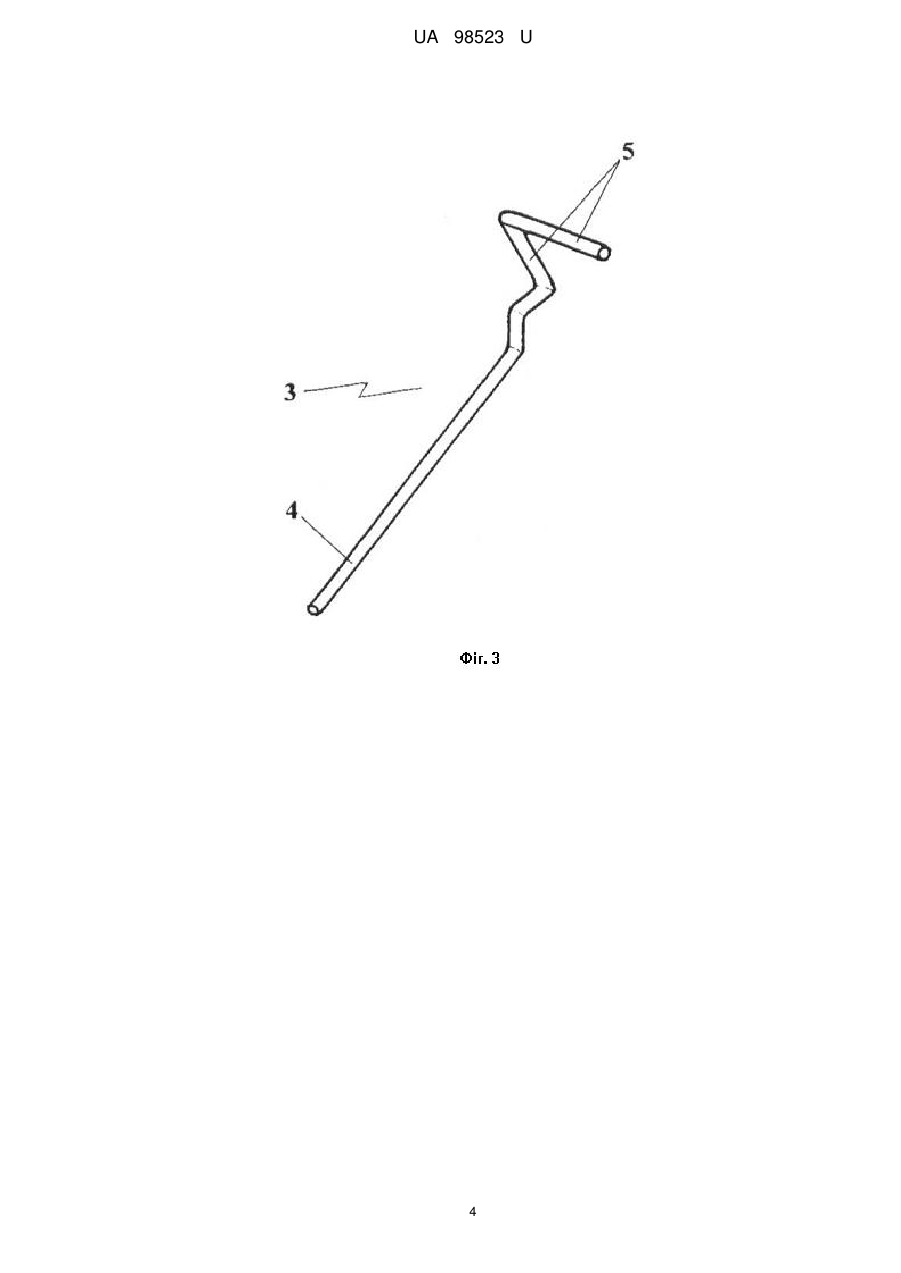

Реферат: Знімний тримач для демонстраційного торговельного стенда виконаний із суцільного прутка та складається із кронштейна і хвостовика, утворених вигинами прутка. При цьому кронштейн утворений ділянками прутка з вигинами в одній площині і має форму сходинки, а хвостовик утворений ділянками прутка з вигинами в площині, перпендикулярній площині кронштейна. UA 98523 U (33) Код держави-учасниці RU UA 98523 U UA 98523 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до торговельного устаткування й може бути використана для демонстрації товарів, переважно на стендах, що мають Т-подібні або L-подібні пази. Корисна модель також може бути використана в меблевому виробництві. З рівня техніки відомий стенд, що містить панелі, у яких виконані Т-подібні пази для тримачів різних товарів. При цьому тримач виконаний збірним з декількох деталей, що включають кронштейн, опорну пластину й хвостовик (патент US 5109993, 1992 p.). Недоліком пристрою є складність виготовлення тримача й відносно невисоке припустиме навантаження на тримачі товарів, при перевищенні якого можливе руйнування з'єднань між деталями тримача. Відомі також демонстраційні стенди з панелями, у яких виконані Т-подібні пази для тримачів різних товарів, де тримач виконаний із двох деталей, з'єднаних між собою: кронштейна й хвостовика (патент US 5138803, 1992 р., патент на корисну модель RU 132696, 2013 р.). При використанні даних пристроїв можливе руйнування тримача в місці з'єднання кронштейна із хвостовиком, а процес виготовлення пристрою досить трудомісткий, оскільки включає виготовлення окремих деталей тримача й наступне їхнє з'єднання. Ще одним недоліком таких пристроїв є поперечний і обертальний люфт хвостовика тримача в пазу демонстраційного стенда, що іноді призводить до випадання хвостовика з паза. Пропонована корисна моделей дозволяє спростити конструкцію тримача зокрема, а також і всього стенда, а також спростити процес їх виготовлення й при цьому підвищити міцність і надійність пристрою. Знімний тримач для демонстраційного торговельного стенда, який містить панель у вигляді вертикальної плити з L-подібними або Т-подібними пазами, згідно з корисною моделлю, виконаний із суцільного прутка й складається із кронштейна й хвостовика, утворених вигинами прутка. Кронштейн утворений ділянками прутка, з вигинами в одній площині, і має форму сходинки. Хвостовик, верхня кромка якого перебуває в контакті з верхнім зведенням паза, утворений ділянками прутка з вигинами в площині, перпендикулярній площині кронштейна. Переважно тримач виготовляють із прутка того ж діаметра, що й діаметр зведення паза. Виконання тримача із прутка того ж діаметра, що й зведення паза, дозволяє усунути люфт хвостовика тримача в пазу демонстраційного стенда й не дозволяє хвостовику випасти з паза. В оптимальному варіанті висота паза, ширина прорізу паза й висота хвостовика співвідносяться між собою за формулою: А=(L-В/2)·2, де А - висота паза, В - ширина прорізі паза, L - висота хвостовика. Тримач для товарів виконаний із суцільного прутка й складається із кронштейна й хвостовика, утворених вигинами прутка. Кронштейн утворений ділянками прутка з вигинами в одній площині й має форму зведення. Хвостовик утворений ділянками прутка з вигинами в площині, перпендикулярній площині кронштейна. Хвостовик може бути утворено декількома ділянками прутка, які разом утворюють контур у вигляді трикутника, прямокутника, трапеції. Найбільш простим у виготовленні є хвостовик, утворений двома ділянками прутка, вигнутими під гострим кутом. Один з вигинів кронштейна, як правило, виконаний під кутом менше прямого, і вільний кінець тримача, розміщеного на демонстраційному стенді, займає в такому випадку положення, що злегка відхиляється нагору щодо горизонтальної площини. Однак можливий кронштейн, у якого всі вигини зроблені під прямими кутами. Тримач може бути виконаний із суцільного прутка, зігнутого вдвічі, найчастіше навпіл. У цьому випадку хвостовик може бути утворено двома кінцями зігнутого вдвічі прутка, при цьому кожний кінець прутка переважно є зігнутим під прямим кутом. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показане розміщення тримача в Т-подібному пазу демонстраційного стенда (вид збоку). На фіг. 2 представлені види тримача зверху, збоку й позаду. На фіг. 3 зображена ізометрична проекція тримача. На фіг. 4 представлені види зверху, збоку й позад тримача, виконаного із суцільного прутка, зігнутого вдвічі (навпіл). На фіг. 5 зображена ізометрична проекція тримача виконаного із суцільного прутка, зігнутого вдвічі (навпіл). Позицією 1 на кресленнях позначена панель демонстраційного стенда, позицією 2 - Тподібний паз. Т-подібним паз названий номінально, конкретна форма паза забезпечується формою фрези, використовуваної для його виготовлення. L-подібна форма паза на кресленнях не показана. Позицією 3 на кресленнях позначений знімний тримач, що складається із кронштейна 4 і хвостовика 5, що входить у зачеплення з пазом 2. Вигини кронштейна, що мають форму сходинки, дозволяють кронштейну спиратися на демонстраційний стенд. Конструкція 1 UA 98523 U тримача 3 дозволяє заводити його в паз 2 стенда як з бічної, так і безпосередньо із фронтальної сторони. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Знімний тримач для демонстраційного торговельного стенда, що виконаний із суцільного прутка та складається із кронштейна і хвостовика, утворених вигинами прутка, причому кронштейн утворений ділянками прутка з вигинами в одній площині і має форму сходинки, а хвостовик утворений ділянками прутка з вигинами в площині, перпендикулярній площині кронштейна. 2. Знімний тримач за п. 1, який відрізняється тим, що вигини кронштейна виконані під прямими кутами. 3. Знімний тримач за п. 1, який відрізняється тим, що хвостовик утворено двома ділянками прутка, вигнутими під гострим кутом. 4. Знімний тримач за будь-яким з пп. 1, 2, який відрізняється тим, що він виконаний із зігнутого вдвічі прутка. 5. Знімний тримач за п. 4, який відрізняється тим, що хвостовик утворено двома кінцями зігнутого вдвічі прутка, причому кожний кінець прутка зігнутий під прямим кутом. 2 UA 98523 U 3 UA 98523 U 4 UA 98523 U 5 UA 98523 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
