Тримач

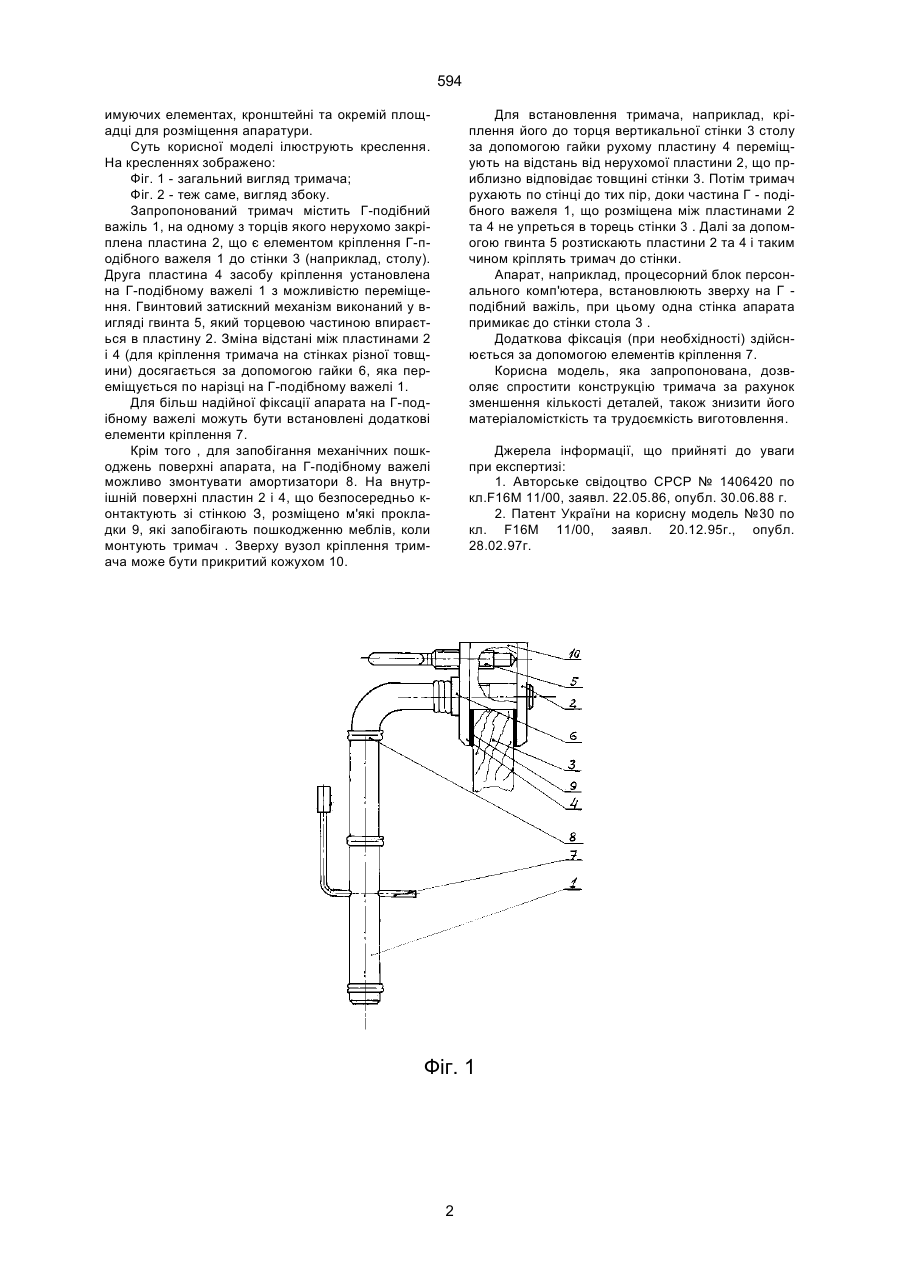

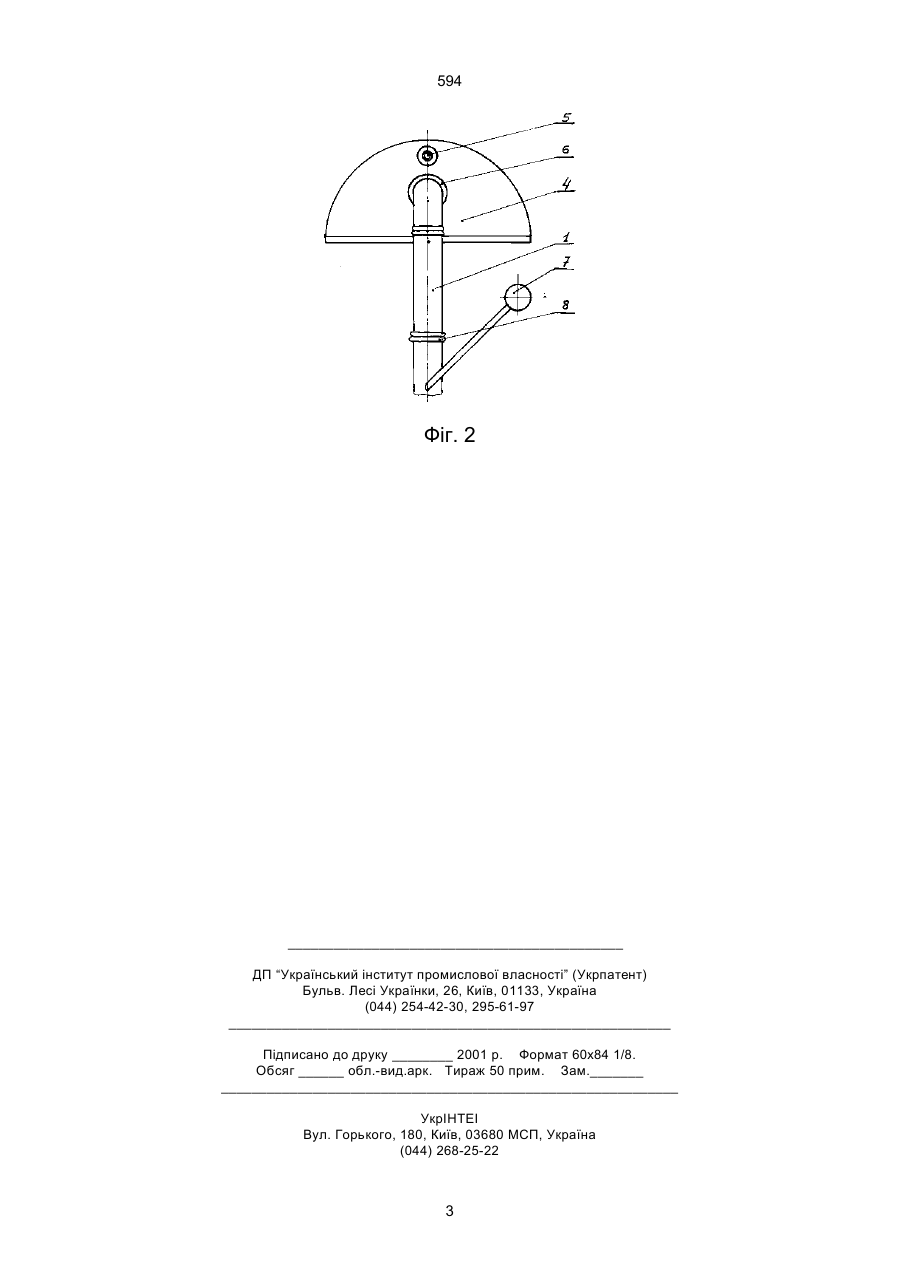

Тримач, що містить пристрій для розміщення апаратури та засіб для кріплення тримача до стін 594 Для встановлення тримача, наприклад, кріплення його до торця вертикальної стінки 3 столу за допомогою гайки рухому пластину 4 переміщують на відстань від нерухомої пластини 2, що приблизно відповідає товщині стінки 3. Потім тримач рухають по стінці до тих пір, доки частина Г - подібного важеля 1, що розміщена між пластинами 2 та 4 не упреться в торець стінки 3 . Далі за допомогою гвинта 5 розтискають пластини 2 та 4 і таким чином кріплять тримач до стінки. Апарат, наприклад, процесорний блок персонального комп'ютера, встановлюють зверху на Г подібний важіль, при цьому одна стінка апарата примикає до стінки стола 3 . Додаткова фіксація (при необхідності) здійснюється за допомогою елементів кріплення 7. Корисна модель, яка запропонована, дозволяє спростити конструкцію тримача за рахунок зменшення кількості деталей, також знизити його матеріаломісткість та трудоємкість виготовлення. имуючих елементах, кронштейні та окремій площадці для розміщення апаратури. Суть корисної моделі ілюструють креслення. На кресленнях зображено: Фіг. 1 - загальний вигляд тримача; Фіг. 2 - теж саме, вигляд збоку. Запропонований тримач містить Г-подібний важіль 1, на одному з торців якого нерухомо закріплена пластина 2, що є елементом кріплення Г-подібного важеля 1 до стінки 3 (наприклад, столу). Друга пластина 4 засобу кріплення установлена на Г-подібному важелі 1 з можливістю переміщення. Гвинтовий затискний механізм виконаний у вигляді гвинта 5, який торцевою частиною впирається в пластину 2. Зміна відстані між пластинами 2 і 4 (для кріплення тримача на стінках різної товщини) досягається за допомогою гайки 6, яка переміщується по нарізці на Г-подібному важелі 1. Для більш надійної фіксації апарата на Г-подібному важелі можуть бути встановлені додаткові елементи кріплення 7. Крім того , для запобігання механічних пошкоджень поверхні апарата, на Г-подібному важелі можливо змонтувати амортизатори 8. На внутрішній поверхні пластин 2 і 4, що безпосередньо контактують зі стінкою З, розміщено м'які прокладки 9, які запобігають пошкодженню меблів, коли монтують тримач . Зверху вузол кріплення тримача може бути прикритий кожухом 10. Джерела інформації, що прийняті до уваги при експертизі: 1. Авторське свідоцтво СРСР № 1406420 по кл.F16М 11/00, заявл. 22.05.86, опубл. 30.06.88 г. 2. Патент України на корисну модель №30 по кл. F16M 11/00, заявл. 20.12.95г., опубл. 28.02.97г. Фіг. 1 2 594 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 3 594 ___________________________________________________________ 4
