Формувач періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами

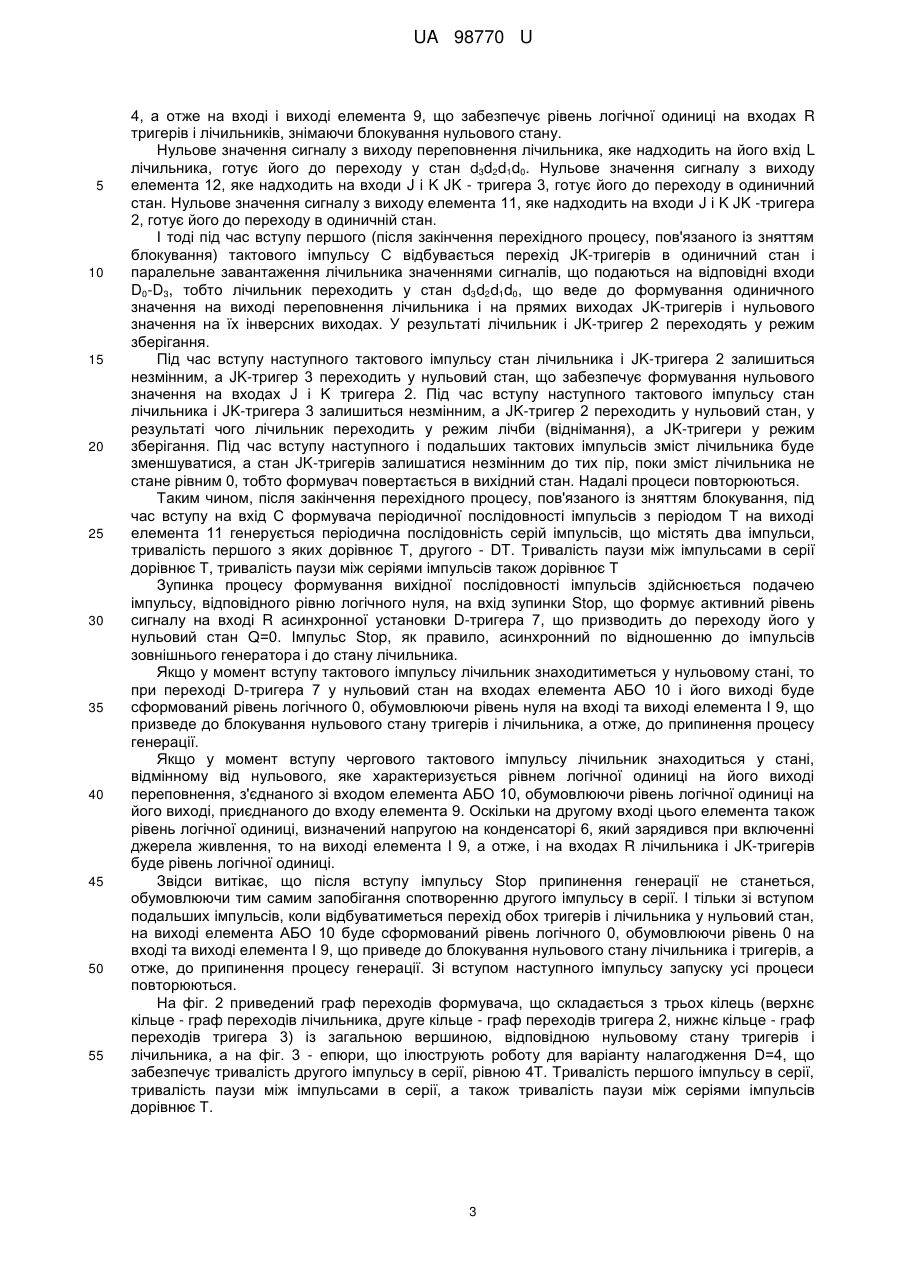

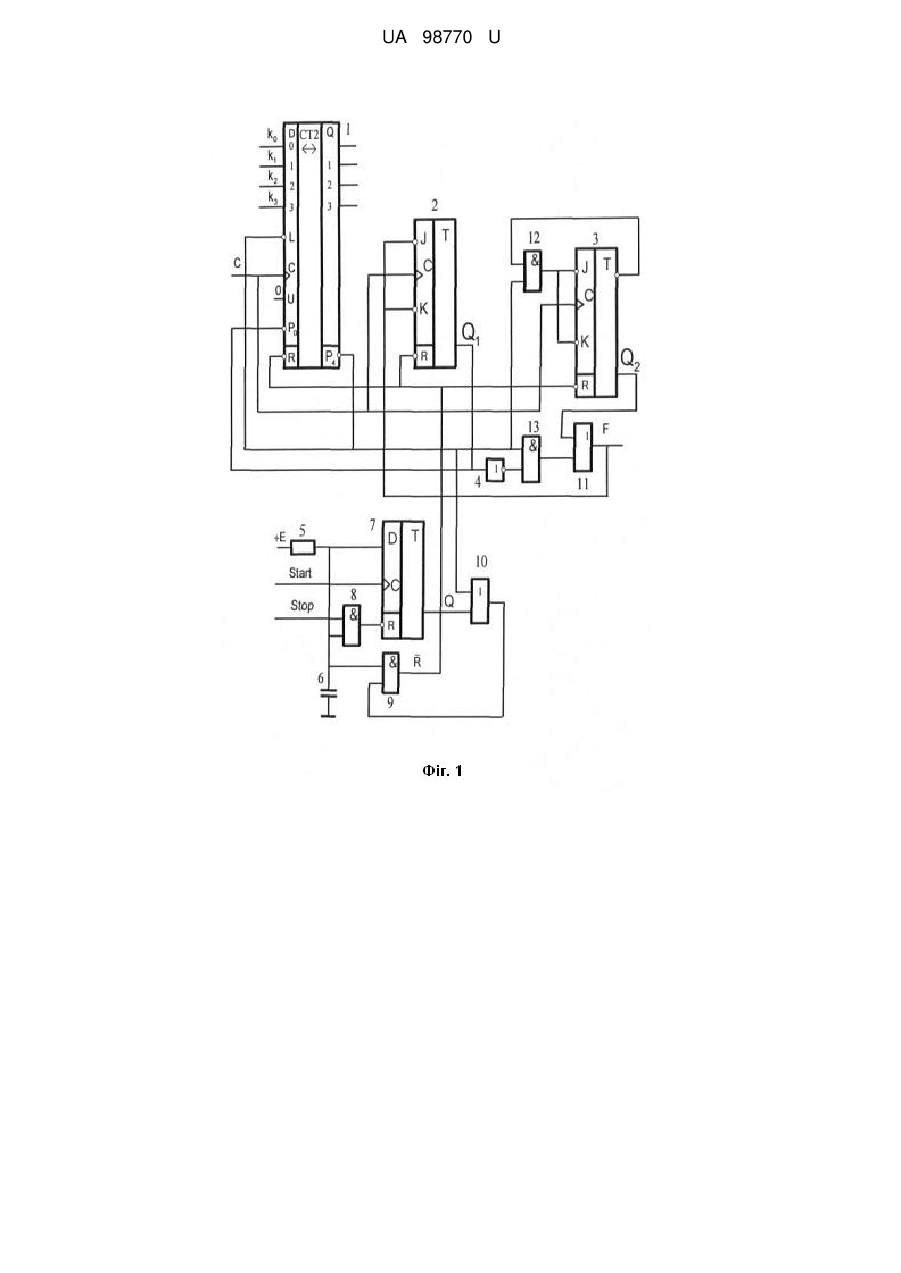

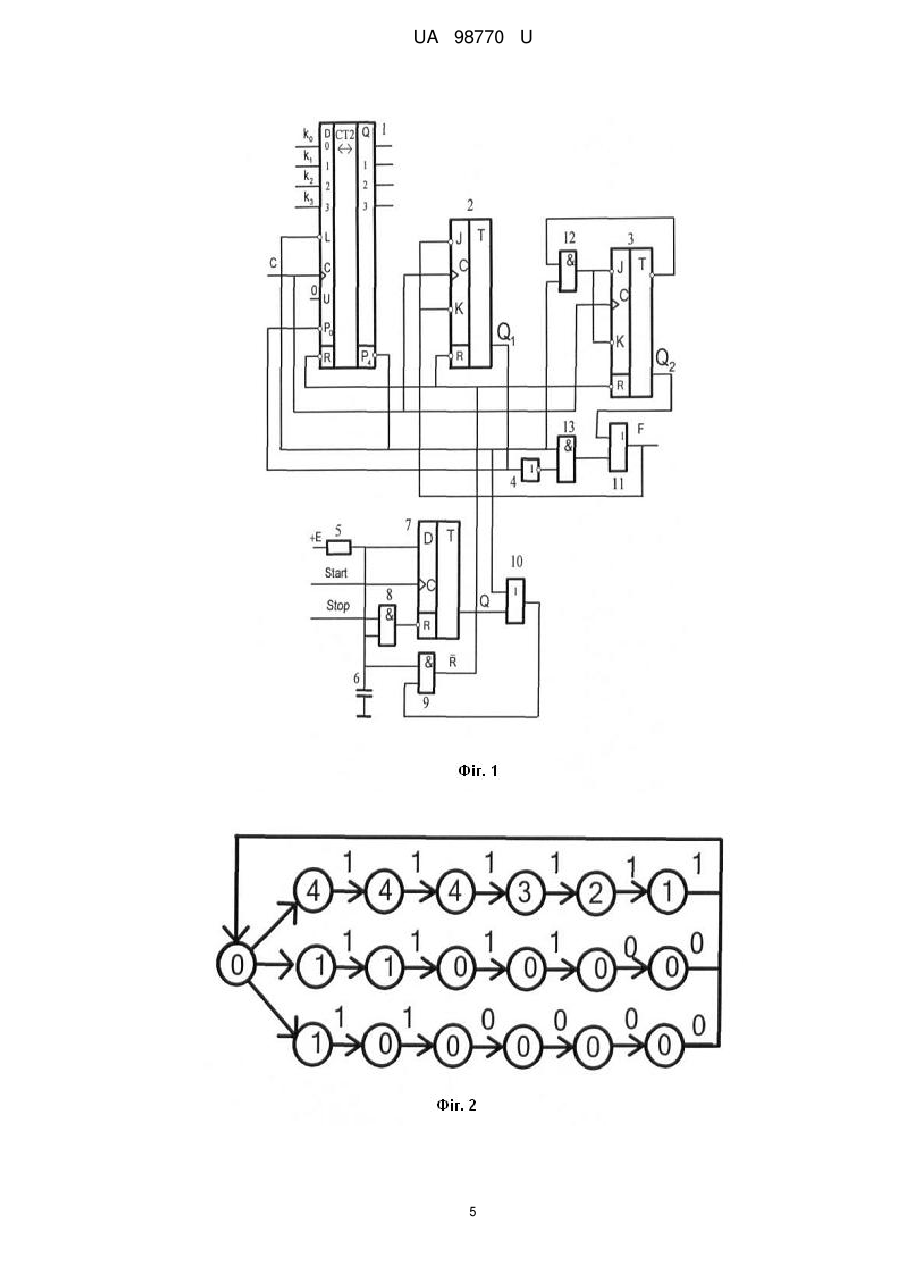

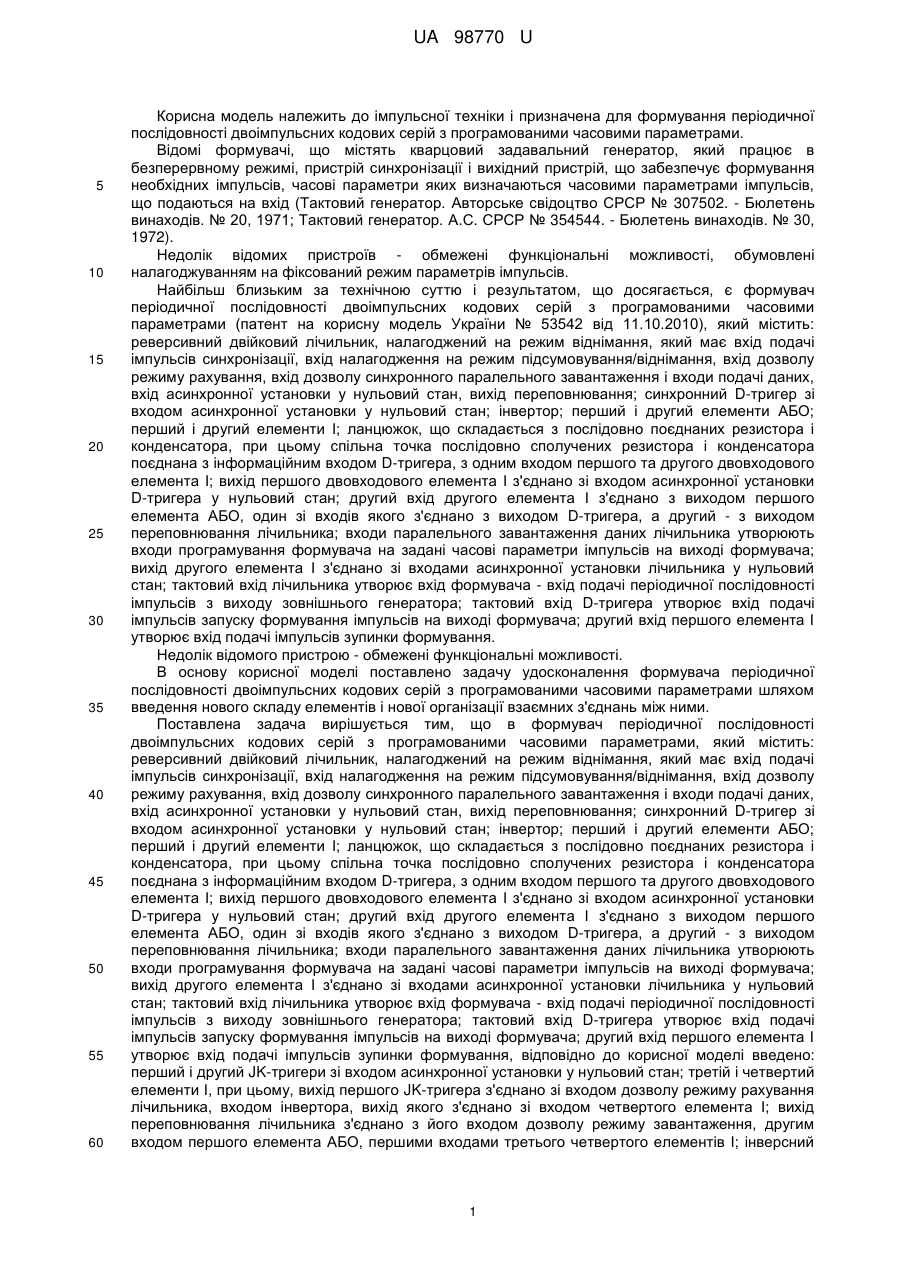

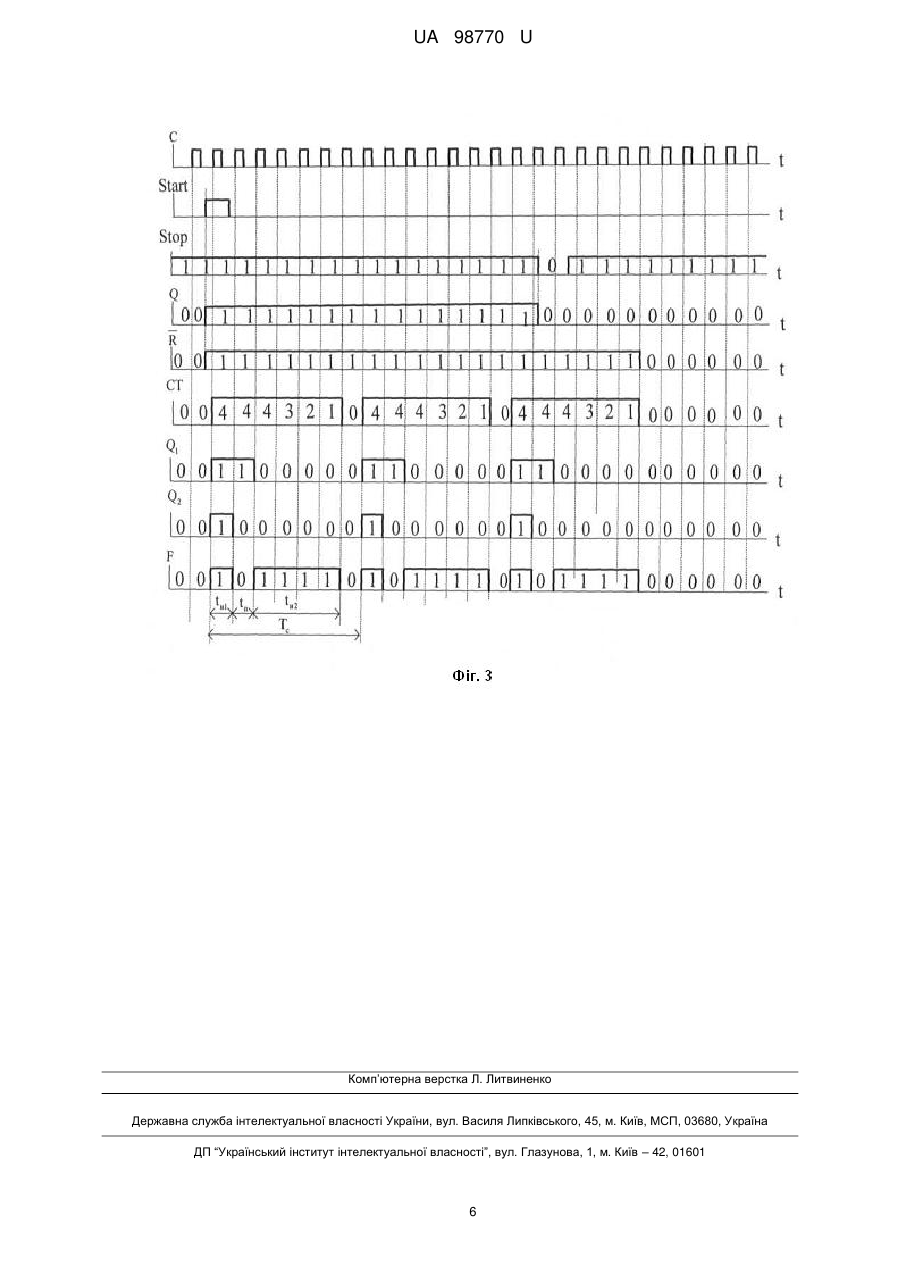

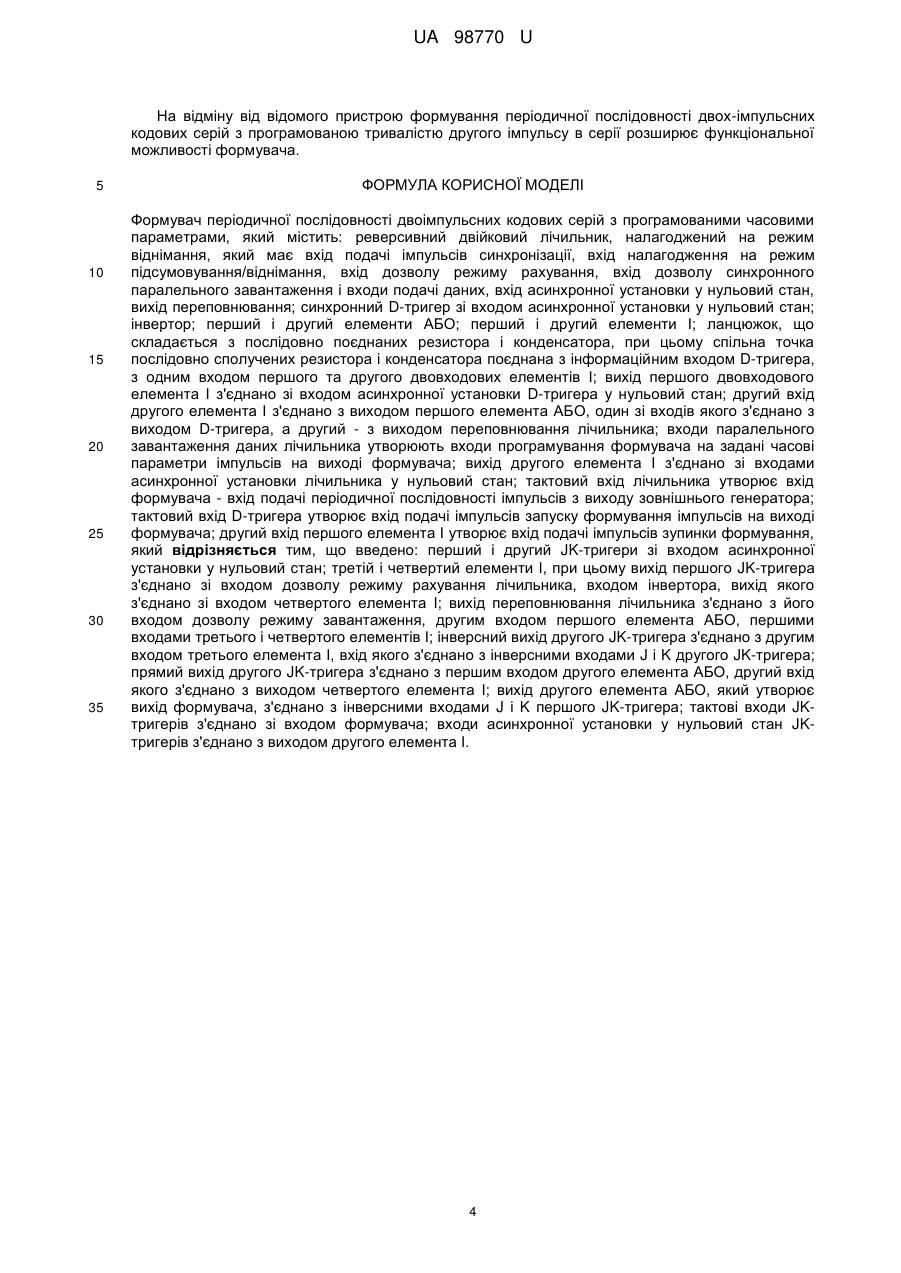

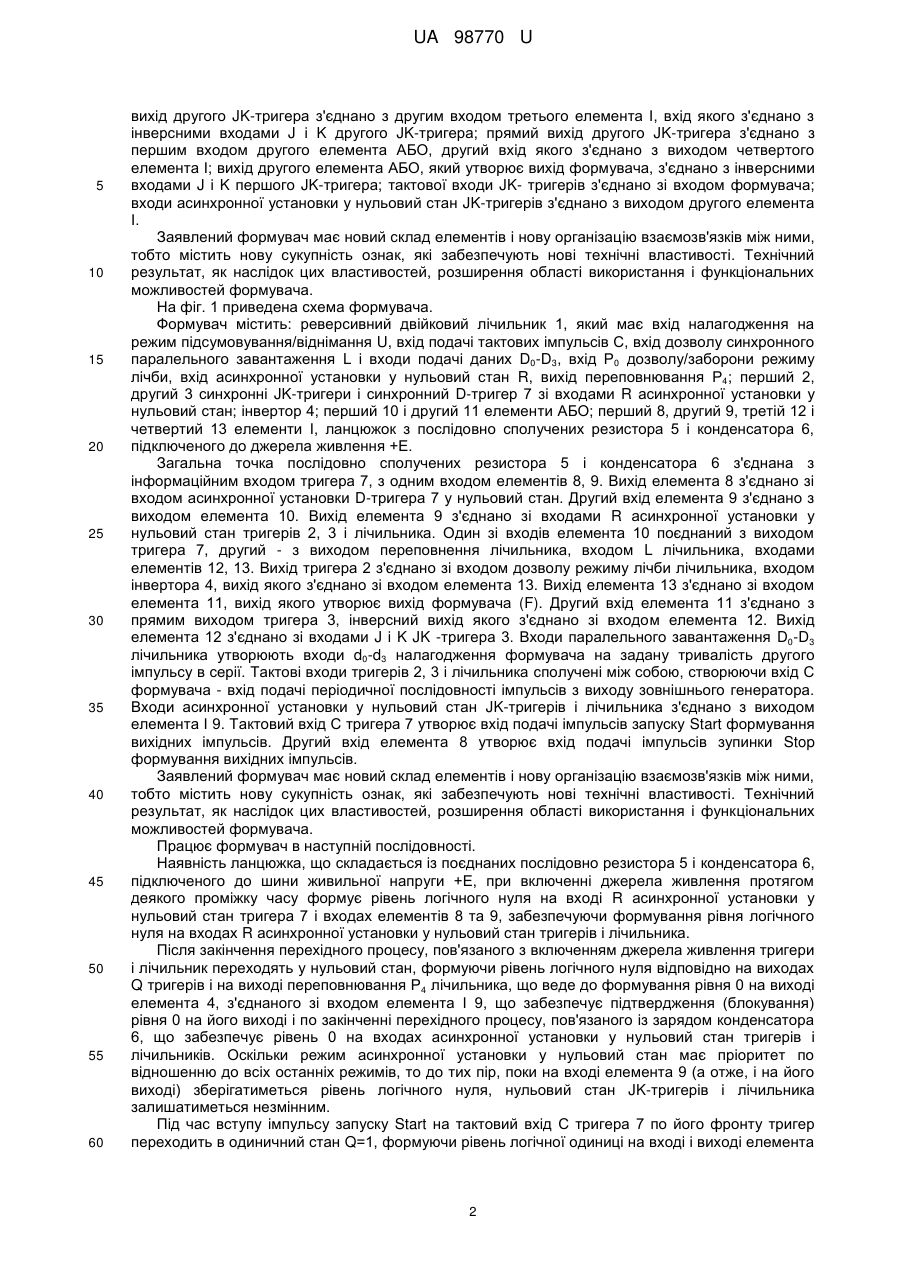

Реферат: Формувач періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок. Введено: перший і другий JK-тригери зі входом асинхронної установки у нульовий стан; третій і четвертий елементи І, при цьому вихід першого JK-тригера з'єднано зі входом дозволу режиму рахування лічильника, входом інвертора, вихід якого з'єднано зі входом четвертого елемента І; вихід переповнювання лічильника з'єднано з його входом дозволу режиму завантаження, другим входом першого елемента АБО, першими входами третього і четвертого елементів І; інверсний вихід другого JK-тригера з'єднано з другим входом третього елемента І, вхід якого з'єднано з інверсними входами J і K другого JK-тригера; прямий вихід другого JK-тригера з'єднано з першим входом другого елемента АБО, другий вхід якого з'єднано з виходом четвертого елемента І; вихід другого елемента АБО, який утворює вихід формувача, з'єднано з інверсними входами J і K першого JК-тригера; тактові входи JK- тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан JK-тригерів з'єднано з виходом другого елемента І. UA 98770 U (12) UA 98770 U UA 98770 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. А.С. СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами (патент на корисну модель України № 53542 від 11.10.2010), який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера, а другий - з виходом переповнювання лічильника; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера, а другий - з виходом переповнювання лічильника; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування, відповідно до корисної моделі введено: перший і другий JK-тригери зі входом асинхронної установки у нульовий стан; третій і четвертий елементи І, при цьому, вихід першого JK-тригера з'єднано зі входом дозволу режиму рахування лічильника, входом інвертора, вихід якого з'єднано зі входом четвертого елемента І; вихід переповнювання лічильника з'єднано з його входом дозволу режиму завантаження, другим входом першого елемента АБО, першими входами третього четвертого елементів І; інверсний 1 UA 98770 U 5 10 15 20 25 30 35 40 45 50 55 60 вихід другого JK-тригера з'єднано з другим входом третього елемента І, вхід якого з'єднано з інверсними входами J і K другого JK-тригера; прямий вихід другого JK-тригера з'єднано з першим входом другого елемента АБО, другий вхід якого з'єднано з виходом четвертого елемента І; вихід другого елемента АБО, який утворює вихід формувача, з'єднано з інверсними входами J і K першого JK-тригера; тактової входи JK- тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан JK-тригерів з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: реверсивний двійковий лічильник 1, який має вхід налагодження на режим підсумовування/віднімання U, вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; перший 2, другий 3 синхронні JK-тригери і синхронний D-тригер 7 зі входами R асинхронної установки у нульовий стан; інвертор 4; перший 10 і другий 11 елементи АБО; перший 8, другий 9, третій 12 і четвертий 13 елементи І, ланцюжок з послідовно сполучених резистора 5 і конденсатора 6, підключеного до джерела живлення +Е. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом тригера 7, з одним входом елементів 8, 9. Вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10. Вихід елемента 9 з'єднано зі входами R асинхронної установки у нульовий стан тригерів 2, 3 і лічильника. Один зі входів елемента 10 поєднаний з виходом тригера 7, другий - з виходом переповнення лічильника, входом L лічильника, входами елементів 12, 13. Вихід тригера 2 з'єднано зі входом дозволу режиму лічби лічильника, входом інвертора 4, вихід якого з'єднано зі входом елемента 13. Вихід елемента 13 з'єднано зі входом елемента 11, вихід якого утворює вихід формувача (F). Другий вхід елемента 11 з'єднано з прямим виходом тригера 3, інверсний вихід якого з'єднано зі входом елемента 12. Вихід елемента 12 з'єднано зі входами J і K JK -тригера 3. Входи паралельного завантаження D0-D3 лічильника утворюють входи d0-d3 налагодження формувача на задану тривалість другого імпульсу в серії. Тактові входи тригерів 2, 3 і лічильника сполучені між собою, створюючи вхід С формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора. Входи асинхронної установки у нульовий стан JK-тригерів і лічильника з'єднано з виходом елемента І 9. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску Start формування вихідних імпульсів. Другий вхід елемента 8 утворює вхід подачі імпульсів зупинки Stop формування вихідних імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живильної напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 7 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на входах R асинхронної установки у нульовий стан тригерів і лічильника. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери і лічильник переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів і на виході переповнювання Р4 лічильника, що веде до формування рівня 0 на виході елемента 4, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан тригерів і лічильників. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 9 (а отже, і на його виході) зберігатиметься рівень логічного нуля, нульовий стан JK-тригерів і лічильника залишатиметься незмінним. Під час вступу імпульсу запуску Start на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан Q=1, формуючи рівень логічної одиниці на вході і виході елемента 2 UA 98770 U 5 10 15 20 25 30 35 40 45 50 55 4, а отже на вході і виході елемента 9, що забезпечує рівень логічної одиниці на входах R тригерів і лічильників, знімаючи блокування нульового стану. Нульове значення сигналу з виходу переповнення лічильника, яке надходить на його вхід L лічильника, готує його до переходу у стан d3d2d1d0. Нульове значення сигналу з виходу елемента 12, яке надходить на входи J і K JK - тригера 3, готує його до переходу в одиничний стан. Нульове значення сигналу з виходу елемента 11, яке надходить на входи J і K JK -тригера 2, готує його до переходу в одиничній стан. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С відбувається перехід JK-тригерів в одиничний стан і паралельне завантаження лічильника значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник переходить у стан d3d2d1d0, що веде до формування одиничного значення на виході переповнення лічильника і на прямих виходах JK-тригерів і нульового значення на їх інверсних виходах. У результаті лічильник і JK-тригер 2 переходять у режим зберігання. Під час вступу наступного тактового імпульсу стан лічильника і JK-тригера 2 залишиться незмінним, а JK-тригер 3 переходить у нульовий стан, що забезпечує формування нульового значення на входах J і K тригера 2. Під час вступу наступного тактового імпульсу стан лічильника і JK-тригера 3 залишиться незмінним, а JK-тригер 2 переходить у нульовий стан, у результаті чого лічильник переходить у режим лічби (віднімання), а JK-тригери у режим зберігання. Під час вступу наступного і подальших тактових імпульсів зміст лічильника буде зменшуватися, а стан JK-тригерів залишатися незмінним до тих пір, поки зміст лічильника не стане рівним 0, тобто формувач повертається в вихідний стан. Надалі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході елемента 11 генерується періодична послідовність серій імпульсів, що містять два імпульси, тривалість першого з яких дорівнює Т, другого - DT. Тривалість паузи між імпульсами в серії дорівнює Т, тривалість паузи між серіями імпульсів також дорівнює Т Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки Stop, що формує активний рівень сигналу на вході R асинхронної установки D-тригера 7, що призводить до переходу його у нульовий стан Q=0. Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану лічильника. Якщо у момент вступу тактового імпульсу лічильник знаходитиметься у нульовому стані, то при переході D-тригера 7 у нульовий стан на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень нуля на вході та виході елемента І 9, що призведе до блокування нульового стану тригерів і лічильника, а отже, до припинення процесу генерації. Якщо у момент вступу чергового тактового імпульсу лічильник знаходиться у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на його виході переповнення, з'єднаного зі входом елемента АБО 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента 9. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначений напругою на конденсаторі 6, який зарядився при включенні джерела живлення, то на виході елемента І 9, а отже, і на входах R лічильника і JK-тригерів буде рівень логічної одиниці. Звідси витікає, що після вступу імпульсу Stop припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню другого імпульсу в серії. І тільки зі вступом подальших імпульсів, коли відбуватиметься перехід обох тригерів і лічильника у нульовий стан, на виході елемента АБО 10 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 9, що приведе до блокування нульового стану лічильника і тригерів, а отже, до припинення процесу генерації. Зі вступом наступного імпульсу запуску усі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів лічильника, друге кільце - граф переходів тригера 2, нижнє кільце - граф переходів тригера 3) із загальною вершиною, відповідною нульовому стану тригерів і лічильника, а на фіг. 3 - епюри, що ілюструють роботу для варіанту налагодження D=4, що забезпечує тривалість другого імпульсу в серії, рівною 4Т. Тривалість першого імпульсу в серії, тривалість паузи між імпульсами в серії, а також тривалість паузи між серіями імпульсів дорівнює Т. 3 UA 98770 U На відміну від відомого пристрою формування періодичної послідовності двох-імпульсних кодових серій з програмованою тривалістю другого імпульсу в серії розширює функціональної можливості формувача. 5 10 15 20 25 30 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Формувач періодичної послідовності двоімпульсних кодових серій з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера, а другий - з виходом переповнювання лічильника; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування, який відрізняється тим, що введено: перший і другий JK-тригери зі входом асинхронної установки у нульовий стан; третій і четвертий елементи І, при цьому вихід першого JK-тригера з'єднано зі входом дозволу режиму рахування лічильника, входом інвертора, вихід якого з'єднано зі входом четвертого елемента І; вихід переповнювання лічильника з'єднано з його входом дозволу режиму завантаження, другим входом першого елемента АБО, першими входами третього і четвертого елементів І; інверсний вихід другого JK-тригера з'єднано з другим входом третього елемента І, вхід якого з'єднано з інверсними входами J і K другого JK-тригера; прямий вихід другого JK-тригера з'єднано з першим входом другого елемента АБО, другий вхід якого з'єднано з виходом четвертого елемента І; вихід другого елемента АБО, який утворює вихід формувача, з'єднано з інверсними входами J і K першого JK-тригера; тактові входи JKтригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан JKтригерів з'єднано з виходом другого елемента І. 4 UA 98770 U 5 UA 98770 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
