Спосіб проникаючого магнітно-польового медикаментозного знеболювання травми кінцівки

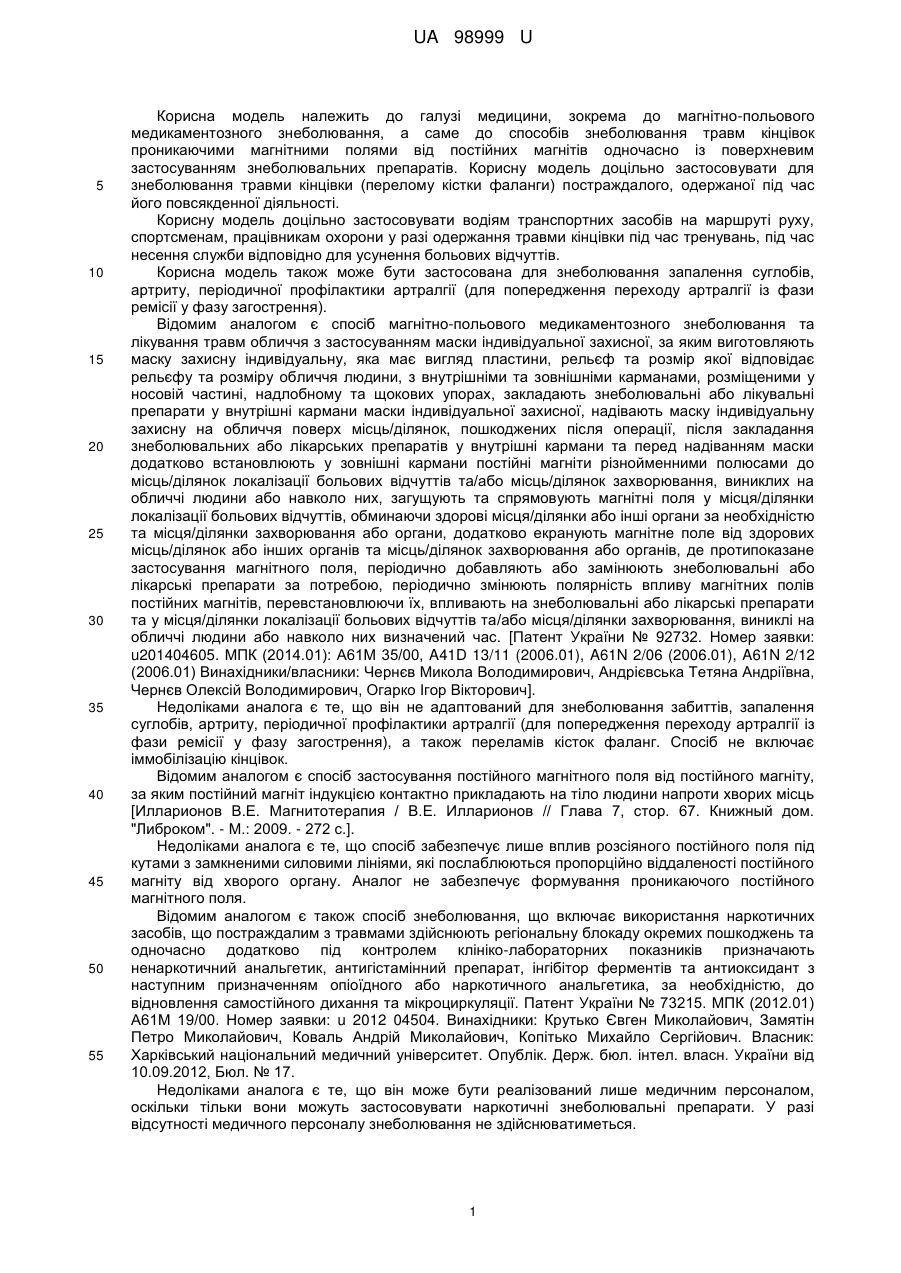

Реферат: UA 98999 U UA 98999 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема до магнітно-польового медикаментозного знеболювання, а саме до способів знеболювання травм кінцівок проникаючими магнітними полями від постійних магнітів одночасно із поверхневим застосуванням знеболювальних препаратів. Корисну модель доцільно застосовувати для знеболювання травми кінцівки (перелому кістки фаланги) постраждалого, одержаної під час його повсякденної діяльності. Корисну модель доцільно застосовувати водіям транспортних засобів на маршруті руху, спортсменам, працівникам охорони у разі одержання травми кінцівки під час тренувань, під час несення служби відповідно для усунення больових відчуттів. Корисна модель також може бути застосована для знеболювання запалення суглобів, артриту, періодичної профілактики артралгії (для попередження переходу артралгії із фази ремісії у фазу загострення). Відомим аналогом є спосіб магнітно-польового медикаментозного знеболювання та лікування травм обличчя з застосуванням маски індивідуальної захисної, за яким виготовляють маску захисну індивідуальну, яка має вигляд пластини, рельєф та розмір якої відповідає рельєфу та розміру обличчя людини, з внутрішніми та зовнішніми карманами, розміщеними у носовій частині, надлобному та щокових упорах, закладають знеболювальні або лікувальні препарати у внутрішні кармани маски індивідуальної захисної, надівають маску індивідуальну захисну на обличчя поверх місць/ділянок, пошкоджених після операції, після закладання знеболювальних або лікарських препаратів у внутрішні кармани та перед надіванням маски додатково встановлюють у зовнішні кармани постійні магніти різнойменними полюсами до місць/ділянок локалізації больових відчуттів та/або місць/ділянок захворювання, виниклих на обличчі людини або навколо них, загущують та спрямовують магнітні поля у місця/ділянки локалізації больових відчуттів, обминаючи здорові місця/ділянки або інші органи за необхідністю та місця/ділянки захворювання або органи, додатково екранують магнітне поле від здорових місць/ділянок або інших органів та місць/ділянок захворювання або органів, де протипоказане застосування магнітного поля, періодично добавляють або замінюють знеболювальні або лікарські препарати за потребою, періодично змінюють полярність впливу магнітних полів постійних магнітів, перевстановлюючи їх, впливають на знеболювальні або лікарські препарати та у місця/ділянки локалізації больових відчуттів та/або місця/ділянки захворювання, виниклі на обличчі людини або навколо них визначений час. [Патент України № 92732. Номер заявки: u201404605. МПК (2014.01): А61М 35/00, A41D 13/11 (2006.01), A61N 2/06 (2006.01), A61N 2/12 (2006.01) Винахідники/власники: Чернєв Микола Володимирович, Андрієвська Тетяна Андріївна, Чернєв Олексій Володимирович, Огарко Ігор Вікторович]. Недоліками аналога є те, що він не адаптований для знеболювання забиттів, запалення суглобів, артриту, періодичної профілактики артралгії (для попередження переходу артралгії із фази ремісії у фазу загострення), а також переламів кісток фаланг. Спосіб не включає іммобілізацію кінцівок. Відомим аналогом є спосіб застосування постійного магнітного поля від постійного магніту, за яким постійний магніт індукцією контактно прикладають на тіло людини напроти хворих місць [Илларионов В.Е. Магнитотерапия / В.Е. Илларионов // Глава 7, стор. 67. Книжный дом. "Либроком". - М.: 2009. - 272 с.]. Недоліками аналога є те, що спосіб забезпечує лише вплив розсіяного постійного поля під кутами з замкненими силовими лініями, які послаблюються пропорційно віддаленості постійного магніту від хворого органу. Аналог не забезпечує формування проникаючого постійного магнітного поля. Відомим аналогом є також спосіб знеболювання, що включає використання наркотичних засобів, що постраждалим з травмами здійснюють регіональну блокаду окремих пошкоджень та одночасно додатково під контролем клініко-лабораторних показників призначають ненаркотичний анальгетик, антигістамінний препарат, інгібітор ферментів та антиоксидант з наступним призначенням опіоїдного або наркотичного анальгетика, за необхідністю, до відновлення самостійного дихання та мікроциркуляції. Патент України № 73215. МПК (2012.01) А61М 19/00. Номер заявки: u 2012 04504. Винахідники: Крутько Євген Миколайович, Замятін Петро Миколайович, Коваль Андрій Миколайович, Копітько Михайло Сергійович. Власник: Харківський національний медичний університет. Опублік. Держ. бюл. інтел. власн. України від 10.09.2012, Бюл. № 17. Недоліками аналога є те, що він може бути реалізований лише медичним персоналом, оскільки тільки вони можуть застосовувати наркотичні знеболювальні препарати. У разі відсутності медичного персоналу знеболювання не здійснюватиметься. 1 UA 98999 U 5 10 15 20 25 30 35 40 45 50 55 60 Найближчим аналогом є спосіб знеболювання, за яким здійснюють анестезію, прикладають холодний компрес, іммобілізують дистальну фалангу у положенні перерозгинання, іммобілізують у положенні помірного згинання середню фалангу пальця. [Травматология и ортопедия. Практические занятия / Смирнова Л.А., Шумада И.В. - 2-е изд., дораб. и доп. - К.: Вища школа. Головное изд.-во 1984. - 352 с. - С. 114-118]. Недоліками найближчого аналога є те, що у разі відсутності ін'єкційних засобів знеболювання не здійснюватиметься. Аналогом не передбачено застосування медикаментозних препаратів з проникаючими магнітними полями. Способи знеболювання травмованих кінцівок викладені у широкому колі публікацій, однак аспект магнітно-польового медикаментозного знеболювання залишається недостатньо розкритий. У матеріалах публікацій не наведено одночасне застосування знеболювальних препаратів з проникаючими магнітними полями від двох постійних магнітів. Під час клінічних досліджень, які проводилися у науково-дослідних установах та медичних закладах встановлено, що застосовані магнітні поля забезпечують потенціювання медикаментозних препаратів, збільшують глибину впливу препаратів підвищують чутливість рецепторів хворої тканини, послаблюють побічні ефекти ліків, змінюють фармакокінетику продовжують дію ліків та скорочують час одужання [Илларионов В.Е. Магнитотерапия / В.Е. Илларионов // Глава 7. Книжный дом. "Либроком". - М.: 2009. - 272 с. та інші публікації]. У відомих публікаціях недостатньо уваги приділено тематиці знеболювання за рахунок одночасного застосування знеболювальних препаратів (розчинів) та проникаючих постійних магнітних полів. В основу корисної моделі поставлена задача забезпечити вплив проникаючого постійного магнітного поля одночасно зі знеболювальними препаратами або знеболювальними водними розчинами, знеболити травмовану кінцівку за рахунок її обгортання будь-яким водопроникним матеріалом, її іммобілізацією, закріплення на ній пари постійних магнітів та змочуванням у знеболювальному препараті або у водному знеболювальному розчині. Поставлена задача вирішується тим, що спосіб, за яким іммобілізують дистальну фалангу у положенні перерозгинання, іммобілізують середню фалангу пальця у положенні помірного згинання, прикладають до поверхні травмованої кінцівки змочену у холодній воді водопроникну тканину, згідно з корисною моделлю, у резервуар із магнітопроникного матеріалу наливають рідкий знеболювальний препарат або воду та розчинюють у ній твердий знеболювальний препарат, утворюючи ванну, перед іммобілізацією додатково із водопроникного матеріалу формують обгортку, розміри якої відповідають розмірам травмованої кінцівки, обгортають кінцівку, поверх обгортки та іммобілізуючого засобу закріплюють постійні магніти різнойменними полюсами один до одного, формуючи проникаюче магнітне поле крізь іммобілізуючий засіб, обгортку і кінцівку, періодично змочують або тримають у ванні обгорнену та іммобілізовану кінцівку таким чином, щоб кінцівка знаходилась у знеболювальному препараті або розчині та магнітному полі між різнойменними полюсами постійних магнітів, змінюють полярність, переустановлюючи постійні магніти одночасно через проміжки часу t1, магніти знімають через час t2. Іммобілізуючий засіб застосовують із магнітопроникного матеріалу. У разі, коли розміри обгорненої та іммобілізованої кінцівки відповідають розмірам резервуара, постійні магніти встановлюють на боки резервуара та формують проникаюче магнітне поле крізь боки резервуара, знеболювальний розчин, іммобілізуючий засіб, обгортку і травмовану кінцівку. Розчинення у воді твердого знеболювального препарату забезпечує приготування знеболювального розчину та змочування в ньому водопроникного матеріалу. Застосування рідкого знеболювальної препарату посилює ефект знеболювання. Формування обгортки із водопроникного матеріалу, розміри якої відповідають розмірам травмованої кінцівки забезпечує застосування найменшої, але достатньої (оптимальної) кількості водопроникного матеріалу для реалізації способу. Формування обгорток можна здійснювати із водопроникних тканин, паперу, поролону тощо. Прикладання до травмованої кінцівки обгортки або обгортання травмованої кінцівки обгорткою, змоченою у знеболювальному препараті або розчині, забезпечує тимчасове охолодження травмованої кінцівки, формування шару знеболювальної рідини між поверхнею кінцівки та обгорткою та контакт поверхні кінцівки з відповідними знеболювальними речовинами. Додаткове притулення або встановлення постійних магнітів різнойменними полюсами до обгорненої іммобілізованої травмованої кінцівки залежно від локалізації больових відчуттів на час тривалістю t1 і t2 забезпечує формування проникаючого магнітного поля крізь травмовані тканини (рецептори) кінцівки, знеболювальний препарат, водопроникний матеріал, іммобілізуючий засіб, що посилює ефект знеболювання. 2 UA 98999 U 5 10 15 20 25 30 35 40 45 50 55 Встановлення іммобілізуючого засобу забезпечує фіксацію травмованої кінцівки та протидію стисканню травмованої кінцівки внаслідок притягування постійних магнітів один до одного. Закріплення постійних магнітів поверх іммобілізуючого засобу забезпечує додатковий захист іммобілізуючого засобу і травмованої кінцівки від впливів агресивних факторів. Вилучення із знеболювальної ванни обгорненої іммобілізованої травмованої кінцівки та перебування травмованої кінцівки у будь-якому положенні (угорі) додатково знижує больові відчуття за рахунок відтоку крові. Застосування резервуара із магнітопроникного матеріалу з водним знеболювальним розчином або рідким знеболювальним препаратом дозволяє утворити ванну, знеболювати в умовах ванни травмовану кінцівку протягом часу t1 і t2 або періодично охолоджувати у ванні шар знеболювальної речовини між поверхнею кінцівки та обгорткою (охолодження травмованої кінцівки з больовими відчуттями). Одночасне переустановлення постійних магнітів через проміжки часу t1 забезпечує змінювання полярності магнітних полів. Змінювання полярності забезпечує переривання процесу звикання травмованої кінцівки з больовими відчуттями до знеболювальних речовин, охолодження травмованої кінцівки та виникнення нових магнітно-польових умов знеболювання для травмованої кінцівки. Корисна модель пояснюється кресленнями, де представлена реалізація способу проникаючого магнітно-польового медикаментозного знеболювання травм кінцівок проілюстровано фіг. 1 та фіг. 2. На фіг. 1 показано варіант розміщення постійних магнітів навколо травмованої кінцівки, обгорнутої у водопроникний матеріал та показано схему спрямування проникаючих силових ліній магнітного поля у ванні з водним розчином знеболювального твердого препарату або рідкого знеболювального препарату (вигляд збоку), на фіг. 2 показано варіант розміщення обгорнутої у водопроникний матеріал іммобілізованої травмованої кінцівки у ванні з водним розчином або знеболювальним препаратом. У цьому варіанті постійні магніти розміщено навколо боків ванни та показано схему спрямування проникаючих силових ліній магнітного поля крізь ванну, іммобілізуючий засіб, обгортку й травмовану кінцівку. У резервуар 1 із магнітопроникного матеріалу наливають воду та розчинюють у ній твердий знеболювальний препарат, утворюючи ванну 2 (див. фіг. 1). Як варіант, застосовують будь-який інший рідкий знеболювальний препарат, який може забезпечити більший ефект знеболювання. Із водопроникного матеріалу формують обгортку 3, розміри якої відповідають розмірам травмованої кінцівки 4. Матеріалом для виготовлення обгорток 3 слугують водопроникні тканини, папір, поролон тощо. Обгорткою 3 обгортають травмовану кінцівку 4. Поверх обгортки 3 встановлюють іммобілізуючий засіб 5. Закріплюють постійні магніти 6 різнойменними полюсами поверх обгортки 1 та іммобілізуючого засобу 3 на травмованій кінцівці 4. Встановленими постійними магнітами 6 формують магнітне поле 7, проникаюче крізь травмовану кінцівку 4, обгортку 3, іммобілізуючий засіб 5 таким чином, щоб травмована кінцівка 4 знаходилась у проникаючому магнітному полі 7 між різнойменними полюсами постійних магнітів 6. Занурюють травмовану кінцівку 4 у ванну 2 із водним розчином знеболювальних препаратів або рідким знеболювальним препаратом і тримають кінцівку у ванні протягом часу t1 (див. фіг. 1) або періодично змочують обгорнену травмовану кінцівку 4 у ванні 2 та приймають зручне положення кінцівки 4 (наприклад угору), що додатково знижує больові відчуття за рахунок відтоку крові. Як варіант (див. фіг. 2), у резервуар 1 із магнітопроникного матеріалу наливають водний розчин твердого знеболювального препарату або рідкий знеболювальний препарат, утворюючи ванну 2. Установлюють постійні магніти 6 різнойменними полюсами на боки резервуара 1, виготовленого із магнітопроникного матеріалу. Занурюють у ванну 2 травмовану кінцівку 4 в обгортці та зафіксовану іммобілізуючим засобом 5. Встановленими постійними магнітами 6 формують проникаюче магнітне поле 7 крізь боки резервуара 1, іммобілізуючий засіб 5, обгортку 3, знеболюючий препарат і травмовану кінцівку 4. Занурена травмована кінцівка 4 перебуває у проникаючому магнітному полі 4 між різнойменними полюсами постійних магнітів 3 протягом часу t2. Під час процедур у змінюють полярність, переустановлюючи постійні магніти 6 одночасно через проміжки часу t1. Спосіб забезпечує глибоку дифузію знеболювальних речовин крізь поверхні травмованої кінцівки. 3 UA 98999 U 5 10 15 20 25 30 35 40 45 50 Комбінування магнітотерапії з знеболювальними препаратами забезпечує ефективне знеболювання травм. Спосіб доцільно застосовувати для послаблення больових відчуттів у разі одержання травми кінцівки у домашніх умовах та під час подорожі у разі неможливості здійснити ін'єкцію знеболювальних препаратів. Приклад № 1 застосування способу проникаючого магнітно-польового медикаментозного знеболювання травм кінцівок. Домогосподарка, 35 років, забила палець під час готування відбивних котлет, постраждала відчула сильний біль. Через 10 хвилин місце забиття набрякло. Дочка постраждалої розчинила но-шпу у склянці кип'яченою води. Обгорнула палець бинтом, пластирем закріпила на пальці, наклавши іммобілізуючий засіб та пару постійних магнітів повернутими один до одного однойменними полюсами та занурила у резервуар із холодними водним знеболювальним розчином. За 15 хвили біль послабшав, полярність змінено і постраждала доставлена до медичного закладу. Приклад № 2 застосування способу проникаючого магнітно-польового медикаментозного знеболювання травм кінцівок. Постраждалий, 45 років, забив палець під час ремонту транспортного засобу. Місце забиття набрякло. У постраждалого не було можливості звернутися у медичний закладі, постраждалий реалізував спосіб. Він обгорнув палець поролоном, наклав іммобілізуючий засіб та постійні магніти однойменними полюсами один до одного. Розчинив анальгін у склянці води та змочив обгорнений палець у водному знеболювальному розчині. За 20 хвили біль послабшав, полярність змінено і постраждалий продовжив рух на транспортному засобі до медичного закладу. Приклад № 3 застосування способу проникаючого магнітно-польового медикаментозного знеболювання травм кінцівок. Спортсмен, 30 років, одержав травму суглобу пальця. Через 30 хвилин місце травмування набрякло. Під час переодягання відчув біль. Спортсмен обгорнув навколо місця травмування клаптик бавовняної тканини, а на місце травмування наклав іммобілізуючий засіб та магніти різнойменними полюсами один до одного у лежачому стані потерпілого. Запакований суглоб змочений у новокаїні. Біль послабшав через 10 хвилин. Через 15 хвилин перед рухом до медичного закладу полярність змінено, а через 30 хвилин, коли спортсмен доставлений у медичний заклад, магніти зняті. Біль послабшав, рухи пальцем частково відновилися. Приклад № 4 застосування способу проникаючого магнітно-польового медикаментозного знеболювання травм кінцівок. Працівник охорони, 50 років, оглядав об'єкт, відкрив двері приміщення та через протяг двері самостійно почали закриватися. Працівник охорони придержав двері та забив палець. У медичний заклад звернутися не зміг, оскільки не мав права покинути об'єкт. Палець набряк, рухи пальцем обмежилися. Під час відпочинку працівник охорони від больових відчуттів не міг заснути. Інший працівник охорони (напарник) розчинив дротаверин у воді, змочив у розчині клаптик бавовняної тканини, обгорнув ним палець, іммобілізував палець та приклав постійні магніти від меблів різнойменними полюсами один до одного у лежачому стані. Постраждалий заснув через 20 хвилин. Через 40 хвилин інший працівник охорони (напарник) магніти зняв. Під час зміни працівник охорони замінив дротаверин на анальгін, змінив полярність та продовжив процедуру магнітно-польового медикаментозного знеболювання. Вранці біль не відчувався, рухи пальцем відновилися. Синець зменшився. Досвід застосування корисної моделі свідчить, що час знеболювання значно скорочується за рахунок підвищення проникності тканин (поглиблення дифузії), інтенсивнішого засвоєння препаратів під впливом магнітного поля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб проникаючого магнітно-польового медикаментозного знеболюваннятравми кінцівки, за яким іммобілізують дистальну фалангу у положенні перерозгинання, іммобілізують середню фалангу пальця у положенні помірного згинання, прикладають до поверхні травмованої кінцівки змочену у холодній воді водопроникну тканину, який відрізняється тим, що у резервуар із магнітопроникного матеріалу наливають рідкий знеболювальний препарат або воду та розчинюють у ній твердий знеболювальний препарат, утворюючи ванну, перед іммобілізацією додатково із водопроникного матеріалу формують обгортку, розміри якої відповідають розмірам 4 UA 98999 U 5 10 травмованої кінцівки, обгортають кінцівку, поверх обгортки та іммобілізуючого засобу закріплюють постійні магніти різнойменними полюсами один до одного, формуючи проникаюче магнітне поле крізь іммобілізуючий засіб, обгортку і кінцівку періодично змочують або тримають у ванні обгорнену та іммобілізовану кінцівку таким чином, щоб кінцівка знаходилась у знеболювальному препараті або розчині та магнітному полі між різнойменними полюсами постійних магнітів, змінюють полярність, переустановлюючи постійні магніти одночасно через проміжки часу t1, магніти знімають через час t2. 2. Спосіб за п. 1, який відрізняється тим, що застосовують іммобілізуючий засіб із магнітопроникного матеріалу. 3. Спосіб за п. 1, який відрізняється тим, що у разі, коли розміри обгорненої та іммобілізованої кінцівки відповідають розмірам резервуара, постійні магніти встановлюють на боки резервуара та формують проникаюче магнітне поле крізь боки резервуара, знеболювальний розчин, іммобілізуючий засіб, обгортку і травмовану кінцівку. 5 UA 98999 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
