Протипаводковий заплавний регулятор (поймер)

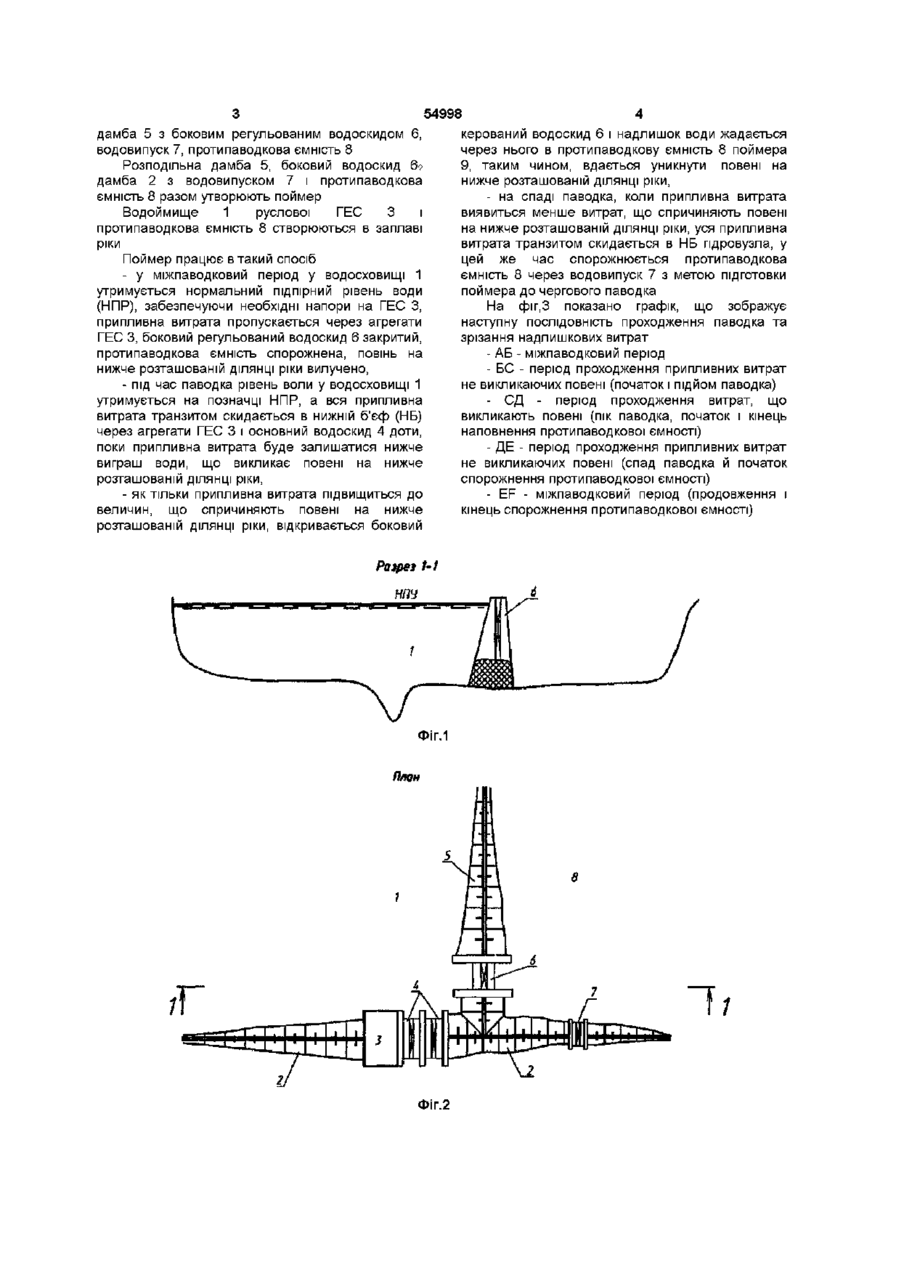

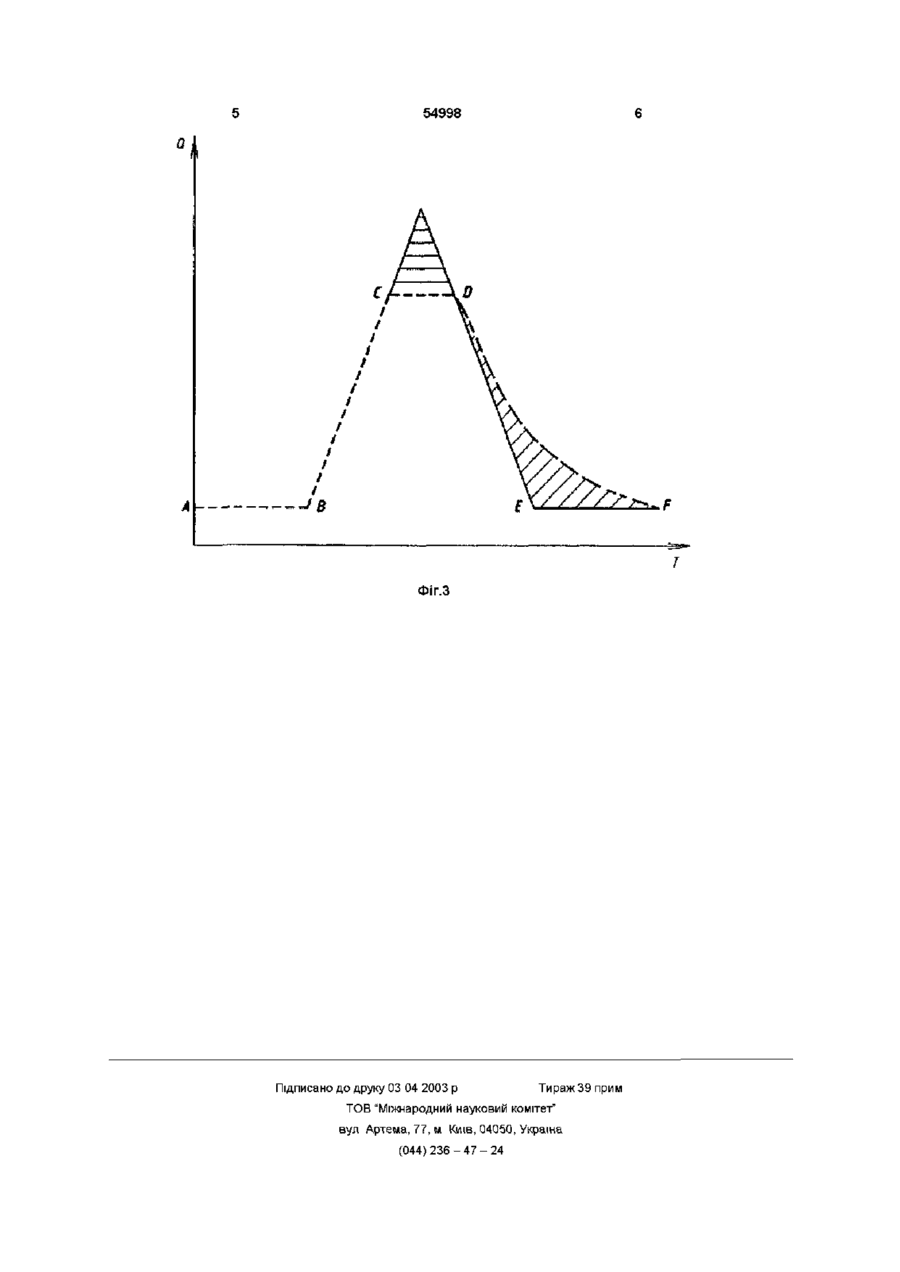

Протипаводковий заплавний регулятор (поймер), що містить протипаводкову ємність, водоскид і водовипуск, який відрізняється тим, що протипаводкова ємність створена в заплаві ріки і відділена від водосховища розподільною дамбою, в якій розміщений регульований бічний водоскид рішення, що заявляється, і технічним результатом, що досягається, існує наступна система причиннонаслідкових зв'язків Розміщення протипаводкової ємності в заплаві та відділення її від водосховища розподільною дамбою дозволяє кожному з них працювати у властивих їм режимах, незалежно один від одного Наприклад, водосховище гідроелектростанції може підтримувати необхідні напори, водосховище для водопостачання може спрацьовуватися на гарантовану водовіддачу, а поймер завжди може бути спорожненим, щоб до паводка бути готовому прийняти надлишок води, визваний повінню Регульований бічний водоскид у розподільній дамбі дозволяє керувати витратами води, що скидаються в поймер, здійснюючи затримку надлишку паводка, й, там самим забезпечуючи надходження на нижче розташовану ділянку ріки тільки ті витрати вода, що не викликають повінь Таким чином, запропонована сукупність ознак дозволяє вирішиш поставлену в основу винаходу задачу боротьби з повенями шляхом зменшення максимальної паводкової витрати Сутність винаходу пояснюється кресленнями, де зображено На фіг 1 - протипаводковий заплавний регулятор (поймер), розріз 1-1 на фіг 2 - план споруджень, на фіг 3 - схема зрізання витрат До складу гідровузла входять наступні спорудження водосховище 1, утворене в заплаві ріки дамбами 2, гідроелектростанція (ГЕС) З, основний паводковий водоскид 4, розподільна 00 о> ю 54998 дамба 5 з боковим регульованим водоскидом 6, водовипуск 7, протипаводкова ємність 8 Розподільна дамба 5, боковий водоскид 6? дамба 2 з водовипуском 7 і протипаводкова ємність 8 разом утворюють поймер Водоймище 1 руслової ГЕС 3 і протипаводкова ємність 8 створюються в заплаві ріки Поймер працює в такий спосіб - у міжпаводковий період у водосховищі 1 утримується нормальний підпірний рівень води (НПР), забезпечуючи необхідні напори на ГЕС З, припливна витрата пропускається через агрегати ГЕС 3, боковий регульований водоскид 6 закритий, протипаводкова ємність спорожнена, повінь на нижче розташованій ДІЛЯНЦІ ріки вилучено, - під час паводка рівень воли у водосховищі 1 утримується на позначці НПР, а вся припливна витрата транзитом скидається в нижній б'єф (НБ) через агрегати ГЕС 3 і основний водоскид 4 доти, поки припливна витрата буде залишатися нижче виграш води, що викликає повені на нижче розташованій ДІЛЯНЦІ ріки, - як тільки припливна витрата підвищиться до величин, що спричиняють повені на нижче розташованій ДІЛЯНЦІ ріки, відкривається боковий ФІГ.1 План Фіг.2 керований водоскид 6 і надлишок води жадається через нього в протипаводкову ємність 8 поймера 9, таким чином, вдається уникнути повені на нижче розташованій ДІЛЯНЦІ ріки, - на спаді паводка, коли припливна витрата виявиться менше витрат, що спричиняють повені на нижче розташованій ДІЛЯНЦІ ріки, уся припливна витрата транзитом скидається в НБ гідровузла, у цей же час спорожнюється протипаводкова ємність 8 через водовипуск 7 з метою підготовки поймера до чергового паводка На фіг.З показано графік, що зображує наступну ПОСЛІДОВНІСТЬ проходження паводка та зрізання надлишкових витрат - АБ - міжпаводковий період - БС - період проходження припливних витрат не викликаючих повені (початок і підйом паводка) - СД - період проходження витрат, що викликають повені (пік паводка, початок і кінець наповнення протипаводкової ємності) - ДЕ - період проходження припливних витрат не викликаючих повені (спад паводка й початок спорожнення протипаводкової ємності) - EF - міжпаводковий період (продовження і кінець спорожнення протипаводкової ємності) 54998 Фіг.З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
