Комбінована ємність

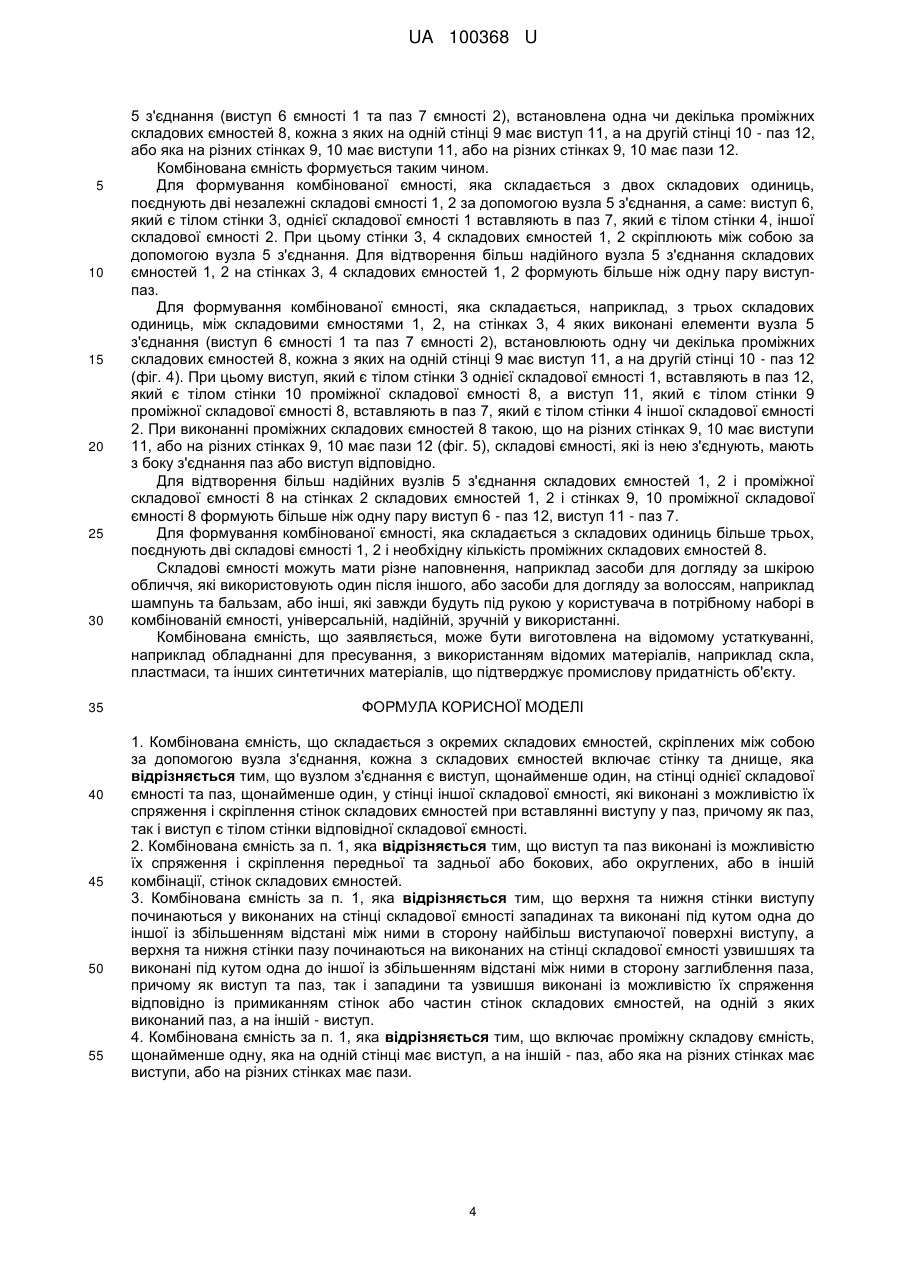

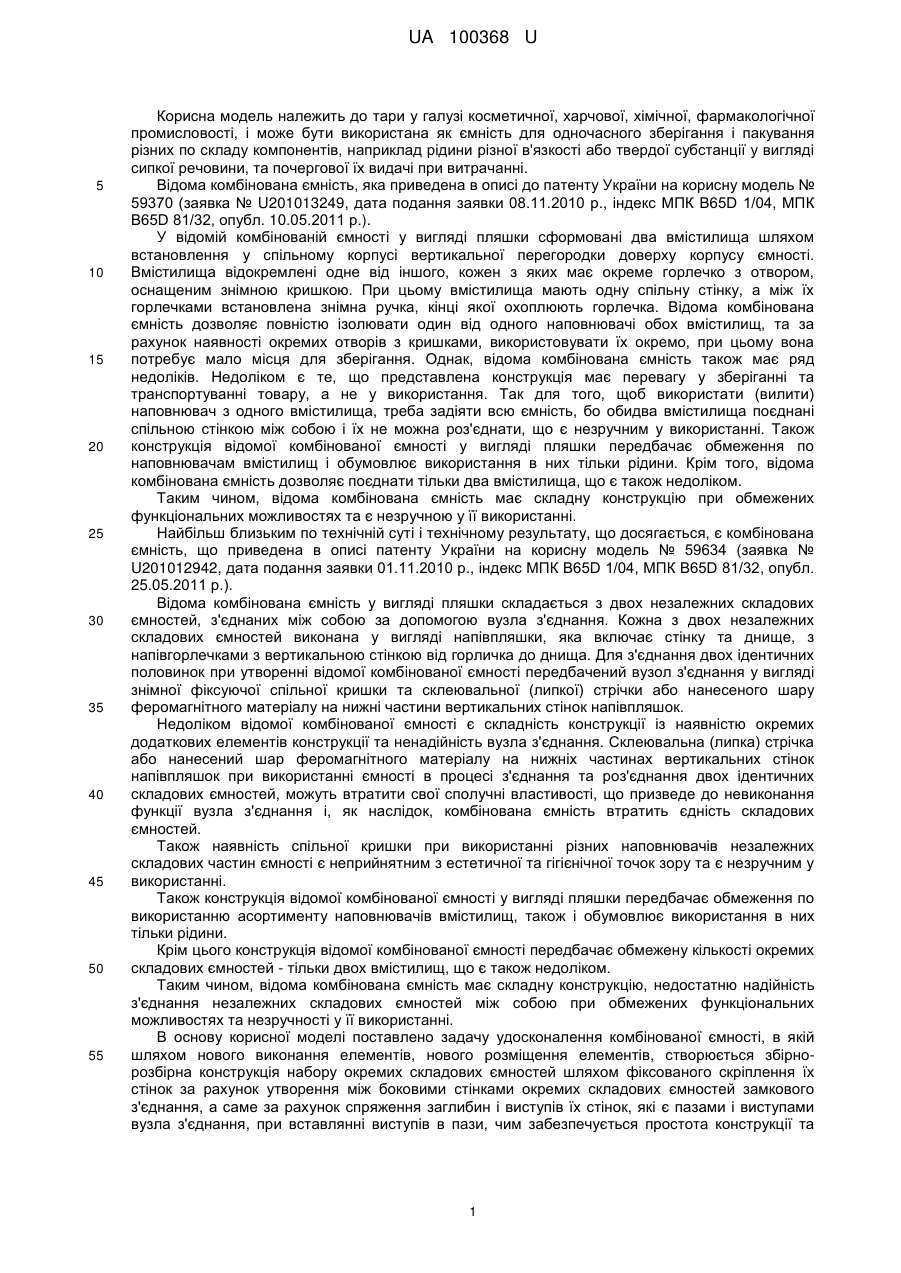

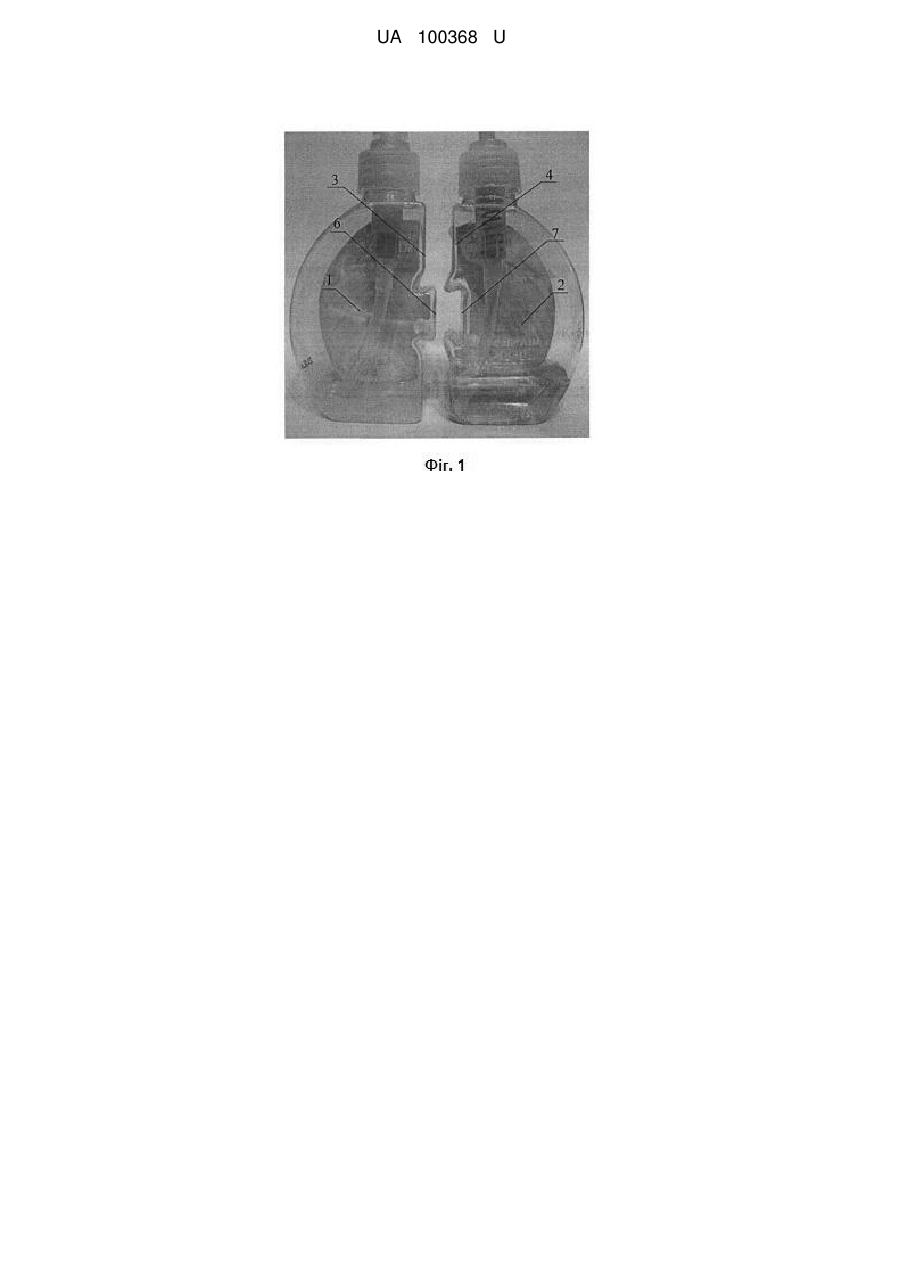

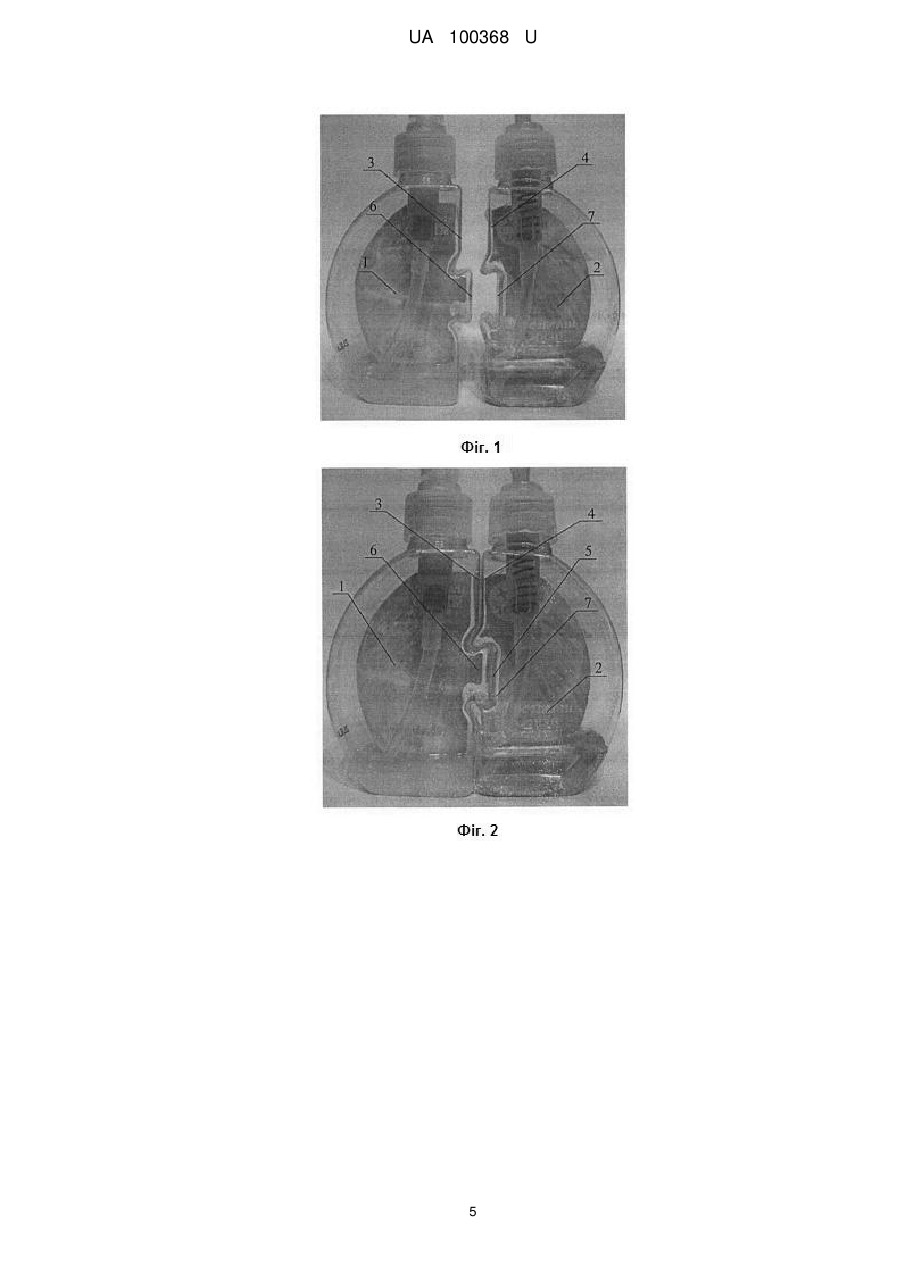

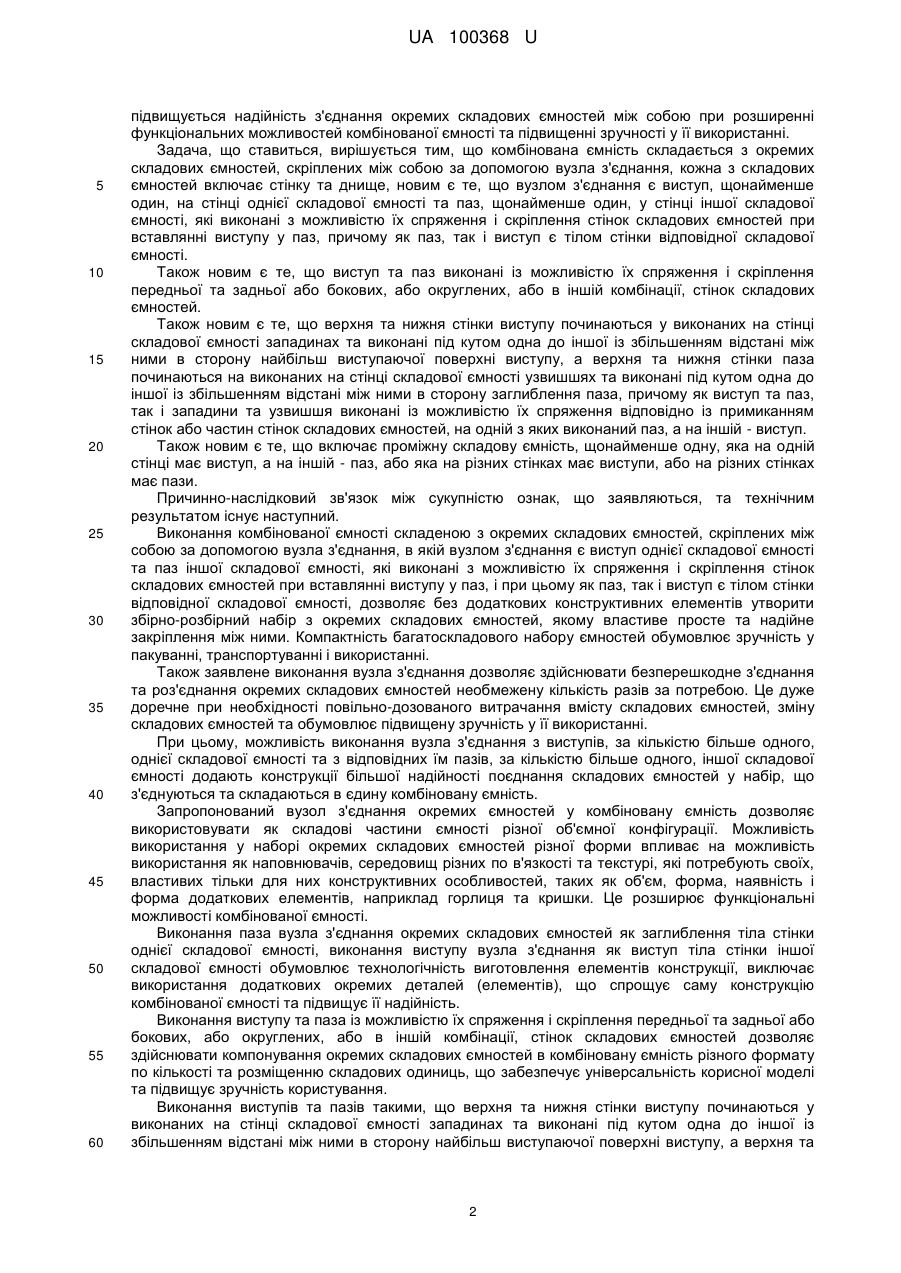

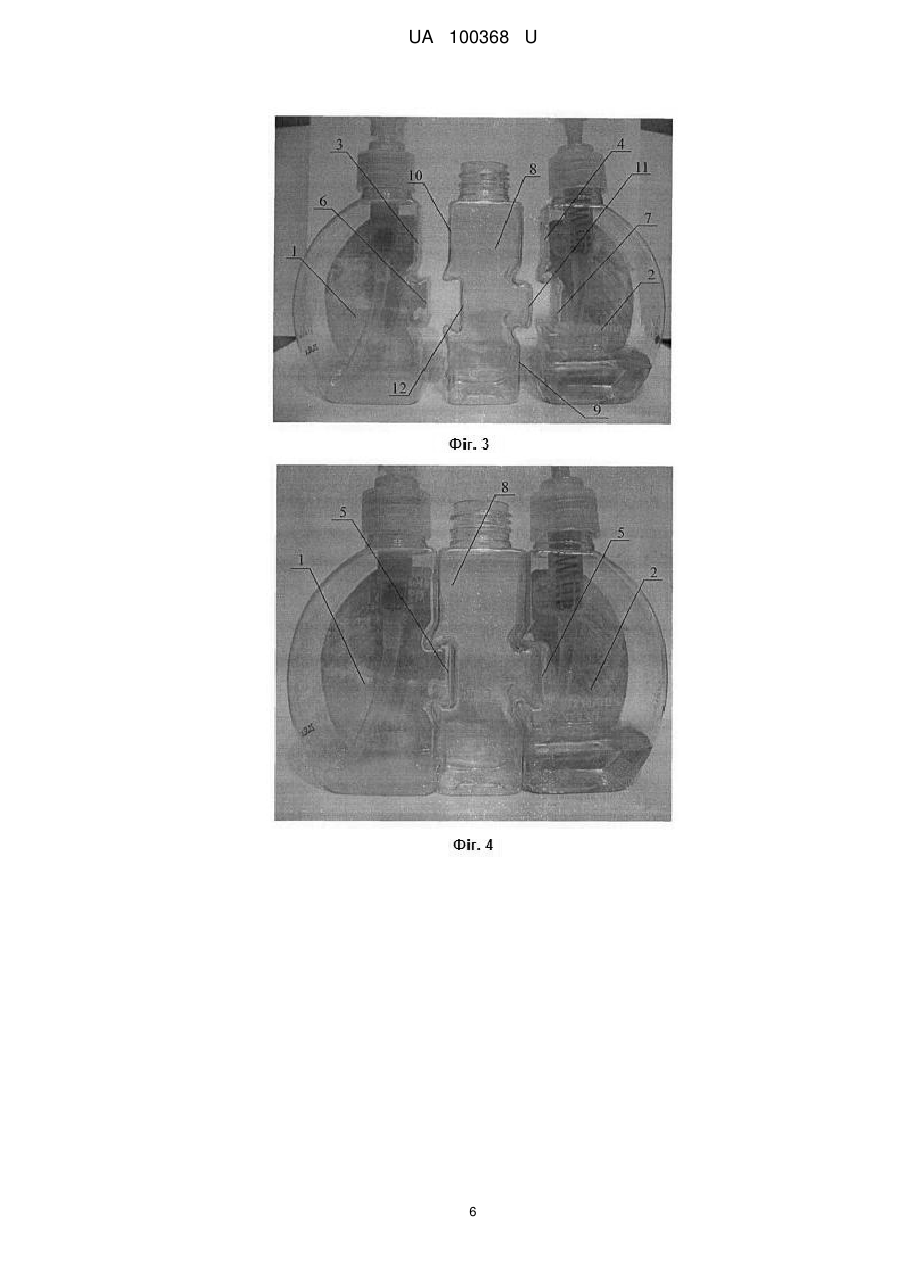

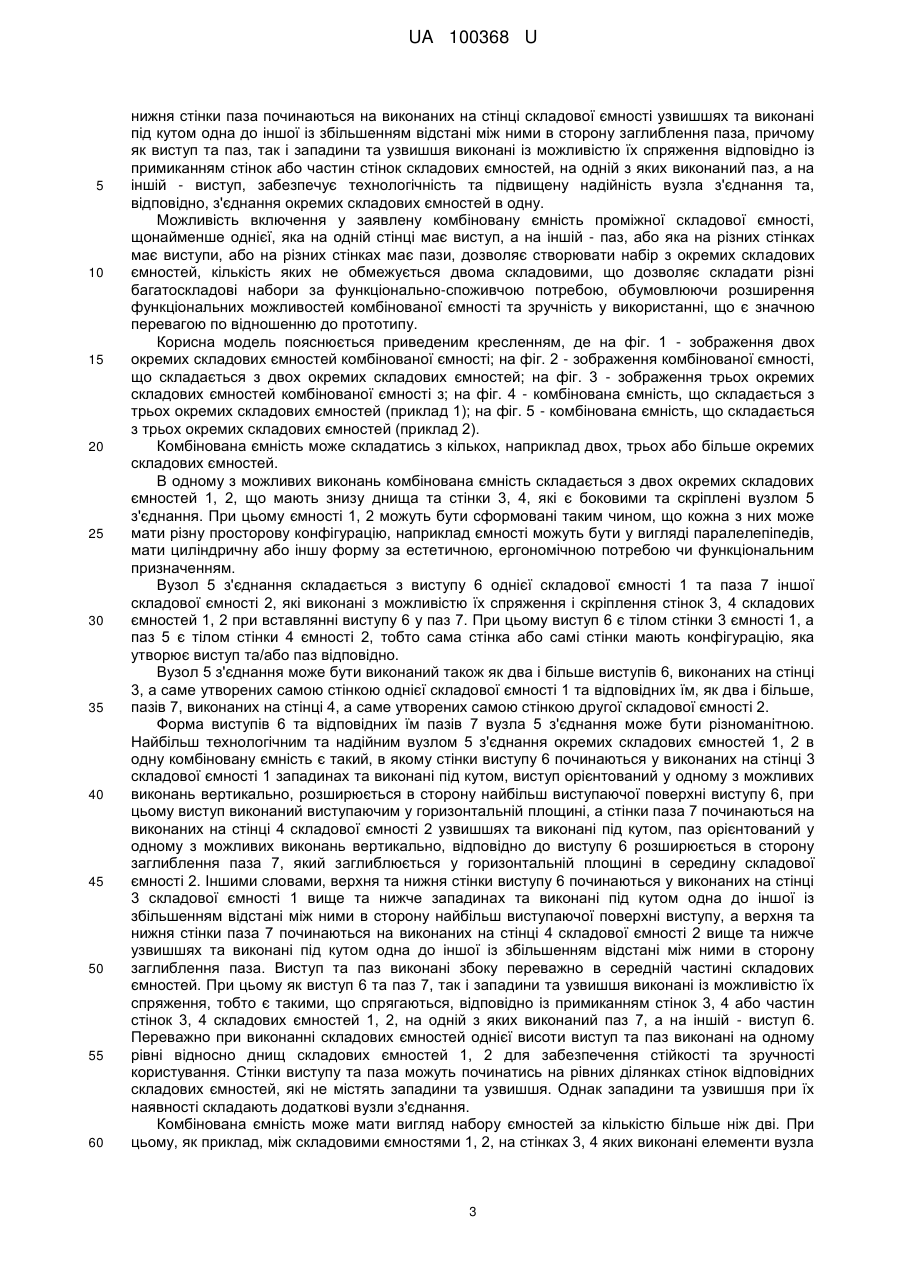

Реферат: Комбінована ємність складається з окремих складових ємностей, скріплених між собою за допомогою вузла з'єднання, кожна з складових ємностей включає стінку та днище. Вузлом з'єднання є виступ, щонайменше один, на стінці однієї складової ємності та паз, щонайменше один, у стінці іншої складової ємності, які виконані з можливістю їх спряження і скріплення стінок складових ємностей при вставлянні виступу у паз. Як паз, так і виступ є тілом стінки відповідної складової ємності. Виступ та паз виконані із можливістю їх спряження і скріплення передньої та задньої або бокових, або округлених, або в іншій комбінації, стінок складових ємностей. UA 100368 U (12) UA 100368 U UA 100368 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари у галузі косметичної, харчової, хімічної, фармакологічної промисловості, і може бути використана як ємність для одночасного зберігання і пакування різних по складу компонентів, наприклад рідини різної в'язкості або твердої субстанції у вигляді сипкої речовини, та почергової їх видачі при витрачанні. Відома комбінована ємність, яка приведена в описі до патенту України на корисну модель № 59370 (заявка № U201013249, дата подання заявки 08.11.2010 р., індекс МПК B65D 1/04, МПК B65D 81/32, опубл. 10.05.2011 р.). У відомій комбінованій ємності у вигляді пляшки сформовані два вмістилища шляхом встановлення у спільному корпусі вертикальної перегородки доверху корпусу ємності. Вмістилища відокремлені одне від іншого, кожен з яких має окреме горлечко з отвором, оснащеним знімною кришкою. При цьому вмістилища мають одну спільну стінку, а між їх горлечками встановлена знімна ручка, кінці якої охоплюють горлечка. Відома комбінована ємність дозволяє повністю ізолювати один від одного наповнювачі обох вмістилищ, та за рахунок наявності окремих отворів з кришками, використовувати їх окремо, при цьому вона потребує мало місця для зберігання. Однак, відома комбінована ємність також має ряд недоліків. Недоліком є те, що представлена конструкція має перевагу у зберіганні та транспортуванні товару, а не у використання. Так для того, щоб використати (вилити) наповнювач з одного вмістилища, треба задіяти всю ємність, бо обидва вмістилища поєднані спільною стінкою між собою і їх не можна роз'єднати, що є незручним у використанні. Також конструкція відомої комбінованої ємності у вигляді пляшки передбачає обмеження по наповнювачам вмістилищ і обумовлює використання в них тільки рідини. Крім того, відома комбінована ємність дозволяє поєднати тільки два вмістилища, що є також недоліком. Таким чином, відома комбінована ємність має складну конструкцію при обмежених функціональних можливостях та є незручною у її використанні. Найбільш близьким по технічній суті і технічному результату, що досягається, є комбінована ємність, що приведена в описі патенту України на корисну модель № 59634 (заявка № U201012942, дата подання заявки 01.11.2010 р., індекс МПК B65D 1/04, МПК B65D 81/32, опубл. 25.05.2011 р.). Відома комбінована ємність у вигляді пляшки складається з двох незалежних складових ємностей, з'єднаних між собою за допомогою вузла з'єднання. Кожна з двох незалежних складових ємностей виконана у вигляді напівпляшки, яка включає стінку та днище, з напівгорлечками з вертикальною стінкою від горличка до днища. Для з'єднання двох ідентичних половинок при утворенні відомої комбінованої ємності передбачений вузол з'єднання у вигляді знімної фіксуючої спільної кришки та склеювальної (липкої) стрічки або нанесеного шару феромагнітного матеріалу на нижні частини вертикальних стінок напівпляшок. Недоліком відомої комбінованої ємності є складність конструкції із наявністю окремих додаткових елементів конструкції та ненадійність вузла з'єднання. Склеювальна (липка) стрічка або нанесений шар феромагнітного матеріалу на нижніх частинах вертикальних стінок напівпляшок при використанні ємності в процесі з'єднання та роз'єднання двох ідентичних складових ємностей, можуть втратити свої сполучні властивості, що призведе до невиконання функції вузла з'єднання і, як наслідок, комбінована ємність втратить єдність складових ємностей. Також наявність спільної кришки при використанні різних наповнювачів незалежних складових частин ємності є неприйнятним з естетичної та гігієнічної точок зору та є незручним у використанні. Також конструкція відомої комбінованої ємності у вигляді пляшки передбачає обмеження по використанню асортименту наповнювачів вмістилищ, також і обумовлює використання в них тільки рідини. Крім цього конструкція відомої комбінованої ємності передбачає обмежену кількості окремих складових ємностей - тільки двох вмістилищ, що є також недоліком. Таким чином, відома комбінована ємність має складну конструкцію, недостатню надійність з'єднання незалежних складових ємностей між собою при обмежених функціональних можливостях та незручності у її використанні. В основу корисної моделі поставлено задачу удосконалення комбінованої ємності, в якій шляхом нового виконання елементів, нового розміщення елементів, створюється збірнорозбірна конструкція набору окремих складових ємностей шляхом фіксованого скріплення їх стінок за рахунок утворення між боковими стінками окремих складових ємностей замкового з'єднання, а саме за рахунок спряження заглибин і виступів їх стінок, які є пазами і виступами вузла з'єднання, при вставлянні виступів в пази, чим забезпечується простота конструкції та 1 UA 100368 U 5 10 15 20 25 30 35 40 45 50 55 60 підвищується надійність з'єднання окремих складових ємностей між собою при розширенні функціональних можливостей комбінованої ємності та підвищенні зручності у її використанні. Задача, що ставиться, вирішується тим, що комбінована ємність складається з окремих складових ємностей, скріплених між собою за допомогою вузла з'єднання, кожна з складових ємностей включає стінку та днище, новим є те, що вузлом з'єднання є виступ, щонайменше один, на стінці однієї складової ємності та паз, щонайменше один, у стінці іншої складової ємності, які виконані з можливістю їх спряження і скріплення стінок складових ємностей при вставлянні виступу у паз, причому як паз, так і виступ є тілом стінки відповідної складової ємності. Також новим є те, що виступ та паз виконані із можливістю їх спряження і скріплення передньої та задньої або бокових, або округлених, або в іншій комбінації, стінок складових ємностей. Також новим є те, що верхня та нижня стінки виступу починаються у виконаних на стінці складової ємності западинах та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону найбільш виступаючої поверхні виступу, а верхня та нижня стінки паза починаються на виконаних на стінці складової ємності узвишшях та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону заглиблення паза, причому як виступ та паз, так і западини та узвишшя виконані із можливістю їх спряження відповідно із примиканням стінок або частин стінок складових ємностей, на одній з яких виконаний паз, а на іншій - виступ. Також новим є те, що включає проміжну складову ємність, щонайменше одну, яка на одній стінці має виступ, а на іншій - паз, або яка на різних стінках має виступи, або на різних стінках має пази. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний. Виконання комбінованої ємності складеною з окремих складових ємностей, скріплених між собою за допомогою вузла з'єднання, в якій вузлом з'єднання є виступ однієї складової ємності та паз іншої складової ємності, які виконані з можливістю їх спряження і скріплення стінок складових ємностей при вставлянні виступу у паз, і при цьому як паз, так і виступ є тілом стінки відповідної складової ємності, дозволяє без додаткових конструктивних елементів утворити збірно-розбірний набір з окремих складових ємностей, якому властиве просте та надійне закріплення між ними. Компактність багатоскладового набору ємностей обумовлює зручність у пакуванні, транспортуванні і використанні. Також заявлене виконання вузла з'єднання дозволяє здійснювати безперешкодне з'єднання та роз'єднання окремих складових ємностей необмежену кількість разів за потребою. Це дуже доречне при необхідності повільно-дозованого витрачання вмісту складових ємностей, зміну складових ємностей та обумовлює підвищену зручність у її використанні. При цьому, можливість виконання вузла з'єднання з виступів, за кількістю більше одного, однієї складової ємності та з відповідних їм пазів, за кількістю більше одного, іншої складової ємності додають конструкції більшої надійності поєднання складових ємностей у набір, що з'єднуються та складаються в єдину комбіновану ємність. Запропонований вузол з'єднання окремих ємностей у комбіновану ємність дозволяє використовувати як складові частини ємності різної об'ємної конфігурації. Можливість використання у наборі окремих складових ємностей різної форми впливає на можливість використання як наповнювачів, середовищ різних по в'язкості та текстурі, які потребують своїх, властивих тільки для них конструктивних особливостей, таких як об'єм, форма, наявність і форма додаткових елементів, наприклад горлиця та кришки. Це розширює функціональні можливості комбінованої ємності. Виконання паза вузла з'єднання окремих складових ємностей як заглиблення тіла стінки однієї складової ємності, виконання виступу вузла з'єднання як виступ тіла стінки іншої складової ємності обумовлює технологічність виготовлення елементів конструкції, виключає використання додаткових окремих деталей (елементів), що спрощує саму конструкцію комбінованої ємності та підвищує її надійність. Виконання виступу та паза із можливістю їх спряження і скріплення передньої та задньої або бокових, або округлених, або в іншій комбінації, стінок складових ємностей дозволяє здійснювати компонування окремих складових ємностей в комбіновану ємність різного формату по кількості та розміщенню складових одиниць, що забезпечує універсальність корисної моделі та підвищує зручність користування. Виконання виступів та пазів такими, що верхня та нижня стінки виступу починаються у виконаних на стінці складової ємності западинах та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону найбільш виступаючої поверхні виступу, а верхня та 2 UA 100368 U 5 10 15 20 25 30 35 40 45 50 55 60 нижня стінки паза починаються на виконаних на стінці складової ємності узвишшях та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону заглиблення паза, причому як виступ та паз, так і западини та узвишшя виконані із можливістю їх спряження відповідно із примиканням стінок або частин стінок складових ємностей, на одній з яких виконаний паз, а на іншій - виступ, забезпечує технологічність та підвищену надійність вузла з'єднання та, відповідно, з'єднання окремих складових ємностей в одну. Можливість включення у заявлену комбіновану ємність проміжної складової ємності, щонайменше однієї, яка на одній стінці має виступ, а на іншій - паз, або яка на різних стінках має виступи, або на різних стінках має пази, дозволяє створювати набір з окремих складових ємностей, кількість яких не обмежується двома складовими, що дозволяє складати різні багатоскладові набори за функціонально-споживчою потребою, обумовлюючи розширення функціональних можливостей комбінованої ємності та зручність у використанні, що є значною перевагою по відношенню до прототипу. Корисна модель пояснюється приведеним кресленням, де на фіг. 1 - зображення двох окремих складових ємностей комбінованої ємності; на фіг. 2 - зображення комбінованої ємності, що складається з двох окремих складових ємностей; на фіг. 3 - зображення трьох окремих складових ємностей комбінованої ємності з; на фіг. 4 - комбінована ємність, що складається з трьох окремих складових ємностей (приклад 1); на фіг. 5 - комбінована ємність, що складається з трьох окремих складових ємностей (приклад 2). Комбінована ємність може складатись з кількох, наприклад двох, трьох або більше окремих складових ємностей. В одному з можливих виконань комбінована ємність складається з двох окремих складових ємностей 1, 2, що мають знизу днища та стінки 3, 4, які є боковими та скріплені вузлом 5 з'єднання. При цьому ємності 1, 2 можуть бути сформовані таким чином, що кожна з них може мати різну просторову конфігурацію, наприклад ємності можуть бути у вигляді паралелепіпедів, мати циліндричну або іншу форму за естетичною, ергономічною потребою чи функціональним призначенням. Вузол 5 з'єднання складається з виступу 6 однієї складової ємності 1 та паза 7 іншої складової ємності 2, які виконані з можливістю їх спряження і скріплення стінок 3, 4 складових ємностей 1, 2 при вставлянні виступу 6 у паз 7. При цьому виступ 6 є тілом стінки 3 ємності 1, а паз 5 є тілом стінки 4 ємності 2, тобто сама стінка або самі стінки мають конфігурацію, яка утворює виступ та/або паз відповідно. Вузол 5 з'єднання може бути виконаний також як два і більше виступів 6, виконаних на стінці 3, а саме утворених самою стінкою однієї складової ємності 1 та відповідних їм, як два і більше, пазів 7, виконаних на стінці 4, а саме утворених самою стінкою другої складової ємності 2. Форма виступів 6 та відповідних їм пазів 7 вузла 5 з'єднання може бути різноманітною. Найбільш технологічним та надійним вузлом 5 з'єднання окремих складових ємностей 1, 2 в одну комбіновану ємність є такий, в якому стінки виступу 6 починаються у виконаних на стінці 3 складової ємності 1 западинах та виконані під кутом, виступ орієнтований у одному з можливих виконань вертикально, розширюється в сторону найбільш виступаючої поверхні виступу 6, при цьому виступ виконаний виступаючим у горизонтальній площині, а стінки паза 7 починаються на виконаних на стінці 4 складової ємності 2 узвишшях та виконані під кутом, паз орієнтований у одному з можливих виконань вертикально, відповідно до виступу 6 розширюється в сторону заглиблення паза 7, який заглиблюється у горизонтальній площині в середину складової ємності 2. Іншими словами, верхня та нижня стінки виступу 6 починаються у виконаних на стінці 3 складової ємності 1 вище та нижче западинах та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону найбільш виступаючої поверхні виступу, а верхня та нижня стінки паза 7 починаються на виконаних на стінці 4 складової ємності 2 вище та нижче узвишшях та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону заглиблення паза. Виступ та паз виконані збоку переважно в середній частині складових ємностей. При цьому як виступ 6 та паз 7, так і западини та узвишшя виконані із можливістю їх спряження, тобто є такими, що спрягаються, відповідно із примиканням стінок 3, 4 або частин стінок 3, 4 складових ємностей 1, 2, на одній з яких виконаний паз 7, а на іншій - виступ 6. Переважно при виконанні складових ємностей однієї висоти виступ та паз виконані на одному рівні відносно днищ складових ємностей 1, 2 для забезпечення стійкості та зручності користування. Стінки виступу та паза можуть починатись на рівних ділянках стінок відповідних складових ємностей, які не містять западини та узвишшя. Однак западини та узвишшя при їх наявності складають додаткові вузли з'єднання. Комбінована ємність може мати вигляд набору ємностей за кількістю більше ніж дві. При цьому, як приклад, між складовими ємностями 1, 2, на стінках 3, 4 яких виконані елементи вузла 3 UA 100368 U 5 10 15 20 25 30 35 40 45 50 55 5 з'єднання (виступ 6 ємності 1 та паз 7 ємності 2), встановлена одна чи декілька проміжних складових ємностей 8, кожна з яких на одній стінці 9 має виступ 11, а на другій стінці 10 - паз 12, або яка на різних стінках 9, 10 має виступи 11, або на різних стінках 9, 10 має пази 12. Комбінована ємність формується таким чином. Для формування комбінованої ємності, яка складається з двох складових одиниць, поєднують дві незалежні складові ємності 1, 2 за допомогою вузла 5 з'єднання, а саме: виступ 6, який є тілом стінки 3, однієї складової ємності 1 вставляють в паз 7, який є тілом стінки 4, іншої складової ємності 2. При цьому стінки 3, 4 складових ємностей 1, 2 скріплюють між собою за допомогою вузла 5 з'єднання. Для відтворення більш надійного вузла 5 з'єднання складових ємностей 1, 2 на стінках 3, 4 складових ємностей 1, 2 формують більше ніж одну пару виступпаз. Для формування комбінованої ємності, яка складається, наприклад, з трьох складових одиниць, між складовими ємностями 1, 2, на стінках 3, 4 яких виконані елементи вузла 5 з'єднання (виступ 6 ємності 1 та паз 7 ємності 2), встановлюють одну чи декілька проміжних складових ємностей 8, кожна з яких на одній стінці 9 має виступ 11, а на другій стінці 10 - паз 12 (фіг. 4). При цьому виступ, який є тілом стінки 3 однієї складової ємності 1, вставляють в паз 12, який є тілом стінки 10 проміжної складової ємності 8, а виступ 11, який є тілом стінки 9 проміжної складової ємності 8, вставляють в паз 7, який є тілом стінки 4 іншої складової ємності 2. При виконанні проміжних складових ємностей 8 такою, що на різних стінках 9, 10 має виступи 11, або на різних стінках 9, 10 має пази 12 (фіг. 5), складові ємності, які із нею з'єднують, мають з боку з'єднання паз або виступ відповідно. Для відтворення більш надійних вузлів 5 з'єднання складових ємностей 1, 2 і проміжної складової ємності 8 на стінках 2 складових ємностей 1, 2 і стінках 9, 10 проміжної складової ємності 8 формують більше ніж одну пару виступ 6 - паз 12, виступ 11 - паз 7. Для формування комбінованої ємності, яка складається з складових одиниць більше трьох, поєднують дві складові ємності 1, 2 і необхідну кількість проміжних складових ємностей 8. Складові ємності можуть мати різне наповнення, наприклад засоби для догляду за шкірою обличчя, які використовують один після іншого, або засоби для догляду за волоссям, наприклад шампунь та бальзам, або інші, які завжди будуть під рукою у користувача в потрібному наборі в комбінованій ємності, універсальній, надійній, зручній у використанні. Комбінована ємність, що заявляється, може бути виготовлена на відомому устаткуванні, наприклад обладнанні для пресування, з використанням відомих матеріалів, наприклад скла, пластмаси, та інших синтетичних матеріалів, що підтверджує промислову придатність об'єкту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Комбінована ємність, що складається з окремих складових ємностей, скріплених між собою за допомогою вузла з'єднання, кожна з складових ємностей включає стінку та днище, яка відрізняється тим, що вузлом з'єднання є виступ, щонайменше один, на стінці однієї складової ємності та паз, щонайменше один, у стінці іншої складової ємності, які виконані з можливістю їх спряження і скріплення стінок складових ємностей при вставлянні виступу у паз, причому як паз, так і виступ є тілом стінки відповідної складової ємності. 2. Комбінована ємність за п. 1, яка відрізняється тим, що виступ та паз виконані із можливістю їх спряження і скріплення передньої та задньої або бокових, або округлених, або в іншій комбінації, стінок складових ємностей. 3. Комбінована ємність за п. 1, яка відрізняється тим, що верхня та нижня стінки виступу починаються у виконаних на стінці складової ємності западинах та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону найбільш виступаючої поверхні виступу, а верхня та нижня стінки пазу починаються на виконаних на стінці складової ємності узвишшях та виконані під кутом одна до іншої із збільшенням відстані між ними в сторону заглиблення паза, причому як виступ та паз, так і западини та узвишшя виконані із можливістю їх спряження відповідно із примиканням стінок або частин стінок складових ємностей, на одній з яких виконаний паз, а на іншій - виступ. 4. Комбінована ємність за п. 1, яка відрізняється тим, що включає проміжну складову ємність, щонайменше одну, яка на одній стінці має виступ, а на іншій - паз, або яка на різних стінках має виступи, або на різних стінках має пази. 4 UA 100368 U 5 UA 100368 U 6 UA 100368 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
