Спосіб керування потоком мережних служб ptn

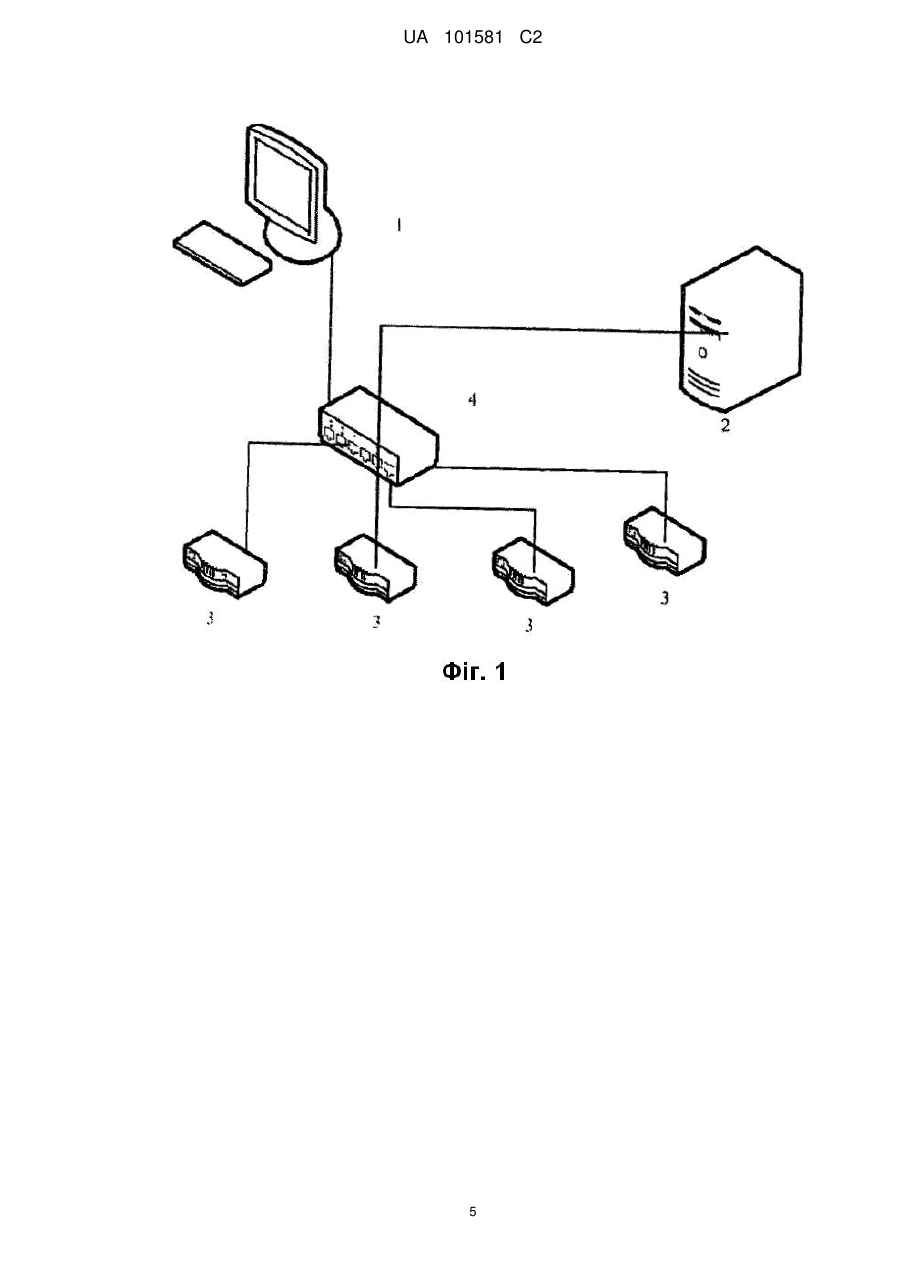

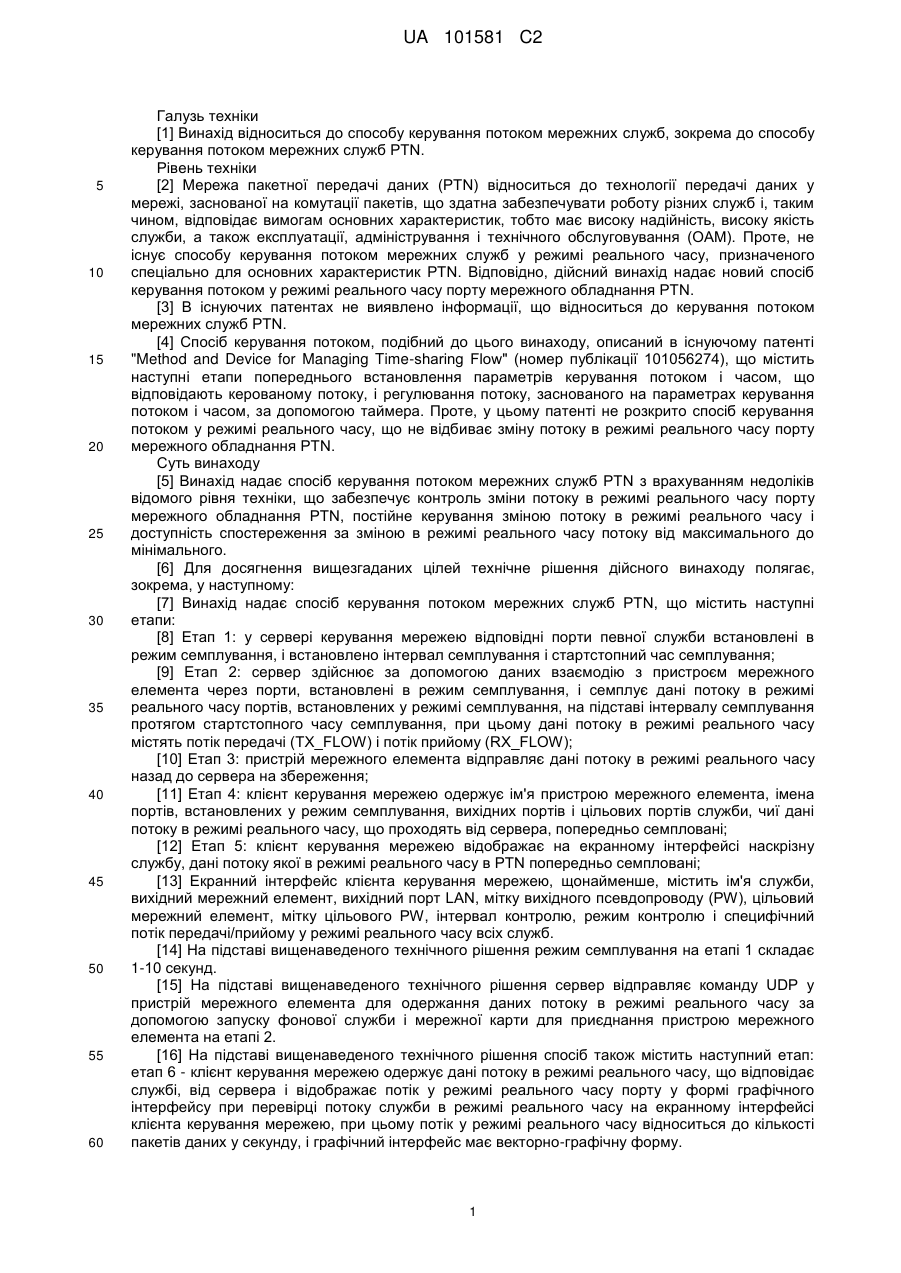

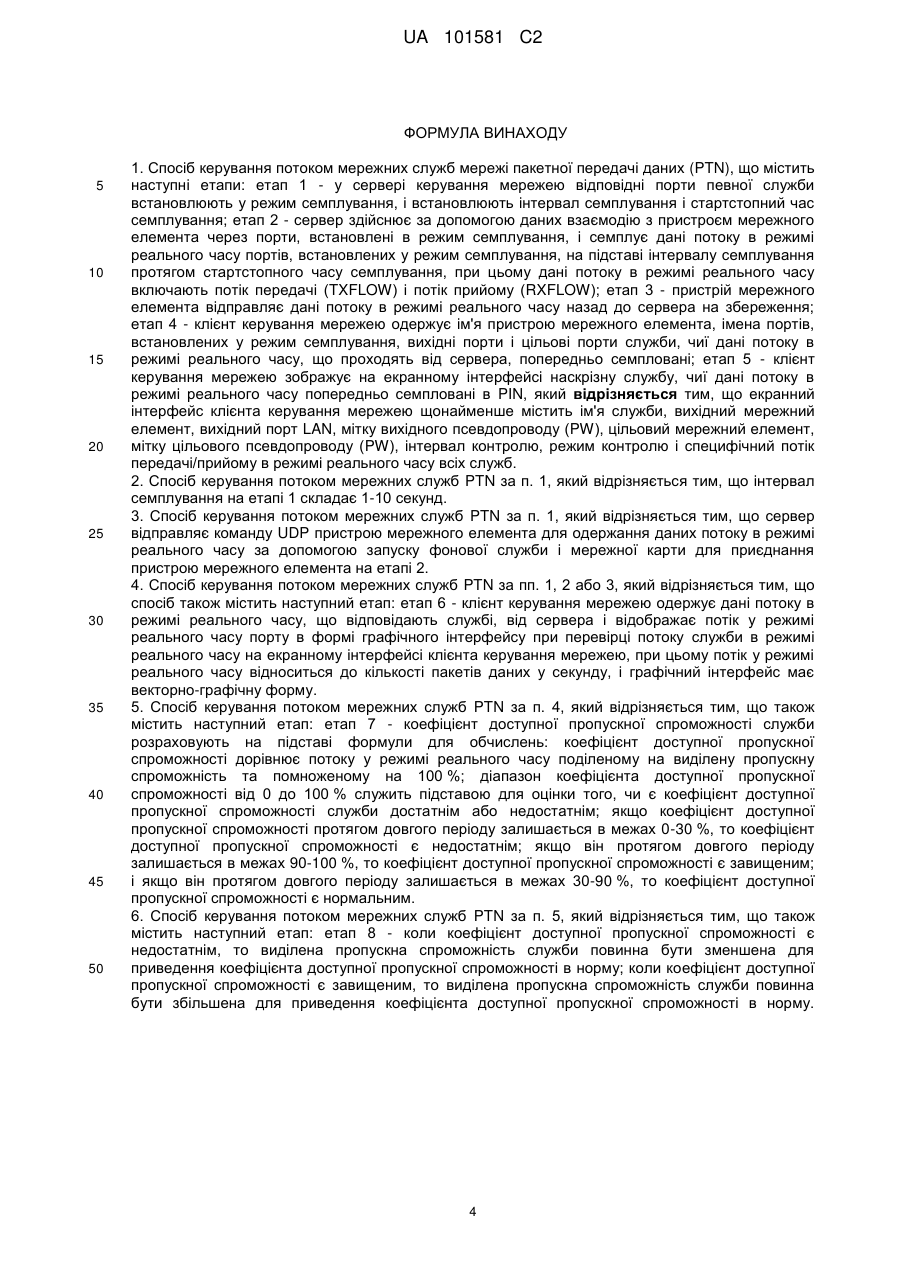

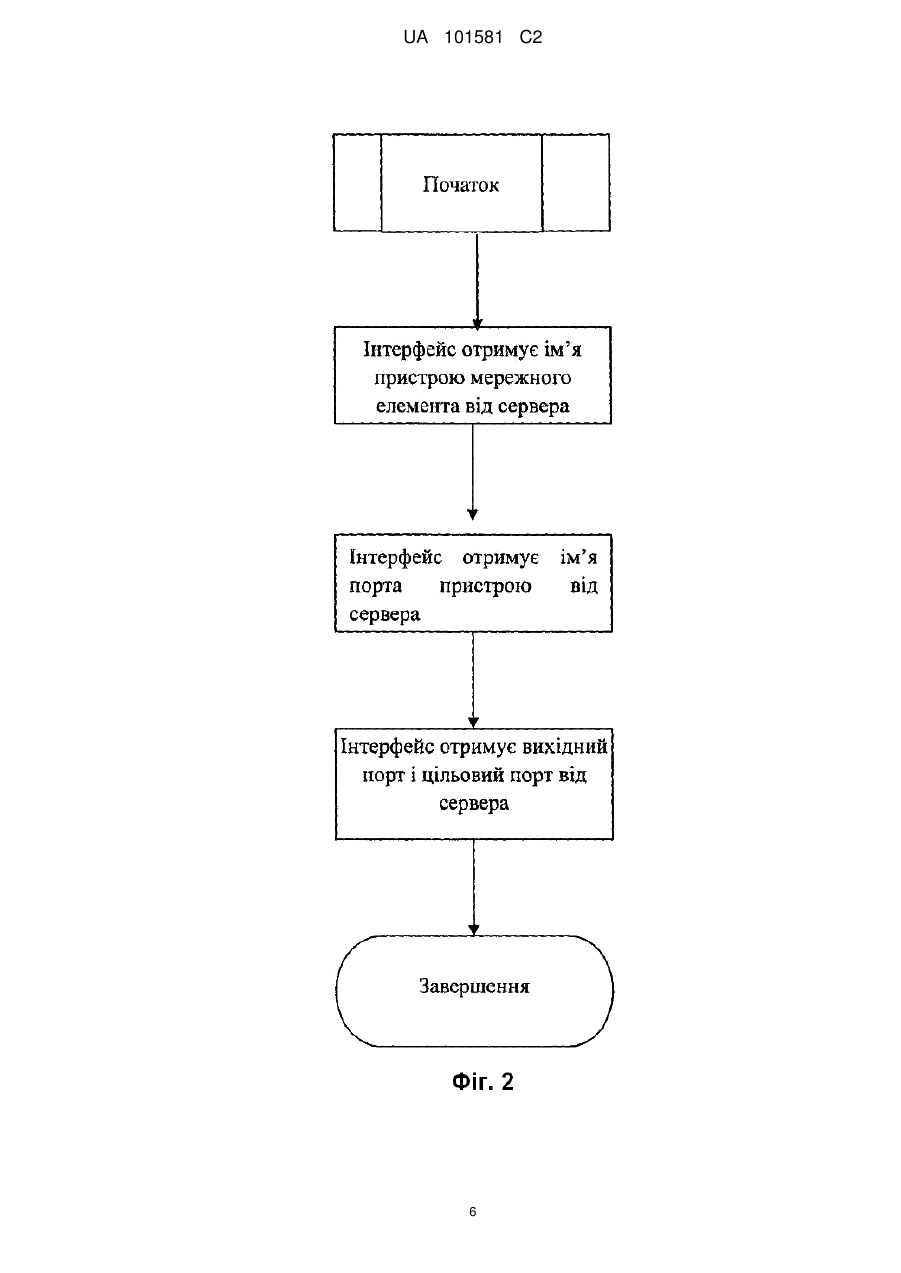

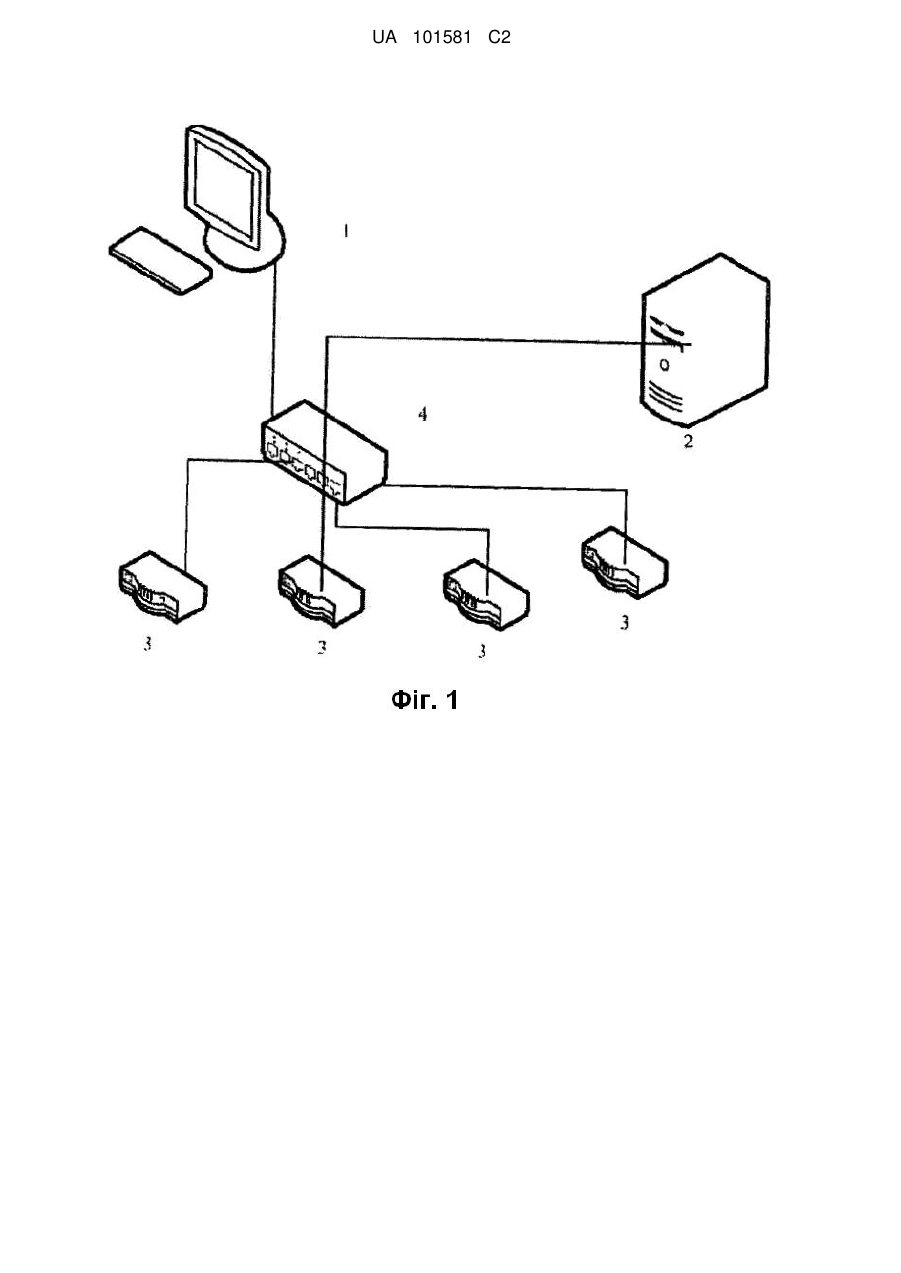

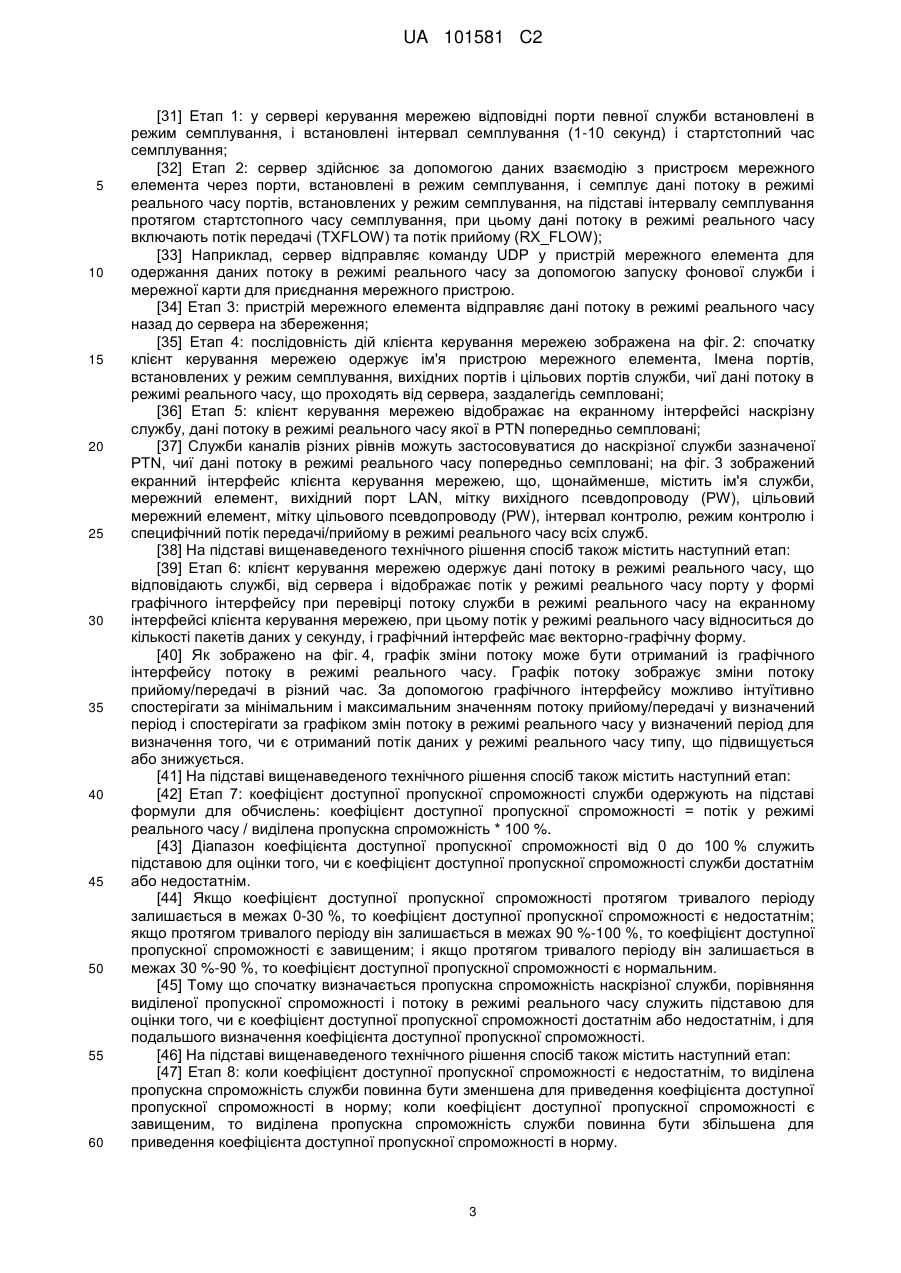

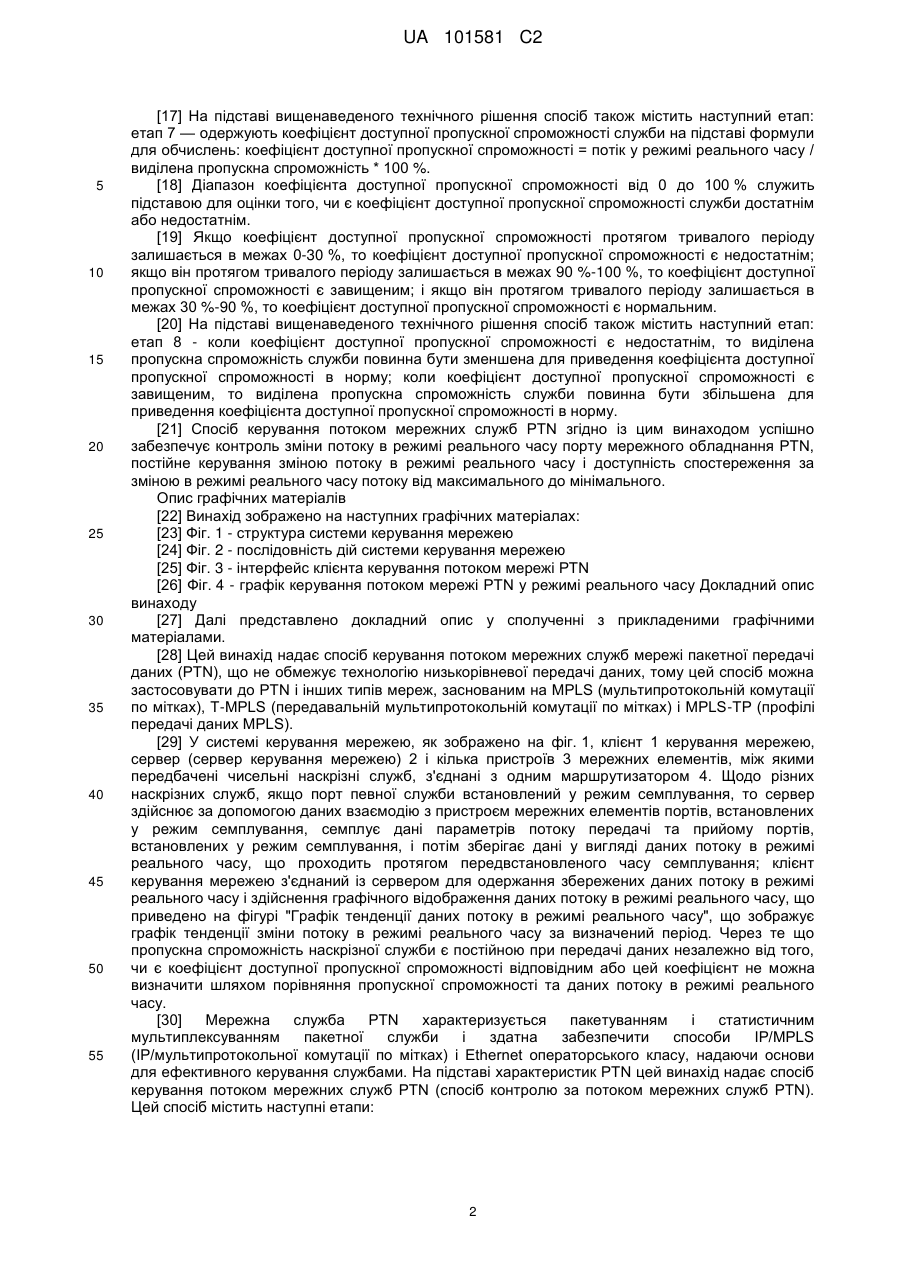

Реферат: Цей винахід надає спосіб керування потоком мережних служб мережі пакетної передачі даних (PTN). Спосіб містить наступні етапи: етап 1 - у сервері керування мережею відповідні порти певної служби встановлені в режим семплування, і встановлені інтервал семплування і стартстопний час семплування; етап 2 - сервер семплує дані потоку в режимі реального часу портів, встановлених у режим семплування, на підставі інтервалу семплування протягом стартстопного часу семплування; етап 3 - пристрій мережного елемента відправляє дані потоку в режимі реального часу назад до сервера на збереження; етап 4 - від сервера клієнт керування мережею одержує ім'я пристрою мережного елемента, імена портів, встановлених у режим семплування вихідних портів і цільових портів служби, чиї дані потоку в режимі реального часу, що проходять від сервера, попередньо семпловані; етап 5 - клієнт керування мережею зображує на екранному інтерфейсі наскрізну службу, чиї дані потоку в режимі реального часу попередньо семпловані в PTN. Завдяки способу згідно із цим винаходом зміна потоку в режимі реального часу портів мережного пристрою мережі PTN може контролюватися в режимі реального часу, зміною в режимі реального часу можна постійно керувати, а також можна спостерігати зміну в режимі реального часу потоку від максимального до мінімального. UA 101581 C2 (12) UA 101581 C2 UA 101581 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки [1] Винахід відноситься до способу керування потоком мережних служб, зокрема до способу керування потоком мережних служб PTN. Рівень техніки [2] Мережа пакетної передачі даних (PTN) відноситься до технології передачі даних у мережі, заснованої на комутації пакетів, що здатна забезпечувати роботу різних служб і, таким чином, відповідає вимогам основних характеристик, тобто має високу надійність, високу якість служби, а також експлуатації, адміністрування і технічного обслуговування (ОАМ). Проте, не існує способу керування потоком мережних служб у режимі реального часу, призначеного спеціально для основних характеристик PTN. Відповідно, дійсний винахід надає новий спосіб керування потоком у режимі реального часу порту мережного обладнання PTN. [3] В існуючих патентах не виявлено інформації, що відноситься до керування потоком мережних служб PTN. [4] Спосіб керування потоком, подібний до цього винаходу, описаний в існуючому патенті "Method and Device for Managing Time-sharing Flow" (номер публікації 101056274), що містить наступні етапи попереднього встановлення параметрів керування потоком і часом, що відповідають керованому потоку, і регулювання потоку, заснованого на параметрах керування потоком і часом, за допомогою таймера. Проте, у цьому патенті не розкрито спосіб керування потоком у режимі реального часу, що не відбиває зміну потоку в режимі реального часу порту мережного обладнання PTN. Суть винаходу [5] Винахід надає спосіб керування потоком мережних служб PTN з врахуванням недоліків відомого рівня техніки, що забезпечує контроль зміни потоку в режимі реального часу порту мережного обладнання PTN, постійне керування зміною потоку в режимі реального часу і доступність спостереження за зміною в режимі реального часу потоку від максимального до мінімального. [6] Для досягнення вищезгаданих цілей технічне рішення дійсного винаходу полягає, зокрема, у наступному: [7] Винахід надає спосіб керування потоком мережних служб PTN, що містить наступні етапи: [8] Етап 1: у сервері керування мережею відповідні порти певної служби встановлені в режим семплування, і встановлено інтервал семплування і стартстопний час семплування; [9] Етап 2: сервер здійснює за допомогою даних взаємодію з пристроєм мережного елемента через порти, встановлені в режим семплування, і семплує дані потоку в режимі реального часу портів, встановлених у режимі семплування, на підставі інтервалу семплування протягом стартстопного часу семплування, при цьому дані потоку в режимі реального часу містять потік передачі (TX_FLOW) і потік прийому (RX_FLOW); [10] Етап 3: пристрій мережного елемента відправляє дані потоку в режимі реального часу назад до сервера на збереження; [11] Етап 4: клієнт керування мережею одержує ім'я пристрою мережного елемента, імена портів, встановлених у режим семплування, вихідних портів і цільових портів служби, чиї дані потоку в режимі реального часу, що проходять від сервера, попередньо семпловані; [12] Етап 5: клієнт керування мережею відображає на екранному інтерфейсі наскрізну службу, дані потоку якої в режимі реального часу в PTN попередньо семпловані; [13] Екранний інтерфейс клієнта керування мережею, щонайменше, містить ім'я служби, вихідний мережний елемент, вихідний порт LAN, мітку вихідного псевдопроводу (PW), цільовий мережний елемент, мітку цільового PW, інтервал контролю, режим контролю і специфічний потік передачі/прийому у режимі реального часу всіх служб. [14] На підставі вищенаведеного технічного рішення режим семплування на етапі 1 складає 1-10 секунд. [15] На підставі вищенаведеного технічного рішення сервер відправляє команду UDP у пристрій мережного елемента для одержання даних потоку в режимі реального часу за допомогою запуску фонової служби і мережної карти для приєднання пристрою мережного елемента на етапі 2. [16] На підставі вищенаведеного технічного рішення спосіб також містить наступний етап: етап 6 - клієнт керування мережею одержує дані потоку в режимі реального часу, що відповідає службі, від сервера і відображає потік у режимі реального часу порту у формі графічного інтерфейсу при перевірці потоку служби в режимі реального часу на екранному інтерфейсі клієнта керування мережею, при цьому потік у режимі реального часу відноситься до кількості пакетів даних у секунду, і графічний інтерфейс має векторно-графічну форму. 1 UA 101581 C2 5 10 15 20 25 30 35 40 45 50 55 [17] На підставі вищенаведеного технічного рішення спосіб також містить наступний етап: етап 7 — одержують коефіцієнт доступної пропускної спроможності служби на підставі формули для обчислень: коефіцієнт доступної пропускної спроможності = потік у режимі реального часу / виділена пропускна спроможність * 100 %. [18] Діапазон коефіцієнта доступної пропускної спроможності від 0 до 100 % служить підставою для оцінки того, чи є коефіцієнт доступної пропускної спроможності служби достатнім або недостатнім. [19] Якщо коефіцієнт доступної пропускної спроможності протягом тривалого періоду залишається в межах 0-30 %, то коефіцієнт доступної пропускної спроможності є недостатнім; якщо він протягом тривалого періоду залишається в межах 90 %-100 %, то коефіцієнт доступної пропускної спроможності є завищеним; і якщо він протягом тривалого періоду залишається в межах 30 %-90 %, то коефіцієнт доступної пропускної спроможності є нормальним. [20] На підставі вищенаведеного технічного рішення спосіб також містить наступний етап: етап 8 - коли коефіцієнт доступної пропускної спроможності є недостатнім, то виділена пропускна спроможність служби повинна бути зменшена для приведення коефіцієнта доступної пропускної спроможності в норму; коли коефіцієнт доступної пропускної спроможності є завищеним, то виділена пропускна спроможність служби повинна бути збільшена для приведення коефіцієнта доступної пропускної спроможності в норму. [21] Спосіб керування потоком мережних служб PTN згідно із цим винаходом успішно забезпечує контроль зміни потоку в режимі реального часу порту мережного обладнання PTN, постійне керування зміною потоку в режимі реального часу і доступність спостереження за зміною в режимі реального часу потоку від максимального до мінімального. Опис графічних матеріалів [22] Винахід зображено на наступних графічних матеріалах: [23] Фіг. 1 - структура системи керування мережею [24] Фіг. 2 - послідовність дій системи керування мережею [25] Фіг. 3 - інтерфейс клієнта керування потоком мережі PTN [26] Фіг. 4 - графік керування потоком мережі PTN у режимі реального часу Докладний опис винаходу [27] Далі представлено докладний опис у сполученні з прикладеними графічними матеріалами. [28] Цей винахід надає спосіб керування потоком мережних служб мережі пакетної передачі даних (PTN), що не обмежує технологію низькорівневої передачі даних, тому цей спосіб можна застосовувати до PTN і інших типів мереж, заснованим на MPLS (мультипротокольній комутації по мітках), T-MPLS (передавальній мультипротокольній комутації по мітках) і MPLS-TP (профілі передачі даних MPLS). [29] У системі керування мережею, як зображено на фіг. 1, клієнт 1 керування мережею, сервер (сервер керування мережею) 2 і кілька пристроїв 3 мережних елементів, між якими передбачені чисельні наскрізні служб, з'єднані з одним маршрутизатором 4. Щодо різних наскрізних служб, якщо порт певної служби встановлений у режим семплування, то сервер здійснює за допомогою даних взаємодію з пристроєм мережних елементів портів, встановлених у режим семплування, семплує дані параметрів потоку передачі та прийому портів, встановлених у режим семплування, і потім зберігає дані у вигляді даних потоку в режимі реального часу, що проходить протягом передвстановленого часу семплування; клієнт керування мережею з'єднаний із сервером для одержання збережених даних потоку в режимі реального часу і здійснення графічного відображення даних потоку в режимі реального часу, що приведено на фігурі "Графік тенденції даних потоку в режимі реального часу", що зображує графік тенденції зміни потоку в режимі реального часу за визначений період. Через те що пропускна спроможність наскрізної служби є постійною при передачі даних незалежно від того, чи є коефіцієнт доступної пропускної спроможності відповідним або цей коефіцієнт не можна визначити шляхом порівняння пропускної спроможності та даних потоку в режимі реального часу. [30] Мережна служба PTN характеризується пакетуванням і статистичним мультиплексуванням пакетної служби і здатна забезпечити способи IP/MPLS (ІР/мультипротокольної комутації по мітках) і Ethernet операторського класу, надаючи основи для ефективного керування службами. На підставі характеристик PTN цей винахід надає спосіб керування потоком мережних служб PTN (спосіб контролю за потоком мережних служб PTN). Цей спосіб містить наступні етапи: 2 UA 101581 C2 5 10 15 20 25 30 35 40 45 50 55 60 [31] Етап 1: у сервері керування мережею відповідні порти певної служби встановлені в режим семплування, і встановлені інтервал семплування (1-10 секунд) і стартстопний час семплування; [32] Етап 2: сервер здійснює за допомогою даних взаємодію з пристроєм мережного елемента через порти, встановлені в режим семплування, і семплує дані потоку в режимі реального часу портів, встановлених у режим семплування, на підставі інтервалу семплування протягом стартстопного часу семплування, при цьому дані потоку в режимі реального часу включають потік передачі (TXFLOW) та потік прийому (RX_FLOW); [33] Наприклад, сервер відправляє команду UDP у пристрій мережного елемента для одержання даних потоку в режимі реального часу за допомогою запуску фонової служби і мережної карти для приєднання мережного пристрою. [34] Етап 3: пристрій мережного елемента відправляє дані потоку в режимі реального часу назад до сервера на збереження; [35] Етап 4: послідовність дій клієнта керування мережею зображена на фіг. 2: спочатку клієнт керування мережею одержує ім'я пристрою мережного елемента, Імена портів, встановлених у режим семплування, вихідних портів і цільових портів служби, чиї дані потоку в режимі реального часу, що проходять від сервера, заздалегідь семпловані; [36] Етап 5: клієнт керування мережею відображає на екранному інтерфейсі наскрізну службу, дані потоку в режимі реального часу якої в PTN попередньо семпловані; [37] Служби каналів різних рівнів можуть застосовуватися до наскрізної служби зазначеної PTN, чиї дані потоку в режимі реального часу попередньо семпловані; на фіг. 3 зображений екранний інтерфейс клієнта керування мережею, що, щонайменше, містить ім'я служби, мережний елемент, вихідний порт LAN, мітку вихідного псевдопроводу (PW), цільовий мережний елемент, мітку цільового псевдопроводу (PW), інтервал контролю, режим контролю і специфічний потік передачі/прийому в режимі реального часу всіх служб. [38] На підставі вищенаведеного технічного рішення спосіб також містить наступний етап: [39] Етап 6: клієнт керування мережею одержує дані потоку в режимі реального часу, що відповідають службі, від сервера і відображає потік у режимі реального часу порту у формі графічного інтерфейсу при перевірці потоку служби в режимі реального часу на екранному інтерфейсі клієнта керування мережею, при цьому потік у режимі реального часу відноситься до кількості пакетів даних у секунду, і графічний інтерфейс має векторно-графічну форму. [40] Як зображено на фіг. 4, графік зміни потоку може бути отриманий із графічного інтерфейсу потоку в режимі реального часу. Графік потоку зображує зміни потоку прийому/передачі в різний час. За допомогою графічного інтерфейсу можливо інтуїтивно спостерігати за мінімальним і максимальним значенням потоку прийому/передачі у визначений період і спостерігати за графіком змін потоку в режимі реального часу у визначений період для визначення того, чи є отриманий потік даних у режимі реального часу типу, що підвищується або знижується. [41] На підставі вищенаведеного технічного рішення спосіб також містить наступний етап: [42] Етап 7: коефіцієнт доступної пропускної спроможності служби одержують на підставі формули для обчислень: коефіцієнт доступної пропускної спроможності = потік у режимі реального часу / виділена пропускна спроможність * 100 %. [43] Діапазон коефіцієнта доступної пропускної спроможності від 0 до 100 % служить підставою для оцінки того, чи єкоефіцієнт доступної пропускної спроможності служби достатнім або недостатнім. [44] Якщо коефіцієнт доступної пропускної спроможності протягом тривалого періоду залишається в межах 0-30 %, то коефіцієнт доступної пропускної спроможності є недостатнім; якщо протягом тривалого періоду він залишається в межах 90 %-100 %, то коефіцієнт доступної пропускної спроможності є завищеним; і якщо протягом тривалого періоду він залишається в межах 30 %-90 %, то коефіцієнт доступної пропускної спроможності є нормальним. [45] Тому що спочатку визначається пропускна спроможність наскрізної служби, порівняння виділеної пропускної спроможності і потоку в режимі реального часу служить підставою для оцінки того, чи є коефіцієнт доступної пропускної спроможності достатнім або недостатнім, і для подальшого визначення коефіцієнта доступної пропускної спроможності. [46] На підставі вищенаведеного технічного рішення спосіб також містить наступний етап: [47] Етап 8: коли коефіцієнт доступної пропускної спроможності є недостатнім, то виділена пропускна спроможність служби повинна бути зменшена для приведення коефіцієнта доступної пропускної спроможності в норму; коли коефіцієнт доступної пропускної спроможності є завищеним, то виділена пропускна спроможність служби повинна бути збільшена для приведення коефіцієнта доступної пропускної спроможності в норму. 3 UA 101581 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Спосіб керування потоком мережних служб мережі пакетної передачі даних (PTN), що містить наступні етапи: етап 1 - у сервері керування мережею відповідні порти певної служби встановлюють у режим семплування, і встановлюють інтервал семплування і стартстопний час семплування; етап 2 - сервер здійснює за допомогою даних взаємодію з пристроєм мережного елемента через порти, встановлені в режим семплування, і семплує дані потоку в режимі реального часу портів, встановлених у режим семплування, на підставі інтервалу семплування протягом стартстопного часу семплування, при цьому дані потоку в режимі реального часу включають потік передачі (TXFLOW) і потік прийому (RXFLOW); етап 3 - пристрій мережного елемента відправляє дані потоку в режимі реального часу назад до сервера на збереження; етап 4 - клієнт керування мережею одержує ім'я пристрою мережного елемента, імена портів, встановлених у режим семплування, вихідні порти і цільові порти служби, чиї дані потоку в режимі реального часу, що проходять від сервера, попередньо семпловані; етап 5 - клієнт керування мережею зображує на екранному інтерфейсі наскрізну службу, чиї дані потоку в режимі реального часу попередньо семпловані в PIN, який відрізняється тим, що екранний інтерфейс клієнта керування мережею щонайменше містить ім'я служби, вихідний мережний елемент, вихідний порт LAN, мітку вихідного псевдопроводу (PW), цільовий мережний елемент, мітку цільового псевдопроводу (PW), інтервал контролю, режим контролю і специфічний потік передачі/прийому в режимі реального часу всіх служб. 2. Спосіб керування потоком мережних служб PTN за п. 1, який відрізняється тим, що інтервал семплування на етапі 1 складає 1-10 секунд. 3. Спосіб керування потоком мережних служб PTN за п. 1, який відрізняється тим, що сервер відправляє команду UDP пристрою мережного елемента для одержання даних потоку в режимі реального часу за допомогою запуску фонової служби і мережної карти для приєднання пристрою мережного елемента на етапі 2. 4. Спосіб керування потоком мережних служб PTN за пп. 1, 2 або 3, який відрізняється тим, що спосіб також містить наступний етап: етап 6 - клієнт керування мережею одержує дані потоку в режимі реального часу, що відповідають службі, від сервера і відображає потік у режимі реального часу порту в формі графічного інтерфейсу при перевірці потоку служби в режимі реального часу на екранному інтерфейсі клієнта керування мережею, при цьому потік у режимі реального часу відноситься до кількості пакетів даних у секунду, і графічний інтерфейс має векторно-графічну форму. 5. Спосіб керування потоком мережних служб PTN за п. 4, який відрізняється тим, що також містить наступний етап: етап 7 - коефіцієнт доступної пропускної спроможності служби розраховують на підставі формули для обчислень: коефіцієнт доступної пропускної спроможності дорівнює потоку у режимі реального часу поділеному на виділену пропускну спроможність та помноженому на 100 %; діапазон коефіцієнта доступної пропускної спроможності від 0 до 100 % служить підставою для оцінки того, чи є коефіцієнт доступної пропускної спроможності служби достатнім або недостатнім; якщо коефіцієнт доступної пропускної спроможності протягом довгого періоду залишається в межах 0-30 %, то коефіцієнт доступної пропускної спроможності є недостатнім; якщо він протягом довгого періоду залишається в межах 90-100 %, то коефіцієнт доступної пропускної спроможності є завищеним; і якщо він протягом довгого періоду залишається в межах 30-90 %, то коефіцієнт доступної пропускної спроможності є нормальним. 6. Спосіб керування потоком мережних служб PTN за п. 5, який відрізняється тим, що також містить наступний етап: етап 8 - коли коефіцієнт доступної пропускної спроможності є недостатнім, то виділена пропускна спроможність служби повинна бути зменшена для приведення коефіцієнта доступної пропускної спроможності в норму; коли коефіцієнт доступної пропускної спроможності є завищеним, то виділена пропускна спроможність служби повинна бути збільшена для приведення коефіцієнта доступної пропускної спроможності в норму. 4 UA 101581 C2 5 UA 101581 C2 6 UA 101581 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 7
