Пристрій для блокування відкриття стулок вікон або дверей

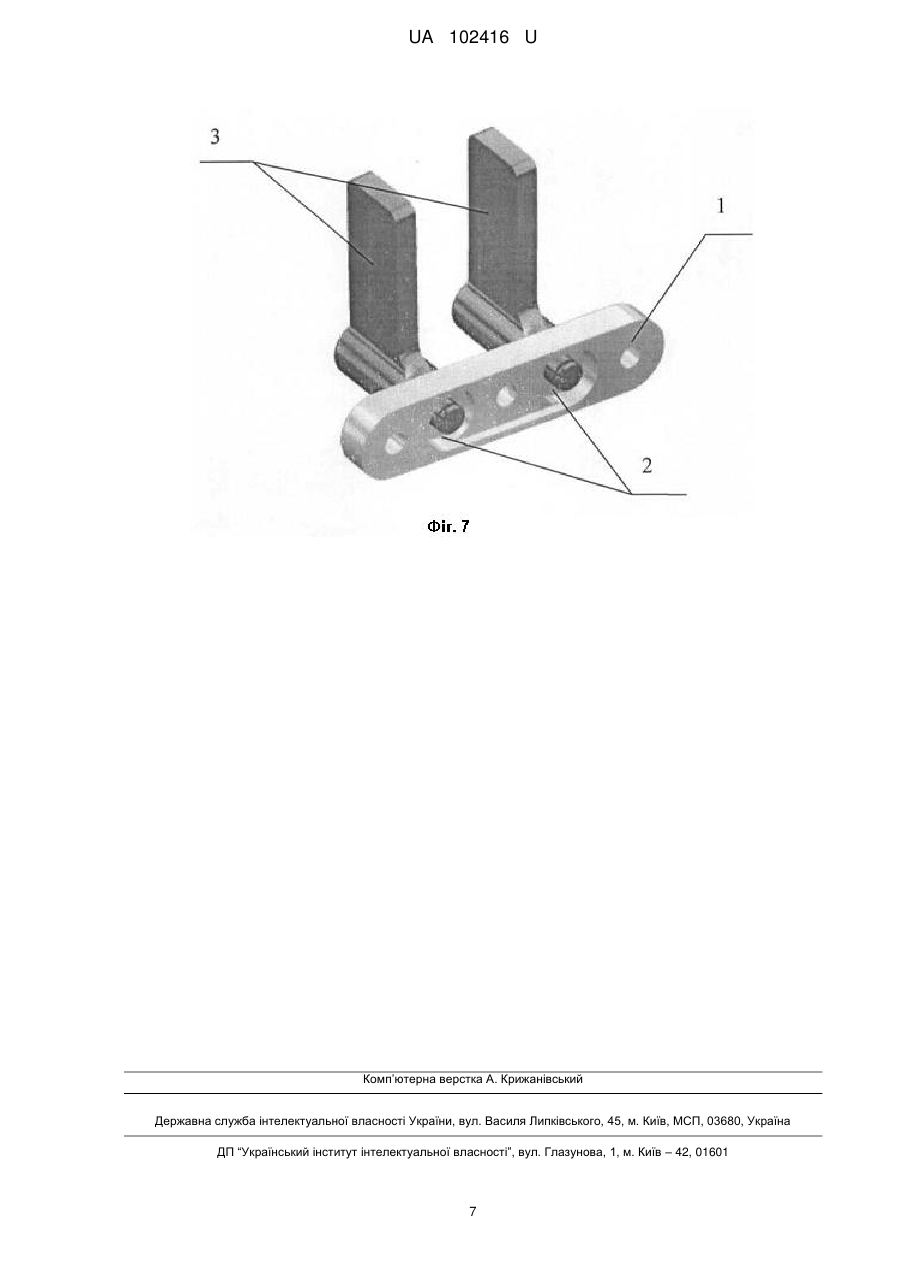

Реферат: Пристрій для блокування відкриття стулок вікон або дверей містить металеву основу, виконану у вигляді планки з отворами, щонайменше один засіб для блокування стулок, засоби різьбового з'єднання пристрою з віконною або дверною рамою. Кріплення засобу для блокування стулок до металевої основи здійснюють за допомогою розміщення засобу в металевій основі, обладнаній отвором зі встановленням в останньому елементів фіксації, причому кріплення засобу для блокування стулок здійснюють таким чином, що він прокручується в металевій основі за та проти годинникової стрілки, засоби різьбового з'єднання пристрою з віконною або дверною рамою розміщені з обох боків засобу для блокування стулок. UA 102416 U (12) UA 102416 U UA 102416 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до замикаючих пристроїв для стулок вікон або дверей, зокрема до пристроїв для блокування відкриття стулок вікон або дверей та обмеження механічного відкривання з зовнішньої сторони рами, переважно для метало пластикових вікон. Як відомо, пластикові вікна та двері легко піддаються злому, особливо це стосується перших поверхів та заміських будинків. З метою захисту від злому створюються різноманітні конструкції блокування вікон або дверей, який в більшій мірі являються або складними у використанні, або вимагають застосування ключів. Заявнику відомо багато аналогічних пристроїв для блокування відкриття стулок вікон або дверей, серед яких найближчими за сукупністю суттєвих ознак с наступні. Відомий пристрій для блокування відкриття стулок вікон або дверей у вигляді рухомої задвижки, який містить основу, виконану у вигляді планки з відповідними отворами, засіб для блокування стулок, засоби різьбового з'єднання пристрою з віконною або дверною рамою, а також додаткові засоби для закриття конструктивних елементів пристрою [заявка GR20120100589A на винахід, опублікована 25.06.2014]. Недоліком даного пристрою є те, що він містить значну кількість конструктивних елементів, тим самим ускладнюючи саму конструкцію пристрою, а також погіршуючи легкість встановлення його на рамі. Відомий пристрій для блокування відкриття стулок вікон або дверей, який містить основу, виконану у вигляді планки з відповідними отворами, засіб для блокування стулок, засоби з'єднання пристрою з віконною або дверною рамою, а також засіб для кріплення засобу для блокування стулок до самої стулки [заявка DE19942563A1 на винахід, опублікована 08.03.2008]. Недоліком даного пристрою є те, що засіб для блокування стулок додатково кріпиться до самої стулки за допомогою засобу для кріплення. Це в свою чергу хоч і сприяє кращій фіксації пристрою, але зумовлює додаткове порушення цілісності самої стулки вікон чи дверей, враховуючи також додаткові встановлення пристрою для блокування відкриття стулок вікон або дверей, більше ніж один. Найбільш близьким за своєю суттю являється пристрій для блокування відкриття стулок вікон або дверей у вигляді клямки-замка, який містить основу, виконану у вигляді планки з відповідними отворами, засіб для блокування стулок, засоби з'єднання пристрою з віконною або дверною рамою, а також замок та ключ для замикання [заявка GB2310449A на винахід, опублікована 27.08.1997]. Даний пристрій характеризується простотою конструкції та легкістю встановлення до рами вікна чи дверей, але має певний недолік. Недоліком даного пристрою являється наявність замка та ключа, які загалом сприяють кращому фіксуванню засобу для блокування стулок, проте не сприяють достатньому захисту при зломі з зовнішньої сторони рами. В основу корисної моделі поставлена задача полегшення процесу встановлення пристрою для блокування відкриття стулок вікон або дверей на раму з одночасним покращенням захисту вікон або дверей від механічного відкривання з зовнішньої сторони рами за рахунок зменшення кількості конструктивних елементів пристрою, що сприяє, в свою чергу, можливості встановлення більшої кількості даних пристрої по периметру рами. Поставлена задача вирішується тим, що у пристрої для блокування відкриття стулок вікон або дверей, який містить металеву основу, виконану у вигляді планки з отворами, щонайменше один засіб для блокування стулок, засоби різьбового з'єднання пристрою з віконною або дверною рамою, відповідно до корисної моделі, кріплення засобу для блокування стулок до металевої основи здійснюється за допомогою розміщення засобу в металевій основі, обладнаній отвором зі встановленням в останньому елементів фіксації, причому кріплення засобу для блокування стулок здійснюється таким чином, що він прокручується в металевій основі за та проти годинникової стрілки, при цьому засоби різьбового з'єднання пристрою з віконною або дверною рамою розміщені з обох боків засобу для блокування стулок. При цьому засіб для блокування стулок може бути виконано Г-подібним. При цьому засіб для блокування стулок може бути виконано металевим. При цьому засобів для блокування стулок може бути виконано переважно двоє. При цьому засоби різьбового з'єднання пристрою з віконною або дверною рамою можуть бути виконані у вигляді шурупів. При цьому металева основа та засіб для блокування стулок можуть бути покриті шаром антикорозійної композиції. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається при застосуванні корисної моделі, є наступний причинно-наслідковий зв'язок. Як відомо з рівня техніки, для покращення захисту вікон або дверей від механічного відкривання з зовнішньої сторони рами, необхідним являється наявність в пристрої засобу для 1 UA 102416 U 5 10 15 20 25 30 35 40 45 50 55 блокування стулок, який у більшості випадків викопаний у вигляді прапорця. Його кріплення до основи пристрою в більшості випадків являється конструктивно ускладненим, а також вимагає значної кількості елементів кріплення. Винахідником встановлено, що для оптимальної фіксації засобу для блокування стулок до металевої основи достатнім являється введення засобу для блокування стулок в отвір металевої основи, встановлення на вісь засобу з внутрішньої сторони елементів фіксації. Такими елементами фіксації можуть бути наступні (у порядку встановлення): тарілчаста пружина, шайба та стопорне кільце. Таке кріплення за допомогою вказаних елементів фіксації дозволяє спростити конструкцію кріплення, а також власне пристрою загалом, при цьому досягаючи оптимального блокування стулок, а, отже, і захисту від злому. Крім того, вказане кріплення та елементи фіксації дозволяють засобу для блокування стулок прокручуватись в металевій основі за та проти годинникової стрілки, що, звичайно, повинно являтись головною властивістю засобу для блокування стулок, оскільки саме за рахунок прокрутки засобу за та проти годинникової стрілки здійснюється блокування стулок. Враховуючи вище вказане, засіб для блокування стулок виконано Г-подібним, що дозволяє засобу довшою його частиною здійснювати блокування стулок, а коротшою кріпитись до металевої основи. Крім того, для довго тривалості роботи, а також для покращення надійності захисту від злому засіб виконано металевим. Винахідниками в процесі. досліджень також було встановлено, що встановлення додаткового засобу для блокування стулок в пристрої сприяє додатковому істотному захисту вікон або дверей від механічного відкривання з зовнішньої сторони рами. Наявність двох засобів для блокування стулок дозволяє збільшити площу контакту стулки з пристроєм, сприяючи таким чином ефективному блокування стулок. Завдяки встановленню декількох пристроїв, що заявляється, по периметру рами дана ефективність блокування стулок може лише зростати. Також винахідниками встановлено, що розміщення засобів різьбового з'єднання пристрою з віконною або дверною рамою з обох зовнішніх боків засобів для блокування стулок дозволяє забезпечити рівно важність, оптимальність кріплення. Виконання засобів різьбового з'єднання у вигляді шурупів сприяє надійності фіксації пристрою з віконною або дверною рамою та зменшує можливість легкого відривання пристрою під час злому. Також для довго тривалості роботи пристрою його металеві елементи, а саме металева основа та засіб для блокування стулок покриті шаром антикорозійної композиції. Таким чином, для досягнення надійності захисту від злому здійснюється додаткове забезпечення стабільності роботи самого пристрою. Суть корисної моделі пояснюють креслення. Фіг. 1 - вид пристрою для блокування відкриття стулок вікон або дверей зверху, Фіг. 2 - вид пристрою збоку; Фіг. 3 - вид пристрою збоку; Фіг. 4 - переріз А-А на Фіг. 1; Фіг. 5 - переріз В-В на Фіг. 1; Фіг. 6 - вид пристрою без засобів різьбового з'єднання та елементів фіксації зверху; Фіг. 7 - глід пристрою без засобів різьбового з'єднання та елементів фіксації збоку. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного виконання пристрою для блокування відкриття стулок вікон або дверей ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій для блокування відкриття стулок вікон або дверей містить металеву основу 1, яка виконана у вигляді планки з отворами 2. До металевої основи 1 кріпиться засіб для блокування стулок 3, виконаний Г-подібним, В залежності від варіанту здійснення засобів для блокування стулок 3 може бути двоє. Кріплення засобу для блокування стулок 3 до металевої основи 1 здійснюється за допомогою елементів фіксації 4. Елементами фіксації 4 можуть бути тарілчаста пружина, шайба та стопорне кільце. Пристрій для блокування відкриття стулок вікон або дверей кріпиться до рами за допомогою засобів різьбового з'єднання пристрою з віконною або дверною рамою 5. Дані засоби різьбового з'єднання 5 виконані у вигляді шурупів. Також засоби різьбового з'єднання пристрою з віконною або дверною рамою 5 розміщено з обох боків засобів для блокування стулок 3. Металева основа 1 та засіб для блокування стулок 3 можуть бути покриті шаром антикорозійної композиції. 2 UA 102416 U 5 10 15 20 Збірка пристрою здійснюється наступний чином: засоби для блокування стулок 3 вводяться в отвори 2. З внутрішньої сторони пристрою на вісь засобів для блокування стулок 3 встановлюються елементи фіксації 4 (в порядку встановлення): тарілчаста пружина, шайба та стопорне кільце. Пристрій для блокування відкриття стулок вікон або дверей використовують наступним чином. Пристрій для блокування відкриття стулок вікон або дверей встановлюється на рамі під стулкою вікна або дверей. Кількість пристроїв на рамі може складати від двох до чотирьох. Пристрій кріпиться до рами за допомогою засобів різьбового з'єднання пристрою з віконною або дверною рамою 5, виконаних у вигляді шурупів. Після цього отвори 2, через які проходять засоби різьбового з'єднання 5, закриваються пластиковими заглушками 6. Поворотом засобів для блокування стулок 3 за та проти годинникової стрілки здійснюється блокування та розблокування віконної або дверної стулки. Таким чином, разом з простим механізмом роботи пристрою здійснюється надійне блокування стулок вікна або дверей. Металеві елементи пристрою виготовлені за допомогою методу високоточного лиття. Також для довготривалості роботи пристрою металева основа 1 та засіб для блокування стулок 3 покриті шаром антикорозійної композиції. Таким чином, використання запропонованого пристрою для блокування відкриття стулок вікон або дверей дозволить полегшити процес встановлення пристрою на раму з одночасним покращенням захисту вікон або дверей від механічного відкривання з зовнішньої сторони рами за рахунок зменшення кількості конструктивних елементів пристрою, що сприяє, в свою чергу, можливості встановлення більшої кількості даних пристрої по периметру рами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Пристрій для блокування відкриття стулок вікон або дверей, що містить металеву основу, виконану у вигляді планки з отворами, щонайменше один засіб для блокування стулок, засоби різьбового з'єднання пристрою з віконною або дверною рамою, який відрізняється тим, що кріплення засобу для блокування стулок до металевої основи здійснюють за допомогою розміщення засобу в металевій основі, обладнаній отвором зі встановленням в останньому елементів фіксації, причому кріплення засобу для блокування стулок здійснюють таким чином, що він прокручується в металевій основі за та проти годинникової стрілки, при цьому засоби різьбового з'єднання пристрою з віконною або дверною рамою розміщені з обох боків засобу для блокування стулок. 2. Пристрій для блокування відкриття стулок вікон або дверей за п. 1, який відрізняється тим, що засіб для блокування стулок виконано Г-подібним. 3. Пристрій для блокування відкриття стулок вікон або дверей за п. 1, який відрізняється тим, що засіб для блокування стулок виконано металевим. 4. Пристрій для блокування відкриття стулок вікон або дверей за п. 1, який відрізняється тим, що засобів для блокування стулок виконано переважно двоє. 5. Пристрій для блокування відкриття стулок вікон або дверей за п. 1, який відрізняється тим, що засоби різьбового з'єднання пристрою з віконною або дверною рамою виконані у вигляді шурупів. 6. Пристрій для блокування відкриття стулок вікон або дверей за п. 1, який відрізняється тим, що металева основа та засіб для блокування стулок покриті шаром антикорозійної композиції. 3 UA 102416 U 4 UA 102416 U 5 UA 102416 U 6 UA 102416 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
