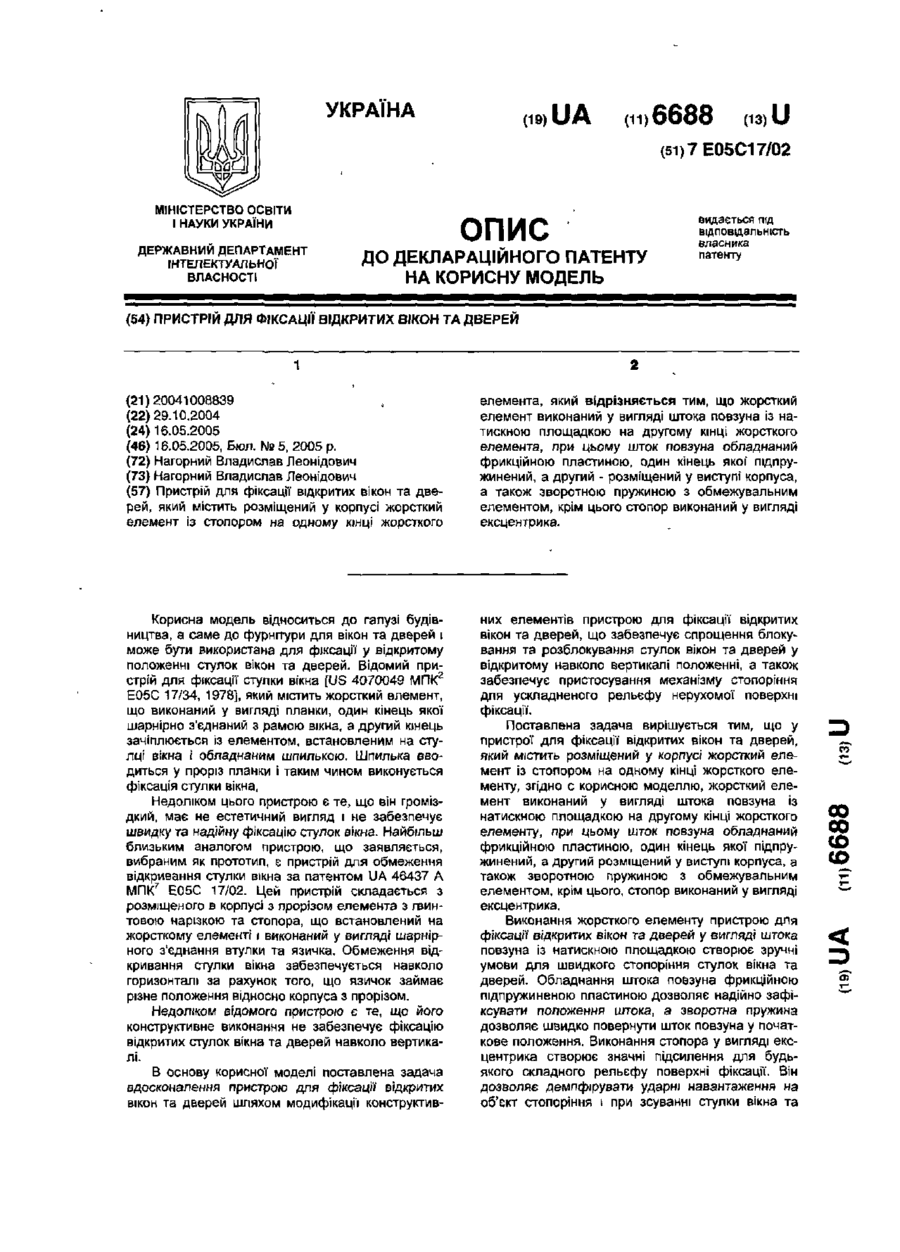

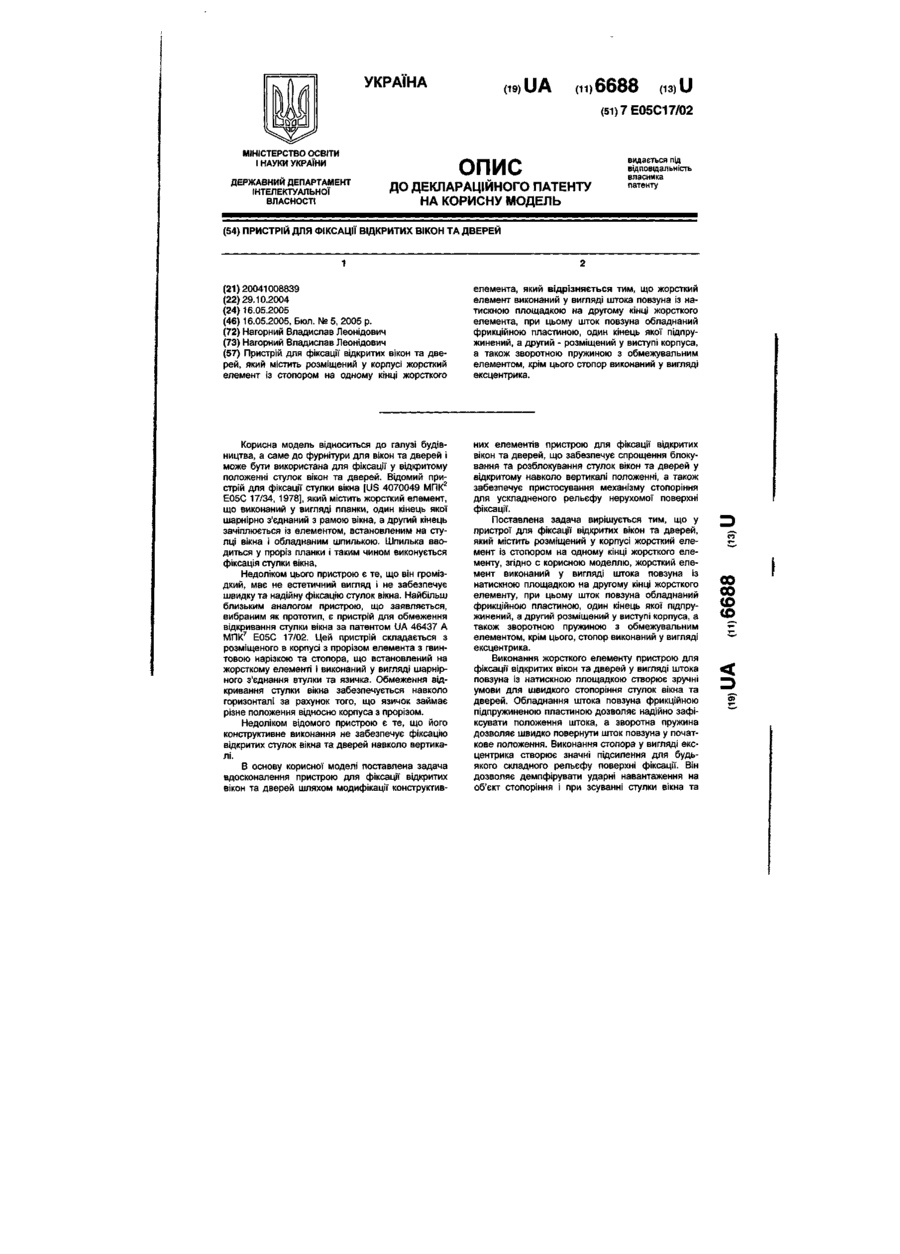

Пристрій для фіксації відкритих вікон та дверей

Пристрій для фіксації відкритих вікон та дверей, який містить розміщений у корпусі жорсткий елемент із стопором на одному кінці жорсткого елемента, який відрізняється тим, що жорсткий елемент виконаний у вигляді штока повзуна із натискною площадкою на другому кінці жорсткого елемента, при цьому шток повзуна обладнаний фрикційною пластиною, один кінець якої пщпружинений, а другий - розміщений у виступі корпуса, а також зворотною пружиною з обмежувальним елементом, крім цього стопор виконаний у вигляді ексцентрика. Корисна модель відноситься до галузі будівництва, а саме до фурнітури для вікон та дверей і може бути використана для фіксації у відкритому положенні стулок вікон та дверей. Відомий пристрій для фіксації стулки вікна [US 4070049 МПК2 Е05С 17/34, 1978], який містить жорсткий елемент, що виконаний у вигляді планки, один кінець якої шарнірно з'єднаний з рамою вікна, а другий кінець зачіплюється із елементом, встановленим на стулці вікна і обладнаним шпилькою. Шпилька вводиться у проріз планки і таким чином виконується фіксація стулки вікна, Недоліком цього пристрою є те, що він громіздкий, має не естетичний вигляд і не забезпечує швидку та надійну фіксацію стулок вікна. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для обмеження відкривання стулки вікна за патентом UA 46437 А МПК7 Е05С 17/02. Цей пристрій складається з розміщеного в корпусі з прорізом елемента з гвинтовою нарізкою та стопора, що встановлений на жорсткому елементі і виконаний у вигляді шарнірного з'єднання втулки та язичка. Обмеження відкривання стулки вікна забезпечується навколо горизонталі за рахунок того, що язичок займає різне положення відносно корпуса з прорізом. Недоліком відомого пристрою є те, що його конструктивне виконання не забезпечує фіксацію відкритих стулок вікна та дверей навколо вертикалі. В основу корисної моделі поставлена задача вдосконалення пристрою для фіксації відкритих вікон та дверей шляхом модифікації конструктив них елементів пристрою для фіксації відкритих вікон та дверей, що забезпечує спрощення блокування та розблокування стулок вікон та дверей у відкритому навколо вертикалі положенні, а також забезпечує пристосування механізму стопоріння для ускладненого рельєфу нерухомої поверхні фіксації. Поставлена задача вирішується тим, що у пристрої для фіксації відкритих вікон та дверей, який містить розміщений у корпусі жорсткий елемент із стопором на одному кінці жорсткого елементу, згідно с корисною моделлю, жорсткий елемент виконаний у вигляді штока повзуна Із натискною площадкою на другому кінці жорсткого елементу, при цьому шток повзуна обладнаний фрикційною пластиною, один кінець якої підпружинений, а другий розміщений у виступі корпуса, а також зворотною пружиною з обмежувальним елементом, крім цього, стопор виконаний у вигляді ексцентрика. Виконання жорсткого елементу пристрою для фіксації відкритих вікон та дверей у вигляді штока повзуна із натискною площадкою створює зручні умови для швидкого стопоріння стулок вікна та дверей. Обладнання штока повзуна фрикційною підпружиненою пластиною дозволяє надійно зафіксувати положення штока, а зворотна пружина дозволяє швидко повернути шток повзуна у початкове положення. Виконання стопора у вигляді ексцентрика створює значні підсилення для будьякого складного рельєфу поверхні фіксації. Він дозволяє демпфірувати ударні навантаження на об'єкт стопоріння і при зсуванні стулки вікна та 00 00
