Комутаційна панель для оптичного розподільного пристрою

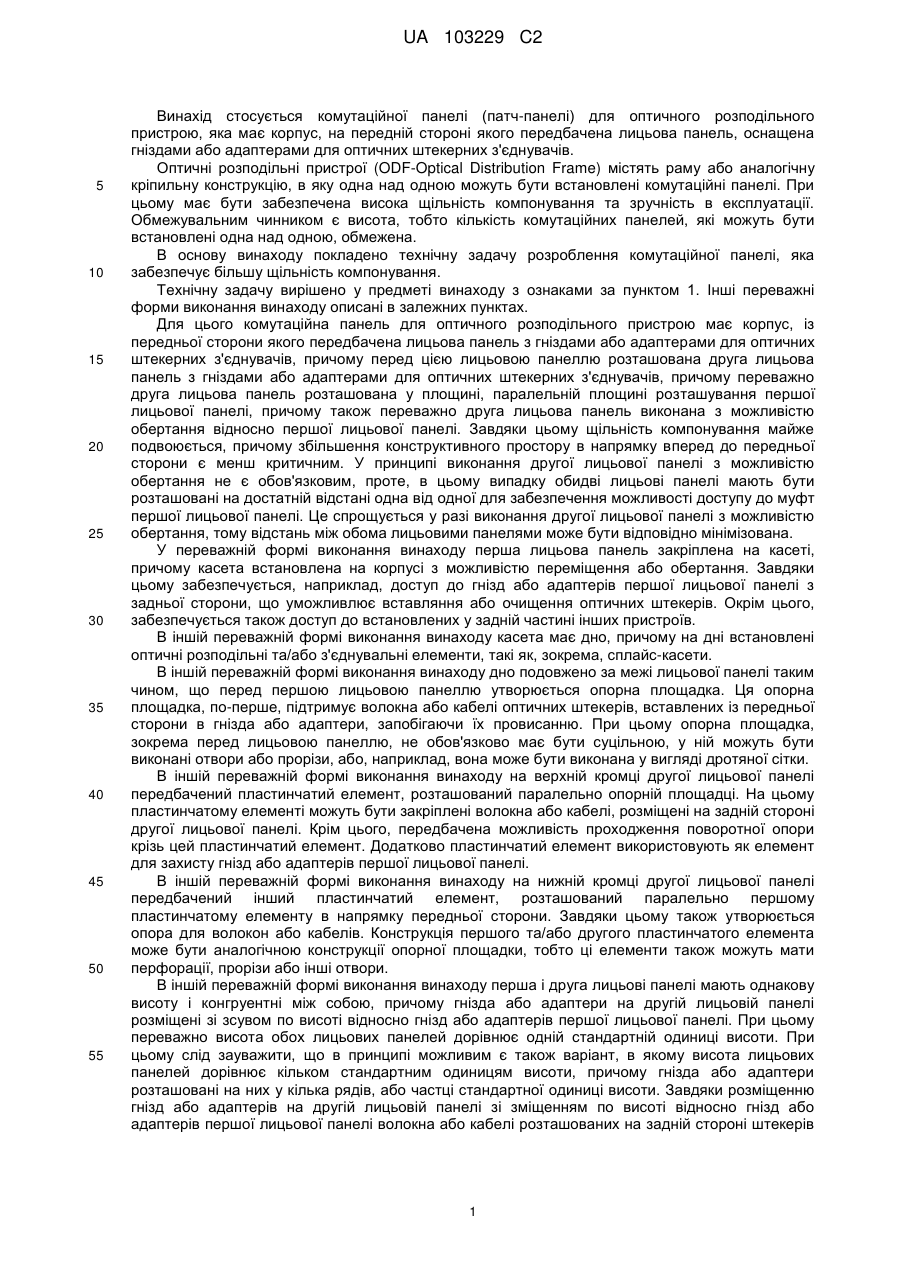

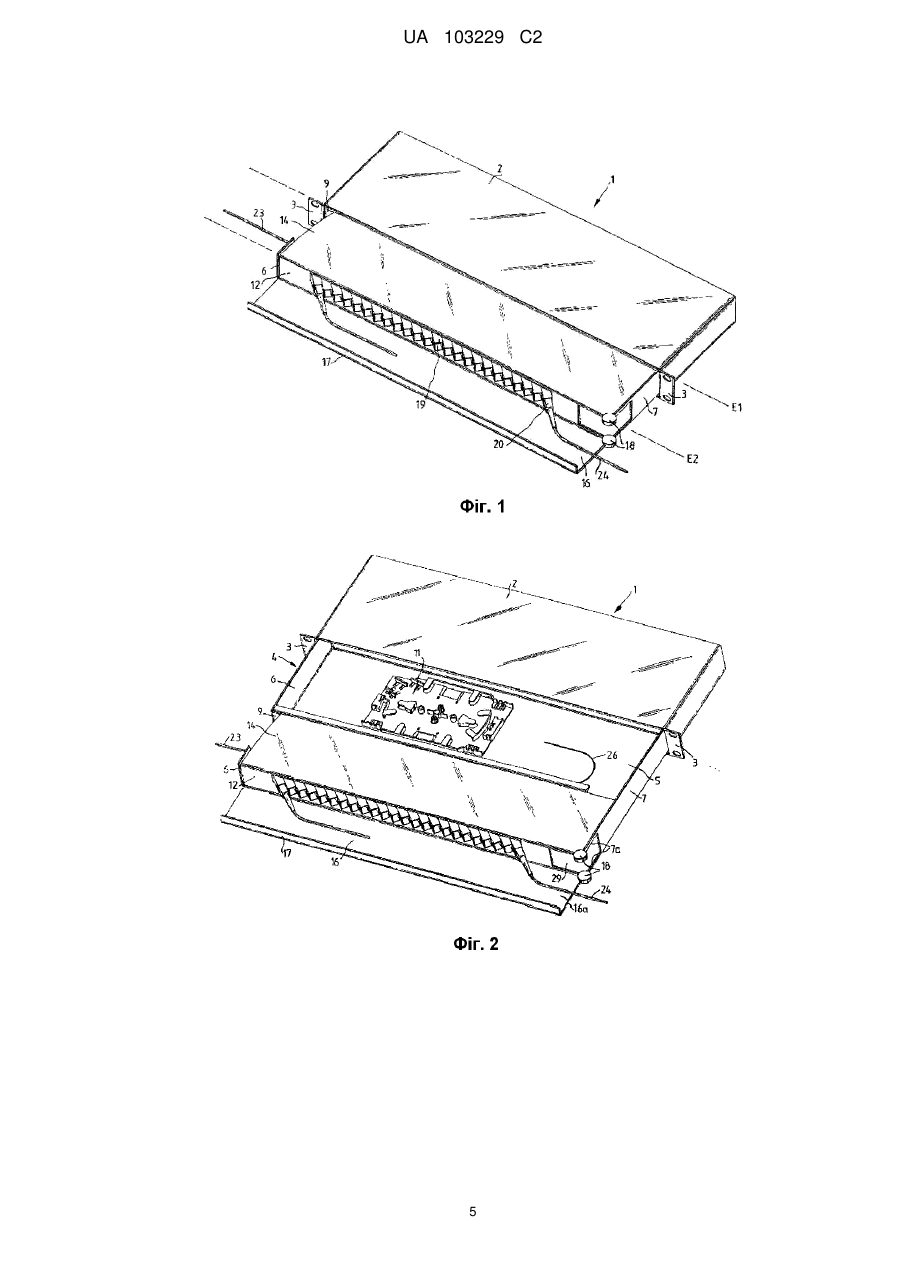

Реферат: Винахід належить до комутаційної панелі (1) для оптичного розподільного пристрою, яка має корпус (2), на передній стороні якого передбачена лицьова панель (9), оснащена гніздами (10) або адаптерами для оптичних штекерних з'єднувачів, причому перед лицьовою панеллю (9) передбачена друга лицьова панель (12), оснащена гніздами (19) або адаптерами для оптичних штекерних з'єднувачів. UA 103229 C2 (12) UA 103229 C2 UA 103229 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується комутаційної панелі (патч-панелі) для оптичного розподільного пристрою, яка має корпус, на передній стороні якого передбачена лицьова панель, оснащена гніздами або адаптерами для оптичних штекерних з'єднувачів. Оптичні розподільні пристрої (ODF-Optical Distribution Frame) містять раму або аналогічну кріпильну конструкцію, в яку одна над одною можуть бути встановлені комутаційні панелі. При цьому має бути забезпечена висока щільність компонування та зручність в експлуатації. Обмежувальним чинником є висота, тобто кількість комутаційних панелей, які можуть бути встановлені одна над одною, обмежена. В основу винаходу покладено технічну задачу розроблення комутаційної панелі, яка забезпечує більшу щільність компонування. Технічну задачу вирішено у предметі винаходу з ознаками за пунктом 1. Інші переважні форми виконання винаходу описані в залежних пунктах. Для цього комутаційна панель для оптичного розподільного пристрою має корпус, із передньої сторони якого передбачена лицьова панель з гніздами або адаптерами для оптичних штекерних з'єднувачів, причому перед цією лицьовою панеллю розташована друга лицьова панель з гніздами або адаптерами для оптичних штекерних з'єднувачів, причому переважно друга лицьова панель розташована у площині, паралельній площині розташування першої лицьової панелі, причому також переважно друга лицьова панель виконана з можливістю обертання відносно першої лицьової панелі. Завдяки цьому щільність компонування майже подвоюється, причому збільшення конструктивного простору в напрямку вперед до передньої сторони є менш критичним. У принципі виконання другої лицьової панелі з можливістю обертання не є обов'язковим, проте, в цьому випадку обидві лицьові панелі мають бути розташовані на достатній відстані одна від одної для забезпечення можливості доступу до муфт першої лицьової панелі. Це спрощується у разі виконання другої лицьової панелі з можливістю обертання, тому відстань між обома лицьовими панелями може бути відповідно мінімізована. У переважній формі виконання винаходу перша лицьова панель закріплена на касеті, причому касета встановлена на корпусі з можливістю переміщення або обертання. Завдяки цьому забезпечується, наприклад, доступ до гнізд або адаптерів першої лицьової панелі з задньої сторони, що уможливлює вставляння або очищення оптичних штекерів. Окрім цього, забезпечується також доступ до встановлених у задній частині інших пристроїв. В іншій переважній формі виконання винаходу касета має дно, причому на дні встановлені оптичні розподільні та/або з'єднувальні елементи, такі як, зокрема, сплайс-касети. В іншій переважній формі виконання винаходу дно подовжено за межі лицьової панелі таким чином, що перед першою лицьовою панеллю утворюється опорна площадка. Ця опорна площадка, по-перше, підтримує волокна або кабелі оптичних штекерів, вставлених із передньої сторони в гнізда або адаптери, запобігаючи їх провисанню. При цьому опорна площадка, зокрема перед лицьовою панеллю, не обов'язково має бути суцільною, у ній можуть бути виконані отвори або прорізи, або, наприклад, вона може бути виконана у вигляді дротяної сітки. В іншій переважній формі виконання винаходу на верхній кромці другої лицьової панелі передбачений пластинчатий елемент, розташований паралельно опорній площадці. На цьому пластинчатому елементі можуть бути закріплені волокна або кабелі, розміщені на задній стороні другої лицьової панелі. Крім цього, передбачена можливість проходження поворотної опори крізь цей пластинчатий елемент. Додатково пластинчатий елемент використовують як елемент для захисту гнізд або адаптерів першої лицьової панелі. В іншій переважній формі виконання винаходу на нижній кромці другої лицьової панелі передбачений інший пластинчатий елемент, розташований паралельно першому пластинчатому елементу в напрямку передньої сторони. Завдяки цьому також утворюється опора для волокон або кабелів. Конструкція першого та/або другого пластинчатого елемента може бути аналогічною конструкції опорної площадки, тобто ці елементи також можуть мати перфорації, прорізи або інші отвори. В іншій переважній формі виконання винаходу перша і друга лицьові панелі мають однакову висоту і конгруентні між собою, причому гнізда або адаптери на другій лицьовій панелі розміщені зі зсувом по висоті відносно гнізд або адаптерів першої лицьової панелі. При цьому переважно висота обох лицьових панелей дорівнює одній стандартній одиниці висоти. При цьому слід зауважити, що в принципі можливим є також варіант, в якому висота лицьових панелей дорівнює кільком стандартним одиницям висоти, причому гнізда або адаптери розташовані на них у кілька рядів, або частці стандартної одиниці висоти. Завдяки розміщенню гнізд або адаптерів на другій лицьовій панелі зі зміщенням по висоті відносно гнізд або адаптерів першої лицьової панелі волокна або кабелі розташованих на задній стороні штекерів 1 UA 103229 C2 5 10 15 20 25 30 35 40 45 50 55 60 другої лицьової панелі прокладені в площині, переміщеній паралельно площині, в якій прокладені волокна або кабелі штекерів першої лицьової панелі, тому менше їм заважають. В іншій переважній формі виконання винаходу розташовані на задній стороні волокна або кабелі штекерів другої лицьової панелі пропущені крізь отвір першої лицьової панелі або крізь отвір між першою лицьовою панеллю і задньою стінкою, звідки вони можуть бути прокладені, наприклад, до елементів розподільника та/або з'єднувальних елементів на дні. В іншій переважній формі виконання винаходу волокна між гніздами або адаптерами зафіксовані до точки обертання поворотної опори. В іншій переважній формі виконання винаходу волокна зафіксовані за першою лицьовою панеллю, завдяки чому можливість переміщення волокон забезпечується лише в зоні точки обертання для компенсації обертального руху. Далі винахід пояснюється докладніше на переважному прикладі виконання. На фігурах зображено: Фіг. 1 Комутаційна панель в ізометричній проекції для оптичного розподільника, вид спереду, Фіг. 2 Комутаційна панель в ізометричній проекції з висунутою касетою, вид спереду, Фіг. 3 Комутаційна панель в ізометричній проекції з відхиленою в сторону другою лицьовою панеллю та всунутою касетою, вид спереду, Фіг. 4 Комутаційна панель в ізометричній проекції з висунутою касетою та відхиленою в сторону другою лицьовою панеллю, вид спереду, та Фіг. 5 Вид збоку комутаційної панелі в ізометричній проекції з частково відхиленою в сторону другою лицьовою панеллю та всунутою касетою. На Фіг. 1-5 зображена комутаційна панель 1 у різних робочих положеннях для оптичного розподільника. Комутаційна панель 1 має корпус 2, на якому збоку передбачений кріпильний елемент 3 для фіксації до не зображеного рамного каркаса. В корпусі 2 розміщена висувна касета 4, яка, наприклад, на Фіг. 2 і 4 зображена у висунутому положенні. Касета 4 має дно 5, а також бічні стінки 6, 7, причому в бічній стінці 6 передбачений виріз 8 (Фіг. 3 - 5), а в бічній стінці 7 - виріз 8а. Завдяки вирізу 8а в боковій стінці 7 утворені дві перемички 7а. На бічній стінці 6, а також дні 5 розміщена перша лицьова панель 9 (див. Фіг. 4), яка закриває всунуту касету 4 врівень із кромками корпусу 2. При цьому дно 5 виступає за межі лицьової панелі 9 і утворює опорну площадку 5а. Бічні стінки 6, 7 також подовжені за межі лицьової панелі 9. У першій лицьовій панелі 9 в першому ряду виконано один або кілька отворів 28 поряд, в які вставлені гнізда 10 під кутом близько 45°. У гнізда 10 як з передньої, так і з задньої сторони першої лицьової панелі 9 можуть бути вставлені оптичні штекери 21 (див. Фіг. 5). На дні 5 позаду першої лицьової панелі 9 чи на задній стороні лицьової панелі 9 встановлена, наприклад, сплайс-касета 11 (Фіг. 2 і 4). Окрім цього, комутаційна панель 1 містить другу лицьову панель 12, на верхній кромці 13 якої паралельно дну 5 встановлений перший пластинчатий елемент 14 (див. Фіг. 5). На нижній кромці 15 другої лицьової панелі 12 встановлений другий пластинчатий елемент 16, який простягається вперед і розташований в одній площині з дном 5. Другий пластинчатий елемент 16 має відігнуту вгору кромку 17, яка також напрямлена паралельно лицьовій панелі 12. Лицьова панель 12 також виконана вужчою, ніж пластинчаті елементи 14 та 16, завдяки чому утворений отвір 29. За допомогою поворотної опори 18, що має дві протилеглі точки обертання, друга лицьова панель 12 шарнірно приєднана до бічної стінки 7, причому через обидві перемички 7а забезпечується приєднання до бічної стінки 7 обох пластинчатих елементів 14, 16. Друга лицьова панель 12 також має один або кілька розташованих порядодин із одним у другому ряду отвори для гнізд 19, які також встановлені під кутом близько 45°, проте, при цьому гнізда 10 першої лицьової панелі 9 повернуті на 90° відносно гнізд 19 другої лицьової панелі 12, завдяки чому гнізда 10 першої лицьової панелі 9 орієнтовані ліворуч в напрямку вирізу 8, а гнізда 19 другої лицьової панелі 12 - праворуч до правої бічної кромки 16а. Крім цього, гнізда 19 на другій лицьовій панелі 12 розміщені ближче до верхньої кромки 13, тобто перший і другий ряд гнізд 10, 19 зміщені по висоті один відносно іншого. Як описано вище, оптичні штекери 20, 21, 22 можуть бути вставлені в гнізда 10, 19 з передньої та задньої сторони. При цьому, наприклад, штекери 20, 21, вставлені у гнізда 10, 19 з передньої сторони, є компонентами комутаційного кабелю 23, 24, у той час як штекери 22, які вставлені з задньої сторони, є компонентами кабелю з оптичною напіввилкою (пігтейлом) 25, 26 (див. Фіг. 4 і 5). Кабелі 25 з напіввилками гнізд 19 переважно закріплені на пластинчатому елементі 14, наприклад, підвішені на гачках. Перед гніздом 19 кабелі чи волокна з напіввилками 25 пропущені крізь отвір 28 лицьовій панелі 9 або прокладені збоку повз неї до сплайс-касет 11. У зображеному прикладі виконання винаходу (див. Фіг. 3) перша лицьова панель 9 виконана 2 UA 103229 C2 5 10 15 20 25 30 35 40 45 50 55 60 вужчою, ніж друга лицьова панель 12, і бічна стінка 7 утворює отвір 27 для волокон, крізь який в цьому разі альтернативно можуть бути пропущені волокна. Оскільки другий ряд гнізд 19 на другій лицьовій панелі 12 розташований вище, ніж перший ряд гнізд 10 на першій лицьовій панелі 9, волокна з напіввилками 25 від гнізд 19 прокладені над комутаційними кабелями 23 гнізд 10. На Фіг. 1 зображена комутаційна панель 1 у першому робочому положенні, причому касета 4 (Фіг. 2) всунута в корпус 2. Друга лицьова панель 12 розташована в площині Е2 паралельно площині Е1 першої лицьової панелі 9. Комутаційні кабелі 24 другої лицьової панелі 12 відведені праворуч у сторону правої бічної кромки, в той час як комутаційні кабелі 23 першої лицьової панелі 9 виведені ліворуч крізь отвір 8 (Фіг. 3) відповідно навскісному розміщенню гнізд 10. Висота обох лицьових панелей 9, 12 точно дорівнює стандартній одиниці висоти пристрою, який монтується в стійку, причому вони конгруентні між собою, тобто висота комутаційної панелі 1 точно дорівнює висоті комутаційної панелі згідно з рівнем техніки. Проте, комутаційна панель 2 має більшу глибину, а саме на відрізок, що дорівнює глибині першого пластинчатого елемента 14 та другого пластинчатого елемента 16. У цьому першому робочому положенні доступ забезпечений лише до комутаційних кабелів 24, оснащених розташованими на другій лицьовій панелі 12 оптичними штекерами 20. На Фіг. 2 зображене друге робоче положення, причому касета 4 висунута з корпуса 2. У цьому положенні забезпечується доступ також до сплайс-касет 11, а також кабелів з напіввилками 25, 26, причому кабелі з напіввилками 25 зображені на Фіг. 5. Окрім цього, забезпечений також доступ із задньої сторони до встановлених на першій лицьовій панелі 5 гнізд 10. На Фіг. 3 і Фіг. 5 зображене третє робоче положення, в якому друга лицьова панель 12 відвернута у площину Е3 перпендикулярно першій лицьовій панелі 9. У цьому положенні відкрито доступ до комутаційних кабелів 23, оснащених оптичними штекерами 21, які вставлені в гнізда 10 першої лицьової панелі 9. В цьому положенні також забезпечений доступ із задньої сторони до гнізд 19, розташованих на другій лицьовій панелі 14, які оснащені штекерами 22. На Фіг. 4 зображене четверте робоче положення, в якому касета 4 висунута, а друга лицьова панель 12 повернута в площину Е3. У цьому робочому положенні відкрито доступ до всіх елементів. При цьому слід зауважити, що площина Е3 не обов'язково має бути перпендикулярною площині Е1, а може бути утворювати з нею більший або менший кут. Слід зауважити також, що в корпусі 2 переважно із задньої сторони виконані отвори для підведення оптичних кабелів. ПОЗИЦІЙНІ ПОЗНАЧЕННЯ 1 Комутаційна панель (патч-панель) 2 Корпус 3 Кріпильний елемент 4 Касета 5 Дно 5а Опорна площадка 6, 7 Бічні стінки 7а Перемичка 8 Виріз 8а Виріз 9 Лицьова панель 10 Гніздо 11 Сплайс-касета 12 Лицьова панель 13 Верхня кромка 14 Пластинчатий елемент 15 Нижня кромка 16 Пластинчатий елемент 16а Права бічна кромка 17 Відігнута кромка 18 Поворотна опора 19 Гніздо 20, 21, 22 Оптичний штекер 23, 24 Комутаційний кабель 25, 26 Кабель із напіввилкою (пігтейл) 27 Отвір 3 UA 103229 C2 28 Отвір 29 Отвір E1, E2, Е3 Площина 5 10 15 20 25 30 35 ФОРМУЛА ВИНАХОДУ 1. Комутаційна панель для оптичного розподільного пристрою, яка має корпус (2) і встановлену у корпус касету (4), що має дно (5) і принаймні одну бічну стінку (7), причому на дні (5) касети (4) встановлена перша лицьова панель (9) з гніздами (10) або адаптерами для оптичних штекерних з'єднувачів (21), причому дно (5) подовжене за межі лицьової панелі (9) з утворенням опорної площадки (5а), причому перед лицьовою панеллю (9) з можливістю обертання навколо поворотної опори (18) на бічній стінці (7) касети (4) встановлена друга лицьова панель (12), оснащена гніздами (19) або адаптерами для оптичних штекерних з'єднувачів (20, 22). 2. Комутаційна панель за п. 1, яка відрізняється тим, що друга лицьова панель (12) розташована в площині (Е2), паралельній площині (Е1) розташування першої лицьової панелі (9). 3. Комутаційна панель за будь-яким із попередніх пунктів, яка відрізняється тим, що касета (4) встановлена на корпусі (2) з можливістю переміщення або обертання. 4. Комутаційна панель за будь-яким із попередніх пунктів, яка відрізняється тим, що на дні (5) встановлені оптичні розподільні та/або з'єднувальні елементи. 5. Комутаційна панель за будь-яким із попередніх пунктів, яка відрізняється тим, що на верхній кромці (13) другої лицьової панелі (12) паралельно дну (5) встановлений пластинчатий елемент (14). 6. Комутаційна панель за п. 5, яка відрізняється тим, що на нижній кромці (15) другої лицьової панелі (12) паралельно першому пластинчатому елементу (14) встановлений додатковий пластинчатий елемент (16), що простягається в напрямку передньої сторони. 7. Комутаційна панель за будь-яким із попередніх пунктів, яка відрізняється тим, що перша і друга лицьові панелі (9, 12) мають однакову висоту і конгруентні між собою, причому гнізда (19) або адаптери другої лицьової панелі (12) розміщені зі зсувом по висоті відносно гнізд (10) або адаптерів першої лицьової панелі (9). 8. Комутаційна панель за будь-яким із попередніх пунктів, яка відрізняється тим, що волокна розташованих на задній стороні штекерів (22) другої лицьової панелі (12) пропущені крізь отвір (28) першої лицьової панелі (9) або збоку крізь отвір (27) між лицьовою панеллю (9) та бічною стінкою (7). 9. Комутаційна панель за п. 5 або 8, яка відрізняється тим, що волокна задніх оптичних штекерних з'єднувачів (22) другої лицьової панелі (12) зафіксовані на пластинчатому елементі (14) між гніздами або адаптерами до точки обертання поворотної опори (18). 10. Комутаційна панель за п. 8 або 9, яка відрізняється тим, що волокна зафіксовані за першою лицьовою панеллю (9). 4 UA 103229 C2 5 UA 103229 C2 6 UA 103229 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
