Комутаційна панель

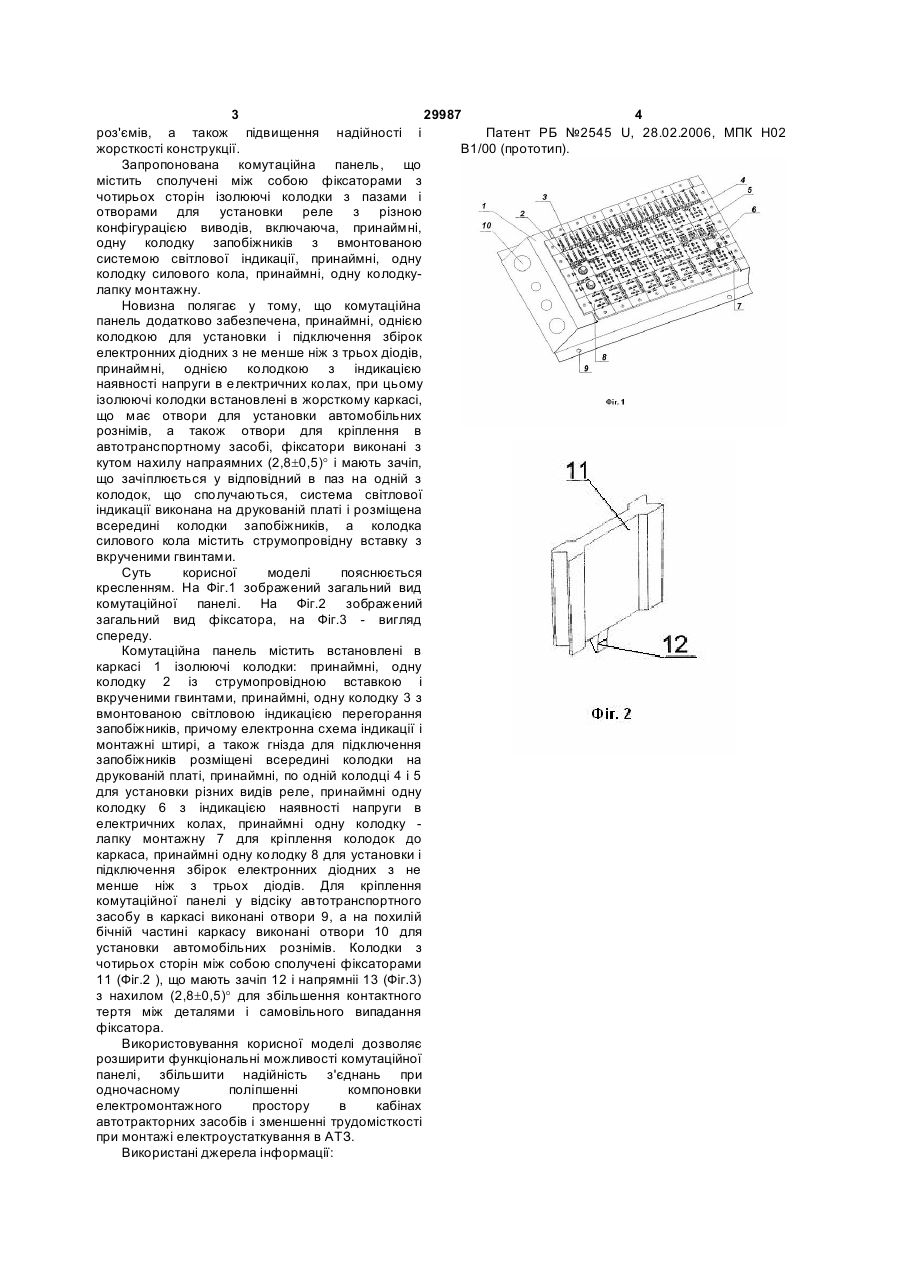

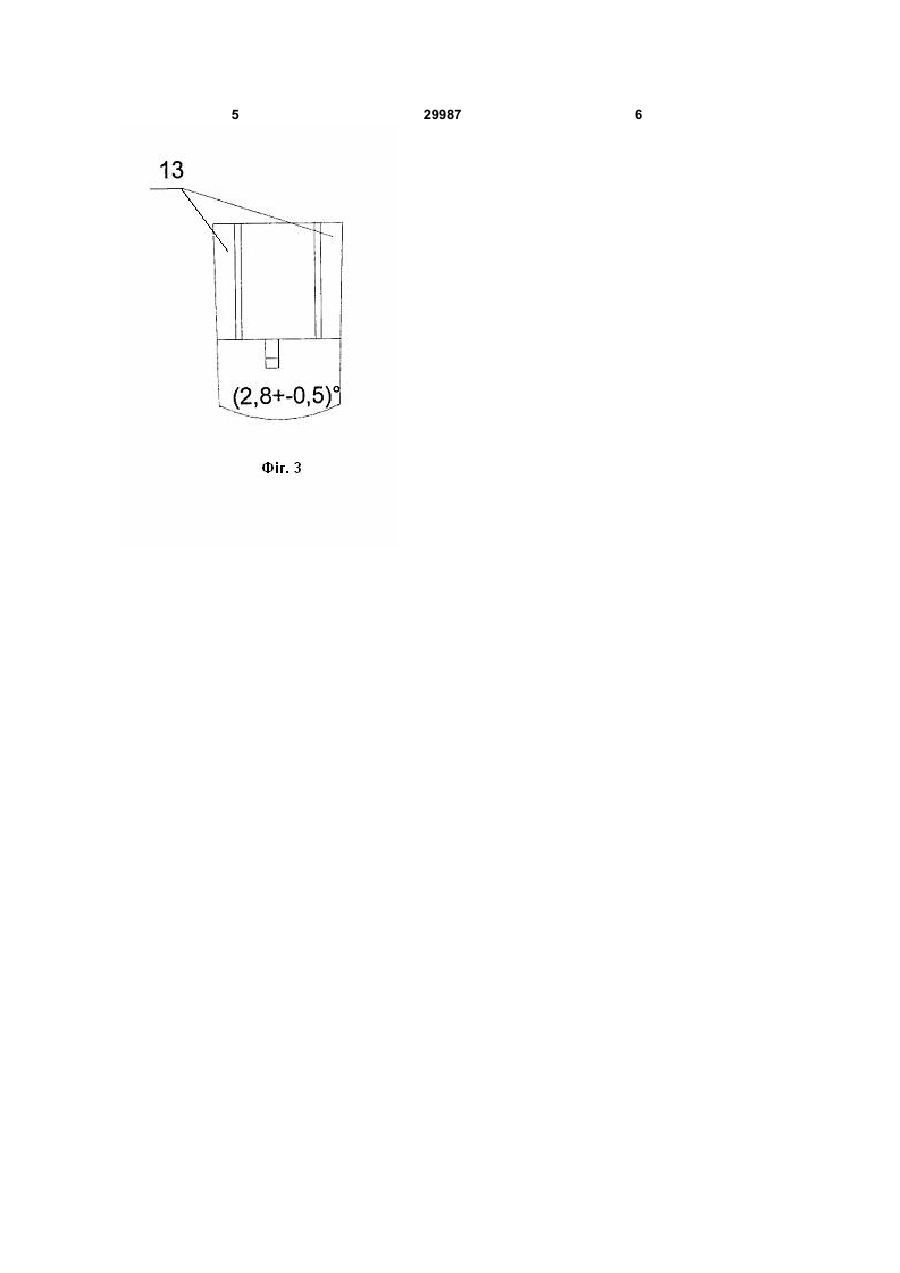

Комутаційна панель, що містить сполучені між собою фіксаторами з чотирьох сторін ізолюючі колодки з пазами і отворами для установки реле з різною конфігурацією виводів та принаймні одну колодку запобіжників з вмонтованою системою світлової індикації, принаймні одну колодку силового кола, принаймні одну колодку-лапку 3 29987 4 Патент РБ №2545 U, 28.02.2006, МПК Н02 роз'ємів, а також підвищення надійності і В1/00 (прототип). жорсткості конструкції. Запропонована комутаційна панель, що містить сполучені між собою фіксаторами з чотирьох сторін ізолюючі колодки з пазами і отворами для установки реле з різною конфігурацією виводів, включаюча, принаймні, одну колодку запобіжників з вмонтованою системою світлової індикації, принаймні, одну колодку силового кола, принаймні, одну колодкулапку монтажну. Новизна полягає у тому, що комутаційна панель додатково забезпечена, принаймні, однією колодкою для установки і підключення збірок електронних діодних з не менше ніж з трьох діодів, принаймні, однією колодкою з індикацією наявності напруги в електричних колах, при цьому ізолюючі колодки встановлені в жорсткому каркасі, що має отвори для установки автомобільних рознімів, а також отвори для кріплення в автотранспортному засобі, фіксатори виконані з кутом нахилу напраямних (2,8±0,5)° і мають зачіп, що зачіплюється у відповідний в паз на одній з колодок, що сполучаються, система світлової індикації виконана на друкованій платі і розміщена всередині колодки запобіжників, а колодка силового кола містить струмопровідну вставку з вкрученими гвинтами. Суть корисної моделі пояснюється кресленням. На Фіг.1 зображений загальний вид комутаційної панелі. На Фіг.2 зображений загальний вид фіксатора, на Фіг.3 - вигляд спереду. Комутаційна панель містить встановлені в каркасі 1 ізолюючі колодки: принаймні, одну колодку 2 із струмопровідною вставкою і вкрученими гвинтами, принаймні, одну колодку 3 з вмонтованою світловою індикацією перегорання запобіжників, причому електронна схема індикації і монтажні штирі, а також гнізда для підключення запобіжників розміщені всередині колодки на друкованій платі, принаймні, по одній колодці 4 і 5 для установки різних видів реле, принаймні одну колодку 6 з індикацією наявності напруги в електричних колах, принаймні одну колодку лапку монтажну 7 для кріплення колодок до каркаса, принаймні одну колодку 8 для установки і підключення збірок електронних діодних з не менше ніж з трьох діодів. Для кріплення комутаційної панелі у відсіку автотранспортного засобу в каркасі виконані отвори 9, а на похилій бічній частині каркасу виконані отвори 10 для установки автомобільних рознімів. Колодки з чотирьох сторін між собою сполучені фіксаторами 11 (Фіг.2 ), що мають зачіп 12 і напрямніі 13 (Фіг.3) з нахилом (2,8±0,5)° для збільшення контактного тертя між деталями і самовільного випадання фіксатора. Використовування корисної моделі дозволяє розширити функціональні можливості комутаційної панелі, збільшити надійність з'єднань при одночасному поліпшенні компоновки електромонтажного простору в кабінах автотракторних засобів і зменшенні трудомісткості при монтажі електроустаткування в АТЗ. Використані джерела інформації: 5 29987 6
