Паперова маса для виробництва писального паперу підвищеної непрозорості, білості та механічної міцності

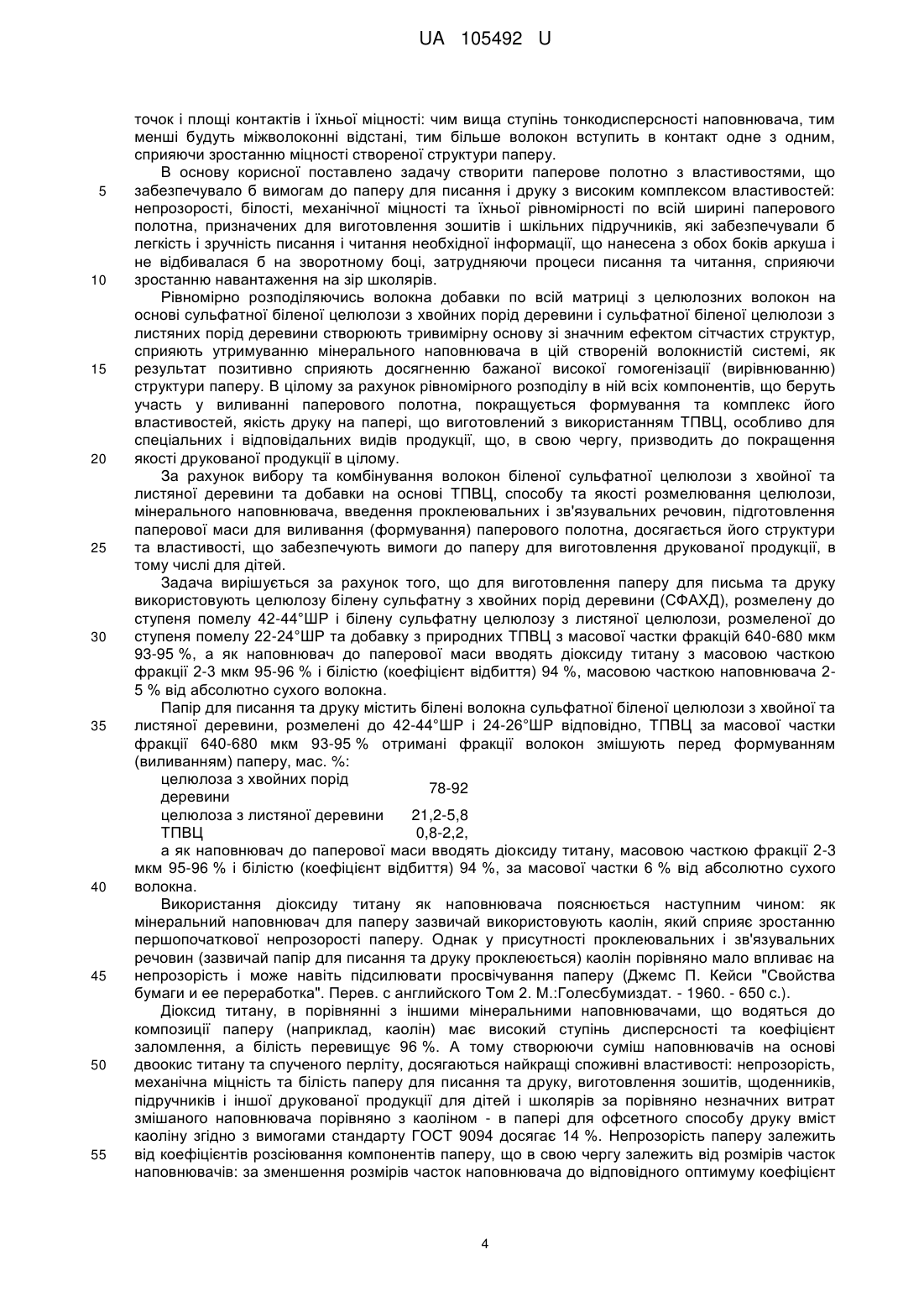

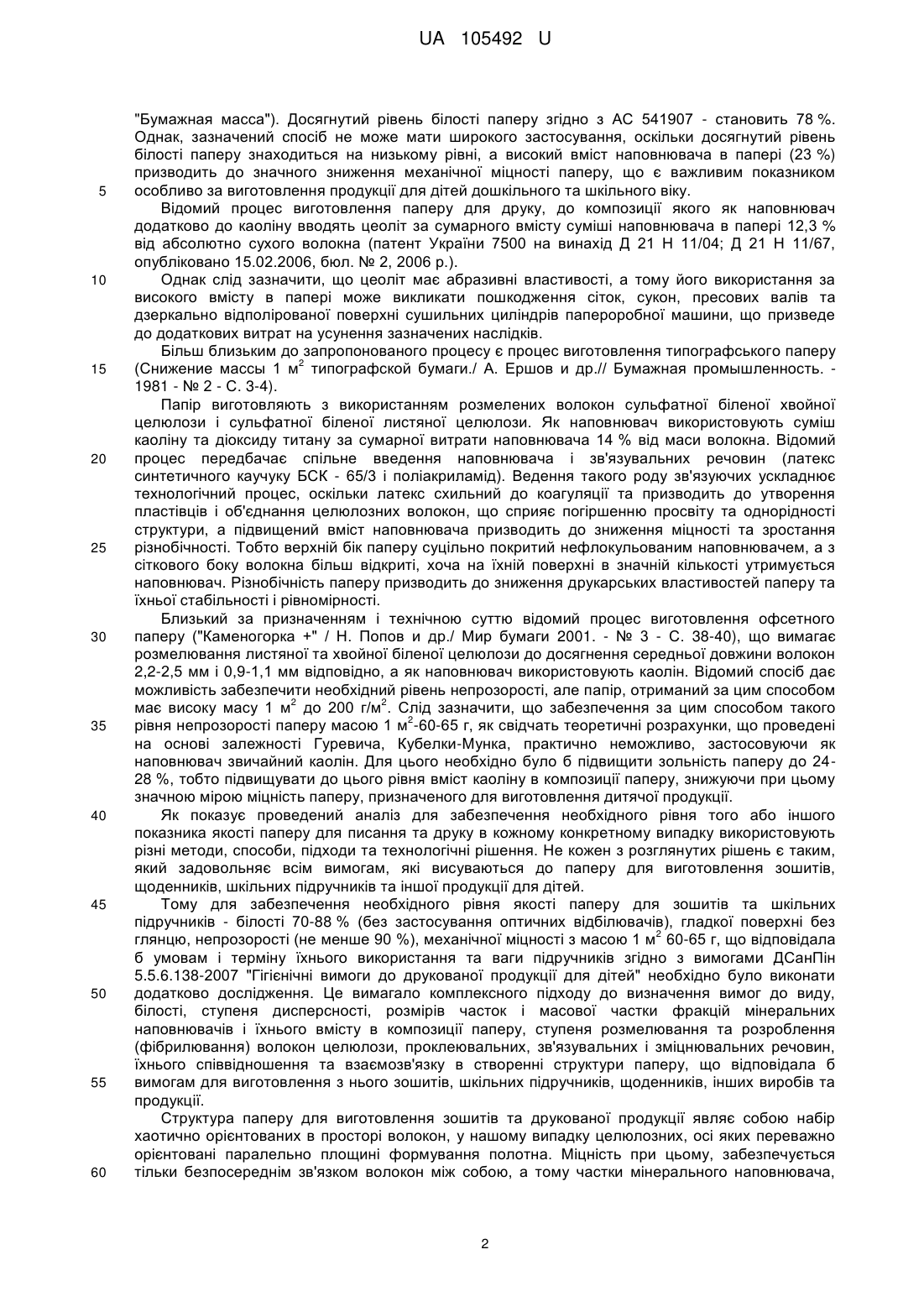

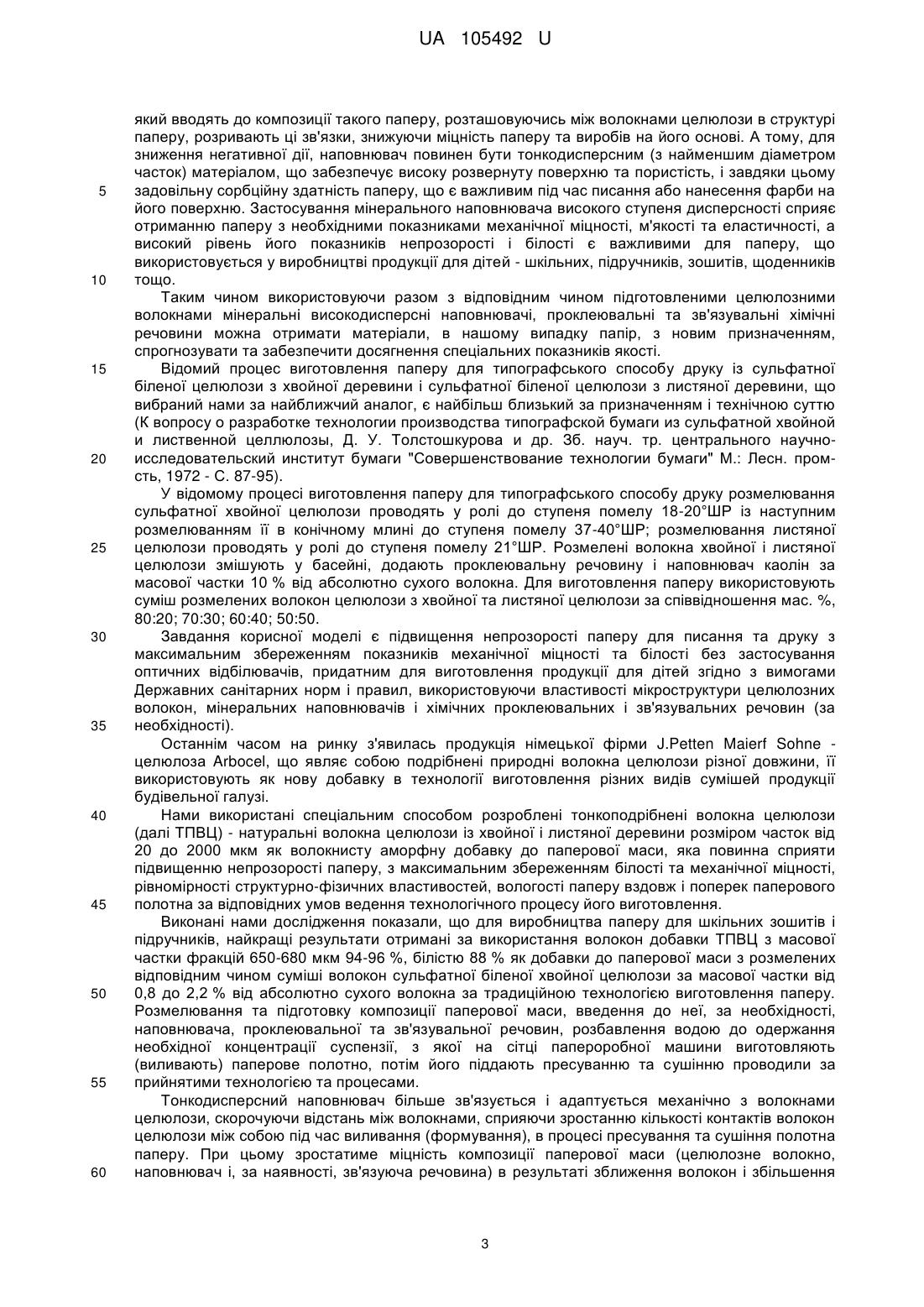

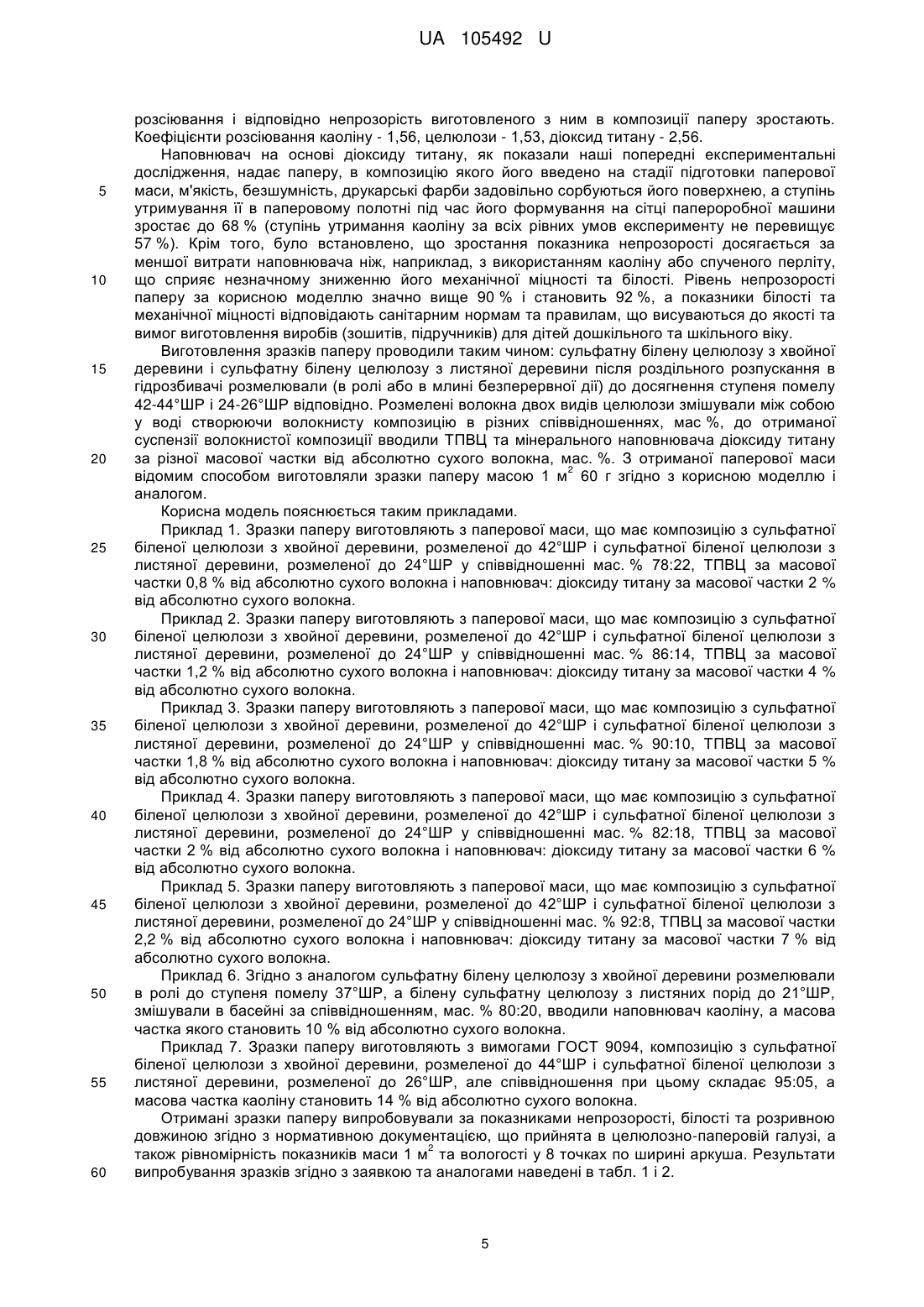

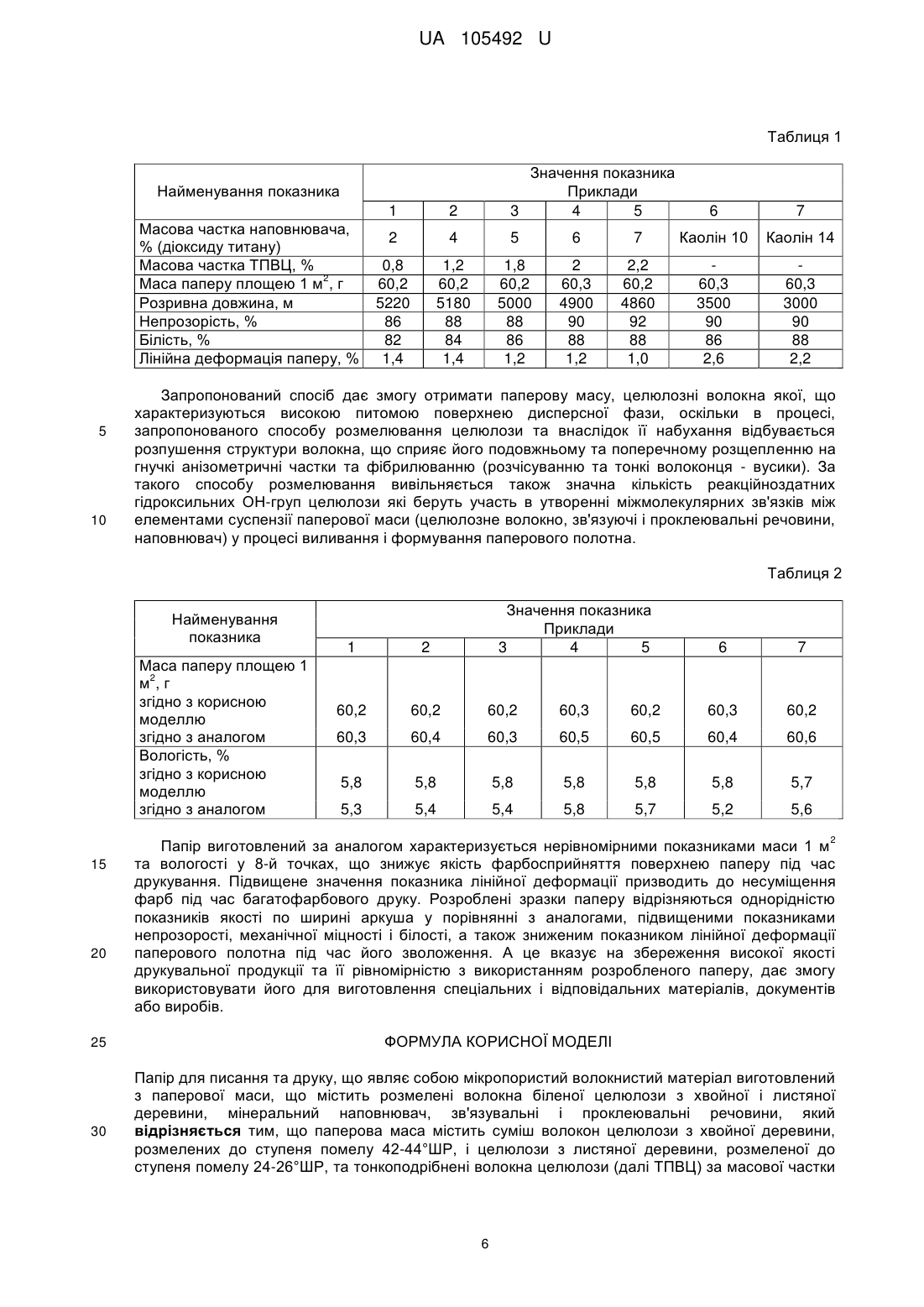

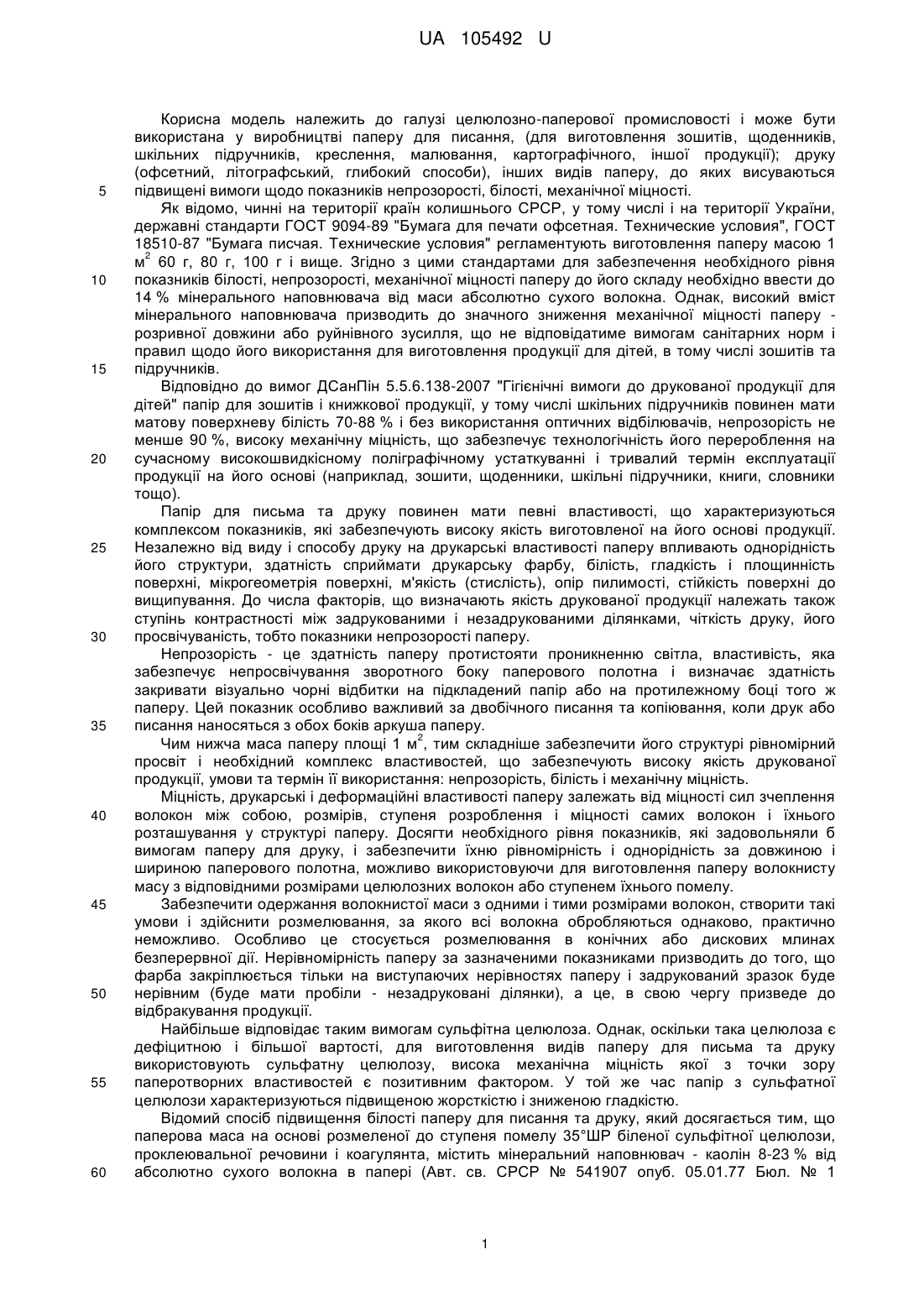

Реферат: Папір для писання та друку являє собою мікропористий волокнистий матеріал, виготовлений з паперової маси, що містить розмелені волокна біленої целюлози з хвойної і листяної деревини, мінеральний наповнювач, зв'язувальні і проклеювальні речовини. Паперова маса містить суміш волокон целюлози з хвойної деревини, целюлози з листяної деревини, тонкоподрібнені волокна целюлози (далі ТПВЦ). Отримані фракції волокон змішують перед формуванням (виливанням) паперу. Як наповнювач паперова маса містить діоксид титану. UA 105492 U (12) UA 105492 U UA 105492 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі целюлозно-паперової промисловості і може бути використана у виробництві паперу для писання, (для виготовлення зошитів, щоденників, шкільних підручників, креслення, малювання, картографічного, іншої продукції); друку (офсетний, літографський, глибокий способи), інших видів паперу, до яких висуваються підвищені вимоги щодо показників непрозорості, білості, механічної міцності. Як відомо, чинні на території країн колишнього СРСР, у тому числі і на території України, державні стандарти ГОСТ 9094-89 "Бумага для печати офсетная. Технические условия", ГОСТ 18510-87 "Бумага писчая. Технические условия" регламентують виготовлення паперу масою 1 2 м 60 г, 80 г, 100 г і вище. Згідно з цими стандартами для забезпечення необхідного рівня показників білості, непрозорості, механічної міцності паперу до його складу необхідно ввести до 14 % мінерального наповнювача від маси абсолютно сухого волокна. Однак, високий вміст мінерального наповнювача призводить до значного зниження механічної міцності паперу розривної довжини або руйнівного зусилля, що не відповідатиме вимогам санітарних норм і правил щодо його використання для виготовлення продукції для дітей, в тому числі зошитів та підручників. Відповідно до вимог ДСанПін 5.5.6.138-2007 "Гігієнічні вимоги до друкованої продукції для дітей" папір для зошитів і книжкової продукції, у тому числі шкільних підручників повинен мати матову поверхневу білість 70-88 % і без використання оптичних відбілювачів, непрозорість не менше 90 %, високу механічну міцність, що забезпечує технологічність його перероблення на сучасному високошвидкісному поліграфічному устаткуванні і тривалий термін експлуатації продукції на його основі (наприклад, зошити, щоденники, шкільні підручники, книги, словники тощо). Папір для письма та друку повинен мати певні властивості, що характеризуються комплексом показників, які забезпечують високу якість виготовленої на його основі продукції. Незалежно від виду і способу друку на друкарські властивості паперу впливають однорідність його структури, здатність сприймати друкарську фарбу, білість, гладкість і площинність поверхні, мікрогеометрія поверхні, м'якість (стислість), опір пилимості, стійкість поверхні до вищипування. До числа факторів, що визначають якість друкованої продукції належать також ступінь контрастності між задрукованими і незадрукованими ділянками, чіткість друку, його просвічуваність, тобто показники непрозорості паперу. Непрозорість - це здатність паперу протистояти проникненню світла, властивість, яка забезпечує непросвічування зворотного боку паперового полотна і визначає здатність закривати візуально чорні відбитки на підкладений папір або на протилежному боці того ж паперу. Цей показник особливо важливий за двобічного писання та копіювання, коли друк або писання наносяться з обох боків аркуша паперу. 2 Чим нижча маса паперу площі 1 м , тим складніше забезпечити його структурі рівномірний просвіт і необхідний комплекс властивостей, що забезпечують високу якість друкованої продукції, умови та термін її використання: непрозорість, білість і механічну міцність. Міцність, друкарські і деформаційні властивості паперу залежать від міцності сил зчеплення волокон між собою, розмірів, ступеня розроблення і міцності самих волокон і їхнього розташування у структурі паперу. Досягти необхідного рівня показників, які задовольняли б вимогам паперу для друку, і забезпечити їхню рівномірність і однорідність за довжиною і шириною паперового полотна, можливо використовуючи для виготовлення паперу волокнисту масу з відповідними розмірами целюлозних волокон або ступенем їхнього помелу. Забезпечити одержання волокнистої маси з одними і тими розмірами волокон, створити такі умови і здійснити розмелювання, за якого всі волокна обробляються однаково, практично неможливо. Особливо це стосується розмелювання в конічних або дискових млинах безперервної дії. Нерівномірність паперу за зазначеними показниками призводить до того, що фарба закріплюється тільки на виступаючих нерівностях паперу і задрукований зразок буде нерівним (буде мати пробіли - незадруковані ділянки), а це, в свою чергу призведе до відбракування продукції. Найбільше відповідає таким вимогам сульфітна целюлоза. Однак, оскільки така целюлоза є дефіцитною і більшої вартості, для виготовлення видів паперу для письма та друку використовують сульфатну целюлозу, висока механічна міцність якої з точки зору паперотворних властивостей є позитивним фактором. У той же час папір з сульфатної целюлози характеризуються підвищеною жорсткістю і зниженою гладкістю. Відомий спосіб підвищення білості паперу для писання та друку, який досягається тим, що паперова маса на основі розмеленої до ступеня помелу 35°ШР біленої сульфітної целюлози, проклеювальної речовини і коагулянта, містить мінеральний наповнювач - каолін 8-23 % від абсолютно сухого волокна в папері (Авт. св. СРСР № 541907 опуб. 05.01.77 Бюл. № 1 1 UA 105492 U 5 10 15 20 25 30 35 40 45 50 55 60 "Бумажная масса"). Досягнутий рівень білості паперу згідно з АС 541907 - становить 78 %. Однак, зазначений спосіб не може мати широкого застосування, оскільки досягнутий рівень білості паперу знаходиться на низькому рівні, а високий вміст наповнювача в папері (23 %) призводить до значного зниження механічної міцності паперу, що є важливим показником особливо за виготовлення продукції для дітей дошкільного та шкільного віку. Відомий процес виготовлення паперу для друку, до композиції якого як наповнювач додатково до каоліну вводять цеоліт за сумарного вмісту суміші наповнювача в папері 12,3 % від абсолютно сухого волокна (патент України 7500 на винахід Д 21 Н 11/04; Д 21 Н 11/67, опубліковано 15.02.2006, бюл. № 2, 2006 р.). Однак слід зазначити, що цеоліт має абразивні властивості, а тому його використання за високого вмісту в папері може викликати пошкодження сіток, сукон, пресових валів та дзеркально відполірованої поверхні сушильних циліндрів папероробної машини, що призведе до додаткових витрат на усунення зазначених наслідків. Більш близьким до запропонованого процесу є процес виготовлення типографського паперу 2 (Снижение массы 1 м типографской бумаги./ А. Ершов и др.// Бумажная промышленность. 1981 - № 2 - С. 3-4). Папір виготовляють з використанням розмелених волокон сульфатної біленої хвойної целюлози і сульфатної біленої листяної целюлози. Як наповнювач використовують суміш каоліну та діоксиду титану за сумарної витрати наповнювача 14 % від маси волокна. Відомий процес передбачає спільне введення наповнювача і зв'язувальних речовин (латекс синтетичного каучуку БСК - 65/3 і поліакриламід). Ведення такого роду зв'язуючих ускладнює технологічний процес, оскільки латекс схильний до коагуляції та призводить до утворення пластівців і об'єднання целюлозних волокон, що сприяє погіршенню просвіту та однорідності структури, а підвищений вміст наповнювача призводить до зниження міцності та зростання різнобічності. Тобто верхній бік паперу суцільно покритий нефлокульованим наповнювачем, а з сіткового боку волокна більш відкриті, хоча на їхній поверхні в значній кількості утримується наповнювач. Різнобічність паперу призводить до зниження друкарських властивостей паперу та їхньої стабільності і рівномірності. Близький за призначенням і технічною суттю відомий процес виготовлення офсетного паперу ("Каменогорка +" / Н. Попов и др./ Мир бумаги 2001. - № 3 - С. 38-40), що вимагає розмелювання листяної та хвойної біленої целюлози до досягнення середньої довжини волокон 2,2-2,5 мм і 0,9-1,1 мм відповідно, а як наповнювач використовують каолін. Відомий спосіб дає можливість забезпечити необхідний рівень непрозорості, але папір, отриманий за цим способом 2 2 має високу масу 1 м до 200 г/м . Слід зазначити, що забезпечення за цим способом такого 2 рівня непрозорості паперу масою 1 м -60-65 г, як свідчать теоретичні розрахунки, що проведені на основі залежності Гуревича, Кубелки-Мунка, практично неможливо, застосовуючи як наповнювач звичайний каолін. Для цього необхідно було б підвищити зольність паперу до 2428 %, тобто підвищувати до цього рівня вміст каоліну в композиції паперу, знижуючи при цьому значною мірою міцність паперу, призначеного для виготовлення дитячої продукції. Як показує проведений аналіз для забезпечення необхідного рівня того або іншого показника якості паперу для писання та друку в кожному конкретному випадку використовують різні методи, способи, підходи та технологічні рішення. Не кожен з розглянутих рішень є таким, який задовольняє всім вимогам, які висуваються до паперу для виготовлення зошитів, щоденників, шкільних підручників та іншої продукції для дітей. Тому для забезпечення необхідного рівня якості паперу для зошитів та шкільних підручників - білості 70-88 % (без застосування оптичних відбілювачів), гладкої поверхні без 2 глянцю, непрозорості (не менше 90 %), механічної міцності з масою 1 м 60-65 г, що відповідала б умовам і терміну їхнього використання та ваги підручників згідно з вимогами ДСанПін 5.5.6.138-2007 "Гігієнічні вимоги до друкованої продукції для дітей" необхідно було виконати додатково дослідження. Це вимагало комплексного підходу до визначення вимог до виду, білості, ступеня дисперсності, розмірів часток і масової частки фракцій мінеральних наповнювачів і їхнього вмісту в композиції паперу, ступеня розмелювання та розроблення (фібрилювання) волокон целюлози, проклеювальних, зв'язувальних і зміцнювальних речовин, їхнього співвідношення та взаємозв'язку в створенні структури паперу, що відповідала б вимогам для виготовлення з нього зошитів, шкільних підручників, щоденників, інших виробів та продукції. Структура паперу для виготовлення зошитів та друкованої продукції являє собою набір хаотично орієнтованих в просторі волокон, у нашому випадку целюлозних, осі яких переважно орієнтовані паралельно площині формування полотна. Міцність при цьому, забезпечується тільки безпосереднім зв'язком волокон між собою, а тому частки мінерального наповнювача, 2 UA 105492 U 5 10 15 20 25 30 35 40 45 50 55 60 який вводять до композиції такого паперу, розташовуючись між волокнами целюлози в структурі паперу, розривають ці зв'язки, знижуючи міцність паперу та виробів на його основі. А тому, для зниження негативної дії, наповнювач повинен бути тонкодисперсним (з найменшим діаметром часток) матеріалом, що забезпечує високу розвернуту поверхню та пористість, і завдяки цьому задовільну сорбційну здатність паперу, що є важливим під час писання або нанесення фарби на його поверхню. Застосування мінерального наповнювача високого ступеня дисперсності сприяє отриманню паперу з необхідними показниками механічної міцності, м'якості та еластичності, а високий рівень його показників непрозорості і білості є важливими для паперу, що використовується у виробництві продукції для дітей - шкільних, підручників, зошитів, щоденників тощо. Таким чином використовуючи разом з відповідним чином підготовленими целюлозними волокнами мінеральні високодисперсні наповнювачі, проклеювальні та зв'язувальні хімічні речовини можна отримати матеріали, в нашому випадку папір, з новим призначенням, спрогнозувати та забезпечити досягнення спеціальних показників якості. Відомий процес виготовлення паперу для типографського способу друку із сульфатної біленої целюлози з хвойної деревини і сульфатної біленої целюлози з листяної деревини, що вибраний нами за найближчий аналог, є найбільш близький за призначенням і технічною суттю (К вопросу о разработке технологии производства типографской бумаги из сульфатной хвойной и лиственной целлюлозы, Д. У. Толстошкурова и др. Зб. науч. тр. центрального научноисследовательский институт бумаги "Совершенствование технологии бумаги" М.: Лесн. промсть, 1972 - С. 87-95). У відомому процесі виготовлення паперу для типографського способу друку розмелювання сульфатної хвойної целюлози проводять у ролі до ступеня помелу 18-20°ШР із наступним розмелюванням її в конічному млині до ступеня помелу 37-40°ШР; розмелювання листяної целюлози проводять у ролі до ступеня помелу 21°ШР. Розмелені волокна хвойної і листяної целюлози змішують у басейні, додають проклеювальну речовину і наповнювач каолін за масової частки 10 % від абсолютно сухого волокна. Для виготовлення паперу використовують суміш розмелених волокон целюлози з хвойної та листяної целюлози за співвідношення мас. %, 80:20; 70:30; 60:40; 50:50. Завдання корисної моделі є підвищення непрозорості паперу для писання та друку з максимальним збереженням показників механічної міцності та білості без застосування оптичних відбілювачів, придатним для виготовлення продукції для дітей згідно з вимогами Державних санітарних норм і правил, використовуючи властивості мікроструктури целюлозних волокон, мінеральних наповнювачів і хімічних проклеювальних і зв'язувальних речовин (за необхідності). Останнім часом на ринку з'явилась продукція німецької фірми J.Petten Maierf Sohne целюлоза Arbocel, що являє собою подрібнені природні волокна целюлози різної довжини, її використовують як нову добавку в технології виготовлення різних видів сумішей продукції будівельної галузі. Нами використані спеціальним способом розроблені тонкоподрібнені волокна целюлози (далі ТПВЦ) - натуральні волокна целюлози із хвойної і листяної деревини розміром часток від 20 до 2000 мкм як волокнисту аморфну добавку до паперової маси, яка повинна сприяти підвищенню непрозорості паперу, з максимальним збереженням білості та механічної міцності, рівномірності структурно-фізичних властивостей, вологості паперу вздовж і поперек паперового полотна за відповідних умов ведення технологічного процесу його виготовлення. Виконані нами дослідження показали, що для виробництва паперу для шкільних зошитів і підручників, найкращі результати отримані за використання волокон добавки ТПВЦ з масової частки фракцій 650-680 мкм 94-96 %, білістю 88 % як добавки до паперової маси з розмелених відповідним чином суміші волокон сульфатної біленої хвойної целюлози за масової частки від 0,8 до 2,2 % від абсолютно сухого волокна за традиційною технологією виготовлення паперу. Розмелювання та підготовку композиції паперової маси, введення до неї, за необхідності, наповнювача, проклеювальної та зв'язувальної речовин, розбавлення водою до одержання необхідної концентрації суспензії, з якої на сітці папероробної машини виготовляють (виливають) паперове полотно, потім його піддають пресуванню та сушінню проводили за прийнятими технологією та процесами. Тонкодисперсний наповнювач більше зв'язується і адаптується механічно з волокнами целюлози, скорочуючи відстань між волокнами, сприяючи зростанню кількості контактів волокон целюлози між собою під час виливання (формування), в процесі пресування та сушіння полотна паперу. При цьому зростатиме міцність композиції паперової маси (целюлозне волокно, наповнювач і, за наявності, зв'язуюча речовина) в результаті зближення волокон і збільшення 3 UA 105492 U 5 10 15 20 25 30 35 40 45 50 55 точок і площі контактів і їхньої міцності: чим вища ступінь тонкодисперсності наповнювача, тим менші будуть міжволоконні відстані, тим більше волокон вступить в контакт одне з одним, сприяючи зростанню міцності створеної структури паперу. В основу корисної поставлено задачу створити паперове полотно з властивостями, що забезпечувало б вимогам до паперу для писання і друку з високим комплексом властивостей: непрозорості, білості, механічної міцності та їхньої рівномірності по всій ширині паперового полотна, призначених для виготовлення зошитів і шкільних підручників, які забезпечували б легкість і зручність писання і читання необхідної інформації, що нанесена з обох боків аркуша і не відбивалася б на зворотному боці, затрудняючи процеси писання та читання, сприяючи зростанню навантаження на зір школярів. Рівномірно розподіляючись волокна добавки по всій матриці з целюлозних волокон на основі сульфатної біленої целюлози з хвойних порід деревини і сульфатної біленої целюлози з листяних порід деревини створюють тривимірну основу зі значним ефектом сітчастих структур, сприяють утримуванню мінерального наповнювача в цій створеній волокнистій системі, як результат позитивно сприяють досягненню бажаної високої гомогенізації (вирівнюванню) структури паперу. В цілому за рахунок рівномірного розподілу в ній всіх компонентів, що беруть участь у виливанні паперового полотна, покращується формування та комплекс його властивостей, якість друку на папері, що виготовлений з використанням ТПВЦ, особливо для спеціальних і відповідальних видів продукції, що, в свою чергу, призводить до покращення якості друкованої продукції в цілому. За рахунок вибору та комбінування волокон біленої сульфатної целюлози з хвойної та листяної деревини та добавки на основі ТПВЦ, способу та якості розмелювання целюлози, мінерального наповнювача, введення проклеювальних і зв'язувальних речовин, підготовлення паперової маси для виливання (формування) паперового полотна, досягається його структури та властивості, що забезпечують вимоги до паперу для виготовлення друкованої продукції, в тому числі для дітей. Задача вирішується за рахунок того, що для виготовлення паперу для письма та друку використовують целюлозу білену сульфатну з хвойних порід деревини (СФАХД), розмелену до ступеня помелу 42-44°ШР і білену сульфатну целюлозу з листяної целюлози, розмеленої до ступеня помелу 22-24°ШР та добавку з природних ТПВЦ з масової частки фракцій 640-680 мкм 93-95 %, а як наповнювач до паперової маси вводять діоксиду титану з масовою часткою фракції 2-3 мкм 95-96 % і білістю (коефіцієнт відбиття) 94 %, масовою часткою наповнювача 25 % від абсолютно сухого волокна. Папір для писання та друку містить білені волокна сульфатної біленої целюлози з хвойної та листяної деревини, розмелені до 42-44°ШР і 24-26°ШР відповідно, ТПВЦ за масової частки фракції 640-680 мкм 93-95 % отримані фракції волокон змішують перед формуванням (виливанням) паперу, мас. %: целюлоза з хвойних порід 78-92 деревини целюлоза з листяної деревини 21,2-5,8 ТПВЦ 0,8-2,2, а як наповнювач до паперової маси вводять діоксиду титану, масовою часткою фракції 2-3 мкм 95-96 % і білістю (коефіцієнт відбиття) 94 %, за масової частки 6 % від абсолютно сухого волокна. Використання діоксиду титану як наповнювача пояснюється наступним чином: як мінеральний наповнювач для паперу зазвичай використовують каолін, який сприяє зростанню першопочаткової непрозорості паперу. Однак у присутності проклеювальних і зв'язувальних речовин (зазвичай папір для писання та друку проклеюється) каолін порівняно мало впливає на непрозорість і може навіть підсилювати просвічування паперу (Джемс П. Кейси "Свойства бумаги и ее переработка". Перев. с английского Том 2. М.:Голесбумиздат. - 1960. - 650 с.). Діоксид титану, в порівнянні з іншими мінеральними наповнювачами, що водяться до композиції паперу (наприклад, каолін) має високий ступінь дисперсності та коефіцієнт заломлення, а білість перевищує 96 %. А тому створюючи суміш наповнювачів на основі двоокис титану та спученого перліту, досягаються найкращі споживні властивості: непрозорість, механічна міцність та білість паперу для писання та друку, виготовлення зошитів, щоденників, підручників і іншої друкованої продукції для дітей і школярів за порівняно незначних витрат змішаного наповнювача порівняно з каоліном - в папері для офсетного способу друку вміст каоліну згідно з вимогами стандарту ГОСТ 9094 досягає 14 %. Непрозорість паперу залежить від коефіцієнтів розсіювання компонентів паперу, що в свою чергу залежить від розмірів часток наповнювачів: за зменшення розмірів часток наповнювача до відповідного оптимуму коефіцієнт 4 UA 105492 U 5 10 15 20 25 30 35 40 45 50 55 60 розсіювання і відповідно непрозорість виготовленого з ним в композиції паперу зростають. Коефіцієнти розсіювання каоліну - 1,56, целюлози - 1,53, діоксид титану - 2,56. Наповнювач на основі діоксиду титану, як показали наші попередні експериментальні дослідження, надає паперу, в композицію якого його введено на стадії підготовки паперової маси, м'якість, безшумність, друкарські фарби задовільно сорбуються його поверхнею, а ступінь утримування її в паперовому полотні під час його формування на сітці папероробної машини зростає до 68 % (ступінь утримання каоліну за всіх рівних умов експерименту не перевищує 57 %). Крім того, було встановлено, що зростання показника непрозорості досягається за меншої витрати наповнювача ніж, наприклад, з використанням каоліну або спученого перліту, що сприяє незначному зниженню його механічної міцності та білості. Рівень непрозорості паперу за корисною моделлю значно вище 90 % і становить 92 %, а показники білості та механічної міцності відповідають санітарним нормам та правилам, що висуваються до якості та вимог виготовлення виробів (зошитів, підручників) для дітей дошкільного та шкільного віку. Виготовлення зразків паперу проводили таким чином: сульфатну білену целюлозу з хвойної деревини і сульфатну білену целюлозу з листяної деревини після роздільного розпускання в гідрозбивачі розмелювали (в ролі або в млині безперервної дії) до досягнення ступеня помелу 42-44°ШР і 24-26°ШР відповідно. Розмелені волокна двох видів целюлози змішували між собою у воді створюючи волокнисту композицію в різних співвідношеннях, мас %, до отриманої суспензії волокнистої композиції вводили ТПВЦ та мінерального наповнювача діоксиду титану за різної масової частки від абсолютно сухого волокна, мас. %. З отриманої паперової маси 2 відомим способом виготовляли зразки паперу масою 1 м 60 г згідно з корисною моделлю і аналогом. Корисна модель пояснюється таким прикладами. Приклад 1. Зразки паперу виготовляють з паперової маси, що має композицію з сульфатної біленої целюлози з хвойної деревини, розмеленої до 42°ШР і сульфатної біленої целюлози з листяної деревини, розмеленої до 24°ШР у співвідношенні мас. % 78:22, ТПВЦ за масової частки 0,8 % від абсолютно сухого волокна і наповнювач: діоксиду титану за масової частки 2 % від абсолютно сухого волокна. Приклад 2. Зразки паперу виготовляють з паперової маси, що має композицію з сульфатної біленої целюлози з хвойної деревини, розмеленої до 42°ШР і сульфатної біленої целюлози з листяної деревини, розмеленої до 24°ШР у співвідношенні мас. % 86:14, ТПВЦ за масової частки 1,2 % від абсолютно сухого волокна і наповнювач: діоксиду титану за масової частки 4 % від абсолютно сухого волокна. Приклад 3. Зразки паперу виготовляють з паперової маси, що має композицію з сульфатної біленої целюлози з хвойної деревини, розмеленої до 42°ШР і сульфатної біленої целюлози з листяної деревини, розмеленої до 24°ШР у співвідношенні мас. % 90:10, ТПВЦ за масової частки 1,8 % від абсолютно сухого волокна і наповнювач: діоксиду титану за масової частки 5 % від абсолютно сухого волокна. Приклад 4. Зразки паперу виготовляють з паперової маси, що має композицію з сульфатної біленої целюлози з хвойної деревини, розмеленої до 42°ШР і сульфатної біленої целюлози з листяної деревини, розмеленої до 24°ШР у співвідношенні мас. % 82:18, ТПВЦ за масової частки 2 % від абсолютно сухого волокна і наповнювач: діоксиду титану за масової частки 6 % від абсолютно сухого волокна. Приклад 5. Зразки паперу виготовляють з паперової маси, що має композицію з сульфатної біленої целюлози з хвойної деревини, розмеленої до 42°ШР і сульфатної біленої целюлози з листяної деревини, розмеленої до 24°ШР у співвідношенні мас. % 92:8, ТПВЦ за масової частки 2,2 % від абсолютно сухого волокна і наповнювач: діоксиду титану за масової частки 7 % від абсолютно сухого волокна. Приклад 6. Згідно з аналогом сульфатну білену целюлозу з хвойної деревини розмелювали в ролі до ступеня помелу 37°ШР, а білену сульфатну целюлозу з листяних порід до 21°ШР, змішували в басейні за співвідношенням, мас. % 80:20, вводили наповнювач каоліну, а масова частка якого становить 10 % від абсолютно сухого волокна. Приклад 7. Зразки паперу виготовляють з вимогами ГОСТ 9094, композицію з сульфатної біленої целюлози з хвойної деревини, розмеленої до 44°ШР і сульфатної біленої целюлози з листяної деревини, розмеленої до 26°ШР, але співвідношення при цьому складає 95:05, а масова частка каоліну становить 14 % від абсолютно сухого волокна. Отримані зразки паперу випробовували за показниками непрозорості, білості та розривною довжиною згідно з нормативною документацією, що прийнята в целюлозно-паперовій галузі, а 2 також рівномірність показників маси 1 м та вологості у 8 точках по ширині аркуша. Результати випробування зразків згідно з заявкою та аналогами наведені в табл. 1 і 2. 5 UA 105492 U Таблиця 1 1 2 Значення показника Приклади 3 4 5 2 4 5 6 0,8 60,2 5220 86 82 1,4 1,2 60,2 5180 88 84 1,4 1,8 60,2 5000 88 86 1,2 2 60,3 4900 90 88 1,2 Найменування показника Масова частка наповнювача, % (діоксиду титану) Масова частка ТПВЦ, % 2 Маса паперу площею 1 м , г Розривна довжина, м Непрозорість, % Білість, % Лінійна деформація паперу, % 5 10 6 7 7 Каолін 10 Каолін 14 2,2 60,2 4860 92 88 1,0 60,3 3500 90 86 2,6 60,3 3000 90 88 2,2 Запропонований спосіб дає змогу отримати паперову масу, целюлозні волокна якої, що характеризуються високою питомою поверхнею дисперсної фази, оскільки в процесі, запропонованого способу розмелювання целюлози та внаслідок її набухання відбувається розпушення структури волокна, що сприяє його подовжньому та поперечному розщепленню на гнучкі анізометричні частки та фібрилюванню (розчісуванню та тонкі волоконця - вусики). За такого способу розмелювання вивільняється також значна кількість реакційноздатних гідроксильних ОН-груп целюлози які беруть участь в утворенні міжмолекулярних зв'язків між елементами суспензії паперової маси (целюлозне волокно, зв'язуючі і проклеювальні речовини, наповнювач) у процесі виливання і формування паперового полотна. Таблиця 2 Найменування показника Маса паперу площею 1 2 м ,г згідно з корисною моделлю згідно з аналогом Вологість, % згідно з корисною моделлю згідно з аналогом Значення показника Приклади 3 4 5 1 2 6 7 60,2 60,2 60,2 60,3 60,2 60,3 60,2 60,3 60,4 60,3 60,5 60,5 60,4 60,6 5,8 5,8 5,8 5,8 5,8 5,8 5,7 5,3 5,4 5,4 5,8 5,7 5,2 5,6 2 15 20 25 30 Папір виготовлений за аналогом характеризується нерівномірними показниками маси 1 м та вологості у 8-й точках, що знижує якість фарбосприйняття поверхнею паперу під час друкування. Підвищене значення показника лінійної деформації призводить до несуміщення фарб під час багатофарбового друку. Розроблені зразки паперу відрізняються однорідністю показників якості по ширині аркуша у порівнянні з аналогами, підвищеними показниками непрозорості, механічної міцності і білості, а також зниженим показником лінійної деформації паперового полотна під час його зволоження. А це вказує на збереження високої якості друкувальної продукції та її рівномірністю з використанням розробленого паперу, дає змогу використовувати його для виготовлення спеціальних і відповідальних матеріалів, документів або виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Папір для писання та друку, що являє собою мікропористий волокнистий матеріал виготовлений з паперової маси, що містить розмелені волокна біленої целюлози з хвойної і листяної деревини, мінеральний наповнювач, зв'язувальні і проклеювальні речовини, який відрізняється тим, що паперова маса містить суміш волокон целюлози з хвойної деревини, розмелених до ступеня помелу 42-44°ШР, і целюлози з листяної деревини, розмеленої до ступеня помелу 24-26°ШР, та тонкоподрібнені волокна целюлози (далі ТПВЦ) за масової частки 6 UA 105492 U фракції 640-680 мкм 93-95 %, причому отримані фракції волокон змішують перед формуванням (виливанням) паперу, мас. %: целюлоза з хвойних порід 78-92 деревини целюлоза з листяної деревини 21,2-5,8 ТПВЦ 0,8-2,2, а як наповнювач паперова маса містить діоксид титану, масовою часткою фракції 2-3 мкм 9596 % і білістю (коефіцієнт відбиття) 94 %, за масової частки 6 % від абсолютно сухого волокна. 5 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
