Суміш будівельна суха оздоблювальна

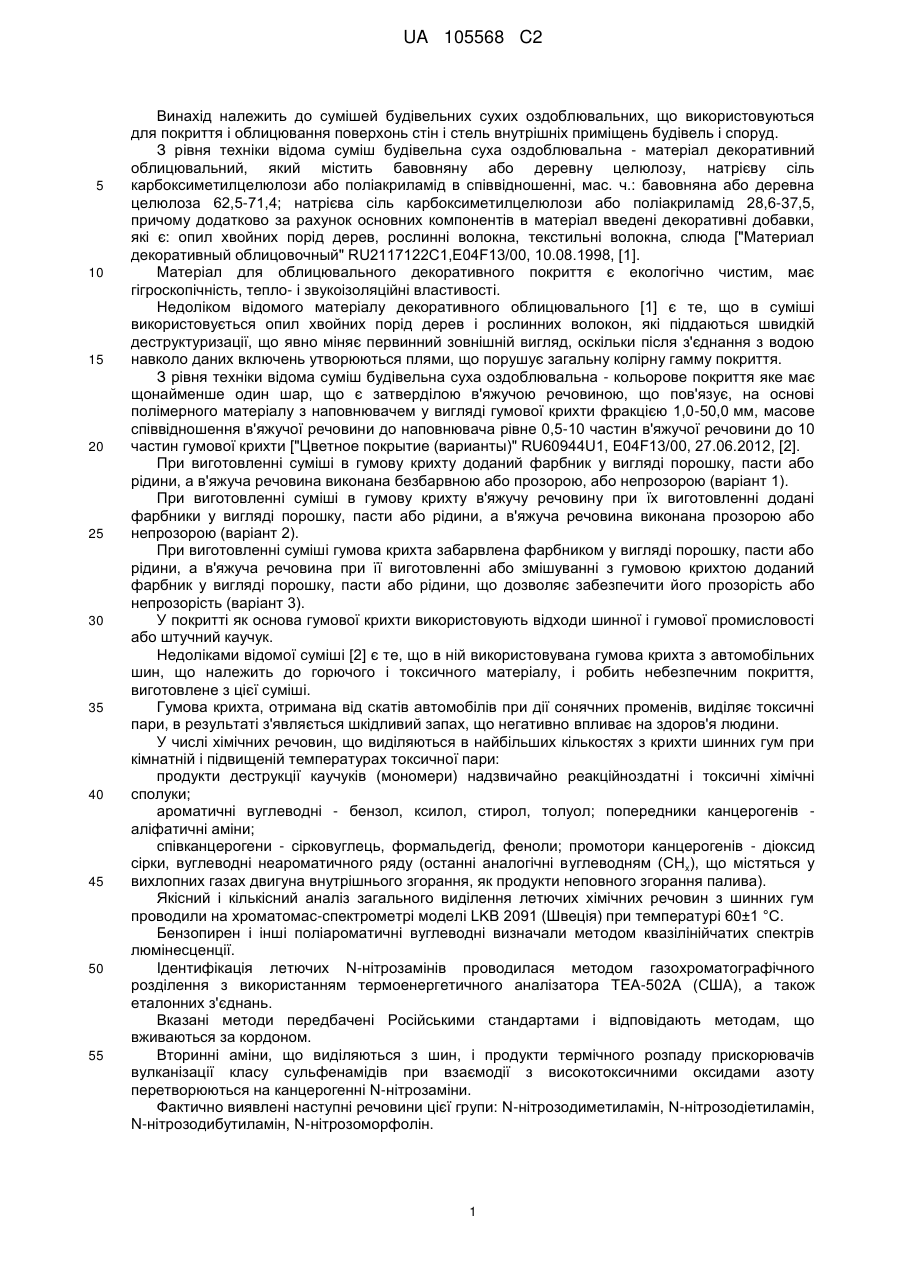

Реферат: Винахід належить до сумішей будівельних сухих оздоблювальних, що використовуються для покриття і облицювання поверхонь стін і стель внутрішніх приміщень будівель і споруд. Суміш будівельна суха оздоблювальна містить в'яжучу речовину - Na-карбоксиметилцелюлозу і основний компонент - вермикуліт спучений. Технічний результат полягає в підвищенні міцності, еластичності, тепло- і звукоізоляції, пожежостійкості і екологічної безпеки, а також в розширенні колірної гамми і різноманітності комбінацій декоруючих малюнків покриття з цієї суміші. UA 105568 C2 (12) UA 105568 C2 UA 105568 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сумішей будівельних сухих оздоблювальних, що використовуються для покриття і облицювання поверхонь стін і стель внутрішніх приміщень будівель і споруд. З рівня техніки відома суміш будівельна суха оздоблювальна - матеріал декоративний облицювальний, який містить бавовняну або деревну целюлозу, натрієву сіль карбоксиметилцелюлози або поліакриламід в співвідношенні, мас. ч.: бавовняна або деревна целюлоза 62,5-71,4; натрієва сіль карбоксиметилцелюлози або поліакриламід 28,6-37,5, причому додатково за рахунок основних компонентів в матеріал введені декоративні добавки, які є: опил хвойних порід дерев, рослинні волокна, текстильні волокна, слюда ["Материал декоративный облицовочный" RU2117122C1,E04F13/00, 10.08.1998, [1]. Матеріал для облицювального декоративного покриття є екологічно чистим, має гігроскопічність, тепло- і звукоізоляційні властивості. Недоліком відомого матеріалу декоративного облицювального [1] є те, що в суміші використовується опил хвойних порід дерев і рослинних волокон, які піддаються швидкій деструктуризації, що явно міняє первинний зовнішній вигляд, оскільки після з'єднання з водою навколо даних включень утворюються плями, що порушує загальну колірну гамму покриття. З рівня техніки відома суміш будівельна суха оздоблювальна - кольорове покриття яке має щонайменше один шар, що є затверділою в'яжучою речовиною, що пов'язує, на основі полімерного матеріалу з наповнювачем у вигляді гумової крихти фракцією 1,0-50,0 мм, масове співвідношення в'яжучої речовини до наповнювача рівне 0,5-10 частин в'яжучої речовини до 10 частин гумової крихти ["Цветное покрытие (варианты)" RU60944U1, E04F13/00, 27.06.2012, [2]. При виготовленні суміші в гумову крихту доданий фарбник у вигляді порошку, пасти або рідини, а в'яжуча речовина виконана безбарвною або прозорою, або непрозорою (варіант 1). При виготовленні суміші в гумову крихту в'яжучу речовину при їх виготовленні додані фарбники у вигляді порошку, пасти або рідини, а в'яжуча речовина виконана прозорою або непрозорою (варіант 2). При виготовленні суміші гумова крихта забарвлена фарбником у вигляді порошку, пасти або рідини, а в'яжуча речовина при її виготовленні або змішуванні з гумовою крихтою доданий фарбник у вигляді порошку, пасти або рідини, що дозволяє забезпечити його прозорість або непрозорість (варіант 3). У покритті як основа гумової крихти використовують відходи шинної і гумової промисловості або штучний каучук. Недоліками відомої суміші [2] є те, що в ній використовувана гумова крихта з автомобільних шин, що належить до горючого і токсичного матеріалу, і робить небезпечним покриття, виготовлене з цієї суміші. Гумова крихта, отримана від скатів автомобілів при дії сонячних променів, виділяє токсичні пари, в результаті з'являється шкідливий запах, що негативно впливає на здоров'я людини. У числі хімічних речовин, що виділяються в найбільших кількостях з крихти шинних гум при кімнатній і підвищеній температурах токсичної пари: продукти деструкції каучуків (мономери) надзвичайно реакційноздатні і токсичні хімічні сполуки; ароматичні вуглеводні - бензол, ксилол, стирол, толуол; попередники канцерогенів аліфатичні аміни; співканцерогени - сірковуглець, формальдегід, феноли; промотори канцерогенів - діоксид сірки, вуглеводні неароматичного ряду (останні аналогічні вуглеводням (СНx), що містяться у вихлопних газах двигуна внутрішнього згорання, як продукти неповного згорання палива). Якісний і кількісний аналіз загального виділення летючих хімічних речовин з шинних гум проводили на хроматомас-спектрометрі моделі LKB 2091 (Швеція) при температурі 60±1 °C. Бензопирен і інші поліароматичні вуглеводні визначали методом квазілінійчатих спектрів люмінесценції. Ідентифікація летючих N-нітрозамінів проводилася методом газохроматографічного розділення з використанням термоенергетичного аналізатора ТЕА-502А (США), а також еталонних з'єднань. Вказані методи передбачені Російськими стандартами і відповідають методам, що вживаються за кордоном. Вторинні аміни, що виділяються з шин, і продукти термічного розпаду прискорювачів вулканізації класу сульфенамідів при взаємодії з високотоксичними оксидами азоту перетворюються на канцерогенні N-нітрозаміни. Фактично виявлені наступні речовини цієї групи: N-нітрозодиметиламін, N-нітрозодіетиламін, N-нітрозодибутиламін, N-нітрозоморфолін. 1 UA 105568 C2 5 10 15 20 25 30 35 40 45 50 55 60 Їх вміст в протекторних гумах за нашими даними змінюється від 2,1 до 34,9 мкг/кг, а в летючих продуктах може істотно перевищувати гранично допустиму концентрацію для N3 нітрозамінів, яка в повітрі населених місць складає 50 нг/м . Ці речовини також добре розчинні у воді (гранично допустима концентрація N-нітрозамінів у воді прісноводих водоймищах 5 нг/л). Застосування фарбника у вигляді пасти або рідини не дасть надалі можливість проводити реставрацію вже висохлого покриття. Необхідно буде знімати повністю все покриття для того, щоб покриття мало однотонний колір. З рівня техніки відома суміш будівельна суха оздоблювальна - декоративне настінне покриття, що є затверділою речовиною на основі в'яжучого у вигляді латексу або карбоксиметилцелюлози і волокнистого матеріалу у вигляді кольорових ниток і/або кольорової перепутанки з відходів виробництва ниток і тканин, заздалегідь подрібнених, при цьому в речовині дотримані наступні пропорції волокнистого матеріалу до в'яжучого, як 60-95 % на 405 % ["Декоративное настенное покрытие" RU117478U1, E04F13/00, 27.06.2012, [3]. Недоліками відомого кольорового покриття [3] є те, що латекс належить до токсичних матеріалів і може викликати алергію у людей. З рівня техніки відома суміш будівельна суха оздоблювальна - матеріал декоративного облицювального покриття, карбоксиметилцелюлози, що містить, текстильні волокна і поверхнево-активні речовини, в якому як текстильні волокна використовується віскозна або поліефірна перед орієнтована нитка при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 5-50, віскозна або поліефірна передорієнтована нитка 5-75, поверхнево-активні речовини 0-3 ["Матеріал декоративного облицювального покриття" UA53067U, E04F13/00, 27.09.2010, [4]. У матеріалі віскозна або поліефірна передорієнтована нитка має довжину 5-25 мм і різні кольори. Матеріал може додатково містити одну з ниток: з, шерстяну, поліестерову, бавовняну, шовкову, нейлонову або їх комбінації і з'єднання. Матеріал може додатково містити пластифікатори, декоративні добавки, порошкові фарбники, зокрема, які не розчиняються. Недоліками відомого матеріалу декоративного облицювального покриття [4] є те, що використовувана в суміші полівінілхлоридна нитка в експлуатації виділяє елементи, що містять хлор, які є дуже шкідливими для людини, належать до 1 класу небезпеки і в Європейському Союзі ця речовина заборонена. Поліестрова нитка в процесі експлуатації розкладається на капролактам, який дуже шкідливий для організму людини і належить до 1 класу небезпеки. З рівня техніки відома суміш будівельна суха оздоблювальна - матеріал декоративного облицювального покриття, що містить целюлозу, карбоксиметилцелюлозу, текстильні волокна і поверхнево-активні речовини, в якому як текстильні волокна використовується віскозна або поліефірна передорієнтована нитка з лінійною щільністю 8-18 текс (75D-160D) або 36-80 текс (320D-720D) при наступному співвідношенні компонентів: целюлоза до 75, карбоксиметилцелюлоза 5-50, віскозна або поліефірна передорієнтована нитка 5-75, поверхнево-активні речовини 1-3 ["Матеріал декоративного облицювального покриття" UA55610U, E04F13/00, 27.12.2010, [5]. У матеріалі віскозна або поліефірна передорієнтована нитка має довжину 5-25 мм і різні кольори. Матеріал може додатково містити одну з ниток: полівінілхлоридну, шерстяну, поліестрову, бавовняну, шовкову, нейлонову або їх комбінації і з'єднання. Матеріал може додатково містити пластифікатори, декоративні добавки, порошкові фарбники, зокрема, які не розчиняються. Недоліком відомого матеріалу декоративного облицювального покриття [5] є те, що використовувана віскозна нитка дорогий продукт, застосування якого в суміші економічно не доцільно. Із-за недостатньої сировинної бази віскозні нитки не знайшли широкого застосування у виробництва таких сумішей. Крім того, віскозна нитка утримує вологу до 14-16 %, за рахунок чого утворюється грибок, а в процесі експлуатації постійно виділяється дуже шкідлива речовина - сірковуглець, що належить до 1 класу небезпеки. З рівня техніки відома суміш будівельна суха оздоблювальна - матеріал декоративного облицювального покриття, що містить текстильні волокна, карбоксиметилцелюлозу і 2 UA 105568 C2 5 10 15 20 25 30 35 40 45 50 55 60 поверхнево-активні речовини, в якому як текстильні волокна використовується поліефірні повністю орієнтовані гладковитягнуті нитки, при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 4-50, поліефірні повністю орієнтовані гладковитягнуті нитки 50-95, поверхнево-активні речовини більше 0-3 ["Матеріал декоративного облицювального покриття" UA56990U, E04F13/18, 10.02.2011, [6]. Матеріал може містити целюлозу більше 0-7 мас. % за рахунок зменшення кількості поліефірних повністю орієнтованих гладковитягнутих ниток. Матеріал може містити віскозні нитки більше 0-60 мас. % за рахунок зменшення кількості поліефірних повністю орієнтованих гладковитягнутих ниток. Матеріал може містити поліефірну передорієнтовану нитку більше 0-60 мас. % за рахунок зменшення кількості поліефірних повністю орієнтованих гладковитягнутих ниток. У матеріалі віскозні або поліефірні передорієнтовані нитки мають довжину 5-25 мм, а поліефірні повністю орієнтовані гладковитягнуті нитки мають довжину 1-25 мм. У матеріалі віскозні або поліефірні нитки мають різні кольори. Матеріал може додатково містити одну з ниток: полівінілхлоридну, шерстяну, поліестрову, бавовняну, шовкову, нейлонову або їх комбінації і з'єднання в кількості більшого 0-80 % за рахунок зменшення кількості поліефірних повністю орієнтованих гладковитягнутих ниток. Матеріал може додатково містити пластифікатори, декоративні добавки, порошкові фарбники, зокрема, які не розчиняються. Недоліками відомого матеріалу декоративного облицювального покриття [6] є використання в суміші поліефірних полівінілхлоридних ниток. Відомо, що поліефірна нитка постійно деструктурує (розкладається) і виділяє терефталеву кислоту, яка належить до 1 класу небезпеки. Полівінілхлоридна нитка в експлуатації виділяє елементи, що містять хлор, які дуже шкідливі для здоров'я людини належать до 1 класу небезпеки і в Європейському Союзі заборонені із-за токсичності. З рівня техніки відома найбільш близька до технічного рішення, що заявляється, суміш будівельна суха оздоблювальна - матеріал декоративного облицювального покриття, що містить в'яжучу речовину - Na-карбоксиметилцелюлозу і основний компонент ["Материал декоративного облицовочного покрытия и способ его изготовления" RU2330923C2, E04F13/00, 10.02.2011, [7]. Матеріал також містить поверхнево-активні речовини. Як основний компонент використані волокнисті матеріали і целюлоза. Як волокнисті матеріали використовується віскозна або поліефірна передорієнтована нитка з лінійною щільністю 18-36 текс. Компоненти матеріалу знаходяться в наступному співвідношенні, мас. %: Naкарбоксиметилцелюлоза 15-25, віскозна або поліефірна передорієнтована нитка з лінійною щільністю 18-36 текс 5-75, поверхнево-активні речовини 2-8. Матеріал додатково містить віскозну або поліефірну передорієнтовану нитку з лінійною щільністю 80-165 текс і різного кольору. Матеріал може додатково містити пластифікатори, декоративні добавки, порошкові фарбники, зокрема, які не розбавляються у воді. Недоліками відомого матеріалу декоративного облицювального покриття [7] є те, що використовувана в суміші поліефірна нитка постійно деструктурує (розкладається) і виділяє терефталеву кислоту, яка належить до 1 класу небезпеки. Полівінілхлоридна нитка в експлуатації виділяє елементи, що містять хлор, які дуже шкідливі для здоров'я людини належать до 1 класу небезпеки і в Європейському Союзі заборонені із-за токсичності. Використовувана в суміші віскозна нитка - дорогий продукт, використання якого економічно не доцільно. Із-за недостатньої сировинної бази віскозні нитки не знайшли широкого застосування у виробництва таких сумішей. Крім того, віскозна нитка утримує вологу до 14-16 %, за рахунок чого утворюється грибок, а в процесі експлуатації постійно виділяється дуже шкідлива речовина - сірковуглець, що належить до 1 класу небезпеки. Через це покриття з цього відомого матеріалу не володіє високими показниками міцності, еластичності, тепло- і звукоізоляції, пожежостійкості і екологічної безпеки, а також не володіє широкою колірною гаммою і різноманітністю комбінацій декоруючих малюнків. Технічна задача, на вирішення якої направлений винахід, полягає в удосконаленні складу компонентів і їх кількості в суміші шляхом використання як основного компонента безпечного, 3 UA 105568 C2 5 10 15 20 25 30 35 40 45 50 55 міцного і вогнестійкого мінерального компонента з яскраво вираженими декоруючими властивостями. Технічний результат, який досягається при рішенні поставленої технічної задачі і використанні винаходу, полягає в підвищенні міцності, еластичності, тепло- і звукоізоляції, пожежостійкості і екологічної безпеки, а також в розширенні колірної гамми і різноманітності комбінацій декоруючих малюнків покриття з цієї суміші. Поставлена технічна задача вирішується, а технічний результат досягається тим, що в суміші будівельної сухої оздоблювальної, містить в'яжучу речовину Naкарбоксиметилцелюлозу і основний компонент, згідно з винаходом, як основний компонент містить вермикуліт спучений 1-3 мм, при цьому компоненти в суміші знаходяться в наступному співвідношенні, мас. %: Na-карбоксиметилцелюлоза 14-30 вермикуліт спучений 1-3 мм 3-78 У зв'язку з тим, що якості в'яжучої речовини суміш містить Na-карбоксиметилцелюлозу в кількості, мас. % 14-30, забезпечується оптимальний її вміст, який було визначено дослідним шляхом. Використання Na-карбоксиметилцелюлози менше 14 % погіршує адгезію і ускладнює нанесення покриття. Використання Na-карбоксиметилцелюлози більше 30 % приводить до утворення матового нальоту в покритті, що погіршує його зовнішній вигляд. У зв'язку з тим, що як основний матеріал суміш містить вермикуліт спучений 1-3 мм, в кількості, мас. % 3-78, забезпечується їх оптимальний вміст, визначений дослідним шляхом, що підвищує міцність, еластичність, тепло- і звукоізоляцію, пожежостійкість і екологічну безпеку покриття з цієї суміші, а також розширює колірну гамму і різноманітність комбінацій декоруючих малюнків покриття з цієї суміші. Використання вермикуліту спученого 1-3 мм менше 5 % не доцільно, оскільки при цьому знижується міцність, еластичність, тепло- і звукоізоляція, пожежостійкість і екологічна безпека покриття з цієї суміші, а також скорочується колірна гамма і різноманітність комбінацій декоруючих малюнків покриття з цієї суміші. Використання вермикуліту спученого 1-3 мм більше 78 % також не доцільно, оскільки при цьому відбувається погіршення адгезії і пропадає армуючий ефект. Армуюча здатність починає працювати на перших стадіях висихання обробної суміші, а також перешкоджає руйнуванню і розтріскуванню висохлого покриття, оскільки має високу міцність. Крім того, вермикуліт спучений 1-3 мм, в кількості, мас. % 3-78, додатково запобігає процесу гниття покриття виготовленого з цієї суміші. При додаванні в суміш вермикуліту спученого утворюється об'ємна маса золотистого кольору. Окрім цього, додатково знижується собівартість продукції, оскільки не застосовуються розчинні у воді фарбники, спрощується технологічний процес (сухе фарбування має низьку трудомісткість і зменшує собівартість продукції). Пропонована суміш будівельна суха оздоблювальна ініціює використання унікальної речовини - вермикуліту спученого для формування ефективного вогнестійкою декоративного покриття. Вермикуліт спучений володіє наступними властивостями: 1) коефіцієнт теплопровідності (при t = 250 °C) ккал/мчград - 0,05-0,09, що є дуже низькою теплопровідністю (зберігає тепло); за рахунок цього знижується матеріаломісткість декоративних покриттів і скорочуються непродуктивні теплоенергетичні витрати; 2) температура плавлення 1350 °C, що підвищує вогнестійкість і пожежобезпечність покриття; 3) коефіцієнт звукопоглинання (при частоті 1000 Гц) - 0,7-0,8, що підвищує шумоізоляційні властивості покриття; 4) матеріали (покриття) з додаванням вермикуліту негорючі, біологічно стійкі, нейтральні до дії лугів і кислот, мають стійкі за часом міцнісні, деформаційні і теплотехнічні характеристики; 5) вермикуліт також запобігає процесам гниття. Вермикуліт - саме той матеріал, який здатний одночасно забезпечити декоративним сумішам високий вогняний захист, тепло, - звукоізоляцію і декоративність. 4 UA 105568 C2 5 10 15 20 25 30 35 40 45 50 55 Дослідним шляхом встановлено, що найбільш високий декоруючий ефект і різноманітність кольорів і малюнків покриття досягається у тому випадку, коли суміш додатково містить наступні декоративні добавки в кількості, мас. % - 1-15: подрібнену слюду у вигляді крапок, і/або паличок, і/або кружечків 1-3 мм, і/або крихту пінопласту фракції 1-3 мм, і/або ламану крихту не розчинних у воді фарб фракції 1-5 мм. і/або порошок не розчинних у воді фарб фракції 0,01-0,02 мм, поліпропіленові волокна з лінійною щільністю елементарного волокна текс. 0,1-2,0, 0,5-9 мм, і/або акрилові нитки, волокна з целюлозних відходів, і/або бавовняну целюлозу, і/або деревну целюлозу. Згадані декоративні добавки суміш додатково може містити і за рахунок основного компонента. Використання декоративних добавок в суміші менше 1 % не доцільно, оскільки в цьому випадку істотно знижується декоруючий ефект покриття. Використання декоративних добавок в суміші більше 15 % також не доцільно, оскільки в цьому випадку значно знижується міцність покриття. Надалі винахід пояснюється прикладом його здійснення. У загальному випадку вдосконалена суміш будівельна суха оздоблювальна містить речовину, що пов'язує, - Na-карбоксиметилцелюлозу і основний компонент. Головними особливостями вдосконаленої суміші є те, що як основний компонент суміш містить вермикуліт спучений 1-3 мм, при цьому компоненти в суміші знаходяться в наступному співвідношенні, мас. %: Na - карбоксиметилцелюлоза 14-30 вермикуліт спучений 1-3 мм 3-78 За рахунок удосконалення складу компонентів і їх кількості в суміші шляхом використання як основний компонент безпечного, міцного і вогнестійкого мінерального компонента - вермикуліту спученого 1-3 мм з яскраво вираженими декоруючими властивостями, досягається підвищення міцності, еластичності, тепло- і звукоізоляції, пожежостійкості і екологічної безпеки, а також розширення колірної гамми і різноманітності комбінацій декоруючих малюнків покриття з цієї суміші. Якнайкращий декоруючий ефект і різноманітність квітів і малюнків покриття досягається у тому випадку, коли суміш додатково містить наступні декоративні добавки в кількості, мас. % 1-15: подрібнену слюду у вигляді крапок, і/або паличок, і/або кружечків 1-3 мм, і/або крихту пінопласту фракції 1-3 мм, і/або ламану крихту не розчинних у воді фарб фракції 1-5 мм, і/або порошок не розчинних у воді фарб фракції 0,01-0,02 мм, поліпропіленові волокна з лінійною щільністю елементарного волокна текс. 0,1-2,0, 0,5-9 мм, і/або акрилові нитки, волокна з целюлозних відходів, і/або бавовняну целюлозу, і/або деревну целюлозу. Згадані декоративні добавки суміш додатково може містити і за рахунок основного компонента. Використання декоративних добавок в суміші менше 1 % не доцільно, оскільки в цьому випадку істотно знижується декоруючий ефект покриття. Використання декоративних добавок в суміші більше 15 % також не доцільно, оскільки в цьому випадку значно знижується міцність покриття. Пропонована суміш будівельна суха оздоблювальна належить до матеріалів для декоративного покриття стін і стель в житлових і службових приміщеннях, де необхідно застосовувати тільки екологічно чистий матеріал. У зв'язку з цим для склеювання вище описуваної суміші додається Naкарбоксиметилцелюлоза, мас. % 14-30 без додавання хімічних загусника, що дає можливість неодноразово використовувати одну і ту ж декоративну суміш при реставрації покриття стін або стель. Крім того, при необхідності, можна використовувати повністю зняту суміш, заздалегідь змочивши її водою, а за рахунок додавання нових пропорцій компонентів, змінюють колірну гамму покриття. 5 UA 105568 C2 5 10 15 20 25 30 35 40 Для поліпшення декорування, підкреслення текстури і кольору забарвленої суміші і створення м'якого, теплого на дотик матеріалу додають поліпропіленові, або акрилові або бавовняні, або шерстяні нитки або волокна від 0,5 мм до 9 мм. В результаті виходить екологічно чисте декоративне покриття, яке має хорошу стійкість (адгезію) до поверхні, що покривається, у тому числі і скляної поверхні, що дає можливість виготовляти барвисті вітражі має тепло- і звукоізоляційні властивості. Технологічний процес приготування складу складається з наступних операцій: 1) додають вермикуліт спучений 1-3 мм, мас. % 3-78; 2) додають Na-карбоксиметилцелюлозу, мас. % 14-30; 3) додають декоративні добавки у вигляді подрібненої слюди 1-3 мм, мас. % 1-5, і/або крихти пінопласту 1-3 мм, мас. % 1-5 (створює в'язкість, еластичність); 4) додають акрилову і/або бавовняну нитку, мас. % 2-10; 5) перед використанням суміш заливають водою 4-6 л, витримують для набухання 3-8 години, перемішують руками, наносять на оброблювану поверхню шаром 1-2,5 мм і розрівнюють будь-яким інструментом типу, шпатель або кельма. 6) здійснюють сушіння нанесеного покриття при кімнатній температурі протягом біля 24-42 годин. Пропоноване покриття гігроскопічне і може бути використано для саморегулювання вологості в приміщенні шляхом поглинання вологи при високій вологості і вивільнення вологи з нанесеного покриття при низькій вологості. Можливість здійснення винаходу підтверджується наступними прикладами: Приклад № 1 Початковий склад компонентів на 1 кг продукції: Na-карбоксиметилцелюлоза 280 г Вермикуліт спучений 3 мм 400 г Декоративні добавки: Волокна з целюлозних відходів 350 г Подрібнена слюда 30 г Отримане з суміші за прикладом № 1 покриття характеризується механічною міцністю і міцністю зчеплення з матеріалом стіни, має високу вогнестійкість, екологічну безпеку для організму людини, при дотику безпечно для шкіри людини, його структура однорідна і має вид золотої крихти. Включення жовтого кольору додають покриттю природну текстуру. Покриття має тепло- і звукоізоляційні, вогнестійкі властивості і гігроскопічність. Приклад № 2 Початковий склад компонентів на 1 кг продукції: Na-карбоксиметилцелюлоза 280 г Вермикуліт спучений 1 мм 450 г Декоративні добавки: Бавовняна нитка жовта 30 г Волокна з целюлозних 210 г відходів Подрібнена слюда 30 г. Отримане з суміші за прикладом № 2 покриття характеризується механічною міцністю і міцністю зчеплення з матеріалом стіни, має високу вогнестійкість, екологічну безпеку для організму людини, при дотику безпечно для шкіри людини, його структура однорідна з невеликими декоративними включеннями. Включення вермикуліту золотистого кольору додають покриттю натуральну текстуру. Покриття має тепло- і звукоізоляційні, вогнестійкі властивості і гігроскопічність. Приклад № 3 Початковий склад компонентів на 1 кг продукції: Na-карбоксиметилцелюлоза 280 г Вермикуліт спучений 3 мм 480 г Декоративні добавки Нитка акрилова (бірюзова) 20 г Подрібнена слюда 40 г. Отримане з суміші за прикладом № 3 покриття характеризується механічною міцністю і міцністю зчеплення з матеріалом стіни, має високу вогнестійкість, екологічну безпеку для організму людини, при дотику безпечно для шкіри людини, його структура однорідна з невеликими декоративними включеннями. 6 UA 105568 C2 5 10 15 20 Покриття має тепло- і звукоізоляційні, вогнестійкі властивості і гігроскопічність. Таким чином, за рахунок удосконалення складу компонентів і їх кількості в суміші шляхом використання як основний компонент безпечного, міцного і вогнестійкого мінерального компонента - вермикуліту спученого 1-3 мм з яскраво вираженими декоруючими властивостями досягається підвищення міцності, еластичності, тепло- і звукоізоляції, пожежостійкості і екологічної безпеки, а також розширення колірної гамми і різноманітності комбінацій декоруючих малюнків покриття з цієї суміші. Дослідним шляхом встановлено також, що використання вермикуліту - природного матеріалу, який здатний одночасно забезпечити декоративним сумішам високий вогнезахист, тепло- і звукоізоляцію, декоративність, окрім підвищення міцності, еластичності і екологічної безпеки покриття з цієї суміші, розширення колірної гамми і різноманітності комбінацій декоруючих малюнків покриття з цієї суміші, додатково забезпечує зниження собівартості виготовлення суміші і нанесення покриття з цієї суміші на поверхні стенів і стель внутрішніх приміщень будівель і споруд. Найбільш ефективне використання покриттів з цієї суміші в промислових і технічних приміщеннях з підвищеною небезпекою спалаху. Крім того, надається можливість неодноразово використовувати одну і ту ж декоративну суміш для реставрації покриттів. Приведені відомості і приклади здійснення пропонованої суміші, яка належить до зручних для використання сухих оздоблювальних сумішей, свідчать про можливість її промислової придатності, і може знайти широке застосування для покриття і облицювання поверхонь стін і стель внутрішніх приміщень будівель і споруд. ФОРМУЛА ВИНАХОДУ 25 30 35 40 1. Суміш будівельна суха оздоблювальна, яка містить в'яжучу речовину - Naкарбоксиметилцелюлозу і основний компонент, яка відрізняється тим, що як основний компонент містить вермикуліт спучений 1-3 мм, при цьому компоненти в суміші знаходяться в наступному співвідношенні, мас. %: Na-карбоксиметилцелюлоза 14-30 вермикуліт спучений 1-3 мм 3-78. 2. Суміш будівельна суха оздоблювальна за п. 1, яка відрізняється тим, що додатково містить наступні декоративні добавки в кількості, мас. % - 1-15: подрібнену слюду у вигляді крапок і/або паличок, і/або кружечків 1-3 мм, і/або крихту пінопласту фракції 1-3 мм, і/або ламану крихту не розчинних у воді фарб фракції 1-5 мм, і/або порошок не розчинних у воді фарб фракції 0,01-0,02 мм, поліпропіленові волокна з лінійною щільністю елементарного волокна текс. 0,1-2,0, 0,5-9 мм, і/або акрилові нитки, волокна з целюлозних відходів, і/або бавовняну целюлозу, і/або деревну целюлозу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
