Кліматична камера, оснащена циркуляційною системою

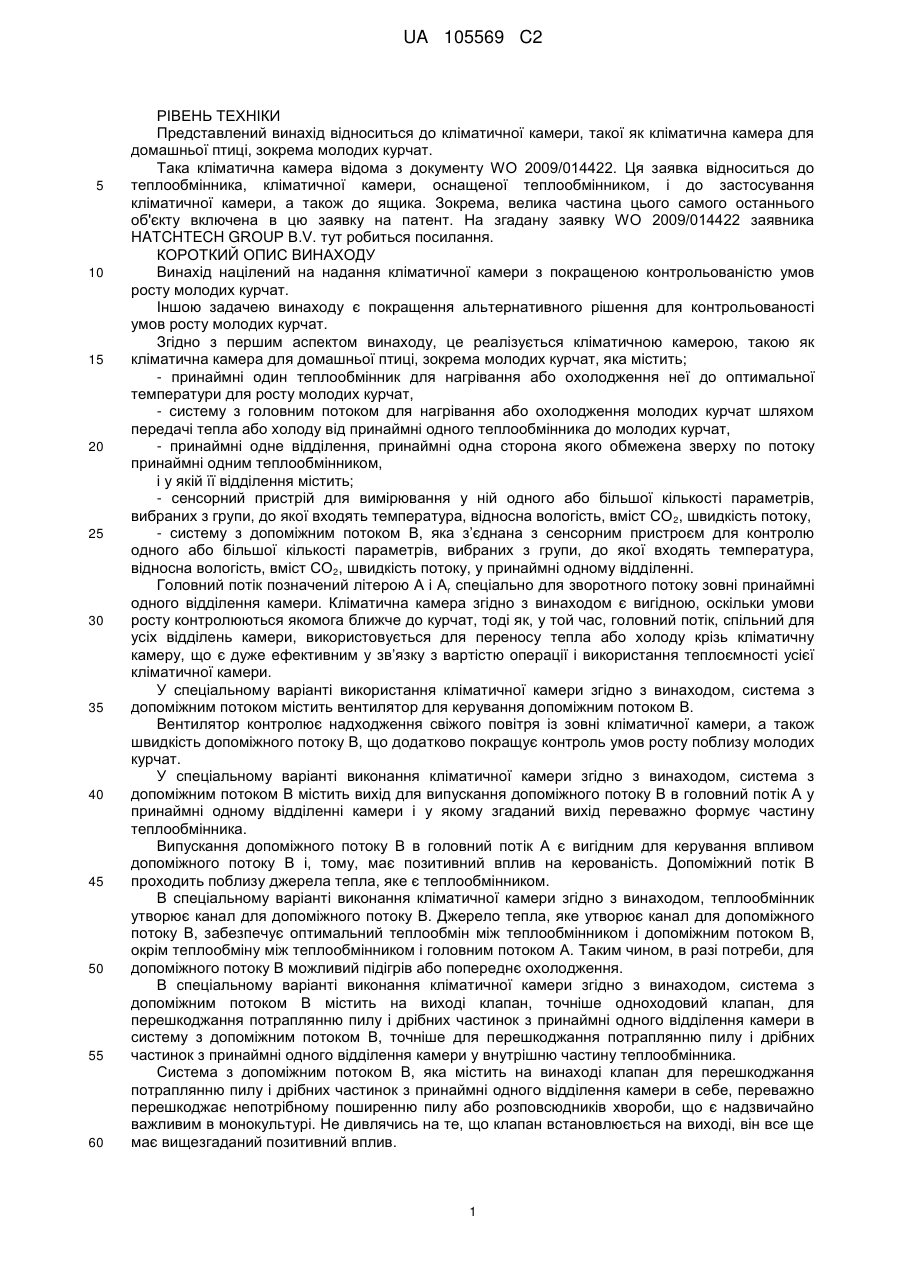

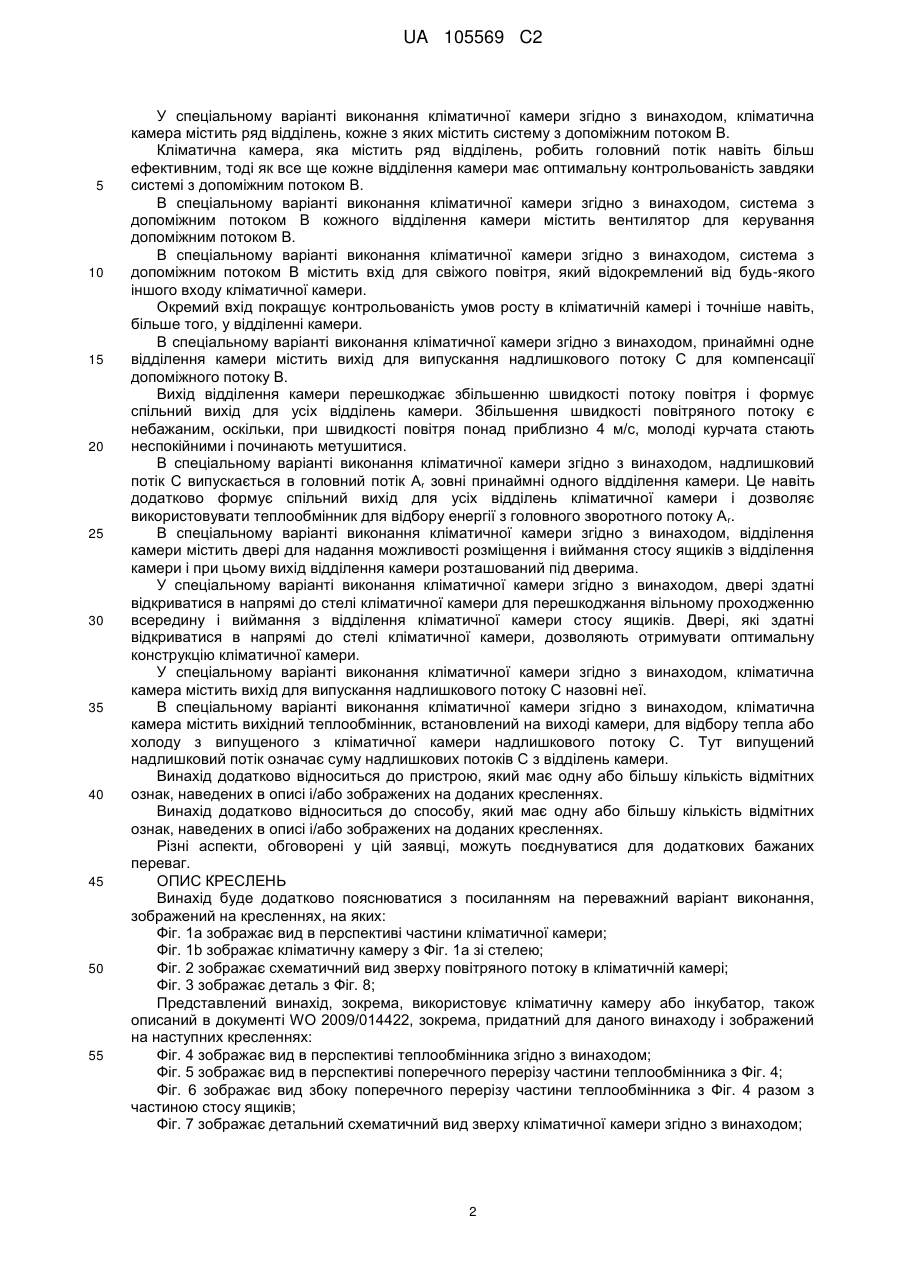

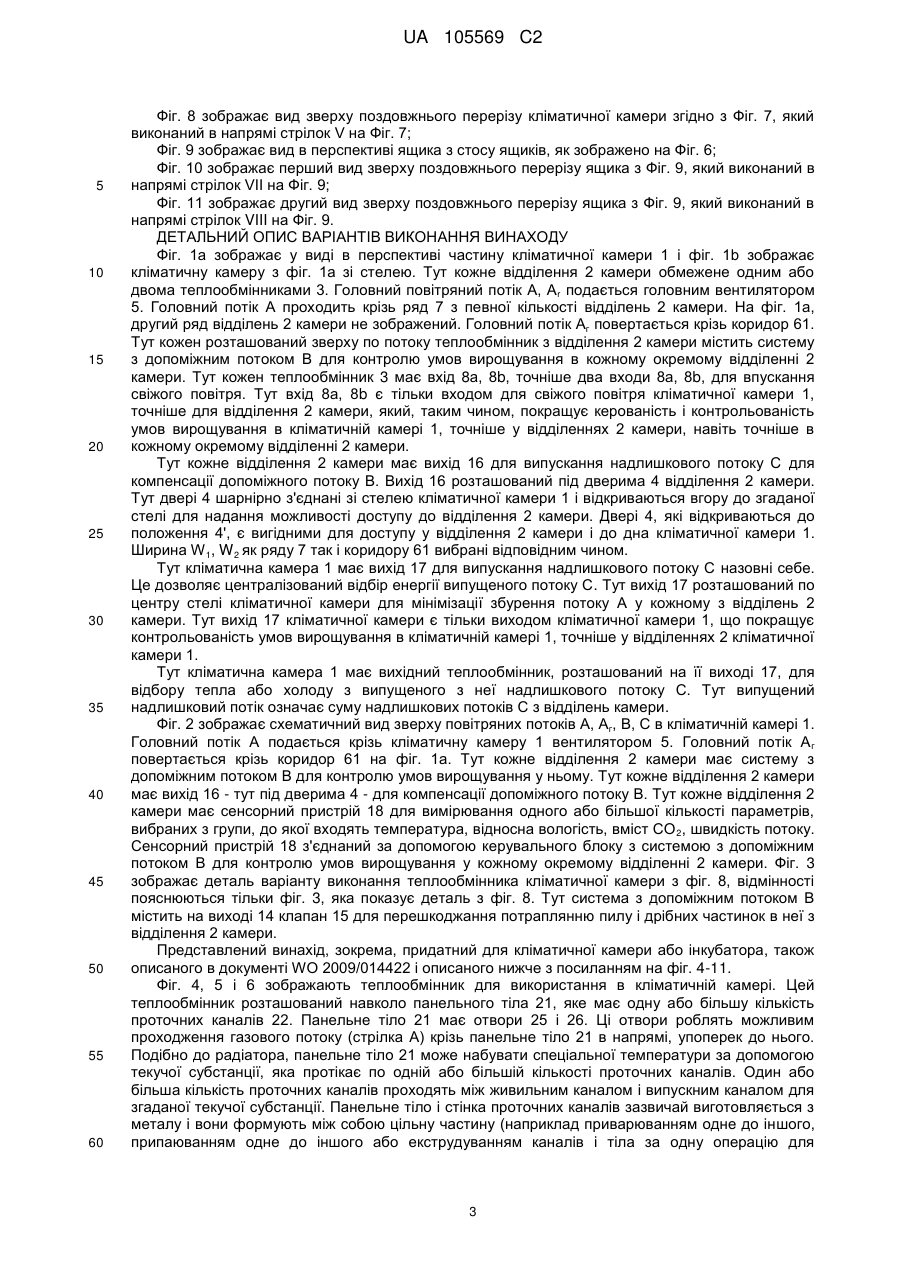

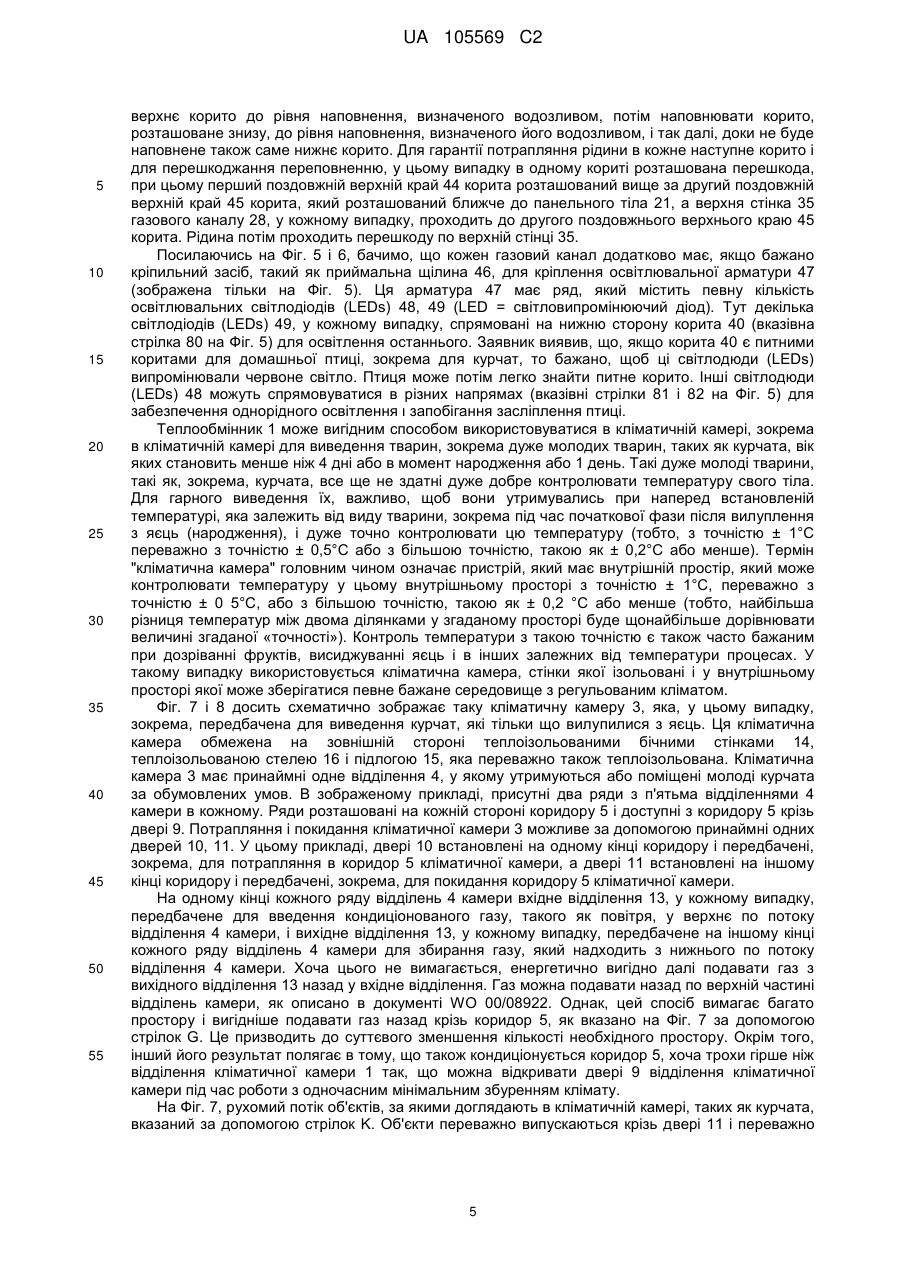

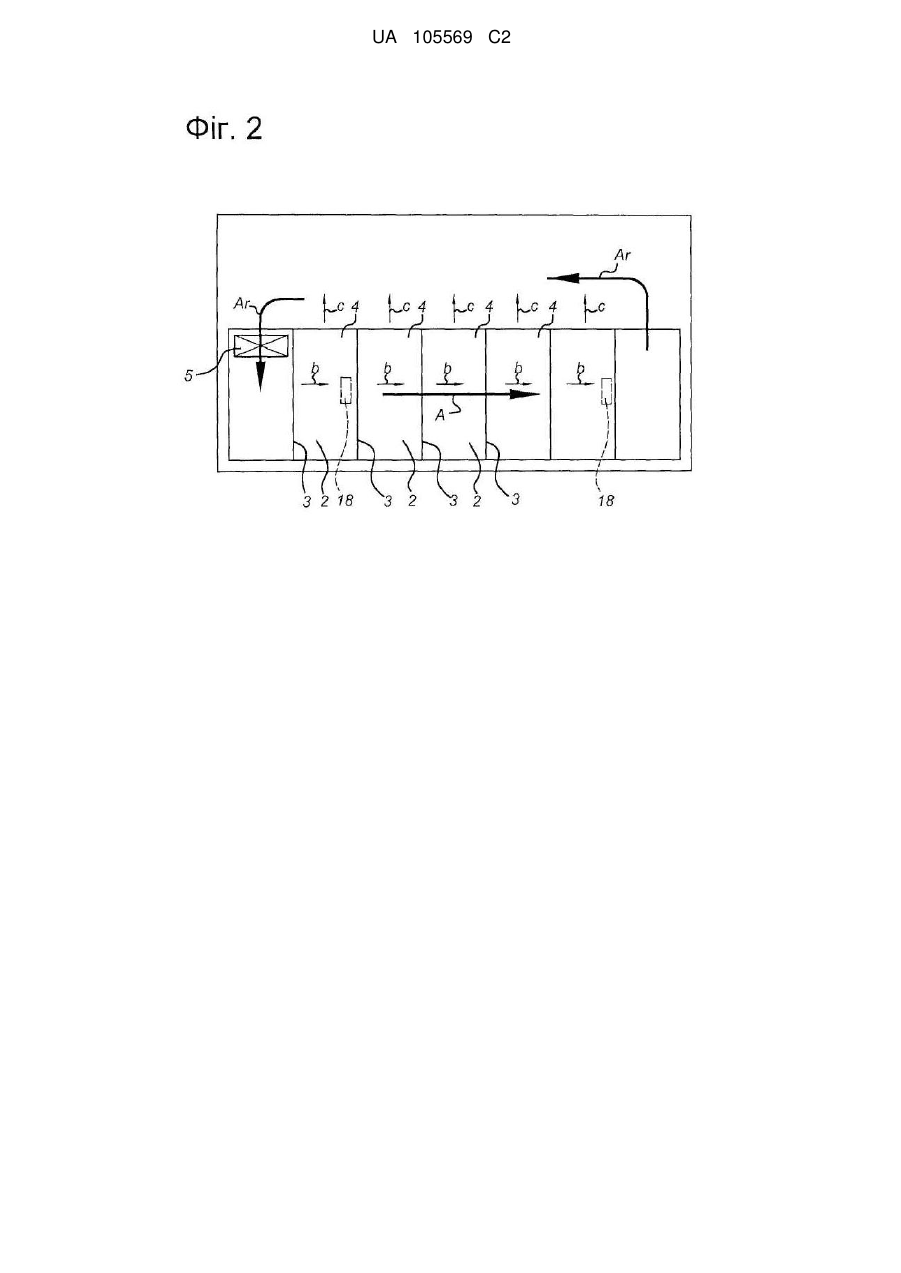

Реферат: Винахід належить до кліматичної камери, такої як кліматична камера для домашньої птиці, зокрема молодих курчат, яка містить: принаймні один теплообмінник для нагрівання або охолодження її до оптимальної температури для росту молодих курчат, систему з головним потоком А, Аr для нагрівання або охолодження молодих курчат шляхом передачі тепла або холоду від принаймні одного теплообмінника до молодих курчат, принаймні одне відділення, принаймні одна сторона якого обмежена зверху по потоку принаймні одним теплообмінником, і при цьому відділення камери містить: сенсорний пристрій для вимірювання у ньому одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст СО 2, швидкість потоку, систему з допоміжним потоком В, необов'язково з'єднану з сенсорним пристроєм для контролю одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст СО2, швидкість потоку, у принаймні одному відділенні камери. UA 105569 C2 (12) UA 105569 C2 UA 105569 C2 5 10 15 20 25 30 35 40 45 50 55 60 РІВЕНЬ ТЕХНІКИ Представлений винахід відноситься до кліматичної камери, такої як кліматична камера для домашньої птиці, зокрема молодих курчат. Така кліматична камера відома з документу WO 2009/014422. Ця заявка відноситься до теплообмінника, кліматичної камери, оснащеної теплообмінником, і до застосування кліматичної камери, а також до ящика. Зокрема, велика частина цього самого останнього об'єкту включена в цю заявку на патент. На згадану заявку WO 2009/014422 заявника HATCHTECH GROUP B.V. тут робиться посилання. КОРОТКИЙ ОПИС ВИНАХОДУ Винахід націлений на надання кліматичної камери з покращеною контрольованістю умов росту молодих курчат. Іншою задачею винаходу є покращення альтернативного рішення для контрольованості умов росту молодих курчат. Згідно з першим аспектом винаходу, це реалізується кліматичною камерою, такою як кліматична камера для домашньої птиці, зокрема молодих курчат, яка містить; - принаймні один теплообмінник для нагрівання або охолодження неї до оптимальної температури для росту молодих курчат, - систему з головним потоком для нагрівання або охолодження молодих курчат шляхом передачі тепла або холоду від принаймні одного теплообмінника до молодих курчат, - принаймні одне відділення, принаймні одна сторона якого обмежена зверху по потоку принаймні одним теплообмінником, і у якій її відділення містить; - сенсорний пристрій для вимірювання у ній одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст CO 2, швидкість потоку, - систему з допоміжним потоком В, яка з’єднана з сенсорним пристроєм для контролю одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст СО2, швидкість потоку, у принаймні одному відділенні. Головний потік позначений літерою А і Аr спеціально для зворотного потоку зовні принаймні одного відділення камери. Кліматична камера згідно з винаходом є вигідною, оскільки умови росту контролюються якомога ближче до курчат, тоді як, у той час, головний потік, спільний для усіх відділень камери, використовується для переносу тепла або холоду крізь кліматичну камеру, що є дуже ефективним у зв’язку з вартістю операції і використання теплоємності усієї кліматичної камери. У спеціальному варіанті використання кліматичної камери згідно з винаходом, система з допоміжним потоком містить вентилятор для керування допоміжним потоком В. Вентилятор контролює надходження свіжого повітря із зовні кліматичної камери, а також швидкість допоміжного потоку В, що додатково покращує контроль умов росту поблизу молодих курчат. У спеціальному варіанті виконання кліматичної камери згідно з винаходом, система з допоміжним потоком В містить вихід для випускання допоміжного потоку В в головний потік А у принаймні одному відділенні камери і у якому згаданий вихід переважно формує частину теплообмінника. Випускання допоміжного потоку В в головний потік А є вигідним для керування впливом допоміжного потоку В і, тому, має позитивний вплив на керованість. Допоміжний потік В проходить поблизу джерела тепла, яке є теплообмінником. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, теплообмінник утворює канал для допоміжного потоку В. Джерело тепла, яке утворює канал для допоміжного потоку В, забезпечує оптимальний теплообмін між теплообмінником і допоміжним потоком В, окрім теплообміну між теплообмінником і головним потоком А. Таким чином, в разі потреби, для допоміжного потоку В можливий підігрів або попереднє охолодження. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, система з допоміжним потоком В містить на виході клапан, точніше одноходовий клапан, для перешкоджання потраплянню пилу і дрібних частинок з принаймні одного відділення камери в систему з допоміжним потоком В, точніше для перешкоджання потраплянню пилу і дрібних частинок з принаймні одного відділення камери у внутрішню частину теплообмінника. Система з допоміжним потоком В, яка містить на винаході клапан для перешкоджання потраплянню пилу і дрібних частинок з принаймні одного відділення камери в себе, переважно перешкоджає непотрібному поширенню пилу або розповсюдників хвороби, що є надзвичайно важливим в монокультурі. Не дивлячись на те, що клапан встановлюється на виході, він все ще має вищезгаданий позитивний вплив. 1 UA 105569 C2 5 10 15 20 25 30 35 40 45 50 55 У спеціальному варіанті виконання кліматичної камери згідно з винаходом, кліматична камера містить ряд відділень, кожне з яких містить систему з допоміжним потоком В. Кліматична камера, яка містить ряд відділень, робить головний потік навіть більш ефективним, тоді як все ще кожне відділення камери має оптимальну контрольованість завдяки системі з допоміжним потоком В. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, система з допоміжним потоком В кожного відділення камери містить вентилятор для керування допоміжним потоком В. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, система з допоміжним потоком В містить вхід для свіжого повітря, який відокремлений від будь-якого іншого входу кліматичної камери. Окремий вхід покращує контрольованість умов росту в кліматичній камері і точніше навіть, більше того, у відділенні камери. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, принаймні одне відділення камери містить вихід для випускання надлишкового потоку C для компенсації допоміжного потоку В. Вихід відділення камери перешкоджає збільшенню швидкості потоку повітря і формує спільний вихід для усіх відділень камери. Збільшення швидкості повітряного потоку є небажаним, оскільки, при швидкості повітря понад приблизно 4 м/с, молоді курчата стають неспокійними і починають метушитися. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, надлишковий потік C випускається в головний потік Ar зовні принаймні одного відділення камери. Це навіть додатково формує спільний вихід для усіх відділень кліматичної камери і дозволяє використовувати теплообмінник для відбору енергії з головного зворотного потоку A r. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, відділення камери містить двері для надання можливості розміщення і виймання стосу ящиків з відділення камери і при цьому вихід відділення камери розташований під дверима. У спеціальному варіанті виконання кліматичної камери згідно з винаходом, двері здатні відкриватися в напрямі до стелі кліматичної камери для перешкоджання вільному проходженню всередину і виймання з відділення кліматичної камери стосу ящиків. Двері, які здатні відкриватися в напрямі до стелі кліматичної камери, дозволяють отримувати оптимальну конструкцію кліматичної камери. У спеціальному варіанті виконання кліматичної камери згідно з винаходом, кліматична камера містить вихід для випускання надлишкового потоку С назовні неї. В спеціальному варіанті виконання кліматичної камери згідно з винаходом, кліматична камера містить вихідний теплообмінник, встановлений на виході камери, для відбору тепла або холоду з випущеного з кліматичної камери надлишкового потоку С. Тут випущений надлишковий потік означає суму надлишкових потоків С з відділень камери. Винахід додатково відноситься до пристрою, який має одну або більшу кількість відмітних ознак, наведених в описі і/або зображених на доданих кресленнях. Винахід додатково відноситься до способу, який має одну або більшу кількість відмітних ознак, наведених в описі і/або зображених на доданих кресленнях. Різні аспекти, обговорені у цій заявці, можуть поєднуватися для додаткових бажаних переваг. ОПИС КРЕСЛЕНЬ Винахід буде додатково пояснюватися з посиланням на переважний варіант виконання, зображений на кресленнях, на яких: Фіг. 1а зображає вид в перспективі частини кліматичної камери; Фіг. 1b зображає кліматичну камеру з Фіг. 1а зі стелею; Фіг. 2 зображає схематичний вид зверху повітряного потоку в кліматичній камері; Фіг. 3 зображає деталь з Фіг. 8; Представлений винахід, зокрема, використовує кліматичну камеру або інкубатор, також описаний в документі WО 2009/014422, зокрема, придатний для даного винаходу і зображений на наступних кресленнях: Фіг. 4 зображає вид в перспективі теплообмінника згідно з винаходом; Фіг. 5 зображає вид в перспективі поперечного перерізу частини теплообмінника з Фіг. 4; Фіг. 6 зображає вид збоку поперечного перерізу частини теплообмінника з Фіг. 4 разом з частиною стосу ящиків; Фіг. 7 зображає детальний схематичний вид зверху кліматичної камери згідно з винаходом; 2 UA 105569 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 8 зображає вид зверху поздовжнього перерізу кліматичної камери згідно з Фіг. 7, який виконаний в напрямі стрілок V на Фіг. 7; Фіг. 9 зображає вид в перспективі ящика з стосу ящиків, як зображено на Фіг. 6; Фіг. 10 зображає перший вид зверху поздовжнього перерізу ящика з Фіг. 9, який виконаний в напрямі стрілок VII на Фіг. 9; Фіг. 11 зображає другий вид зверху поздовжнього перерізу ящика з Фіг. 9, який виконаний в напрямі стрілок VIII на Фіг. 9. ДЕТАЛЬНИЙ ОПИС ВАРІАНТІВ ВИКОНАННЯ ВИНАХОДУ Фіг. 1а зображає у виді в перспективі частину кліматичної камери 1 і фіг. 1b зображає кліматичну камеру з фіг. 1а зі стелею. Тут кожне відділення 2 камери обмежене одним або двома теплообмінниками 3. Головний повітряний потік А, А r подається головним вентилятором 5. Головний потік А проходить крізь ряд 7 з певної кількості відділень 2 камери. На фіг. 1а, другий ряд відділень 2 камери не зображений. Головний потік Аг повертається крізь коридор 61. Тут кожен розташований зверху по потоку теплообмінник з відділення 2 камери містить систему з допоміжним потоком В для контролю умов вирощування в кожному окремому відділенні 2 камери. Тут кожен теплообмінник 3 має вхід 8а, 8b, точніше два входи 8а, 8b, для впускання свіжого повітря. Тут вхід 8а, 8b є тільки входом для свіжого повітря кліматичної камери 1, точніше для відділення 2 камери, який, таким чином, покращує керованість і контрольованість умов вирощування в кліматичній камері 1, точніше у відділеннях 2 камери, навіть точніше в кожному окремому відділенні 2 камери. Тут кожне відділення 2 камери має вихід 16 для випускання надлишкового потоку С для компенсації допоміжного потоку В. Вихід 16 розташований під дверима 4 відділення 2 камери. Тут двері 4 шарнірно з'єднані зі стелею кліматичної камери 1 і відкриваються вгору до згаданої стелі для надання можливості доступу до відділення 2 камери. Двері 4, які відкриваються до положення 4', є вигідними для доступу у відділення 2 камери і до дна кліматичної камери 1. Ширина W 1, W 2 як ряду 7 так і коридору 61 вибрані відповідним чином. Тут кліматична камера 1 має вихід 17 для випускання надлишкового потоку С назовні себе. Це дозволяє централізований відбір енергії випущеного потоку С. Тут вихід 17 розташований по центру стелі кліматичної камери для мінімізації збурення потоку А у кожному з відділень 2 камери. Тут вихід 17 кліматичної камери є тільки виходом кліматичної камери 1, що покращує контрольованість умов вирощування в кліматичній камері 1, точніше у відділеннях 2 кліматичної камери 1. Тут кліматична камера 1 має вихідний теплообмінник, розташований на її виході 17, для відбору тепла або холоду з випущеного з неї надлишкового потоку С. Тут випущений надлишковий потік означає суму надлишкових потоків С з відділень камери. Фіг. 2 зображає схематичний вид зверху повітряних потоків А, Аг, В, C в кліматичній камері 1. Головний потік А подається крізь кліматичну камеру 1 вентилятором 5. Головний потік А г повертається крізь коридор 61 на фіг. 1а. Тут кожне відділення 2 камери має систему з допоміжним потоком В для контролю умов вирощування у ньому. Тут кожне відділення 2 камери має вихід 16 - тут під дверима 4 - для компенсації допоміжного потоку В. Тут кожне відділення 2 камери має сенсорний пристрій 18 для вимірювання одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст CO 2, швидкість потоку. Сенсорний пристрій 18 з'єднаний за допомогою керувального блоку з системою з допоміжним потоком В для контролю умов вирощування у кожному окремому відділенні 2 камери. Фіг. 3 зображає деталь варіанту виконання теплообмінника кліматичної камери з фіг. 8, відмінності пояснюються тільки фіг. 3, яка показує деталь з фіг. 8. Тут система з допоміжним потоком В містить на виході 14 клапан 15 для перешкоджання потраплянню пилу і дрібних частинок в неї з відділення 2 камери. Представлений винахід, зокрема, придатний для кліматичної камери або інкубатора, також описаного в документі WO 2009/014422 і описаного нижче з посиланням на фіг. 4-11. Фіг. 4, 5 і 6 зображають теплообмінник для використання в кліматичній камері. Цей теплообмінник розташований навколо панельного тіла 21, яке має одну або більшу кількість проточних каналів 22. Панельне тіло 21 має отвори 25 і 26. Ці отвори роблять можливим проходження газового потоку (стрілка А) крізь панельне тіло 21 в напрямі, упоперек до нього. Подібно до радіатора, панельне тіло 21 може набувати спеціальної температури за допомогою текучої субстанції, яка протікає по одній або більшій кількості проточних каналів. Один або більша кількість проточних каналів проходять між живильним каналом і випускним каналом для згаданої текучої субстанції. Панельне тіло і стінка проточних каналів зазвичай виготовляється з металу і вони формують між собою цільну частину (наприклад приварюванням одне до іншого, припаюванням одне до іншого або екструдуванням каналів і тіла за одну операцію для 3 UA 105569 C2 5 10 15 20 25 30 35 40 45 50 55 60 формування єдиного екструдованого профілю). Такий теплообмінник, як описано вище з посиланням на Фіг. 4, 5 і 6, можна також побачити на Фіг. 3 і 4 документа WO 00/08922. Цей (відомий) теплообмінник має, зокрема, газові канали 28. Газові канали 28 проходять паралельно між собою вздовж панельного тіла 21. Газові каналі 28 живляться одним або більшою кількістю каналів 27 для подачі середовища і з'єднані з ними проточними отворами 34. Як можна побачити на Фіг. 4, трубчастий канал 27 для подачі середовища проходить вздовж протилежних сторін панельного тіла 21 так, що газові канали 28 можуть живитися середовищем одночасно з двох сторін. Газові канали 28 проходять перпендикулярно до каналів 27 для подачі середовища. Газові канали 28 проходять на відстані C між їх центральними осями у такий спосіб, що, у кожному випадку, між двома газовими каналами 28, розташованими один над іншим, залишається порожньою одна центральна ділянка 39 панельного тіла 21. Висота В цієї центральної ділянки 39 може, наприклад, становити 7 - 10 см, як, наприклад, приблизно 8,5 см у цьому варіанті виконання. Цей газовий потік А може проходити крізь панельне тіло 21 крізь отвори 25 у цій центральній ділянці 39. Кожен газовий канал 28 має внутрішній простір 29, який обмежений верхньою стінкою 35, нижньою стінкою 37 і двома бічними стінками 36. Панельне тіло 21, у кожному випадку, проходить частиною 30 крізь газовий канал 28, при цьому ця частина формує свого роду роздільну стінку, яка ділить газовий канал 28 на перше відділення 32 і друге відділення 33. Обидва відділення проходять по всій довжині газового каналу 28 і, у цьому випадку мають однаковий розмір і форму. Однак, відділення каналу не повинні мати однаковий розмір і форму. Тут також може бути тільки одне відділення, якщо панельне тіло обмежує бічну стінку газового каналу, наприклад, якщо частина 30, наприклад, видалена або, якщо газовий канал розташований на або поблизу зовнішньої сторони панельного тіла. Для гарантії витікання середовища, яке подається по газовим каналам 28, вздовж панельного тіла 21 з розподілом по оточуючій ділянці, зокрема, газового потоку, спрямованого упоперек до панельного тіла 21, кожен газовий канал 28 має випускні отвори 31, розташовані по його довжині. Змінюючи розмір цих випускних отворів 31 і/або відстань між сусідніми випускними отворами 31, можна досягати однорідної подачі середовища по усій довжині газового каналу 28. У варіанті виконання, зображеному на Фіг. 4, 5 і 6, у кожному випадку, тільки друге відділення 33 каналу має випускні отвори 31, а перше відділення каналу по суті закрите за виключенням проточних отворів 34 і отворів 26. Це надає перевагу, яка полягає у тому, що середовище, яке подається, поширюється по довжині газового каналу у першому відділенні, тоді як на температуру впливають (тобто підвищують або знижують) температурою частини 30 панельного тіла, яка діє як роздільна стінка, потім протікає у друге відділення крізь отвори 26 у згаданій частині 30, яка діє як роздільна стінка, тоді як на температуру середовища знову впливають, і потім протікає до випускних отворів крізь друге відділення, тоді як, у цьому випадку, на температуру середовища також впливають. Канали 27 для подачі середовища проходять вздовж протилежних країв панельного тіла 21 і прикріплені до нього. Таким чином, теплообмінник може виготовлятися як модульний блок, тільки два канали якого для подачі середовища повинні з'єднуватися під час установки. Окрім того, живильний канал 23 і випускний канал 24 для текучої субстанції розташовані всередині каналів для подачі середовища. На практиці, цього можна досягти відносно легко без суттєвого збільшення розмірів каналів для подачі середовища. Врешті решт, текуча субстанція головним чином є водою так, що ці канали 23 і 24 можуть бути відносно малими порівняно з каналом для подачі газового середовища. Іншою перевагою є те, що канал для подачі середовища, таким чином, захищає канал 23 і/або 24 від ушкодження і на температуру середовища можна впливати, якщо бажано, нагріванням або охолодженням середовища за допомогою каналу 23 і/або 24, коли воно протікає по каналу для подачі середовища. Як можна побачити на Фіг. 5 і 6, внутрішня частина 29 кожного газового каналу 28 торкається зовнішньої частини 38 проточного каналу 22 як на верхній стінці 35 так і на нижній стінці 37. Це покращує обмін теплом між текучою субстанцією і середовищем. Згідно з подальшим варіантом виконання, кожен газовий канал 28 теплообмінника 1 має корито 40, яке має перший кінець 41 і другий кінець 42. Ці корита 40 можуть використовуватися для зволоження шляхом наповнення їх рідиною, зокрема водою, з наданням можливості їй випаровуватися. При використанні у кліматичній камері, яка містить птицю, ці корита 40 можуть також використовуватися як питні корита. Для спрощення наповнення корит 40 рідиною, останні, зокрема, мають водозлив 43 поблизу другого кінця, і вони розташовані в шаховому порядку один над іншим, при цьому, у кожному випадку, другий кінець 42 корита 40 розташований на вищому рівні над першим кінцем 41 корита 40, розташованим на нижчому рівні. Рідину можуть потім подавати на першому юнці 41 верхнього корита, потім наповнювати 4 UA 105569 C2 5 10 15 20 25 30 35 40 45 50 55 верхнє корито до рівня наповнення, визначеного водозливом, потім наповнювати корито, розташоване знизу, до рівня наповнення, визначеного його водозливом, і так далі, доки не буде наповнене також саме нижнє корито. Для гарантії потрапляння рідини в кожне наступне корито і для перешкоджання переповненню, у цьому випадку в одному кориті розташована перешкода, при цьому перший поздовжній верхній край 44 корита розташований вище за другий поздовжній верхній край 45 корита, який розташований ближче до панельного тіла 21, а верхня стінка 35 газового каналу 28, у кожному випадку, проходить до другого поздовжнього верхнього краю 45 корита. Рідина потім проходить перешкоду по верхній стінці 35. Посилаючись на Фіг. 5 і 6, бачимо, що кожен газовий канал додатково має, якщо бажано кріпильний засіб, такий як приймальна щілина 46, для кріплення освітлювальної арматури 47 (зображена тільки на Фіг. 5). Ця арматура 47 має ряд, який містить певну кількість освітлювальних світлодіодів (LEDs) 48, 49 (LED = світловипромінюючий діод). Тут декілька світлодіодів (LEDs) 49, у кожному випадку, спрямовані на нижню сторону корита 40 (вказівна стрілка 80 на Фіг. 5) для освітлення останнього. Заявник виявив, що, якщо корита 40 є питними коритами для домашньої птиці, зокрема для курчат, то бажано, щоб ці світлодюди (LEDs) випромінювали червоне світло. Птиця може потім легко знайти питне корито. Інші світлодюди (LEDs) 48 можуть спрямовуватися в різних напрямах (вказівні стрілки 81 і 82 на Фіг. 5) для забезпечення однорідного освітлення ι запобігання засліплення птиці. Теплообмінник 1 може вигідним способом використовуватися в кліматичній камері, зокрема в кліматичній камері для виведення тварин, зокрема дуже молодих тварин, таких як курчата, вік яких становить менше ніж 4 дні або в момент народження або 1 день. Такі дуже молоді тварини, такі як, зокрема, курчата, все ще не здатні дуже добре контролювати температуру свого тіла. Для гарного виведення їх, важливо, щоб вони утримувались при наперед встановленій температурі, яка залежить від виду тварини, зокрема під час початкової фази після вилуплення з яєць (народження), і дуже точно контролювати цю температуру (тобто, з точністю ± 1°С переважно з точністю ± 0,5°C або з більшою точністю, такою як ± 0,2°C або менше). Термін "кліматична камера" головним чином означає пристрій, який має внутрішній простір, який може контролювати температуру у цьому внутрішньому просторі з точністю ± 1°С, переважно з точністю ± 0 5°С, або з більшою точністю, такою як ± 0,2 °C або менше (тобто, найбільша різниця температур між двома ділянками у згаданому просторі буде щонайбільше дорівнювати величині згаданої «точності»). Контроль температури з такою точністю є також часто бажаним при дозріванні фруктів, висиджуванні яєць і в інших залежних від температури процесах. У такому випадку використовується кліматична камера, стінки якої ізольовані і у внутрішньому просторі якої може зберігатися певне бажане середовище з регульованим кліматом. Фіг. 7 і 8 досить схематично зображає таку кліматичну камеру 3, яка, у цьому випадку, зокрема, передбачена для виведення курчат, які тільки що вилупилися з яєць. Ця кліматична камера обмежена на зовнішній стороні теплоізольованими бічними стінками 14, теплоізольованою стелею 16 і підлогою 15, яка переважно також теплоізольована. Кліматична камера 3 має принаймні одне відділення 4, у якому утримуються або поміщені молоді курчата за обумовлених умов. В зображеному прикладі, присутні два ряди з п'ятьма відділеннями 4 камери в кожному. Ряди розташовані на кожній стороні коридору 5 і доступні з коридору 5 крізь двері 9. Потрапляння і покидання кліматичної камери 3 можливе за допомогою принаймні одних дверей 10, 11. У цьому прикладі, двері 10 встановлені на одному кінці коридору і передбачені, зокрема, для потрапляння в коридор 5 кліматичної камери, а двері 11 встановлені на іншому кінці коридору і передбачені, зокрема, для покидання коридору 5 кліматичної камери. На одному кінці кожного ряду відділень 4 камери вхідне відділення 13, у кожному випадку, передбачене для введення кондиціонованого газу, такого як повітря, у верхнє по потоку відділення 4 камери, і вихідне відділення 13, у кожному випадку, передбачене на іншому кінці кожного ряду відділень 4 камери для збирання газу, який надходить з нижнього по потоку відділення 4 камери. Хоча цього не вимагається, енергетично вигідно далі подавати газ з вихідного відділення 13 назад у вхідне відділення. Газ можна подавати назад по верхній частині відділень камери, як описано в документі WO 00/08922. Однак, цей спосіб вимагає багато простору і вигідніше подавати газ назад крізь коридор 5, як вказано на Фіг. 7 за допомогою стрілок G. Це призводить до суттєвого зменшення кількості необхідного простору. Окрім того, інший його результат полягає в тому, що також кондиціонується коридор 5, хоча трохи гірше ніж відділення кліматичної камери 1 так, що можна відкривати двері 9 відділення кліматичної камери під час роботи з одночасним мінімальним збуренням клімату. На Фіг. 7, рухомий потік об'єктів, за якими доглядають в кліматичній камері, таких як курчата, вказаний за допомогою стрілок K. Об'єкти переважно випускаються крізь двері 11 і переважно 5 UA 105569 C2 5 10 15 20 25 30 35 40 45 50 55 60 запускаються крізь двері 10, оскільки сторона впускання може, таким чином зберігатися відносно чистою, що перешкоджає забрудненню. Відділення цієї кліматичної камери мають на протилежних сторонах теплообмінники. Сторона втікання відділення камери, яка розташована найдальше зверху по потоку, у кожному випадку, обмежена теплообмінником 7, при цьому сторона витікання найвіддаленішого знизу по потоку відділення камери, у кожному випадку, обмежена теплообмінником 8 і сусідні відділення камери, у кожному випадку, відокремлені одна від іншої теплообмінником 1. Ці теплообмінники 1, 7 і 8 можуть по суті бути ідентичними, але беручи до уваги той факт, що теплообмінники 7 і 8 обмежують відділення камери тільки на одній стороні, для фахівців у цій галузі буде очевидним, що ці теплообмінники 7 і 8 можуть також мати різну конструкцію, зокрема на стороні, яка віддалена від відділення 4 камери. Теплообмінники 1, 7 і 8 складаються з панельного тіла 21, яке має отвори 25 і 26, а також проточні канали 22. Газовий потік крізь відділення камери і отвори в панельному тілі 21, у цьому випадку, вказаний за допомогою стрілок L. Вентиляційні засоби 50, такі як вентилятори, у цьому випадку, гарантують збереження газового потоку. Ці вентиляційні засоби можуть як такі розміщуватися в різних місцях, проте зазвичай розміщуються у вхідному відділенні 12 і/або вихідному відділенні 13. Як зазначено вище, кліматична камера 3, зокрема, має теплообмінники 1, 7 і 8, як описано в різних подальших варіантах виконання з посиланням на Фіг. 4, 5 і 6. 1, 2, 3 або більша кількість рядів 6 встановлених в стос ящиків 2 розміщені в кожному відділенні камери. Зокрема, це буде 1 або 2 ряди стосів, як, наприклад, два ряди 6 стосів, як схематично зображено в центральному відділенні камери на Фіг. 8. В залежності від глибини, якщо дивитися під прямим кутом до площини креслення з Фіг. 8, кожного відділення 4 камери і довжини, якщо дивитися в напрямі двонаправленої стрілки M з Фіг. 9, кожен ряд 6 стосів ящиків може містити один або більшу кількість стосів ящиків. Посилаючись на Фіг. 9, 10, 11 і Фіг. 6, бачимо, що, якщо теплообмінники 1, 7 і 8 мають питні корита 40, то кожен ящик переважно має висоту H, яка відповідає відстані C між центральними осями газових каналів 28 і питних корит 40. Окрім того, ящик 2 має питні канали 54 на одній стороні, яка повернута до питного корита 40 так, що птиця, зокрема курчата, може пити з нього. Ці питні канали 54 можуть виконуватися у вертикальній бічній стінці ящика. Однак, особливо вигідно, щоб така сторона ящика 2, яка повернута до питного корита, починаючи з дна, мала нижню частину 51 вертикальної стінки, частину 52 стінки, яка орієнтована назовні з верхнього кінця нижньої частини 51 вертикальної стінки, і верхню частину 53 стінки, яка проходить вертикально із зовнішнього краю спрямованої назовні частини 52 стінки. Спрямована назовні частина 52 стінки кожного ящика 2, у кожному випадку, розташована над коритом 40 і має питні канали 54, які входять у нижню частину 51 вертикальної стінки, для підвищення комфорту пиття. Ці питні канали 54, з одного боку, мають такі розміри, що птиця може пити з корита, а, з іншого боку, не може покинути ящик 2 крізь них. Ширина E питних каналів, у цьому випадку, становить приблизно 22 мм так, що курчата можуть просовувати свою голову крізь них, проте їх тіло занадто велике для проходження крізь них. Нижня частина 51 вертикальної стінки формує певний вид поручня, який перешкоджає курчатам виштовхуванню один іншого на корито і гарантує вірний рівень пиття. Як вказано, для курчат нижня частина 51 вертикальної стінки може, у цьому випадку, мати висоту приблизно 50 мм – 55 мм, а верхня частина 53 вертикальної стінки може, у цьому випадку, мати висоту приблизно 90 мм – 110 мм. Для надання можливості проходження газового потоку А крізь ящик 2, ящик 2 має на двох протилежних сторонах вентиляційні отвори, які орієнтовані під прямим кутом до газового потоку А, для надання можливості газовому потоку А проходити крізь них. Ці вентиляційні канали мають ширину F (дивіться Фіг. 10), яка є такою, що тварини, зокрема курчата, не можуть пройти крізь них. Ширина F є переважно такою, що тварини не можуть висунути свою голову з ящика. Для надання можливості годування тварин, як, наприклад, вищезгаданих курчат, ящик 2 має годувальне корито 60. Для надання можливості газу протікати крізь ящик 2 у спосіб, який є якомога безперешкодним, це годувальне корито 60 встановлене вздовж сторони ящика 2, яка перпендикулярна до сторони, вздовж якої розташоване питне корито 40, принаймні питні канали 54. Годувальне корито 60 містить відомим способом роздільну стінку 62, яка відділяє наповнювальний отвір 61 від годувального отвору 63, який розташований на нижчому рівні. Дно ящиків виконане у формі решітки 56 з знімною основою 55, встановленою знизу. Ця основа переважно виготовляється з матеріалу, який містить целюлозу такого як картон. Основу 55 можна потім виймати разом з послідом як одноразовий виріб і віддавати на переробку. Більш точно, бажано, щоб основа виготовлялась із здатного до біологічного розкладу матеріалу, такого як здатний до біологічного розкладу пластик або здатний до біологічного розкладу картон. Ця основа 55, зокрема, розташована на відстані D, яка становить 5 мм – 50 мм, під 6 UA 105569 C2 5 10 15 решіткою 56. Посилаючись на Фіг. 11, бачимо, що цю основу 55 можна встановлювати в ящику і виймати з нього шляхом переміщення завдяки ковзанню в напрямі двонаправленої стрілки N. Для цього, ящик 2 має на нижній стороні два ребра 65 і 66, між якими розташована щілина, у яку можуть вставлятися протилежні краї основи. При встановлені в стос, опори 67 ящика 2 знизу, у кожному випадку, забезпечують опору для основи 55 ящика 2 зверху. Нижня сторона ящика, зокрема, виконана опуклою вгору. Для надання можливості безпечно переміщати цей ящик 2 по конвеєрній стрічці без основи 55, але з курчатами 100 або іншими тваринами без ушкодження їх лап або кігтів, бажано, щоб ящик 2 мав на нижній стороні опорні ніжки 58, які забезпечують мінімальну відстань D, яка становить 5-15 мм, між нижньою стороною решітки 56 і поверхнею. Для запобігання прогинанню решітки, вона має на нижній стороні ребра 59 жорсткості. Слід відзначити, що стос ящиків для молодих тварин, таких як курчата, описаний у цьому розділі, є вигідним сам по собі стос, який містить певну кількість ящиків, які необов'язково містять тварини, такі як курчата, кожен з яких має дно яке виконане у формі решітки 56, яка має знімну основу 55, встановлену знизу для збирання посліду. Також буде очевидно, що вищенаведені опис і креслення ілюструють деякі варіанти виконання винаходу, а не обмежують об'єм правового захисту. Починаючи з цього опису, набагато більше варіантів виконання винаходу стануть очевидними для фахівців у цій галузі, які потрапляють в об'єм правового захисту і суті цього винаходу, і які є очевидними поєднаннями технологій попереднього рівня техніки ι опису цієї заявки. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Кліматична камера (1), така як кліматична камера (1) для домашньої птиці, зокрема молодих курчат, яка має: принаймні один теплообмінник (3) для нагрівання або охолодження її до оптимальної температури для росту молодих курчат, система з головним потоком (А, Аr) для нагрівання або охолодження молодих курчат передачею тепла або холоду від принаймні одного теплообмінника (3) до молодих курчат, принаймні одне відділення (2), принаймні одна сторона якого обмежена зверху по потоку принаймні одним теплообмінником (3), і у якій відділення (2) містить: сенсорний пристрій для вимірювання у ньому одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст СО 2, швидкість потоку, систему з допоміжним потоком (В), з'єднану з сенсорним пристроєм для контролю у ньому одного або більшої кількості параметрів, вибраних з групи, до якої входять температура, відносна вологість, вміст СО2, швидкість потоку, у принаймні одному відділенні (2) камери. 2. Кліматична камера за п. 1, яка відрізняється тим, що система з допоміжним потоком містить вентилятор (8а, 8b) для керування допоміжним потоком (В). 3. Кліматична камера за будь-яким попереднім пунктом, яка відрізняється тим, що система з допоміжним потоком (В) має вихід (14) для випускання допоміжного потоку (В) в головний потік (А) у принаймні одному відділенні (2) камери і при цьому згаданий вихід (14) переважно формує частину теплообмінника (3). 4. Кліматична камера за п. 3, яка відрізняється тим, що теплообмінник (3) утворює канал для допоміжного потоку (В). 5. Кліматична камера за п. 3 або п. 4, яка відрізняється тим, що система з допоміжним потоком (В) містить на виході (14) клапан (15) для перешкоджання потраплянню пилу і дрібних частинок з принаймні одного відділення (2) камери в систему з допоміжним потоком (В), точніше для перешкоджання потраплянню пилу і дрібних частинок з принаймні одного відділення (2) камери у внутрішню частину теплообмінника (3). 6. Кліматична камера за будь-яким попереднім пунктом, яка відрізняється тим, що містить ряд (7) відділень (2), кожне з яких містить систему з допоміжним потоком (В). 7. Кліматична камера за п. 6, яка відрізняється тим, що система з допоміжним потоком (В) кожного відділення (2) камери містить вентилятор (8а, 8b) для керуванням допоміжним потоком (В). 8. Кліматична камера за будь-яким попереднім пунктом, яка відрізняється тим, що система з допоміжним потоком (В) містить вхід для свіжого повітря, який відокремлений від будь-якого іншого входу кліматичної камери (1). 9. Кліматична камера за будь-яким попереднім пунктом, яка відрізняється тим, що принаймні одне її відділення (2) має вихід (16) для випускання надлишкового потоку (С) для компенсації допоміжного потоку (В). 7 UA 105569 C2 5 10 10. Кліматична камера за п. 9, яка відрізняється тим, що надлишковий потік (С) випускається в головний потік (Аr) зовні принаймні одного її відділення (2). 11. Кліматична камера за п. 9 або п. 10, яка відрізняється тим, що її відділення (2) містить двері (4) для надання можливості розміщення і виймання стосу ящиків з її відділення (2) і при цьому переважно вихід (16) відділення розташований під дверима (4). 12. Кліматична камера за п. 11, яка відрізняється тим, що двері виконані з можливістю відкривання в напрямі до її стелі для перешкоджання вільному просуванню стосу ящиків в і з її відділення (2). 13. Кліматична камера за будь-яким із пп. 9-12, яка відрізняється тим, що має вихід (17) для випускання надлишкового потоку (С) зовні неї. 14. Кліматична камера за п. 13, яка відрізняється тим, що її вихідний теплообмінник розташований на її виході (17) для відбору тепла або холоду з випущеного з неї надлишкового потоку (С). 8 UA 105569 C2 9 UA 105569 C2 10 UA 105569 C2 11 UA 105569 C2 12 UA 105569 C2 13 UA 105569 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
