Вузол розподільного колектора для сільськогосподарської сіялки

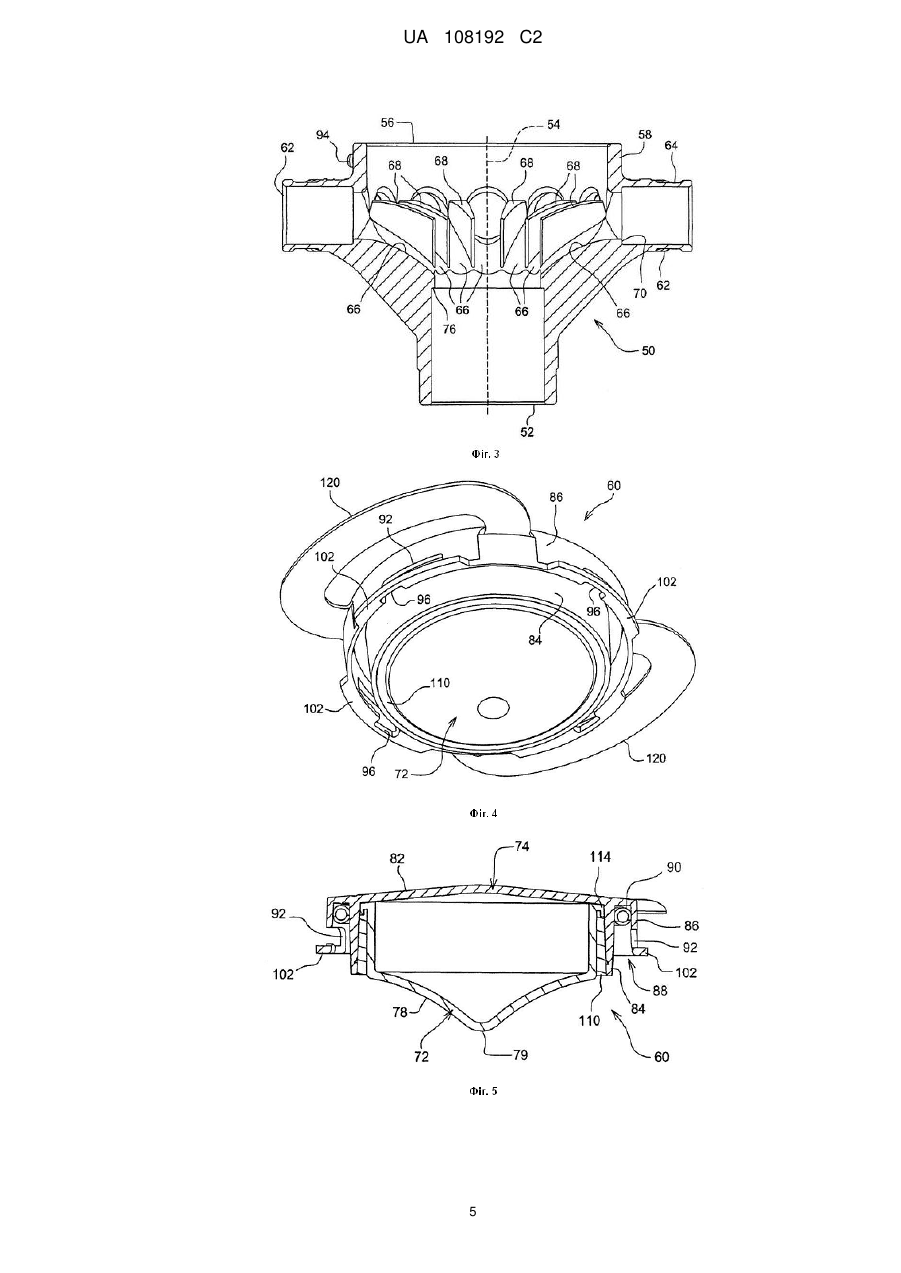

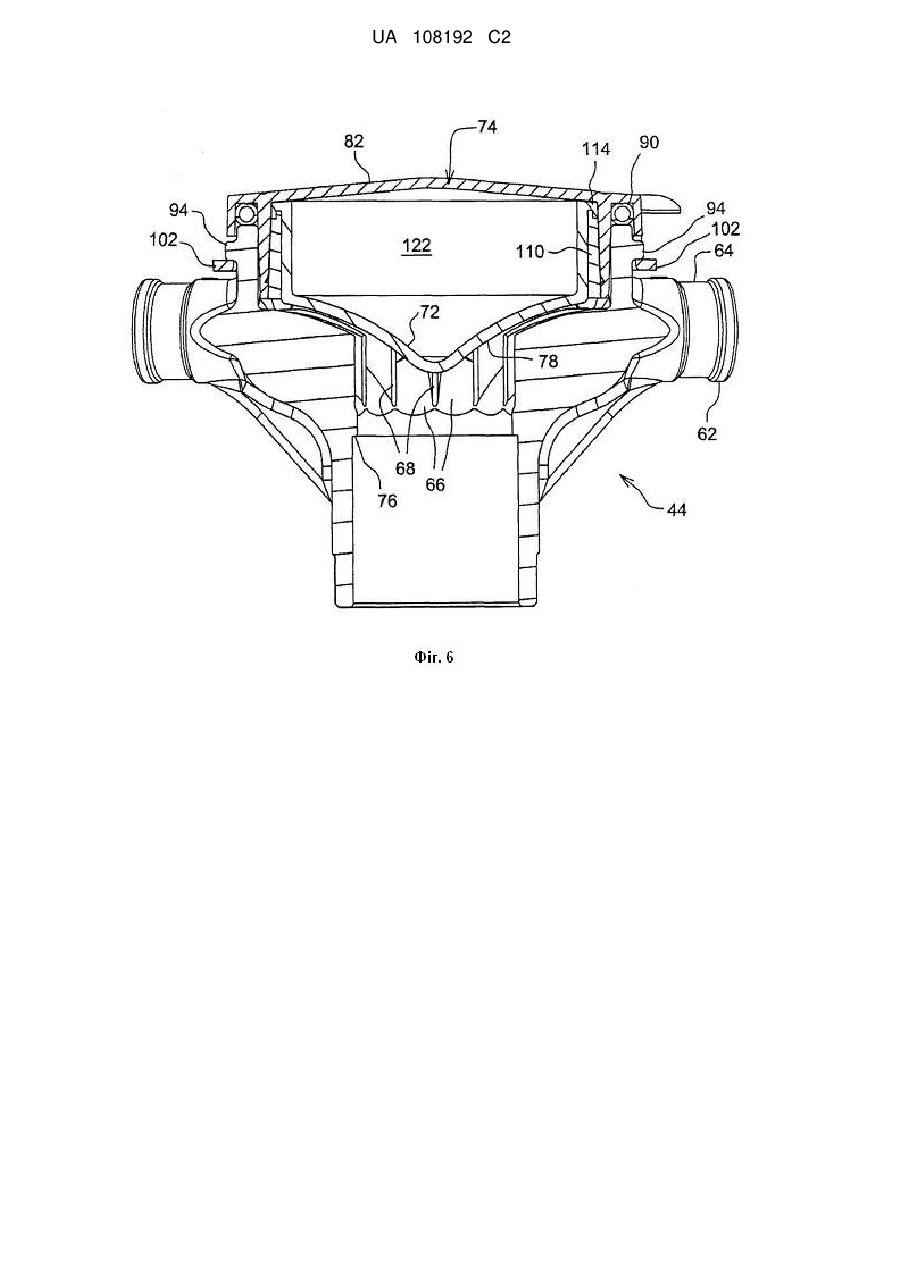

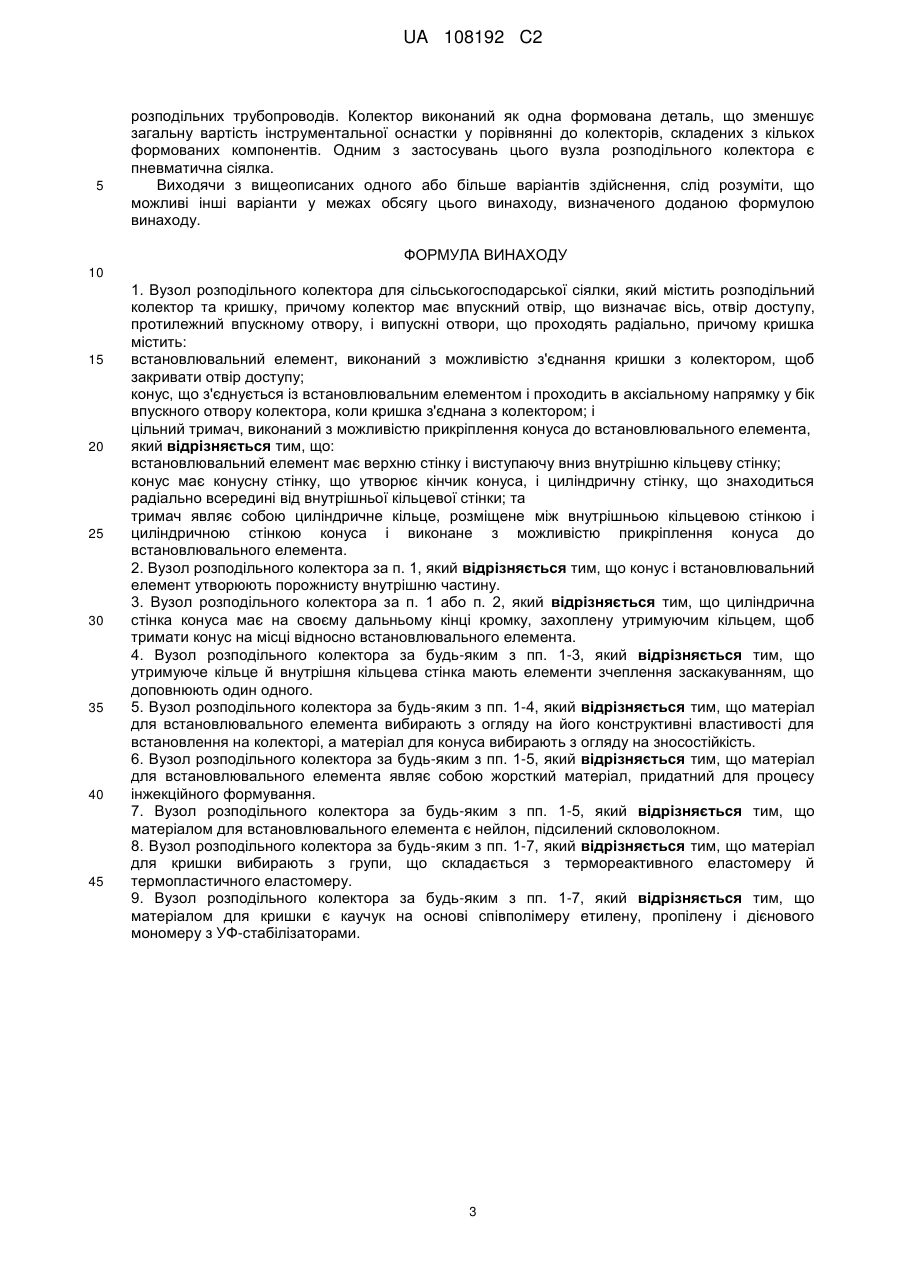

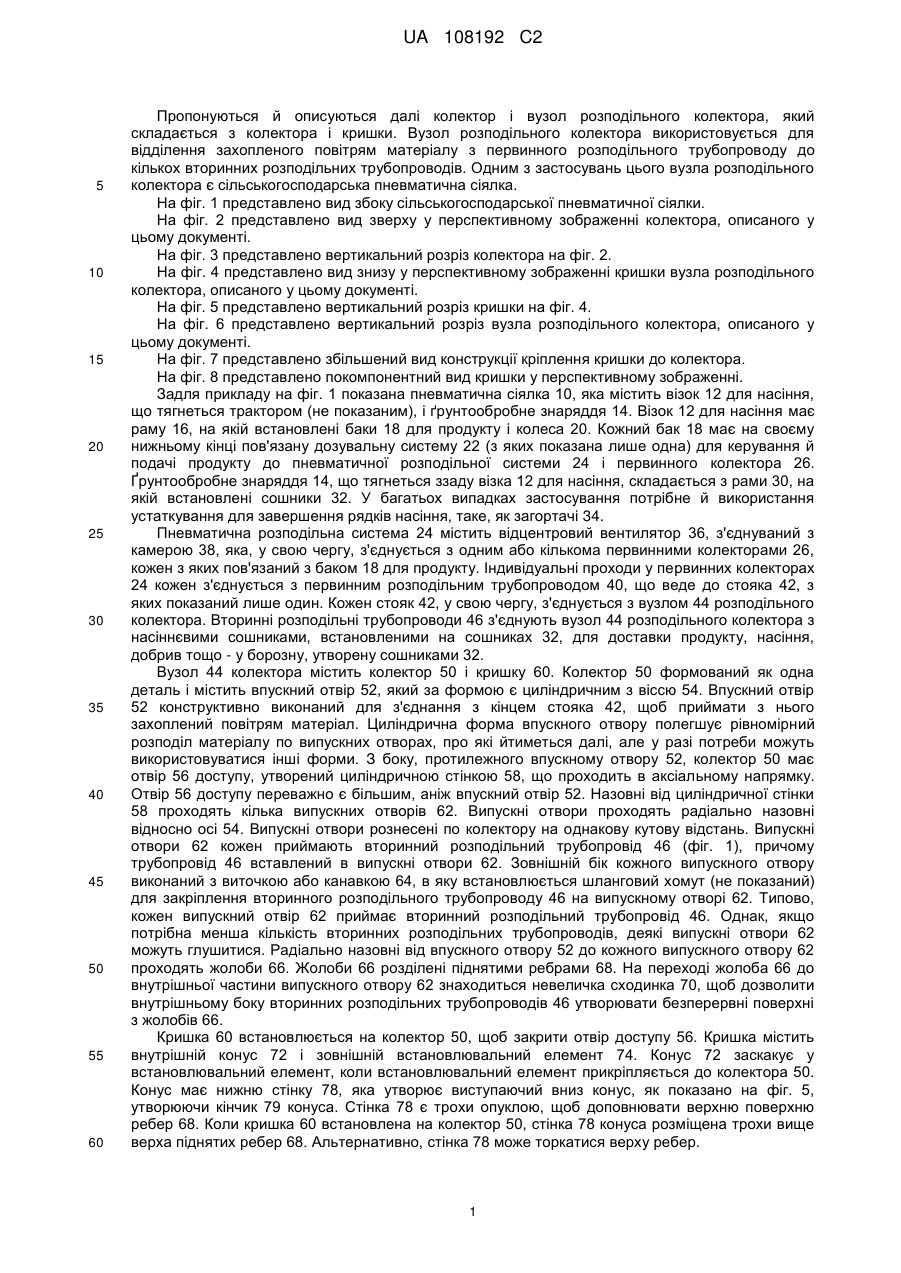

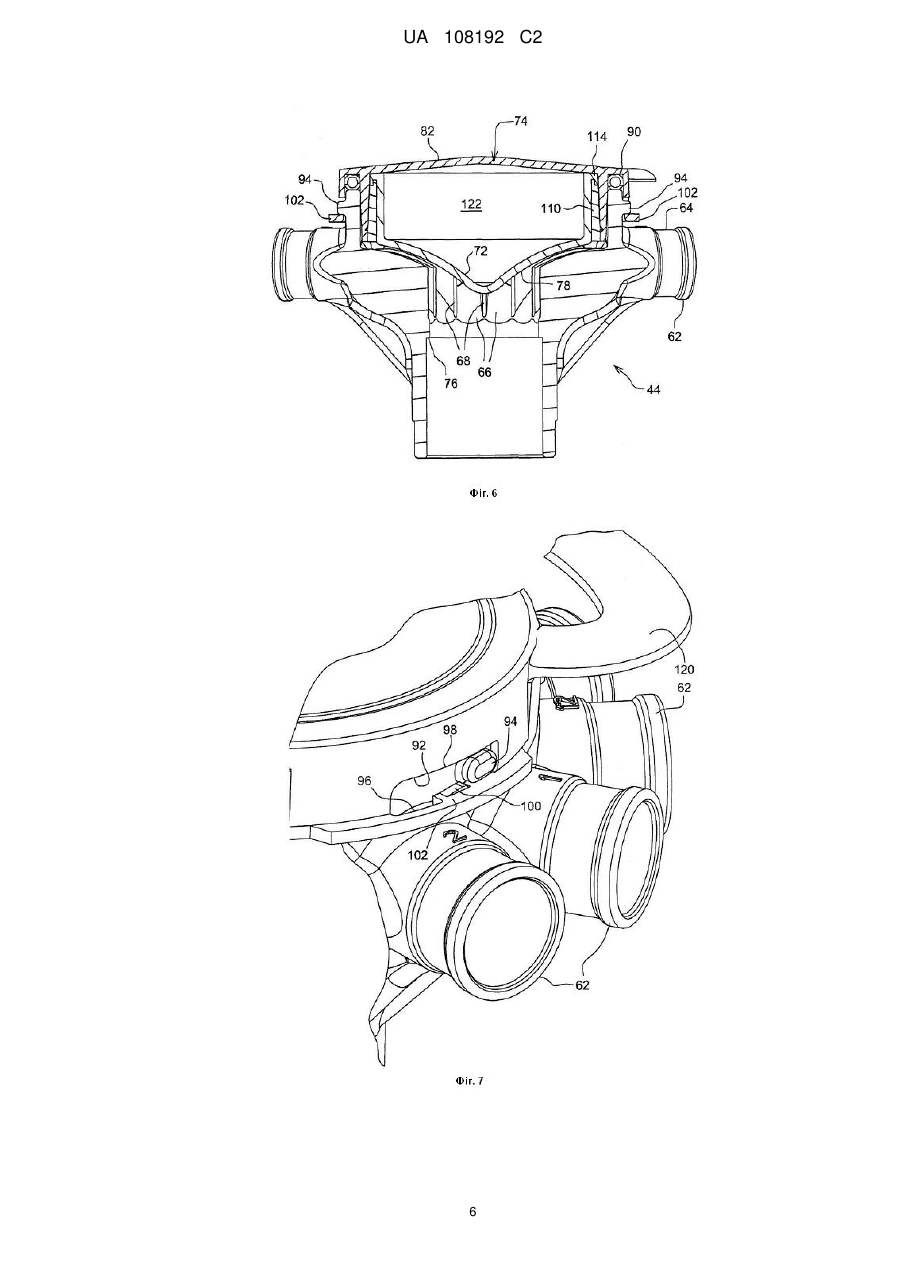

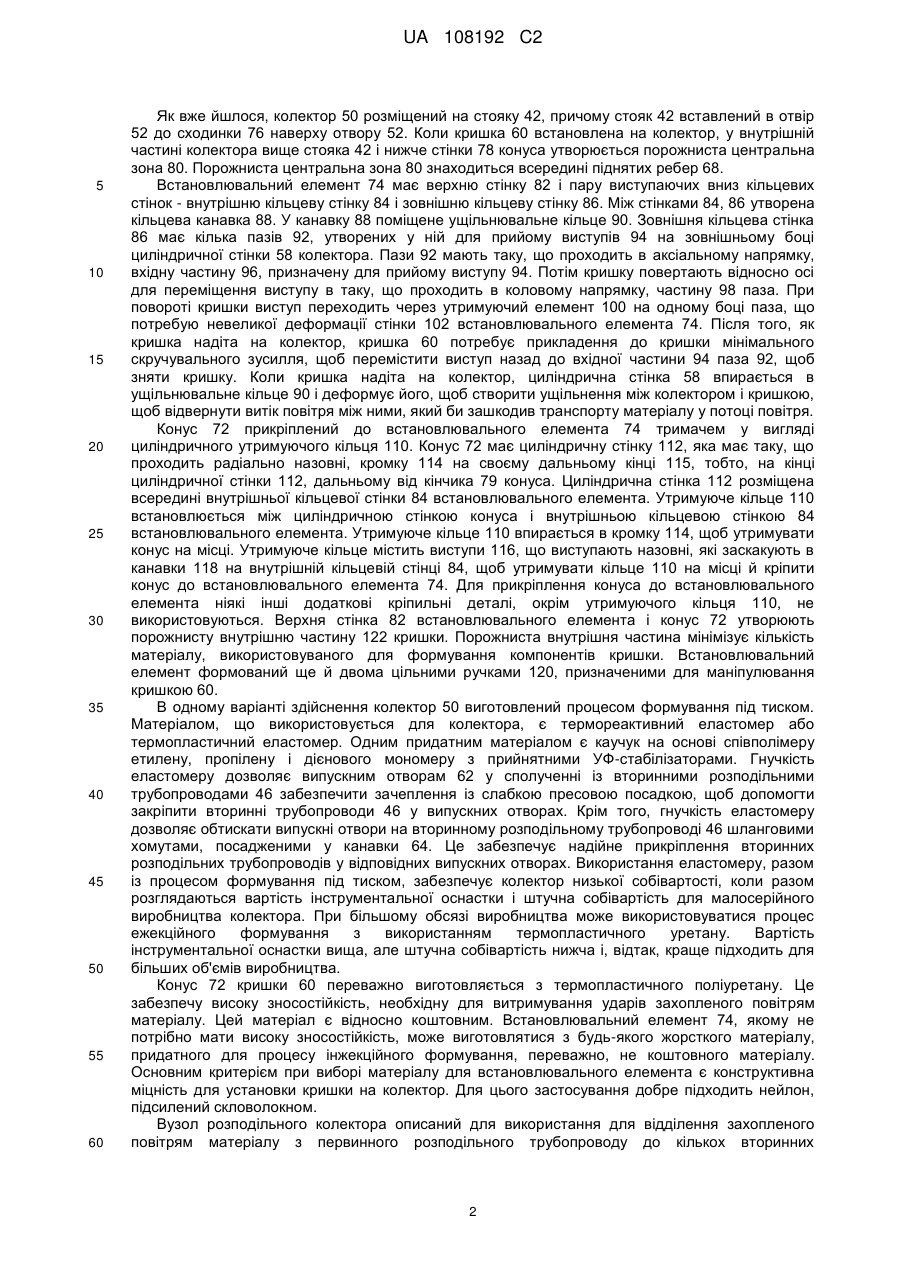

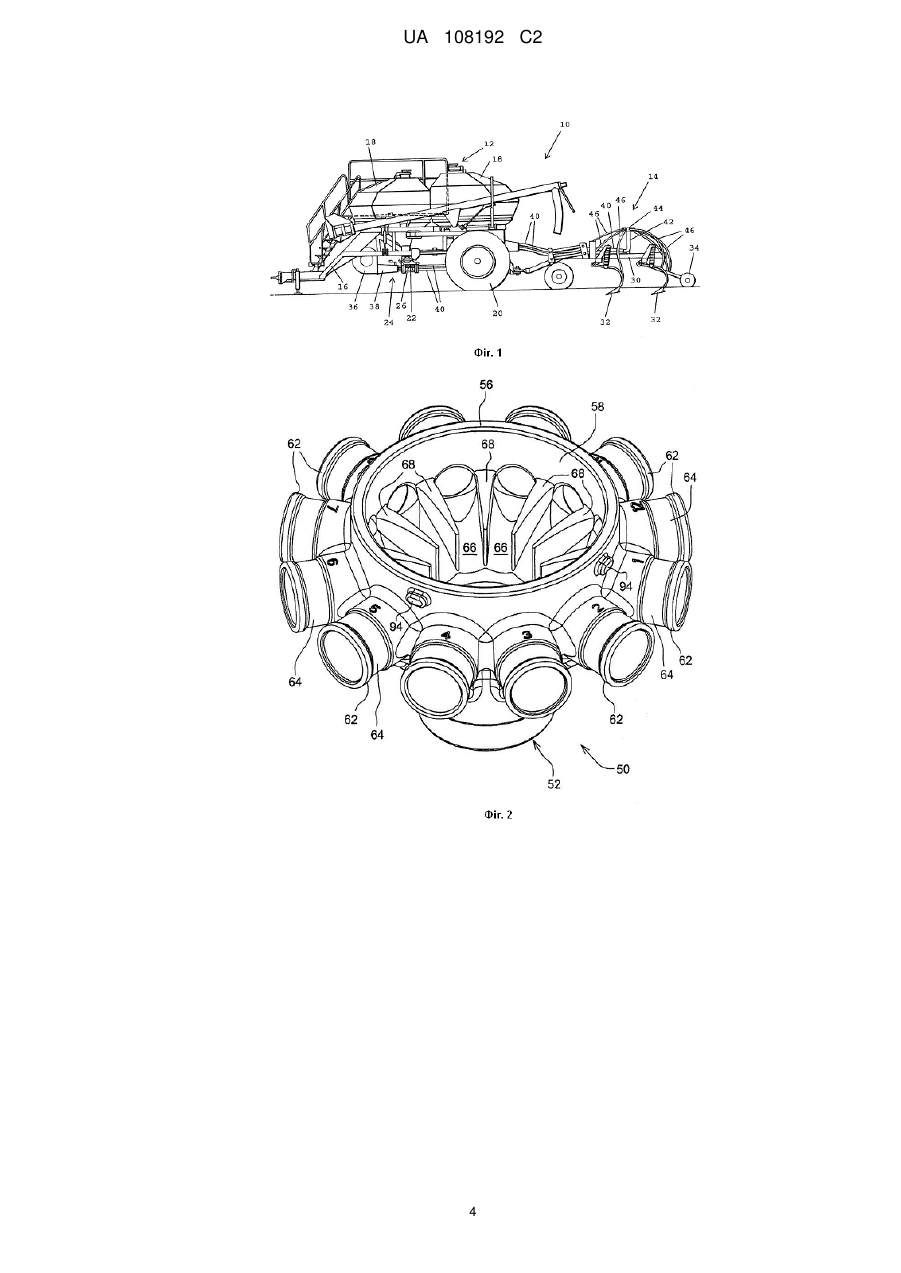

Реферат: Заявлений вузол розподільного колектора для сільськогосподарської сіялки містить розподільний колектор та кришку. Колектор має впускний отвір, що визначає вісь, отвір доступу, протилежний впускному отвору, і випускні отвори, що проходять радіально. Кришка містить: встановлювальний елемент, виконаний з можливістю з'єднання кришки з колектором, щоб закривати отвір доступу; конус, що з'єднується із встановлювальним елементом і проходить в аксіальному напрямку у бік впускного отвору колектора, коли кришка з'єднана з колектором; і цільний тримач, виконаний з можливістю прикріплення конуса до встановлювального елемента. Встановлювальний елемент має верхню стінку і виступаючу вниз внутрішню кільцеву стінку. Конус має конусну стінку, що утворює кінчик конуса, і циліндричну стінку, що знаходиться радіально всередині від внутрішньої кільцевої стінки. Тримач являє собою циліндричне кільце, розміщене між внутрішньою кільцевою стінкою і циліндричної стінкою конуса і виконане з можливістю прикріплення конуса до встановлювального елемента. UA 108192 C2 (12) UA 108192 C2 UA 108192 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пропонуються й описуються далі колектор і вузол розподільного колектора, який складається з колектора і кришки. Вузол розподільного колектора використовується для відділення захопленого повітрям матеріалу з первинного розподільного трубопроводу до кількох вторинних розподільних трубопроводів. Одним з застосувань цього вузла розподільного колектора є сільськогосподарська пневматична сіялка. На фіг. 1 представлено вид збоку сільськогосподарської пневматичної сіялки. На фіг. 2 представлено вид зверху у перспективному зображенні колектора, описаного у цьому документі. На фіг. 3 представлено вертикальний розріз колектора на фіг. 2. На фіг. 4 представлено вид знизу у перспективному зображенні кришки вузла розподільного колектора, описаного у цьому документі. На фіг. 5 представлено вертикальний розріз кришки на фіг. 4. На фіг. 6 представлено вертикальний розріз вузла розподільного колектора, описаного у цьому документі. На фіг. 7 представлено збільшений вид конструкції кріплення кришки до колектора. На фіг. 8 представлено покомпонентний вид кришки у перспективному зображенні. Задля прикладу на фіг. 1 показана пневматична сіялка 10, яка містить візок 12 для насіння, що тягнеться трактором (не показаним), і ґрунтообробне знаряддя 14. Візок 12 для насіння має раму 16, на якій встановлені баки 18 для продукту і колеса 20. Кожний бак 18 має на своєму нижньому кінці пов'язану дозувальну систему 22 (з яких показана лише одна) для керування й подачі продукту до пневматичної розподільної системи 24 і первинного колектора 26. Ґрунтообробне знаряддя 14, що тягнеться ззаду візка 12 для насіння, складається з рами 30, на якій встановлені сошники 32. У багатьох випадках застосування потрібне й використання устаткування для завершення рядків насіння, таке, як загортачі 34. Пневматична розподільна система 24 містить відцентровий вентилятор 36, з'єднуваний з камерою 38, яка, у свою чергу, з'єднується з одним або кількома первинними колекторами 26, кожен з яких пов'язаний з баком 18 для продукту. Індивідуальні проходи у первинних колекторах 24 кожен з'єднується з первинним розподільним трубопроводом 40, що веде до стояка 42, з яких показаний лише один. Кожен стояк 42, у свою чергу, з'єднується з вузлом 44 розподільного колектора. Вторинні розподільні трубопроводи 46 з'єднують вузол 44 розподільного колектора з насіннєвими сошниками, встановленими на сошниках 32, для доставки продукту, насіння, добрив тощо - у борозну, утворену сошниками 32. Вузол 44 колектора містить колектор 50 і кришку 60. Колектор 50 формований як одна деталь і містить впускний отвір 52, який за формою є циліндричним з віссю 54. Впускний отвір 52 конструктивно виконаний для з'єднання з кінцем стояка 42, щоб приймати з нього захоплений повітрям матеріал. Циліндрична форма впускного отвору полегшує рівномірний розподіл матеріалу по випускних отворах, про які йтиметься далі, але у разі потреби можуть використовуватися інші форми. З боку, протилежного впускному отвору 52, колектор 50 має отвір 56 доступу, утворений циліндричною стінкою 58, що проходить в аксіальному напрямку. Отвір 56 доступу переважно є більшим, аніж впускний отвір 52. Назовні від циліндричної стінки 58 проходять кілька випускних отворів 62. Випускні отвори проходять радіально назовні відносно осі 54. Випускні отвори рознесені по колектору на однакову кутову відстань. Випускні отвори 62 кожен приймають вторинний розподільнийтрубопровід 46 (фіг. 1), причому трубопровід 46 вставлений в випускні отвори 62. Зовнішній бік кожного випускного отвору виконаний з виточкою або канавкою 64, в яку встановлюється шланговий хомут (не показаний) для закріплення вторинного розподільного трубопроводу 46 на випускному отворі 62. Типово, кожен випускний отвір 62 приймає вторинний розподільний трубопровід 46. Однак, якщо потрібна менша кількість вторинних розподільних трубопроводів, деякі випускні отвори 62 можуть глушитися. Радіально назовні від впускного отвору 52 до кожного випускного отвору 62 проходять жолоби 66. Жолоби 66 розділені піднятими ребрами 68. На переході жолоба 66 до внутрішньої частини випускного отвору 62 знаходиться невеличка сходинка 70, щоб дозволити внутрішньому боку вторинних розподільних трубопроводів 46 утворювати безперервні поверхні з жолобів 66. Кришка 60 встановлюється на колектор 50, щоб закрити отвір доступу 56. Кришка містить внутрішній конус 72 і зовнішній встановлювальний елемент 74. Конус 72 заскакує у встановлювальний елемент, коли встановлювальний елемент прикріпляється до колектора 50. Конус має нижню стінку 78, яка утворює виступаючий вниз конус, як показано на фіг. 5, утворюючи кінчик 79 конуса. Стінка 78 є трохи опуклою, щоб доповнювати верхню поверхню ребер 68. Коли кришка 60 встановлена на колектор 50, стінка 78 конуса розміщена трохи вище верха піднятих ребер 68. Альтернативно, стінка 78 може торкатися верху ребер. 1 UA 108192 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як вже йшлося, колектор 50 розміщений на стояку 42, причому стояк 42 вставлений в отвір 52 до сходинки 76 наверху отвору 52. Коли кришка 60 встановлена на колектор, у внутрішній частині колектора вище стояка 42 і нижче стінки 78 конуса утворюється порожниста центральна зона 80. Порожниста центральна зона 80 знаходиться всередині піднятих ребер 68. Встановлювальний елемент 74 має верхню стінку 82 і пару виступаючих вниз кільцевих стінок - внутрішню кільцеву стінку 84 і зовнішню кільцеву стінку 86. Між стінками 84, 86 утворена кільцева канавка 88. У канавку 88 поміщене ущільнювальне кільце 90. Зовнішня кільцева стінка 86 має кілька пазів 92, утворених у ній для прийому виступів 94 на зовнішньому боці циліндричної стінки 58 колектора. Пази 92 мають таку, що проходить в аксіальному напрямку, вхідну частину 96, призначену для прийому виступу 94. Потім кришку повертають відносно осі для переміщення виступу в таку, що проходить в коловому напрямку, частину 98 паза. При повороті кришки виступ переходить через утримуючий елемент 100 на одному боці паза, що потребую невеликої деформації стінки 102 встановлювального елемента 74. Після того, як кришка надіта на колектор, кришка 60 потребує прикладення до кришки мінімального скручувального зусилля, щоб перемістити виступ назад до вхідної частини 94 паза 92, щоб зняти кришку. Коли кришка надіта на колектор, циліндрична стінка 58 впирається в ущільнювальне кільце 90 і деформує його, щоб створити ущільнення між колектором і кришкою, щоб відвернути витік повітря між ними, який би зашкодив транспорту матеріалу у потоці повітря. Конус 72 прикріплений до встановлювального елемента 74 тримачем у вигляді циліндричного утримуючого кільця 110. Конус 72 має циліндричну стінку 112, яка має таку, що проходить радіально назовні, кромку 114 на своєму дальньому кінці 115, тобто, на кінці циліндричної стінки 112, дальньому від кінчика 79 конуса. Циліндрична стінка 112 розміщена всередині внутрішньої кільцевої стінки 84 встановлювального елемента. Утримуюче кільце 110 встановлюється між циліндричною стінкою конуса і внутрішньою кільцевою стінкою 84 встановлювального елемента. Утримуюче кільце 110 впирається в кромку 114, щоб утримувати конус на місці. Утримуюче кільце містить виступи 116, що виступають назовні, які заскакують в канавки 118 на внутрішній кільцевій стінці 84, щоб утримувати кільце 110 на місці й кріпити конус до встановлювального елемента 74. Для прикріплення конуса до встановлювального елемента ніякі інші додаткові кріпильні деталі, окрім утримуючого кільця 110, не використовуються. Верхня стінка 82 встановлювального елемента і конус 72 утворюють порожнисту внутрішню частину 122 кришки. Порожниста внутрішня частина мінімізує кількість матеріалу, використовуваного для формування компонентів кришки. Встановлювальний елемент формований ще й двома цільними ручками 120, призначеними для маніпулювання кришкою 60. В одному варіанті здійснення колектор 50 виготовлений процесом формування під тиском. Матеріалом, що використовується для колектора, є термореактивний еластомер або термопластичний еластомер. Одним придатним матеріалом є каучук на основі співполімеру етилену, пропілену і дієнового мономеру з прийнятними УФ-стабілізаторами. Гнучкість еластомеру дозволяє випускним отворам 62 у сполученні із вторинними розподільними трубопроводами 46 забезпечити зачеплення із слабкою пресовою посадкою, щоб допомогти закріпити вторинні трубопроводи 46 у випускних отворах. Крім того, гнучкість еластомеру дозволяє обтискати випускні отвори на вторинному розподільному трубопроводі 46 шланговими хомутами, посадженими у канавки 64. Це забезпечує надійне прикріплення вторинних розподільних трубопроводів у відповідних випускних отворах. Використання еластомеру, разом із процесом формування під тиском, забезпечує колектор низької собівартості, коли разом розглядаються вартість інструментальної оснастки і штучна собівартість для малосерійного виробництва колектора. При більшому обсязі виробництва може використовуватися процес ежекційного формування з використанням термопластичного уретану. Вартість інструментальної оснастки вища, але штучна собівартість нижча і, відтак, краще підходить для більших об'ємів виробництва. Конус 72 кришки 60 переважно виготовляється з термопластичного поліуретану. Це забезпечу високу зносостійкість, необхідну для витримування ударів захопленого повітрям матеріалу. Цей матеріал є відносно коштовним. Встановлювальний елемент 74, якому не потрібно мати високу зносостійкість, може виготовлятися з будь-якого жорсткого матеріалу, придатного для процесу інжекційного формування, переважно, не коштовного матеріалу. Основним критерієм при виборі матеріалу для встановлювального елемента є конструктивна міцність для установки кришки на колектор. Для цього застосування добре підходить нейлон, підсилений скловолокном. Вузол розподільного колектора описаний для використання для відділення захопленого повітрям матеріалу з первинного розподільного трубопроводу до кількох вторинних 2 UA 108192 C2 5 розподільних трубопроводів. Колектор виконаний як одна формована деталь, що зменшує загальну вартість інструментальної оснастки у порівнянні до колекторів, складених з кількох формованих компонентів. Одним з застосувань цього вузла розподільного колектора є пневматична сіялка. Виходячи з вищеописаних одного або більше варіантів здійснення, слід розуміти, що можливі інші варіанти у межах обсягу цього винаходу, визначеного доданою формулою винаходу. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Вузол розподільного колектора для сільськогосподарської сіялки, який містить розподільний колектор та кришку, причому колектор має впускний отвір, що визначає вісь, отвір доступу, протилежний впускному отвору, і випускні отвори, що проходять радіально, причому кришка містить: встановлювальний елемент, виконаний з можливістю з'єднання кришки з колектором, щоб закривати отвір доступу; конус, що з'єднується із встановлювальним елементом і проходить в аксіальному напрямку у бік впускного отвору колектора, коли кришка з'єднана з колектором; і цільний тримач, виконаний з можливістю прикріплення конуса до встановлювального елемента, який відрізняється тим, що: встановлювальний елемент має верхню стінку і виступаючу вниз внутрішню кільцеву стінку; конус має конусну стінку, що утворює кінчик конуса, і циліндричну стінку, що знаходиться радіально всередині від внутрішньої кільцевої стінки; та тримач являє собою циліндричне кільце, розміщене між внутрішньою кільцевою стінкою і циліндричною стінкою конуса і виконане з можливістю прикріплення конуса до встановлювального елемента. 2. Вузол розподільного колектора за п. 1, який відрізняється тим, що конус і встановлювальний елемент утворюють порожнисту внутрішню частину. 3. Вузол розподільного колектора за п. 1 або п. 2, який відрізняється тим, що циліндрична стінка конуса має на своєму дальньому кінці кромку, захоплену утримуючим кільцем, щоб тримати конус на місці відносно встановлювального елемента. 4. Вузол розподільного колектора за будь-яким з пп. 1-3, який відрізняється тим, що утримуюче кільце й внутрішня кільцева стінка мають елементи зчеплення заскакуванням, що доповнюють один одного. 5. Вузол розподільного колектора за будь-яким з пп. 1-4, який відрізняється тим, що матеріал для встановлювального елемента вибирають з огляду на його конструктивні властивості для встановлення на колекторі, а матеріал для конуса вибирають з огляду на зносостійкість. 6. Вузол розподільного колектора за будь-яким з пп. 1-5, який відрізняється тим, що матеріал для встановлювального елемента являє собою жорсткий матеріал, придатний для процесу інжекційного формування. 7. Вузол розподільного колектора за будь-яким з пп. 1-5, який відрізняється тим, що матеріалом для встановлювального елемента є нейлон, підсилений скловолокном. 8. Вузол розподільного колектора за будь-яким з пп. 1-7, який відрізняється тим, що матеріал для кришки вибирають з групи, що складається з термореактивного еластомеру й термопластичного еластомеру. 9. Вузол розподільного колектора за будь-яким з пп. 1-7, який відрізняється тим, що матеріалом для кришки є каучук на основі співполімеру етилену, пропілену і дієнового мономеру з УФ-стабілізаторами. 3 UA 108192 C2 4 UA 108192 C2 5 UA 108192 C2 6 UA 108192 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
