Вузол для відділення кришок фільтруючого елемента

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 57934

Опубліковано: 25.03.2011

Автор: Марченко Сергій Леонідович

Завантажити PDF файл.

Формула / Реферат

Текст

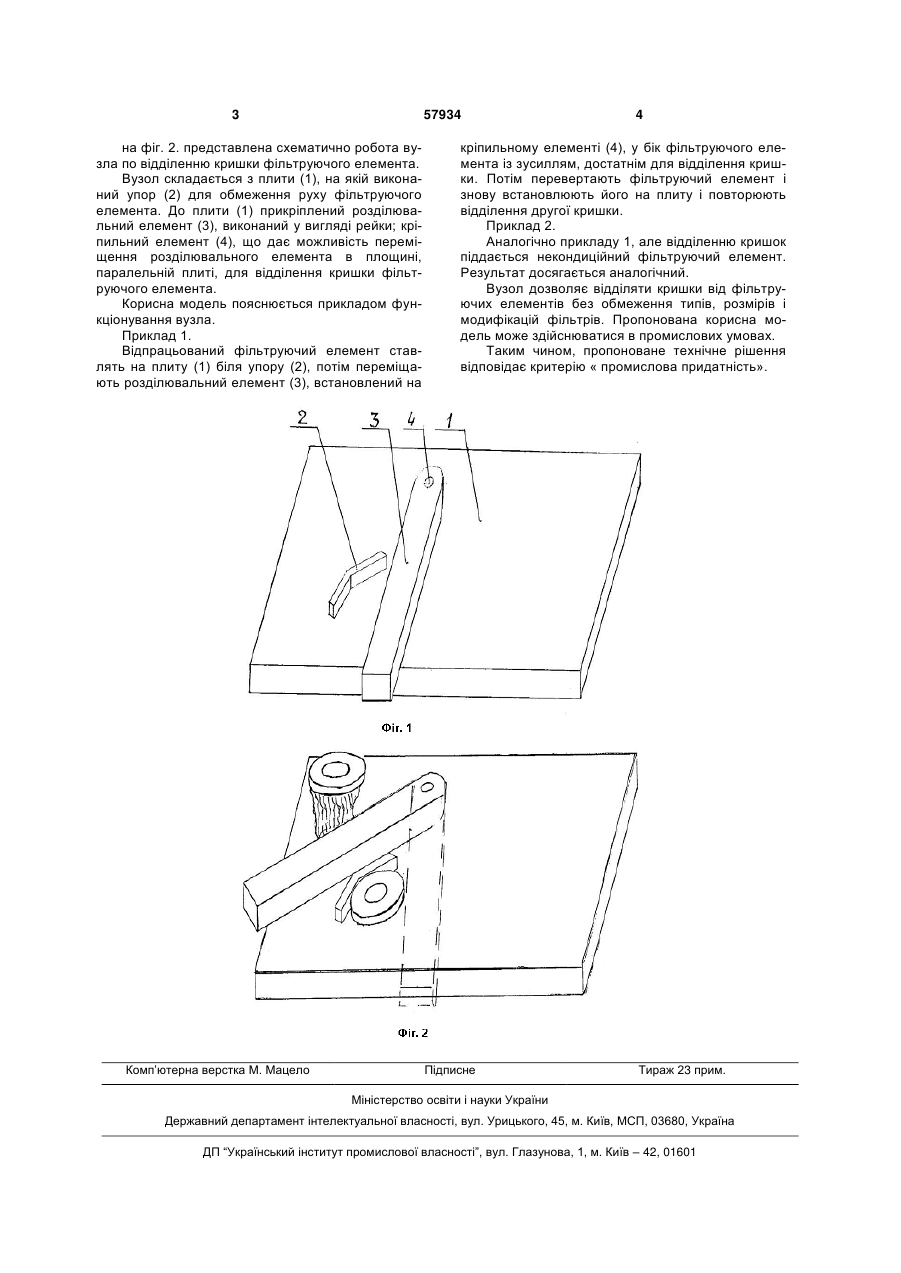

Вузол для відділення кришок фільтруючого елемента, що містить розділювальний елемент, який відрізняється тим, що він додатково містить плиту, на якій виконаний упор для обмеження руху кришки фільтруючого елемента, а розділювальний елемент виконаний у вигляді рейки, одним кінцем прикріпленої до плити з можливістю переміщення паралельно її площині до відділення кришки. (19) (21) u201007917 (22) 24.06.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) МАРЧЕНКО СЕРГІЙ ЛЕОНІДОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ ПОЛТАВСЬКЕ НАУКОВО-ТЕХНІЧНЕ ПІДПРИЄМСТВО "КОЛАН" 3 57934 на фіг. 2. представлена схематично робота вузла по відділенню кришки фільтруючого елемента. Вузол складається з плити (1), на якій виконаний упор (2) для обмеження руху фільтруючого елемента. До плити (1) прикріплений розділювальний елемент (3), виконаний у вигляді рейки; кріпильний елемент (4), що дає можливість переміщення розділювального елемента в площині, паралельній плиті, для відділення кришки фільтруючого елемента. Корисна модель пояснюється прикладом функціонування вузла. Приклад 1. Відпрацьований фільтруючий елемент ставлять на плиту (1) біля упору (2), потім переміщають розділювальний елемент (3), встановлений на Комп’ютерна верстка М. Мацело 4 кріпильному елементі (4), у бік фільтруючого елемента із зусиллям, достатнім для відділення кришки. Потім перевертають фільтруючий елемент і знову встановлюють його на плиту і повторюють відділення другої кришки. Приклад 2. Аналогічно прикладу 1, але відділенню кришок піддається некондиційний фільтруючий елемент. Результат досягається аналогічний. Вузол дозволяє відділяти кришки від фільтруючих елементів без обмеження типів, розмірів і модифікацій фільтрів. Пропонована корисна модель може здійснюватися в промислових умовах. Таким чином, пропоноване технічне рішення відповідає критерію « промислова придатність». Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for separation of closures of filter element

Автори англійською

Marchenko Serhii Leonidovych

Назва патенту російською

Узел для отделения крышек фильтрующего элемента

Автори російською

Марченко Сергей Леонидович

МПК / Мітки

МПК: B09B 3/00

Мітки: вузол, фільтруючого, елемента, відділення, кришок
