Захисний козирок для огороджувального кріплення

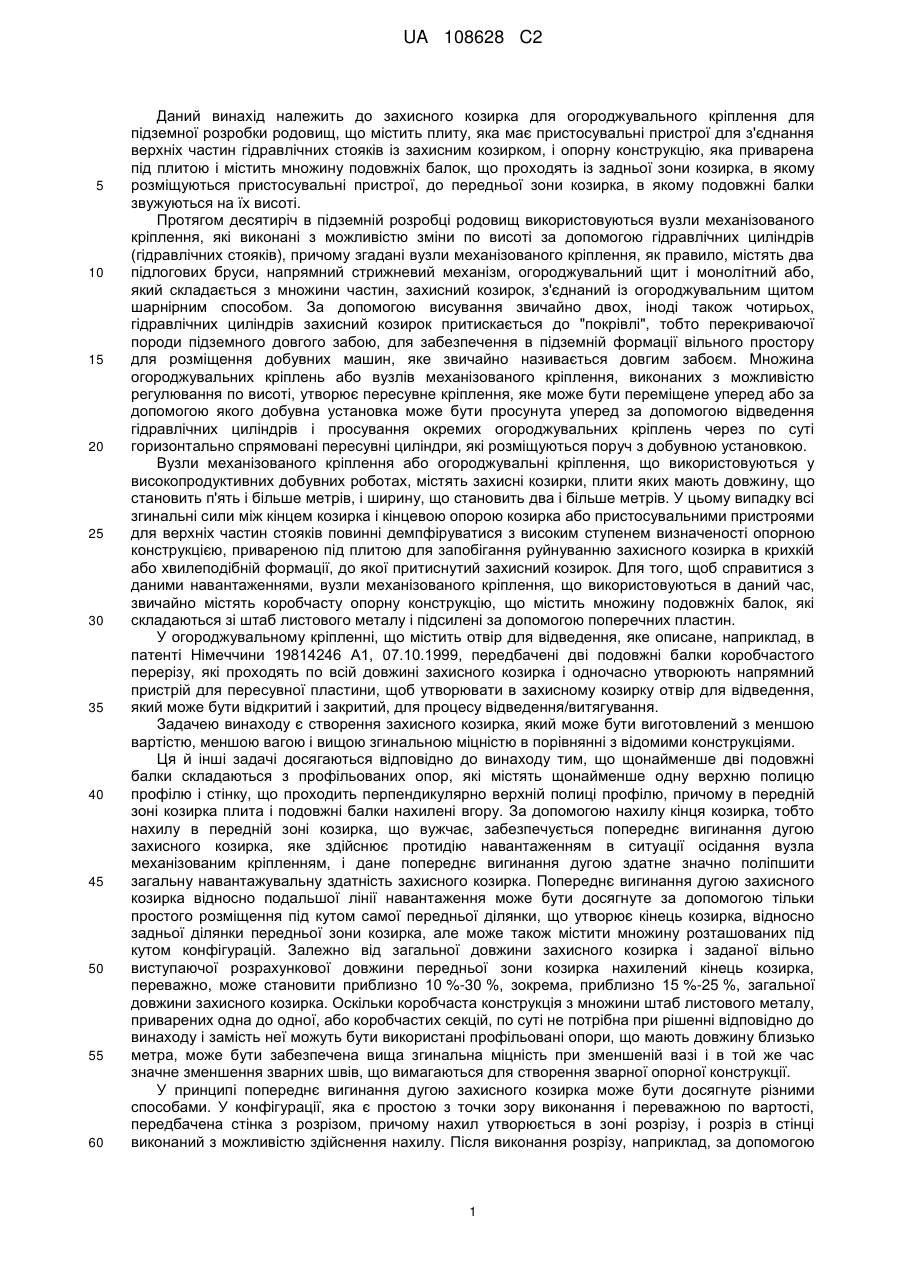

Реферат: Винахід стосується захисного козирка для огороджувального кріплення для підземної розробки копалин, що містить плиту (2) і опорну конструкцію (5), яка приварена під плитою (2) і містить множину подовжніх балок, що проходять від задньої зони (1А) козирка до передньої зони (1В) козирка. Для створення захисного козирка, який може бути виконаний з меншою вартістю і з меншою вагою і одночасно з вищою згинальною міцністю в порівнянні з відомими конструкціями винахід пропонує рішення, в якому щонайменше дві подовжні балки складаються з профільованих опор (6; 16), що мають верхню полицю (7; 17) профілю і стінку (9; 19), що проходить перпендикулярно верхній полиці (7; 17) профілю, і плита (2) і профільовані опори (6; 16) нахилені вгору в передній зоні (1В) козирка. UA 108628 C2 (12) UA 108628 C2 UA 108628 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до захисного козирка для огороджувального кріплення для підземної розробки родовищ, що містить плиту, яка має пристосувальні пристрої для з'єднання верхніх частин гідравлічних стояків із захисним козирком, і опорну конструкцію, яка приварена під плитою і містить множину подовжніх балок, що проходять із задньої зони козирка, в якому розміщуються пристосувальні пристрої, до передньої зони козирка, в якому подовжні балки звужуються на їх висоті. Протягом десятиріч в підземній розробці родовищ використовуються вузли механізованого кріплення, які виконані з можливістю зміни по висоті за допомогою гідравлічних циліндрів (гідравлічних стояків), причому згадані вузли механізованого кріплення, як правило, містять два підлогових бруси, напрямний стрижневий механізм, огороджувальний щит і монолітний або, який складається з множини частин, захисний козирок, з'єднаний із огороджувальним щитом шарнірним способом. За допомогою висування звичайно двох, іноді також чотирьох, гідравлічних циліндрів захисний козирок притискається до "покрівлі", тобто перекриваючої породи підземного довгого забою, для забезпечення в підземній формації вільного простору для розміщення добувних машин, яке звичайно називається довгим забоєм. Множина огороджувальних кріплень або вузлів механізованого кріплення, виконаних з можливістю регулювання по висоті, утворює пересувне кріплення, яке може бути переміщене уперед або за допомогою якого добувна установка може бути просунута уперед за допомогою відведення гідравлічних циліндрів і просування окремих огороджувальних кріплень через по суті горизонтально спрямовані пересувні циліндри, які розміщуються поруч з добувною установкою. Вузли механізованого кріплення або огороджувальні кріплення, що використовуються у високопродуктивних добувних роботах, містять захисні козирки, плити яких мають довжину, що становить п'ять і більше метрів, і ширину, що становить два і більше метрів. У цьому випадку всі згинальні сили між кінцем козирка і кінцевою опорою козирка або пристосувальними пристроями для верхніх частин стояків повинні демпфіруватися з високим ступенем визначеності опорною конструкцією, привареною під плитою для запобігання руйнуванню захисного козирка в крихкій або хвилеподібній формації, до якої притиснутий захисний козирок. Для того, щоб справитися з даними навантаженнями, вузли механізованого кріплення, що використовуються в даний час, звичайно містять коробчасту опорну конструкцію, що містить множину подовжніх балок, які складаються зі штаб листового металу і підсилені за допомогою поперечних пластин. У огороджувальному кріпленні, що містить отвір для відведення, яке описане, наприклад, в патенті Німеччини 19814246 А1, 07.10.1999, передбачені дві подовжні балки коробчастого перерізу, які проходять по всій довжині захисного козирка і одночасно утворюють напрямний пристрій для пересувної пластини, щоб утворювати в захисному козирку отвір для відведення, який може бути відкритий і закритий, для процесу відведення/витягування. Задачею винаходу є створення захисного козирка, який може бути виготовлений з меншою вартістю, меншою вагою і вищою згинальною міцністю в порівнянні з відомими конструкціями. Ця й інші задачі досягаються відповідно до винаходу тим, що щонайменше дві подовжні балки складаються з профільованих опор, які містять щонайменше одну верхню полицю профілю і стінку, що проходить перпендикулярно верхній полиці профілю, причому в передній зоні козирка плита і подовжні балки нахилені вгору. За допомогою нахилу кінця козирка, тобто нахилу в передній зоні козирка, що вужчає, забезпечується попереднє вигинання дугою захисного козирка, яке здійснює протидію навантаженням в ситуації осідання вузла механізованим кріпленням, і дане попереднє вигинання дугою здатне значно поліпшити загальну навантажувальну здатність захисного козирка. Попереднє вигинання дугою захисного козирка відносно подальшої лінії навантаження може бути досягнуте за допомогою тільки простого розміщення під кутом самої передньої ділянки, що утворює кінець козирка, відносно задньої ділянки передньої зони козирка, але може також містити множину розташованих під кутом конфігурацій. Залежно від загальної довжини захисного козирка і заданої вільно виступаючої розрахункової довжини передньої зони козирка нахилений кінець козирка, переважно, може становити приблизно 10 %-30 %, зокрема, приблизно 15 %-25 %, загальної довжини захисного козирка. Оскільки коробчаста конструкція з множини штаб листового металу, приварених одна до одної, або коробчастих секцій, по суті не потрібна при рішенні відповідно до винаходу і замість неї можуть бути використані профільовані опори, що мають довжину близько метра, може бути забезпечена вища згинальна міцність при зменшеній вазі і в той же час значне зменшення зварних швів, що вимагаються для створення зварної опорної конструкції. У принципі попереднє вигинання дугою захисного козирка може бути досягнуте різними способами. У конфігурації, яка є простою з точки зору виконання і переважною по вартості, передбачена стінка з розрізом, причому нахил утворюється в зоні розрізу, і розріз в стінці виконаний з можливістю здійснення нахилу. Після виконання розрізу, наприклад, за допомогою 1 UA 108628 C2 5 10 15 20 25 30 35 40 45 50 55 60 газополум'яного різання, сама передня ділянка профільованої опори, яка після її пристосування утворює подовжню балку в опорній конструкції захисного козирка, може бути зігнута під невеликим кутом нахилу, тим самим утворюючи нахил між двома іншими прямолінійними ділянками профільованої опори. Розріз в стінці, переважно, проходить прямо до верхньої полиці профілю, для того, щоб полегшити нахил або згинання в точці нахилу. В особливо переважній конфігурації для забезпечення найвищої згинальної міцності в змонтованому стані профільованих опор в опорній конструкції захисного козирка після утворення нахилу розріз в стінці щонайменше частково заповнюють клиновою деталлю. Таким чином, вставка клинової деталі в свою чергу здатна забезпечити той ефект, що в зоні розрізу стінка також піддається тільки стискаючим навантаженням, і дані стискаючі навантаження можуть бути абсолютно поглинені, незалежно від раніше виконаного розрізу. Клинова деталь, переважно, приварена до розрізу. У найбільш переважній конфігурації верхня полиця профілю профільованої опори містить плече полиці на обох сторонах стінки. Для того, щоб полегшити здійснення нахилу в профільованій опорі з верхньою полицею профілю, що містить плече полиці на обох сторонах, стінки обох профілів можуть бути забезпечені розрізами плечей в поєднанні з розрізом перед нахилом. Після того як нахил здійснений, ділянки плеча, що утворюють розрізи плеча, можуть бути знову з'єднані, зокрема, за допомогою зварного шва. Однак нахил може бути також здійснений без додаткового розрізу в плечах полиць і/або також без додаткових заходів, таких як засоби на лінії вигину або інш. Кут нахилу кінця козирка відносно іншої частини профільованої опори, переважно, становить приблизно 2°-4°, і, зокрема, приблизно 3°. Відповідно до найбільш переважної конфігурації подовжні балки або профільовані опори складаються з, переважно, прокатаних або протягнутих двотаврових профілів, що містять нижню полицю профілю, виконану як одне ціле зі стінкою. У принципі, звичайно, нижня полиця профілю на готовій подовжній балці, вставленій в захисний козирок, може проходити вгору до кінця козирка. Однак в переважній конфігурації в передній ділянці козирка нижня полиця профілю видалена, зокрема, відрізана. Видалення нижньої полиці профілю здійснюється, переважно, перед здійсненням нахилу, за допомогою розрізу, який проходить під кутом в точці нахилу. У цьому випадку кут нахилу розрізу, переважно, повинен відповідати куту нахилу кінця козирка відносно іншої профільованої опори, так що, після нахилу нижня сторона профільованої опори звужується прямолінійно на обох сторонах розрізу, і нижні пластини можуть бути приварені в передній зоні козирка до нижньої сторони захисного козирка. Замість здійснення розрізу, за допомогою якого нижню полицю профілю в передній зоні козирка, по суті, видаляють на опорі двотаврового профілю, нижня полиця профілю може бути також видалена, якщо, крім розрізу для здійснення нахилу, ділянка стінки, зокрема, ту ділянка стінки, яка в двотавровому профілі була спочатку розташована безпосередньо поруч з нижньою полицею профілю, відрізають, щоб потім запресувати або розплющити нижню полицю профілю на край розрізу і потім знов приварити її до нього, як детально описано в заявці на патент Німеччини 102008029085 А1 (раніше не опублікованої) автора даної заявки, вміст якої також включений в даний документ. Як альтернатива подовжні балки можуть складатися з таврових профілів, в яких розрізи відповідно виконують в стінці, а друга полиця профілю, що проходить перпендикулярно стінці, відсутня. У випадку подовжніх балок, які складаються з таврових профілів, стінка балки може бути приварена як нижня полиця до стінки на будь-якому рівні в задній зоні козирка. Відповідно до переважної конфігурації верхня полиця профілю і/або нижня полиця профілю, щонайменше в задній зоні козирка можуть пройти в кожному випадку з плечем полиці на обох сторонах стінки. При цьому плечі полиці верхньої і нижньої полиць профілю можуть мати однакові ширину і товщину. Таким чином, відповідна подовжня балка може складатися з симетричної двотаврової профільованої опори, яка належним чином пристосована за допомогою розрізів і розрізання. Що стосується стінки, то плечі полиць на одній стороні можуть також мати велику товщину і/або велику ширину в порівнянні з плечима полиці на іншій стороні стінки. Для такої конфігурації, зокрема, можуть бути використані асиметричні двотаврові профільовані опори, або ж симетрична двотаврова профільована опора належним чином пристосована за допомогою додаткових розрізів. У захисному козирку можуть бути також використані обидві конфігурації двотаврових профільованих опор. Для того, щоб полегшити монтаж пристосувального пристрою, особливо переважно, якщо плечі нижньої і верхньої полиці в задній зоні козирка частково містять вирізи для розміщення пристосувальних пристроїв для верхніх частин стояків. Зменшення згинальною стійкості, що викликається вирізами в нижній полиці профілю або верхній полиці профілю, можуть бути 2 UA 108628 C2 5 10 15 20 25 30 35 40 45 50 55 60 компенсовані, крім іншого, пристосувальними пристроями, що приварюються до плечей полиць верхніх полиць профілів над вирізами. Плечі верхньої і нижньої полиць можуть частково містити вирізи в зоні пристосувальних пристроїв для верхніх частин стояків, причому вирізи проходять прямо до стінки. Крім того, переважно, якщо верхні полиці профілів всіх профільованих опор приварені до нижньої сторони плити козирка за допомогою подовжніх зварних швів і/або якщо захисний козирок має опорну конструкцію, що містить чотири подовжні балки, що складаються з профільованих опор. Додаткові переваги і конфігурації захисного козирка відповідно до винаходу стануть очевидними з наведеного нижче опису зразкового варіанта здійснення, показаного на кресленні, для конструкції захисного козирка і для способу виготовлення профільованої опори, що використовується в опорній конструкції найбільш переважним способом. На кресленнях показано наступне: Фіг. 1 зображує перспективний вигляд знизу захисного козирка відповідно до винаходу без пристосувальних пристроїв для верхніх частин стояків і шарнірних з'єднань. Фіг. 2 зображує вигляд задньої сторони захисного козирка згідно з фіг. 1. Фіг. 3 зображує вигляд збоку захисного козирка згідно з фіг. 1. Фіг. 4 зображує деталь IV, показану на фіг. 3. Фіг. 5 зображує перспективний вигляд профільованої опори, пристосованої в захисному козирку згідно з фіг. 1 як подовжня балка опорної конструкції. Фіг. 6 зображує передню ділянку профільованої опори перед операцією нахилу, у вигляді збоку. Фіг. 7 зображує докладний вигляд розрізу в профільованій опорі перед вставлянням клинової деталі. На фіг. 1 в схематично дуже спрощеному вигляді показаний захисний козирок 1 відповідно до винаходу для використання на вузлі механізованого кріплення будь-якій необхідній конструкції, зокрема, для підземної розробки родовищ. Вузол механізованого кріплення (не показаний повністю) звичайно містить два підлогових бруси, два або чотири гідравлічні стояки, огороджувальний щит і напрямний стрижневий механізм для забезпечення притиснення захисного козирка 1 з плитою 2 козирка, яка утворює верхню сторону вузла механізованого кріплення, до "покрівлі" підземного вугільного забою або перекриваючої породи підземного простору в стані осідання вузла механізованого кріплення. Пристосувальні пристрої, які призначені для прикріплення захисного козирка 1 до гідравлічних стояків і прикріплюються до захисного козирка 1 в положеннях 3 і шарнірні з'єднання для з'єднання захисного козирка 1 із огороджувальним щитом, які звичайно розташовані на задній стороні 4 захисного козирка 1, не показані. Як показано на фіг. 1, захисний козирок 1 містить опорну конструкцію 5, яка приварена до нижньої сторони плити 2 козирка і в показаному зразковому варіанті здійснення утворена за допомогою двох центральних профільованих опор 6 і двох крайніх профільованих опор 16 як подовжні балки. У показаному зразковому варіанті здійснення всі профільовані опори 6, 16 спочатку складаються з двотаврових профільованих опор, які, однак, пристосовані для використання як подовжні балки в опорній конструкції. Обидві профільовані опори 6, 16 містять виконану як одне ціле верхню полицю 7 або 17 профілю, відповідно, нижню полицю 8 або 18 профілю, відповідно, і стінку 9 або 19, відповідно, що проходить перпендикулярно двом полицям 7, 8 і 17, 18 профілів, відповідно. Відповідна верхня полиця 7 або 17 профілі профільованих опор з'єднана з плитою 2 козирка за допомогою зварних швів, і плита 2 козирка підтримується по суті по всій довжині захисного козирка 1 на верхніх полицях 7, 17 профілів профільованих опор 6, 16, що утворюють подовжні балки опорної конструкції 5. Захисний козирок 1 має задню зону 1А, в якій він має приблизно незмінну висоту і в якій розміщуються пристосувальні пристрої (не показані) для верхніх частин стояків, і передню зону 1В, в якій висота захисного козирка 1 безперервно звужується в цьому випадку до кінцевої поверхні 11 козирка. Відповідно до винаходу, щонайменше в передній зоні 1В козирка утворений нахил 20, за допомогою якого ділянка захисного козирка, яка розташована між нахилом 20 і передньою кінцевою поверхнею 11 і позначена як кінець 21 козирка, проходить під кутом відносно всієї іншої зони захисного козирка 1. Нахил в точці 20 нахилу також включає, зокрема, плиту 2 козирка. Для цієї мети плита 2 козирка в показаному зразковому варіанті здійснення складається із задньої ділянки 2А плити і передньої ділянки 2В плити, виконаної в цьому випадку трохи жорсткішою, причому ділянка 2В плити в точці 20 нахилу має нахил відповідно до нахилу усього захисного козирка 1. При цьому нахил або кут нахилу в точці 20 нахилу між кінцем 21 козирка й іншою ділянкою передньої зони 1В козирка і всією задньою зоною 1А 3 UA 108628 C2 5 10 15 20 25 30 35 40 45 50 55 60 козирка дорівнює 3°, причому нахил проходить вгору до покрівлі відносно завершеного захисного козирка 1. Ефект досягається за допомогою того, що сили, які передаються від покрівлі на захисний козирок 1 під час осідання вузла механізованого кріплення, повинні спочатку подолати попереднє вигинання дугою захисного козирка 1, що досягається за допомогою нахилу. На вигляді позаду захисного козирка 1 згідно з фіг. 1 наочно показано, що кожна центральна профільована опора 6 опорної конструкції 5 складається з симетричних двотаврових профільованих опор, в яких верхня полиця 7 профілю і нижня полиця 8 профілю містять плечі 7А і 8А полиць, відповідно, що мають однакову товщину і ширину на обох сторонах стінки 9. Відповідні крайні профільовані опори 16 складаються з асиметричних двотаврових профільованих опор, в яких плечі 17А і 18А полиць, відповідно, на одній стороні стінки 19 мають більшу ширину, ніж плечі 17В, 18В полиць на іншій стороні стінки 19. Різна ширина плечей 17А, 17В полиць одне відносно одного і/або відносно плечей полиць на центральних профільованих опорах 6 може бути досягнута, наприклад, за допомогою використання різних двотаврових профільованих опор для центральних профільованих опор 6 з одного боку і крайніх профільованих опор 16 з іншого боку. Однак як альтернатива крайні профільовані опори 16 можуть бути також виготовлені за допомогою відповідного відрізання по розміру відповідно коротших плечей 17В, 18В полиць від однакових двотаврових профільованих опор як центральні профільовані опори. На фіг. 3 і 4 найбільш наочно показаний нахил захисного козирка 1 в передній зоні 1В козирка в точці 20 нахилу. Нахил виконаний однаковим способом у всіх профільованих опорах 6, 16, причому нахил переднього кінця 21 козирка, як буде описано детально з посиланням на фіг. 5-7, переважно, досягається за допомогою профільованих опор 6, 16, спочатку забезпечених розрізом 23 в передній зоні козирка або в тій ділянці, яка згодом утворює опорну конструкцію 5 в передній зоні 1В козирка в захисному козирку, причому розріз 23 проходить в стінці 9, 19 прямо до верхньої полиці 7, 17 профілю. За допомогою розрізання стінки 9, 19 в точці 20 нахилу ділянка, розташована на одній стороні розрізу 23, може бути повернута або відігнута відносно ділянки, розташованої на іншій стороні розрізу, в результаті чого розріз 23, що був до цього прямокутним, розширюється в формі клина. Потім, після повороту, розріз 23 може бути знову заповнений клиновою деталлю 40, яка, переважно, приварюється до розрізу 23. Для ілюстрації виготовлення або пристосування профільованих опор 6, 16, що утворюють подовжні балки в захисному козирку 1, нижче буде зроблене посилання на фіг. 5-7, на яких як приклад показана одна з двох крайніх профільованих опор 16. Як додатково описано вище, вихідний профіль для профільованої опори 16 являє собою довгасту або прокатану двотаврову балку, що містить стінку 19, верхню полицю 17 профілю і нижню полицю 18 профілю. Профільована опора 16 виконана таким чином, що верхня полиця 17 профілю обов'язково проходить по всій довжині профільованої опори 16, а нижня полиця 18 профілю проходить тільки приблизно на половину довжини профільованої опори 16. Для цієї мети вся передня ділянка профільованої опори 16 містить розділювальний розріз в стінці 19, за допомогою якого нижню полицю профілю, звичайно виконану як одне ціле в двотавровому профілі, відрізають в передній ділянці. Відрізаний край 25 на стінці 19 показаний на фіг. 5. На фіг. 6 у докладному вигляді передньої ділянки профільованої опори 16 показаний етап виготовлення або пристрій перед здійсненням нахилу в точці 20 нахилу. У стінці 19 профільованої опори 16 виконаний розріз 23, що проходить в стінці 19 прямо до верхньої полиці 17 профілю. Однак верхня полиця 17 профілю ще проходить прямолінійно на обох сторонах подальшої точки повороту. Відрізаний край 25 на нижній стороні стінки 19 спрямований таким чином, що перша ділянка 25А відрізаного краю проходить прямо до розрізу 23, тоді як друга ділянка 25В відрізаного краю проходить з нахилом під кутом α. При цьому ділянка 25В відрізаного краю проходить прямолінійно до переднього кінця 16' профільованої опори 16. У захисному козирку відповідно до винаходу дана передня ділянка згодом утворює кінець козирка. Кут α нахилу між ділянками відрізаного краю, переважно, дорівнює приблизно 3° і відповідає в даному аспекті якраз тому куту нахилу, який має профільована опора 16 після здійснення нахилу. На фіг. 7 показаний даний кінцевий етап виготовлення профільованої опори 16. Після здійснення нахилу відносно розрізу 23 відрізані краї 25А, 25В знаходяться на одній лінії один з одним, а верхня полиця 17 профілю розташована під кутом α в точці 20 повороту. Тільки після цього розріз 23 заповнюють клиновою деталлю 40 і приварюють до неї. Для спрощення виконання нахилу плечі 17А і 17В полиць, відповідно, верхньої полиці 17 профілю, як показано схематично, можуть бути забезпечені розрізами 26 плечей на висоті, відповідній висоті точки 20 нахилу або розрізу 23 перед даним етапом. Оскільки нахил в зоні 4 UA 108628 C2 5 10 15 20 25 плечей 17А, 17В полиць не приводить до відносно великого зазору, розрізи 26 надалі можуть бути повністю знову закриті корінням зварного шва. Однак нахил може бути також здійснений без додаткових заходів, що виконуються у верхній полиці профілю. На фіг. 1-5 наочно показано, що профільовані опори 6 і 16 в кожному випадку містять на одній стороні вирізи 27 і 28, відповідно, у верхніх полицях 7, 17 профілі і в нижніх полицях 8, 18 профілю. Дані вирізи забезпечують достатній вільний простір для розміщення пристосувальних пристроїв (не показаних) для верхніх частин стояків, при цьому останні можуть бути приварені і прикріплені не тільки до нижньої плити (2 на фіг. 1), але і до профільованих опор 6, 16, що утворюють подовжні балки захисного козирка 1. В показаному зразковому варіанті здійснення вирізи 27 і 28, відповідно, частково або повністю розподіляються без необхідності розташування плечей полиць 7, 8, 17, 18 профілів на одній стороні. На фіг. 1 показана передня плоска ділянка 2В плити 2 козирка, також що містить нахил, який може бути також виконаний без розрізу на рахунок конструкції. У передній зоні 1В козирка між звужуваними стінками 9 до передньої сторони козирка, приварена нижня плита 46, на обох сторонах якої розміщені додаткові нижні плити 45, які приварені до нижнього краю стінок 19 крайніх профільованих опор 16. Всі нижні плити 45, 46 містять зігнуту ділянку 45А, 46А, яку, в задній зоні 1В козирка щільно прилягає і приварений до нижньої сторони нижніх полиць 8, 18 профілю. Множина модифікацій в межах об'єму прикладеної формули є очевидними для фахівця в даній галузі техніки з вищенаведеного опису. Замість безперервних двотаврових профілів можуть бути використані відповідно профільовані відлиті профілі, які вже забезпечені відповідним нахилом під час первинного формування. Як альтернатива можуть бути використані профілі, що мають однотавровий поперечний переріз, до яких приварені нижні полиці. Такі модифікації й інші модифікації повинні знаходитися в межах прикладеної формули винаходу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Захисний козирок для огороджувального кріплення для підземної розробки родовищ, що містить плиту (2), яка має пристрої для з'єднання верхніх частин стояків із захисним козирком, і опорну конструкцію (5), що приварена під плитою (2) і має множину подовжніх балок, що проходять від задньої зони (1А) козирка, в якій можуть бути розміщені або розміщені пристосувальні пристрої для верхніх частин стояків, до передньої зони (1В) козирка, в якій подовжні балки звужуються по їх висоті, який відрізняється тим, що щонайменше дві подовжні балки складаються з профільованих опор (6; 16), що мають верхню полицю (7; 17) профілю і стінку (9; 19), що проходить перпендикулярно верхній полиці (7; 17) профілю, і плита (2) і профільовані опори (6; 16) нахилені вгору в передній зоні (1В) козирка, при цьому стінка (9; 19) містить розріз (23), причому нахил утворений в зоні розрізу (23). 2. Захисний козирок за п. 1, який відрізняється тим, що розріз (23) в стінці (9; 19) проходить прямо до верхньої полиці (7; 17) профілю. 3. Захисний козирок за п. 1 або п. 2, який відрізняється тим, що після здійснення нахилу розріз (23) в стінці (9; 19) щонайменше частково заповнений клиновою деталлю (40), яка, переважно, приварена до розрізу (23). 4. Захисний козирок за п. 1, який відрізняється тим, що верхня полиця (7; 17) профілю має плече (7А; 17А) полиці на обох сторонах стінки (9; 19). 5. Захисний козирок за п. 4, який відрізняється тим, що обидва плеча (7А; 17А) полиці містять розріз (26) в поєднанні з розрізом (23), причому ділянки плечей, що утворюють розрізи, з'єднані за допомогою зварювання після здійснення нахилу. 6. Захисний козирок за п. 1, який відрізняється тим, що нахил має кут (), що дорівнює приблизно 2°-4°, переважно, дорівнює приблизно 3°. 7. Захисний козирок за п. 1, який відрізняється тим, що профільовані опори (6; 16), які утворюють подовжні балки, складаються з двотаврових профілів, що мають нижню полицю (18) профілю, виконану як одне ціле зі стінкою, причому в передній зоні козирка нижня полиця (18) профілю видалена. 8. Захисний козирок за п. 7, який відрізняється тим, що часткове видалення нижньої полиці (18) профілю здійснено перед виконанням нахилу за допомогою розрізу, який проходить під кутом в точці (20) нахилу. 9. Захисний козирок за п. 1, який відрізняється тим, що профільовані опори, що утворюють подовжні балки, виконані з таврових профілів, причому плита стінки приварена як нижня полиця до стінки в задній зоні козирка. 5 UA 108628 C2 5 10 15 10. Захисний козирок за будь-яким з пп. 7-9, який відрізняється тим, що верхня полиця (7; 17) профілю і нижня полиця (8; 18) профілю щонайменше в задній зоні (1А) козирка проходять в кожному випадку з плечем (7А; 17А; 8А; 18А) полиці на обох сторонах стінки (9; 19). 11. Захисний козирок за п. 10, який відрізняється тим, що плечі (7А; 17А; 8А; 18А) верхньої і нижньої полиць (7, 17; 8, 18) профілів мають однакові ширину і товщину. 12. Захисний козирок за п. 10, який відрізняється тим, що плечі (17А; 18А) полиць на одній стороні мають більшу товщину і/або більшу ширину, ніж плечі (17В; 18В) полиць на іншій стороні стінки (19). 13. Захисний козирок за будь-яким з пп. 7-9, який відрізняється тим, що плечі (7; 17) верхніх полиць і плечі (8; 18) нижніх полиць частково містять вирізи (27; 28) в зоні пристосувальних пристроїв для верхніх частин стояків, причому вирізи (27; 28) проходять прямо до стінки (9; 19). 14. Захисний козирок за п. 1, який відрізняється тим, що верхні полиці (7; 17) профілів всіх профільованих опор (6; 16) приварені до нижньої сторони плити (2) козирка за допомогою подовжніх зварних швів і/або передбачені чотири подовжні балки, що складаються з профільованих опор (6; 16). 6 UA 108628 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
