Лижні штани

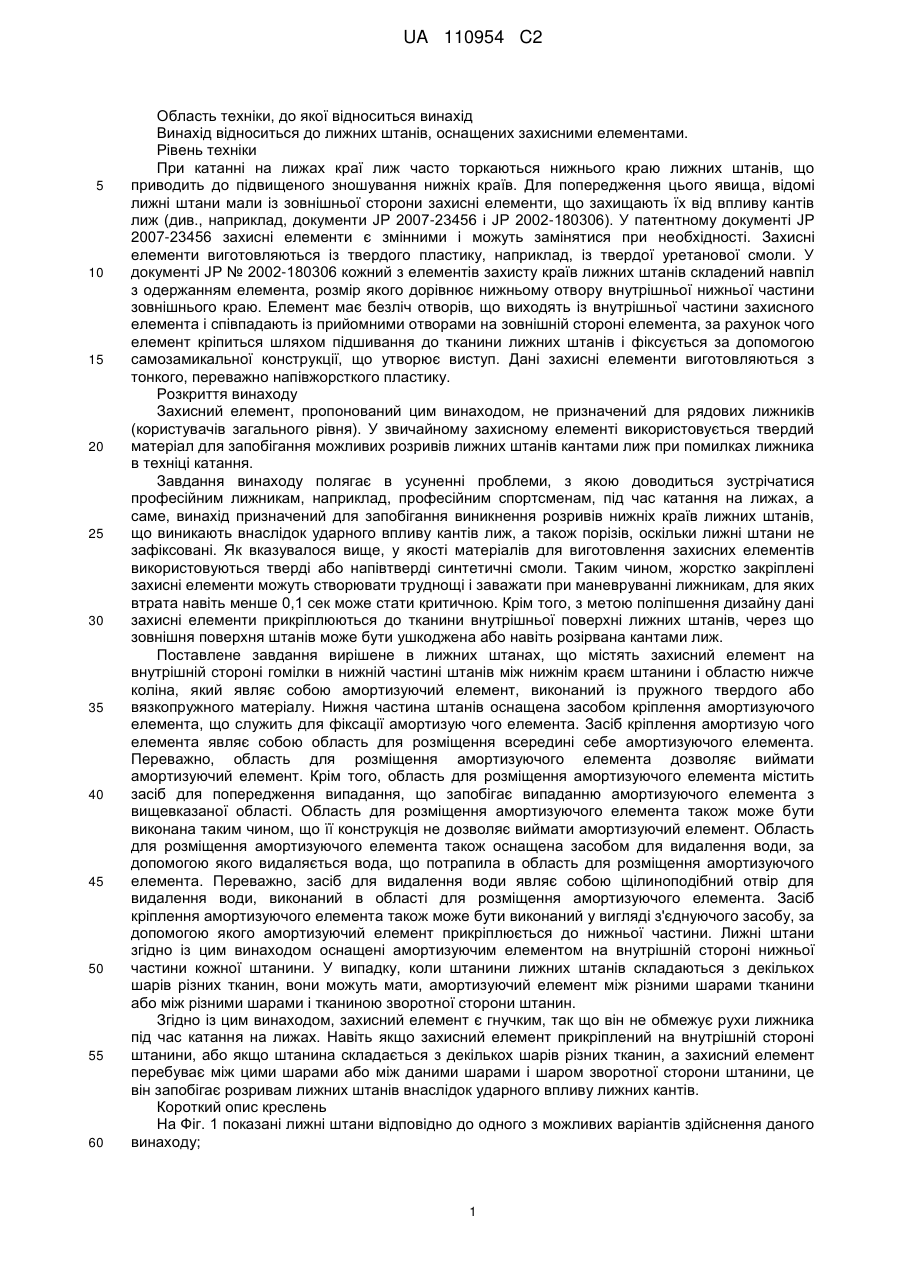

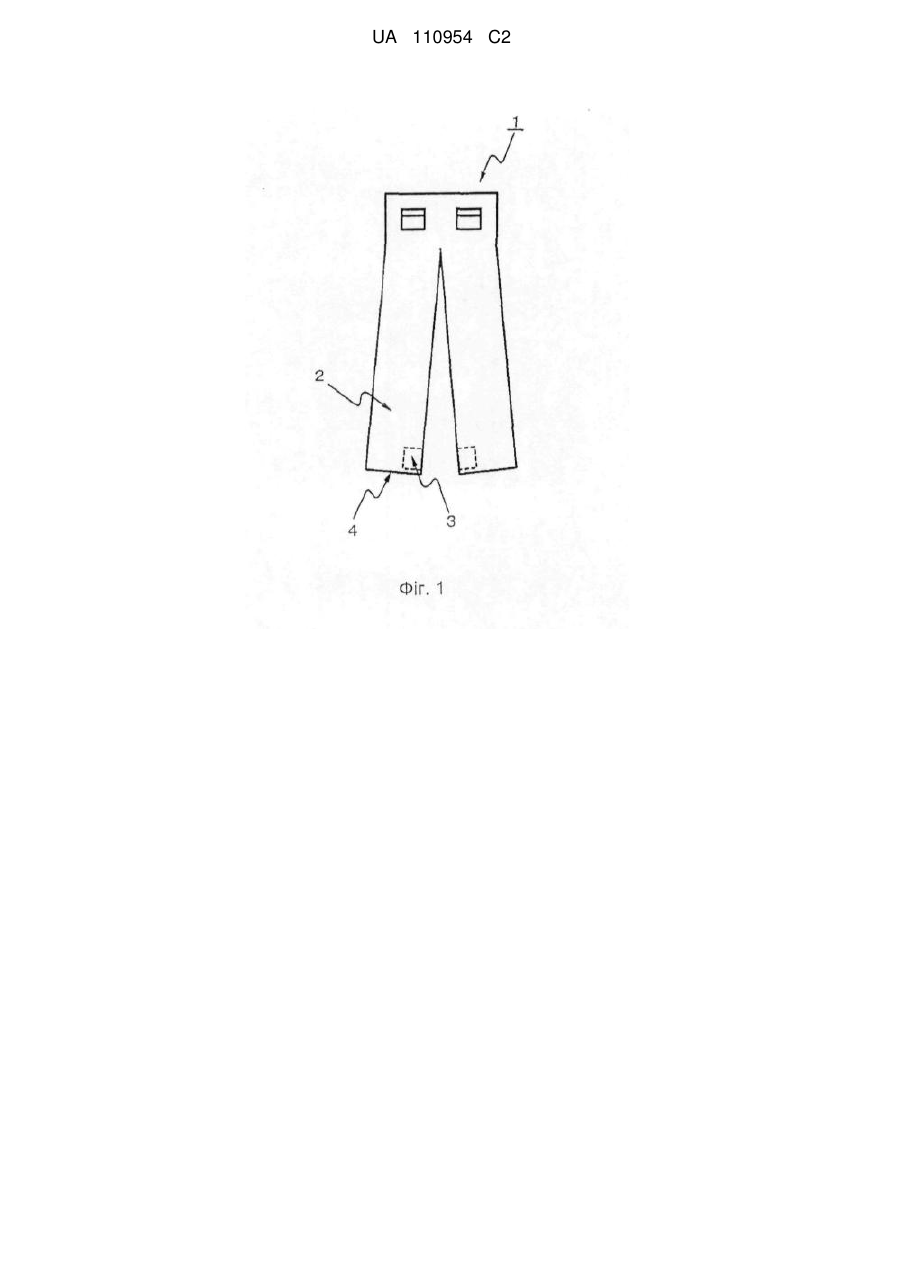

Реферат: Винахід стосується лижних штанів 1, що містять захисний елемент 3 на внутрішній стороні гомілки в нижній частині 2 штанини між нижнім краєм 4 штанини і областю нижче коліна, який являє собою амортизуючий елемент, виконаний із пружного твердого або в'язкопружного матеріалу. UA 110954 C2 (12) UA 110954 C2 UA 110954 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід відноситься до лижних штанів, оснащених захисними елементами. Рівень техніки При катанні на лижах краї лиж часто торкаються нижнього краю лижних штанів, що приводить до підвищеного зношування нижніх країв. Для попередження цього явища, відомі лижні штани мали із зовнішньої сторони захисні елементи, що захищають їх від впливу кантів лиж (див., наприклад, документи JP 2007-23456 і JP 2002-180306). У патентному документі JP 2007-23456 захисні елементи є змінними і можуть замінятися при необхідності. Захисні елементи виготовляються із твердого пластику, наприклад, із твердої уретанової смоли. У документі JP № 2002-180306 кожний з елементів захисту країв лижних штанів складений навпіл з одержанням елемента, розмір якого дорівнює нижньому отвору внутрішньої нижньої частини зовнішнього краю. Елемент має безліч отворів, що виходять із внутрішньої частини захисного елемента і співпадають із прийомними отворами на зовнішній стороні елемента, за рахунок чого елемент кріпиться шляхом підшивання до тканини лижних штанів і фіксується за допомогою самозамикальної конструкції, що утворює виступ. Дані захисні елементи виготовляються з тонкого, переважно напівжорсткого пластику. Розкриття винаходу Захисний елемент, пропонований цим винаходом, не призначений для рядових лижників (користувачів загального рівня). У звичайному захисному елементі використовується твердий матеріал для запобігання можливих розривів лижних штанів кантами лиж при помилках лижника в техніці катання. Завдання винаходу полягає в усуненні проблеми, з якою доводиться зустрічатися професійним лижникам, наприклад, професійним спортсменам, під час катання на лижах, а саме, винахід призначений для запобігання виникнення розривів нижніх країв лижних штанів, що виникають внаслідок ударного впливу кантів лиж, а також порізів, оскільки лижні штани не зафіксовані. Як вказувалося вище, у якості матеріалів для виготовлення захисних елементів використовуються тверді або напівтверді синтетичні смоли. Таким чином, жорстко закріплені захисні елементи можуть створювати труднощі і заважати при маневруванні лижникам, для яких втрата навіть менше 0,1 сек може стати критичною. Крім того, з метою поліпшення дизайну дані захисні елементи прикріплюються до тканини внутрішньої поверхні лижних штанів, через що зовнішня поверхня штанів може бути ушкоджена або навіть розірвана кантами лиж. Поставлене завдання вирішене в лижних штанах, що містять захисний елемент на внутрішній стороні гомілки в нижній частині штанів між нижнім краєм штанини і областю нижче коліна, який являє собою амортизуючий елемент, виконаний із пружного твердого або вязкопружного матеріалу. Нижня частина штанів оснащена засобом кріплення амортизуючого елемента, що служить для фіксації амортизую чого елемента. Засіб кріплення амортизую чого елемента являє собою область для розміщення всередині себе амортизуючого елемента. Переважно, область для розміщення амортизуючого елемента дозволяє виймати амортизуючий елемент. Крім того, область для розміщення амортизуючого елемента містить засіб для попередження випадання, що запобігає випаданню амортизуючого елемента з вищевказаної області. Область для розміщення амортизуючого елемента також може бути виконана таким чином, що її конструкція не дозволяє виймати амортизуючий елемент. Область для розміщення амортизуючого елемента також оснащена засобом для видалення води, за допомогою якого видаляється вода, що потрапила в область для розміщення амортизуючого елемента. Переважно, засіб для видалення води являє собою щілиноподібний отвір для видалення води, виконаний в області для розміщення амортизуючого елемента. Засіб кріплення амортизуючого елемента також може бути виконаний у вигляді з'єднуючого засобу, за допомогою якого амортизуючий елемент прикріплюється до нижньої частини. Лижні штани згідно із цим винаходом оснащені амортизуючим елементом на внутрішній стороні нижньої частини кожної штанини. У випадку, коли штанини лижних штанів складаються з декількох шарів різних тканин, вони можуть мати, амортизуючий елемент між різними шарами тканини або між різними шарами і тканиною зворотної сторони штанин. Згідно із цим винаходом, захисний елемент є гнучким, так що він не обмежує рухи лижника під час катання на лижах. Навіть якщо захисний елемент прикріплений на внутрішній стороні штанини, або якщо штанина складається з декількох шарів різних тканин, а захисний елемент перебуває між цими шарами або між даними шарами і шаром зворотної сторони штанини, це він запобігає розривам лижних штанів внаслідок ударного впливу лижних кантів. Короткий опис креслень На Фіг. 1 показані лижні штани відповідно до одного з можливих варіантів здійснення даного винаходу; 1 UA 110954 C2 5 10 15 20 25 30 35 40 45 50 55 60 на Фіг. 2 показаний захисний елемент для лижних штанів відповідно до одного з можливих варіантів здійснення даного винаходу, а на Фіг. 3 представлений вид у розрізі по лінії A-A, зображеної на Фіг. 2. Здійснення винаходу Нижче буде наведений опис лижних штанів 1 відповідно до одного з можливих варіантів здійснення даного винаходу з посиланнями на Фіг. 1 і Фіг. 2, 3. Лижні штани 1 містять захисні елементи 3, що служать для запобігання розриву штанів при контакті з кантами лиж. Кантом лижі називається кут між ковзною поверхнею лижі і вертикальною поверхнею, перпендикулярною до даної ковзної поверхні. На Фіг. 1 представлене зображення лижних штанів відповідно до даного варіанта здійснення цього винаходу. Лижні штани 1 за цим варіантом здійснення призначені спеціально для використання професійними лижниками. "Професійним лижником" ми будемо називати лижника, що брав участь у змаганнях з гірськолижного спорту, що включають слалом, слаломсупергігант і швидкісний спуск. Таким чином, лижні штани 1 призначені переважно для використання під час змагань з гірських лиж. Як показано на Фіг. 1, лижні штани 1 оснащені захисними елементами 3 для захисту нижніх частин 2 штанів на внутрішній стороні гомілки між нижнім краєм 4 лижних штанів 1 і областю нижче коліна. Захисний елемент 3, переважно, прикріплюється поблизу нижнього краю 4, де контакт даного захисного елемента 3 з лижними штанами 1 найбільш імовірний. Для поліпшення якості дизайну і запобігання погіршення зовнішнього вигляду лижних штанів 1 захисними елементами 3, дані захисні елементи 3 прикріплюються до внутрішньої сторони (до підбивки) лижних штанів 1. У даному описі тканину лижних штанів 1, видиму із зовнішньої сторони лижних штанів, ми будемо називати "зовнішньою стороною", а тканину зі зворотної сторони щодо зовнішньої сторони – "внутрішньою стороною". Захисний елемент 3 являє собою амортизуючий елемент, який поглинає ударний вплив при контакті лижних штанів 1 з кантами лиж. "Амортизуючим елементом" називається матеріал, що розсіює і поглинає ударну силу за рахунок пружної деформації або пружної деформації і в'язкості даного матеріалу. Таким чином амортизуючий елемент, переважно, являє собою елемент, виконаний із пружного твердого або вязкопружного матеріалу. Згідно з цим варіантом здійснення винаходу амортизуючий елемент містить не тільки амортизуючі компоненти виконані з амортизуючого матеріалу, але і амортизуючи компоненти, що містять як амортизуючи так і неамортизуючі матеріали. Такі амортизуючі компоненти не містять твердих матеріалів типу твердих синтетичних пластмас, наприклад, твердої уретанової смоли або напівтвердих синтетичних пластмас. Амортизуючий елемент використовуваний для створення захисного елемента 3, практично не обмежується вищезгаданими матеріалами, доти, доки він забезпечує поглинання ударного впливу, що наноситься кантами лиж. До матеріалів, з яких можна виготовляти вищезгадані захисні елементи, відносяться також поліуретанові смоли, кремнійорганічні смоли, акрилові смоли, поліетиленові смоли, вінілові смоли, стирольні смоли, гума, амортизуючи гелі, поліпропіленові смоли, поліолефінові смоли, полістирольні смоли, і комбінації даних матеріалів. Зокрема, кращими є амортизуючі смоли, амортизуюча гума, амортизуючі гелі, які володіють відмінною здатністю розсіювати і поглинати ударний вплив за рахунок пружної деформації і своїх вязкотекучих характеристик. Захисні елементи 3, що закріплюються на внутрішній стороні лижних штанів 1, поглинають дотичне напруження, що виникає, коли лижний кант входить у контакт із лижними штанами 1, через що підвищується імовірність розриву лижних штанів 1. Таким чином, при катанні на лижах можна запобігти імовірності розриву лижних штанів 1 внаслідок контакту кантів лиж з лижними штанами. Автори даного винаходу підтвердили це експериментальним шляхом. Опис експерименту, що проводився, наведений нижче. Нижче буде наведений докладний опис захисних елементів 3, що закріплюються на лижних штанах 1 відповідно до одного з можливих варіантів здійснення даного винаходу з посиланнями на Фіг. 2 і Фіг. 3. На Фіг. 2 показане зображення захисного елемента 3 для лижних штанів 1 відповідно до представленого можливого варіанта здійснення даного винаходу, а на Фіг. 3 показаний вид у розрізі по лінії A-A на Фіг. 2. Як показано на Фіг. 2 і 3, тканина 51 кишені і тканина внутрішньої сторони 22 лижних штанів 1 утворюють кишеню, у яку поміщають захисний елемент 3. Для запобігання випадіння захисного елемента 3 з кишені передбачена закриваюча тканина 52, що закриває отвір кишені, утвореної кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1. Кишенькова тканина 51 і закриваюча тканина 52 пришиваються до тканини внутрішньої сторони 22 лижних штанів 1. Як показано на Фіг. 3 закриваюча тканина 52 частково перекривається кишеньковою 2 UA 110954 C2 5 10 15 20 25 30 35 40 45 50 55 60 тканиною 51, і захисний елемент 3 можна вийняти, розсунувши зону перекриття і склавши захисний елемент 3; помістити захисний елемент 3 у кишеню також можна через цю ділянку. Для запобігання переміщень захисного елемента 3 у кишені, утвореній кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1, розмір кишені вибирають рівним розміру захисного елемента 3. Іншими словами, розмір захисного елемента 3 вибирають таким чином, щоб він не міг рухатися всередині кишені. Матеріали кишенькової тканини 51 і закриваючої тканини 52 вибирають із групи матеріалів, що включають у себе трикотаж, ткане полотно, плетені тканини, шкіру і комбінації даних типів тканин, хоча цей винахід не обмежується перерахованими вище матеріалами. Матеріал кишенькової тканини 51 може бути як тим же, що і матеріал закриваючої тканини 52, так і іншим. Крім того, матеріали кишенькової тканини 51 і закриваючої тканини 52 можуть бути як такими ж, що і матеріал лижних штанів 1, так і іншими. Як показано на Фіг. 3, у двох кутах нижньої частини 4 кишенькової тканини 51 передбачені щілиноподібні отвори 53 для видалення води. Дані ділянки кишенькової тканини 51 не прошивають, і сніг, що потрапив у кишеню, утворену кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1, може виходити в розтопленому виді через кожний з щілиноподібних отворів 53. Приклади Тест, що підтверджує запобігання розриву лижних штанів 1. Спосіб тестування (1) Людина, що проводить випробування, надягала лижні штани, що закривають ноги, а потім лижні черевики на обидві ноги. Лижні черевики закривалися штанами від гомілки до підошви. Лижні штани мали наступну структуру поперечного переріза: зовнішня сторона, що заповнює бавовняна тканина, тканина внутрішньої сторони. (2) На ділянці лижних штанів і лижних черевиків, що перекривається, до внутрішньої сторони правої штанини була прикріплена амортизуюча прокладка, виготовлена з м'якого пінополіуретану. Іншими словами, права штанина лижних штанів мала структуру, у якій амортизуюча прокладка, була закладена між тканиною лижних штанів і лижним черевиком. На лівій штанині лижних штанів, амортизуючу прокладку не закріплювали. (3) Випробувач тримав одну лижу обома руками і, роблячи рух зверху вниз, із силою вдаряв кантом лижі 40 раз по кожному лижному черевикові на обох ногах. При цьому під час удару сила удару була значно більше очікуваної при нормальній експлуатації. (4) Потім було зроблене порівняння ушкодження лижних штанів, що закривають лижні черевики, на правій штанині (із амортизуючою прокладкою) і лівій штанині ( без амортизуючої прокладки). 2. Результати випробувань (1) Для правої штанини лижних штанів (із амортизуючою прокладкою) Спостерігалися задири внаслідок механічного впливу лижного канта. У двох місцях на зовнішній стороні штанини були виявлені викликані ударним впливом отвори (дірки) діаметром близько 3 мм. (2) Для лівої брючины лижних штанів (без амортизуючої прокладки) Спостерігалися задири внаслідок механічного впливу лижного канта. В 12-ти місцях на зовнішній стороні штанини були виявлені викликані ударним впливом отвори (дірки) діаметром близько 20 мм. Порізи тканини довжиною приблизно 3 мм були відзначені в 9 місцях. Шість (6) розрізів довжиною 20 мм були настільки глибокими, що досягали заповнюючої бавовняної тканини. (3) Аналіз Порівняння результатів випробувань (1) і (2) підтвердило, що кріплення захисного елемента 3 для захисту від впливу лижних кантів на внутрішній стороні лижних штанів 1 дає ефект зменшення впливу контакту лижного канта з лижними штанами 1 і перешкоджає їхньому розриву. У даному експерименті удар лижею наносився з набагато більшою силою, ніж очікуваний ударний вплив при контакті з лижними кантами під час катання на лижах, і, отже, утворення розривів штанів під час катання навіть при контакті з лижними кантами є малоймовірним. Лижні штани 1 в описаному вище виконанні продемонстрували наступні властивості і результати. (1) Захисний елемент 3 являє собою амортизуючий елемент, виконаний із пружного твердого або вязкопружного матеріалу. Оскільки захисний елемент 3 є гнучким, він не обмежує рухи лижника під час катання на лижах. Дана характеристика є особливо важливою для професійних лижників, для яких втрата навіть менш 0,1 сек є критичною. 3 UA 110954 C2 5 10 15 20 25 30 35 40 45 50 55 60 (2) Захисний елемент 3 поміщений у кишеню, утворену кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1. Це дозволяє легко прикріпити захисний елемент 3 до внутрішньої сторони нижньої частини 2 лижних штанів 1. Крім того, передній край захисного елемента 3 не прикріплений до тканини внутрішньої сторони 22 лижних штанів 1, а просто перебуває в контакті з нею. Це забезпечує можливість деформації захисного елемента 3 без обмеження його переміщення тканиною внутрішньої сторони 22, так що досягається зведення до мінімуму зниження амортизаційної здатності захисного елемента 3, обумовленого його кріпленням до лижних штанів 1. Крім того, оскільки при контакті лижного канта з лижними штанами зовнішня сторона 21 і захисний елемент 3 трохи зміщуються, це також забезпечує додаткове зниження розриваючого зусилля, що діє на лижні штани внаслідок наявності захисного елемента. (3) Захисний елемент 3 можна витягати з кишені, утвореної кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1. Це забезпечує можливість заміни захисного елемента 3 відповідно до рівня підготовки лижника і на основі його особистих переваг. (4) Для запобігання випадання захисного елемента 3 з кишені передбачена закриваюча тканина 52, що закриває отвір кишені, утвореної кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1. Це дає можливість уникнути випадання захисного елемента 3 під час катання на лижах. (5) У кишені, утвореній кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1, передбачені щілиноподібні отвори 53 для відводу води, через які відводиться вода, що потрапила в кишеню. Дана вода може утворюватися в кишені внаслідок потрапляння в неї снігу і його наступного танення. (6) Захисний елемент 3 кріпиться на внутрішній стороні нижньої частини 2 штанини лижних штанів 1. Це запобігає погіршенню зовнішнього вигляду лижних штанів 1 захисними елементами 3, забезпечуючи при цьому попередження виникнення розривів лижних штанів лижними кантами. Однак при кріпленні звичайних твердих захисних елементів на внутрішній стороні нижньої частини штанини лижні штани легко рвуться, подібно тому, як рветься папір на твердій ріжучій підбивці. Лижні штани 1, виконані відповідно до описаного вище варіанта здійснення, можна модифікувати в такий спосіб. (1) Прикріпляючі засоби не обмежуються структурою типу кишені, утвореної кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1, всередині якої розміщують захисний елемент 3; можуть застосовуватися й інші засоби, головне, щоб вони забезпечували кріплення захисного елемента 3 на нижній частині 2 лижних штанів 1. Наприклад, на зовнішній стороні 21 (див. фіг. 3 або на тканині внутрішньої сторони 22 лижних штанів 1 і на захисному елементі 3 може бути передбачений засіб кріплення типу "липучка", за допомогою якого захисний елемент 3 можна прикріплювати до нижньої частини 2 лижних штанів 1. Це також дозволяє легко прикріпити захисний елемент 3 до нижньої частини 2 лижних штанів 1. Крім того, якщо засіб кріплення дає можливість від'єднання захисного елемента 3, це забезпечує можливість його заміни. Крім того, якщо тканина 21 зовнішньої сторони лижних штанів і захисний елемент 3 трохи зміщуються при контакті з кантами лиж, це дозволяє ще краще захистити лижні штани 1 від розривів внаслідок зусилля, переданого від захисного елемента, і, отже, засоби кріплення не обмежуються кишенею, утвореною кишеньковою тканиною 51 і тканиною внутрішньої сторони 22, у які поміщають захисний елемент 3, але можуть бути й іншими, якщо тільки даний засіб кріплення забезпечує можливість невеликого зміщення зовнішньої тканини 21 і захисного елемента 3 при контакті кантів лиж з лижними штанами 1. (2) Захисний елемент 3 можна поміщати не тільки в кишеню; головне – це можливість його розміщення. Наприклад, захисний елемент 3 на тканині внутрішньої сторони 22 лижних штанів 1 можна закріпити шляхом закриття його якою-небудь обраною тканиною, пришитою наглухо, тобто так, щоб не залишати яких-небудь отворів. Таким чином, захисний елемент можна розмістити і закріпити в невеликій закритій кишені без можливості видалення. (3) Засоби, що забезпечують утримання захисного елемента в кишені, не обмежуються закриваючою тканиною 52 за умови, що вони запобігають випаданню захисного елемента з кишені. Наприклад, на відкритій ділянці кишені, утвореної кишеньковою тканиною 51 і тканиною внутрішньої сторони 22 лижних штанів 1, може бути передбачена застібка, що служить для запобігання випадіння захисного елемента з кишені. (4) Засоби видалення води з кишені для захисного елемента 3 не обмежуються засобом у формі щілиноподібних отворів 53, виконаних у кишені. Наприклад, таким засобом може бути сіткова тканина, застосовувана в якості кишенькової тканини 51 або закриваючої тканини 52. 4 UA 110954 C2 5 10 15 20 25 30 35 40 45 (5) Захисний елемент 3 був закріплений на внутрішній стороні (на тканині внутрішньої сторони 22) лижних штанів 1, але він може бути закріплений, навпаки, на зовнішній стороні (на тканині 21 зовнішньої сторони) лижних штанів 1. У цьому випадку захисний елемент 3 буде сприймати ударні впливи кантів лиж і захищати лижні штани 1 від розривів. Якщо лижні штани включають кілька шарів з різних видів тканини (наприклад, із тканини зовнішньої сторони 21 і тканини внутрішньої сторони 22, як показано на Фіг. 3, захисний елемент 3 можна розміщати між різними шарами, наприклад, між тканиною зовнішньої сторони 21 і тканиною внутрішньої сторони 22 на Фіг. 3. Це також запобігає погіршенню зовнішнього вигляду лижних штанів 1 захисними елементами 3, забезпечуючи при цьому попередження виникнення розривів лижних штанів лижними кантами. Захисний елемент також можна розміщати на звороті лижних штанів 1 і між різними шарами тканини. Це також запобігає погіршенню зовнішнього вигляду лижних штанів 1 захисними елементами 3, забезпечуючи при цьому попередження виникнення розривів лижних штанів лижними кантами. (6) У розглянутому прикладі форма захисного елемента 3 була прямокутною, але можна використовувати й інші форми захисного елемента. Наприклад, він може бути круглим, напівкруглим, трикутним, і т.п. (7) Розмір захисного елемента 3 також не обмежується розглянутим у даному варіанті здійснення. Насамперед, оскільки захисний елемент 3 лижних штанів згідно з даним варіантом здійснення винаходу сприяє зниженню перешкод, створюваних лижникові при катанні, захисний елемент можна зробити більше. Наприклад, захисний елемент можна прикріпити на половині (по окружності) внутрішньої частини гомілки в нижній частині штанини, на половині нижнього краю штанини, або на половині частини гомілки і на половині нижньої частини. Оскільки розмір захисного елемента можна збільшити, забезпечується можливість більш надійного захисту нижніх крайок лижних штанів при контакті з лижними кантами. (8) Якщо лижні штани 1 згідно із цим винаходом оснащені захисними елементами в нижній частині, що проходять по всій окружності нижнього краю штанини, можна уникнути розриву лижних штанів навіть при контакті з кантами лижника. Як вже вказувалося вище, розмір захисного елемента 3 на лижних штанах 1 згідно із цим винаходом можна збільшувати, що забезпечує можливість виконання даної модифікації. Лижні штани відповідно до цього винаходу можна використовувати також і для сноубордінга, оскільки штани для сноубордінга можуть також рватися при контакті зі сноубордом іншої особи. Вищезгадані варіанти здійснення можуть бути використані в комбінації з однією або кількома даними модифікаціями. Дані модифікації також можуть застосовуватися в комбінації одна з одною. Наведене вище пояснення призначене винятково з метою ілюстрації, і цей винахід жодним чином не обмежується конфігураціями описаних варіантів здійснення. Номера позицій 1 Лижні штани 2 Нижня частина 3 Захисний елемент 4 Нижній край штанини 21 Тканина зовнішньої сторони 22 Тканина внутрішньої сторони 51 Кишенькова тканина 52 Закриваюча тканина 53 Щілиноподібний отвір для видалення води ФОРМУЛА ВИНАХОДУ 50 55 60 1. Лижні штани, що містять захисний елемент, розташований на внутрішній стороні гомілки штанини між нижнім краєм нижньої частини штанини і областю нижче коліна, що являє собою амортизуючий елемент, виконаний із пружного твердого або в'язкопружного матеріалу, при цьому вказані штани мають засіб кріплення вказаного амортизуючого елемента в нижній частині штанини, що являє собою поглиблену область, виконану з можливістю розміщення амортизуючого елемента, встановленого в ній з можливістю витягання і не закріпленого на тканині, причому поглиблена область забезпечена засобом запобігання випаданню з неї амортизуючого елемента, при цьому амортизуючий елемент виконаний з можливістю зміщення усередині вказаної поглибленої області, коли кант лижі контактує зі штанами. 2. Лижні штани за п. 1, які відрізняються тим, що область для розміщення амортизуючого елемента містить засіб для видалення води, що потрапила в неї. 5 UA 110954 C2 5 3. Лижні штани за п. 2, які відрізняються тим, що засіб для видалення води є щілиноподібним отвором для видалення води, виконаним в області для розміщення амортизуючого елемента. 4. Лижні штани за будь-яким з пп. 1-3, які відрізняються тим, що містять амортизуючий елемент на внутрішній стороні нижньої частини штанини. 5. Лижні штани за будь-яким з пп. 1-3, які відрізняються тим, що містять у разі, якщо нижня частина складається з декількох шарів тканини, амортизуючий елемент між різними шарами тканини або між різними шарами і тканиною внутрішньої сторони штанини. 6 UA 110954 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
