Здатний до розкладання фільтр для курильних виробів

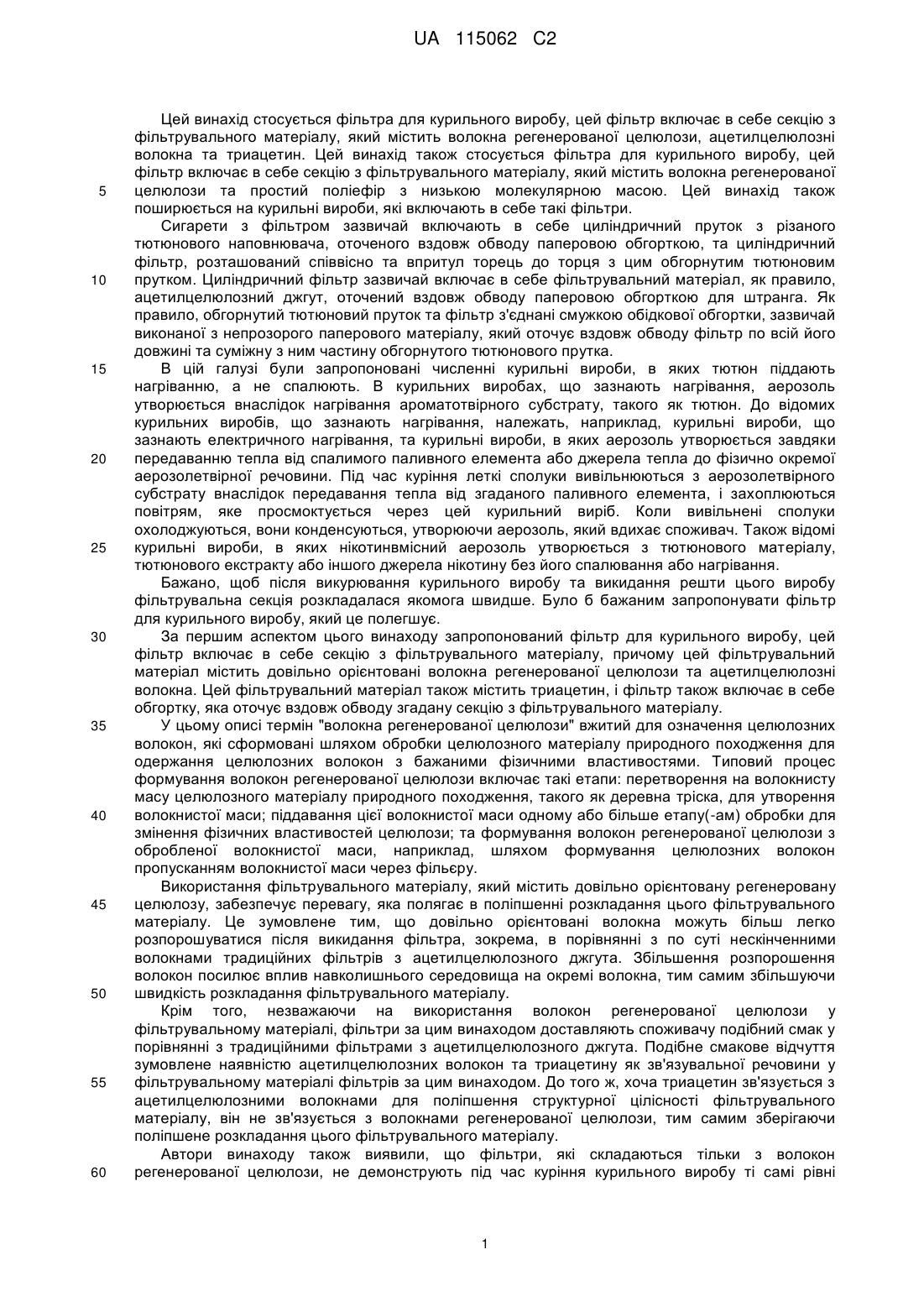

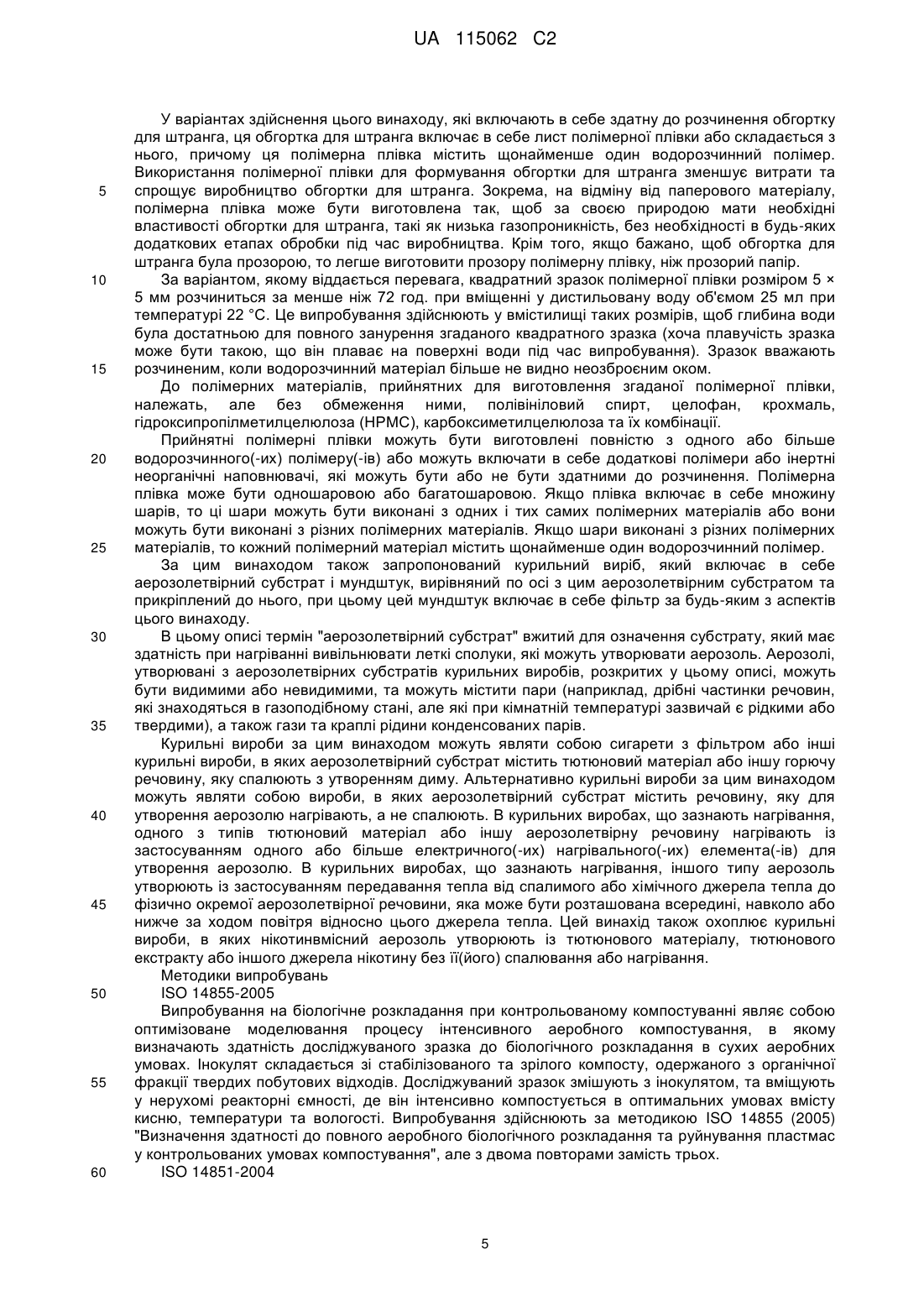

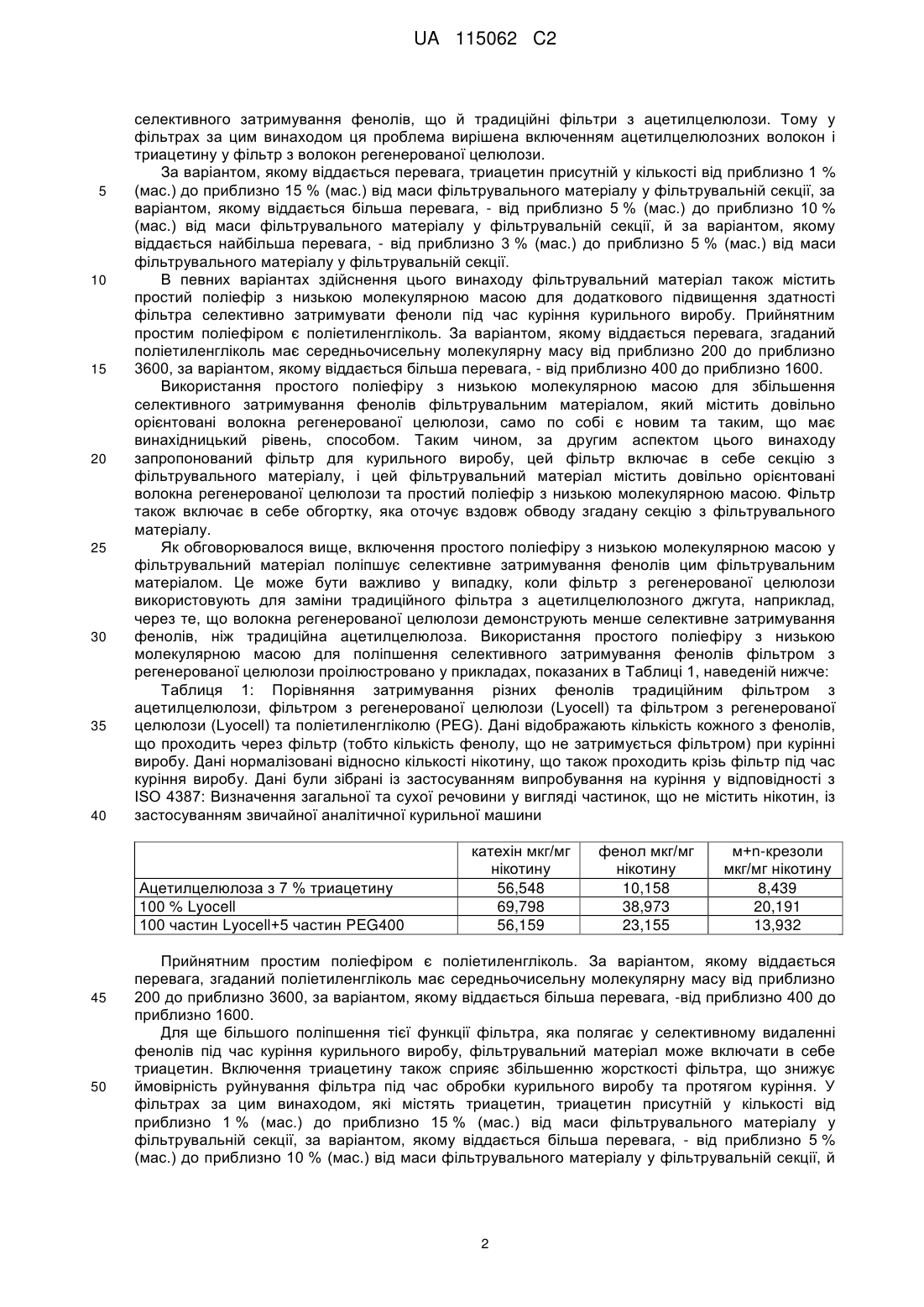

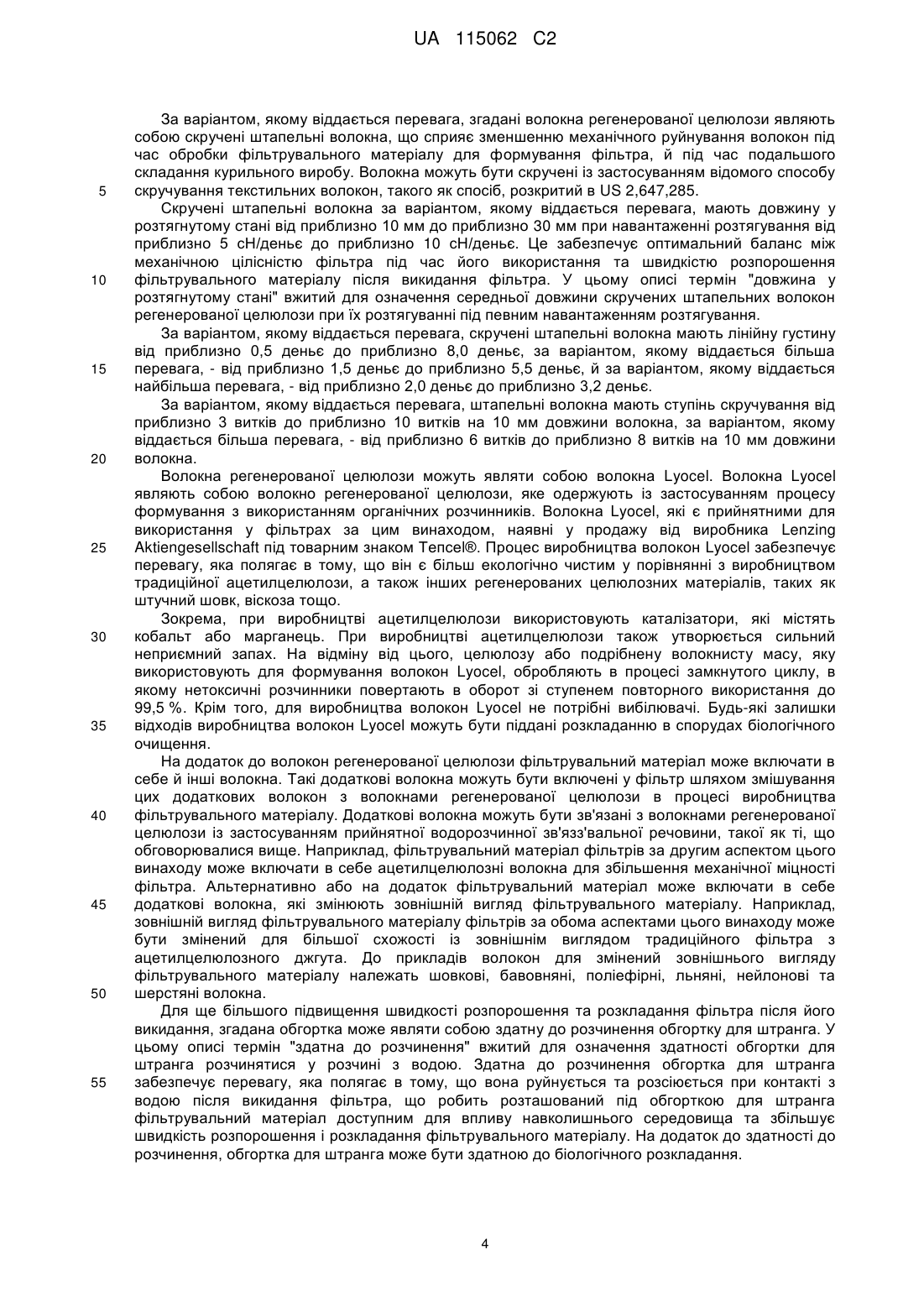

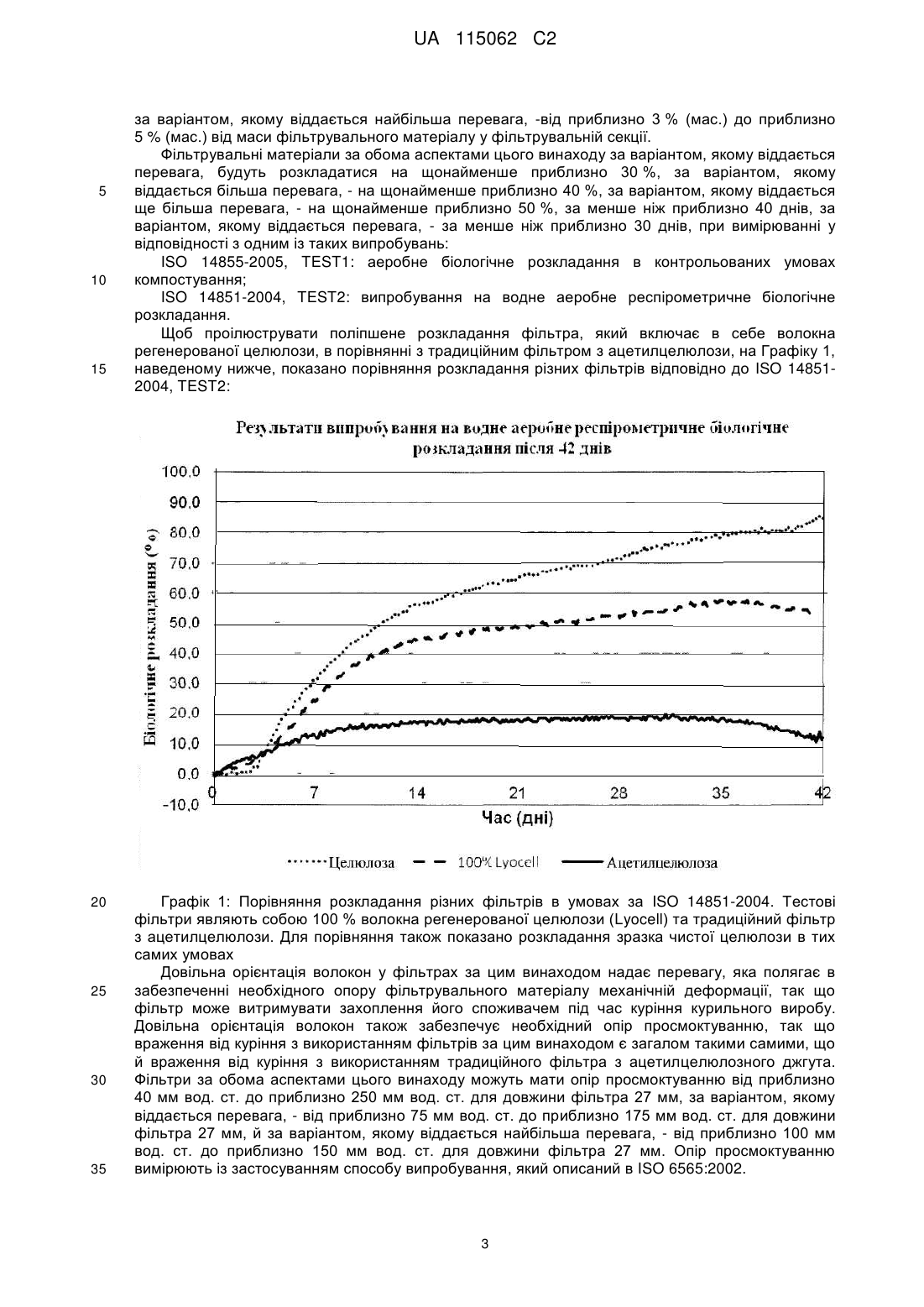

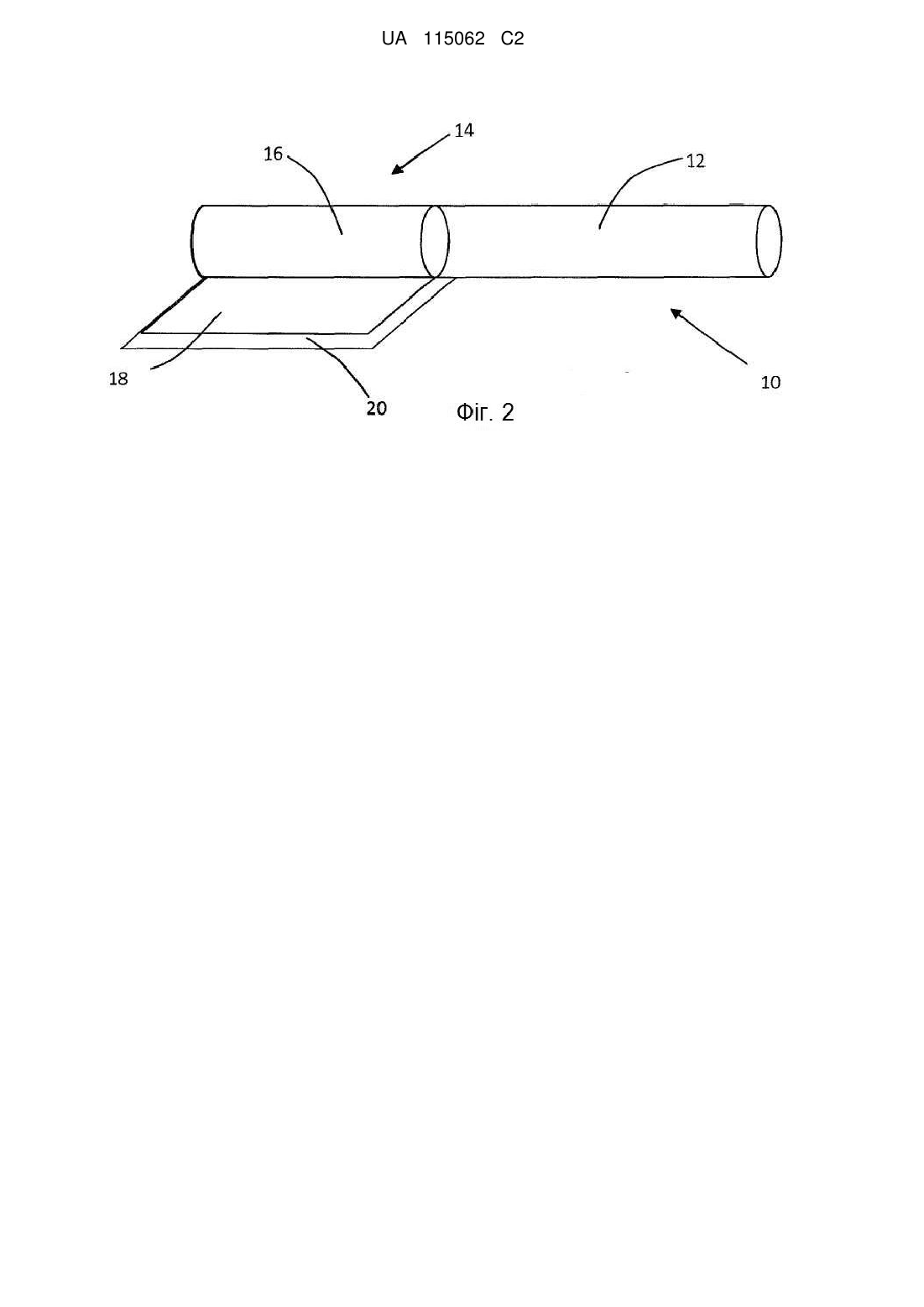

Реферат: Фільтр (14) для курильного виробу (10) включає в себе секцію з фільтрувального матеріалу (16), цей фільтрувальний матеріал (16) містить довільно орієнтовані волокна регенерованої целюлози та ацетилцелюлозні волокна. Фільтрувальний матеріал (16) також містить триацетин. Фільтр (14) також включає в себе обгортку (18), яка оточує вздовж обводу секцію з фільтрувального матеріалу (16). UA 115062 C2 (12) UA 115062 C2 UA 115062 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується фільтра для курильного виробу, цей фільтр включає в себе секцію з фільтрувального матеріалу, який містить волокна регенерованої целюлози, ацетилцелюлозні волокна та триацетин. Цей винахід також стосується фільтра для курильного виробу, цей фільтр включає в себе секцію з фільтрувального матеріалу, який містить волокна регенерованої целюлози та простий поліефір з низькою молекулярною масою. Цей винахід також поширюється на курильні вироби, які включають в себе такі фільтри. Сигарети з фільтром зазвичай включають в себе циліндричний пруток з різаного тютюнового наповнювача, оточеного вздовж обводу паперовою обгорткою, та циліндричний фільтр, розташований співвісно та впритул торець до торця з цим обгорнутим тютюновим прутком. Циліндричний фільтр зазвичай включає в себе фільтрувальний матеріал, як правило, ацетилцелюлозний джгут, оточений вздовж обводу паперовою обгорткою для штранга. Як правило, обгорнутий тютюновий пруток та фільтр з'єднані смужкою обідкової обгортки, зазвичай виконаної з непрозорого паперового матеріалу, який оточує вздовж обводу фільтр по всій його довжині та суміжну з ним частину обгорнутого тютюнового прутка. В цій галузі були запропоновані численні курильні вироби, в яких тютюн піддають нагріванню, а не спалюють. В курильних виробах, що зазнають нагрівання, аерозоль утворюється внаслідок нагрівання ароматотвірного субстрату, такого як тютюн. До відомих курильних виробів, що зазнають нагрівання, належать, наприклад, курильні вироби, що зазнають електричного нагрівання, та курильні вироби, в яких аерозоль утворюється завдяки передаванню тепла від спалимого паливного елемента або джерела тепла до фізично окремої аерозолетвірної речовини. Під час куріння леткі сполуки вивільнюються з аерозолетвірного субстрату внаслідок передавання тепла від згаданого паливного елемента, і захоплюються повітрям, яке просмоктується через цей курильний виріб. Коли вивільнені сполуки охолоджуються, вони конденсуються, утворюючи аерозоль, який вдихає споживач. Також відомі курильні вироби, в яких нікотинвмісний аерозоль утворюється з тютюнового матеріалу, тютюнового екстракту або іншого джерела нікотину без його спалювання або нагрівання. Бажано, щоб після викурювання курильного виробу та викидання решти цього виробу фільтрувальна секція розкладалася якомога швидше. Було б бажаним запропонувати фільтр для курильного виробу, який це полегшує. За першим аспектом цього винаходу запропонований фільтр для курильного виробу, цей фільтр включає в себе секцію з фільтрувального матеріалу, причому цей фільтрувальний матеріал містить довільно орієнтовані волокна регенерованої целюлози та ацетилцелюлозні волокна. Цей фільтрувальний матеріал також містить триацетин, і фільтр також включає в себе обгортку, яка оточує вздовж обводу згадану секцію з фільтрувального матеріалу. У цьому описі термін "волокна регенерованої целюлози" вжитий для означення целюлозних волокон, які сформовані шляхом обробки целюлозного матеріалу природного походження для одержання целюлозних волокон з бажаними фізичними властивостями. Типовий процес формування волокон регенерованої целюлози включає такі етапи: перетворення на волокнисту масу целюлозного матеріалу природного походження, такого як деревна тріска, для утворення волокнистої маси; піддавання цієї волокнистої маси одному або більше етапу(-ам) обробки для змінення фізичних властивостей целюлози; та формування волокон регенерованої целюлози з обробленої волокнистої маси, наприклад, шляхом формування целюлозних волокон пропусканням волокнистої маси через фільєру. Використання фільтрувального матеріалу, який містить довільно орієнтовану регенеровану целюлозу, забезпечує перевагу, яка полягає в поліпшенні розкладання цього фільтрувального матеріалу. Це зумовлене тим, що довільно орієнтовані волокна можуть більш легко розпорошуватися після викидання фільтра, зокрема, в порівнянні з по суті нескінченними волокнами традиційних фільтрів з ацетилцелюлозного джгута. Збільшення розпорошення волокон посилює вплив навколишнього середовища на окремі волокна, тим самим збільшуючи швидкість розкладання фільтрувального матеріалу. Крім того, незважаючи на використання волокон регенерованої целюлози у фільтрувальному матеріалі, фільтри за цим винаходом доставляють споживачу подібний смак у порівнянні з традиційними фільтрами з ацетилцелюлозного джгута. Подібне смакове відчуття зумовлене наявністю ацетилцелюлозних волокон та триацетину як зв'язувальної речовини у фільтрувальному матеріалі фільтрів за цим винаходом. До того ж, хоча триацетин зв'язується з ацетилцелюлозними волокнами для поліпшення структурної цілісності фільтрувального матеріалу, він не зв'язується з волокнами регенерованої целюлози, тим самим зберігаючи поліпшене розкладання цього фільтрувального матеріалу. Автори винаходу також виявили, що фільтри, які складаються тільки з волокон регенерованої целюлози, не демонструють під час куріння курильного виробу ті самі рівні 1 UA 115062 C2 5 10 15 20 25 30 35 40 селективного затримування фенолів, що й традиційні фільтри з ацетилцелюлози. Тому у фільтрах за цим винаходом ця проблема вирішена включенням ацетилцелюлозних волокон і триацетину у фільтр з волокон регенерованої целюлози. За варіантом, якому віддається перевага, триацетин присутній у кількості від приблизно 1 % (мас.) до приблизно 15 % (мас.) від маси фільтрувального матеріалу у фільтрувальній секції, за варіантом, якому віддається більша перевага, - від приблизно 5 % (мас.) до приблизно 10 % (мас.) від маси фільтрувального матеріалу у фільтрувальній секції, й за варіантом, якому віддається найбільша перевага, - від приблизно 3 % (мас.) до приблизно 5 % (мас.) від маси фільтрувального матеріалу у фільтрувальній секції. В певних варіантах здійснення цього винаходу фільтрувальний матеріал також містить простий поліефір з низькою молекулярною масою для додаткового підвищення здатності фільтра селективно затримувати феноли під час куріння курильного виробу. Прийнятним простим поліефіром є поліетиленгліколь. За варіантом, якому віддається перевага, згаданий поліетиленгліколь має середньочисельну молекулярну масу від приблизно 200 до приблизно 3600, за варіантом, якому віддається більша перевага, - від приблизно 400 до приблизно 1600. Використання простого поліефіру з низькою молекулярною масою для збільшення селективного затримування фенолів фільтрувальним матеріалом, який містить довільно орієнтовані волокна регенерованої целюлози, само по собі є новим та таким, що має винахідницький рівень, способом. Таким чином, за другим аспектом цього винаходу запропонований фільтр для курильного виробу, цей фільтр включає в себе секцію з фільтрувального матеріалу, і цей фільтрувальний матеріал містить довільно орієнтовані волокна регенерованої целюлози та простий поліефір з низькою молекулярною масою. Фільтр також включає в себе обгортку, яка оточує вздовж обводу згадану секцію з фільтрувального матеріалу. Як обговорювалося вище, включення простого поліефіру з низькою молекулярною масою у фільтрувальний матеріал поліпшує селективне затримування фенолів цим фільтрувальним матеріалом. Це може бути важливо у випадку, коли фільтр з регенерованої целюлози використовують для заміни традиційного фільтра з ацетилцелюлозного джгута, наприклад, через те, що волокна регенерованої целюлози демонструють менше селективне затримування фенолів, ніж традиційна ацетилцелюлоза. Використання простого поліефіру з низькою молекулярною масою для поліпшення селективного затримування фенолів фільтром з регенерованої целюлози проілюстровано у прикладах, показаних в Таблиці 1, наведеній нижче: Таблиця 1: Порівняння затримування різних фенолів традиційним фільтром з ацетилцелюлози, фільтром з регенерованої целюлози (Lyocell) та фільтром з регенерованої целюлози (Lyocell) та поліетиленгліколю (PEG). Дані відображають кількість кожного з фенолів, що проходить через фільтр (тобто кількість фенолу, що не затримується фільтром) при курінні виробу. Дані нормалізовані відносно кількості нікотину, що також проходить крізь фільтр під час куріння виробу. Дані були зібрані із застосуванням випробування на куріння у відповідності з ISO 4387: Визначення загальної та сухої речовини у вигляді частинок, що не містить нікотин, із застосуванням звичайної аналітичної курильної машини Ацетилцелюлоза з 7 % триацетину 100 % Lyocell 100 частин Lyocell+5 частин PEG400 45 50 катехін мкг/мг нікотину 56,548 69,798 56,159 фенол мкг/мг нікотину 10,158 38,973 23,155 м+n-крезоли мкг/мг нікотину 8,439 20,191 13,932 Прийнятним простим поліефіром є поліетиленгліколь. За варіантом, якому віддається перевага, згаданий поліетиленгліколь має середньочисельну молекулярну масу від приблизно 200 до приблизно 3600, за варіантом, якому віддається більша перевага, -від приблизно 400 до приблизно 1600. Для ще більшого поліпшення тієї функції фільтра, яка полягає у селективному видаленні фенолів під час куріння курильного виробу, фільтрувальний матеріал може включати в себе триацетин. Включення триацетину також сприяє збільшенню жорсткості фільтра, що знижує ймовірність руйнування фільтра під час обробки курильного виробу та протягом куріння. У фільтрах за цим винаходом, які містять триацетин, триацетин присутній у кількості від приблизно 1 % (мас.) до приблизно 15 % (мас.) від маси фільтрувального матеріалу у фільтрувальній секції, за варіантом, якому віддається більша перевага, - від приблизно 5 % (мас.) до приблизно 10 % (мас.) від маси фільтрувального матеріалу у фільтрувальній секції, й 2 UA 115062 C2 5 10 15 20 25 30 35 за варіантом, якому віддається найбільша перевага, -від приблизно 3 % (мас.) до приблизно 5 % (мас.) від маси фільтрувального матеріалу у фільтрувальній секції. Фільтрувальні матеріали за обома аспектами цього винаходу за варіантом, якому віддається перевага, будуть розкладатися на щонайменше приблизно 30 %, за варіантом, якому віддається більша перевага, - на щонайменше приблизно 40 %, за варіантом, якому віддається ще більша перевага, - на щонайменше приблизно 50 %, за менше ніж приблизно 40 днів, за варіантом, якому віддається перевага, - за менше ніж приблизно 30 днів, при вимірюванні у відповідності з одним із таких випробувань: ISO 14855-2005, TEST1: аеробне біологічне розкладання в контрольованих умовах компостування; ISO 14851-2004, TEST2: випробування на водне аеробне респірометричне біологічне розкладання. Щоб проілюструвати поліпшене розкладання фільтра, який включає в себе волокна регенерованої целюлози, в порівнянні з традиційним фільтром з ацетилцелюлози, на Графіку 1, наведеному нижче, показано порівняння розкладання різних фільтрів відповідно до ISO 148512004, TEST2: Графік 1: Порівняння розкладання різних фільтрів в умовах за ISO 14851-2004. Тестові фільтри являють собою 100 % волокна регенерованої целюлози (Lyocell) та традиційний фільтр з ацетилцелюлози. Для порівняння також показано розкладання зразка чистої целюлози в тих самих умовах Довільна орієнтація волокон у фільтрах за цим винаходом надає перевагу, яка полягає в забезпеченні необхідного опору фільтрувального матеріалу механічній деформації, так що фільтр може витримувати захоплення його споживачем під час куріння курильного виробу. Довільна орієнтація волокон також забезпечує необхідний опір просмоктуванню, так що враження від куріння з використанням фільтрів за цим винаходом є загалом такими самими, що й враження від куріння з використанням традиційного фільтра з ацетилцелюлозного джгута. Фільтри за обома аспектами цього винаходу можуть мати опір просмоктуванню від приблизно 40 мм вод. ст. до приблизно 250 мм вод. ст. для довжини фільтра 27 мм, за варіантом, якому віддається перевага, - від приблизно 75 мм вод. ст. до приблизно 175 мм вод. ст. для довжини фільтра 27 мм, й за варіантом, якому віддається найбільша перевага, - від приблизно 100 мм вод. ст. до приблизно 150 мм вод. ст. для довжини фільтра 27 мм. Опір просмоктуванню вимірюють із застосуванням способу випробування, який описаний в ISO 6565:2002. 3 UA 115062 C2 5 10 15 20 25 30 35 40 45 50 55 За варіантом, якому віддається перевага, згадані волокна регенерованої целюлози являють собою скручені штапельні волокна, що сприяє зменшенню механічного руйнування волокон під час обробки фільтрувального матеріалу для формування фільтра, й під час подальшого складання курильного виробу. Волокна можуть бути скручені із застосуванням відомого способу скручування текстильних волокон, такого як спосіб, розкритий в US 2,647,285. Скручені штапельні волокна за варіантом, якому віддається перевага, мають довжину у розтягнутому стані від приблизно 10 мм до приблизно 30 мм при навантаженні розтягування від приблизно 5 сН/деньє до приблизно 10 сН/деньє. Це забезпечує оптимальний баланс між механічною цілісністю фільтра під час його використання та швидкістю розпорошення фільтрувального матеріалу після викидання фільтра. У цьому описі термін "довжина у розтягнутому стані" вжитий для означення середньої довжини скручених штапельних волокон регенерованої целюлози при їх розтягуванні під певним навантаженням розтягування. За варіантом, якому віддається перевага, скручені штапельні волокна мають лінійну густину від приблизно 0,5 деньє до приблизно 8,0 деньє, за варіантом, якому віддається більша перевага, - від приблизно 1,5 деньє до приблизно 5,5 деньє, й за варіантом, якому віддається найбільша перевага, - від приблизно 2,0 деньє до приблизно 3,2 деньє. За варіантом, якому віддається перевага, штапельні волокна мають ступінь скручування від приблизно 3 витків до приблизно 10 витків на 10 мм довжини волокна, за варіантом, якому віддається більша перевага, - від приблизно 6 витків до приблизно 8 витків на 10 мм довжини волокна. Волокна регенерованої целюлози можуть являти собою волокна Lyocel. Волокна Lyocel являють собою волокно регенерованої целюлози, яке одержують із застосуванням процесу формування з використанням органічних розчинників. Волокна Lyocel, які є прийнятними для використання у фільтрах за цим винаходом, наявні у продажу від виробника Lenzing Aktiengesellschaft під товарним знаком Тепсеl®. Процес виробництва волокон Lyocel забезпечує перевагу, яка полягає в тому, що він є більш екологічно чистим у порівнянні з виробництвом традиційної ацетилцелюлози, а також інших регенерованих целюлозних матеріалів, таких як штучний шовк, віскоза тощо. Зокрема, при виробництві ацетилцелюлози використовують каталізатори, які містять кобальт або марганець. При виробництві ацетилцелюлози також утворюється сильний неприємний запах. На відміну від цього, целюлозу або подрібнену волокнисту масу, яку використовують для формування волокон Lyocel, обробляють в процесі замкнутого циклу, в якому нетоксичні розчинники повертають в оборот зі ступенем повторного використання до 99,5 %. Крім того, для виробництва волокон Lyocel не потрібні вибілювачі. Будь-які залишки відходів виробництва волокон Lyocel можуть бути піддані розкладанню в спорудах біологічного очищення. На додаток до волокон регенерованої целюлози фільтрувальний матеріал може включати в себе й інші волокна. Такі додаткові волокна можуть бути включені у фільтр шляхом змішування цих додаткових волокон з волокнами регенерованої целюлози в процесі виробництва фільтрувального матеріалу. Додаткові волокна можуть бути зв'язані з волокнами регенерованої целюлози із застосуванням прийнятної водорозчинної зв'язз'вальної речовини, такої як ті, що обговорювалися вище. Наприклад, фільтрувальний матеріал фільтрів за другим аспектом цього винаходу може включати в себе ацетилцелюлозні волокна для збільшення механічної міцності фільтра. Альтернативно або на додаток фільтрувальний матеріал може включати в себе додаткові волокна, які змінюють зовнішній вигляд фільтрувального матеріалу. Наприклад, зовнішній вигляд фільтрувального матеріалу фільтрів за обома аспектами цього винаходу може бути змінений для більшої схожості із зовнішнім виглядом традиційного фільтра з ацетилцелюлозного джгута. До прикладів волокон для змінений зовнішнього вигляду фільтрувального матеріалу належать шовкові, бавовняні, поліефірні, льняні, нейлонові та шерстяні волокна. Для ще більшого підвищення швидкості розпорошення та розкладання фільтра після його викидання, згадана обгортка може являти собою здатну до розчинення обгортку для штранга. У цьому описі термін "здатна до розчинення" вжитий для означення здатності обгортки для штранга розчинятися у розчині з водою. Здатна до розчинення обгортка для штранга забезпечує перевагу, яка полягає в тому, що вона руйнується та розсіюється при контакті з водою після викидання фільтра, що робить розташований під обгорткою для штранга фільтрувальний матеріал доступним для впливу навколишнього середовища та збільшує швидкість розпорошення і розкладання фільтрувального матеріалу. На додаток до здатності до розчинення, обгортка для штранга може бути здатною до біологічного розкладання. 4 UA 115062 C2 5 10 15 20 25 30 35 40 45 50 55 60 У варіантах здійснення цього винаходу, які включають в себе здатну до розчинення обгортку для штранга, ця обгортка для штранга включає в себе лист полімерної плівки або складається з нього, причому ця полімерна плівка містить щонайменше один водорозчинний полімер. Використання полімерної плівки для формування обгортки для штранга зменшує витрати та спрощує виробництво обгортки для штранга. Зокрема, на відміну від паперового матеріалу, полімерна плівка може бути виготовлена так, щоб за своєю природою мати необхідні властивості обгортки для штранга, такі як низька газопроникність, без необхідності в будь-яких додаткових етапах обробки під час виробництва. Крім того, якщо бажано, щоб обгортка для штранга була прозорою, то легше виготовити прозору полімерну плівку, ніж прозорий папір. За варіантом, якому віддається перевага, квадратний зразок полімерної плівки розміром 5 × 5 мм розчиниться за менше ніж 72 год. при вміщенні у дистильовану воду об'ємом 25 мл при температурі 22 °C. Це випробування здійснюють у вмістилищі таких розмірів, щоб глибина води була достатньою для повного занурення згаданого квадратного зразка (хоча плавучість зразка може бути такою, що він плаває на поверхні води під час випробування). Зразок вважають розчиненим, коли водорозчинний матеріал більше не видно неозброєним оком. До полімерних матеріалів, прийнятних для виготовлення згаданої полімерної плівки, належать, але без обмеження ними, полівініловий спирт, целофан, крохмаль, гідроксипропілметилцелюлоза (НРМС), карбоксиметилцелюлоза та їх комбінації. Прийнятні полімерні плівки можуть бути виготовлені повністю з одного або більше водорозчинного(-их) полімеру(-ів) або можуть включати в себе додаткові полімери або інертні неорганічні наповнювачі, які можуть бути або не бути здатними до розчинення. Полімерна плівка може бути одношаровою або багатошаровою. Якщо плівка включає в себе множину шарів, то ці шари можуть бути виконані з одних і тих самих полімерних матеріалів або вони можуть бути виконані з різних полімерних матеріалів. Якщо шари виконані з різних полімерних матеріалів, то кожний полімерний матеріал містить щонайменше один водорозчинний полімер. За цим винаходом також запропонований курильний виріб, який включає в себе аерозолетвірний субстрат і мундштук, вирівняний по осі з цим аерозолетвірним субстратом та прикріплений до нього, при цьому цей мундштук включає в себе фільтр за будь-яким з аспектів цього винаходу. В цьому описі термін "аерозолетвірний субстрат" вжитий для означення субстрату, який має здатність при нагріванні вивільнювати леткі сполуки, які можуть утворювати аерозоль. Аерозолі, утворювані з аерозолетвірних субстратів курильних виробів, розкритих у цьому описі, можуть бути видимими або невидимими, та можуть містити пари (наприклад, дрібні частинки речовин, які знаходяться в газоподібному стані, але які при кімнатній температурі зазвичай є рідкими або твердими), а також гази та краплі рідини конденсованих парів. Курильні вироби за цим винаходом можуть являти собою сигарети з фільтром або інші курильні вироби, в яких аерозолетвірний субстрат містить тютюновий матеріал або іншу горючу речовину, яку спалюють з утворенням диму. Альтернативно курильні вироби за цим винаходом можуть являти собою вироби, в яких аерозолетвірний субстрат містить речовину, яку для утворення аерозолю нагрівають, а не спалюють. В курильних виробах, що зазнають нагрівання, одного з типів тютюновий матеріал або іншу аерозолетвірну речовину нагрівають із застосуванням одного або більше електричного(-их) нагрівального(-их) елемента(-ів) для утворення аерозолю. В курильних виробах, що зазнають нагрівання, іншого типу аерозоль утворюють із застосуванням передавання тепла від спалимого або хімічного джерела тепла до фізично окремої аерозолетвірної речовини, яка може бути розташована всередині, навколо або нижче за ходом повітря відносно цього джерела тепла. Цей винахід також охоплює курильні вироби, в яких нікотинвмісний аерозоль утворюють із тютюнового матеріалу, тютюнового екстракту або іншого джерела нікотину без її(його) спалювання або нагрівання. Методики випробувань ISO 14855-2005 Випробування на біологічне розкладання при контрольованому компостуванні являє собою оптимізоване моделювання процесу інтенсивного аеробного компостування, в якому визначають здатність досліджуваного зразка до біологічного розкладання в сухих аеробних умовах. Інокулят складається зі стабілізованого та зрілого компосту, одержаного з органічної фракції твердих побутових відходів. Досліджуваний зразок змішують з інокулятом, та вміщують у нерухомі реакторні ємності, де він інтенсивно компостується в оптимальних умовах вмісту кисню, температури та вологості. Випробування здійснюють за методикою ISO 14855 (2005) "Визначення здатності до повного аеробного біологічного розкладання та руйнування пластмас у контрольованих умовах компостування", але з двома повторами замість трьох. ISO 14851-2004 5 UA 115062 C2 5 10 15 20 25 Це випробування визначає водне аеробне біологічне розкладання в лабораторних умовах. Досліджуваний матеріал вміщують у рідке середовище з певним хімічним складом, та вводять в нього мікроорганізми. Під час аеробного розкладання витрачається кисень, і вуглецевий матеріал перетворюється на газоподібний СО2. Гранули NaOH поглинають вивільнений СО2, і спричинене цим падіння тиску безпосередньо пов'язане з витраченим киснем і біологічним розкладанням досліджуваного матеріалу. Нижче цей винахід буде описаний, тільки у вигляді прикладу, з посиланнями на супровідні фігури, з-посеред яких: на Фіг. 1 показаний курильний виріб за одним із варіантів здійснення цього винаходу; та на Фіг. 2 показаний курильний виріб, зображений на Фіг. 1, з розгорнутою обгорткою для фільтра. Сигарета 10 з фільтром, яка показана на Фіг. 1 та Фіг. 2, включає в себе обгорнутий пруток 12 з різаного тютюнового наповнювача, прикріплений до одного з кінців розташованого співвісно з ним фільтра 14 за цим винаходом. Фільтр 14 включає в себе одну секцію з фільтрувального матеріалу 16, цей фільтрувальний матеріал 16 містить довільно орієнтовані волокна регенерованої целюлози, ацетилцелюлозні волокна та триацетин. Фільтрувальний матеріал 16 також може включати в себе інші волокна для змінення зовнішнього вигляду фільтрувального матеріалу 16, такі як шовкові волокна. Фільтрувальний матеріал 16 також може містити одну або більше зв'язувальну(-их) речовину(-ин) та може включати в себе одну або більше домішку(ок) для поліпшення селективного затримування фенолів. Секція з фільтрувального матеріалу 16 оточена вздовж обводу обгорткою 18 для штранга, яка може бути здатною до розчинення та може складатися з листа полімерної плівки, яка містить щонайменше один водорозчинний полімер. Обгорнутий тютюновий пруток 12 та фільтр 14 з'єднані смужкою 20 обідкового паперу, який оточує вздовж обводу фільтр 14 по всій його довжині та суміжну з ним частину обгорнутого тютюнового прутка 12. Слід зазначити, що, хоча конкретний варіант здійснення цього винаходу, описаний вище, стосується традиційних курильних виробів, які включають в себе фільтр та тютюновий пруток, подібна конструкція фільтра за цим винаходом також може бути використана в курильному виробі, що зазнає нагрівання. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Фільтр для курильного виробу, цей фільтр включає в себе: секцію з фільтрувального матеріалу, який містить довільно орієнтовані волокна регенерованої целюлози та ацетилцелюлозні волокна, при цьому фільтрувальний матеріал також містить триацетин, та обгортку, яка оточує вздовж обводу згадану секцію з фільтрувального матеріалу. 2. Фільтр за п. 1, який відрізняється тим, що фільтрувальний матеріал також містить простий поліефір з низькою молекулярною масою. 3. Фільтр за п. 1 або п. 2, який відрізняється тим, що фільтрувальний матеріал містить додаткові волокна, вибрані з групи, яку складають шовкові, бавовняні, поліефірні, льняні, нейлонові, шерстяні волокна та їх комбінації. 4. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що триацетин присутній у кількості від 1 % (мас.) до 15 % (мас.) від маси фільтрувального матеріалу. 5. Фільтр для курильного виробу, цей фільтр включає в себе: секцію з фільтрувального матеріалу, який містить довільно орієнтовані волокна регенерованої целюлози та простий поліефір з низькою молекулярною масою, та обгортку, яка оточує вздовж обводу згадану секцію з фільтрувального матеріалу. 6. Фільтр за п. 2 або п. 5, який відрізняється тим, що простий поліефір з низькою молекулярною масою являє собою поліетиленгліколь. 7. Фільтр за п. 6, який відрізняється тим, що згаданий поліетиленгліколь має середньочислову молекулярну масу від 200 до 3600. 8. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що волокна регенерованої целюлози являють собою скручені штапельні волокна. 9. Фільтр за п. 8, який відрізняється тим, що скручені штапельні волокна мають довжину у розтягнутому стані від 10 мм до 30 мм при навантаженні розтягування від 5 сН/деньє до 10 сН/деньє. 10. Фільтр за п. 8 або п. 9, який відрізняється тим, що скручені штапельні волокна мають лінійну густину від 0,5 деньє до 8,0 деньє та ступінь скручування від 3 витків до 10 витків на 10 мм довжини волокна. 6 UA 115062 C2 5 10 11. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що волокна регенерованої целюлози являють собою волокна Lyocel. 12. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що обгортка являє собою здатну до розчинення обгортку для штранга, яка складається з листа полімерного матеріалу, причому цей полімерний матеріал містить щонайменше один водорозчинний полімер. 13. Курильний виріб, який включає в себе: аерозолетвірний субстрат; та мундштук, вирівняний по осі з цим аерозолетвірним субстратом та прикріплений до нього, причому цей мундштук включає в себе фільтр за будь-яким із попередніх пунктів. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
