Система виявлення дотику через ємнісний ефект для електронного пристрою

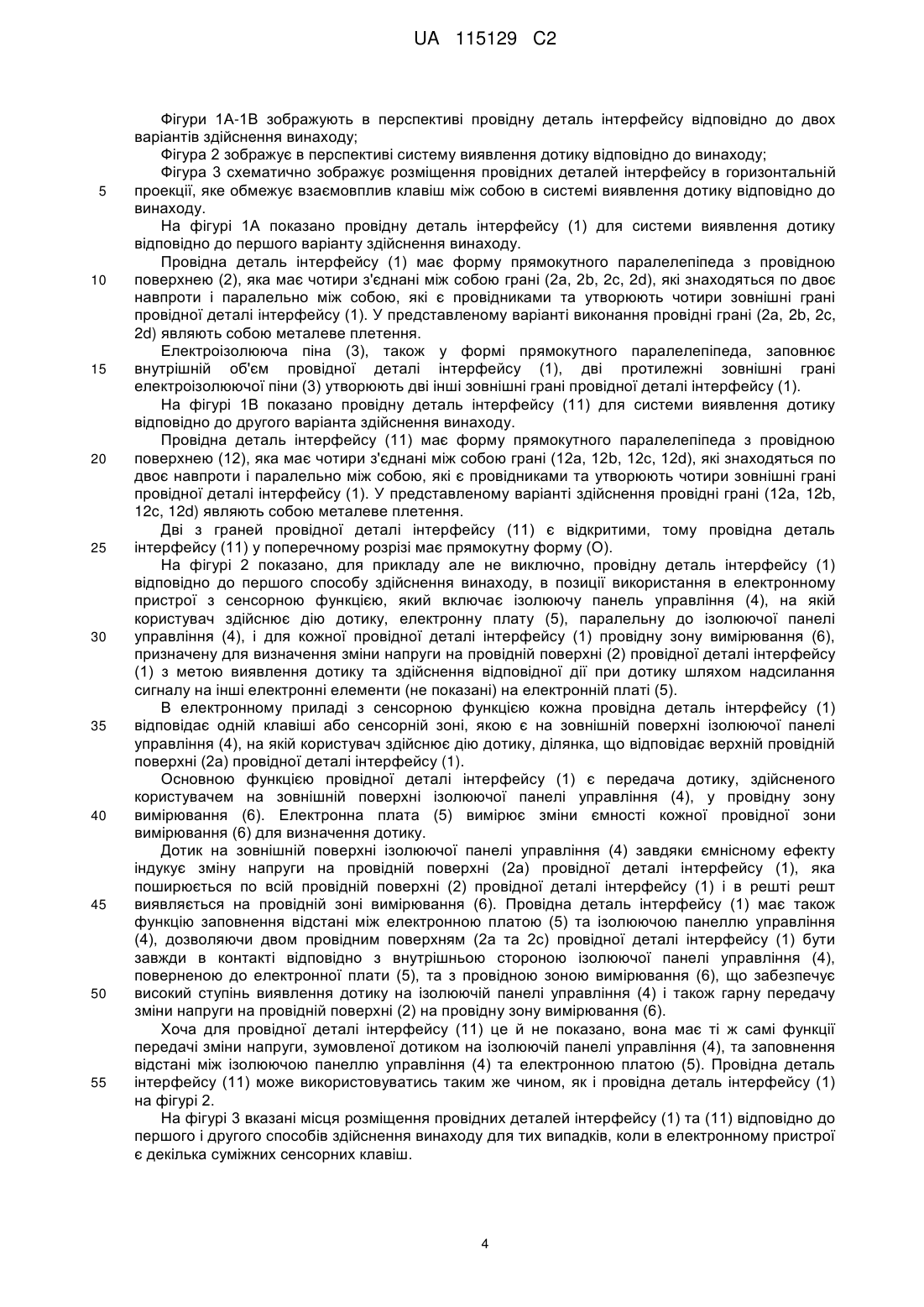

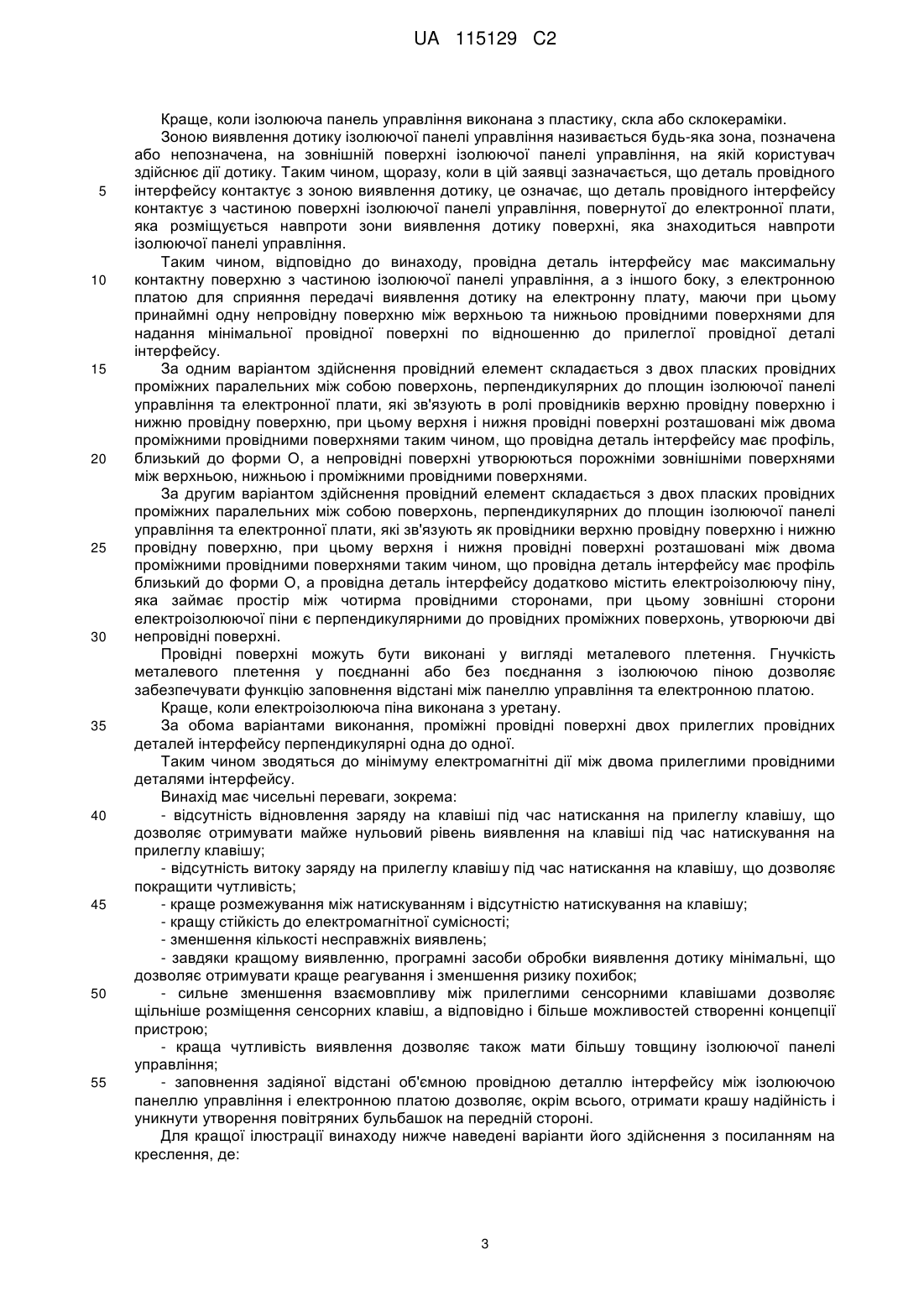

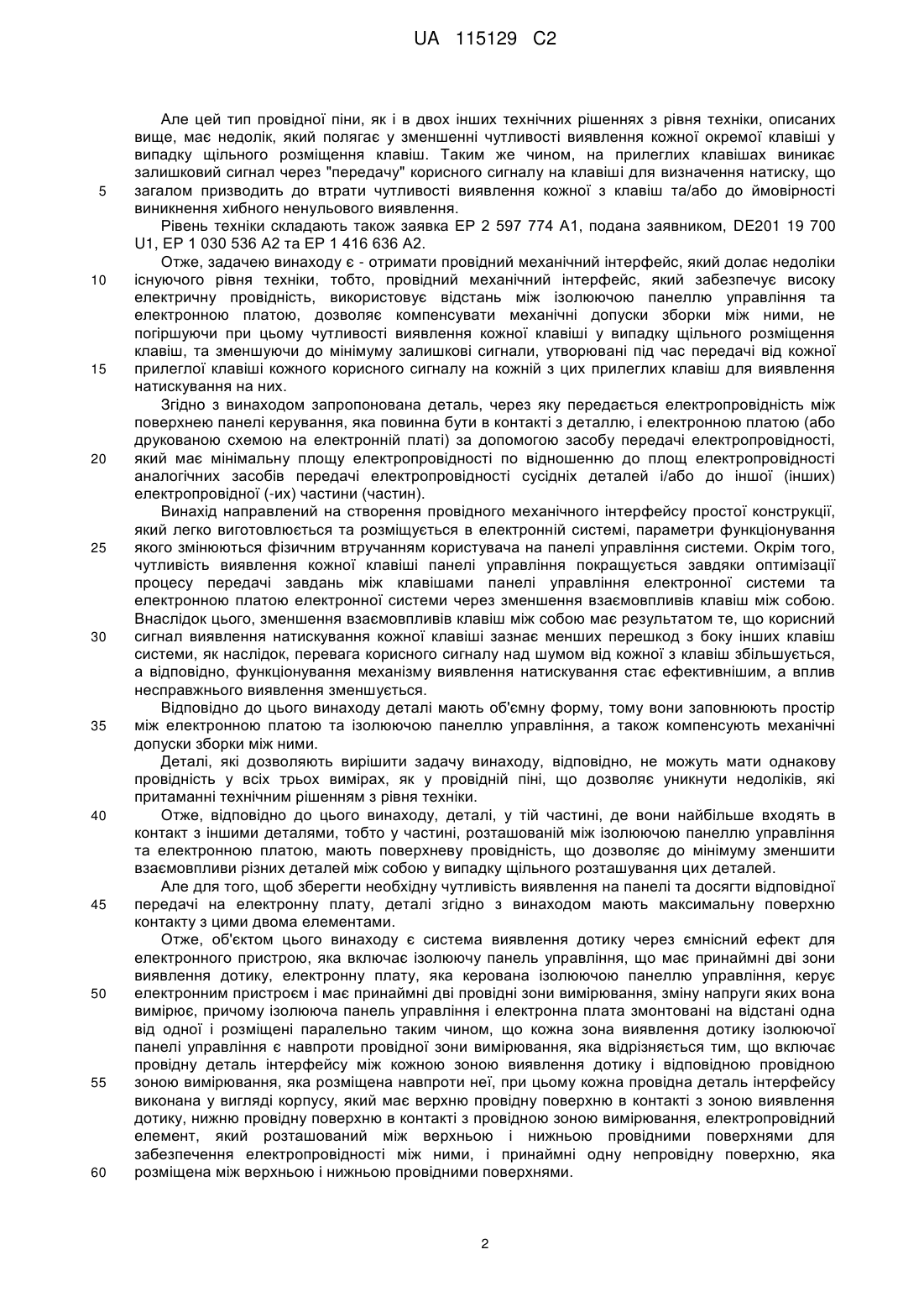

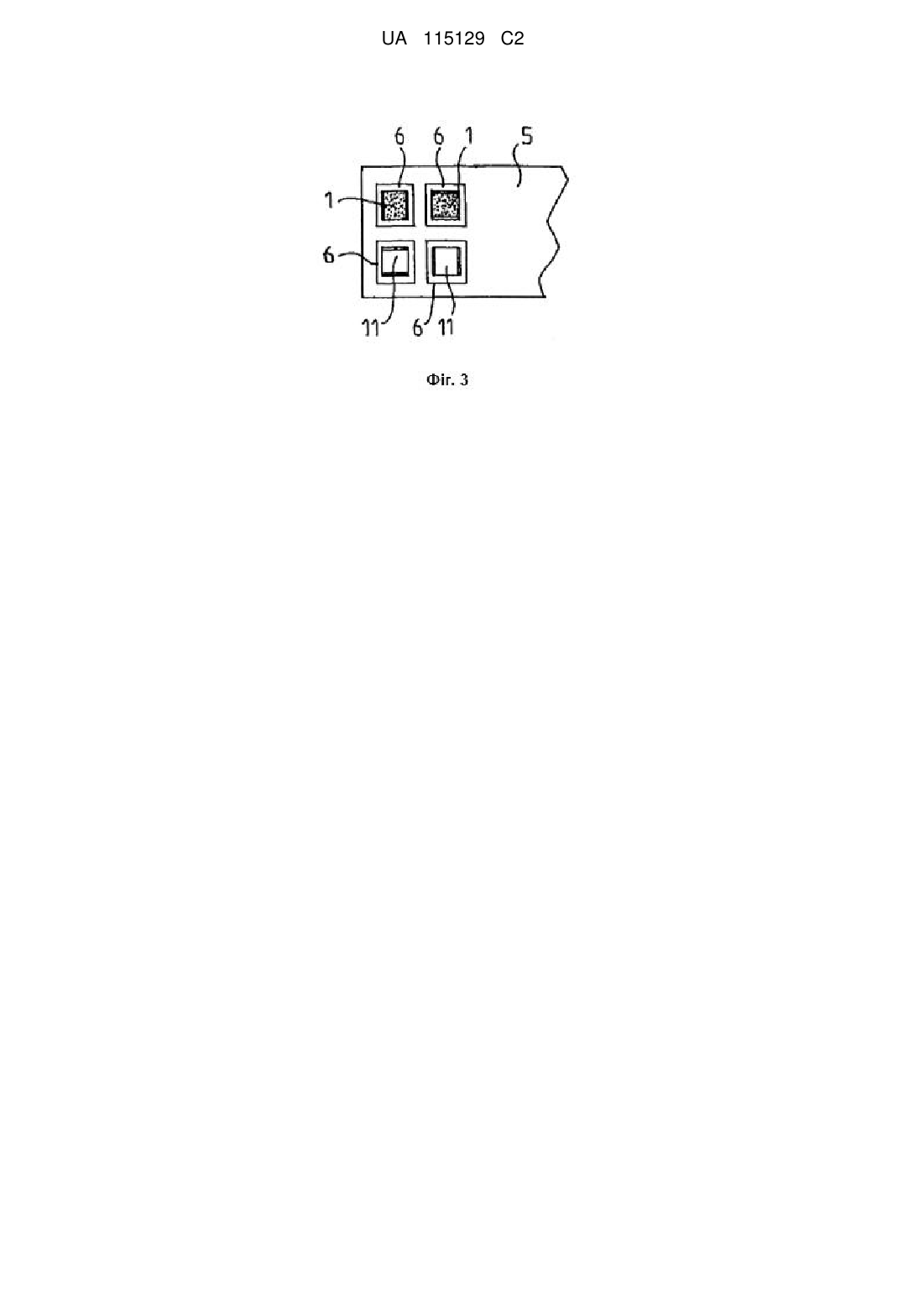

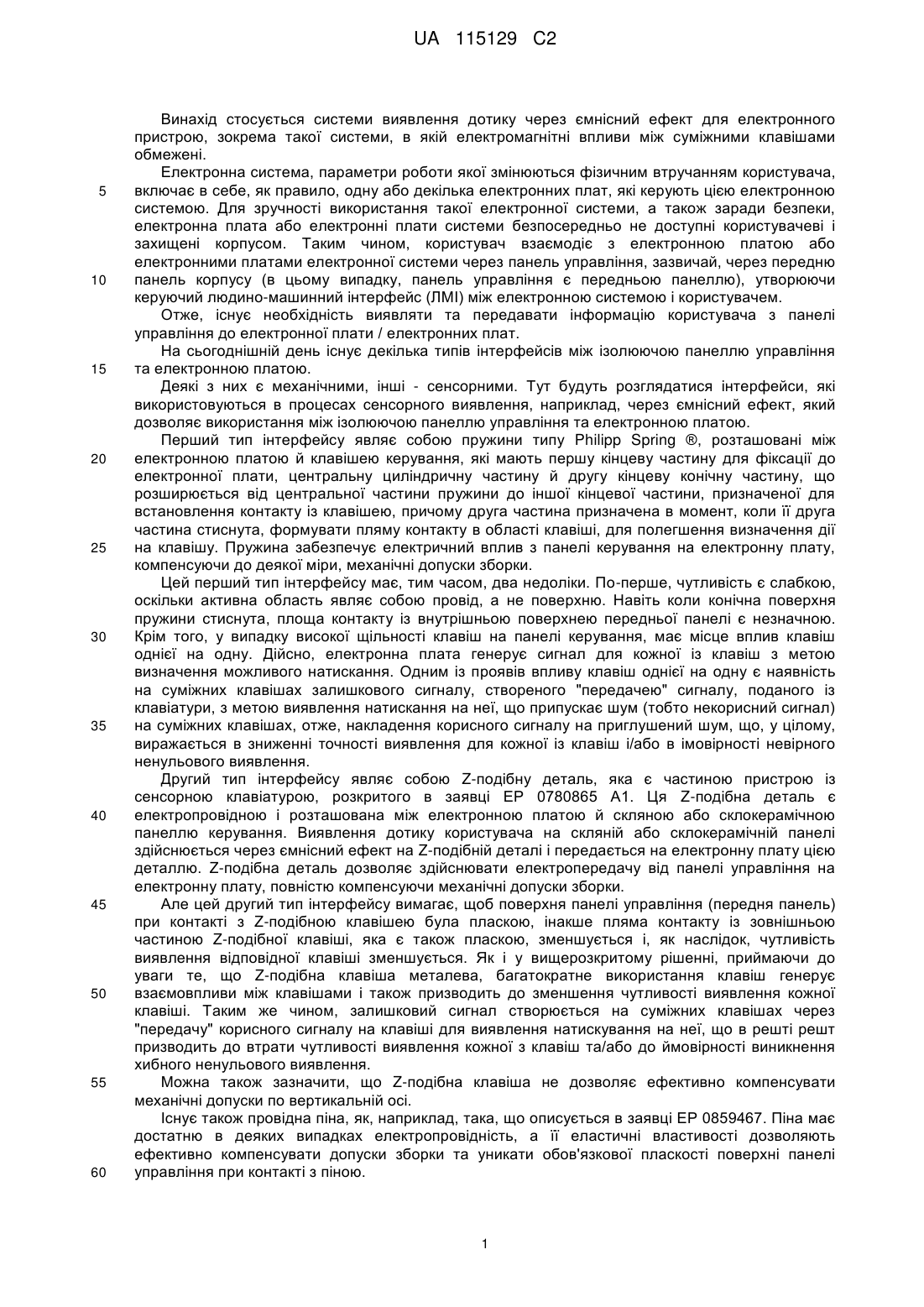

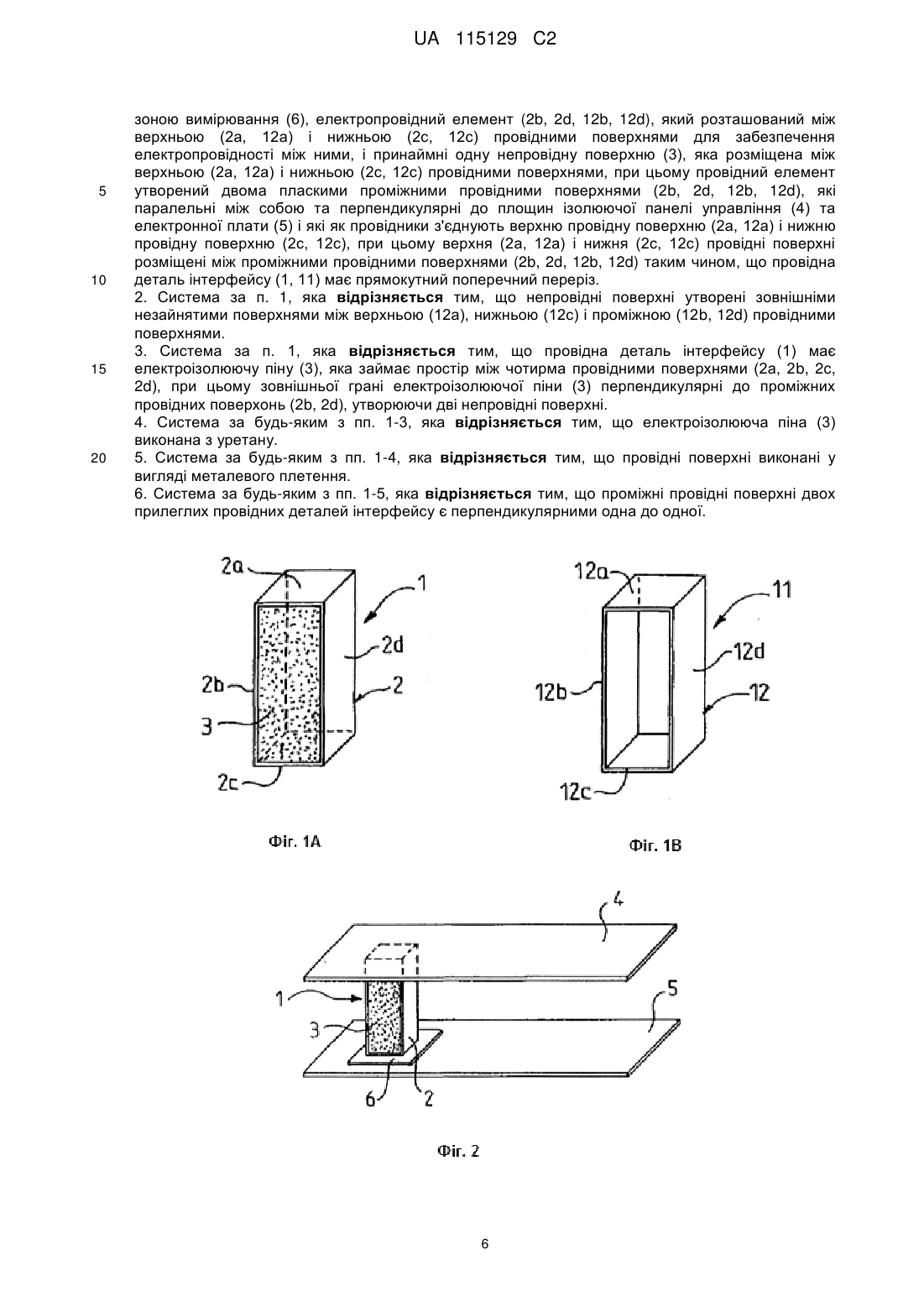

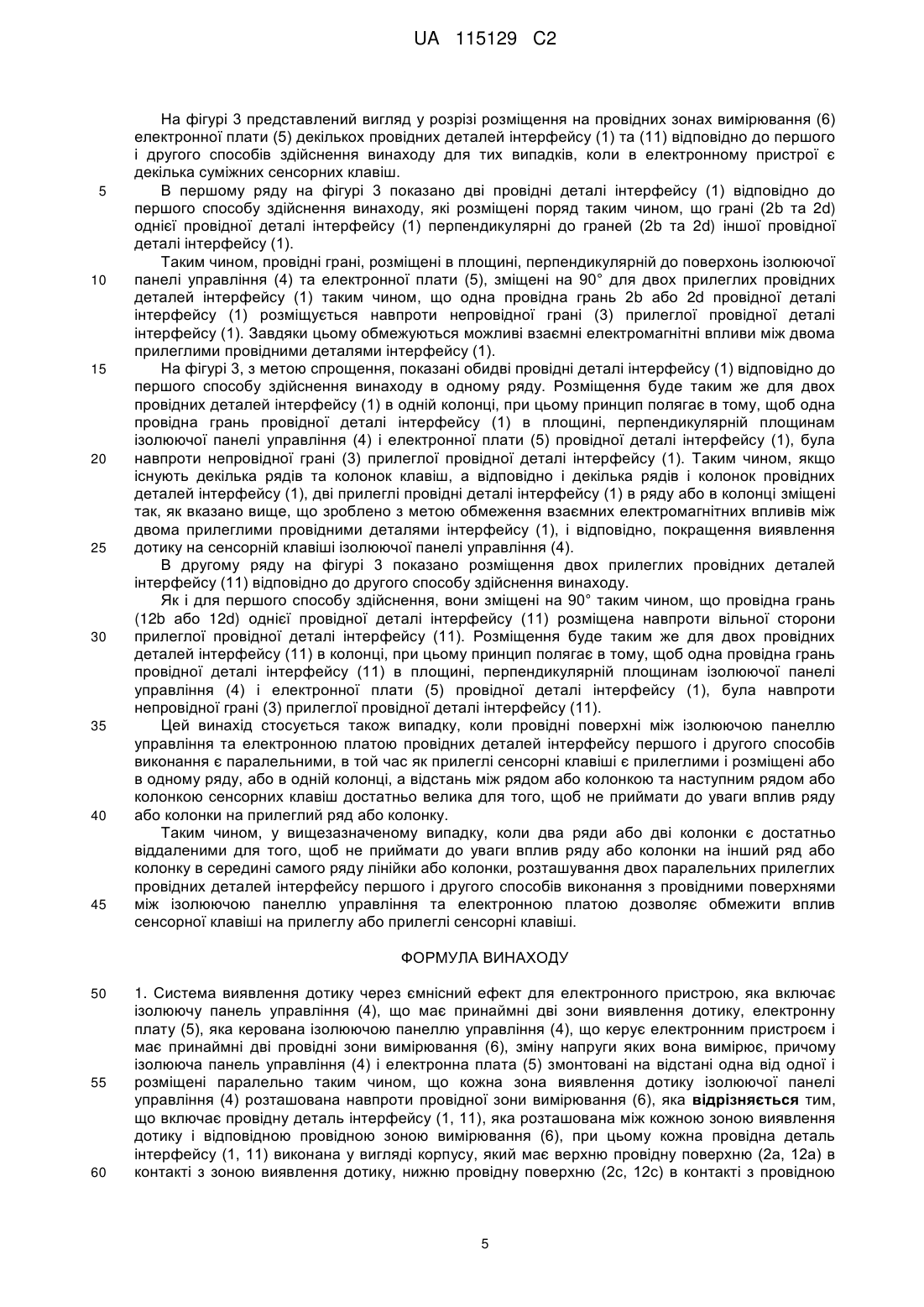

Реферат: Об'єктом винаходу є система виявлення дотику через ємнісний ефект для електронного пристрою, яка включає ізолюючу панель управління, що має принаймні дві зони виявлення дотику, електронну плату, яка керована ізолюючою панеллю управління, що керує електронним пристроєм і має принаймні дві провідні зони вимірювання, зміну напруги яких вона вимірює, причому ізолююча панель управління і електронна плата змонтовані на відстані одна від одної і розміщені паралельно таким чином, що кожна зона виявлення дотику ізолюючої панелі управління розташована навпроти провідної зони вимірювання. Система включає провідну деталь інтерфейсу, яка розміщена між кожною зоною виявлення дотику і відповідною провідною зоною вимірювання, при цьому кожна провідна деталь інтерфейсу виконана у вигляді корпусу, який має верхню провідну поверхню в контакті з зоною виявлення дотику, нижню провідну поверхню в контакті з провідною зоною вимірювання, електропровідний елемент, який розташований між верхньою і нижньою провідними поверхнями для забезпечення електропровідності між ними, і принаймні одну непровідну поверхню, яка розміщена між верхньою і нижньою провідними поверхнями. UA 115129 C2 (12) UA 115129 C2 UA 115129 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується системи виявлення дотику через ємнісний ефект для електронного пристрою, зокрема такої системи, в якій електромагнітні впливи між суміжними клавішами обмежені. Електронна система, параметри роботи якої змінюються фізичним втручанням користувача, включає в себе, як правило, одну або декілька електронних плат, які керують цією електронною системою. Для зручності використання такої електронної системи, а також заради безпеки, електронна плата або електронні плати системи безпосередньо не доступні користувачеві і захищені корпусом. Таким чином, користувач взаємодіє з електронною платою або електронними платами електронної системи через панель управління, зазвичай, через передню панель корпусу (в цьому випадку, панель управління є передньою панеллю), утворюючи керуючий людино-машинний інтерфейс (ЛМІ) між електронною системою і користувачем. Отже, існує необхідність виявляти та передавати інформацію користувача з панелі управління до електронної плати / електронних плат. На сьогоднішній день існує декілька типів інтерфейсів між ізолюючою панеллю управління та електронною платою. Деякі з них є механічними, інші - сенсорними. Тут будуть розглядатися інтерфейси, які використовуються в процесах сенсорного виявлення, наприклад, через ємнісний ефект, який дозволяє використання між ізолюючою панеллю управління та електронною платою. Перший тип інтерфейсу являє собою пружини типу Philipp Spring ®, розташовані між електронною платою й клавішею керування, які мають першу кінцеву частину для фіксації до електронної плати, центральну циліндричну частину й другу кінцеву конічну частину, що розширюється від центральної частини пружини до іншої кінцевої частини, призначеної для встановлення контакту із клавішею, причому друга частина призначена в момент, коли її друга частина стиснута, формувати пляму контакту в області клавіші, для полегшення визначення дії на клавішу. Пружина забезпечує електричний вплив з панелі керування на електронну плату, компенсуючи до деякої міри, механічні допуски зборки. Цей перший тип інтерфейсу має, тим часом, два недоліки. По-перше, чутливість є слабкою, оскільки активна область являє собою провід, а не поверхню. Навіть коли конічна поверхня пружини стиснута, площа контакту із внутрішньою поверхнею передньої панелі є незначною. Крім того, у випадку високої щільності клавіш на панелі керування, має місце вплив клавіш однієї на одну. Дійсно, електронна плата генерує сигнал для кожної із клавіш з метою визначення можливого натискання. Одним із проявів впливу клавіш однієї на одну є наявність на суміжних клавішах залишкового сигналу, створеного "передачею" сигналу, поданого із клавіатури, з метою виявлення натискання на неї, що припускає шум (тобто некорисний сигнал) на суміжних клавішах, отже, накладення корисного сигналу на приглушений шум, що, у цілому, виражається в зниженні точності виявлення для кожної із клавіш і/або в імовірності невірного ненульового виявлення. Другий тип інтерфейсу являє собою Z-подібну деталь, яка є частиною пристрою із сенсорною клавіатурою, розкритого в заявці ЕР 0780865 А1. Ця Z-подібна деталь є електропровідною і розташована між електронною платою й скляною або склокерамічною панеллю керування. Виявлення дотику користувача на скляній або склокерамічній панелі здійснюється через ємнісний ефект на Z-подібній деталі і передається на електронну плату цією деталлю. Z-подібна деталь дозволяє здійснювати електропередачу від панелі управління на електронну плату, повністю компенсуючи механічні допуски зборки. Але цей другий тип інтерфейсу вимагає, щоб поверхня панелі управління (передня панель) при контакті з Z-подібною клавішею була пласкою, інакше пляма контакту із зовнішньою частиною Z-подібної клавіші, яка є також пласкою, зменшується і, як наслідок, чутливість виявлення відповідної клавіші зменшується. Як і у вищерозкритому рішенні, приймаючи до уваги те, що Z-подібна клавіша металева, багатократне використання клавіш генерує взаємовпливи між клавішами і також призводить до зменшення чутливості виявлення кожної клавіші. Таким же чином, залишковий сигнал створюється на суміжних клавішах через "передачу" корисного сигналу на клавіші для виявлення натискування на неї, що в решті решт призводить до втрати чутливості виявлення кожної з клавіш та/або до ймовірності виникнення хибного ненульового виявлення. Можна також зазначити, що Z-подібна клавіша не дозволяє ефективно компенсувати механічні допуски по вертикальній осі. Існує також провідна піна, як, наприклад, така, що описується в заявці ЕР 0859467. Піна має достатню в деяких випадках електропровідність, а її еластичні властивості дозволяють ефективно компенсувати допуски зборки та уникати обов'язкової пласкості поверхні панелі управління при контакті з піною. 1 UA 115129 C2 5 10 15 20 25 30 35 40 45 50 55 60 Але цей тип провідної піни, як і в двох інших технічних рішеннях з рівня техніки, описаних вище, має недолік, який полягає у зменшенні чутливості виявлення кожної окремої клавіші у випадку щільного розміщення клавіш. Таким же чином, на прилеглих клавішах виникає залишковий сигнал через "передачу" корисного сигналу на клавіші для визначення натиску, що загалом призводить до втрати чутливості виявлення кожної з клавіш та/або до ймовірності виникнення хибного ненульового виявлення. Рівень техніки складають також заявка ЕР 2 597 774 А1, подана заявником, DE201 19 700 U1, ЕР 1 030 536 А2 та ЕР 1 416 636 А2. Отже, задачею винаходу є - отримати провідний механічний інтерфейс, який долає недоліки існуючого рівня техніки, тобто, провідний механічний інтерфейс, який забезпечує високу електричну провідність, використовує відстань між ізолюючою панеллю управління та електронною платою, дозволяє компенсувати механічні допуски зборки між ними, не погіршуючи при цьому чутливості виявлення кожної клавіші у випадку щільного розміщення клавіш, та зменшуючи до мінімуму залишкові сигнали, утворювані під час передачі від кожної прилеглої клавіші кожного корисного сигналу на кожній з цих прилеглих клавіш для виявлення натискування на них. Згідно з винаходом запропонована деталь, через яку передається електропровідність між поверхнею панелі керування, яка повинна бути в контакті з деталлю, і електронною платою (або друкованою схемою на електронній платі) за допомогою засобу передачі електропровідності, який має мінімальну площу електропровідності по відношенню до площ електропровідності аналогічних засобів передачі електропровідності сусідніх деталей і/або до іншої (інших) електропровідної (-их) частини (частин). Винахід направлений на створення провідного механічного інтерфейсу простої конструкції, який легко виготовлюється та розміщується в електронній системі, параметри функціонування якого змінюються фізичним втручанням користувача на панелі управління системи. Окрім того, чутливість виявлення кожної клавіші панелі управління покращується завдяки оптимізації процесу передачі завдань між клавішами панелі управління електронної системи та електронною платою електронної системи через зменшення взаємовпливів клавіш між собою. Внаслідок цього, зменшення взаємовпливів клавіш між собою має результатом те, що корисний сигнал виявлення натискування кожної клавіші зазнає менших перешкод з боку інших клавіш системи, як наслідок, перевага корисного сигналу над шумом від кожної з клавіш збільшується, а відповідно, функціонування механізму виявлення натискування стає ефективнішим, а вплив несправжнього виявлення зменшується. Відповідно до цього винаходу деталі мають об'ємну форму, тому вони заповнюють простір між електронною платою та ізолюючою панеллю управління, а також компенсують механічні допуски зборки між ними. Деталі, які дозволяють вирішити задачу винаходу, відповідно, не можуть мати однакову провідність у всіх трьох вимірах, як у провідній піні, що дозволяє уникнути недоліків, які притаманні технічним рішенням з рівня техніки. Отже, відповідно до цього винаходу, деталі, у тій частині, де вони найбільше входять в контакт з іншими деталями, тобто у частині, розташованій між ізолюючою панеллю управління та електронною платою, мають поверхневу провідність, що дозволяє до мінімуму зменшити взаємовпливи різних деталей між собою у випадку щільного розташування цих деталей. Але для того, щоб зберегти необхідну чутливість виявлення на панелі та досягти відповідної передачі на електронну плату, деталі згідно з винаходом мають максимальну поверхню контакту з цими двома елементами. Отже, об'єктом цього винаходу є система виявлення дотику через ємнісний ефект для електронного пристрою, яка включає ізолюючу панель управління, що має принаймні дві зони виявлення дотику, електронну плату, яка керована ізолюючою панеллю управління, керує електронним пристроєм і має принаймні дві провідні зони вимірювання, зміну напруги яких вона вимірює, причому ізолююча панель управління і електронна плата змонтовані на відстані одна від одної і розміщені паралельно таким чином, що кожна зона виявлення дотику ізолюючої панелі управління є навпроти провідної зони вимірювання, яка відрізняється тим, що включає провідну деталь інтерфейсу між кожною зоною виявлення дотику і відповідною провідною зоною вимірювання, яка розміщена навпроти неї, при цьому кожна провідна деталь інтерфейсу виконана у вигляді корпусу, який має верхню провідну поверхню в контакті з зоною виявлення дотику, нижню провідну поверхню в контакті з провідною зоною вимірювання, електропровідний елемент, який розташований між верхньою і нижньою провідними поверхнями для забезпечення електропровідності між ними, і принаймні одну непровідну поверхню, яка розміщена між верхньою і нижньою провідними поверхнями. 2 UA 115129 C2 5 10 15 20 25 30 35 40 45 50 55 Краще, коли ізолююча панель управління виконана з пластику, скла або склокераміки. Зоною виявлення дотику ізолюючої панелі управління називається будь-яка зона, позначена або непозначена, на зовнішній поверхні ізолюючої панелі управління, на якій користувач здійснює дії дотику. Таким чином, щоразу, коли в цій заявці зазначається, що деталь провідного інтерфейсу контактує з зоною виявлення дотику, це означає, що деталь провідного інтерфейсу контактує з частиною поверхні ізолюючої панелі управління, повернутої до електронної плати, яка розміщується навпроти зони виявлення дотику поверхні, яка знаходиться навпроти ізолюючої панелі управління. Таким чином, відповідно до винаходу, провідна деталь інтерфейсу має максимальну контактну поверхню з частиною ізолюючої панелі управління, а з іншого боку, з електронною платою для сприяння передачі виявлення дотику на електронну плату, маючи при цьому принаймні одну непровідну поверхню між верхньою та нижньою провідними поверхнями для надання мінімальної провідної поверхні по відношенню до прилеглої провідної деталі інтерфейсу. За одним варіантом здійснення провідний елемент складається з двох пласких провідних проміжних паралельних між собою поверхонь, перпендикулярних до площин ізолюючої панелі управління та електронної плати, які зв'язують в ролі провідників верхню провідну поверхню і нижню провідну поверхню, при цьому верхня і нижня провідні поверхні розташовані між двома проміжними провідними поверхнями таким чином, що провідна деталь інтерфейсу має профіль, близький до форми О, а непровідні поверхні утворюються порожніми зовнішніми поверхнями між верхньою, нижньою і проміжними провідними поверхнями. За другим варіантом здійснення провідний елемент складається з двох пласких провідних проміжних паралельних між собою поверхонь, перпендикулярних до площин ізолюючої панелі управління та електронної плати, які зв'язують як провідники верхню провідну поверхню і нижню провідну поверхню, при цьому верхня і нижня провідні поверхні розташовані між двома проміжними провідними поверхнями таким чином, що провідна деталь інтерфейсу має профіль близький до форми О, а провідна деталь інтерфейсу додатково містить електроізолюючу піну, яка займає простір між чотирма провідними сторонами, при цьому зовнішні сторони електроізолюючої піни є перпендикулярними до провідних проміжних поверхонь, утворюючи дві непровідні поверхні. Провідні поверхні можуть бути виконані у вигляді металевого плетення. Гнучкість металевого плетення у поєднанні або без поєднання з ізолюючою піною дозволяє забезпечувати функцію заповнення відстані між панеллю управління та електронною платою. Краще, коли електроізолююча піна виконана з уретану. За обома варіантами виконання, проміжні провідні поверхні двох прилеглих провідних деталей інтерфейсу перпендикулярні одна до одної. Таким чином зводяться до мінімуму електромагнітні дії між двома прилеглими провідними деталями інтерфейсу. Винахід має чисельні переваги, зокрема: - відсутність відновлення заряду на клавіші під час натискання на прилеглу клавішу, що дозволяє отримувати майже нульовий рівень виявлення на клавіші під час натискування на прилеглу клавішу; - відсутність витоку заряду на прилеглу клавішу під час натискання на клавішу, що дозволяє покращити чутливість; - краще розмежування між натискуванням і відсутністю натискування на клавішу; - кращу стійкість до електромагнітної сумісності; - зменшення кількості несправжніх виявлень; - завдяки кращому виявленню, програмні засоби обробки виявлення дотику мінімальні, що дозволяє отримувати краще реагування і зменшення ризику похибок; - сильне зменшення взаємовпливу між прилеглими сенсорними клавішами дозволяє щільніше розміщення сенсорних клавіш, а відповідно і більше можливостей створенні концепції пристрою; - краща чутливість виявлення дозволяє також мати більшу товщину ізолюючої панелі управління; - заповнення задіяної відстані об'ємною провідною деталлю інтерфейсу між ізолюючою панеллю управління і електронною платою дозволяє, окрім всього, отримати крашу надійність і уникнути утворення повітряних бульбашок на передній стороні. Для кращої ілюстрації винаходу нижче наведені варіанти його здійснення з посиланням на креслення, де: 3 UA 115129 C2 5 10 15 20 25 30 35 40 45 50 55 Фігури 1А-1В зображують в перспективі провідну деталь інтерфейсу відповідно до двох варіантів здійснення винаходу; Фігура 2 зображує в перспективі систему виявлення дотику відповідно до винаходу; Фігура 3 схематично зображує розміщення провідних деталей інтерфейсу в горизонтальній проекції, яке обмежує взаємовплив клавіш між собою в системі виявлення дотику відповідно до винаходу. На фігурі 1А показано провідну деталь інтерфейсу (1) для системи виявлення дотику відповідно до першого варіанту здійснення винаходу. Провідна деталь інтерфейсу (1) має форму прямокутного паралелепіпеда з провідною поверхнею (2), яка має чотири з'єднані між собою грані (2а, 2b, 2c, 2d), які знаходяться по двоє навпроти і паралельно між собою, які є провідниками та утворюють чотири зовнішні грані провідної деталі інтерфейсу (1). У представленому варіанті виконання провідні грані (2а, 2b, 2c, 2d) являють собою металеве плетення. Електроізолююча піна (3), також у формі прямокутного паралелепіпеда, заповнює внутрішній об'єм провідної деталі інтерфейсу (1), дві протилежні зовнішні грані електроізолюючої піни (3) утворюють дві інші зовнішні грані провідної деталі інтерфейсу (1). На фігурі 1В показано провідну деталь інтерфейсу (11) для системи виявлення дотику відповідно до другого варіанта здійснення винаходу. Провідна деталь інтерфейсу (11) має форму прямокутного паралелепіпеда з провідною поверхнею (12), яка має чотири з'єднані між собою грані (12а, 12b, 12с, 12d), які знаходяться по двоє навпроти і паралельно між собою, які є провідниками та утворюють чотири зовнішні грані провідної деталі інтерфейсу (1). У представленому варіанті здійснення провідні грані (12а, 12b, 12c, 12d) являють собою металеве плетення. Дві з граней провідної деталі інтерфейсу (11) є відкритими, тому провідна деталь інтерфейсу (11) у поперечному розрізі має прямокутну форму (О). На фігурі 2 показано, для прикладу але не виключно, провідну деталь інтерфейсу (1) відповідно до першого способу здійснення винаходу, в позиції використання в електронному пристрої з сенсорною функцією, який включає ізолюючу панель управління (4), на якій користувач здійснює дію дотику, електронну плату (5), паралельну до ізолюючої панелі управління (4), і для кожної провідної деталі інтерфейсу (1) провідну зону вимірювання (6), призначену для визначення зміни напруги на провідній поверхні (2) провідної деталі інтерфейсу (1) з метою виявлення дотику та здійснення відповідної дії при дотику шляхом надсилання сигналу на інші електронні елементи (не показані) на електронній платі (5). В електронному приладі з сенсорною функцією кожна провідна деталь інтерфейсу (1) відповідає одній клавіші або сенсорній зоні, якою є на зовнішній поверхні ізолюючої панелі управління (4), на якій користувач здійснює дію дотику, ділянка, що відповідає верхній провідній поверхні (2а) провідної деталі інтерфейсу (1). Основною функцією провідної деталі інтерфейсу (1) є передача дотику, здійсненого користувачем на зовнішній поверхні ізолюючої панелі управління (4), у провідну зону вимірювання (6). Електронна плата (5) вимірює зміни ємності кожної провідної зони вимірювання (6) для визначення дотику. Дотик на зовнішній поверхні ізолюючої панелі управління (4) завдяки ємнісному ефекту індукує зміну напруги на провідній поверхні (2а) провідної деталі інтерфейсу (1), яка поширюється по всій провідній поверхні (2) провідної деталі інтерфейсу (1) і в решті решт виявляється на провідній зоні вимірювання (6). Провідна деталь інтерфейсу (1) має також функцію заповнення відстані між електронною платою (5) та ізолюючою панеллю управління (4), дозволяючи двом провідним поверхням (2а та 2с) провідної деталі інтерфейсу (1) бути завжди в контакті відповідно з внутрішньою стороною ізолюючої панелі управління (4), поверненою до електронної плати (5), та з провідною зоною вимірювання (6), що забезпечує високий ступінь виявлення дотику на ізолюючій панелі управління (4) і також гарну передачу зміни напруги на провідній поверхні (2) на провідну зону вимірювання (6). Хоча для провідної деталі інтерфейсу (11) це й не показано, вона має ті ж самі функції передачі зміни напруги, зумовленої дотиком на ізолюючій панелі управління (4), та заповнення відстані між ізолюючою панеллю управління (4) та електронною платою (5). Провідна деталь інтерфейсу (11) може використовуватись таким же чином, як і провідна деталь інтерфейсу (1) на фігурі 2. На фігурі 3 вказані місця розміщення провідних деталей інтерфейсу (1) та (11) відповідно до першого і другого способів здійснення винаходу для тих випадків, коли в електронному пристрої є декілька суміжних сенсорних клавіш. 4 UA 115129 C2 5 10 15 20 25 30 35 40 45 На фігурі 3 представлений вигляд у розрізі розміщення на провідних зонах вимірювання (6) електронної плати (5) декількох провідних деталей інтерфейсу (1) та (11) відповідно до першого і другого способів здійснення винаходу для тих випадків, коли в електронному пристрої є декілька суміжних сенсорних клавіш. В першому ряду на фігурі 3 показано дві провідні деталі інтерфейсу (1) відповідно до першого способу здійснення винаходу, які розміщені поряд таким чином, що грані (2b та 2d) однієї провідної деталі інтерфейсу (1) перпендикулярні до граней (2b та 2d) іншої провідної деталі інтерфейсу (1). Таким чином, провідні грані, розміщені в площині, перпендикулярній до поверхонь ізолюючої панелі управління (4) та електронної плати (5), зміщені на 90° для двох прилеглих провідних деталей інтерфейсу (1) таким чином, що одна провідна грань 2b або 2d провідної деталі інтерфейсу (1) розміщується навпроти непровідної грані (3) прилеглої провідної деталі інтерфейсу (1). Завдяки цьому обмежуються можливі взаємні електромагнітні впливи між двома прилеглими провідними деталями інтерфейсу (1). На фігурі 3, з метою спрощення, показані обидві провідні деталі інтерфейсу (1) відповідно до першого способу здійснення винаходу в одному ряду. Розміщення буде таким же для двох провідних деталей інтерфейсу (1) в одній колонці, при цьому принцип полягає в тому, щоб одна провідна грань провідної деталі інтерфейсу (1) в площині, перпендикулярній площинам ізолюючої панелі управління (4) і електронної плати (5) провідної деталі інтерфейсу (1), була навпроти непровідної грані (3) прилеглої провідної деталі інтерфейсу (1). Таким чином, якщо існують декілька рядів та колонок клавіш, а відповідно і декілька рядів і колонок провідних деталей інтерфейсу (1), дві прилеглі провідні деталі інтерфейсу (1) в ряду або в колонці зміщені так, як вказано вище, що зроблено з метою обмеження взаємних електромагнітних впливів між двома прилеглими провідними деталями інтерфейсу (1), і відповідно, покращення виявлення дотику на сенсорній клавіші ізолюючої панелі управління (4). В другому ряду на фігурі 3 показано розміщення двох прилеглих провідних деталей інтерфейсу (11) відповідно до другого способу здійснення винаходу. Як і для першого способу здійснення, вони зміщені на 90° таким чином, що провідна грань (12b або 12d) однієї провідної деталі інтерфейсу (11) розміщена навпроти вільної сторони прилеглої провідної деталі інтерфейсу (11). Розміщення буде таким же для двох провідних деталей інтерфейсу (11) в колонці, при цьому принцип полягає в тому, щоб одна провідна грань провідної деталі інтерфейсу (11) в площині, перпендикулярній площинам ізолюючої панелі управління (4) іелектронної плати (5) провідної деталі інтерфейсу (1), була навпроти непровідної грані (3) прилеглої провідної деталі інтерфейсу (11). Цей винахід стосується також випадку, коли провідні поверхні між ізолюючою панеллю управління та електронною платою провідних деталей інтерфейсу першого і другого способів виконання є паралельними, в той час як прилеглі сенсорні клавіші є прилеглими і розміщені або в одному ряду, або в одній колонці, а відстань між рядом або колонкою та наступним рядом або колонкою сенсорних клавіш достатньо велика для того, щоб не приймати до уваги вплив ряду або колонки на прилеглий ряд або колонку. Таким чином, у вищезазначеному випадку, коли два ряди або дві колонки є достатньо віддаленими для того, щоб не приймати до уваги вплив ряду або колонки на інший ряд або колонку в середині самого ряду лінійки або колонки, розташування двох паралельних прилеглих провідних деталей інтерфейсу першого і другого способів виконання з провідними поверхнями між ізолюючою панеллю управління та електронною платою дозволяє обмежити вплив сенсорної клавіші на прилеглу або прилеглі сенсорні клавіші. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Система виявлення дотику через ємнісний ефект для електронного пристрою, яка включає ізолюючу панель управління (4), що має принаймні дві зони виявлення дотику, електронну плату (5), яка керована ізолюючою панеллю управління (4), що керує електронним пристроєм і має принаймні дві провідні зони вимірювання (6), зміну напруги яких вона вимірює, причому ізолююча панель управління (4) і електронна плата (5) змонтовані на відстані одна від одної і розміщені паралельно таким чином, що кожна зона виявлення дотику ізолюючої панелі управління (4) розташована навпроти провідної зони вимірювання (6), яка відрізняється тим, що включає провідну деталь інтерфейсу (1, 11), яка розташована між кожною зоною виявлення дотику і відповідною провідною зоною вимірювання (6), при цьому кожна провідна деталь інтерфейсу (1, 11) виконана у вигляді корпусу, який має верхню провідну поверхню (2а, 12а) в контакті з зоною виявлення дотику, нижню провідну поверхню (2с, 12с) в контакті з провідною 5 UA 115129 C2 5 10 15 20 зоною вимірювання (6), електропровідний елемент (2b, 2d, 12b, 12d), який розташований між верхньою (2а, 12а) і нижньою (2с, 12с) провідними поверхнями для забезпечення електропровідності між ними, і принаймні одну непровідну поверхню (3), яка розміщена між верхньою (2а, 12а) і нижньою (2с, 12с) провідними поверхнями, при цьому провідний елемент утворений двома пласкими проміжними провідними поверхнями (2b, 2d, 12b, 12d), які паралельні між собою та перпендикулярні до площин ізолюючої панелі управління (4) та електронної плати (5) і які як провідники з'єднують верхню провідну поверхню (2а, 12а) і нижню провідну поверхню (2с, 12с), при цьому верхня (2а, 12а) і нижня (2с, 12с) провідні поверхні розміщені між проміжними провідними поверхнями (2b, 2d, 12b, 12d) таким чином, що провідна деталь інтерфейсу (1, 11) має прямокутний поперечний переріз. 2. Система за п. 1, яка відрізняється тим, що непровідні поверхні утворені зовнішніми незайнятими поверхнями між верхньою (12а), нижньою (12с) і проміжною (12b, 12d) провідними поверхнями. 3. Система за п. 1, яка відрізняється тим, що провідна деталь інтерфейсу (1) має електроізолюючу піну (3), яка займає простір між чотирма провідними поверхнями (2а, 2b, 2c, 2d), при цьому зовнішньої грані електроізолюючої піни (3) перпендикулярні до проміжних провідних поверхонь (2b, 2d), утворюючи дві непровідні поверхні. 4. Система за будь-яким з пп. 1-3, яка відрізняється тим, що електроізолююча піна (3) виконана з уретану. 5. Система за будь-яким з пп. 1-4, яка відрізняється тим, що провідні поверхні виконані у вигляді металевого плетення. 6. Система за будь-яким з пп. 1-5, яка відрізняється тим, що проміжні провідні поверхні двох прилеглих провідних деталей інтерфейсу є перпендикулярними одна до одної. 6 UA 115129 C2 Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
