Узв-намивний фільтр із магнітним активатором aqua-f.171

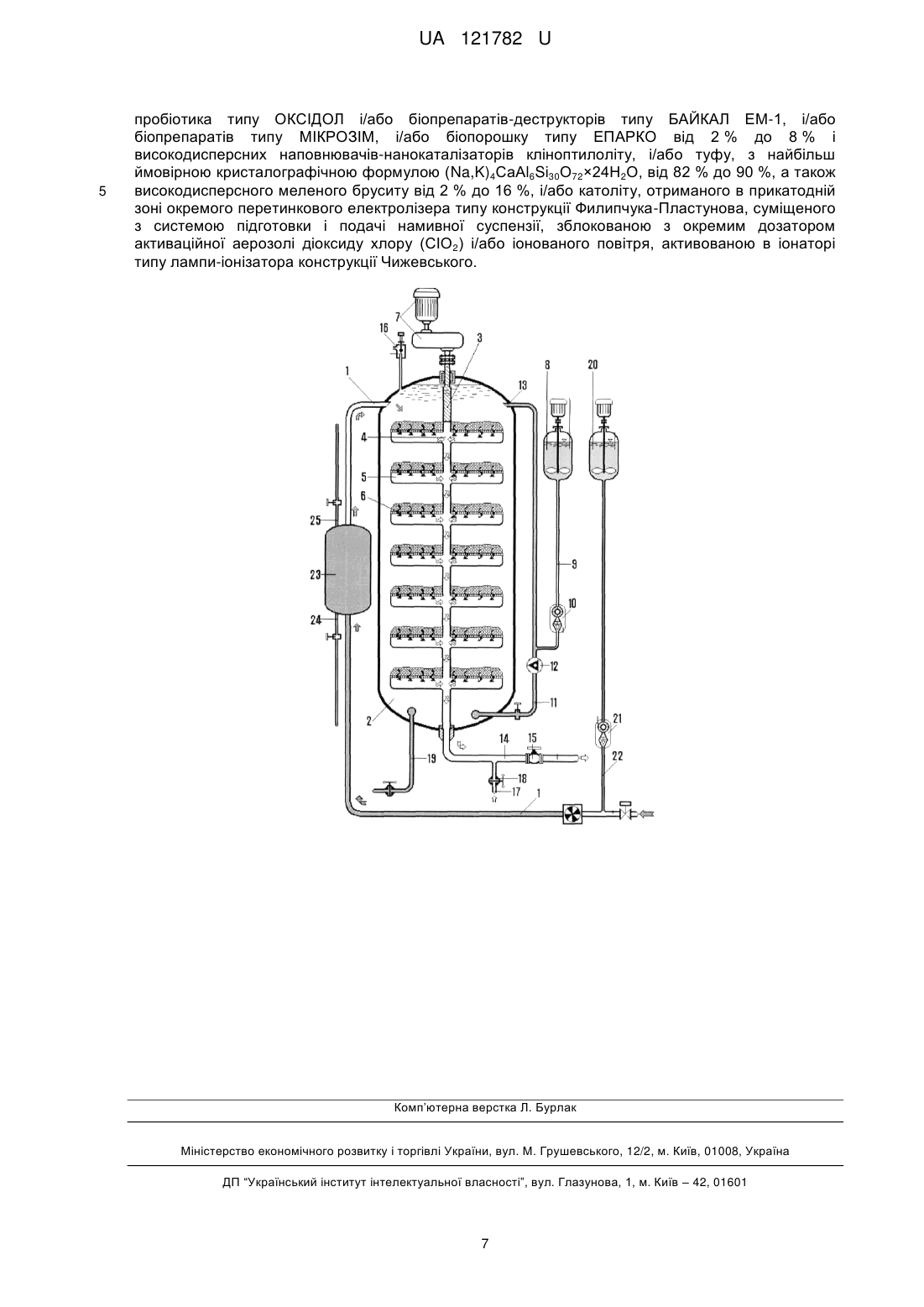

Реферат: УЗВ-намивний фільтр із магнітним активатором AQUA-F.171 складається з трубопровідної лінії подачі води на очищення в герметичний корпус, в якому на вертикальному трубчатому обертовому валу розташовані тарілчасті фільтри намивного фільтраційного шару, системи підготовки і подачі намивної фільтраційної суспензії, трубопроводу відведення очищеної води, системи регенерування з обертовим приводом трубчатого обертового вала. Додатково обладнаний системою магнітосорбційного вилучення забруднень, розташованою на трубопровідній лінії подачі води на очищення, яка включає комплекс підготовки і введення магнетитової суспензії та магнітний сепараційний пристрій. UA 121782 U (12) UA 121782 U UA 121782 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області комплексного фільтраційного очищення природної і стічної води і освітлення декантату і фільтратів після мінералізації мулу, призначений для вилучення зважених і розчинених органічних і мінеральних забруднень із природних і стічних вод комунальних і промислових господарств, а також очищення води в установках замкненого водопостачання (УЗВ) закритих рибних ферм, промислових та сільськогосподарських підприємств, і може бути використаний для комунального та промислового водопостачання, створення мобільних очисних станцій при надзвичайних ситуаціях, а також тренінговодослідницьких водоочисних центрів, при ремонті і модернізації очисних споруд природних і стічних вод, призначений для великих і малих комплексів очисних споруд, може використовуватися в блоці фітодоочищення і знезаражування прісної і солонуватої води з поверхневих і підземних джерел водопостачання, а також очищення стічних вод для отримання води технічної якості, очищення промислових, комунальних і зливових стоків, кондиціювання води для бальнеологічних комплексів і в системах зрошення і водного господарства УЗВ екологічно чистих закритих рибних ферм із замкненою системою водопостачання і продувкою води, що містить активний мул і ензими для екологічного самовідновлення малих річок, створення гідророботизованих систем глибокого фітобіологічного очищення води, створення надійних самовідновлювальних станцій очищення води для питних цілей, доочищення води від пестицидів, біогенних сполук азоту, фосфору, залишків ліків, антибіотиків, пестицидів, присадок до палива, діоксинів, миш'яку і іонів важких металів (IBM) з поверхневих і закритих джерел водопостачання, для активації води в теплицях, або глибоке очищення води перед мембранною очисткою і опрісненням солонуватої води, або морської води і ропи, кондиціювання води при розливі і бутилюванні. Відомий фільтр для очистки рідини, конструкція якого складається з корпусу, заповненого гранульованим фільтруючим матеріалом, наприклад дробленим керамзитом або спіненим полістиролом, трубопроводів підводу води на очищення та відводу фільтрату, пристрою для збору і відведення промивної води, розташованого в нижній частині корпусу [1]. Недоліком фільтру є низькі значення редокс-потенціалу води до і після очищення, чим обумовлена його невисока ефективність очищення, особливо це стосується вилучення високодисперсних домішкових включень. Для їх видалення фільтри такого типу вимагають проведення попередньої реагентної обробки води, щоб забезпечити процес коагуляції частинок. Найбільш близьким до технічного рішення, що пропонується, є намивний фільтр для очищення води, який складається із трубопровідної лінії подачі води на очищення в корпус, в якому на трубчатому обертовому валу розташовані тарілчасті фільтри намивного шару, системи підготовки і подачі намивної суспензії, трубопроводу відведення очищеної води, системи регенерування із приводом трубчатого обертового вала [2] (найближчий аналог). Недоліком пристрою є низькі значення редокс-потенціалу води до і після очищення, чим обумовлено нестабільність ефективності очищення при непрогнозованих параметрах забруднень, присутніх у воді. Причиною є низький вміст мінералізованих домішок, розмір яких достатній для їх затримання намивним шаром, утвореним на тарілчастих фільтрах, а також за умов значної кількості забруднень, що знаходяться у воді в іонній формі, що є причиною їх проникнення крізь намивний шар у фільтрат. Саме тому експлуатація пристрою-найближчого аналога не може гарантувати надійність отримання води відповідної якості і може використовуватися в мережі із заздалегідь прогнозованими параметрами забруднень, що обмежує можливість його застосування. В основу корисної моделі поставлена задача, в УЗВ-намивному фільтрі із магнітним активатором AQUA-F.171, який складається з трубопровідної лінії подачі води на очищення в герметичний корпус, в якому на вертикальному трубчатому обертовому валу розташовані тарілчасті фільтри намивного фільтраційного шару, системи підготовки і подачі намивної фільтраційної суспензії, трубопроводу відведення очищеної води, системи регенерування з обертовим приводом трубчатого обертового вала, який обладнаний системою магнітосорбційного вилучення забруднень, розташованою на трубопровідній лінії подачі води на очищення, і яка включає комплекс підготовки і введення магнетитової суспензії та магнітний сепараційний пристрій, в якому комплекс підготовки і введення магнетитової суспензії включає ємність підготовки магнетитової суспензії, дозатор її введення в трубопровідну лінію подачі води на очищення до розташованого на ній магнітного сепараційного пристрою, який додатково обладнаний системою регенерування, і в якому магнетитова суспензія активована активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні 1 UA 121782 U 5 10 15 20 25 30 35 40 45 50 55 60 складається з біорегенератора-пробіотика типу ОКСІДОЛ і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 % і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського, забезпечити збільшення значення редокспотенціалу води до і після очищення. Поставлена задача вирішується тим, що в УЗВ-намивному фільтрі із магнітним активатором AQUA-F.171, який складається з трубопровідної лінії подачі води на очищення в герметичний корпус, в якому на вертикальному трубчатому обертовому валу розташовані тарілчасті фільтри намивного фільтраційного шару, системи підготовки і подачі намивної фільтраційної суспензії, трубопроводу відведення очищеної води, системи регенерування з обертовим приводом трубчатого обертового вала, пристрій додатково обладнаний системою магнітосорбційного вилучення забруднень, розташованою на трубопровідній лінії подачі води на очищення, і яка включає комплекс підготовки і введення магнетитової суспензії та магнітний сепараційний пристрій. Поставлена задача вирішується і за рахунок того, що в запропонованому УЗВ-намивному фільтрі із магнітним активатором AQUA-F.171 комплекс підготовки і введення магнетитової суспензії включає ємність підготовки магнетитової суспензії, дозатор її введення в трубопровідну лінію подачі води на очищення до розташованого на ній магнітного сепараційного пристрою, який додатково обладнаний системою регенерування. Поставлена задача вирішується теж за рахунок того, що в запропонованому УЗВ-намивному фільтрі із магнітним активатором AQUA-F.171 магнетитова суспензія активована активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенератора-пробіотика типу ОКСІДОЛ і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокатал і заторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки іподачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СlО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського. Додаткове обладнання системою магнітосорбційного вилучення забруднень із використанням магнетитової суспензії дозволяє провадити процес агломерації забруднень, її коагулювання навколо часток магнетиту і забезпечує збільшення значень градієнта редокспотенціалу води до і після фільтрування. Це відбувається за рахунок утворення на поверхні часточок дисперсної фази магнетиту подвійного електричного шару, що призводить до активного агломерування забруднень із магнетитом із утворенням комплексів, у тому числі тонкодисперсні забруднення і такі, що знаходяться в іонній формі, частково солі жорсткості та інші забруднення. Процес призводить до збільшення значень градієнта редокс-потенціалу води до і після фільтрування і зростання гідравлічної крупностіь утвореного компресу із магнітосприйнятливими властивостями за рахунок використання комплексу підготовки і введення магнетитової суспензії саме в лінію подачі води на очищення, а використання магнітного сепараційного пристрою дозволяє вилучати домішки (утворені комплекси) за допомогою магнітного поля, що підвищує коефіцієнт селективності очищення, адже затримані магнітним сепаратором забруднення не потрапляють в фільтр із намивним шаром. Для досягнення ефективного балансу завантаження домішками магнітного сепаратора і намивного фільтра комплекс підготовки і введення магнетитової суспензії включає об'єм підготовки магнетитової суспензії, дозатор її введення в трубопровідну лінію подачі води на очищення до розташованого на ній магнітного сепараційного пристрою, який додатково обладнаний системою регенерування. Шляхом приготування (електрохімічним, хімічним способом) магнетитової суспензій, її дозування досягається повне вилучення забруднень із максимальним використанням сорбційних можливостей магнітного сепаратора і намивного 2 UA 121782 U 5 10 15 20 25 30 35 40 45 50 55 фільтра та виведення на регенерацію їх одночасно. При цьому стає можливим збільшення значень градієнта редокс-потенціалу води до і після фільтрування і регулювання процесу очищення в залежності від характеристики забруднень, що робить стабільним ефективність очищення, адже кількість введення магнетитової суспензії залежить від якості води, кількості речовин, що її забруднюють та їх фізико-хімічних властивостей. На кресленні зображена схема запропонованого УЗВ-намивного фільтра із магнітним активатором AQUA-F. 171. УЗВ-намивний фільтр із магнітним активатором AQUA-F.171 складається з трубопроводу подачі води на очищення 1 в герметичний корпус 2, в якому на вертикальному трубчатому обертовому валу 3, із отворами збору фільтрату 4, навколо яких розташовані тарілчасті елементи 5, покриті підтримуючою пористою перфорованою поверхнею 6, приводу обертання трубчатого вала 7, системи підготовки і подачі намивної суспензії, яка включає пристрій приготування суспензії фільтруючого порошку 8, в якому магнетитова суспензія активована активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенератора-пробіотика типу ОКСІДОЛ, і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського і лінією 9 її подачі дозатором 10 в намивний трубопровід 11, обладнаний циркуляційним насосом 12 і форсункою намивання 13, трубопроводу відведення очищеної води 14 із запірною арматурою 15, системи регенерування, яка включає клапан декомпресії 16, штуцера подачі регенераційного потоку 17 із клапаном 18, дренажного трубопроводу 19, системи магнітосорбційного вилучення забруднень, яка включає комплекс підготовки магнетитової суспензії 20, дозатора 21 подачі магнетитової суспензії по трубопроводу 22, магнітного сепараційного пристрою 23 із штуцерами подачі регенераційної води 24 і відведення 25 осаду. Запропонований УЗВ-намивний фільтр із магнітним активатором AQUA-F. 171 працює наступним чином. Перед процесом фільтраційного очищення на тарілчастих елементах 5, покритих підтримуючою пористою поверхнею 6 утворюється мікропористий намивний фільтраційний шар. Для цього, корпус герметичний фільтра 2 заповнюється водою і використовується система підготовки і подачі намивної суспензії. Концентрат суспензії готується у відповідному пристрої приготування суспензії фільтруючого порошку 8, активованого активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ENZYMBIO-EKO.28, яка в процентному співвідношенні складається з біорегенераторапробіотика типу ОКСІДОЛ, і/або біопрепараті в-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського. Залежно від умов фільтрування як суспензії також використовують діатоміт, целюлозу, порошкоподібне активоване вугілля, кліноптилоліт й порошкоподібні іонообмінні матеріали. Включенням циркуляційного насоса 12 забезпечується внутрішня рециркуляція води в корпусі 2, яка відбирається із нижньої частини корпусу 2 і подається в намивний трубопровід 11, куди по лінії 9 насосом-дозатором 10 вводиться концентрат намивної суспензії і через форсунку намивання 13 суспензія надходить на підтримуючі пористі поверхні 6 тарілчастих елементів 5, коті можуть повільно обертатися на 3 UA 121782 U 5 10 15 20 25 30 35 40 45 50 55 60 трубчатому обертовому валу 3 за допомогою приводу 7 (клапан декомпресії 16 відкритий). У цей період провадиться приготування магнетитової суспензії в комплексі 20. Після утворення намивного фільтраційного шару відключається система підготовки і подачі намивної суспензії, закривається клапан декомпресії 16, відкривається запірна арматура 15 трубопроводу відведення очищеної води 14, а по трубопроводу 1 в герметичний корпус 2 подається вода. Одночасно включається система магнітосорбційного вилучення забруднень шляхом подачі магнетитової суспензії, активованої активаційним розчином біодеструкторівензимів, який складається з високодисперсної суспензії кліноптилоліту, і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенератора-пробіотика типу ОКСІДОЛ, і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноп-тилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО 2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського із об'єму 20 дозатором 21 по трубопроводу 22 в потік води, що надходить на очищення. Дисперсія магнетиту, змішуючись із потоком води, являє собою активну структуру, навколо якої відбувається коагулювання частинок забруднень, особливо високодисперсних, а також таких, що знаходяться в іонній формі, утворюючи конгломерати, котрі мають, завдяки магнетиту, магнітосприйнятливі властивості. Тому, потрапляючи в магнітний сепараційний пристрій 23, значна частина забруднень, разом із магнетитом, осаджується під дією магнітного поля. З магнітного сепараційного пристрою 23 вода з залишками забруднень потрапляє в герметичний корпус 2 намивного фільтра в якому фільтрується крізь намивний фільтраційний шар, що знаходиться на підтримуючій пористій поверхні 6, яким покриті тарілчасті елементи 5. Забруднення осаджуються на намивному фільтраційному шарі, активованому активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту, і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенератора-пробіотика типу ОКСІДОЛ, і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського, а очищена вода, через отвори збору фільтрату 4 потрапляють в трубчатий обертовий вал 3, який, у цьому режимі, виконує функцію збірного трубопроводу. При цьому обертовий вал 3 із тарілчастими елементами 5 може повільно обертатися за допомогою обертового приводу 7, що сприяє рівномірності "навантаження" домішками усієї фільтраційної поверхні. Очищена вода, зібрана в трубчатому обертовому валу 3 потрапляє в трубопровід очищеної води 14 і через відкриту запірну арматуру 15 відводиться для використання. При заповненні намивного сорбційного шару на тарілчастих елементах 5, а також заповненні магнітного сепараційного пристрою 23 затриманими забрудненнями, що супроводжується зростанням гідравлічного опору, пристрій виводиться на регенерацію фільтраційних елементів. Припиняється подача по трубопроводу 1 води на очищення, перекривається запірна арматура 15 трубопроводу відведення очищеної води 14, включається система регенерування. Відкривається клапан декомпресії 16, який вирівнює внутрішній тиск із зовнішнім, відкривається клапан 18 і через штуцер 17 подається регенераційний потік в корпус 2 (зворотно у напрямі фільтрування) через трубчатий обертовий вал 3, отвори 4, через підтримуючу пористу поверхню 6 тарілчастих елементів 5. При цьому привід 7 забезпечує обертання трубчатого вала 7 разом із тарілчастими елементами 5. Дія відцентрових сил обертання та гідродинамічного зворотного регенераційного потоку (найбільш ефективне використання водоповітряної суміші) 4 UA 121782 U 5 10 15 20 25 30 35 40 45 50 55 60 звільняють підтримуючу пористу поверхню 6 тарілчастих елементів 5 від вловлених забруднень із використаним намивним шаром. Осад, разом із частиною води вилучаються з корпусу 2 через дренажний трубопровід 19. Одночасно відключається дія магнітного поля на затримані забруднення в магнітному сепараційному пристрої 23, шляхом відкривання арматури на штуцерах подачі регенераційної води 24 і відведення 25 осаду забезпечується промивання сорбційних поверхонь магнітного сепараційного пристрою 23. Процес регенерації провадиться протягом короткого часу з мінімальною витратою регенераційної води. Після регенерації фільтр послідовно включається в режим намивання фільтруючого шару та фільтраційного очищення води. Відмінністю запропонованого технічне рішення УЗВ-намивний фільтр із магнітним активатором AQUA-F. 171 є поєднання магнітосорбційного вилучення забруднень із фільтруванням крізь намивний шар, при цьому використовується магнетит, активований активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒIΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенератора-пробіотика типу ОКСІДОЛ, і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського, який і використовується як сорбент домішок, котрі можуть не затримуватися намивним фільтраційним шаром. Введення активованого магнетиту призводить до збільшення значень градієнта редокс-потенціалу води до і після фільтрування і зміни параметрів середовища, що очищається з одночасною сорбцією на поверхні часток магнетиту забруднень. Таке поєднання дозволяє виключити можливість проходження води неочищеною, а сам магнетит вилучається разом з осадом утвореними на його поверхні високодисперсних та розчинених домішок в магнітному сепараційному пристрої, що зменшує "навантаження" на намивний фільтраційний шар і сприяє підвищенню вибірковості вилучення забруднень. Використання запропонованого пристрою УЗВ-намивний фільтр із магнітним активатором AQUA-F. 171 дозволяє збільшити значення градієнту редокс-потенціалу води до і після фільтрування, а також інтенсифікувати процес очищення, гарантувати стабільність високої ефективності вилучення забруднень, підвищує продуктивність у порівнянні з існуючими намивними фільтрами, адже зміна стану середовища за рахунок магнетитового сортування, що супроводжується підвищенням коефіцієнта селективності вилучення домішок дозволяє підвищити швидкість фільтраційного очищення, а також подовжується період фільтроциклу пристрою. Висока продуктивність технологічного процесу, який базується на використанні способу очистки води магнетитом, активованим активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенераторапробіотика типу ОКСІДОЛ, і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СlО2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського робить компактними очисні споруди, дозволяє збільшити значення градієнту редокс-потенціалу води до і після фільтрування і застосовувати повну автоматизацію керування процесами, що також сприяє підвищенню продуктивності і надійності очистки. Експлуатація запропонованого пристрою УЗВ-намивний фільтр із магнітним активатором AQUA-F.171 може провадитись в автоматичному режимі і не потребує використання фізичної 5 UA 121782 U 5 10 15 20 25 30 35 40 45 50 55 60 праці, а тому робота пристрою тривалий час може провадитись в автономному режимі, що позитивно впливає на економічні показники процесу очищення. Річний економічний ефект від впровадження і регламентної експлуатації запропонованого пристрою середньої продуктивності УЗВ-намивний фільтр із магнітним активатором AQUA3 F.171 усередненою продуктивністю, наприклад, 14 000,0…16 000,0 м /добу може складати 59 800,0…65 000,0 тис. грн./рік, в еквіваленті 2,30…2,50 млн. дол… США/рік (економія на кожному 1,0 куб. м. фітоочищеної природної або стічної води може реально складати 0,45…0,43 дол… США) за рахунок значної економії реагентів (зменшення витрат реагентів на 95…98 %), порівняно з типовими рішеннями і найближчим аналогом. Робота УЗВ-намивний фільтр із магнітним активатором AQUA-F.171 може провадитись в автоматичному режимі із дистанційним контролем і управлінням, а тому робота запропонованого пристрою тривалий час може провадитись в автономному режимі, особливо в відновлювальних системах фітодоочищення і знезаражування прісної і солонуватої води з поверхневих і підземних джерел водопостачання, а також глибокого очищення поверхневих і стічних вод для отримання води питної і технічної якості, очищення промислових, комунальних і дренажно-зливових стоків, кондиціювання води для бальнеологічно-оздоровчих комплексів і в системах зрошення і водного господарства УЗВ екологічно чистих закритих рибних ферм із замкненою системою водопостачання і продувкою отриманої в УЗВ біологічно-активованої води, що містить активний мул і природні ензими (природні ферменти-пробіотики) для відновлювального екологічного самоочищення малих річок і закритих водойм (біологічних ставків і водосховищ прісної води), створення гідророботизованих саморегулюючих фітосистем глибокого фітобіологічного очищення води за допомогою вищих водних рослин і вологолюбивих дерев, створення надійних самовідновлювальних блочно-модульних станцій очищення води для питних і господарчих цілей, для глибокого синергетичного доочищення води від пестицидів, біогенних сполук азоту, фосфору, залишків ліків, антибіотиків, пестицидів, присадок до палива, діоксинів, миш'яку, нафтопродуктів, радіоактивних домішок (ізотопів), меркаптанів і іонів важких металів (IBM) з поверхневих і закритих джерел водопостачання, для активації води в теплицях і для зрошення (поливу), або глибоке очищення води перед мембранною очисткою і опрісненням осмосом солонуватої води або морської води, шахтних вод і ропи, отримання активованої води із відновленими природними властивостями при комплексному використання пристрою УЗВнамивний фільтр із магнітним активатором AQUA-F.171 і католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова з окремим дозатором активаційної аерозолі діоксиду хлору (СІО 2) і/або іонованого повітря, активованого в іонаторі типу лампи-іонізатора конструкції Чижевського. Джерела інформації: 1. А. с. СРСР № 682246, ВОІД 23/26; 1975 р. 2. "Дегремон" Технические записки по проблемам воды т.і/под ред. Корюхиной Т.А., Чурбановой И.Н. М., Стройиздат 1983. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. УЗВ-намивний фільтр із магнітним активатором AQUA-F.171, який складається з трубопровідної лінії подачі води на очищення в герметичний корпус, в якому на вертикальному трубчатому обертовому валу розташовані тарілчасті фільтри намивного фільтраційного шару, системи підготовки і подачі намивної фільтраційної суспензії, трубопроводу відведення очищеної води, системи регенерування з обертовим приводом трубчатого обертового вала, який відрізняється тим, що додатково обладнаний системою магнітосорбційного вилучення забруднень, розташованою на трубопровідній лінії подачі води на очищення, яка включає комплекс підготовки і введення магнетитової суспензії та магнітний сепараційний пристрій. 2. УЗВ-намивний фільтр із магнітним активатором AQUA-F.171 за п. 1, який відрізняється тим, що комплекс підготовки і введення магнетитової суспензії включає ємність підготовки магнетитової суспензії, дозатор її введення в трубопровідну лінію подачі води на очищення до розташованого на ній магнітного сепараційного пристрою, який додатково обладнаний системою регенерування. 3. УЗВ-намивний фільтр із магнітним активатором AQUA-F.171 за п. 1 або п. 2, який відрізняється тим, що магнетитова суспензія активована активаційним розчином біодеструкторів-ензимів, який складається з високодисперсної суспензії кліноптилоліту і/або бруситу, і/або бентоніту, і/або цеоліту, і/або кізельгуру, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72×24Η2О, і/або комплексної літосуспензії типу ΕΝΖΥΜΒΙΟ-ΕΚΟ.28, яка в процентному співвідношенні складається з біорегенератора 6 UA 121782 U 5 пробіотика типу ОКСІДОЛ і/або біопрепаратів-деструкторів типу БАЙКАЛ ЕМ-1, і/або біопрепаратів типу МІКРОЗІМ, і/або біопорошку типу ЕПАРКО від 2 % до 8 % і високодисперсних наповнювачів-нанокаталізаторів кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72×24Η2О, від 82 % до 90 %, а також високодисперсного меленого бруситу від 2 % до 16 %, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера типу конструкції Филипчука-Пластунова, суміщеного з системою підготовки і подачі намивної суспензії, зблокованою з окремим дозатором активаційної аерозолі діоксиду хлору (СІО2) і/або іонованого повітря, активованою в іонаторі типу лампи-іонізатора конструкції Чижевського. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
