Формула / Реферат

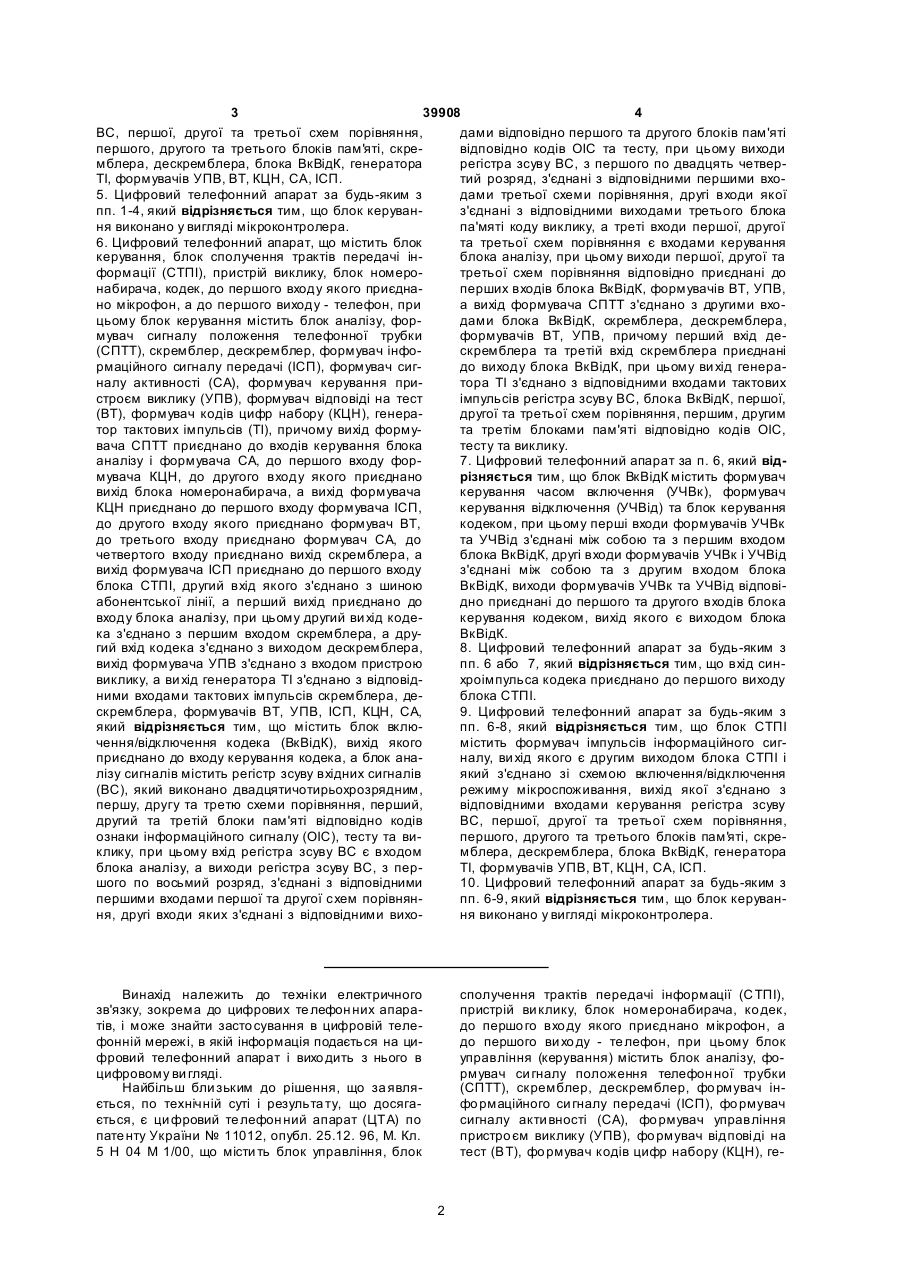

1. Цифровий телефонний апарат, що містить блок керування, блок сполучення трактів передачі інформації (СТПІ), пристрій виклику, блок номеронабирача, кодек, до першого входу якого приєднано мікрофон, а до першого виходу - телефон, при цьому блок керування містить блок аналізу, формувач сигналу положення телефонної трубки (СПТТ), скремблер, дескремблер, формувач інформаційного сигналу передачі (ІСП), формувач сигналу активності (СА), формувач керування пристроєм виклику (УПВ), формувач відповіді на тест (ВТ), формувач кодів цифр набору (КЦН), генератор тактових імпульсів (ТІ), причому вихід формувача СПТТ приєднано до входів управління блока аналізу і формувача СА, до першого входу формувача КЦН, до другого входу якого приєднано вихід блока номеронабирача, а вихід формувача КЦН приєднано до першого входу формувача ІСП, до другого входу якого приєднано формувач ВТ, до третього входу приєднано формувач СА, до четвертого входу приєднано вихід скремблера, а вихід формувача ІСП приєднано до першого входу блока СТПІ, другий вхід якого з'єднано з шиною абонентської лінії, а перший вихід приєднано до входу блока аналізу, при цьому другий вихід кодека з'єднано з першим входом скремблера, а другий вхід кодека з'єднано з виходом дескремблера, вихід формувача УПВ з'єднано з входом пристрою виклику, а вихід генератора ТІ з'єднано з відповідними входами тактових імпульсів скремблера, дескремблера, формувачів ВТ, УПВ, ІСП, КЦН, СА, який відрізняється тим, що містить блок включення/відключення кодека (ВкВідК), вихід якого приєднано до входу управління кодека, а блок аналізу містить регістр зсуву вхідних сигналів (ВС), який виконано восьмирозрядним, першу, другу та третю схеми порівняння, перший, другий та третій блоки пам'яті відповідно кодів ознаки інформаційного сигналу (ОІС), тесту та виклику, при цьому вхід регістра зсуву ВС є входом блока аналізу, а виходи регістра зсуву ВС, з першого по восьмий розряд, з'єднані з відповідними першими входами першої, другої та третьої схем порівняння, другі входи яких з'єднані з відповідними виходами відповідно першого, другого та третього блоків пам'яті відповідно кодів ОІС, теста та виклику, а треті входи першої, другої та третьої схем порівняння є входами керування блока аналізу, при цьому виходи першої, другої та третьої схем порівняння відповідно приєднані до перших входів блока ВкВідК, формувачів ВТ, УПВ, а вихід формувача СПТТ з'єднано з другими входами блока ВкВідК, скремблера, дескремблера, формувачів ВТ, УПВ, причому перший вхід дескремблера та третій вхід скремблера приєднано до виходу блока ВкВідК, при цьому вихід генератора ТІ з'єднано з відповідними входами тактових імпульсів регістра зсуву ВС, блока ВкВідК, першої, другої та третьої схем порівняння, першим, другим та третім блоками пам'яті відповідно кодів ОІС, тесту та виклику.

2. Цифровий телефонний апарат за п. 1, який відрізняється тим, що блок ВкВідК містить формувач керування часом включення (УЧВк), формувач керування часом відключення (УЧВід) та блок керування кодеком, при цьому перші входи формувачів УЧВк та УЧВід з'єднані між собою та з першим входом блока ВкВідК, другі входи формувачів УЧВк і УЧВід з'єднані між собою та з другим входом блока ВкВідК, виходи формувачів УЧВк та УЧВід відповідно з'єднані з першим та другим входами блока керування кодеком, вихід якого є виходом блока ВкВідК.

3. Цифровий телефонний апарат за будь-яким з пп. 1 або 2, який відрізняється тим, що вхід синхроімпульсу кодека приєднано до першого виходу блока СТПІ.

4. Цифровий телефонний апарат за будь-яким з пп. 1-3, який відрізняється тим, що блок СТПІ містить формувач імпульсів інформаційного сигналу, вихід якого є другим виходом блока СТПІ і який з'єднано зі схемою включення/відключення режиму мікроспоживання, вихід якої з'єднано з відповідними входами керування регістра зсуву ВС, першої, другої та третьої схем порівняння, першого, другого та третього блоків пам'яті, скремблера, дескремблера, блока ВкВідК, генератора ТІ, формувачів УПВ, ВТ, КЦН, СА, ІСП.

5. Цифровий телефонний апарат за будь-яким з пп. 1-4, який відрізняється тим, що блок керування виконано у вигляді мікроконтролера.

6. Цифровий телефонний апарат, що містить блок керування, блок сполучення трактів передачі інформації (СТПІ), пристрій виклику, блок номеронабирача, кодек, до першого входу якого приєднано мікрофон, а до першого виходу - телефон, при цьому блок керування містить блок аналізу, формувач сигналу положення телефонної трубки (СПТТ), скремблер, дескремблер, формувач інформаційного сигналу передачі (ІСП), формувач сигналу активності (СА), формувач керування пристроєм виклику (УПВ), формувач відповіді на тест (ВТ), формувач кодів цифр набору (КЦН), генератор тактових імпульсів (ТІ), причому вихід формувача СПТТ приєднано до входів керування блока аналізу і формувача СА, до першого входу формувача КЦН, до другого входу якого приєднано вихід блока номеронабирача, а вихід формувача КЦН приєднано до першого входу формувача ІСП, до другого входу якого приєднано формувач ВТ, до третього входу приєднано формувач СА, до четвертого входу приєднано вихід скремблера, а вихід формувача ІСП приєднано до першого входу блока СТПІ, другий вхід якого з'єднано з шиною абонентської лінії, а перший вихід приєднано до входу блока аналізу, при цьому другий вихід кодека з'єднано з першим входом скремблера, а другий вхід кодека з'єднано з виходом дескремблера, вихід формувача УПВ з'єднано з входом пристрою виклику, а вихід генератора ТІ з'єднано з відповідними входами тактових імпульсів скремблера, дескремблера, формувачів ВТ, УПВ, ІСП, КЦН, СА, який відрізняється тим, що містить блок включення/відключення кодека (ВкВідК), вихід якого приєднано до входу керування кодека, а блок аналізу сигналів містить регістр зсуву вхідних сигналів (ВС), який виконано двадцятичотирьохрозрядним, першу, другу та третю схеми порівняння, перший, другий та третій блоки пам'яті відповідно кодів ознаки інформаційного сигналу (ОІС), тесту та виклику, при цьому вхід регістра зсуву ВС є входом блока аналізу, а виходи регістра зсуву ВС, з першого по восьмий розряд, з'єднані з відповідними першими входами першої та другої схем порівняння, другі входи яких з'єднані з відповідними виходами відповідно першого та другого блоків пам'яті відповідно кодів ОІС та тесту, при цьому виходи регістра зсуву ВС, з першого по двадцять четвертий розряд, з'єднані з відповідними першими входами третьої схеми порівняння, другі входи якої з'єднані з відповідними виходами третього блока па'мяті коду виклику, а треті входи першої, другої та третьої схем порівняння є входами керування блока аналізу, при цьому виходи першої, другої та третьої схем порівняння відповідно приєднані до перших входів блока ВкВідК, формувачів ВТ, УПВ, а вихід формувача СПТТ з'єднано з другими входами блока ВкВідК, скремблера, дескремблера, формувачів ВТ, УПВ, причому перший вхід дескремблера та третій вхід скремблера приєднані до виходу блока ВкВідК, при цьому вихід генератора ТІ з'єднано з відповідними входами тактових імпульсів регістра зсуву ВС, блока ВкВідК, першої, другої та третьої схем порівняння, першим, другим та третім блоками пам'яті відповідно кодів ОІС, тесту та виклику.

7. Цифровий телефонний апарат за п. 6, який відрізняється тим, що блок ВкВідК містить формувач керування часом включення (УЧВк), формувач керування відключення (УЧВід) та блок керування кодеком, при цьому перші входи формувачів УЧВк та УЧВід з'єднані між собою та з першим входом блока ВкВідК, другі входи формувачів УЧВк і УЧВід з'єднані між собою та з другим входом блока ВкВідК, виходи формувачів УЧВк та УВід відповідно приєднані до першого та другого входів блока керування кодеком, вихід якого є виходом блока ВкВідК.

8. Цифровий телефонний апарат за будь-яким з пп. 6 або  7, який відрізняється тим, що вхід синхроімпульса кодека приєднано до першого виходу блока СТПІ.

9. Цифровий телефонний апарат за будь-яким з пп. 6-8, який відрізняється тим, що блок СТПІ містить формувач імпульсів інформаційного сигналу, вихід якого є другим виходом блока СТПІ і який з'єднано зі схемою включення/відключення режиму мікроспоживання, вихід якої з'єднано з відповідними входами керування регістра зсуву ВС, першої, другої та третьої схем порівняння, першого, другого та третього блоків пам'яті, скремблера, дескремблера, блока ВкВідК, генератора ТІ, формувачів УПВ, ВТ, КЦН, СА, ІСП.

10. Цифровий телефонний апарат за будь-яким з пп. 6-9, який відрізняється тим, що блок керування виконано у вигляді мікроконтролера.

Текст

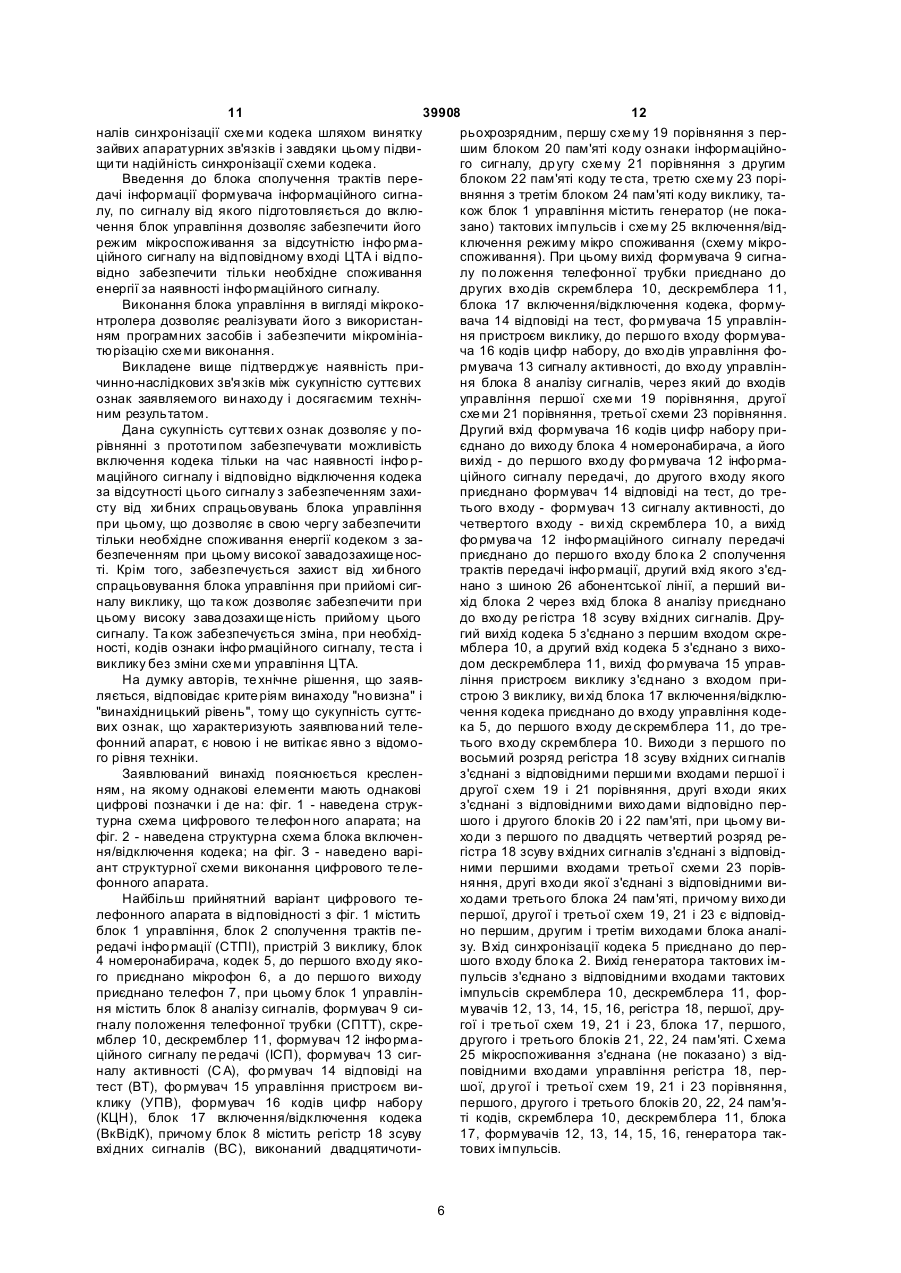

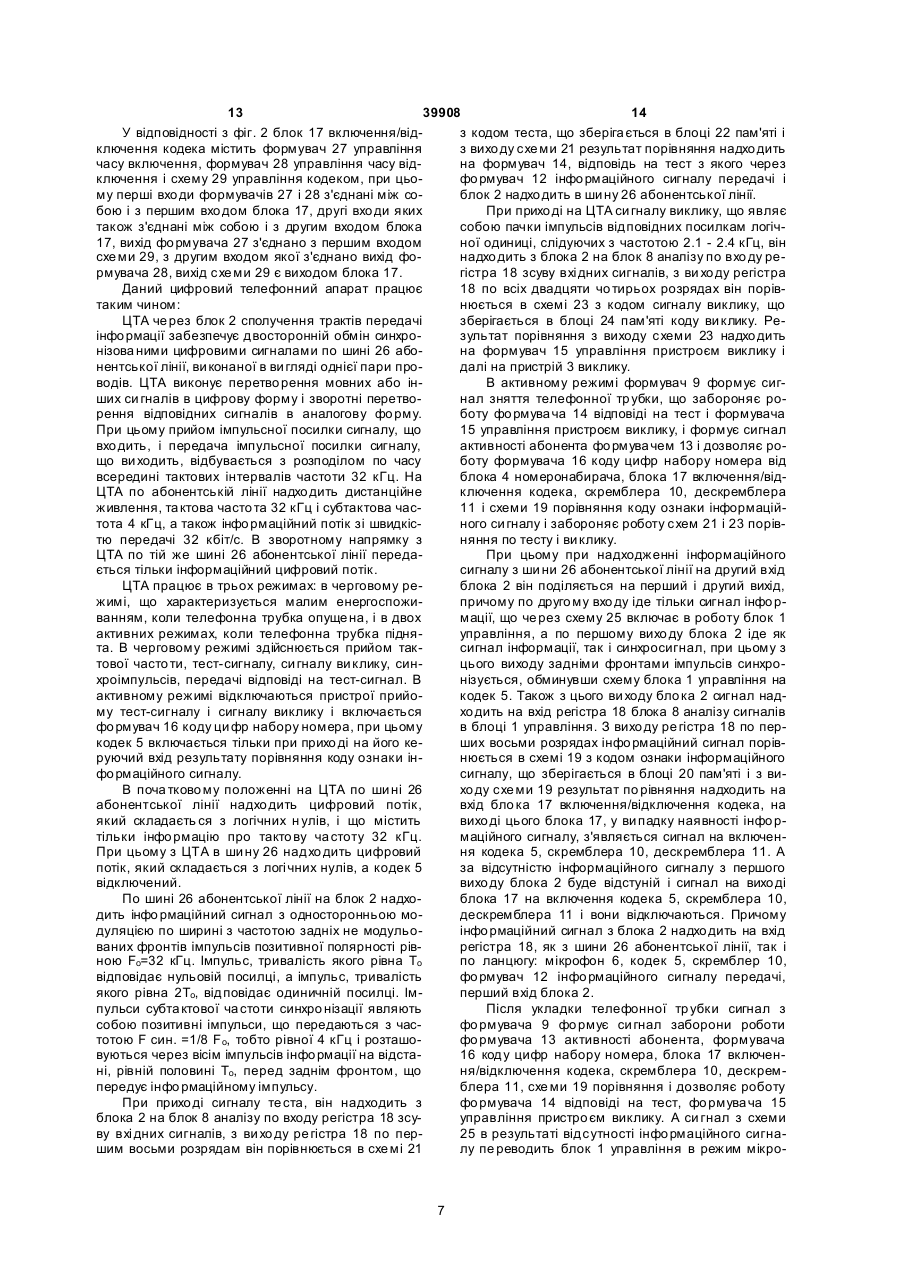

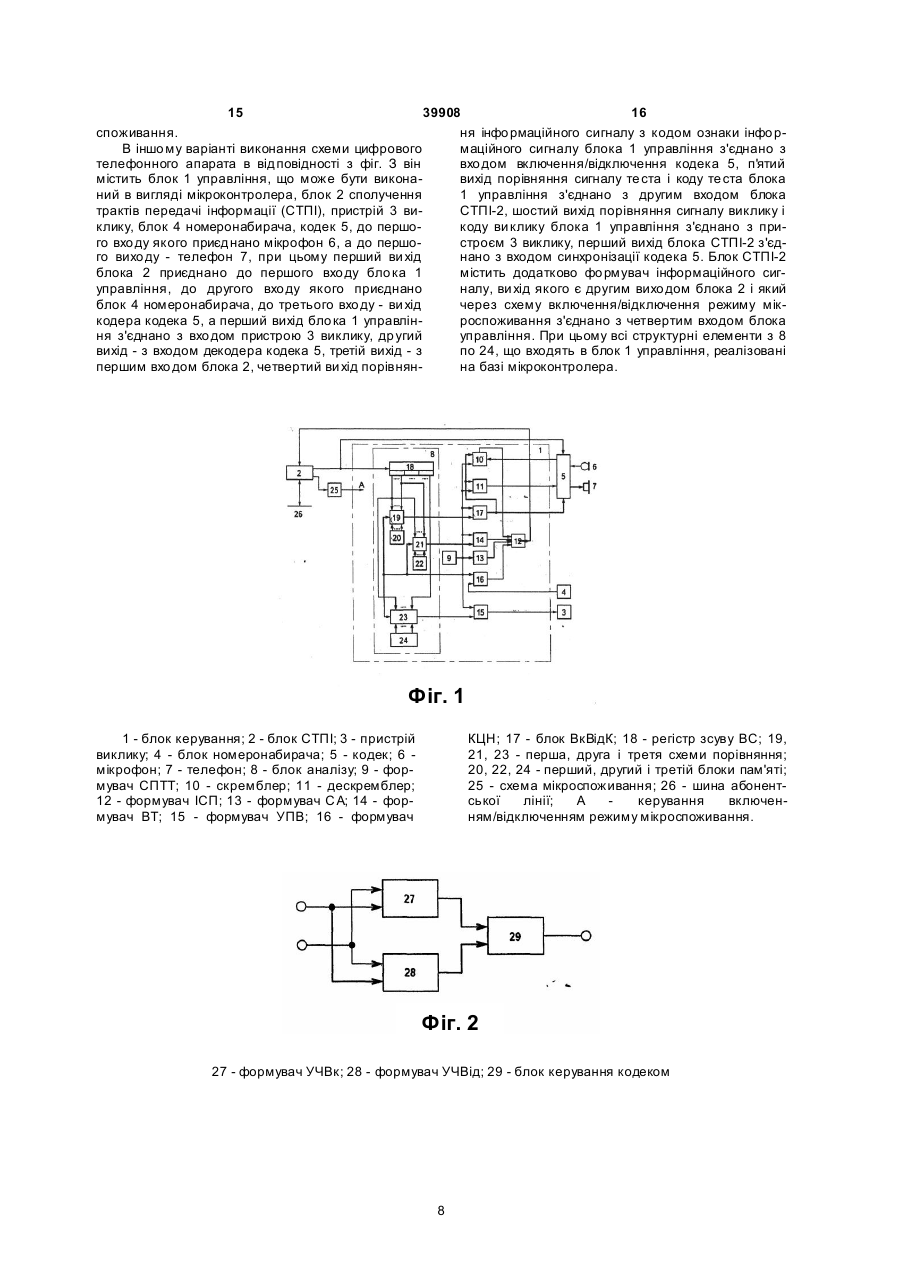

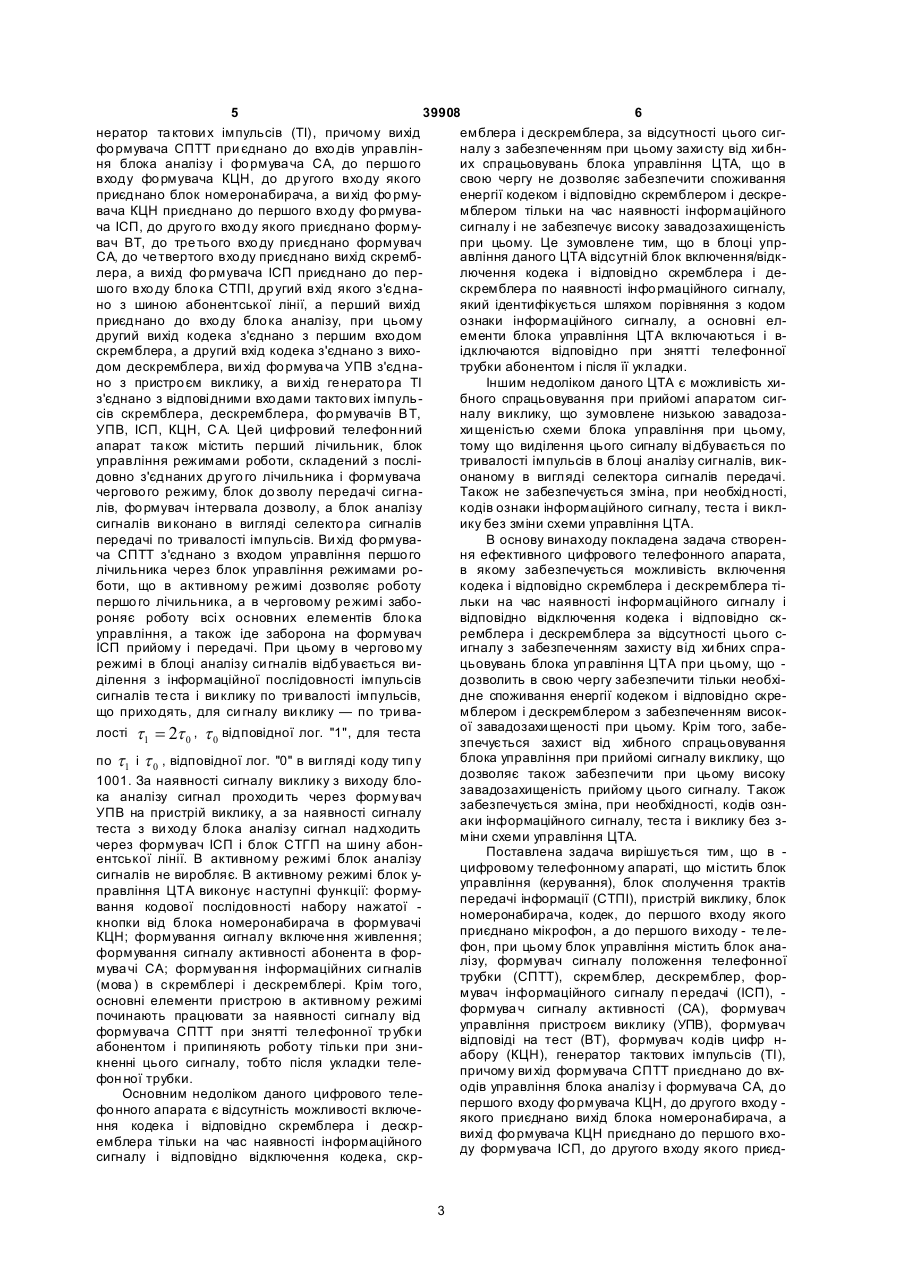

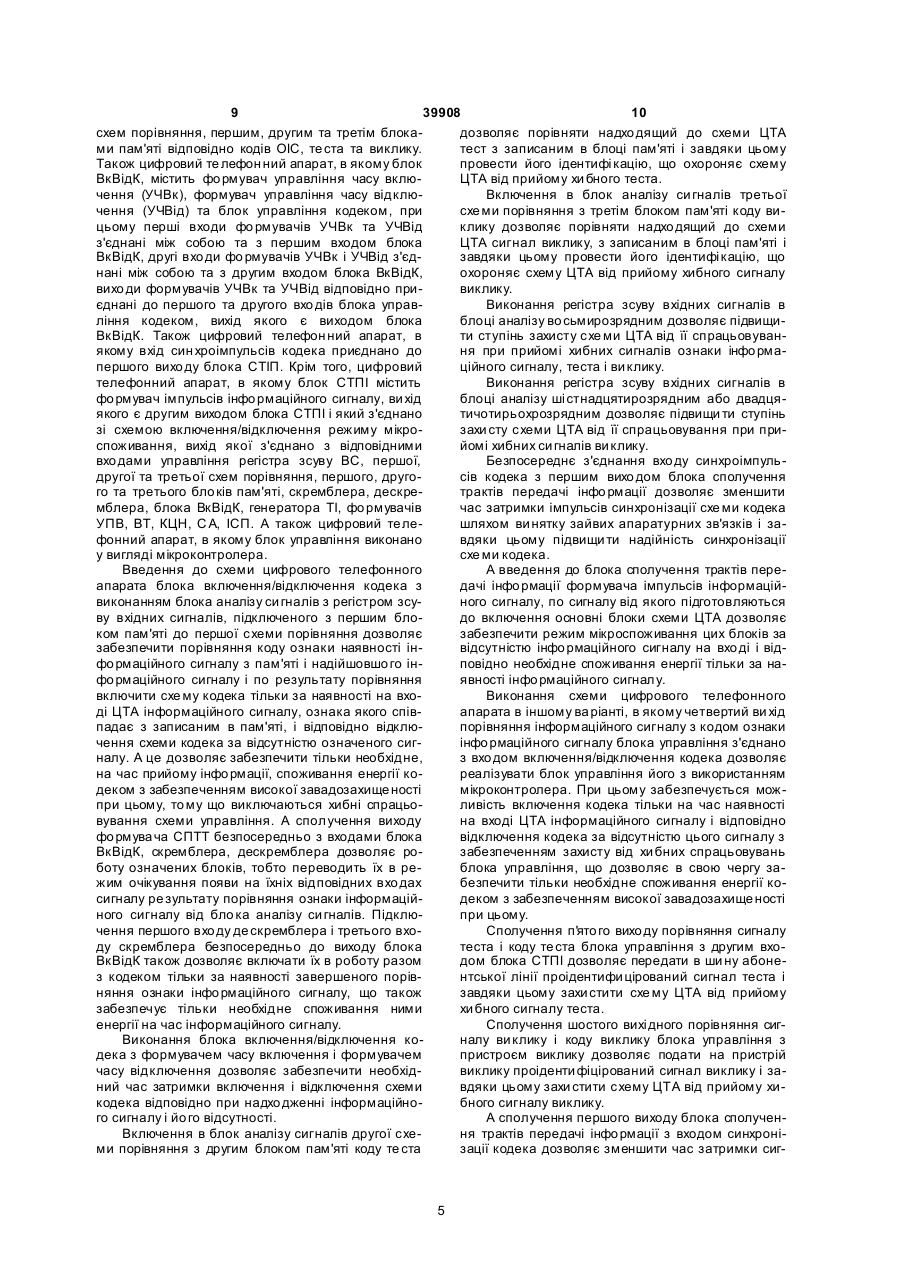

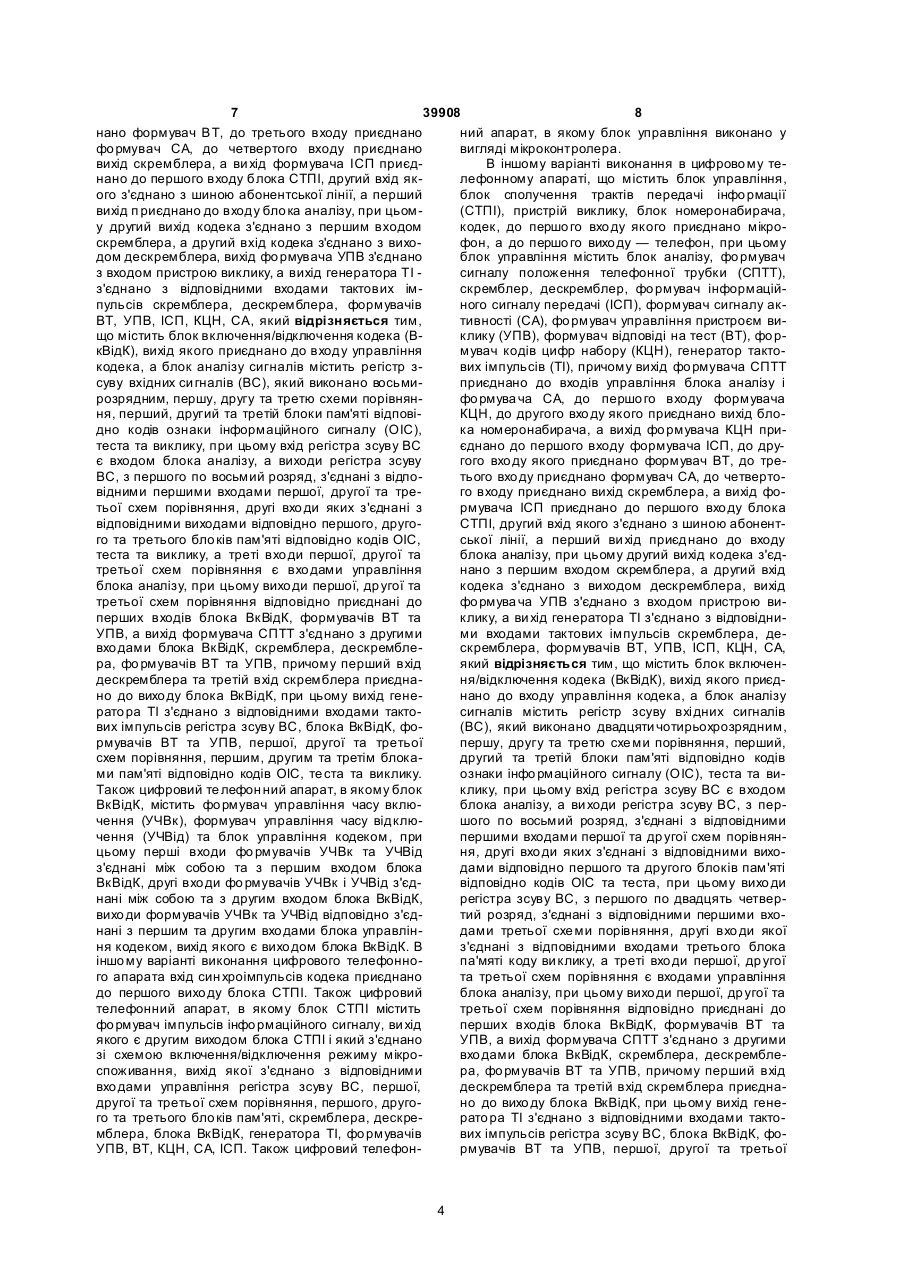

1. Цифровий телефонний апарат, що містить блок керування, блок сполучення трактів передачі інформації (СТПІ), пристрій виклику, блок номеронабирача, кодек, до першого входу якого приєднано мікрофон, а до першого виходу - телефон, при цьому блок керування містить блок аналізу, формувач сигналу положення телефонної трубки (СПТТ), скремблер, дескремблер, формувач інформаційного сигналу передачі (ІСП), формувач сигналу активності (СА), формувач керування пристроєм виклику (УПВ), формувач відповіді на тест (ВТ), формувач кодів цифр набору (КЦН), генератор тактових імпульсів (ТІ), причому вихід формувача СПТТ приєднано до входів управління блока аналізу і формувача СА, до першого входу формувача КЦН, до другого входу якого приєднано вихід блока номеронабирача, а вихід формувача КЦН приєднано до першого входу формувача ІСП, до другого входу якого приєднано формувач ВТ, до третього входу приєднано формувач СА, до четвертого входу приєднано вихід скремблера, а вихід формувача ІСП приєднано до першого входу блока СТПІ, другий вхід якого з'єднано з шиною абонентської лінії, а перший вихід приєднано до входу блока аналізу, при цьому другий вихід кодека з'єднано з першим входом скремблера, а другий вхід кодека з'єднано з виходом дескремблера, вихід формувача УПВ з'єднано з входом пристрою виклику, а вихід генератора ТІ з'єднано з відповідними входами тактових імпульсів скремблера, дескремблера, формувачів ВТ, УПВ, ІСП, КЦН, СА, який відрізняється тим, що містить блок включення/відключення кодека (ВкВідК), вихід якого приєднано до входу управління кодека, а блок аналізу містить регістр 2 (19) 1 3 39908 4 ВС, першої, другої та третьої схем порівняння, дами відповідно першого та другого блоків пам'яті першого, другого та третього блоків пам'яті, скревідповідно кодів ОІС та тесту, при цьому виходи мблера, дескремблера, блока ВкВідК, генератора регістра зсуву ВС, з першого по двадцять четверТІ, формувачів УПВ, ВТ, КЦН, СА, ІСП. тий розряд, з'єднані з відповідними першими вхо5. Цифровий телефонний апарат за будь-яким з дами третьої схеми порівняння, другі входи якої пп. 1-4, який відрізняється тим, що блок керуванз'єднані з відповідними виходами третього блока ня виконано у вигляді мікроконтролера. па'мяті коду виклику, а треті входи першої, другої 6. Цифровий телефонний апарат, що містить блок та третьої схем порівняння є входами керування керування, блок сполучення трактів передачі інблока аналізу, при цьому виходи першої, другої та формації (СТПІ), пристрій виклику, блок номеротретьої схем порівняння відповідно приєднані до набирача, кодек, до першого входу якого приєднаперших входів блока ВкВідК, формувачів ВТ, УПВ, но мікрофон, а до першого виходу - телефон, при а вихід формувача СПТТ з'єднано з другими вхоцьому блок керування містить блок аналізу, фордами блока ВкВідК, скремблера, дескремблера, мувач сигналу положення телефонної трубки формувачів ВТ, УПВ, причому перший вхід де(СПТТ), скремблер, дескремблер, формувач інфоскремблера та третій вхід скремблера приєднані рмаційного сигналу передачі (ІСП), формувач сигдо виходу блока ВкВідК, при цьому ви хід генераналу активності (СА), формувач керування притора ТІ з'єднано з відповідними входами тактових строєм виклику (УПВ), формувач відповіді на тест імпульсів регістра зсуву ВС, блока ВкВідК, першої, (ВТ), формувач кодів цифр набору (КЦН), генерадругої та третьої схем порівняння, першим, другим тор тактових імпульсів (ТІ), причому вихід формута третім блоками пам'яті відповідно кодів ОІС, вача СПТТ приєднано до входів керування блока тесту та виклику. аналізу і формувача СА, до першого входу фор7. Цифровий телефонний апарат за п. 6, який відмувача КЦН, до другого входу якого приєднано різняється тим, що блок ВкВідК містить формувач вихід блока номеронабирача, а вихід формувача керування часом включення (УЧВк), формувач КЦН приєднано до першого входу формувача ІСП, керування відключення (УЧВід) та блок керування до другого входу якого приєднано формувач ВТ, кодеком, при цьому перші входи формувачів УЧВк до третього входу приєднано формувач СА, до та УЧВід з'єднані між собою та з першим входом четвертого входу приєднано вихід скремблера, а блока ВкВідК, другі входи формувачів УЧВк і УЧВід вихід формувача ІСП приєднано до першого входу з'єднані між собою та з другим входом блока блока СТПІ, другий вхід якого з'єднано з шиною ВкВідК, виходи формувачів УЧВк та УЧВід відповіабонентської лінії, а перший вихід приєднано до дно приєднані до першого та другого входів блока входу блока аналізу, при цьому другий ви хід кодекерування кодеком, вихід якого є виходом блока ка з'єднано з першим входом скремблера, а друВкВідК. гий вхід кодека з'єднано з виходом дескремблера, 8. Цифровий телефонний апарат за будь-яким з вихід формувача УПВ з'єднано з входом пристрою пп. 6 або 7, який відрізняється тим, що вхід синвиклику, а ви хід генератора ТІ з'єднано з відповідхроімпульса кодека приєднано до першого виходу ними входами тактових імпульсів скремблера, деблока СТПІ. скремблера, формувачів ВТ, УПВ, ІСП, КЦН, СА, 9. Цифровий телефонний апарат за будь-яким з який відрізняється тим, що містить блок вклюпп. 6-8, який відрізняється тим, що блок СТПІ чення/відключення кодека (ВкВідК), вихід якого містить формувач імпульсів інформаційного сигприєднано до входу керування кодека, а блок ананалу, ви хід якого є другим виходом блока СТПІ і лізу сигналів містить регістр зсуву вхідних сигналів який з'єднано зі схемою включення/відключення (ВС), який виконано двадцятичотирьохрозрядним, режиму мікроспоживання, вихід якої з'єднано з першу, другу та третю схеми порівняння, перший, відповідними входами керування регістра зсуву другий та третій блоки пам'яті відповідно кодів ВС, першої, другої та третьої схем порівняння, ознаки інформаційного сигналу (ОІС), тесту та випершого, другого та третього блоків пам'яті, скреклику, при цьому вхід регістра зсуву ВС є входом мблера, дескремблера, блока ВкВідК, генератора блока аналізу, а виходи регістра зсуву ВС, з перТІ, формувачів УПВ, ВТ, КЦН, СА, ІСП. шого по восьмий розряд, з'єднані з відповідними 10. Цифровий телефонний апарат за будь-яким з першими входами першої та другої схем порівнянпп. 6-9, який відрізняється тим, що блок керування, другі входи яких з'єднані з відповідними вихоня виконано у вигляді мікроконтролера. Винахід належить до техніки електричного зв'язку, зокрема до цифрових те лефон них апаратів, і може знайти засто сування в цифровій телефонній мережі, в якій інформація подається на цифровий телефонний апарат і вихо дить з нього в цифровому ви гляді. Найбільш бли зьким до рішення, що за являється, по технічній суті і результа ту, що досягається, є ци фровий те лефон ний апарат (ЦТА) по пате нту України № 11012, опубл. 25.12. 96, М. Кл. 5 Н 04 М 1/00, що місти ть блок управління, блок сполучення трактів передачі інформації (С ТПІ), пристрій ви клику, блок номеронабирача, ко дек, до першо го вхо ду якого приєднано мікрофон, а до першого ви хо ду - те лефон, при цьому блок управління (керування) містить блок аналізу, формувач си гналу положення телефон ної трубки (СПТТ), скремблер, дескремблер, фо рмувач інфо рмаційного си гналу передачі (ІСП), фо рмувач сигналу акти вності (СА), фо рмувач управління пристро єм виклику (УПВ), фо рмувач відпові ді на тест (ВТ), фо рмувач кодів цифр набору (КЦН), ге 2 5 39908 6 нератор та ктови х імпульсів (ТІ), причому вихід емблера і дескремблера, за відсутності цього сигфо рмувача СПТТ при єднано до вхо дів управлінналу з забезпеченням при цьому захи сту від хи бння блока аналізу і фо рмува ча СА, до першо го их спрацьовувань блока управління ЦТА, що в входу фо рмувача КЦН, до др угого вхо ду якого свою чергу не дозволяє забезпечити споживання приєднано блок номеронабирача, а ви хід фо рмуенергії кодеком і відповідно скремблером і дескревача КЦН приєднано до першого вхо ду фо рмувамблером тільки на час наявності інформаційного ча ІСП, до друго го вхо ду якого приєднано формусигналу і не забезпечує високу завадозахищеність вач ВТ, до тре тього вхо ду приєднано формувач при цьому. Це зумовлене тим, що в блоці упрСА, до че твертого вхо ду приєднано вихід скрембавління даного ЦТА відсутній блок включення/відклера, а вихід фо рмувача ІСП приєднано до перлючення кодека і відповідно скремблера і дешо го вхо ду бло ка СТПІ, др угий вхід якого з'єднаскремблера по наявності інфо рмаційного сигналу, но з шиною абонентської лінії, а перший вихід який ідентифікується шляхом порівняння з кодом приєднано до вхо ду бло ка аналізу, при цьому ознаки інформаційного сигналу, а основні елдругий вихід кодека з'єднано з першим вхо дом ементи блока управління ЦТА включаються і вскремблера, а другий вхід кодека з'єднано з вихоідключаются відповідно при знятті телефонної дом дескремблера, ви хід фо рмува ча УПВ з'єднатрубки абонентом і після її укладки. но з пристро єм виклику, а ви хід ге нерато ра ТІ Іншим недоліком даного ЦТА є можливість хиз'єднано з відпові дними вхо дами такто вих імпульбного спрацьовування при прийомі апаратом сигсів скремблера, дескремблера, фо рмувачів ВТ, налу виклику, що зумовлене низькою завадозаУПВ, ІСП, КЦН, С А. Цей цифровий телефон ний хи щеністью схеми блока управління при цьому, апарат та кож містить перший лічильник, блок тому що виділення цього сигналу ві дбувається по управління режимами роботи, складений з послітривалості імпульсів в блоці аналізу сигналів, викдовно з'єднаних др уго го лічильника і формувача онаному в вигляді селектора сигналів передачі. чергово го режиму, блок до зволу передачі сигнаТакож не забезпечується зміна, при необхідності, лів, фо рмувач інтервала дозволу, а блок аналізу кодів ознаки інформаційного сигналу, теста і виклсигналів ви конано в вигляді селекто ра сигналів ику без зміни схеми управління ЦТА. передачі по тривалості імпульсів. Ви хід фо рмуваВ основу винаходу покладена задача створенча СПТТ з'єднано з входом управління першо го ня ефективного цифрового телефонного апарата, лічильника через блок управління режимами ров якому забезпечується можливість включення боти, що в активному ре жимі дозволяє роботу кодека і відповідно скремблера і дескремблера тіпершо го лічильника, а в черговому ре жимі забольки на час наявності інформаційного сигналу і роняє роботу всі х основних елементів бло ка відповідно відключення кодека і відповідно скуправління, а також іде заборона на формувач ремблера і дескремблера за відсутності цього сІСП прийому і передачі. При цьому в чергово му игналу з забезпеченням захисту від хи бних спрарежимі в блоці аналізу си гналів відбувається вицьовувань блока уп равління ЦТА при цьому, що ділення з інформаційної послідовності імпульсів дозволить в свою чергу забезпечити тільки необхісигналів те ста і ви клику по три валості імпульсів, дне споживання енергії кодеком і відповідно скрещо прихо дять, для си гналу ви клику — по три вамблером і дескремблером з забезпеченням високої завадозахи щеності при цьому. Крім того, забелості t1 = 2t 0 , t 0 відповідної лог. "1", для теста зпечується захист від хибного спрацьовування блока управління при прийомі сигналу виклику, що по t1 i t 0 , відповідної лог. "0" в ви гляді коду тип у дозволяє також забезпечити при цьому високу 1001. За наявності сигналу виклику з виходу блозавадозахищеність прийому цього сигналу. Також ка аналізу сигнал проходи ть через формувач забезпечується зміна, при необхідності, кодів ознУПВ на пристрій виклику, а за наявності сигналу аки інформаційного сигналу, теста і виклику без зтеста з ви ходу блока аналізу сигнал надходить міни схеми управління ЦТА. через формувач ІСП і блок СТГП на шину абонПоставлена задача вирішується тим, що в ентської лінії. В активному режимі блок аналізу цифровому телефонному апараті, що містить блок сигналів не виробляє. В активному режимі блок ууправління (керування), блок сполучення трактів правління ЦТА виконує н аступні функції: формупередачі інформації (СТПІ), пристрій виклику, блок вання кодової послідовності набору нажатої номеронабирача, кодек, до першого входу якого кнопки від блока номеронабирача в формувачі приєднано мікрофон, а до першого виходу - те леКЦН; формування сигналу включе ння живлення; фон, при цьому блок управління містить блок анаформування сигналу активності абонента в форлізу, формувач сигналу положення телефонної мува чі СА; формуван ня інформаційних си гналів трубки (СПТТ), скремблер, дескремблер, фор(мова ) в скремблері і дескремблері. Крім того, мувач інформаційного сигналу п ередачі (ІСП), основні елементи пристрою в активному режимі формува ч сигналу активності (СА), формувач починають працювати за наявності сигналу від управління пристроєм виклику (УПВ), формувач формувача СПТТ при знятті телефонної тр убк и відповіді на тест (ВТ), формувач кодів цифр набонентом і припиняють роботу тільки при зниабору (КЦН), генератор тактових імпульсів (ТІ), кненні цього сигналу, тобто після укладки телепричому ви хід формувача СПТТ приєднано до вхфон ної трубки. одів управління блока аналізу і формувача СА, до Основним недоліком даного цифрового телепершого входу фо рмувача КЦН, до другого входу фо нного апарата є відсутність можливості включеякого приєднано вихід блока номеронабирача, а ння кодека і відповідно скремблера і дескрвихі д фо рмувача КЦН приєднано до першого вхоемблера тільки на час наявності інформаційного ду формувача ІСП, до другого входу якого приєдсигналу і відповідно відключення кодека, скр 3 7 39908 8 нано формувач ВТ, до третього входу приєднано ний апарат, в якому блок управління виконано у фо рмувач СА, до четвертого входу приєднано вигляді мікроконтролера. вихід скремблера, а ви хід формувача ІСП приєдВ іншому варіанті виконання в цифрово му тенано до першого входу блока СТПІ, другий вхід яклефонному апараті, що містить блок управління, ого з'єднано з шиною абонентської лінії, а перший блок сполучення трактів передачі інфо рмації вихід п риєднано до входу бло ка аналізу, при цьом(СТПІ), пристрій виклику, блок номеронабирача, у другий вихід кодека з'єднано з першим входом кодек, до першо го вхо ду якого приєднано мікроскремблера, а другий вхід кодека з'єднано з вихофон, а до першо го вихо ду — телефон, при цьому дом дескремблера, вихід фо рмувача УПВ з'єднано блок управління містить блок аналізу, фо рмувач з входом пристрою виклику, а вихід генератора ТІ сигналу положення телефонної трубки (СПТТ), з'єднано з відповідними входами тактових імскремблер, дескремблер, фо рмувач інформаційпульсів скремблера, дескремблера, формувачів ного сигналу передачі (ІСП), формувач сигналу акВТ, УПВ, ІСП, КЦН, СА, який відрізняється тим, тивності (СА), фо рмувач управління пристроєм вищо містить блок включення/відключення кодека (Вклику (УПВ), формувач відповіді на тест (ВТ), фо ркВідК), вихід якого приєднано до входу управління мувач кодів цифр набору (КЦН), генератор тактокодека, а блок аналізу сигналів містить регістр звих імпульсів (ТІ), причому вихід фо рмувача СПТТ суву вхідних си гналів (ВС), який виконано восьмиприєднано до входів управління блока аналізу і розрядним, першу, другу та третю схеми порівнянфо рмува ча СА, до першо го входу формувача ня, перший, другий та третій блоки пам'яті відповіКЦН, до другого вхо ду якого приєднано вихід блодно кодів ознаки інформаційного сигналу (ОІС), ка номеронабирача, а вихід фо рмувача КЦН притеста та виклику, при цьому вхід регістра зсуву ВС єднано до першого входу формувача ІСП, до друє входом блока аналізу, а виходи регістра зсуву гого вхо ду якого приєднано формувач ВТ, до треВС, з першого по восьмий розряд, з'єднані з відпотього вхо ду приєднано формувач СА, до четвертовідними першими входами першої, другої та трего входу приєднано вихід скремблера, а вихід фотьої схем порівняння, другі вхо ди яких з'єднані з рмувача ІСП приєднано до першого вхо ду блока відповідними виходами відповідно першого, другоСТПІ, другий вхід якого з'єднано з шиною абонентго та третього бло ків пам'яті відповідно кодів ОІС, ської лінії, а перший ви хід приєднано до входу теста та виклику, а треті вхо ди першої, другої та блока аналізу, при цьому другий вихід кодека з'єдтретьої схем порівняння є вхо дами управління нано з першим входом скремблера, а другий вхід блока аналізу, при цьому вихо ди першої, др угої та кодека з'єднано з виходом дескремблера, вихід третьої схем порівняння відповідно приєднані до фо рмува ча УПВ з'єднано з входом пристрою виперших входів блока ВкВідК, формувачів ВТ та клику, а ви хід генератора ТІ з'єднано з відповідниУПВ, а вихід формувача СПТТ з'єднано з другими ми входами тактових імпульсів скремблера, девхо дами блока ВкВідК, скремблера, дескремблескремблера, формувачів ВТ, УПВ, ІСП, КЦН, СА, ра, фо рмувачів ВТ та УПВ, причому перший вхід який відрізняється тим, що містить блок включендескремблера та третій вхід скремблера приєднаня/відключення кодека (ВкВідК), вихід якого приєдно до вихо ду блока ВкВідК, при цьому вихід гененано до входу управління кодека, а блок аналізу рато ра ТІ з'єднано з відповідними входами тактосигналів містить регістр зсуву вхі дних сигналів вих імпульсів регістра зсуву ВС, блока ВкВідК, фо(ВС), який виконано двадцяти чотирьохрозрядним, рмувачів ВТ та УПВ, першої, другої та третьої першу, другу та третю схе ми порівняння, перший, схем порівняння, першим, другим та третім блокадругий та третій блоки пам'яті відповідно кодів ми пам'яті відповідно кодів ОІС, те ста та виклику. ознаки інфо рмаційного сигналу (ОІС), теста та виТакож цифровий те лефон ний апарат, в якому блок клику, при цьому вхід регістра зсуву ВС є входом ВкВідК, містить фо рмувач управління часу вклюблока аналізу, а ви ходи регістра зсуву ВС, з перчення (УЧВк), формувач управління часу відклюшого по восьмий розряд, з'єднані з відповідними чення (УЧВід) та блок управління кодеком, при першими входами першої та др угої схем порівнянцьому перші входи фо рмувачів УЧВк та УЧВід ня, другі вхо ди яких з'єднані з відповідними вихоз'єднані між собою та з першим входом блока дами відповідно першого та другого блоків пам'яті ВкВідК, другі вхо ди фо рмувачів УЧВк і УЧВід з'єдвідповідно кодів ОІС та теста, при цьому вихо ди нані між собою та з другим входом блока ВкВідК, регістра зсуву ВС, з першого подвадцять четвервихо ди формувачів УЧВк та УЧВід відповідно з'єдтий розряд, з'єднані з відповідними першими вхонані з першим та другим вхо дами блока управліндами третьої схе ми порівняння, другі вхо ди якої ня кодеком, вихід якого є вихо дом блока ВкВідК. В з'єднані з відповідними входами третього блока іншо му варіанті виконання цифрового телефоннопа'мяті коду ви клику, а треті вхо ди першої, др угої го апарата вхід син хроімпульсів кодека приєднано та третьої схем порівняння є входами управління до першого вихо ду блока СТПІ. Також цифровий блока аналізу, при цьому вихо ди першої, др угої та телефонний апарат, в якому блок СТПІ містить третьої схем порівняння відповідно приєднані до фо рмувач імпульсів інфо рмаційного сигналу, ви хід перших входів блока ВкВідК, формувачів ВТ та якого є другим виходом блока СТПІ і який з'єднано УПВ, а вихід формувача СПТТ з'єднано з другими зі схемою включення/відключення режиму мікровхо дами блока ВкВідК, скремблера, дескремблеспоживання, вихід якої з'єднано з відповідними ра, фо рмувачів ВТ та УПВ, причому перший вхід вхо дами управління регістра зсуву ВС, першої, дескремблера та третій вхід скремблера приєднадругої та третьої схем порівняння, першого, другоно до вихо ду блока ВкВідК, при цьому вихід генего та третього бло ків пам'яті, скремблера, дескрерато ра ТІ з'єднано з відповідними входами тактомблера, блока ВкВідК, генератора ТІ, фо рмувачів вих імпульсів регістра зсуву ВС, блока ВкВідК, фоУПВ, ВТ, КЦН, СА, ІСП. Також цифровий телефонрмувачів ВТ та УПВ, першої, другої та третьої 4 9 39908 10 схем порівняння, першим, другим та третім блокадозволяє порівняти надхо дящий до схеми ЦТА ми пам'яті відповідно кодів ОІС, те ста та виклику. тест з записаним в блоці пам'яті і завдяки цьому Також цифровий те лефон ний апарат, в якому блок провести його ідентифі кацію, що охороняє схему ВкВідК, містить фо рмувач управління часу вклюЦТА від прийому хи бного теста. чення (УЧВк), формувач управління часу відклюВключення в блок аналізу си гналів третьої чення (УЧВід) та блок управління кодеком, при схе ми порівняння з третім блоком пам'яті коду вицьому перші входи фо рмувачів УЧВк та УЧВід клику дозволяє порівняти надхо дящий до схеми з'єднані між собою та з першим входом блока ЦТА сигнал виклику, з записаним в блоці пам'яті і ВкВідК, другі вхо ди фо рмувачів УЧВк і УЧВід з'єдзавдяки цьому провести його ідентифі кацію, що нані між собою та з другим входом блока ВкВідК, охороняє схему ЦТА від прийому хибного сигналу вихо ди формувачів УЧВк та УЧВід відповідно привиклику. єднані до першого та другого вхо дів блока управВиконання регістра зсуву вхідних сигналів в ління кодеком, вихід якого є виходом блока блоці аналізу во сьмирозрядним дозволяє підвищиВкВідК. Також цифровий телефон ний апарат, в ти ступінь захисту схе ми ЦТА від її спрацьовуванякому вхід син хроімпульсів кодека приєднано до ня при прийомі хибних сигналів ознаки інфо рмапершого вихо ду блока СТІП. Крім того, цифровий ційного сигналу, теста і ви клику. телефонний апарат, в якому блок СТПІ містить Виконання регістра зсуву вхідних сигналів в фо рмувач імпульсів інфо рмаційного сигналу, ви хід блоці аналізу ші стнадцятирозрядним або двадцяякого є другим виходом блока СТПІ і який з'єднано тичотирьохрозрядним дозволяє підвищи ти ступінь зі схемою включення/відключення режиму мікрозахи сту схеми ЦТА від її спрацьовування при приспоживання, вихід якої з'єднано з відповідними йомі хибних си гналів ви клику. вхо дами управління регістра зсуву ВС, першої, Безпосереднє з'єднання вхо ду синхроімпульдругої та третьої схем порівняння, першого, другосів кодека з першим вихо дом блока сполучення го та третього бло ків пам'яті, скремблера, дескретрактів передачі інфо рмації дозволяє зменшити мблера, блока ВкВідК, генератора ТІ, фо рмувачів час затримки імпульсів синхронізації схе ми кодека УПВ, ВТ, КЦН, С А, ІСП. А також цифровий телешляхом ви нятку зайвих апаратурних зв'язків і зафонний апарат, в якому блок управління виконано вдяки цьому підвищи ти надійність синхронізації у вигляді мікроконтролера. схе ми кодека. Введення до схеми цифрового телефонного А введення до блока сполучення трактів переапарата блока включення/відключення кодека з дачі інфо рмації формувача імпульсів інформаційвиконанням блока аналізу си гналів з регістром зсуного сигналу, по сигналу від якого підготовляються ву вхідних сигналів, підключеного з першим блодо включення основні блоки схеми ЦТА дозволяє ком пам'яті до першої схеми порівняння дозволяє забезпечити режим мікроспоживання цих блоків за забезпечити порівняння коду ознаки наявності інвідсутністю інфо рмаційного сигналу на вхо ді і відфо рмаційного сигналу з пам'яті і надійшовшо го інповідно необхідне споживання енергії тільки за нафо рмаційного сигналу і по результату порівняння явності інфо рмаційного сигналу. включити схе му кодека тільки за наявності на вхоВиконання схеми цифрового телефонного ді ЦТА інформаційного сигналу, ознака якого співапарата в іншому ва ріанті, в якому четвертий ви хід падає з записаним в пам'яті, і відповідно відклюпорівняння інформаційного сигналу з кодом ознаки чення схеми кодека за відсутністю означеного сигінфо рмаційного сигналу блока управління з'єднано налу. А це дозволяє забезпечити тільки необхідне, з вхо дом включення/відключення кодека дозволяє на час прийому інфо рмації, споживання енергії кореалізувати блок управління його з використанням деком з забезпеченням високої завадозахище ності мікроконтролера. При цьому забезпечується можпри цьому, то му що виключаються хибні спрацьоливість включення кодека тільки на час наявності вування схеми управління. А сполучення виходу на вході ЦТА інформаційного сигналу і відповідно фо рмува ча СПТТ безпосередньо з входами блока відключення кодека за відсутністю цього сигналу з ВкВідК, скремблера, дескремблера дозволяє розабезпеченням захисту від хи бних спрацьовувань боту означених блоків, тобто переводить їх в реблока управління, що дозволяє в свою чергу зажим очікування появи на їхніх відповідних вхо дах безпечити тільки необхідне споживання енергії косигналу ре зультату порівняння ознаки інформаційдеком з забезпеченням високої завадозахище ності ного сигналу від бло ка аналізу си гналів. Підклюпри цьому. чення першого вхо ду де скремблера і третього вхоСполучення п'ято го вихо ду порівняння сигналу ду скремблера безпосередньо до виходу блока теста і коду те ста блока управління з другим вхоВкВідК також дозволяє включати їх в роботу разом дом блока СТПІ дозволяє передати в ши ну абонез кодеком тільки за наявності завершеного порівнтської лінії проідентифи цірований сигнал теста і няння ознаки інформаційного сигналу, що також завдяки цьому захи стити схе му ЦТА від прийому забезпечує тільки необхідне споживання ними хи бного сигналу теста. енергії на час інформаційного сигналу. Сполучення шостого вихі дного порівняння сигВиконання блока включення/відключення коналу ви клику і коду виклику блока управління з дека з формувачем часу включення і формувачем пристроєм виклику дозволяє подати на пристрій часу відключення дозволяє забезпечити необхідвиклику проіденти фіцірований сигнал виклику і заний час затримки включення і відключення схеми вдяки цьому захи стити схему ЦТА від прийому хикодека відповідно при надхо дженні інформаційнобного сигналу виклику. го сигналу і йо го відсутності. А сполучення першого виходу блока сполученВключення в блок аналізу сигналів другої схеня трактів передачі інфо рмації з входом синхроніми порівняння з другим блоком пам'яті коду те ста зації кодека дозволяє зменшити час затримки сиг 5 11 39908 12 налів синхронізації схе ми кодека шляхом винятку рьохрозрядним, першу схе му 19 порівняння з перзайвих апаратурних зв'язків і завдяки цьому підвишим блоком 20 пам'яті коду ознаки інформаційнощи ти надійність синхронізації схеми кодека. го сигналу, др угу схе му 21 порівняння з другим Введення до блока сполучення трактів переблоком 22 пам'яті коду те ста, третю схе му 23 порідачі інформації формувача інформаційного сигнавняння з третім блоком 24 пам'яті коду виклику, талу, по сигналу від якого підготовляється до вклюкож блок 1 управління містить генератор (не покачення блок управління дозволяє забезпечити його зано) тактових імпульсів і схе му 25 включення/відрежим мікроспоживання за відсутністю інфо рмаключення режиму мікро споживання (схему мікроційного сигналу на відповідному вході ЦТА і відпоспоживання). При цьому вихід формувача 9 сигнавідно забезпечити тільки необхідне споживання лу по ложення телефонної трубки приєднано до енергії за наявності інфо рмаційного сигналу. других вхо дів скремблера 10, дескремблера 11, Виконання блока управління в вигляді мікрокоблока 17 включення/відключення кодека, формунтролера дозволяє реалізувати його з використанвача 14 відповіді на тест, фо рмувача 15 управлінням програмних засобів і забезпечити мікромініаня пристроєм виклику, до першо го входу формуватюрізацію схе ми виконання. ча 16 кодів цифр набору, до вхо дів управління фоВикладене вище підтверджує наявність прирмувача 13 сигналу активності, до вхо ду управлінчинно-наслідкових зв'я зків між сукупністю суттєвих ня блока 8 аналізу сигналів, через який до входів ознак заявляемого ви нахо ду і досягаємим технічуправління першої схе ми 19 порівняння, другої ним результатом. схе ми 21 порівняння, третьої схеми 23 порівняння. Дана сукупність суттєви х ознак дозволяє у поДругий вхід формувача 16 кодів цифр набору прирівнянні з прототи пом забезпечувати можливість єднано до вихо ду блока 4 номеронабирача, а його включення кодека тільки на час наявності інфо рвихід - до першого вхо ду фо рмувача 12 інфо рмамаційного сигналу і відповідно відключення кодека ційного сигналу передачі, до другого входу якого за відсутності цього сигналу з забезпеченням захиприєднано формувач 14 відповіді на тест, до тресту від хи бних спрацьовувань блока управління тього входу - формувач 13 сигналу активності, до при цьому, що дозволяє в свою чергу забезпечити четвертого входу - ви хід скремблера 10, а вихід тільки необхідне споживання енергії кодеком з зафо рмува ча 12 інфо рмаційного сигналу передачі безпеченням при цьому високої завадозахище носприєднано до першо го вхо ду бло ка 2 сполучення ті. Крім того, забезпечується захист від хи бного трактів передачі інфо рмації, другий вхід якого з'єдспрацьовування блока управління при прийомі сигнано з шиною 26 абонентської лінії, а перший виналу виклику, що та кож дозволяє забезпечити при хід блока 2 через вхід блока 8 аналізу приєднано цьому високу зава дозахи ще ність прийому цього до вхо ду ре гістра 18 зсуву вхі дних сигналів. Друсигналу. Та кож забезпечується зміна, при необхідгий вихід кодека 5 з'єднано з першим входом скреності, кодів ознаки інфо рмаційного сигналу, те ста і мблера 10, а другий вхід кодека 5 з'єднано з виховиклику без зміни схе ми управління ЦТА. дом дескремблера 11, вихід фо рмувача 15 управНа думку авторів, те хнічне рішення, що заявління пристроєм виклику з'єднано з входом приляється, відповідає крите ріям винаходу "но визна" і строю 3 виклику, ви хід блока 17 включення/відклю"винахідницький рівень", тому що сукупність суттєчення кодека приєднано до входу управління кодевих ознак, що характеризують заявлюва ний телека 5, до першого входу де скремблера 11, до трефонний апарат, є новою і не витікає явно з відомотього вхо ду скремблера 10. Вихо ди з першого по го рівня техніки. восьмий розряд регістра 18 зсуву вхідних си гналів Заявлюваний винахід пояснюється кресленз'єднані з відповідними перши ми входами першої і ням, на якому однакові елементи мають однакові другої схем 19 і 21 порівняння, другі входи яких цифрові позначки і де на: фіг. 1 - наведена струкз'єднані з відповідними вихо дами відповідно пертурна схема цифрового те лефон ного апарата; на шого і другого блоків 20 і 22 пам'яті, при цьому вифіг. 2 - наведена структурна схема блока включенхо ди з першого по двадцять четвертий розряд реня/відключення кодека; на фіг. З - наведено варігістра 18 зсуву вхідних сигналів з'єднані з відповідант структурної схеми виконання цифрового те леними першими входами третьої схеми 23 порівфонного апарата. няння, другі вхо ди якої з'єднані з відповідними виНайбільш прийнятний варіант цифрового техо дами третього блока 24 пам'яті, причому вихо ди лефонного апарата в відповідності з фіг. 1 містить першої, другої і третьої схем 19, 21 і 23 є відповідблок 1 управління, блок 2 сполучення трактів пено першим, другим і третім виходами блока аналіредачі інфо рмації (СТПІ), пристрій 3 виклику, блок зу. Вхід синхронізації кодека 5 приєднано до пер4 номеронабирача, кодек 5, до першого вхо ду якошого входу бло ка 2. Вихід генератора тактових імго приєднано мікрофон 6, а до першо го виходу пульсів з'єднано з відповідними входами тактових приєднано телефон 7, при цьому блок 1 управлінімпульсів скремблера 10, дескремблера 11, форня містить блок 8 аналізу сигналів, формувач 9 симувачів 12, 13, 14, 15, 16, регістра 18, першої, другналу положення телефонної трубки (СПТТ), скрегої і тре тьої схем 19, 21 і 23, блока 17, першого, мблер 10, дескремблер 11, формувач 12 інфо рмадругого і третього блоків 21, 22, 24 пам'яті. С хема ційного сигналу пе редачі (ІСП), формувач 13 сиг25 мікроспоживання з'єднана (не показано) з відналу активності (С А), фо рмувач 14 відповіді на повідними вхо дами управління регістра 18, пертест (ВТ), фо рмувач 15 управління пристроєм вишої, др угої і третьої схем 19, 21 і 23 порівняння, клику (УПВ), формувач 16 кодів цифр набору першого, другого і третього блоків 20, 22, 24 пам'я(КЦН), блок 17 включення/відключення кодека ті кодів, скремблера 10, дескремблера 11, блока (ВкВідК), причому блок 8 містить регістр 18 зсуву 17, формувачів 12, 13, 14, 15, 16, генератора таквхі дних сигналів (ВС), виконаний двадцятичотитових імпульсів. 6 13 39908 14 У відповідності з фіг. 2 блок 17 включення/відз кодом теста, що зберіга ється в блоці 22 пам'яті і ключення кодека містить формувач 27 управління з вихо ду схе ми 21 результат порівняння надхо дить часу включення, формувач 28 управління часу відна формувач 14, відповідь на тест з якого через ключення і схему 29 управління кодеком, при цьофо рмувач 12 інфо рмаційного сигналу передачі і му перші вхо ди формувачів 27 і 28 з'єднані між соблок 2 надхо дить в ши ну 26 абонентської лінії. бою і з першим вхо дом блока 17, другі вхо ди яких При прихо ді на ЦТА си гналу виклику, що являє також з'єднані між собою і з другим входом блока собою пачки імпульсів відповідних посилкам логіч17, вихід фо рмувача 27 з'єднано з першим входом ної одиниці, слідуючих з частотою 2.1 - 2.4 кГц, він схе ми 29, з другим входом якої з'єднано вихід фонадхо дить з блока 2 на блок 8 аналізу по вхо ду рермувача 28, вихід схе ми 29 є виходом блока 17. гістра 18 зсуву вхі дних сигналів, з ви хо ду регістра Даний цифровий телефонний апарат працює 18 по всіх двадцяти чо тирьох розрядах він порівтаким чином: нюється в схемі 23 з кодом сигналу виклику, що ЦТА че рез блок 2 сполучення трактів передачі зберігається в блоці 24 пам'яті коду ви клику. Реінфо рмації забезпечує двосторонній обмін синхрозультат порівняння з виходу схеми 23 надхо дить нізова ними цифровими сигналами по шині 26 абона формувач 15 управління пристроєм виклику і нентської лінії, ви конаної в ви гляді однієї пари продалі на пристрій 3 виклику. водів. ЦТА виконує перетво рення мовних або інВ активному режимі формувач 9 формує сигших си гналів в цифрову форму і зворотні перетвонал зняття телефонної тр убки, що забороняє рорення відповідних сигналів в аналогову фо рму. боту фо рмува ча 14 відповіді на тест і формувача При цьому прийом імпульсної посилки сигналу, що 15 управління пристроєм виклику, і формує сигнал вхо дить, і передача імпульсної посилки сигналу, активності абонента фо рмува чем 13 і дозволяє рощо ви ходить, відбувається з розподілом по часу боту формувача 16 коду цифр набору номера від всередині тактових інтервалів частоти 32 кГц. На блока 4 номеронабирача, блока 17 включення/відЦТА по абонентській лінії надхо дить дистанційне ключення кодека, скремблера 10, дескремблера живлення, та ктова часто та 32 кГц і субтактова час11 і схеми 19 порівняння коду ознаки інформаційтота 4 кГц, а також інфо рмаційний потік зі швидкісного си гналу і забороняє роботу схем 21 і 23 порівтю передачі 32 кбіт/с. В зворотному напрямку з няння по тесту і ви клику. ЦТА по тій же шині 26 абонентської лінії передаПри цьому при надходженні інформаційного ється тільки інформаційний цифровий потік. сигналу з ши ни 26 абонентської лінії на другий вхід ЦТА працює в трьох режимах: в черговому реблока 2 він поділяється на перший і другий вихід, жимі, що характеризується малим енергоспожипричому по друго му вхо ду іде тільки сигнал інфо рванням, коли телефонна трубка опуще на, і в двох мації, що че рез схему 25 включає в роботу блок 1 активних режимах, коли телефонна трубка підняуправління, а по першому вихо ду блока 2 іде як та. В черговому режимі здійснюється прийом таксигнал інформації, так і синхросигнал, при цьому з тової часто ти, тест-сигналу, си гналу ви клику, синцього виходу задніми фронтами імпульсів синхрохроімпульсів, передачі відповіді на тест-сигнал. В нізується, обминувши схему блока 1 управління на активному режимі відключаються пристрої прийокодек 5. Також з цього ви ходу бло ка 2 сигнал надму тест-сигналу і сигналу виклику і включається хо дить на вхід регістра 18 блока 8 аналізу сигналів фо рмувач 16 коду ци фр набору номера, при цьому в блоці 1 управління. З вихо ду ре гістра 18 по перкодек 5 включається тільки при прихо ді на його кеших восьми розрядах інфо рмаційний сигнал порівруючий вхід результату порівняння коду ознаки іннюється в схемі 19 з кодом ознаки інформаційного фо рмаційного сигналу. сигналу, що зберігається в блоці 20 пам'яті і з виВ поча тково му положенні на ЦТА по ши ні 26 хо ду схе ми 19 результат по рівняння надходить на абонентської лінії надхо дить цифровий потік, вхід бло ка 17 включення/відключення кодека, на який складаєть ся з логічних н улів, і що містить вихо ді цього блока 17, у ви падку наявності інфо ртільки інфо рмацію про такто ву ча стоту 32 кГц. маційного сигналу, з'являється сигнал на включенПри цьому з ЦТА в ши ну 26 надхо дить цифровий ня кодека 5, скремблера 10, дескремблера 11. А потік, який складається з логі чних нулів, а кодек 5 за відсутністю інформаційного сигналу з першого відключений. вихо ду блока 2 буде відстуній і сигнал на вихо ді По шині 26 абонентської лінії на блок 2 надхоблока 17 на включення кодека 5, скремблера 10, дить інфо рмаційний сигнал з односторонньою модескремблера 11 і вони відключаються. Причому дуляцією по ширині з частотою задніх не модульоінфо рмаційний сигнал з блока 2 надхо дить на вхід ваних фронтів імпульсів позитивної полярності ріврегістра 18, як з шини 26 абонентської лінії, так і ною Fo=32 кГц. Імпульс, тривалість якого рівна То по ланцюгу: мікрофон 6, кодек 5, скремблер 10, відповідає нульовій посилці, а імпульс, тривалість фо рмувач 12 інфо рмаційного сигналу передачі, якого рівна 2То, відповідає одиничній посилці. Імперший вхід блока 2. пульси субта ктової ча стоти синхро нізації являють Після укладки телефонної тр убки сигнал з собою позитивні імпульси, що передаються з часфо рмувача 9 фо рмує си гнал заборони роботи тотою F син. =1/8 F o, тобто рівної 4 кГц і розташофо рмувача 13 активності абонента, формувача вуються через вісім імпульсів інфо рмації на відста16 коду цифр набору номера, блока 17 включенні, рівній половині То, перед заднім фронтом, що ня/відключення кодека, скремблера 10, дескремпередує інфо рмаційному імпульсу. блера 11, схе ми 19 порівняння і дозволяє роботу При прихо ді сигналу те ста, він надходить з фо рмувача 14 відповіді на тест, фо рмува ча 15 блока 2 на блок 8 аналізу по входу регістра 18 зсууправління пристро єм виклику. А си гнал з схеми ву вхі дних сигналів, з ви хо ду ре гістра 18 по пер25 в результаті відсутності інфо рмаційного сигнашим восьми розрядам він порівнюється в схе мі 21 лу пе реводить блок 1 управління в режим мікро 7 15 39908 16 споживання. ня інфо рмаційного сигналу з кодом ознаки інфо рВ іншо му варіанті виконання схеми цифрового маційного сигналу блока 1 управління з'єднано з телефонного апарата в відповідності з фіг. З він вхо дом включення/відключення кодека 5, п'ятий містить блок 1 управління, що може бути виконавихід порівняння сигналу те ста і коду те ста блока ний в вигляді мікроконтролера, блок 2 сполучення 1 управління з'єднано з другим входом блока трактів передачі інформації (СТПІ), пристрій 3 виСТПІ-2, шостий вихід порівняння сигналу виклику і клику, блок 4 номеронабирача, кодек 5, до першокоду ви клику блока 1 управління з'єднано з приго вхо ду якого приєднано мікрофон 6, а до першостроєм 3 виклику, перший вихід блока СТПІ-2 з'єдго вихо ду - телефон 7, при цьому перший ви хід нано з входом синхронізації кодека 5. Блок СТПІ-2 блока 2 приєднано до першого вхо ду бло ка 1 містить додатково фо рмувач інформаційного сигуправління, до другого вхо ду якого приєднано налу, ви хід якого є другим вихо дом блока 2 і який блок 4 номеронабирача, до третього вхо ду - ви хід через схему включення/відключення режиму міккодера кодека 5, а перший вихід бло ка 1 управлінроспоживання з'єднано з четвертим входом блока ня з'єднано з вхо дом пристрою 3 виклику, др угий управління. При цьому всі структурні елементи з 8 вихід - з входом декодера кодека 5, третій вихід - з по 24, що входять в блок 1 управління, реалізовані першим вхо дом блока 2, четвертий ви хід порівнянна базі мікроконтролера. Фіг. 1 1 - блок керування; 2 - блок СТПІ; 3 - пристрій виклику; 4 - блок номеронабирача; 5 - кодек; 6 мікрофон; 7 - телефон; 8 - блок аналізу; 9 - формувач СПТТ; 10 - скремблер; 11 - дескремблер; 12 - формувач ІСП; 13 - формувач С А; 14 - формувач ВТ; 15 - формувач УПВ; 16 - формувач КЦН; 17 - блок ВкВідК; 18 - регістр зсуву ВС; 19, 21, 23 - перша, друга і третя схеми порівняння; 20, 22, 24 - перший, другий і третій блоки пам'яті; 25 - схема мікроспоживання; 26 - шина абонентської лінії; А керування включенням/відключенням режиму мікроспоживання. Фіг. 2 27 - формувач УЧВк; 28 - формувач УЧВід; 29 - блок керування кодеком 8 17 39908 18 Фіг. 3 1 - блок керування, 2 - блок СТПІ; 3 - пристрій виклику; 4 - блок номеронабирача; 5 - кодек; 6 - мікрофон; 7 телефон; 25 - схема мікроспоживання, 26 - шина абонентської лінії. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 456-20-90 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 9

Дивитися

Додаткова інформація

Автори англійською

Bondarenko Valentyn Ivanovych, Molchanov Serhii Yuriiovych

Автори російською

Бондаренко Валентин Иванович, Молчанов Сергей Юрьевич

МПК / Мітки

МПК: H04M 1/00

Мітки: цифровий, апарат, телефонний
