Спосіб виготовлення експонатів стрілецької зброї

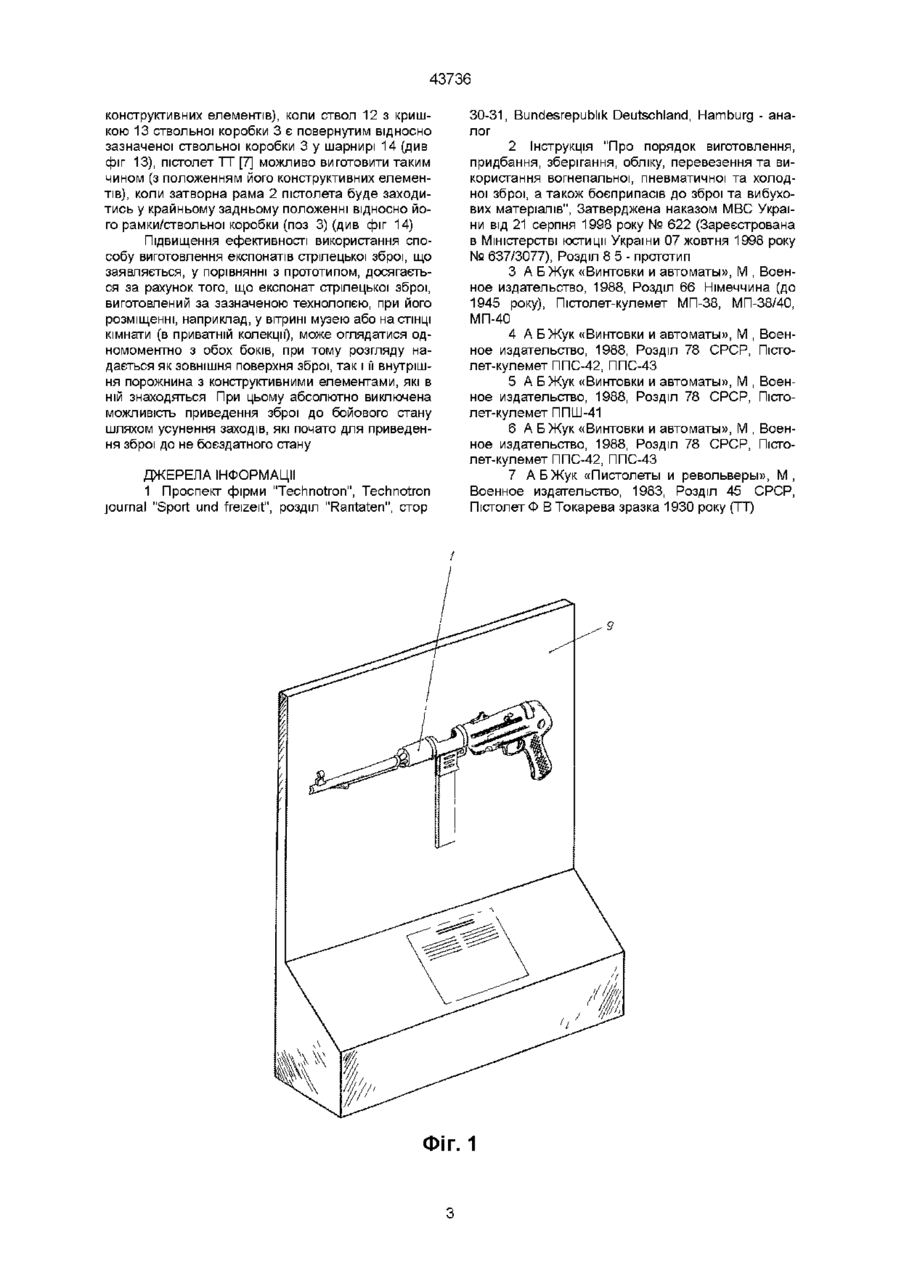

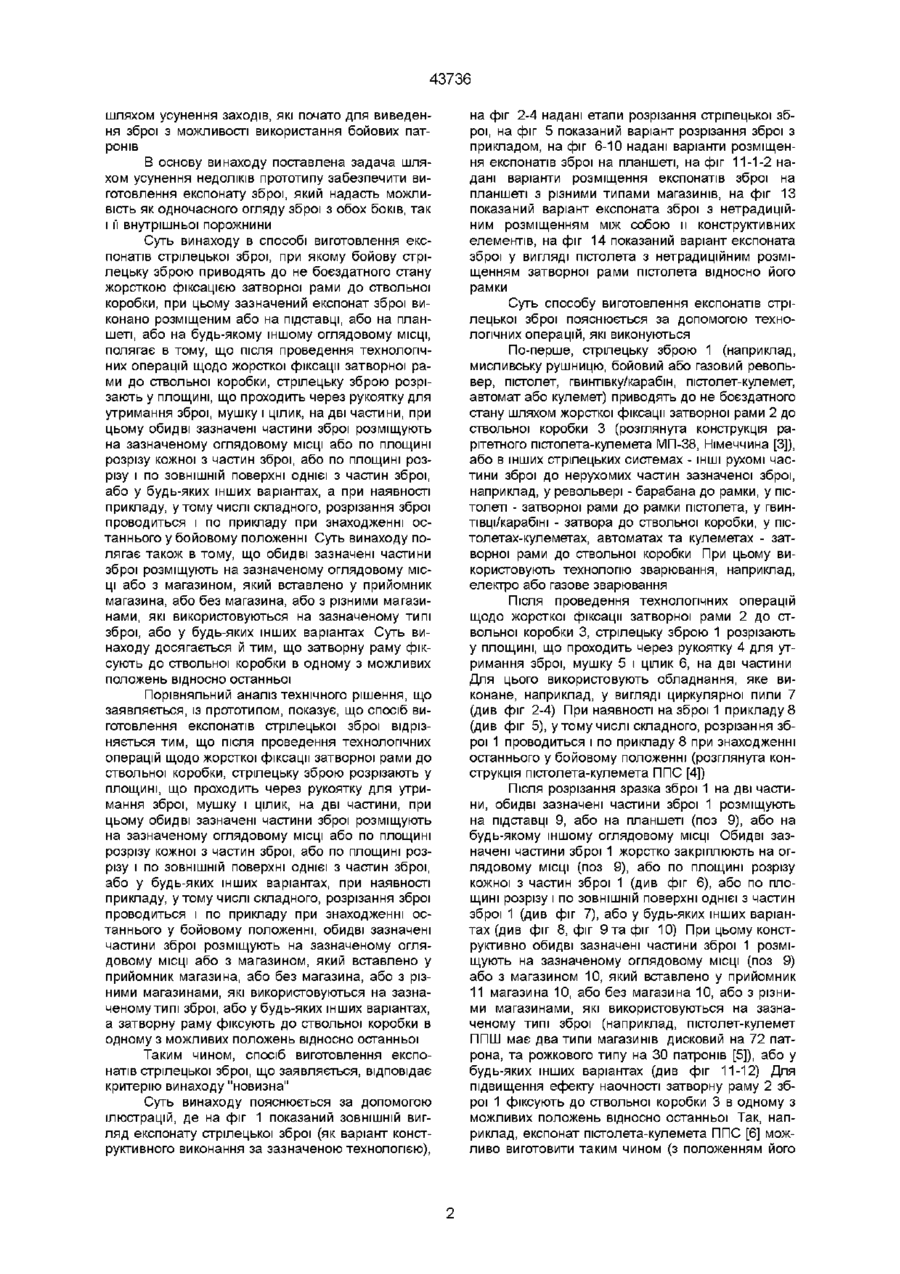

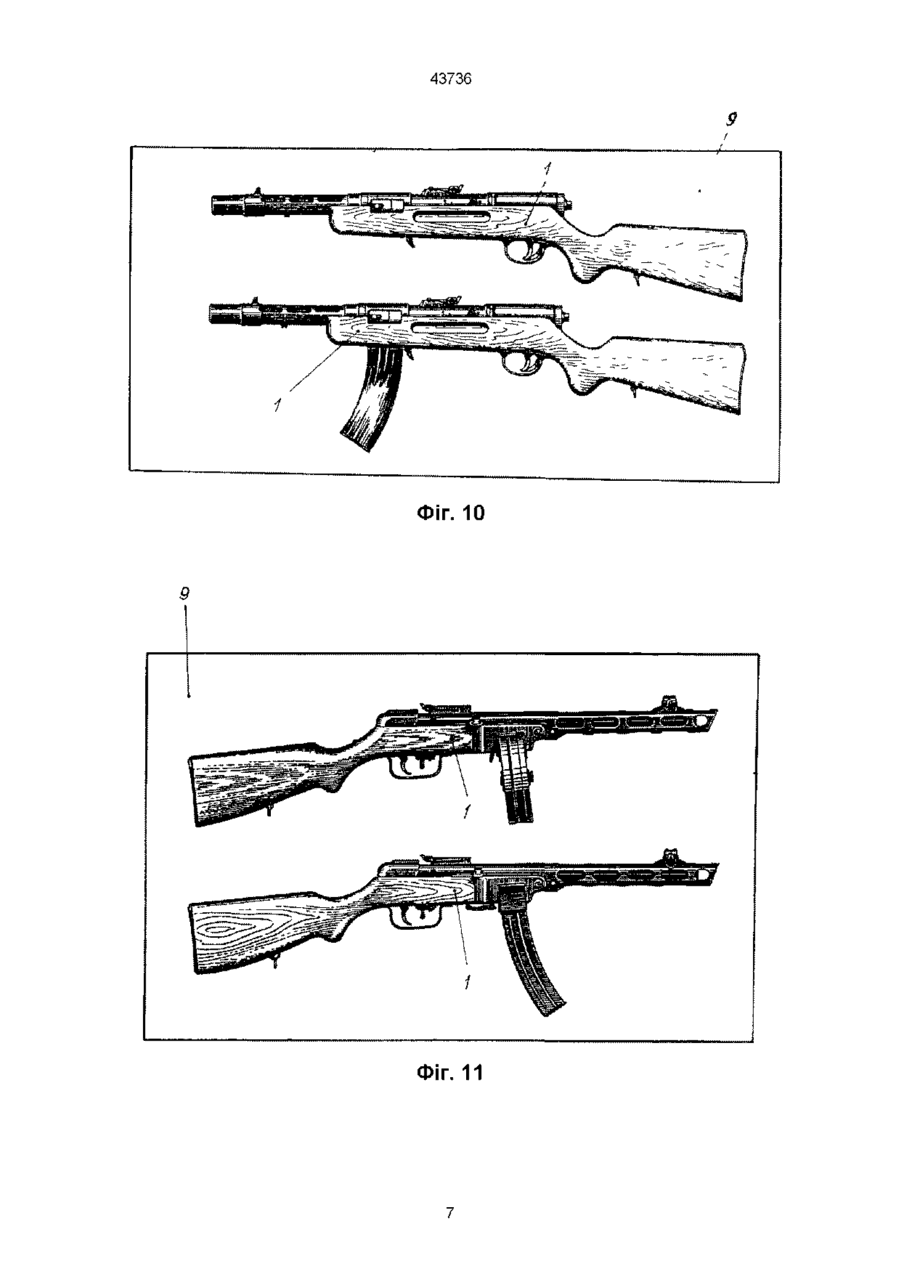

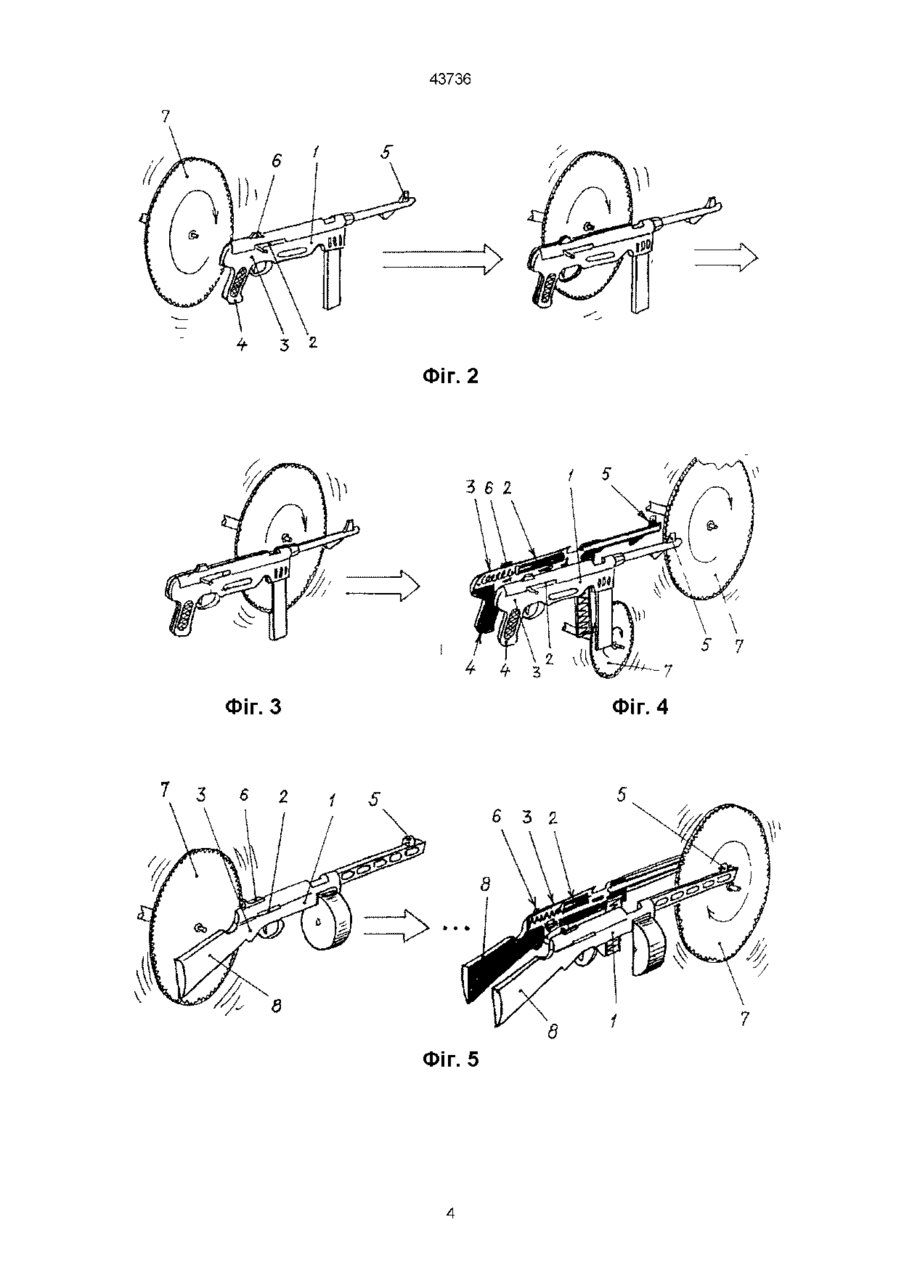

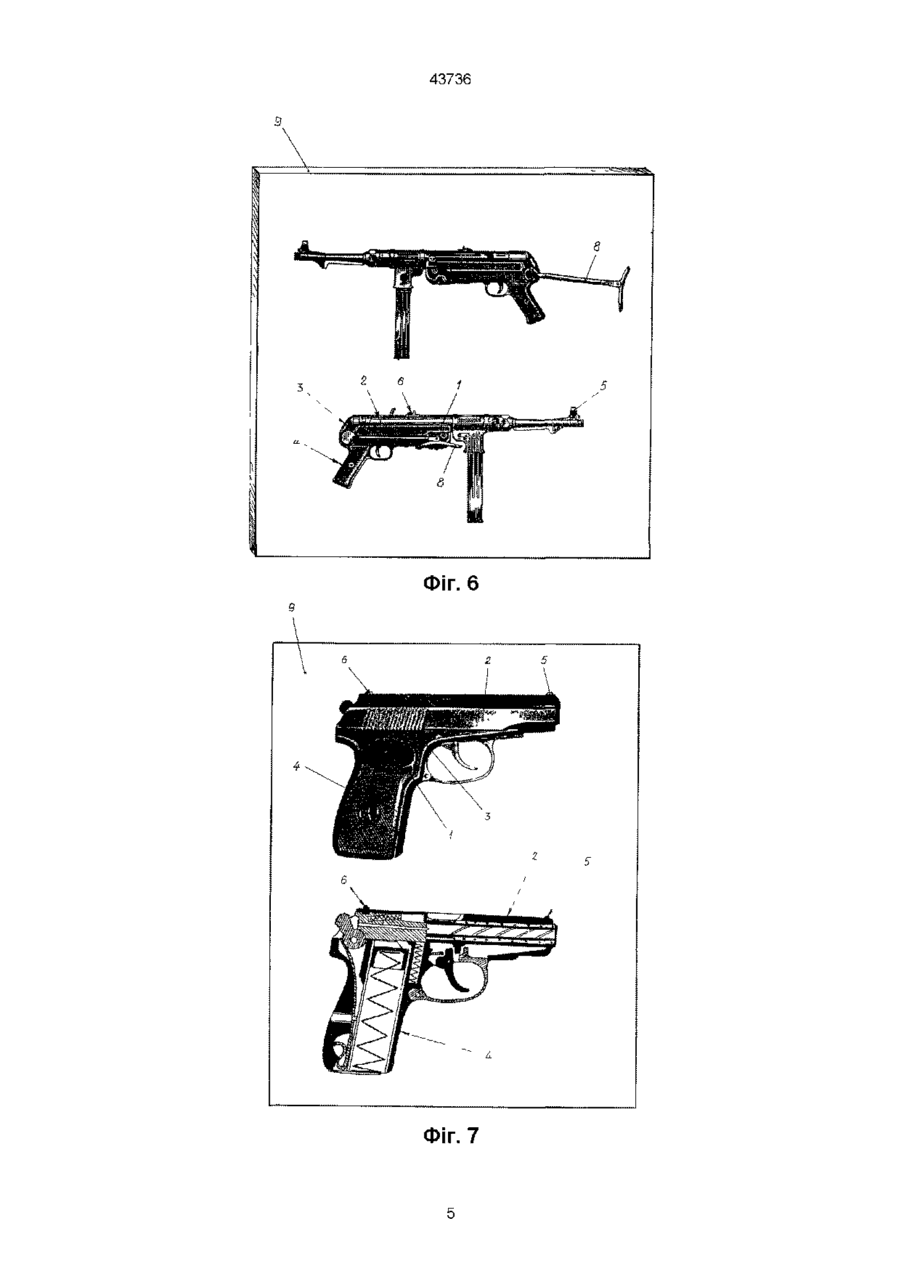

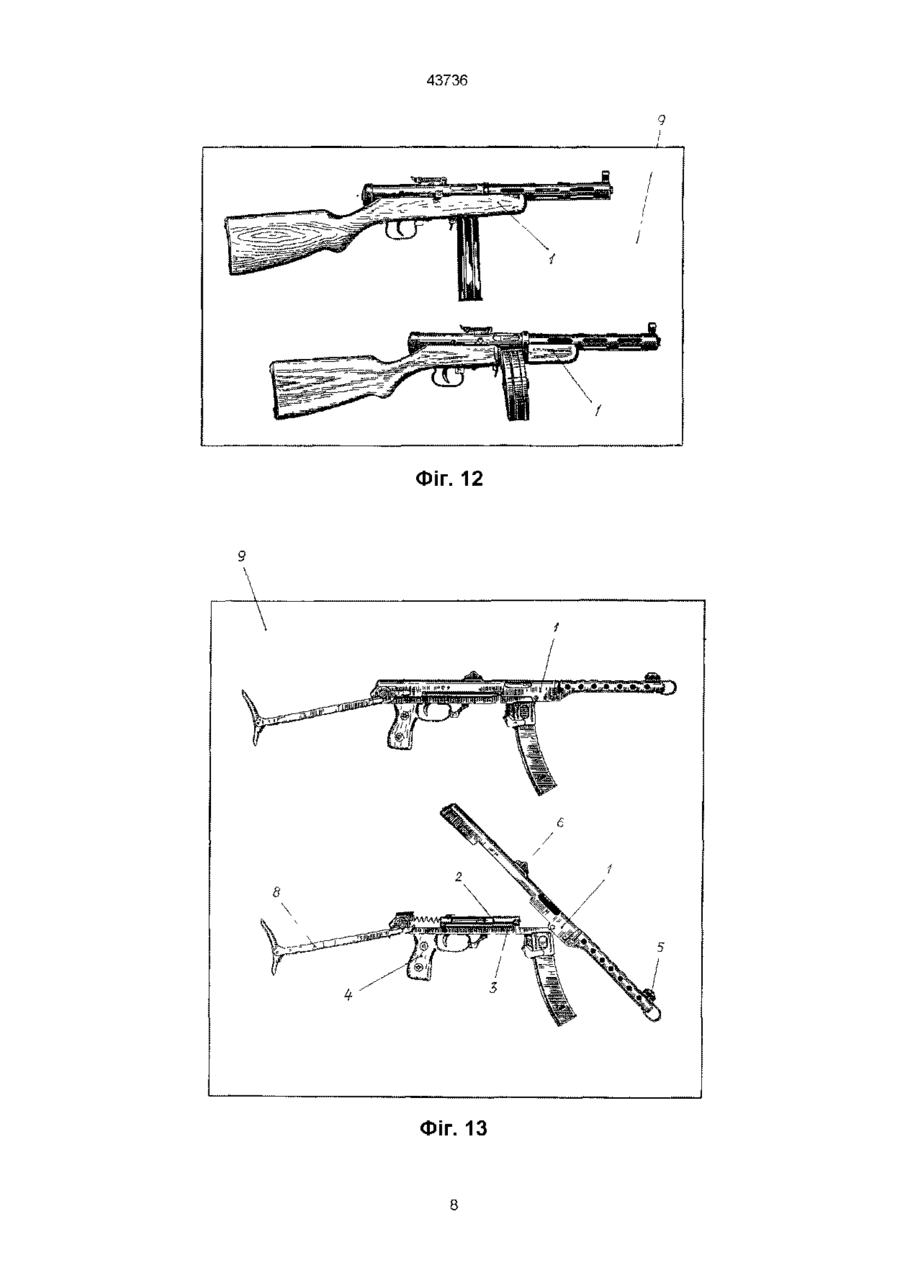

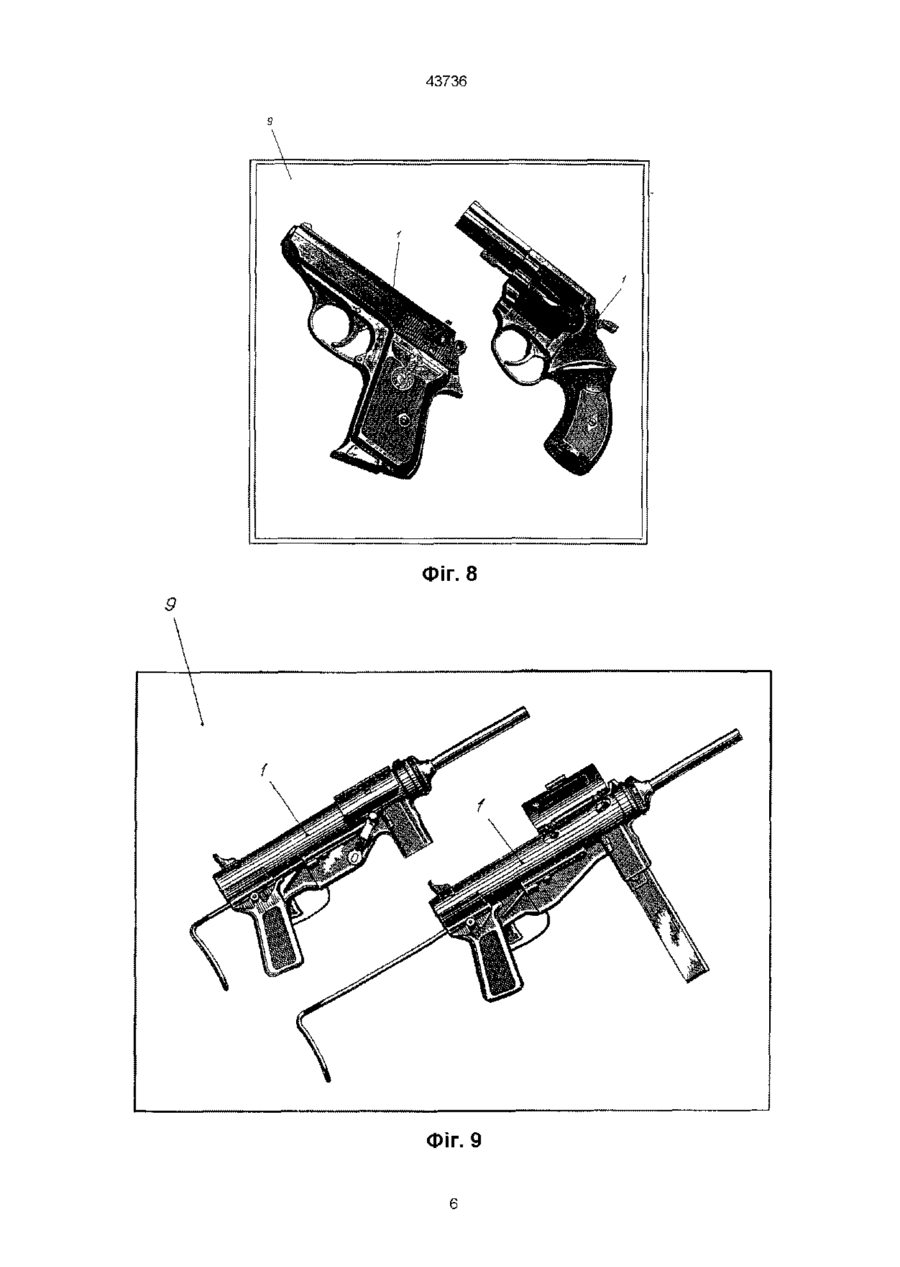

1 Спосіб виготовлення експонатів стрілецької зброї, при якому бойову стрілецьку зброю приводять до небоєздатного стану жорсткою фіксацією затворної рами до ствольної коробки, при цьому зазначений експонат зброї виконано розміщеним або на підставці, або на планшеті, або на будьякому іншому оглядовому МІСЦІ, який відрізняється тим, що після проведення технологічних операцій щодо жорсткої фіксації затворної рами до ствольної коробки стрілецьку зброю розрізають у площині, що проходить через рукоятку для утримання зброї, мушку і цілик, на дві частини, при цьому обидві зазначені частини зброї розміщують на зазначеному оглядовому МІСЦІ або по площині розрізу кожної з частин зброї, або по площині розрізу і по ЗОВНІШНІЙ поверхні однієї з частин зброї, або у будь-яких інших варіантах, а при наявності прикладу, у тому числі складного розрізання зброї проводиться і по прикладу при знаходженні останнього у бойовому положенні 2 Спосіб виготовлення експонатів стрілецької зброї за п 1, який відрізняється тим, що обидві зазначені частини зброї розміщують на зазначеному оглядовому МІСЦІ або з магазином, який вставлено у приймач магазина, або без магазина, або з різними магазинами, які використовуються на зазначеному типі зброї, або у будь-яких інших варіантах 3 Спосіб виготовлення експонатів стрілецької зброї за п 1, який відрізняється тим, що затворну раму фіксують до ствольної коробки в одному з можливих положень відносно останньої Винахід відноситься до галузі озброєння, а саме, до способів приведення зразків бойової зброї до статусу експонатів, наприклад, для музеїв або приватних колекцій, а саме, до способів виготовлення експонатів стрілецької зброї з бойових зразків, наприклад, з бойових пістолетів, револьверів, гвинтівок, пістолетів-кулеметів, автоматів та кулеметів Відомий спосіб виготовлення експонатів стрілецької зброї, при якому бойову стрілецьку зброю приводять до не боєздатного стану просверленням отвору в патроннику або в стволі зброї [1] Недоліками відомого способу виготовлення експонатів стрілецької зброї є те, що зазначений спосіб не виключає можливості приведення зброї до бойового стану шляхом усунення заходів, які почато для виведення зброї з можливості використання бойових патронів Недоліками відомого способу є й те, що зазначений експонат стрілецької зброї, при його надходженні, наприклад, у вітрині музею або на СТІНЦІ кімнати (в приватній колекції}, може оглядатися тільки з одного боку Найбільш близьким технічним рішенням, яке обране як прототип, є спосіб виготовлення експонатів стрілецької зброї, при якому бойову стрілецьку зброю приводять до не боєздатного стану жорсткою фіксацією затворної рами до ствольної коробки, а виготовлений таким чином експонат закріплюють або на підставці, або на планшеті, або на будь-якому іншому оглядовому МІСЦІ [2] Як технологічна операція, за допомогою якої проводиться жорстка фіксація затворної рами до ствольної коробки, може бути використане приварювання зазначеної затворної рами до ствольної коробки, а саме, електричне або газове зварювання елементів конструкції зброї між собою Недоліками відомого способу виготовлення експонатів стрілецької зброї, який обрано за прототип, є те, що експонат стрілецької зброї, виготовлений за зазначеною технологією, при його розміщенні, наприклад, у вітрині музею або на СТІНЦІ кімнати (в приватній колекції), оглядається тільки з одного боку При цьому не виключена можливість приведення зброї до бойового стану Ю (О СО ГО 43736 шляхом усунення заходів, які почато для виведення зброї з можливості використання бойових патронів В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити виготовлення експонату зброї, який надасть можливість як одночасного огляду зброї з обох боків, так і її внутрішньої порожнини Суть винаходу в способі виготовлення експонатів стрілецької зброї, при якому бойову стрілецьку зброю приводять до не боєздатного стану жорсткою фіксацією затворної рами до ствольної коробки, при цьому зазначений експонат зброї виконано розміщеним або на підставці, або на планшеті, або на будь-якому іншому оглядовому МІСЦІ, полягає в тому, що після проведення технологічних операцій щодо жорсткої фіксації затворної рами до ствольної коробки, стрілецьку зброю розрізають у площині, що проходить через рукоятку для утримання зброї, мушку і цілик, на дві частини, при цьому обидві зазначені частини зброї розміщують на зазначеному оглядовому МІСЦІ або по площині розрізу кожної з частин зброї, або по площині розрізу і по ЗОВНІШНІЙ поверхні однієї з частин зброї, або у будь-яких інших варіантах, а при наявності прикладу, у тому числі складного, розрізання зброї проводиться і по прикладу при знаходженні останнього у бойовому положенні Суть винаходу полягає також в тому, що обидві зазначені частини зброї розміщують на зазначеному оглядовому МІСЦІ або з магазином, який вставлено у прийомник магазина, або без магазина, або з різними магазинами, які використовуються на зазначеному типі зброї, або у будь-яких інших варіантах Суть винаходу досягається й тим, що затворну раму фіксують до ствольної коробки в одному з можливих положень відносно останньої Порівняльний аналіз технічного рішення, що заявляється, із прототипом, показує, що спосіб виготовлення експонатів стрілецької зброї відрізняється тим, що після проведення технологічних операцій щодо жорсткої фіксації затворної рами до ствольної коробки, стрілецьку зброю розрізають у площині, що проходить через рукоятку для утримання зброї, мушку і цілик, на дві частини, при цьому обидві зазначені частини зброї розміщують на зазначеному оглядовому МІСЦІ або по площині розрізу кожної з частин зброї, або по площині розрізу і по ЗОВНІШНІЙ поверхні однієї з частин зброї, або у будь-яких інших варіантах, при наявності прикладу, у тому числі складного, розрізання зброї проводиться і по прикладу при знаходженні останнього у бойовому положенні, обидві зазначені частини зброї розміщують на зазначеному оглядовому МІСЦІ або з магазином, який вставлено у прийомник магазина, або без магазина, або з різними магазинами, які використовуються на зазначеному типі зброї, або у будь-яких інших варіантах, а затворну раму фіксують до ствольної коробки в одному з можливих положень відносно останньої Таким чином, спосіб виготовлення експонатів стрілецької зброї, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 показаний ЗОВНІШНІЙ ВИГЛЯД експонату стрілецької зброї (як варіант конструктивного виконання за зазначеною технологією), на фіг 2-4 надані етапи розрізання стрілецької зброї, на фіг 5 показаний варіант розрізання зброї з прикладом, на фіг 6-10 надані варіанти розміщення експонатів зброї на планшеті, на фіг 11-1-2 надані варіанти розміщення експонатів зброї на планшеті з різними типами магазинів, на фіг 13 показаний варіант експоната зброї з нетрадиційним розміщенням між собою и конструктивних елементів, на фіг 14 показаний варіант експоната зброї у вигляді пістолета з нетрадиційним розміщенням затворної рами пістолета відносно його рамки Суть способу виготовлення експонатів стрілецької зброї пояснюється за допомогою технологічних операцій, які виконуються По-перше, стрілецьку зброю 1 (наприклад, мисливську рушницю, бойовий або газовий револьвер, пістолет, гвинтівку/карабін, пістолет-кулемет, автомат або кулемет) приводять до не боєздатного стану шляхом жорсткої фіксації затворної рами 2 до ствольної коробки 3 (розглянута конструкція рарітетного пістолета-куле мета МП-38, Німеччина [3]), або в інших стрілецьких системах - ІНШІ рухомі частини зброї до нерухомих частин зазначеної зброї, наприклад, у револьвері - барабана до рамки, у пістолеті - затворної рами до рамки пістолета, у гвинтівці/карабіні - затвора до ствольної коробки, у пістолетах-кулеметах, автоматах та кулеметах - затворної рами до ствольної коробки При цьому використовують технологію зварювання, наприклад, електро або газове зварювання Після проведення технологічних операцій щодо жорсткої фіксації затворної рами 2 до ствольної коробки 3, стрілецьку зброю 1 розрізають у площині, що проходить через рукоятку 4 для утримання зброї, мушку 5 і цілик 6, на дві частини Для цього використовують обладнання, яке виконане, наприклад, у вигляді циркулярної пили 7 (див фіг 2-4) При наявності на зброї 1 прикладу 8 (див фіг 5), у тому числі складного, розрізання зброї 1 проводиться і по прикладу 8 при знаходженні останнього у бойовому положенні (розглянута конструкція пістолета-кулемета ППС [4]) Після розрізання зразка зброї 1 на дві частини, обидві зазначені частини зброї 1 розміщують на підставці 9, або на планшеті (поз 9), або на будь-якому іншому оглядовому МІСЦІ Обидві зазначені частини зброї 1 жорстко закріплюють на оглядовому МІСЦІ (поз 9), або по площині розрізу кожної з частин зброї 1 (див фіг 6), або по площині розрізу і по ЗОВНІШНІЙ поверхні однієї з частин зброї 1 (див фіг 7), або у будь-яких інших варіантах (див фіг 8, фіг 9тафіг 10)При цьому конструктивно обидві зазначені частини зброї 1 розміщують на зазначеному оглядовому МІСЦІ (ПОЗ 9) або з магазином 10, який вставлено у прийомник 11 магазина 10, або без магазина 10, або з різними магазинами, які використовуються на зазначеному типі зброї (наприклад, пістолет-кулемет ППШ має два типи магазинів дисковий на 72 патрона, та рожкового типу на ЗО патронів [5]), або у будь-яких інших варіантах (див фіг 11-12) Для підвищення ефекту наочності затворну раму 2 зброї 1 фіксують до ствольної коробки 3 в одному з можливих положень відносно останньої Так, наприклад, експонат пістолета-кулемета ППС [6] можливо виготовити таким чином (з положенням його 43736 конструктивних елементів), коли ствол 12 з кришкою 13 ствольної коробки 3 є повернутим відносно зазначеної ствольної коробки 3 у шарнирі 14 (див фіг 13), пістолет ТТ [7] можливо виготовити таким чином (з положенням його конструктивних елементів), коли затворна рама 2 пістолета буде заходитись у крайньому задньому положенні відносно його рамки/ствольної коробки (поз 3) (див фіг 14) Підвищення ефективності використання способу виготовлення експонатів стрілецької зброї, що заявляється, у порівнянні з прототипом, досягається за рахунок того, що експонат стрілецької зброї, виготовлений за зазначеною технологією, при його розміщенні, наприклад, у вітрині музею або на СТІНЦІ кімнати (в приватній колекції}, може оглядатися одномоментно з обох боків, при тому розгляду надається як зовнішня поверхня зброї, так і м внутрішня порожнина з конструктивними елементами, які в ній знаходяться При цьому абсолютно виключена можливість приведення зброї до бойового стану шляхом усунення заходів, які почато для приведення зброї до не боєздатного стану ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Проспект фірми "Technotron", Technotron journal "Sport und freizeit", розділ "Rantaten", crop 30-31, Bundesrepubhk Deutschland, Hamburg - аналог 2 Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), Розділ 8 5 - прототип 3 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, Розділ 66 Німеччина (до 1945 року), Пістолет-кулемет МП-38, МП-38/40, МП-40 4 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, Розділ 78 СРСР, Пістолет-кулемет ППС-42, ППС-43 5 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, Розділ 78 СРСР, Пістолет-кулемет ППШ-41 6 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, Розділ 78 СРСР, Пістолет-кулемет ППС-42, ППС-43 7 А Б Жук «Пистолеты и револьверы», М, Военное издательство, 1983, Розділ 45 СРСР, Пістолет Ф В Токарева зразка 1930 року (ТТ) ФІГ. 1 43736 4 з Фіг. 2 Фіг. З 3 6 Фіг. 4 2 б Фіг. 5 43736 ФІГ. 6 Фіг. 7 43736 Фіг. 8 Фіг. 9 43736 Фіг. 10 Фіг. 11 43736 Фіг. 12 Фіг. 13 43736 Фіг. 14 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
