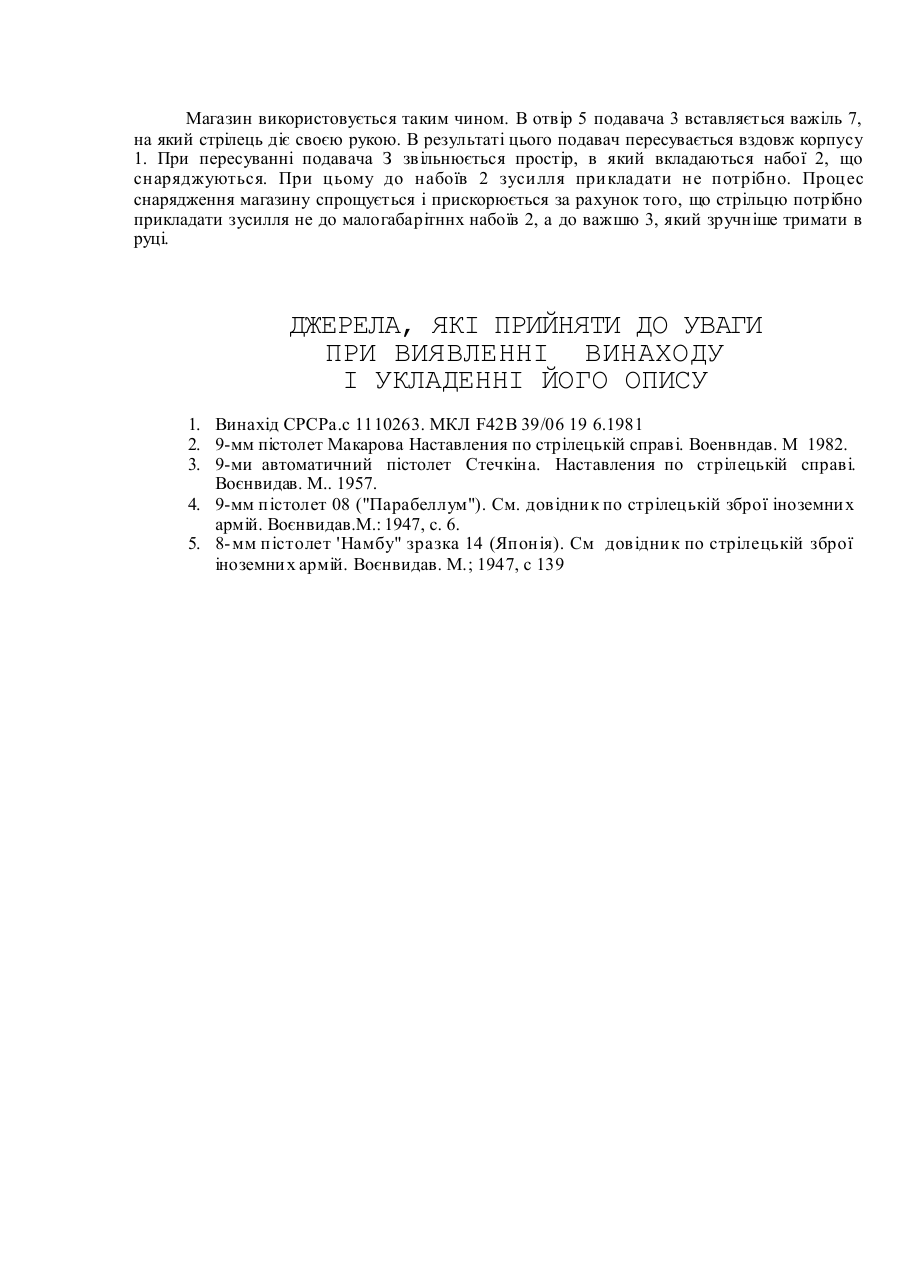

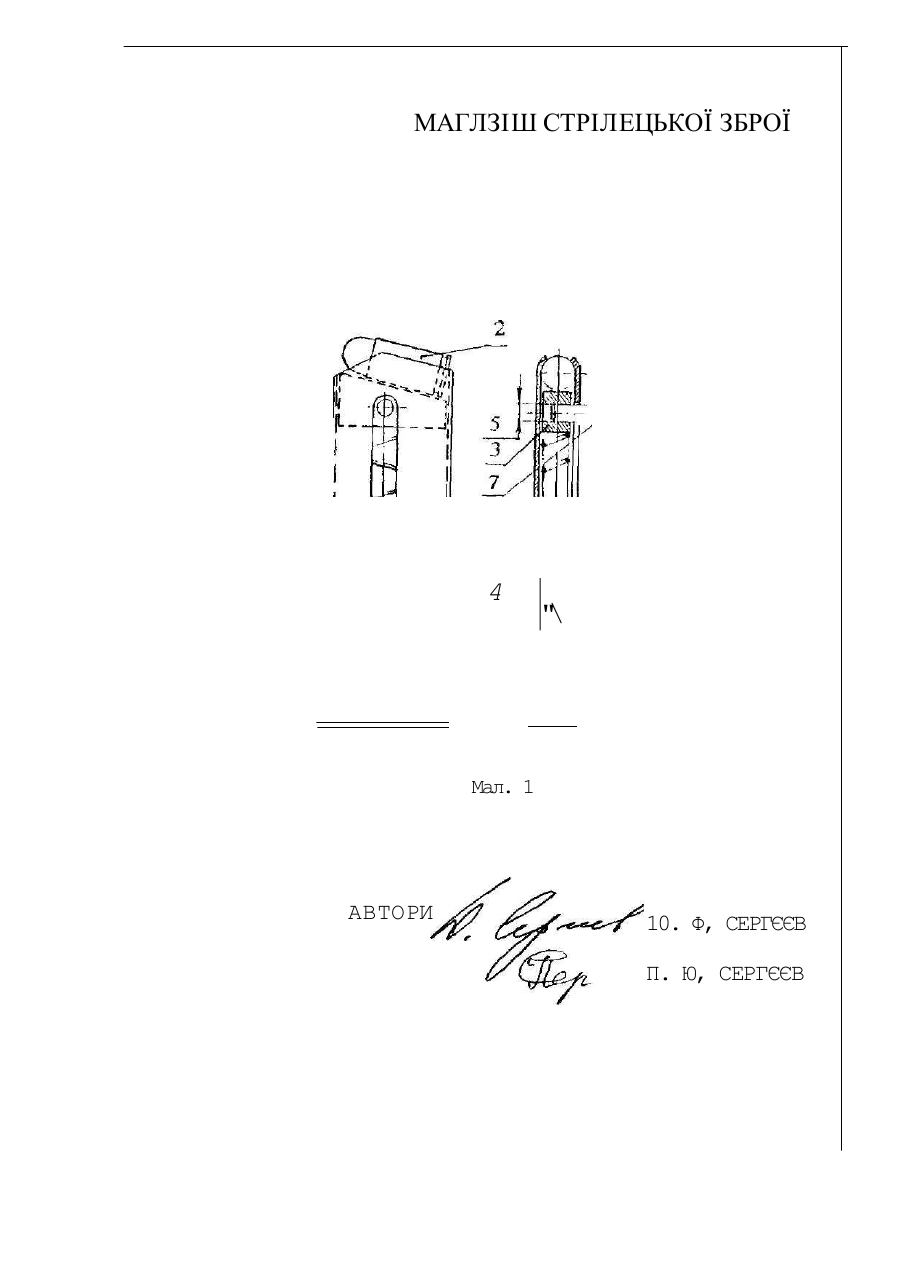

МКл.® F41C 25/02 Ю.Ф.СЕРГЄЄВ П.Ю.СЕРГЄЄВ МАГАЗИН СТРІЛЕЦЬКОЇ ЗБРОЇ Відомі магазини стрілецької зброї [2], які м істять коробчастий корпус і підпружинений подавач, при цьому в корпусі виконано продольный паз, а на подавачі є виступ, який виходить через продольний паз за межі корпусу. Відомо також пристрій для прискорення снарядження магазинів [1] що містить рамку, яка охоплює кордус магазину і дає можливість впливати на виступ подавана, який переміщується вздовж магазину. Недоліком магазинів [2] є наявність за межами корпусу виступу подавача, що ускладнює конструкцію (із-за необхідності роботи розборннй подавач або складний паз в корпусі для забезпечення виходу подавача при розборкі магазину) і погіршує його експлуатаційні властивості (збільшує габарити рукоятки пістолету, ускладнює виймання магазину з кабури). Крім того, сучасні подавачи виробляються із пластмаси, їх виступ не може витримати зусилля при снарядженні прнсрієн [1]. У зв'язку з цим, магазини з виступом подавача широкого розповсюдження не мають, за винятком окремих зразків (наприклад [2], і аналогічних їм [3], [4] і [5], розроблених до 1950 p.). Для снарядження магазинів, які не мають виступу на подавачі, без використання пристрою [1], потрібно прикладати значне зусилля до набою, який вводиться в корп ус магазину. Враховуючи, що набої мають малі габарити і їх важко утримувати в руці, а також ге, що введенню набоїв протидіє яідпружяненнй подавач, це значно ускладнює і уповільнює процес снарядження. Метою винаходу є створення магазину, який забезпечує прискорене снарядження без використання виступу подавача, що виходить за межі корпусу. Означена мета досягається за рахунок того, що подавач містить отвір, а корпус продольний паз, який виконано таким чином, що до отвору в подавачи постійно є доступ в будь-якому положенні подавача при снаряженні магазину. У отв ір подавача вставляється важель. Подавач, пересувається вздовж магазину під дією важелю, на який натискає стрілець. В результаті звільнюється простір для снарядження набоїв , при цьому для їх вкладання у полость магазину додавати зусилля на набої не потрібно. Магазин, зображений на мал. 1, містить корпус 1, у якому розміщуються набої 2, подавач З і пружина 4. Подавач 3 містить отвір 5, а корп ус 1 - продольний паз 6, який виконано таким чином, що до отвору 5 забезпечується доступ в будь- якому положенні подавача при снарядженні магазину. Отвір 5 виконаний таким чином, що в нього можливо вставити важіль 7, в якості якого можливо використати наприклад протирку, що входить в склад приладдя пістолету або будь-який інший підручний предмет, який стрільцю зручно утримувати в руці. При снарядженні магазину подавач 3 під дією руки стрільця на важіль 7, має можливість переміщатися вздовж корпусу 1, визволяючи простір для набоїв 2, що снаряджаються. Магазин використовується таким чином. В отвір 5 подавача 3 вставляється важіль 7, на який стрілець діє своєю рукою. В результаті цього подавач пересувається вздовж корпусу 1. При пересуванні подавача З звільнюється простір, в який вкладаються набої 2, що снаряджуються. При цьому до набоїв 2 зусилля прикладати не потрібно. Процес снарядження магазину спрощується і прискорюється за рахунок того, що стрільцю потрібно прикладати зусилля не до малогабарітннх набоїв 2, а до важшю 3, який зручніше тримати в руці. ДЖЕРЕЛА, ЯКІ ПРИЙНЯТИ ДО УВАГИ ПРИ ВИЯВЛЕННІ ВИНАХОДУ І УКЛАДЕННІ ЙОГО ОПИСУ 1. Винахід СРСРа.с 1110263. МКЛ F42B 39/06 19 6.1981 2. 9-мм пістолет Макарова Наставления по стрілецькій справі. Военвндав. М 1982. 3. 9-ми автоматичний пістолет Стечкіна. Наставления по стрілецькій справі. Воєнвидав. М.. 1957. 4. 9-мм пістолет 08 ("Парабеллум"). См. довідник по стрілецькій зброї іноземни х армій. Воєнвидав.М.: 1947, с. 6. 5. 8- мм пістолет 'Намбу" зразка 14 (Японія). См довідник по стрілецькій зброї іноземни х армій. Воєнвидав. М.; 1947, с 139 МАГЛЗІШ СТРІЛЕЦЬКОЇ ЗБРОЇ 4 " \ Мал. 1 АВТОРИ 10. Ф, СЕРГЄЄВ П. Ю, СЕРГЄЄВ
