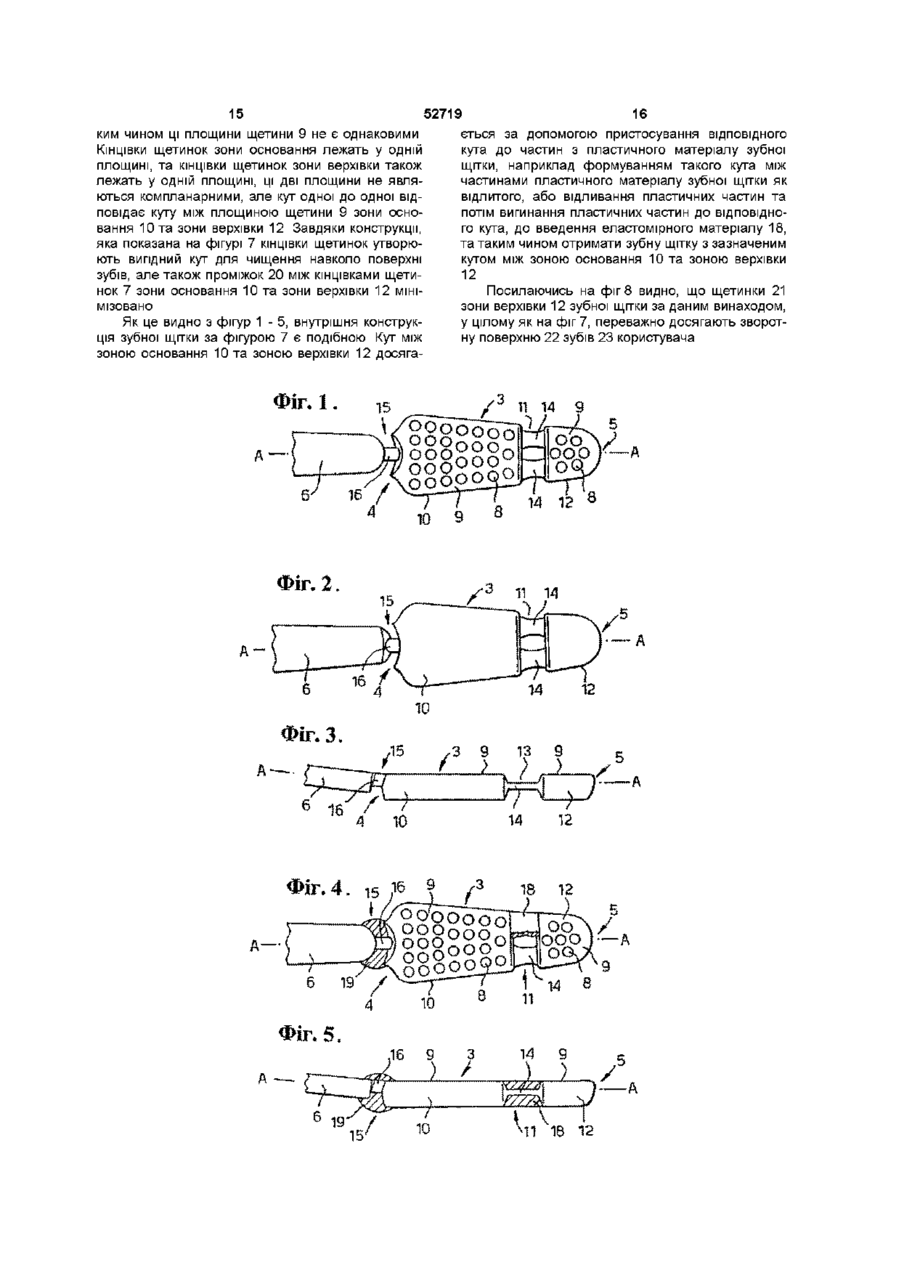

1. Зубна щітка, яка містить  ручку та головку, головка має основу з боку ручки та верхівку, віддалену від основи, зону шийки поміж основою головки та ручки, головка з'єднана з ручкою  біля  основи головки, головка, шийка та ручка розташовані вздовж повздовжньої осі зубної щітки, головка має щетину, яка виконана продовжуваною від площини щетини головки, яка відрізняється тим, що головка складається з негнучкої зони основи, яка з'єднана з ручкою зубної щітки і простягнена від основи головки до пружно-гнучкої зв'язуючої частини, розташованої поміж основою та верхівкою, і зони верхівки, яка простягнена від верхівки головки до зони зв'язуючої частини, обидві зони основи та верхівки є носіями щетини, при цьому зона верхівки гнучко і пружно зв'язана за допомогою зони зв'язуючої частини з зоною основи, і поміж основою головки та шийки розташована пружно-гнучка зв'язуюча частина.

2. Зубна щітка по пункту 1, яка відрізняється тим, що зв'язок зони верхівки та зони основи виконано з можливістю згинання або шарнірного обертання зони верхівки під час чищення зубів.

3. Зубна щітка по пунктах 1 або 2, яка відрізняється тим, що зона зв'язуючої частини знаходиться у повздовжній половині головки якнайдалі від основи ручки.

4. Зубна щітка по пунктах 1, 2 або 3, яка відрізняється тим, що зона верхівки є також негнучкою.

5. Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що у ненапруженому положенні площини  щетини зони верхівки та   зони основи зубної щітки є компланарними.

6. Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що у ненапруженому положенні площина  щетини зони верхівки складає з площиною щетини зони основи кут,  менший ніж 180 градусів.

7. Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що зона зв'язуючої частини включає композитну зону між зоною верхівки та зоною основи, причому композитна зона  містить  структурні елементи, які зроблені як з пластичного, так і з еластомерного  матеріалів.

8. Зубна щітка по пункту 7, яка відрізняється тим, що композитна зона  містить  апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між зоною верхівки і зоною основи, які з'єднані за допомогою комбінації тонких волокон, стрічок або безперервної тонкої мембрани, зроблених водночас з гнучкого і пружного пластичного матеріалу,  утворюючого одне ціле з головкою, а також за допомогою пластичного матеріалу, яким заповнено апертуру, проріз або щілину.

9. Зубна щітка по пункту 8, яка відрізняється тим, що композитна зона  містить  одну чи більше стрічок пластичного матеріалу, який утворює одне ціле з матеріалом головки, стрічки мають товщину, меншу  ніж товщина головки, і простягнені поміж зоною верхівки та зоною основи для з'єднання апертури, прорізу або щілини між зоною верхівки і зоною основи, апертура, проріз або щілина також містять еластомерний матеріал,  який приєднаний  до сторін щілини та заповнює апертуру, проріз або щілину.

10. Зубна щітка по будь-якому з пунктів 1-6, яка відрізняється тим, що зона зв'язуючої частини, між зоною верхівки і зоною основи,  містить  апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між зоною верхівки і зоною основи, які з'єднані за допомогою одного зв'язуючого елемента або декількох тонких зв'язуючих елементів з гнучкого і пружного пластичного матеріалу.

11. Зубна щітка по будь-якому з пунктів 1-6, яка відрізняється тим, що зона зв'язуючої частини між зоною верхівки і зоною основи  містить  апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між зоною верхівки і зоною основи, які з'єднані виключно за допомогою повного або часткового заповнення еластомерним матеріалом.

12. Зубна щітка по будь-якому з пунктів 1-11, яка відрізняється тим, що головка конструктивно реалізована таким чином, що зона верхівки виконана з можливістю згинання, під час чищення зубів, назад пружно відносно зони основи, навколо горизонтально орієнтованої осі згинання, яка проходить крізь головку у зоні зв'язуючої частини.

13. Зубна щітка по будь-якому з пунктів 1-11, яка відрізняється тим, що зона верхівки та/або зона зв'язуючої частини конструктивно реалізована та розташована таким чином, що  зона верхівки виконана з можливістю шарнірного згинання під час чищення зубів відносно зони основи, навколо горизонтально орієнтованої осі обертання, яка проходить крізь зону верхівки посередині між її верхівкою та її основою.

14. Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що пружно-гнучка зв'язуюча частина, яка знаходиться між основою головки та шийки, містить композитну зону, яка виконана з пластичного та еластомерного матеріалу.

15. Зубна щітка по пункту 14, яка відрізняється тим, що ручка, шийка та головка повністю виконані з пластичного матеріалу та суцільно зв'язані між основою головки та ручкою, а між шийкою та головкою розташовано один чи більше вирізів у пластичному матеріалі головки та шийки, які простягнені усередину з поверхні пластичного матеріалу, виріз виконано крізь межу між шийкою та головкою, виріз  містить еластомерний матеріал, який відрізняється від пластичного матеріалу головки та шийки та таким чином забезпечує пружно-гнучкий зв'язок між головкою та ручкою.

16. Зубна щітка по пункту 15, яка відрізняється тим, що зв'язуюча частина між головкою та ручкою має форму зв'язуючої звуженої зони,  виробленої з згаданого пластичного матеріалу, звужений матеріал оточено навколо або з боків еластомерним матеріалом.

17. Зубна щітка по пункту 14, яка відрізняється тим, що композитна зона  містить  суцільну потоншену частину, яка є потоншеним поперечним перерізом відносно повздовжніх безпосередньо суміжних частин шийки та/або головки, до яких вона приєднана, ця потовщена частина оточена навколо масою еластомерного матеріалу, який приєднано до пластичного матеріалу.

18. Зубна щітка по пункту 14, яка відрізняється тим, що пружно-гнучка зв'язуюча частина розташована на основі головки, або вона безпосередньо поздовжно суміжна з  основою  головки  та зонами  зв'язків головки з шийкою.

Текст

1 Зубна щітка, яка містить ручку та головку, головка має основу з боку ручки та верхівку, віддалену від основи, зону шийки поміж основою головки та ручки, головка з'єднана з ручкою біля основи головки, головка, шийка та ручка розташовані вздовж повздовжньої осі зубної щітки, головка має щетину, яка виконана продовжуваною від площини щетини головки, яка відрізняється тим, що головка складається з негнучкої зони основи, яка з'єднана з ручкою зубної щітки і простягнена від основи головки до пружно-гнучкої зв'язуючої частини, розташованої поміж основою та верхівкою, і зони верхівки, яка простягнена від верхівки головки до зони зв'язуючої частини, обидві зони основи та верхівки є носіями щетини, при цьому зона верхівки гнучко і пружно зв'язана за допомогою зони зв'язуючої частини з зоною основи, і поміж основою головки та шийки розташована пружно-гнучка зв'язуюча частина 2 Зубна щітка по пункту 1, яка відрізняється тим, що зв'язок зони верхівки та зони основи виконано 3 можливістю згинання або шарнірного обертання зони верхівки під час чищення зубів 3 Зубна щітка по пунктах 1 або 2, яка відрізняється тим, що зона зв'язуючої частини знаходиться у повздовжній половині головки якнайдалі від основи ручки 4 Зубна щітка по пунктах 1, 2 або 3, яка відрізняється тим, що зона верхівки є також негнучкою 5 Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що у ненапруженому положенні площини щетини зони верхівки та зони основи зубної щітки є компланарними 6 Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що у ненапруженому положенні площина щетини зони верхівки складає з площиною щетини зони основи кут, менший ніж 180 градусів 7 Зубна щітка по будь-якому з попередніх пунктів, яка відрізняється тим, що зона зв'язуючої частини включає композитну зону між зоною верхівки та зоною основи, причому композитна зона містить структурні елементи, які зроблені як з пластичного, так і з еластомерного матеріалів 8 Зубна щітка по пункту 7, яка відрізняється тим, що композитна зона містить апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між зоною верхівки і зоною основи, які з'єднані за допомогою комбінації тонких волокон, стрічок або безперервної тонкої мембрани, зроблених водночас з гнучкого і пружного пластичного матеріалу, утворюючого одне ціле з головкою, а також за допомогою пластичного матеріалу, яким заповнено апертуру, проріз або щілину 9 Зубна щітка по пункту 8, яка відрізняється тим, що композитна зона містить одну чи більше стрічок пластичного матеріалу, який утворює одне ціле з матеріалом головки, стрічки мають товщину, меншу ніж товщина головки, і простягнені поміж зоною верхівки та зоною основи для з'єднання апертури, прорізу або щілини між зоною верхівки і зоною основи, апертура, проріз або щілина також містять еластомерний матеріал, який приєднаний до сторін щілини та заповнює апертуру, проріз або щілину 10 Зубна щітка по будь-якому з пунктів 1-6, яка відрізняється тим, що зона зв'язуючої частини, між зоною верхівки і зоною основи, містить апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між зоною верхівки і зоною основи, які з'єднані за допомогою одного зв'язуючого елемента або декількох тонких зв'язуючих елементів з гнучкого і пружного пластичного матеріалу 11 Зубна щітка по будь-якому з пунктів 1-6, яка відрізняється тим, що зона зв'язуючої частини між зоною верхівки і зоною основи містить апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між зоною верхівки і зоною основи, які з'єднані виключно за допомогою повного або часткового заповнення еластомерним матеріалом О О> ю З 52719 12 Зубна щітка по будь-якому з пунктів 1 - 1 1 , яка тичному матеріалі головки та шийки, які простягвідрізняється тим, що головка конструктивно ренені усередину з поверхні пластичного матеріалу, алізована таким чином, що зона верхівки виконана виріз виконано крізь межу між шийкою та голоз можливістю згинання, під час чищення зубів, навкою, виріз містить еластомерний матеріал, який зад пружно відносно зони основи, навколо горизовідрізняється від пластичного матеріалу головки нтально орієнтованої осі згинання, яка проходить та шийки та таким чином забезпечує пружнокрізь головку у зоні зв'язуючої частини гнучкий зв'язок між головкою та ручкою 13 Зубна щітка по будь-якому з пунктів 1 - 1 1 , яка 16 Зубна щітка по пункту 15, яка відрізняється відрізняється тим, що зона верхівки та/або зона тим, що зв'язуюча частина між головкою та ручкою зв'язуючої частини конструктивно реалізована та має форму зв'язуючої звуженої зони, виробленої з розташована таким чином, що зона верхівки викозгаданого пластичного матеріалу, звужений матенана з можливістю шарнірного згинання під час ріал оточено навколо або з боків еластомерним чищення зубів відносно зони основи, навколо гоматеріалом ризонтально орієнтованої осі обертання, яка про17 Зубна щітка по пункту 14, яка відрізняється ходить крізь зону верхівки посередині між и верхівтим, що композитна зона містить суцільну потонкою та II О Н В Ю СОО шену частину, яка є потоншеним поперечним перерізом відносно повздовжніх безпосередньо су14 Зубна щітка по будь-якому з попередніх пункміжних частин шийки та/або головки, до яких вона тів, яка відрізняється тим, що пружно-гнучка зв'яприєднана, ця потовщена частина оточена навкозуюча частина, яка знаходиться між основою гололо масою еластомерного матеріалу, який приєдвки та шийки, містить композитну зону, яка нано до пластичного матеріалу виконана з пластичного та еластомерного матеріалу 18 Зубна щітка по пункту 14, яка відрізняється тим, що пружно-гнучка зв'язуюча частина розта15 Зубна щітка по пункту 14, яка відрізняється шована на основі головки, або вона безпосередтим, що ручка, шийка та головка повністю виконані ньо поздовжно суміжна з основою головки та зоз пластичного матеріалу та суцільно зв'язані між нами зв'язків ГОЛОВКИ З ШИЙКОЮ основою головки та ручкою, а між шийкою та головкою розташовано один чи більше вирізів у плас Цей винахід стосується зубних щіток, зокрема, зубних щіток, головки яких мають зони, які гнучко пов'язані між собою Зубні щітки, які мають у своїй структурі зони, які модифікуються за рахунок гнучкості, вже ВІДОМІ, наприклад, Міжнародна Публікація WO 92/17092, Європейський патент ЕР 0613636, Європейський патент ЕР 0648448А, Міжнародна Публікація WO 97/24949 та WO 97/07707 Такі зони, які модифікуються за рахунок гнучкості, головним чином, вміщують відливок композитної зони з жорсткого пластичного матеріалу, з якого також зроблена зубна щітка, та м'якого гнучкого еластомірного матеріалу Вважається, що оптимальні характеристики гнучкості ще не були досягнуті у згаданих зубних щітках, та тому ціллю цього винаходу є забезпечення зубної щітки, яка має більш поліпшену гнучкість головки, та, окрім того, поліпшити здатність зубної щітки чистити внутрішню поверхність зубів У ВІДПОВІДНОСТІ з даним винаходом зубна щітка вміщує ручку та головку, головка має основания з боку ручки та верхівку, віддалену від основания, зону шийки поміж основаниям головки та ручки, головка з'єднана з ручкою у основания головки, головка, шийка та ручка розташовані вздовж повздовжньої осі зубної щітки, головка має щетину, яка подовжується від площини щетини головки, що відрізняється тим, що головка складається з, по суті, негнучкої зони основи, яка з'єднана з ручкою зубної щітки і простягається від основания головки до пружньогнучкої зв'язуючої частини, розташованої поміж основаниям та верхівкою, і зони верхівки, яка про стягається від верхівки головки до зони звязуючої частини, обидві зона основи та зона верхівки є носіями щетини, при цьому зона верхівки гнучко і пружньо зв'язана за допомогою зони зв'язуючої частини з зоною основи, і, поміж основаниям головки та шийки розташована пружньо-гнучка зв'язуюча частина Ручка зубної щітки є тією частиною зубної щітки, яку стискає користувач при чищенні йогоЯі зубів У багатьох зубних щітках шийка, це візуально добре-визначена зона, яка знаходиться між частиною зубної щітки, яка стискається користувачем, та головкою, але у інших зубних щітках головка приєднується до ручки відносно непомітно Загалом термін "шийка", який використовується при цьому, включає усі такі можливості, зокрема те, що це є частина зубної щітки, яка безпосередньо сусідня до основания головки Описана вище конструкція зубної щітки зосереджує гнучкість головки у верхівці зубної щітки, та також забезпечує гнучкий зв'язок між основаниям головки та ручкою зубної щітки Зв'язування зони верхівки та зони основания бажано здійснювати таким чином, щоб дозволити зоні верхівки згинатися або пружно обертатися відносно зони основания під час чищення зубів Зв'язок забезпечений через зону зв'язуючої частини, яка знаходиться між зоною верхівки та зоною основания, дозволяє зоні верхівки згинатися або обертатися, під час використання, навколо осі згинання або осі обертання , які знаходяться на площині щетини і, по суті, поперек подовжньої осі зубної щітки, таким чином, що щетина на зоні верхівки може нахилятися назад, тобто так, що 52719 ВІЛЬНІ закінчення щетини в зоні верхівки коливаються у напрямку ручки, допомагаючи щетині очищувати внутрішню поверхню зубів Гнучке зв'язування, за даним винаходом, між зоною верхівки та зоною основания, та між головкою та шийкою, також допомагає запобігти надмірному чищувальному надавлюванню під час чищення зубів Зона основи являється, по суті, негнучкою, це приводить до того, що під час чищення зубів зона основи згинається лише незначно, в межах звичайних для згинання пластичного матеріалу, з якого виготовляють головку зубної щітки Зона основи може прийнятно вміщувати суцільну ділянку з пластичного матеріалу, яка має поглиблення до яких уставлени пучки щетинок Краще, коли зона зв'язуючої частини розташована у подовжній половині головки як надалі від основания головки Прийнятне, коли зона основи простягається, принаймні, на 50 ВІДСОТКІВ, прийнятно на 60 ВІДСОТКІВ відносно відстані між основаниям головки та верхівкою головки, наприклад, (зв'язки) можуть бути у цілком відлитими У ІНШІЙ реалізації цього винаходу зона зв'язуючої частини між зоною верхівки та зоною основи може вміщувати композитну зону, причому композитна зона має структурні елементи, які зроблені водночас як з пластичного матеріалу, так і з еластомірного матеріалу Наприклад, композитна зона може вміщувати апертуру, проріз або щілину між верхівкою та зоною основи, які з'єднуються за допомогою тонких волокон, стрічок або безперервно тонкої мембрани, зроблених з гнучкого і пружного пластичного матеріалу, наприклад такого, який являє собою одне ціле з головкою, а також, за допомогою еластомірного матеріалу в апертурі, прорізі або ЩІЛИНІ Ці волокна, тонкі стрічки або безперервна тонка мембрана можуть бути, по суті, розташовані у площині паралельній до площини поверхні щетини зони головки або зони основания, чи можуть бути нахилені або можуть бути зігнуті у будь яких паралельних сумісних з такими площинами принаймні, 75 ВІДСОТКІВ ЦІЄЇ відстані Наприклад, така композитна зона може вміщувати сітку, ланцюжок, решітку, кліткову або решіткову структуру з пластичного матеріалу, який являє собою одне ціле з матеріалом, з якого зроблена головка, з порожнинами, які вміщують еластомірний матеріал Наприклад, така композитна зона може включати одну стрічку або більшу КІЛЬКІСТЬ стрічок, наприклад дві стрічки, з пластичного матеріалу, який являє собою одне ціле з матеріалом, з якого зроблена головка, при цьому товщина стрічок набагато менша ніж товщина головки, а самі стрічки розташовані між зоною верхівки та зоною основи, та продовжуються між зоною верхівки та зоною основи, і використовуються для зв'язуючої частини зони верхівки та зони основи у МІСЦІ апертури, проріза або щілини, апертура, проріз або щілина також вміщують еластомірний матеріал, який є ВІДПОВІДНО зчепленим зі сторонами проріза та стрічками та ВІДПОВІДНО заповнює, взагалі, апертуру, проріз або щілину, також довільно здіймається над поверхнею пластичного матеріалу, з якого зроблена головка Зона верхівки також може бути, по суті, негнучкою, це приводить до того, що окрім згинання та шарнірного обертання відносно зони основи, зона верхівки згинається лише незначно Зона верхівки може прийнятно вміщувати суцільну ділянку з пластичного матеріалу, яка має поглиблення до яких уставлени пучки щетинок У ненапруженому стані, тобто у той час, коли щітку не використовують, площина щетини зони верхівки та площина щетини зони верхівки та зона основи зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, можуть бути, по суті, копланарними, тобто, по суті, кут між ними дорівнює 180 градусів Альтернативно, площина щетини зони верхівки формує кут, менший ніж 180 градусів, з площиною щетини зони основи, наприклад, кут 150 - 179 градусів, підходить кут 155-170 градусів У цій вищезгаданій конструкції, КІНЦІВКИ щетини у зоні основания можуть лежати у одній площині або приблизно у одній площині, та КІНЦІВКИ щетини у зоні верхівки можуть лежати у одній площині або приблизно у одній площині, та дві ВІДПОВІДНІ ПЛОЩИНИ можуть бути компланарні або формувати кут, наприклад кут менший ніж 180 градусів одна до одної, наприклад кут ВІДПОВІДНИЙ куту між поверхнею щетини зони основания та зони верхівки Зона зв'язуючої частини між зоною верхівки та зоною основи в одній з реалізацій, у ВІДПОВІДНОСТІ з даним винаходом, вміщує у матеріалі, з якого зроблена головка зубної щітки, апертуру, проріз або щілину між зоною верхівки та зоною основи, які з'єднуються за допомогою однієї вставки або більшої КІЛЬКОСТІ тонких зв'язуючих частин, зроблених з гнучкого і пружного пластичного матеріалу Такі вставки можуть вміщувати тонкі волокна, тонкі стрічки або безперервну тонку мембрану, які можуть бути зроблені водночас з гнучкого і пружного пластичного матеріалу, та які можуть бути того ж вида як і, по суті, планарна головка, чи можуть мати нахил або бути вигнутими з площинності Пластичні матеріали можуть бути такими ж самими як пластичні матеріали з яких зроблена зона головки та зона основи, але вони гнучкіши завдяки тонкості, наприклад верхівка, основания та зв'язок Частини пластичного матеріалу у такій композитній зоні можуть бути досить товстими для того, щоб суттєво сприяти гнучкості та пружності зони зв'язуючої частини, або, як альтернатива, вони можуть бути такими тонкими, що будуть забезпечувати лише мінімальну гнучкість та пружність зони зв'язуючої частини і можуть, таким чином, служити лише для того, щоб частини головки трималися разом перед тим, як додавати еластомір В ІНШІЙ реалізації, у ВІДПОВІДНОСТІ З даним ви находом, зона зв'язуючої частини між зоною верхівки та зоною основи може включати апертуру, проріз або щілину, що зроблені у матеріалі головки між зоною верхівки та зоною основи, які використовуються виключно для зв'язуючої частини і усередині повністю або частково заповнені еластомірним матеріалом У такий конструкції найбільш ефективною є головка, яка складається з двох зон, з проміжком між ними заповненим еластоміром Цей еластомірний матеріал переважно з'єднує зону верхівки та зону основи, які розташовані з різних боків апертури, проріза або щілини так, щоб зона верхівки та зона основи трималися 52719 разом Вищезгадані апертури або прорізи можуть вміщувати отвори або вирізи поперек всієї ширини головки, які ВІДДІЛЯЮТЬ зону основи від зони верхівки Такі апертури можуть бути відкритими з того боку головки, де розташована щетина та/або з іншого боку головки і можуть проходити повністю скрізь головку Такі апертури, прорізи або щілини можуть мати дуже різні форми, наприклад, отвори по всієї ширині головки Взагалі, вони можуть мати вигляд спрямованих отворів, закруглених або розташованих під кутом, наприклад, мати форму "С", "U" або "V" При цьому, у такій конструкції округлі вигини "С" або "U" або загострена верхівка "V" можуть бути орієнтовані як у бік ручки зубної щітки, так і у бік верхівки головки, тобто у напрямку від ручки Як альтернативний варіант, така апертура, проріз або щілина може по краях головки бути дещо вужче, а у центрі головки ширше або навпаки Також підходять, наприклад, апертура, проріз або щілина, які вміщують одну виїмку або більшу КІЛЬКІСТЬ виїмок, краще коли одну, з глибиною, яка відповідає товщині головки так, щоб пластичний матеріал, який залишається на дні виїмки забезпечував хоча б слабкий зв'язок пластичного матеріалу Виїмка може бути потім заповненою повністю або частково еластомірним матеріалом, тобто формується композитна зона Як альтернативний варіант, апертура, проріз або щілина може проходити, принаймні у деяких місцях, повністю скрізь товщину головки, наприклад, залишаючи зв'язуючи частини матеріалу, з якого зроблена головка, які перетинають апертуру, проріз або щілину, зв'язуючи місця, де апертура, проріз або щілина повністю скрізь товщину головки Така апертура, проріз або щілина може бути повністю або частково заповненою еластомірним матеріалом, формуючи, таким чином композитну зону У тому випадку, коли апертура, проріз або щілина повністю проходить крізь товщу головки, по всій и довжині, вона може бути повністю або частково заповненою еластомірним матеріалом Апертура, проріз або щілина може продовжуватись на всю ширину як з однієї так і з іншої сторони головки зубної щітки, і еластомірний матеріал при цьому може бути протягнутим навколо зони верхівки головки та навколо зони основи головки або навколо однієї з них, формуючи таким чином еластомірний буфер навколо головки зубної щітки, пом'якшуючи при цьому будь-який вплив головки зубної щітки на ясна користувача і також ніжно масажуючи при цьому ясна Як альтернативний варіант можна навести еластомірний матеріал, який може бути протягнутий навколо зони верхівки головки для формування еластомірного буферу вже відомим способом Коли апертура, проріз або щілина вміщує еластомірний матеріал, зовнішня поверхня еластомірного матеріалу може мати рифлену поверхню, за допомогою якої можна далі контролювати гнучкість зони зв'язуючої частини В одній з реалізацій, у ВІДПОВІДНОСТІ З даним винаходом, головка виконана таким чином, що зона верхівки може згинатися назад гнучко відносно зони основи під час чищення зубів, причому це 8 стосується згинання по горизонтально орієнтованій осі, що перетинає головку у зоні зв'язуючої частини Вісь згинання може перетинати головку у апертурі, прорізі або ЩІЛИНІ, ЯКІ описані вище, або по їх краях У такій конструкції апертура, проріз або щілина можуть мати різні форми, причому такі, що горизонтально орієнтована вісь згинання може перетинати головку зубної щітки повністю усередині апертури, проріза або щілини Коли зона зв'язуючої частини являє собою композитну зону, як описано вище, згинання може мати місце за допомогою вигина частин вищеописаного пластичного матеріалу, або вигина у точці, де така частина сходиться з краєм апертури, проріза або щілини Така конструкція може визивати вигинання всієї зони верхівки у напрямку щетини на деякій відстані від площині, яка розташована між площиною щетини і зворотною частиною головки, так що зона верхівки ефективно згинається назад до зони основи під час використання зубної щітки У альтернативній реалізації зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, зона верхівки і зона зв'язуючої частини або одна з них, можуть бути конструктивно та позиційно такою, що зона верхівки може шарнірно обертатися під час чищення зубів відносно зони основи, причому горизонтально орієнтована вісь обертання перетинає зону верхівки у середньої и частині між верхньою та нижньою її частинами Така конструкція визиває шарнірно обертання зони верхівки по цієї осі у середній точці її довжини, тобто визиває для зони верхівки дію подібну "гойдалці", при якій під час чищення зубів частина зони верхівки у напрямку верхівки головки шарнірно обертається у напрямку щетини на деякій відстані від площині, яка лежить між площиною щетини і зворотною стороною головки, а частина зони верхівки у напрямку зони основи головки шарнірно обертається у напрямку, який являється зворотнім напрямку щетини на деякій відстані від площині, яка лежить між площиною щетини і зворотною стороною головки, або навпаки У цій реалізації зубної щітки таке обертання досягається за рахунок конструкції головки, у якій верхня частина зони основи реалізована у формі двох гілок, які частково оточують частину зони верхівки, яка простягається між ними у напрямку основи, зі зв'язком між зоною верхівки та зоною основи Наприклад, верхня частина зони основи може бути зробленою у вигляді форми, що подібна виделці з двома зубцями, з частиною зони верхівки поміж двох зубців виделці та зв'язком між зоною верхівки та зоною основи У альтернативній конструкції головки зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, основания зони верхівки може бути у формі двох гілок, які частково оточують частину зони основи, яка подовжується між, ними у напрямку верхівки, зі зв'язком між зоною верхівки та зоною основи Наприклад, основания зони верхівки може бути зробленою у вигляді форми, що подібна виделці з двома зубцями, з частиною зони основи поміж двох зубців виделці та зв'язком між зоною верхівки та зоною основи Наприклад, зона верхівки може фактично мати форму літер "С", "U" або "V" з гілками спрямова 52719 10 ними у бік зони основи, або форму літери "Y", верА хні гілки Y при цьому спрямовані у бік зони основи Інша реалізація такої композитної зони описаЧастина зони основи, яка подовжується у напрямна у Європейському патенті ЕР 0648448 А (зміст ку верхівки, лежить поміж вказаних гілок якого викладено тут у вигляді посилання) У конструкції головки, у якій верхня частина Найкраще застосування такої композитної зозони основи реалізована у вигляді двох гілок, які ни викладено у Міжнародній публікації WO частково оточують частину зони верхівки, яка про92/24949, зміст якої викладено тут у вигляді посистягається поміж ними у напрямку основания, з лання апертурою між зоною верхівки і зоною основи, тоТака вищезгадана композитна зона передбанкі зв'язуючи місця з гнучкого та пружного пластичена у зубній ЩІТЦІ, яка має головку, шийку та руччного матеріалу, як описано вище, можуть бути ку зроблені як одне ціле з пластичного матеріалу забезпечені між вказаними гілками та відповідної розташована, у зоні шийки між основаниям голозони верхівки У конструкції головки, у якій основки та рукояткою ручки, цілком потоншеною часвания зони верхівки реалізована у вигляді двох тиною, яка є потоншеною пересічною частиною гілок, які частково оточують частину зони основи, ВІДПОВІДНО до безпосередньо повздовжніх суміжяка подовжується поміж ними у напрямку верхівки, них частин шийки та/або головки до якої вона приз апертурою між зоною верхівки і зоною основи, єднана, згадана потоншена частина оточена з ботакі зв'язуючи частини можуть бути забезпечені ків масою еластомірного матеріалу приєднаного між вказаними гілками та відповідної зони верхівдо пластичного матеріалу ки Підходящими ДЛЯ таких зубних щіток можуть Найкращі форми згаданої композитної зони бути такі зв'язуючи частини уточках, які являються описані у згаданій у Міжнародній публікації WO діаметрально протилежними одна одній і визна92/24949 чають вісь обертання та сприяють обертанню у Бажано, щоб пружньо-гнучка зв'язуюча частиплощині, у якій лежить подовжня вісь Додатково на між основаниям головки та шийкою була розабо у вигляді альтернативи, такі зв'язуючи частини ташована або була безпосередньо повздовжно можуть бути застосовані у інших площинах у аперсуміжна до основания головки, та з'єднувала голотурі, що сприяє обертанню навколо інших осей вку з шийкою Між ОСНОВОЮ ГОЛОВКИ та шийкою розташовано Типово, що потоншена частина може бути у пружньо-гнучка зв'язуюча частина формі тонкої основи з пластичного матеріалу та продовжуватися повздовжно між ЗОВНІШНІЙ поверУ бажаній реалізації ця зв'язуюча частина хнею згаданих повздовжно суміжних частин зубної вміщує композитну зону з пластичного матеріалу щітки Потоншена частина може бути з будь-яких та еластомірного матеріалу прийнятних пересічних частин або повністю сфорУ одній реалізації, ця композитна зона може, мована для забезпечення потрібного рівня або наприклад, вміщувати зону, яка конструкційно типа гнучкості у шийки зубної щітки Потоншена описана у міжнародній заявці WO 92/17092 та у частина може мати сторони які у напрямку поЄвропейському патенті ЕР 0613636 А (зміст обох вздовжньої осі є по суті паралельними до згаданої документів присутній тут за допомогою посиланповздовжньої осі Наприклад потоншена частина ня) Наприклад ручка, шийка, та головка повністю може бути колоподібним у поперечному перерізі зроблені з пластичного матеріалу та цілком з'єдта повністю циліндричною Альтернативно потоннані між основою головки та ручкою, та між шийшена частина може бути овальна, прямокутна або кою і головкою може бути один або більше вирізів капсуле-подібної форми у поперечному перерізі по у пластичному матеріалі головки та шийки, які горизонтальній осі такого овалу, прямокутна або продовжуються усередині від поверхності пластикапсуле-подібна зрівнена у тому ж напрямку як і чного матеріалу, виріз перетинає межу між шийщетинки або перпендикулярно до щетинок кою та головкою, виріз вміщує еластомірний матеріал, який відрізняється від пластичного матеріалу Типово, що частина головки, мається на увазі головки та шийки, та таким чином забезпечує пруоснования головки, до якої кінцівка головки приєджньо-гнучкий зв'язок між головкою та ручкою нана може бути увігнутої форми, особливо як показано на виді (тобто у цілому перпендикулярно Згадані один чи більше вирізів можуть вміщудо повздовжнього напрямку та у цілому паралельвати виїмки або пази у пластичному матеріалі, які но до напрямку щетинок) до найглибшої частини, вміщують еластомірний матеріал, наприклад один до якої потоншена частина приєднується Як альабо більше повздовжно продовжуючихся пазів тернатива, частина головки до якої приєднується У такій конструкції вирізи можуть бути такими, кінцівка головки потоншеної частини, може бути що формують безперервний зв'язок між головкою поверхнею по суті перпендикулярною до повздовта шийкою у формі зони звуженого зв'язуючої часжньої ОСІ тини, наприклад гнучка основа з згаданого пластичного матеріалу, це звуження оточується навколо, У такий, вищезгаданій конструкції, частина або з боків еластомірним матеріалом шийки до якої приєднується кінцівка ручки потоншеної частини, може бути відповідної випуклої Згаданий виріз може бути заповнений еластоформи, або може мати поверхню по суті перпенмірним матеріалом на повну глибину згаданого дикулярну до повздовжньої осі Як альтернатива, виріза Виріз може продовжуватися поперек усієї якщо частина головки або шийки до якої приєднуширини зубної щітки принаймні на частину більшу ється кінцівка головки потоншеної частини являє ніж повздовжна довжина виріза собою увігнуту форму, тоді частина головки або Найкращі форми згаданої вище композитної шийки, до якої приєднується кінцівка головки потозони описані у Міжнародній публікації WO ншеної частини, може також бути увігнутої форми 92/17092 та Європейському патенті ЕР 0613 63 6 12 11 52719 або протилежної вигнутої форми, таким чином, може бути від 1 до 5мм, типово від 2 до Змм, у щоб сформувати округлу порожнину, частково точці де шийка зубної щітки має товщину (тобто приєднану у и повздовжніх кінцівках завдяки цім перпендикулярно до повздовжньої осі та до наВІДПОВІДНО вигнутим поверхням прямку щетини) від 4 до 7мм, та товщину (тобто перпендикулярно до повздовжньої осі та паралеУ таких конструкціях потоншена частина може льно до напрямку щетини) від 3 до 5мм Прийняту ДІЙСНОСТІ з'єднувати вировнені по ширині попена при цьому потоншена частина, наприклад серречний проріз з шийкою зубної щітки, або наприцевина, може бути відносно короткої обрубнелої клад між головкою, наприклад у и основанні, та у форми з розмірами довжина ширина у межах від шийці зубної щітки Тому проріз у ДІЙСНОСТІ може бути паралельно розміщеною боковою щілиною 2 1 до 1 2, типово від 1,5 1 до 1 1,5 По суті або вигнуто розміщеною боковою щілиною, наприприйнятна серцевина може, при цьому, мати товклад обидві її сторони ГОЛОВКИ-КІНЦІВКИ та ручкищину (тобто у повздовжньому напрямку зубної КІНЦІВКИ супроводжуються частиною круглої кривої щітки) ВІД 0,4 до 5мм, типово від 1 до Змм, та довНаприклад потоншена частина може бути приєджину відповідну до вищезгаданої товщини прорізу нана своєю КІНЦІВКОЮ головки до основания голоякий вона пересікає вки, частина основания головки до якої приєднана Бажано, щоб маса у прорізі, яка наповнює його кінцівка головки потоншеної частини являє собою 3 боків, виходила за ЛІНІЮ поверхні повздовжно увігнуту форму, відносно до найглибшої частини прилеглих частин шийки або головки, до якої вона до якої потоншена частина приєднується, та часприлегла Маса еластомірного матеріалу може по тина головки шийки, до якої приєднується кінцівка суті бути круглої форми Наприклад вона може ручки потоншеної частини, являє собою відповідмати сферичну симетрію, сплющену сферичну ної випуклої форми, такої що бокові поверхні КІНЦІформу, еліпсоїдальну або грушоподібну симетрію ВКИ головки шийки та основания головки визначає та інш Коли вищезгаданий проріз є вигнутий паз, вигнутий проріз між ними Обидві бокові поверхні вигнутість круглої маси може бути подібним до вигнутисть яких, бажано, повторює вигнутість навигнутості прорізу При одній або обох частинах ПІВМІСЯЦЯ, який є по суті частиною дуги на протязі, зубної щітки повздовжно прилеглих до маси пласпо суті, усієї и довжини, з виступами у вигляді натичного матеріалу вони можуть бути занурені у ПІВМІСЯЦЯ направлених, як правило, до КІНЦІВКИ масу якою заповнено проріз, тобто вигнута поверручки зубної щітки хня, подібна до неї, тобто до вигнутої, маси еластомірного матеріалу, та навколо якої маса еластоЯк показано з боку (тобто з напрямку перпенмірного матеріалу може бути сформована дикулярному до повздовжньої осі та напрямку щеОкругла маса може бути наповнена з боків, у натинок), згадана бокова поверхня може бути вирівпрямку перпендикулярному до повздовжньої осі нена, по суті, перпендикулярно до повздовжньої зубної щітки та звичайно у напрямку щетини, до осі зубної щітки, або може бути нахилена під не між приблизно від 1,5 до 4, наприклад від 2 до З перпендикулярним кутом до цієї осі Наприклад разів товщини безпосередньо прилеглої частини поверхня прорізу поміж КІНЦІВКОЮ головки шийки та шийки та/або основания головки Округла маса основаниям головки може бути нахилена на кут, може бути наповнена з боків, у напрямку перпентакий, що їх екстраполяція сходиться на боковій дикулярному до повздовжньої осі зубної щітки та поверхні щетини зубної щітки звичайно перпендикулярно до напрямку щетини, Потоншена частина з'єднувати щілину симетдо між приблизно від 1,01 до 1,5, наприклад від 1,1 рично відносно до потоншення зубної щітки (тобто до 1,3 разів ширини безпосередньо прилеглої чассторона загалом паралельна до напрямку щетини) тини шийки та/або основания головки чи це може бути близько до одної чи іншої площини щетини або до протилежної площини головки Еластомірний матеріал у ЩІЛИНІ може змінюзубної щітки, наприклад необхідністю для зв'язуювати характеристики гнучкості зв'язуючи частини, чи частини бути більш гнучкою у одному напрямку наприклад забезпечення гнучкості, що є проміжзгинання ніж у інших, або для надання потребуєним рішенням між зв'язуючою частиною виготовмих характеристик МІЦНОСТІ або гнучкості цього леною з повністю пластичного матеріалу та зв'ятаким чином сформованого зв'язуючої частини зуючою частиною, яка виготовлена з повністю Наприклад, як показано з боку (тобто з напрямку еластомірного матеріалу Це може також змінюваперпендикулярному до повздовжньої осі та нати характеристики гойдання головки відносно ручпрямку щетинок) потоншена частина може бути ки більш близька до площини щетини ніж протилежна Пластичний матеріал зубної щітки, та еластоплощина головки Наприклад зв'язок між потоншемірний матеріал, кожен з них присутній у зв'язуюною частиною та основаниям головки може бути чій частині між зонами основания та верхівки гоповною або по суті частковою частиною основания ловки, коли вона є композитної зоною, пластичний головки та/або шийки, та який в одиницях товщини та еластомірний матеріали можуть бути загально головки та/або шийки, є у ДВІЧІ ближчий до площивикористані у двокомпонентних зубних щітках, ни щетини головки та/або шийки наприклад, як описано у Європейському Патенті ЕР 0336641, такий пластичний матеріал зчіплюПоперечний переріз потоншеної частини моється з пластичним матеріалом, що використовуже, наприклад, бути 0,1 - 0,75, прийнятно 0,25 - 0,5 ється для виробництва ручок зубних щіток Такий від поперечного перерізу безпосередньо прилеглої еластомірний матеріал може бути введеним до повздовжньої частини зубної щітки У типових зукаркаса зубної щітки швидко після відливки з пласбних щітках (усі зубні щітки загалом мають однатичного матеріалу частин зубної щітки, так що гаковий розмір), ширина згаданої щілини (тобто ширячий пластичний матеріал розплавляється і зчіприна у повздовжньому напрямку зубної щітки) 14 13 52719 ляється з еластомірним матеріалом Такий спосіб та верхівку 5 віддалену від основания 4 Шийка 6 являється загально відомим розташована між основаниям 4 головки 3 та ручкою 2 Головка 3 приєднується до шийки 6 у осноПрийнятні пластичні матеріали включають до ванні 4 головки 3 Головка 3, шийка 6 та ручка 2 себе, наприклад, поліаміди та поліпропілени Як розташовані вздовж повздовжньої осі зубної щітки приклад прийнятності поліаміда є матеріал А-А Пучок щетинок 7, який вставлено до отворів 'Ultramid B3™' (використовуємий фірмою BASF, 8, продовжується з площини щетини 9 головки З Німеччина), який має модуль еластичності (DIN 53452) приблизно 3000 Як приклад поліпропілену, Головка 3 містить по суті жорстку зону осноє матеріал 'Novolene 1100 НХ™' (використовуємий вания 10, яка приєднується до шийки зубної щітки фірмою BASF, Німеччина), який є гомополімер та 6 та ця зона основи продовжується з основания 4 має модуль еластичності (DIN 53457) приблизно головки 3 до зв'язуючої частини 11 розташованої 1400 Поліпропіленовий гомополімер може необоміж основания 4 та верхівкою 5, а також зону верв'язково використовуватися у ДОМІШЦІ З поліпропіхівки 12, яка продовжується від верхівки 5 головки леновим блокуючого сополімеру, таким як матеріЗ до перемички 11 Обидва, як зона основания 10 ал 'Novolene 2500 НХ™' (використовуємий фірмою так і зона верхівки 12 являються носіями щетинок BASF, Німеччина), наприклад у відношенні суміш 7 (пропущений на фігурах з 1 по 5 для ЧІТКОСТІ) до ваги 80 20 ВІДПОВІДНО (1100 НХ 2500 НХ) Зона зв'язуючої частини 11 забезпечена завдяки Прийнятний еластомірнии матеріал містить припрорізу 13 між зоною верхівки 12 та зоною оснородні чи синтетичні латексного типу еластоміри, а вания 10, які приєднуються за допомогою двох саме поліхлоропрен, природній каучук та силікони, гілок 14 зроблених з пластичного матеріалу та наприклад еластомірнии матеріал Santoprene™ утворюючи єдине ціле з матеріалом головки З, гілки 14 є тоншими ніж товщина головки 3, та проЗубна щітка за даним винаходом може бути довжуються між зоною верхівки 12 та зоною основироблена як правило традиційною технікою для вания 10 для з'єднання щілини 13 Гілки 14 суттєво відливок, наприклад такою у якій пластичний матонкіше ніж товщина безпосередньо приєднаних теріал "skeleton" у перше був вироблений відливдо них частин 10, 12 головки 3, так щоб забезпекою, тоді якщо еластомірні частини присутні, то чити гнучкий зв'язок вони упроваджуються завдяки наступній стадії відливки, у якій еластомер вводиться як гаряча Між основаниям 4 головки 3 та шийкою 6 розрідина та причіпляється до пластичного матеріалу ташовано зв'язуюча частина 15, який має форму Прийнятний, самоочевидний, спосіб відливки за пружньо-гнучкої композитної зони 15 з пластичного допомогою якого зубна щітка може бути вироблета еластомірного матеріалу на так, що має еластомірни матеріали розміщені у Ця пружньо-гнучка композитна зона 15 містить окремих частинах у пластичному матеріалі описаєдину потоншену частину 16, яка приєднується но у Міжнародній публікації WO 94/05183 однією з и КІНЦІВОК до шийки 6 та другою КІНЦІВКОЮ до основания 4 головки 3 Частина 16 є потоншеЩетинки можуть мати загалом традиційну ним поперечним відрізком, який поєднує повздовконструкцію, розташування у належному порядку жні прилеглі частини шийки 6 та головки 3 до яких на площині щетини та матеріали, та прикріплені у вона приєднується площині щетини загалом відомою технікою Надалі винахід буде описано шляхом приклаЧастина 16 являє собою серцевину з пластичдів тільки з посиланням на супроводжувальні фігуного матеріалу, з головним чином овальним попери, на яких зображено речним перерізом, який перетинає повздовжню ось А-А, довга ось вирівняна загалом у напрямку Фіг 1 вид з верху частин пластичного матеріащетини, та продовжується між основаниям 4 гололу головки та шийки зубної щітки за даним винавки 3 та шийки 6 Потоншена частина 16 з'єднує у ходом ширину вирівняний проріз 17 у формі вигнутого з Фіг 2 вид зворотної сторони частин пластичнобоків отвіра поперек шийки зубної щітки, між осного матеріалу головки та шийки зубної щітки за даваниям 4 головки 3, та шийки 6 зубної щітки ним винаходом Фіг 3 вид з боку частин пластичного матеріалу Як показано на фігурах 4, 5 та 6 проріз 13 наголовки та шийки зубної щітки за даним винахоповнено еластомірним матеріалом 18, який охопдом лює та обрамовує гілки 14 Проріз 17 також заповнено еластомірним матеріалом 19, таким чином, Фіг 4 креслення з видами часткових розрізів що потоншена частина 16 з боків охоплюється головки зубної щітки за фігурою 1, яке показує міселастомірним матеріалом 19, який приєднується це розташування еластомірного матеріалу до пластичного матеріалу, та є у формі, яка випиФіг 5 вид головки зубної щітки за даним винанається загалом сферично з боків за межи лінії ходом у розрізі за фігурою 3, який показує місце поверхні повздовжніх прилеглих частин шийки 6 та розташування еластомірного матеріалу головки 3 до якої вона приєднується Цей еластоФіг 6 вид з боку зубної щітки за даним винахомірнии матеріал зображено у частковому розрізі дом, в тому числі еластомірного матеріалу та щена фігурі 4 та 5, для того, щоб показати більш ясно тинок як гілки 14 та частина 16 поєднуються у еластоміФіг 7 Вид з боку іншої реалізації зубної щітки рному матеріалі за даним винаходом Фіг 8 Зубна щітка за даним винаходом у дії, Як показано на фігурах 1 - 6 , площина щетини чищенні зубів 9 зони основания Ю т а зони верхівки 12 є однаковими У реалізації показаній на фігурі 7 площина Посилаючись на фігури з 1 до 6, показана зущетини 9 зони основания 10 та зони верхівки 12 бна щітка 1 (повністю), яка вміщує ручку 2 та голоутворюють кут менший ніж 180° друг до друга, тавку 3 Головка має основания 4 з сторони ручки 2 16 15 52719 ким чином ці площини щетини 9 не є однаковими ється за допомогою пристосування ВІДПОВІДНОГО КІНЦІВКИ щетинок зони основания лежать у одній кута до частин з пластичного матеріалу зубної площині, та КІНЦІВКИ щетинок зони верхівки також щітки, наприклад формуванням такого кута між лежать у одній площині, ці дві площини не являчастинами пластичного матеріалу зубної щітки як ються компланарними, але кут одної до одної відвідлитого, або відливання пластичних частин та повідає куту між площиною щетини 9 зони оснопотім вигинання пластичних частин до ВІДПОВІДНОвания 10 та зони верхівки 12 Завдяки конструкції, ГО кута, до введення еластомірного матеріалу 18, яка показана на фігурі 7 КІНЦІВКИ щетинок утворюта таким чином отримати зубну щітку з зазначеним ють вигідний кут для чищення навколо поверхні кутом між зоною основания 10 та зоною верхівки зубів, але також проміжок 20 між кінцівками щети12 нок 7 зони основания 10 та зони верхівки 12 мініПосилаючись на фіг 8 видно, що щетинки 21 мізовано зони верхівки 12 зубної щітки за даним винаходом, у цілому як на фіг 7, переважно досягають зворотЯк це видно з фігур 1 - 5, внутрішня конструкну поверхню 22 зубів 23 користувача ція зубної щітки за фігурою 7 є подібною Кут між зоною основания 10 та зоною верхівки 12 досяга Фіг. 1. 15 Фіг. 2. Фіг.З. А 4 14 10 12 ФІГ. 4. А— 1 0 1 1 8 2 17 52719 TOB Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24 18
