Остеотом

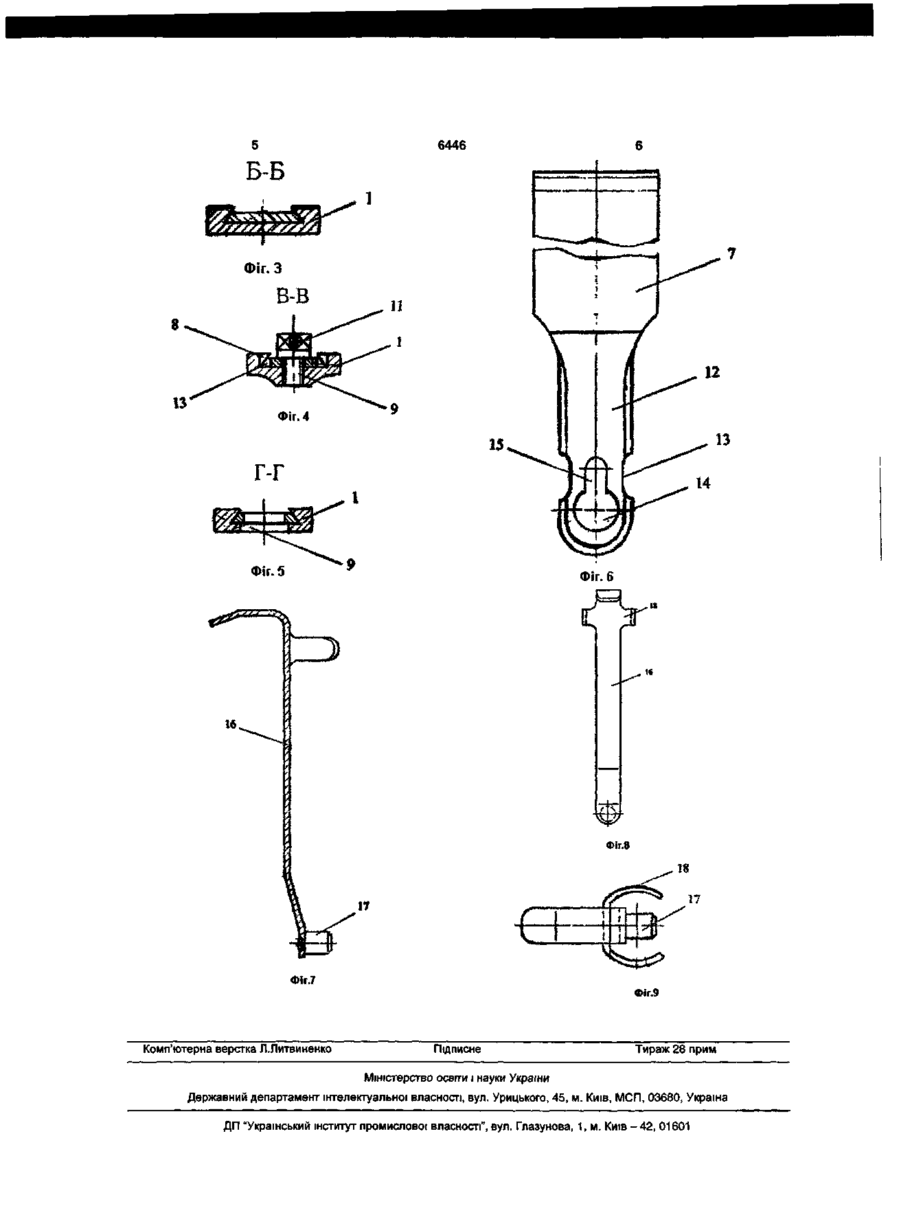

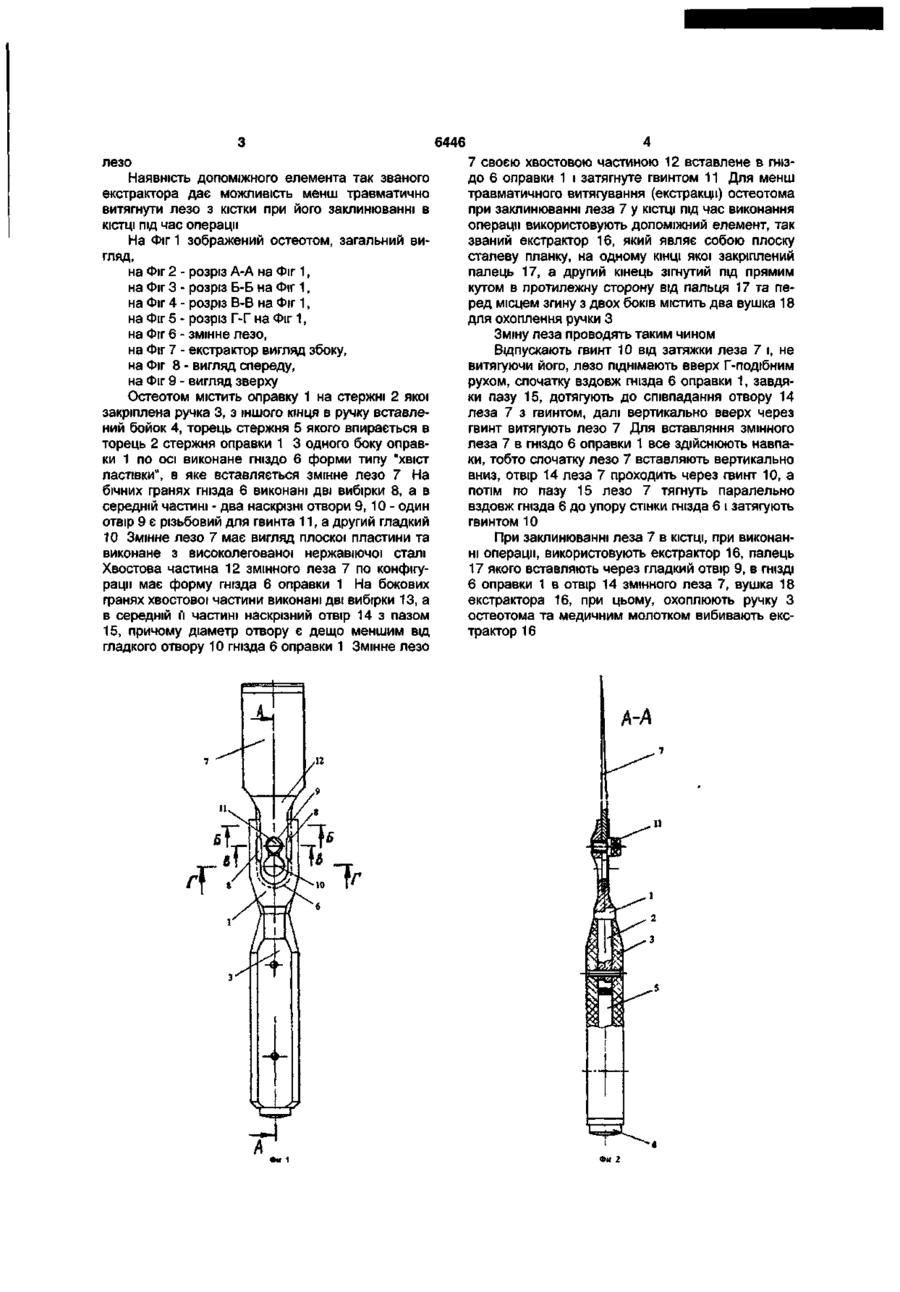

Остеотом, що містить оправку, з одного кінця якої на стержні закріплена ручка, а з іншого кінця гвинтом закріплене змінне лезо, яке має вигляд плоскої пластини та виконане з високолегованої нержавіючої сталі, який відрізняється тим, що в ручку з іншого її кінця вставлений бойок, торець стержня якого впирається в торець стержня оправки, з одного боку оправки по осі виконане гніздо форми типу „хвіст ластівки", на бічних гранях гнізда виконані дві вибірки, а в середній частині - два наскрізні отвори - один різьбовий для гвинта, а другий гладкий, хвостова частина змінного леза по конфігурації має форму гнізда оправки, на бокових гранях виконані дві вибірки, а в середній частині наскрізний отвір з пазом, змінне лезо хвостовою частиною вставлене в гніздо оправки і затягнуте гвинтом, остеотом додатково містить допоміжний елемент, так званий екстрактор, який являє собою плоску сталеву планку, на кінці якої збоку закріплений палець, а другий кінець зігнутий під прямим кутом в протилежну сторону від пальця та перед місцем згину з двох боків містить два вушка для охоплення ручки. Корисна модель стосується медицини, зокрема хірургічних інструментів і може бути використана для дроблення та розтинання костей при різних кісткових операціях. Відомі остеотоми (медичні долота), які містять ручку з'єднану з лезом [Проспект фірми AESCULAP, 523 -С.5/85, с 152]. Проте при різних кісткових операціях такі остеотоми мають дещо обмежені можливості. Найбільш близьким за конструкцією до запропонованого є долото із змінним лезом, яке містить оправку, з одного кінця якої на стержні закріплена ручка, а з іншого кінця гвинтом закріплене змінне лезо, яке має вигляд плоскої пластини та виконане з високолегованої нержавіючої сталі [Проспект фірми AESCULAP, с.37]. Проте кріплення змінного леза у цьому пристрої є недостатньо надійним. В основу корисної моделі поставлене завдання забезпечити надійність кріплення змінного леза та можливість швидкої його заміни, що підвищить ефективність проведення операції. Поставлене завдання досягається тим, що остеотом, який містить оправку, з одного кінця якої на стержні закріплена ручка, а з іншого кінця гвинтом закріплене змінне лезо, яке має вигляд плоскої пластини та виконане з високолегованої нержавіючої сталі, згідно з корисною моделлю в ручку з іншого її кінця вставлений бойок, торець стержня якого впирається в торець стержня оправки, з одного боку оправки по осі виконане гніздо форми типу "хвіст ластівки", на бічних гранях гнізда виконані дві вибірки, а в середній частині - два наскрізні отвори - один різьбовий для гвинта, а другий гладкий, хвостова частина змінного леза по конфігурації має форму гнізда оправки, на бокових гранях виконані дві вибірки, а в середній частині наскрізний отвір з пазом, змінне лезо хвостовою частиною вставлене в гніздо оправки і затягнуте гвинтом, остеотом додатково містить допоміжний елемент, так званий екстрактор, який являє собою плоску сталеву планку, на кінці якої збоку закріплений палець, а другий кінець зігнутий під прямим кутом в протилежну сторону від пальця та перед місцем згину з двох боків містить два вушка для охоплення ручки. Завдяки виконанню конфігурації хвостової частини леза такою ж як конфігурація гнізда на оправці, лезо надійно входить в гніздо та закріплюється гвинтом, а наявність вибірок на бокових гранях гнізда та вибірок на боках хвостової частини леза та отвору з пазом дає можливість вставити лезо при його заміні під час операції в оправку не тільки по гнізду з торця оправки, але і по осі гвинта кріплення, що дає можливість не викручувати гвинт до кінця і не витягувати його щоб швидко поміняти CD CO о> 6446 лезо Наявність допоміжного елемента так званого екстрактора дає можливість менш травматично витягнути лезо з кістки при його заклинюванні в КІСТЦІ під час операції На Фіг 1 зображений остеотом, загальний вигляд, на Фіг 2 - розріз А-А на Фіг 1, на Фіг 3 - розріз Б-Б на Фіг 1, на Фіг 4 - розріз В-В на Фіг 1, на Фіг 5 - розріз Г-Г на Фіг 1, на Фіг 6 - змінне лезо, на Фіг 7 - екстрактор вигляд збоку, на Фіг 8 - вигляд спереду, на Фіг 9 - вигляд зверху Остеотом містить оправку 1 на стержні 2 якої закріплена ручка 3, з іншого кінця в ручку вставлений бойок 4, торець стержня 5 якого впирається в торець 2 стержня оправки 1 3 одного боку оправки 1 по осі виконане гніздо 6 форми типу "хвіст ластівки", в яке вставляється змінне лезо 7 На бічних гранях гнізда 6 виконані дві вибірки 8, а в середній частині - два наскрізні отвори 9, 10 - один отвір 9 є різьбовий для гвинта 11, а другий гладкий 10 Змінне лезо 7 має вигляд плоскої пластини та виконане з високолегованої нержавіючої сталі Хвостова частина 12 змінного леза 7 по конфігурації має форму гнізда 6 оправки 1 На бокових гранях хвостової частини виконані дві вибірки 13, а в середній її частині наскрізний отвір 14 з пазом 15, причому діаметр отвору є дещо меншим від гладкого отвору 10 гнізда 6 оправки 1 Змінне лезо 7 своєю хвостовою частиною 12 вставлене в гніздо 6 оправки 1 і затягнуте гвинтом 11 Для менш травматичного витягування (екстракції) остеотома при заклинюванні леза 7 у КІСТЦІ ПІД час виконання операції використовують допоміжний елемент, так званий екстрактор 16, який являє собою плоску сталеву планку, на одному КІНЦІ якої закріплений палець 17, а другий кінець зігнутий під прямим кутом в протилежну сторону від пальця 17 та перед місцем згину з двох боків містить два вушка 18 для охоплення ручки З Зміну леза проводять таким чином Відпускають гвинт 10 від затяжки леза 7 і, не витягуючи його, лезо піднімають вверх Г-подібним рухом, спочатку вздовж гнізда 6 оправки 1, завдяки пазу 15, дотягують до співпадання отвору 14 леза 7 з гвинтом, далі вертикально вверх через гвинт витягують лезо 7 Для вставляння змінного леза 7 в гніздо 6 оправки 1 все здійснюють навпаки, тобто спочатку лезо 7 вставляють вертикально вниз, отвір 14 леза 7 проходить через гвинт 10, а потім по пазу 15 лезо 7 тягнуть паралельно вздовж гнізда 6 до упору стінки гнізда 6 і затягують гвинтом 10 При заклинюванні леза 7 в КІСТЦІ, при виконанні операції, використовують екстрактор 16, палець 17 якого вставляють через гладкий отвір 9, в ГНІЗДІ 6 оправки 1 в отвір 14 змінного леза 7, вушка 18 екстрактора 16, при цьому, охоплюють ручку З остеотома та медичним молотком вибивають екстрактор 16 А-А 5 6446 Б-Б Фіг. З 12 Фіг. 4 Фіг. 5 ФІГ. 6 16. Фіг.8 Фіг.7 Фіг.9 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
