Опорний засіб для екрануючого пристрою, ліхтар верхнього світла та екрануючий пристрій з вказаними опорними засобами

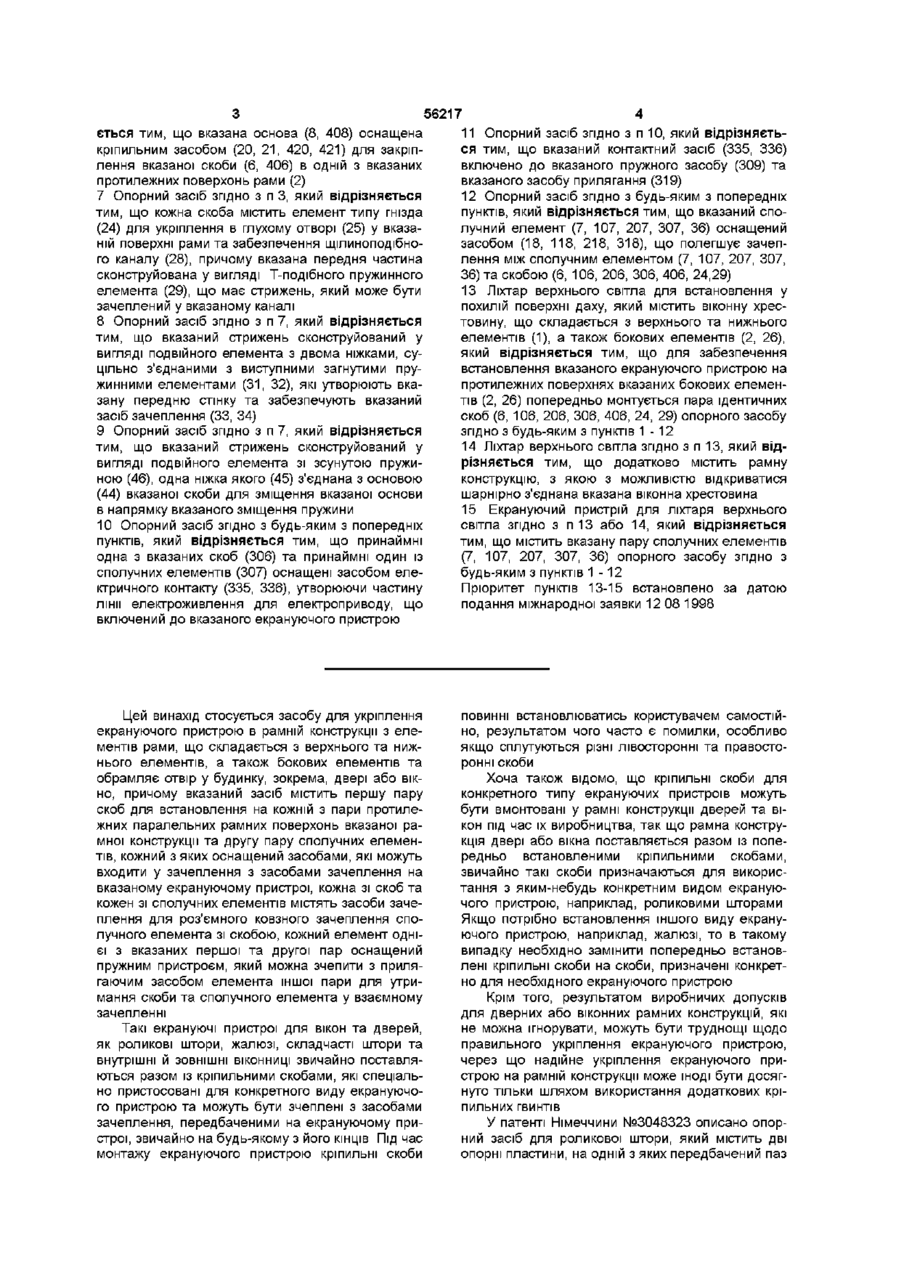

1 Опорний засіб для екрануючого пристрою в рамній конструкції з елементами рами, що містить верхні та нижні елементи (1), а також бокові елементи (2, 26), та обрамляє отвір в будинку, зокрема двері або вікна, причому вказаний пристрій містить першу пару скоб (6, 106, 206, 306, 406, 24, 29) для встановлення на кожній поверхні з пари протилежних паралельних поверхонь рами (2, 26) вказаної рамної конструкції та другу пару сполучних елементів (7, 107, 207, 307, 36), кожний з яких оснащений засобом, який може бути зчеплений із засобом зачеплення на вказаному екрануючому пристрої (120), причому кожна з вказаних скоб (6, 106, 206, 306, 406, 24, 29) та кожний з вказаних сполучних елементів (7, 107, 207, 307, 36) містять, крім того, засіб зачеплення (11 -16, 111 -116, 33 34, 39 - 42) для рознімного ковзного зачеплення сполучного елемента зі скобою, кожний елемент однієї з вказаних першої та другої пар оснащений пружним пристроєм (9, 109, 209, 309, 409, 31, 32), який може бути зчеплений з прилягаючим засобом (19, 219, 319, 38) елемента другої пари для утримання скоби та сполучного елемента у взаємному зачепленні, який відрізняється тим, що скоби (6, 106, 206, 306, 406, 24, 29) вказаної першої пари є ідентичними стандартними елементами, призначеними для встановлення на вказаних протилежних поверхнях рами (2, 26), кожен з яких містить відносно плоску передню частину, яка в змонтованому положенні вказаної скоби виступає над вказаною поверхнею рами (2, 26) та має суттєво гла дку зовнішню поверхню, причому вказаний засіб зачеплення (11 - 12, 111 - 112, 33 - 34) утворюється парою протилежних паралельних бокових граней вказаної передньої частини, та тим, що кожний сполучний елемент (7, 107, 207, 307, 36) сконструйований у вигляді плоского елемента у формі бруска, оснащеного відкритим пазом, обмеженим принаймні однією опорою (13 - 14, 113 - 114, 313 314, 41 - 42), створюючи засіб зачеплення (15-16, 115 - 116, 215 - 216, 315 - 316, 39 - 40), який може бути зчеплений з вказаним засобом зачеплення на скобах 2 Опорний засіб згідно з п 1, який відрізняється тим, що вказаний пружний пристрій (9, 109, 209, 309, 409, 31, 32) включено до вказаної передньої частини вказаної скоби (6, 106, 206, 306, 406, 24, 29) 3 Опорний засіб згідно з п 2, який відрізняється тим, що вказана передня частина кожної скоби (6, 106, 206, 306, 406, 24, 29) сконструйована з вигнутою опуклою передньою стінкою (9, 109, 209, 309, 409, 31, 32) для прилягання до стінки (19, 219, 319, 38) вказаного сполучного елемента, причому вказаний пружний пристрій (9, 109 209, 309, 409, 31, 32) утворюється вказаною передньою стінкою скоби або вказаною стінкою сполучного елемента 4 Опорний засіб згідно з п 3, який відрізняється тим, що вказана передня частина кожної скоби (6, 106, 206, 306, 406, 24, 29) містить основу (8, 108, 208, 308, 408), що утворює плоску поверхню прилягання до вказаної поверхні рами (2) та з'єднана з вказаною передньою стінкою уздовж вказаної пари протилежних бокових граней (11 - 12, 111 112), причому бокові грані вказаної основи відведені назад від вказаних протилежних бокових кромок, утворюючи крайкові фланці, забезпечуючі вказаний засіб зачеплення, причому кожний сполучний елемент (7, 107, 207, 307, 36) має засіб зачеплення, утворений протилежними паралельними опорами, що обмежують вказаний відкритий паз 5 Опорний засіб згідно з п 4, який відрізняється тим, що принаймні одна бокова грань (224) основи та принаймні одна опорна частина (214) кожного сполучного елемента оснащені фіксуючими пристроями, що взаємно зачіплюються (230, 231) 6 Опорний засіб згідно з п 4 або 5, який відрізня О (О ю ється тим, що вказана основа (8, 408) оснащена кріпильним засобом (20, 21, 420, 421) для закріплення вказаної скоби (6, 406) в одній з вказаних протилежних поверхонь рами (2) 7 Опорний засіб згідно з п 3, який відрізняється тим, що кожна скоба містить елемент типу гнізда (24) для укріплення в глухому отворі (25) у вказаній поверхні рами та забезпечення щілиноподібного каналу (28), причому вказана передня частина сконструйована у вигляді Т-подібного пружинного елемента (29), що має стрижень, який може бути зачеплений у вказаному каналі 8 Опорний засіб згідно з п 7, який відрізняється тим, що вказаний стрижень сконструйований у вигляді подвійного елемента з двома ніжками, суцільно з'єднаними з виступними загнутими пружинними елементами (31, 32), які утворюють вказану передню стінку та забезпечують вказаний засіб зачеплення (33, 34) 9 Опорний засіб згідно з п 7, який відрізняється тим, що вказаний стрижень сконструйований у вигляді подвійного елемента зі зсунутою пружиною (46), одна ніжка якого (45) з'єднана з основою (44) вказаної скоби для зміщення вказаної основи в напрямку вказаного зміщення пружини 10 Опорний засіб згідно з будь-яким з попередніх пунктів, який відрізняється тим, що принаймні одна з вказаних скоб (306) та принаймні один із сполучних елементів (307) оснащені засобом електричного контакту (335, 336), утворюючи частину лінії електроживлення для електроприводу, що включений до вказаного екрануючого пристрою Цей винахід стосується засобу для укріплення екрануючого пристрою в рамній конструкції з елементів рами, що складається з верхнього та нижнього елементів, а також бокових елементів та обрамляє отвір у будинку, зокрема, двері або вікно, причому вказаний засіб містить першу пару скоб для встановлення на кожній з пари протилежних паралельних рамних поверхонь вказаної рамної конструкції та другу пару сполучних елементів, кожний з яких оснащений засобами, які можуть входити у зачеплення з засобами зачеплення на вказаному екрануючому пристрої, кожна зі скоб та кожен зі сполучних елементів містять засоби зачеплення для роз'ємного ковзного зачеплення сполучного елемента зі скобою, кожний елемент однієї з вказаних першої та другої пар оснащений пружним пристроєм, який можна зчепити з прилягаючим засобом елемента іншої пари для утримання скоби та сполучного елемента у взаємному зачепленні Такі екрануючі пристрої для вікон та дверей, як роликові штори, жалюзі, складчасті штори та внутрішні й ЗОВНІШНІ ВІКОННИЦІ звичайно поставляються разом із кріпильними скобами, які спеціально пристосовані для конкретного виду екрануючого пристрою та можуть бути зчеплені з засобами зачеплення, передбаченими на екрануючому пристрої, звичайно на будь-якому з його КІНЦІВ ПІД час монтажу екрануючого пристрою кріпильні скоби 56217 11 Опорний засіб згідно з п 10, який відрізняється тим, що вказаний контактний засіб (335, 336) включено до вказаного пружного засобу (309) та вказаного засобу прилягання (319) 12 Опорний засіб згідно з будь-яким з попередніх пунктів, який відрізняється тим, що вказаний сполучний елемент (7, 107, 207, 307, 36) оснащений засобом (18, 118, 218, 318), що полегшує зачеплення між сполучним елементом (7, 107, 207, 307, 36) та скобою (6, 106, 206, 306, 406, 24,29) 13 Ліхтар верхнього світла для встановлення у похилій поверхні даху, який містить віконну хрестовину, що складається з верхнього та нижнього елементів (1), а також бокових елементів (2, 26), який відрізняється тим, що для забезпечення встановлення вказаного екрануючого пристрою на протилежних поверхнях вказаних бокових елементів (2, 26) попередньо монтується пара ідентичних скоб (6, 106, 206, 306, 406, 24, 29) опорного засобу згідно з будь-яким з пунктів 1 -12 14 Ліхтар верхнього світла згідно з п 13, який відрізняється тим, що додатково містить рамну конструкцію, з якою з можливістю відкриватися шарнірно з'єднана вказана віконна хрестовина 15 Екрануючий пристрій для ліхтаря верхнього світла згідно з п 13 або 14, який відрізняється тим, що містить вказану пару сполучних елементів (7, 107, 207, 307, 36) опорного засобу згідно з будь-яким з пунктів 1-12 Пріоритет пунктів 13-15 встановлено за датою подання міжнародної заявки 12 08 1998 повинні встановлюватись користувачем самостійно, результатом чого часто є помилки, особливо якщо сплутуються різні лівосторонні та правосторонні скоби Хоча також відомо, що кріпильні скоби для конкретного типу екрануючих пристроїв можуть бути вмонтовані у рамні конструкції дверей та вікон під час їх виробництва, так що рамна конструкція двері або вікна поставляється разом із попередньо встановленими кріпильними скобами, звичайно такі скоби призначаються для використання з яким-небудь конкретним видом екрануючого пристрою, наприклад, роликовими шторами Якщо потрібно встановлення іншого виду екрануючого пристрою, наприклад, жалюзі, то в такому випадку необхідно замінити попередньо встановлені кріпильні скоби на скоби, призначені конкретно для необхідного екрануючого пристрою Крім того, результатом виробничих допусків для дверних або віконних рамних конструкцій, які не можна ігнорувати, можуть бути труднощі щодо правильного укріплення екрануючого пристрою, через що надійне укріплення екрануючого пристрою на рамній конструкції може ІНОДІ бути досягнуто тільки шляхом використання додаткових кріпильних ГВИНТІВ У патенті Німеччини №3048323 описано опорний засіб для роликової штори, який містить дві опорні пластини, на одній з яких передбачений паз 56217 ча щодо якості дизайну, який є простим та дешевим у виробництві та встановлення якого спрощено завдяки самовиравнювальній конструкції, що може у значній мірі компенсувати виробничі допуски Додатковою метою є створення стандартної конструкції першої пари кріпильних скоб, що можуть попередньо встановлюватись на рамній конструкції на МІСЦІ виробництва, завдяки чому можливе просте встановлення різних екрануючих пристроїв, що використовують різні види сполучних елементів Згідно З ЦИМ винаходом ці ЦІЛІ досягаються за допомогою опорних засобів, які визначені вище та які відрізняються тим, що скоби вказаної першої Хоча опорний пристрій створює можливість пари є ідентичним стандартними елементами для використання тих же самих кріпильних скоб для встановлення на вказаних протилежних поверхнях різних екрануючих пристроїв, вадою цієї конструкрами, причому кожний із них містить відносно плоції є те, що для використання з роликовою шторою ску передню частину, яка виступає з вказаної попотребуються кріпильні скоби іншої конструкції для верхні рами в МІСЦІ кріплення вказаної скоби, та входження пружинної роликової трубки роликової має суттєво гладку зовнішню поверхню, вказаний штори, тобто паз та круглий отвір, ВІДПОВІДНО засіб зачеплення утворюється парою протилежних У заявці США US-A-3, 614, 045 описується паралельних бокових граней вказаної передньої опорний пристрій, який містить подовжені напрямчастини та тим, що кожний сполучний елемент ні з пазами, прикріплені до бокових елементів расконструйований як суттєво плоский елемент у мної конструкції та витягнуті вздовж всієї и висоти, формі бруска, оснащений відкритим пазом, обмета сполучні елементи, оснащені елементами зачеженим принаймні однією опорою, що утворює заплення у формі гака для зачеплення з пазами вкасіб зачеплення, який можна зчепити з вказаним заних напрямних та які виступають під прямим засобом зачеплення на скобах кутом спереду рамної конструкції Менш привабливий ЗОВНІШНІЙ вигляд цього пристрою обмежує Завдяки виготовленню скоб у вигляді ідентичйого застосування драпіровками, що ховають опоних стандартних елементів їх виробництво стане рний пристрій, та є непридатним для того, щоб простим та дешевим Скоби можуть звичайно монвідповідати сучасним вимогам до естетичного та туватись на протилежних поверхнях віконної хресфункціонального дизайну вікон та допоміжних товини або бокових елементах рами зі сторони пристроїв типу екрануючих пристроїв вікна, поверненої до світла, та безпосередньо під верхнім елементом віконної хрестовини або рами Заявка на Європейський патент ЕР-А1-0, 465, Як варіант, скоби можуть також, проте, укріплюва433 описує пристрій, що містить пару ідентичних тися на протилежних поверхнях верхніх та нижніх кріпильних скоб у формі тубуса, прикріплених до елементах рами або віконної хрестовини для розпротилежних поверхонь бокових елементів рами, у міщення екрануючого пристрою, який може перекожному з яких утворений поперечний паз для суватися в горизонтальному напрямку Більш того, входження пружного затискного елемента у формі, скоби можуть монтуватись так, щоб пара протилещо повторює зовнішню циліндричну форму кріпижних паралельних бокових граней передньої часльних скоб Ця конструкція призначена тільки для тини, які створюють засіб зачеплення для сполучроликових штор, що мають засоби зачеплення у них елементів, розміщувалась або в подовжньому формі виступаючих циліндричних штифтів на кожнапрямку елементів рами або віконної хрестовини, ному КІНЦІ на яких вони укріплюються, або навхрест з ними У публікації WO 96/07007 описується роликова При останньому розміщенні послідовне укріплення штора, що укріплюється між парою кріпильних сполучних елементів на скобах стає особливо скоб, які виступають під прямим кутом з передньої простим, оскільки сполучні елементи можна всунусторони рамної конструкції та які сконструйовані із ти до скоб із внутрішньої сторони вікна в напрямку внутрішньою виїмкою для входження сполучного під прямим кутом до площини шибки елемента у формі повзуна, зчепленого з роликовою шторою В одному кращому втіленні опорного засобу передня частина кожної скоби утворюється вигнуУ патенті Швеції SE-B-415, 904 описується тою опуклою передньою стінкою, яку може бути опора для роликової штори, яка містить пару скоб зчеплено зі стінкою вказаного сполучного елеменL-подібноі форми, у якій кінцеві фланцеві частини та, причому вказаний пружний засіб утворюється на кожній стороні прямокутної щілини зчеплені з однією з вказаних передніх стінок скоби та вказапружними стійками вставного повзуна, який можна ною стінкою сполучного елемента Таким чином, засунути у паз та який може бути зчеплений із запружний засіб конструктивно відділений від засобу собами зачеплення на роликовій шторі зачеплення скоби та сполучного елемента, та На цій підставі метою цього винаходу є ствопружна дія пружного пристрою буде направлена рення опорного засобу для укріплення екрануючоперпендикулярно протилежній поверхні рами або го пристрою на прямокутній рамній конструкції, ВІКОННІЙ хрестовині, на якій встановлені скоби Таякою викладений отвір у будинку, краще на рамі ким чином, пружна функція буде направлена на або ВІКОННІЙ хрестовині, що має привабливий диздійснення защепного зачеплення між скобою та зайн, який відповідає вимогам сучасного споживадля входження квадратного штифта на одному КІНЦІ пружинної роликової трубки роликової штори з таким зачепленням, що дозволяє обертання, та на ІНШІЙ передбачений круглий отвір Для альтернативного укріплення жалюзі кожна опорна пластина оснащена виступами для зачеплення з виїмками у сполучних елементах, з'єднаних з верхньою обшивкою жалюзі, причому вказані елементи проштовхуються над опорними пластинами Потім укріплюються вказані бокові напрямні ребра штори, причому вказані ребра служать одночасно опорою для сполучних елементів та для верхньої обшивки штори, тобто захистом від роз'єднання сполучного елемента з опорною пластиною 56217 8 них елементів втілення, показаного на Фіг 1 Фіг 3 є виглядом у перспективі опорного засобу, показаного на Фіг 1, у стані зачеплення, Фіг 4 є виглядом у перспективі, подібним до Фіг1, іншого варіанта втілення опорного засобу згідно з винаходом, Фіг 5 є виглядом у перспективі в збільшеному масштабі подальшого удосконалення скоби, показаної на Фіг 2, Фіг 6 є виглядом у перспективі іншого втілення скоби та сполучних елементів опорного засобу згідно з винаходом, Фіг 7 є виглядом у перспективі ще одного втілення, що містить скобу, яка утворює частину лінії живлення для екрануючого пристрою з електроприводом, Фіг 8 показує модифікацію скоби, показаної на Фіг 5, Фіг 9 є перетином наступного втілення скоби, прикріпленої до елемента рами або віконної хрестовини, Фіг 10 та 11 є виглядами у перспективі компонентів скоби, показаної на Фіг 9 Фіг 12 є виглядом у перспективі сполучного елемента для використання разом зі скобою, показаною на Фіг 9 -11, та Ф і г 1 3 т а 1 4 є виглядами ВІДПОВІДНО у розрізі та у перспективі модифікованої скоби, показаної на Фіг 9, прикріпленої до елемента рами або віконної хрестовини На Фіг 1 показаний верхній правий кут вікна рамної конструкції з верхнім елементом 1 та боковим елементом 2 Рамна конструкція буде, як звичайно, містити додаткові боковий елемент та нижній елемент, що не показано на кресленні Віконна хрестовина укріплена у рамній конструкції шарнірне, причому вказана віконна хрестовина містить верхній елемент 3 та правий боковий елемент 4, які разом із лівим боковим елементом та нижнім елементом, що не показані, обрамовують шибку 5 З метою встановлення екрануючого пристрою з внутрішньої сторони шибки 5 скоба 6 прикріплена до бокового елемента 4 віконної хрестовини біля верхнього елемента 3, причому вказана скоба є однією з пари скоб, що представляє собою два суттєво ідентичних стандартних елемента, інший з яких укріплюється на протилежному лівому боковому елементі віконної хрестовини У з'єднанні з непоказаним екрануючим пристроєм, що надалі буде іменуватися роликовою шторою, передбачається сполучний елемент 7, який є одним з пари сполучних елементів і призначений для того, щоб Екрануючий пристрій, готовий для встановвходити у зачеплення зі скобою 6 шляхом, який лення у дверній або ВІКОННІЙ рамній конструкції, буде описаний далі може, згідно з винаходом, поставлятися у вигляді комплекту, який, крім власне екрануючого приСкоба 6 містить основу 8, що у показаному строю, містить сполучні елементи опорного засовтіленні сконструйована у вигляді пластини, яку бу, причому вказані сполучні елементи призначені можна прикріпити до бокового елемента 4 віконної для зачеплення з саме цим конкретним видом екхрестовини за допомогою кріпильного засобу, порануючого пристрою типу роликових штор, жалюзі, казаного на Фіг 5, передбаченого на стороні, повескладчастих штор, віконниць тощо рненій до бокового елемента віконної хрестовини Основа може бути в іншому варіанті сконструйоВинахід буде далі описано з посиланням на вана у вигляді пластини з плоскопаралельними схематичні креслення, причому поверхнями або поверхнями, що перетинаються Фіг 1 є виглядом у перспективі ліхтаря верходна з одною під заданим кутом та утворюють нього світла, оснащеного опорним засобом для форму клина, або сконструйована у вигляді пласекрануючого пристрою одного звтілень, тини, розділеної на дві частини, одна з яких утвоФіг 2 є виглядом у перспективі скоб та сполуч сполучним елементом та забезпечує щось на зразок плаваючої ПІДВІСКИ ДЛЯ компенсації виробничих допусків В одній з конструкцій вищезгаданого кращого втілення передня частина кожної скоби містить основу, що утворює плоску поверхню що прилягає до вказаної поверхні рами та з'єднана з вказаною передньою стінкою вздовж вказаної пари протилежних бокових граней, причому бокові грані вказаної основи відведені назад від вказаних протилежних бокових граней, створюючи крайові фланці, що забезпечують вказаний засіб зачеплення Таким чином, встановлення скоб на протилежних поверхнях рами або віконної хрестовини може бути легко здійснено за допомогою основи з ВІДПОВІДНИМ кріпильним засобом В ІНШІЙ кращій конструкції кожна скоба містить елемент у вигляді гнізда, призначеного для укріплення в глухому отворі у вказаних поверхнях рами та забезпечення щілиноподібного каналу, причому вказана передня частина сконструйована у вигляді суттєво Т-подібного пружинного елемента, що має ніжку, яка може бути зчепленою з вказаним каналом, та виступаючі вигнуті пружинні елементи, що утворюють вказану передню стінку та забезпечують вказаний засіб зачеплення Для пристосування екрануючого пристрою з електроприводом, вигідне втілення опорного засобу згідно з цим винаходом забезпечує додаткову властивість, яка полягає у тому, що принаймні одна зі скоб та принаймні один із сполучних елементів оснащені засобом електричного контакту для утворення частини лінії живлення для такого електроприводу Цей винахід далі стосується ліхтаря верхнього світла для встановлення у похилій поверхні даху, який містить суттєво прямокутну віконну хрестовину з паралельними верхнім та нижнім елементами і паралельними боковими елементами, яка може бути виконана або з можливістю нерухомого закріплення у будівлі, або шарнірне прикріплена до нерухомої рамної конструкції, яка у свою чергу виконана з можливістю нерухомого закріплення у будівлі Згідно З ЦИМ винаходом заявляється ліхтар верхнього світла, у якому, для забезпечення встановлення вказаного екрануючого пристрою, до протилежних поверхонь вказаних бокових елементів віконної хрестовини прикріплена пара ідентичних скоб описаного вище опорного засобу для наступного встановлення екрануючого пристрою 56217 10 рює основу пружної частини, а інша - кріпильний можуть, крім того, складатися з різних видів матезасіб ріалів, якщо треба домогтися певних характерисНа протилежній стороні основа має передню тик у тому, що стосується окремих частин Основа частину, створену опуклою вигнутою передньою 8 скоби 6 може, наприклад, бути виготовлена з стінкою 9, що, як показано, може бути сконструйопластмаси, а передня стінка 9 - з металу ваною у вигляді сегмента циліндричної поверхні, Як варіант, скоба може цілком складатися з але може також бути сконструйованою й у вигляді пружного матеріалу, наприклад, з гумової суміші, сегмента інших вигідних типів геометричної поверабо з гумової частини, що становить пружну часхні, наприклад, сферичної, еліптичної або паработину, з'єднаною з основою з жорсткої пластмаси лічної поверхонь Як показано на Фіг 5, передня При монтуванні роликова штора приводиться стінка 9 може мати одну або більше послаблених в положення, паралельне верхньому елементу З зон 10, 10, 10" меншої товщини для полегшення віконної хрестовини так, що елементи другої пари пружної дії пружини та забезпечення того, щоб на сполучних елементів розташовані зовні та трохи передню стінку можна було натиснути, як показано нижче елементів першої пари скоб Кожний сполуна Фіг 2, в області, розташованої у центрі послабчний елемент 7 тепер проштовхується над ВІДПОленої зони 10 меншої товщини Іншою можливістю ВІДНОЮ скобою 6 Під час цієї операції заслінка 18, може бути оснащення передньої стінки 9 пазом, що виступає під кутом від сполучного елемента 7, наприклад, біля переходу між передньою стінкою придавлює вигнуту передню стінку 9 скоби трохи та основою, в результаті чого натиснення на пеусередину, після чого заплечики 11, 12 скоби 6 редню стінку викликає скоріше її зрушення, І ніж и зачіпають доріжки 15, 16 сполучного елемента 7 стиснення На переході між пружною передньою Заслінка 18, таким чином, становить засіб для постінкою та основою скоба 6 може бути на кожній легшення зачеплення між елементами двох пар стороні оснащена, як показано, заплечиками 11, скоб та сполучних елементів Як варіант, такий 12, що простягаються у подовжньому напрямку полегшувальний засіб може бути утворено за добокового елемента 4 помогою насічки в СТІНЦІ сполучного елемента, як це показано на Фіг 7 Така насічка може мати наЯк найбільш чітко показано на Фіг 2, сполучний півкругову або багатокутну форму Таким чином, елемент 7 може мати U-подібний поперечний певисота опорного засобу може бути зменшена, ретин, що утворює відкритий суттєво прямокутний оскільки зачеплення між сполучним елементом та паз, обмежений опорами 13, 14, кожна з яких скобою спочатку здійснюється на сторонах пружутворює повернену усередину доріжку 15, 16, приної частини, і тільки потім, після того, як стиснуто чому вказані опори визначають стінку 19, яка у пружну частину, та, таким чином, зменшено и визібраному стані екрануючого пристрою простягасоту, у центральній частині пружної частини та ється в площині, приблизно перпендикулярній до стінки сполучного елемента Регульована дефорплощини шибки та паралельній боковому елеменмація пружної частини може бути забезпечена за ту 4 віконної хрестовини У показаному втіленні допомогою однієї або більш послаблених зон 10, сполучний елемент 7 оснащений круглим отвором 10, 10", причому необхідною умовою є те, щоб 17 для входження, наприклад, штифта ПІДВІСКИ на загальна ширина скоби 6 зберігалася, в основноодному КІНЦІ пружинної роликової трубки роликової му, постійною з метою встановлення чогось на штори зразок плаваючої ПІДВІСКИ, причому пружна секція Тоді ЯК елементи першої пари скоб мають сутє рухливою для того, щоб пристосуватися до дотєво ідентичну конструкцію, елементи другої пари пусків, та в той же час запобігає вислизанню засполучних елементів можуть бути сконструйоваплечиків 11,12 убік з доріжок 15, 16 ними різними в залежності від конструкції екрану Таким чином, лівий сполучний елемент (не покаСполучний елемент 7 пересувається разом із заний) може бути оснащений засобом для вхороликовою шторою (не показано) у положення, що дження другого штифта для ПІДВІСКИ на протилежпоказано на фіг 3, у якому защепний пристрій у ному КІНЦІ пружинної роликової трубки з вигляді, наприклад, виступу (не показаний), розможливістю замикання при обертанні У іншому ташований на СТІНЦІ сторони сполучного елемента втіленні сполучний елемент 7 може, як показано 7, поверненої до скоби 6, поруч із виступаючою на Фіг 4, бути оснащений штифтом, який може заслінкою 18, проходить повз верхню грань пебути зачеплений з елементом ПІДВІСКИ на пружинредньої стінки 9, яка, таким чином, може пересуній роликовій трубці нутися назовні до прилягання до внутрішньої сторони стінки сполучного елемента 7, розташованої В іншому варіанті пружна частина може містиміж його опорами Виступ тепер спирається на ти дві частини, одна з яких є пружинною частиною, верхню грань передньої стінки 9 та доповнює силу з'єднаною на одному КІНЦІ З ОСНОВОЮ, а на іншому пружної частини, що надавлює на внутрішню стоз контактною частиною, призначеною для зачепрону частини відрізка стінки 19 сполучного елемелення зі стінкою сполучного елемента Контактна нта, розташовану між його опорами частина може бути частково циліндричною в поперечному перетину та мати засіб для з'єднання з Як далі видно з фіг 3, отвір 17 сполучного основою елемента 7 для входження пружинної роликової трубки в цьому положенні розташований під скоСкоби та сполучні елементи можуть самі по бою 6, так що пружинна роликова трубка не присобі виготовлятися з широко використовуваних ходить у зіткнення з пружною передньою стінкою матеріалів, тобто різноманітних видів пластмаси, 9 металів та композитів, причому матеріали можуть також бути підсиленими, підфарбованими, офарУ втіленні, показаному на Фіг 4, основна відмібованими та ш Пари скоб та сполучних елементів на від втілень, описаних вище, полягає втому, що 12 11 56217 пружна частина сконструйована у вигляді криволі11, 12 та 111, 112 у втіленнях, описаних вище, та, нійного язичка 109, який може бути виконаний у таким чином, пристосовані для того, щоб входити формі сегмента циліндричної, сферичної, еліптичв зачеплення зі сполучним елементом 207 при ної або параболічної поверхні та який виступає від встановленні екрануючого пристрою в напрямку, основи 108 Встановлення роликової штори, попаралельному подовжньому напрямку бокових значеної пунктиром, відбувається суттєво так, як елементів віконної хрестовини, тоді як заплечики було описано вище, та елементи з подібною або 227, 228 служать засобом зачеплення під час аналогічною функцією згадуються під тими ж сапроштовхування сполучного елемента 207 під мими номерами позицій, що й у втіленні, описанопрямим кутом до подовжнього напрямку бокових му вище, добавляється тільки число 100 Замість елементів віконної хрестовини круглого отвору 17 сполучний елемент 107 оснаЯк далі показано на Фіг 6, зачеплення сполучщений циліндричним штифтом 117 для зачепленного елемента 207 зі скобою 206 може бути посиня зі сполученим отвором або каналом у пружинлено за допомогою засобу зачеплення з защіпкою ній роликовій трубці 120 роликової штори У сполучному елементі 207 передня стінка 219 між двома опорами сконструйована разом із порожниКриволінійний язичок 109 є таким пружним, що ною, обмеженою дугоподібною стінкою 229, яка може бути вигнутий до положення, у якому стає має форму, що суттєво доповнює пружну передню можливим доступ до гвинтового отвору, якщо трестінку 209 скоби 206 Крім того, скоба 206 оснащеба закріпити скобу за допомогою гвинтового засона язичком 230, що виступає з пластини 224 на бу кріпильного засобу, що описується нижче заплечику 226, причому вказаний язичок станоНа Фіг 5 показано модифікацію кріпильного завить додаткову пружну частину для зачеплення з собу на задній стороні скоби Два штифти 20, 21 порожниною 231 в одній з напрямних 214 сполучсконструйовані з зовнішньою нарізкою та мають ного елемента на КІНЦІ ОДНІЄЇ З ЙОГО опор Під час внутрішню порожнину, наприклад, у вигляді отвору проштовхування сполучного елемента 207 цей 22, та два жолобки 23 При встановленні скоби 6 язичок 230 буде стиснутим до пластини 234 наштифти 20, 21 розташовуються у попередньо пропрямною 214 та, таким чином, забезпечить прохід свердлених отворах у бокових елементах 4 віконсполучного елемента над скобою доти, поки язиної хрестовини, і потім елемент 6 проштовхується чок 230 не зможе просунутися назовні та в доріжку на місце Це встановлення краще виконувати в 231, за допомогою чого забезпечується замикальзв'язку з виготовленням конструкції віконної хресна функція Потім сполучні елементи та скоби бутовини, так що вікно поставляється разом із попедуть защепнуті щодо один одного, та, таким чиредньо встановленою першою парою скоб ном, досягається надійне закріплення екрануючого Якщо треба розібрати роликову штору, пружна пристрою передня стінка 9 охоплюваного елемента витискується за допомогою придатного інструмента, після Як додатковий кріпильний пристрій між сполучого сполучний елемент 7 зсувається униз уздовж чними елементами та скобами під час переднього бокових елементів 4 віконної хрестовини та знімавстановлення екрануючого пристрою, може бути ється разом із роликовою шторою Тепер можна передбачена дугоподібна стінка 232 на пластині укріпити новий екрануючий пристрій на наявні ско224 скоби 206 на заплечику 227, причому вказана би Слід зазначити, що якщо скоба 6 пошкоджена, стінка пристосована, подібно передній СТІНЦІ 209, то спочатку знімають основу та пружну передню для роз'ємного зачеплення з стінкою U-подібного стінку, після чого штифти, встановлені в отворах у сполучного елемента 207, а саме внутрішньою бокових елементах віконної хрестовини, можна стороною однієї з його опор вигвинтити за допомогою придатного інструмента, На Фіг 7 показано втілення, на якому викориснаприклад, інструмента, сполученого з внутрішнім товується пружне зачеплення між скобами та споотвором 22 штифтів або ЗОВНІШНІМИ жолобками 23 лучними елементами 306, 307 першої та другої пар для здійснення провідного з'єднання між конВстановлення екрануючого пристрою може тактним засобом 333, з'єднаним з проводами із бути також здійснено в напрямку під прямим кутом джерела живлення в конструкції віконної хрестодо подовжнього напрямку бокових елементів, при вини, та електроприводом у екрануючому пристрої цьому скоби та сполучні елементи повернені на з метою забезпечення його електричного керуван90° ня Контактний засіб 333 сконструйований суттєво На Фіг 6 показано втілення, у якому скоба 206 як циліндричний штифт, що поміщається у отвір сконструйована конкретно для такого укріплення 334 в основі 308 скоби 306 та може, таким чином, екрануючого пристрою спереду, тобто в напрямку також функціонувати як напрямний та стопорний під прямим кутом до подовжнього напрямку бокоштифт для пересування передньої стінки 309 щових елементів віконної хрестовини 3 цією метою до основи 308 Навпроти отвору 334 знаходиться основа 208 скоби 206 оснащена тильною пластивиготовлена з електропровідного матеріалу та ною 224, яка має менші розміри, ніж інша частина така, що простирається вздовж всієї ширини пеоснови та яка пристосована для того, щоб забезредньої стінки 309, перша зона 335 передньої стінпечувати входження пластини 224 між напрямники 309, яка становить пружну частину У СТІНЦІ 319 ми 213, 214 на сполучному елементі 207 Таким сполучного елемента 307 передбачено другу зону чином, утворюються дві пари взаємно протилежно 336 з електропровідного матеріалу для забезперозташованих заплечиків 225, 226 та 227, 228 ВІДчення контакту між першою зоною 333 та контактПОВІДНО, для зачеплення з доріжками 215, 216 деним засобом для живлення електроприводу екраталі, що охоплюється, як це докладно описується нуючого пристрою в зібраному положенні нижче останнього Заплечики 225, 226 відповідають заплечикам 14 13 56217 При встановленні екрануючого пристрою спостворюючи засіб зачеплення для сполучного елелучний елемент 307 проштовхується над скобою мента, що буде описано нижче 306 таким же чином, як це описано вище Таким Як найбільш чітко зображено на Фіг 11, Тчином, для завершення електричного з'єднання подібний пружинний елемент 29 сконструйований між джерелом живлення та електроприводом екяк одна деталь з листового металу, наприклад, рануючого пристрою передня стінка 309 натискусталі, та з виступаючим язичком для зачеплення ється усередину в напрямку до основи 308, та в 35, виштампованим в одній СТІНЦІ 30а двостінної зібраному стані друга зона 335 розташовується у ніжки ЗО контакті з першою зоною 335, яка попередньо на Сполучний елемент 36, показаний на Фіг 12, етапі виробництва встановлюється у конструкції призначений для використання разом зі скобою, віконної хрестовини в контакті з контактним засопоказаною на Фіг 9 - 1 1 , відповідає за своїми оснобом 333 та проводами 337 вними властивостями втіленню, показаному на Фіг 7 В операції по встановленню сполучний елеУ втіленні, показаному на Фіг 7, стінка 319 мент 36 проштовхується над виступаючими прусполучного елемента 307 сконструйована із суттєжинними елементами 31 та 32 пружинного елемево півкруглою насічкою 31 для заміни виступаючої нта 29 у напрямку, паралельному ЩІЛИНІ, заслінки із втілень на Фіг 1 - 6 як засіб полегшення утвореній двостінною ніжкою ЗО між пружинними зачеплення між сполучними елементами та скоелементами 31 та 32 Таким чином, виступаючі бами пружинні елементи 31 та 32 забезпечать пружне На Фіг 8 показано модифікацію скоби, показазачеплення з стінкою 38 сполучного елемента та, ної на Фіг 5 У цій скобі вигнута опукла передня через загнуті кромки 33 та 34, а також з доріжками стінка 409 забезпечується за допомогою метале39 та 40, утвореними в опорах 41 та 42 сполучного вого елемента 410, сконструйованого суттєво у елемента вигляді пластинчастої пружини з кінцевими частинами 411 та 412, загорнутими навколо основи 408 Оскільки на Фіг 9 скоба, що складається з гнізта розташованими між рельєфними кромковими да 24 та пружинного елемента 29, укріплюється у ребрами 413 та 414 з тильної сторони основи 408 боковому елементі 25 віконної хрестовини із таким У кінцевих частинах 411 та 412 передбачені надрінапрямком, що кромки 33 та 34 пружинних елемези або вирізи 415 та 416, ВІДПОВІДНО, ДЛЯ розмінтів 31 та 32 простягаються паралельно до пощення двох штифтів 420 та 421, які можуть бути довжнього напрямку бокового елемента віконної тієї ж самої конструкції, що описувалася вище для хрестовини для укріплення екрануючого пристрою втілення на Фіг 5 У порожнині між вигнутою пез тим же самим напрямком проштовхування споредньою стінкою 409 та основою 408 може бути лучного елемента над скобою, то є саме собою передбачена прокладка 417, наприклад, із стислизрозумілим, що скоба може також у цьому втіленні вого пінопласту бути повернена на 90° відносно бокового елемента віконної хрестовини, що дозволить встановленУ цьому втіленні, яке надає перевагу відносно ня екрануючого пристрою спереду, як це описано простоти конструкції та виробництва, металева вище пластинчаста пружина 410 буде при використанні разом із будь-яким із втілень сполучного елемента Для забезпечення встановлення, паралельно7, 107, 207 та 307, описаних вище, створювати дію го подовжньому напрямку бокового елемента віпружного зачеплення як на стінки 9, 109, 209 та конної хрестовини, на Фіг 13 та 14 показано особ309, так й на дно доріжок 15, 16, 215, 216 та 315, ливу вигідну конструкцію скоби, у якій передня 316 для утворення стабільного та надійного зачечастина 43 та основа 44 можуть бути тієї ж самої плення сполучного елемента зі скобою конструкції, що була показана, наприклад, для скоби 6 на Фіг 1 та 2, та яка з'єднана з однією ніжНа Фіг 9 - 11 показане інше краще втілення кою 45 подвійного пружинного елемента 46 для скоби, яка у цьому випадку містить як одну деталь зачеплення з щілиноподібним каналом 47 елеменелемент типу гнізда 24, що, як показано на Фіг 9, та типу гнізда 48, як це показано на Фіг 9 встановлюється у глухому отворі 25 у рамній конструкції, що забезпечується у боковому елементі 26 Завдяки пружинній дії подвійного елемента 46 віконної хрестовини Гніздо 24, яке може бути звиоснова 44, а з ній і передня частина 43 скоби, яка чайної прямокутної коробчатої форми, оснащене повинна бути зчепленою зі сполучним елементом, виступаючими ребрами 27 на його ЗОВНІШНІХ повеяким оснащений екрануючий пристрій, будуть прорхнях для забезпечення стабільного зачеплення зі сунуті нагору в подовжньому напрямку бокового стінками глухого отвору 25 Гніздо 24, що звичайно елемента віконної хрестовини до верхнього елеє елементом, відлитим з пластмаси, наприклад, з мента конструкції віконної хрестовини Таким чинейлону або схожого матеріалу, сконструйоване із ном, за допомогою ВІДПОВІДНИМ ЧИНОМ сконструйовнутрішньою порожниною у вигляді відносно вузьваного сполучного елемента може бути отримане кого щілиноподібного каналу 28, а як іншу частину самовирівнювальне та щільно прилягаюче розміскоба містить передню частину у вигляді суттєво щення екрануючого пристрою щодо верхнього Т-подібного металевого пружинного елемента 29, елемента конструкції віконної хрестовини для защо має ніжку ЗО, яку може входити у зачеплення з безпечення оптимальної світлонепроникності екканалом 28 та яка сконструйована суцільно з вирануючого пристрою ступаючими вигнутими пружинними елементами Описані вище приклади втілення опорного засобу є одночасно прикладами втілення ліхтаря 31 та 32, створюючи пружну передню стінку скоби верхнього світла згідно з винаходом, який містить Кожний із виступаючих пружинних елементів 31 та віконну хрестовину, що складається з верхнього та 32 сконструйований з загнутими усередину кромнижнього елементів (1) і бокових елементів (2, 26), ками 33 та 34, ВІДПОВІДНО, на своїй ЗОВНІШНІЙ грані 16 15 56217 і пару ідентичних скоб (6, 106, 206, 306, 406, 24, строєм 29) опорного засобу згідно з винаходом, змонтоНезважаючи на те, що в показаних та описаваних на протилежних поверхнях вказаних боконих вище втіленнях пружний пристрій опорного вих елементів (2, 26) засобу, що утримує усі сполучні елементи в тривкому зачепленні з ВІДПОВІДНОЮ скобою, описувався Незважаючи на те, що скоби та сполучні елеяк частина скоби, такий пружний пристрій може, як менти опорного засобу згідно з винаходом були варіант, бути зробленим частиною сполучного показані та описані вище для встановлення на елемента, наприклад, шляхом утворення стінки конструкції віконної хрестовини, треба розуміти, сполучного елемента, що зчіплює передню стінку що вони можуть також бути встановленими й на скоби, як пружний елемент рамній конструкції Таким же чином описані приклади втілення є Сполучний елемент не обов'язково повиодночасно прикладами втілення екрануючого принний бути оснащеним засобом зачеплення на двох строю згідно з винаходом для ліхтаря верхнього протилежних та паралельних опорних частинах на світла згідно з винаходом, причому вказаний екракожній стороні відкритого паза, за допомогою якого нуючий пристрій, крім власне екрануючого привін проштовхується крізь скобу Зокрема, якщо строю, додатково містить пару сполучних елемензасіб зачеплення з защіпною функцією, як показатів (7, 107, 207, 307, 36) опорного засобу згідно з но на Фіг 6, використовується для встановлення цим винаходом екрануючого пристрою в напрямку під прямим кутом до подовжнього напрямку бокового елемента Більш того, незважаючи нате, що екрануючий віконної хрестовини, засобу зачеплення, утворенопристрій звичайно описувався як роликова штора, го одинарною опорною частиною, може бути доопорний засіб згідно з цим винаходом може викостатньо для надійного утримання сполучного елеристовуватися для будь-якого типу екрануючого мента стосовно скоби пристрою з ВІДПОВІДНОЮ конструкцією сполучних елементів, що поставляються з екрануючим при 91Г З 17 18 56217 Ш 752k 28 26 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
