Кишеньковий ліхтар

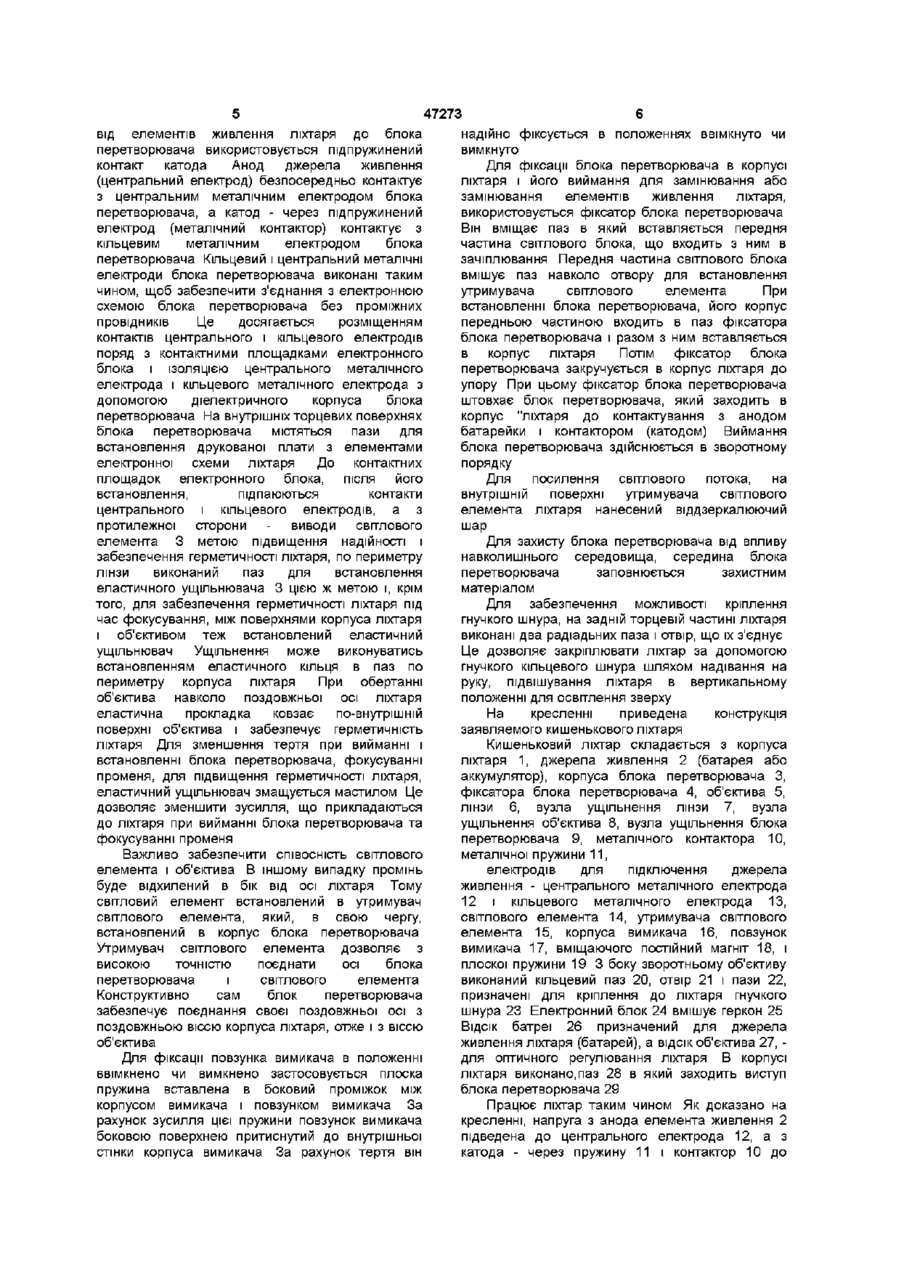

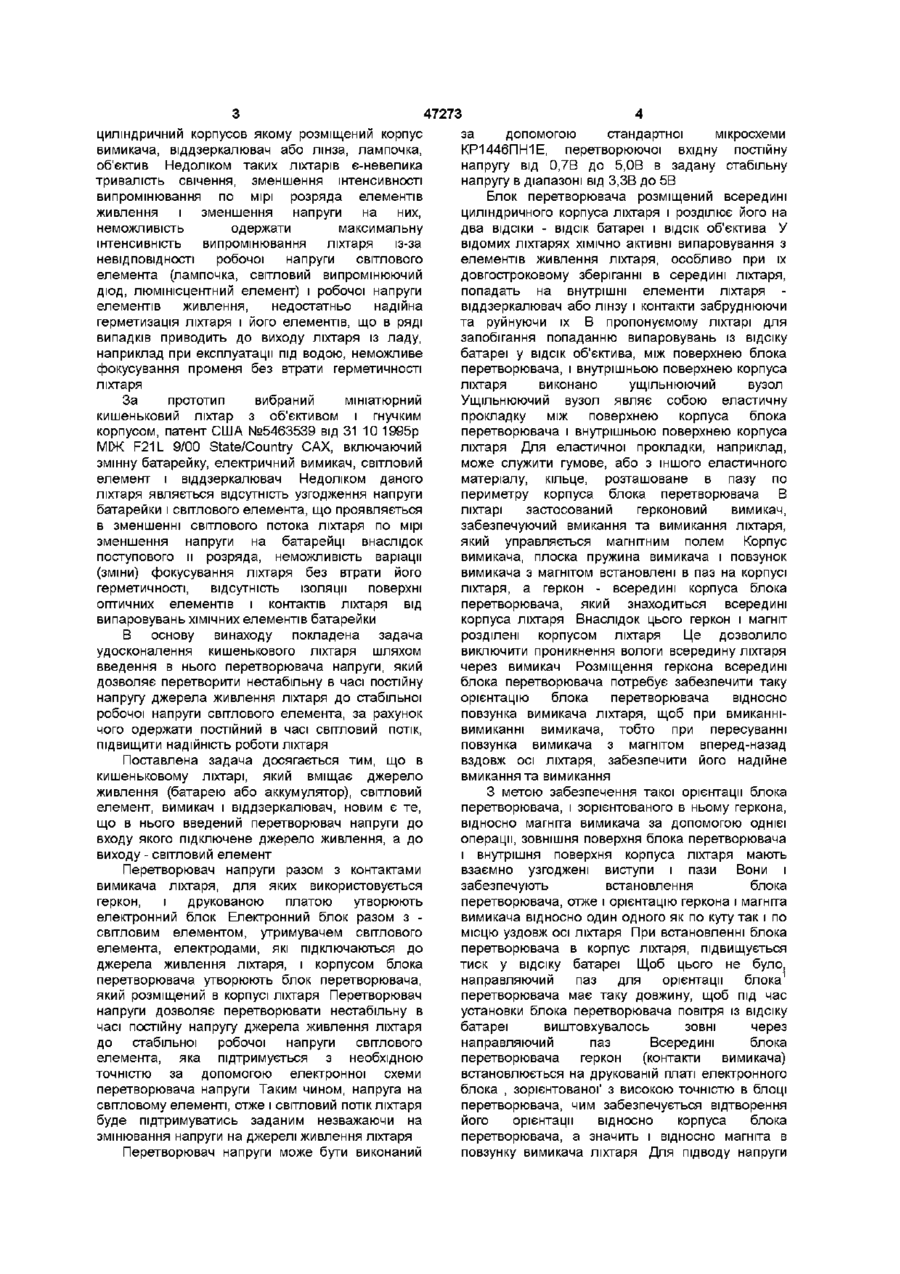

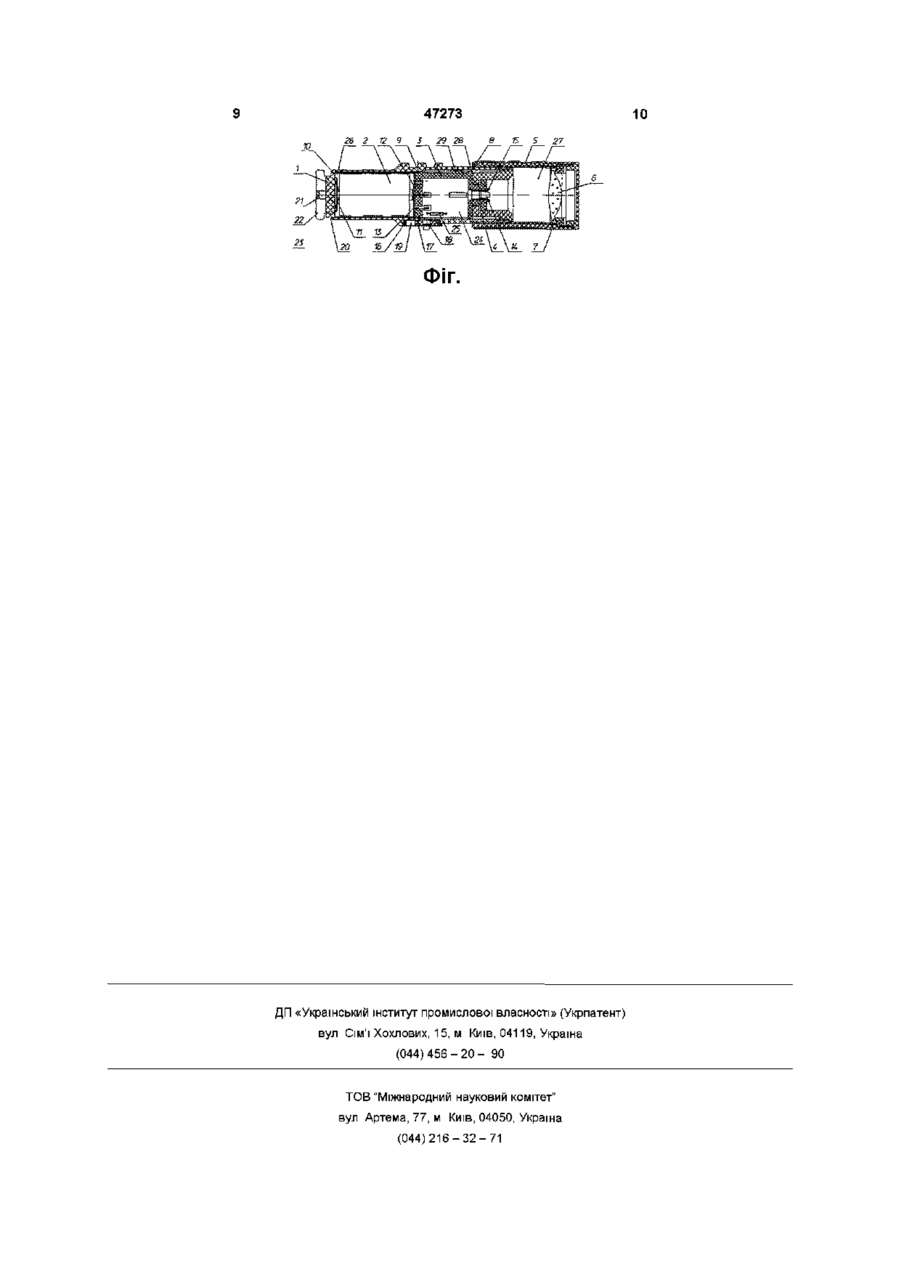

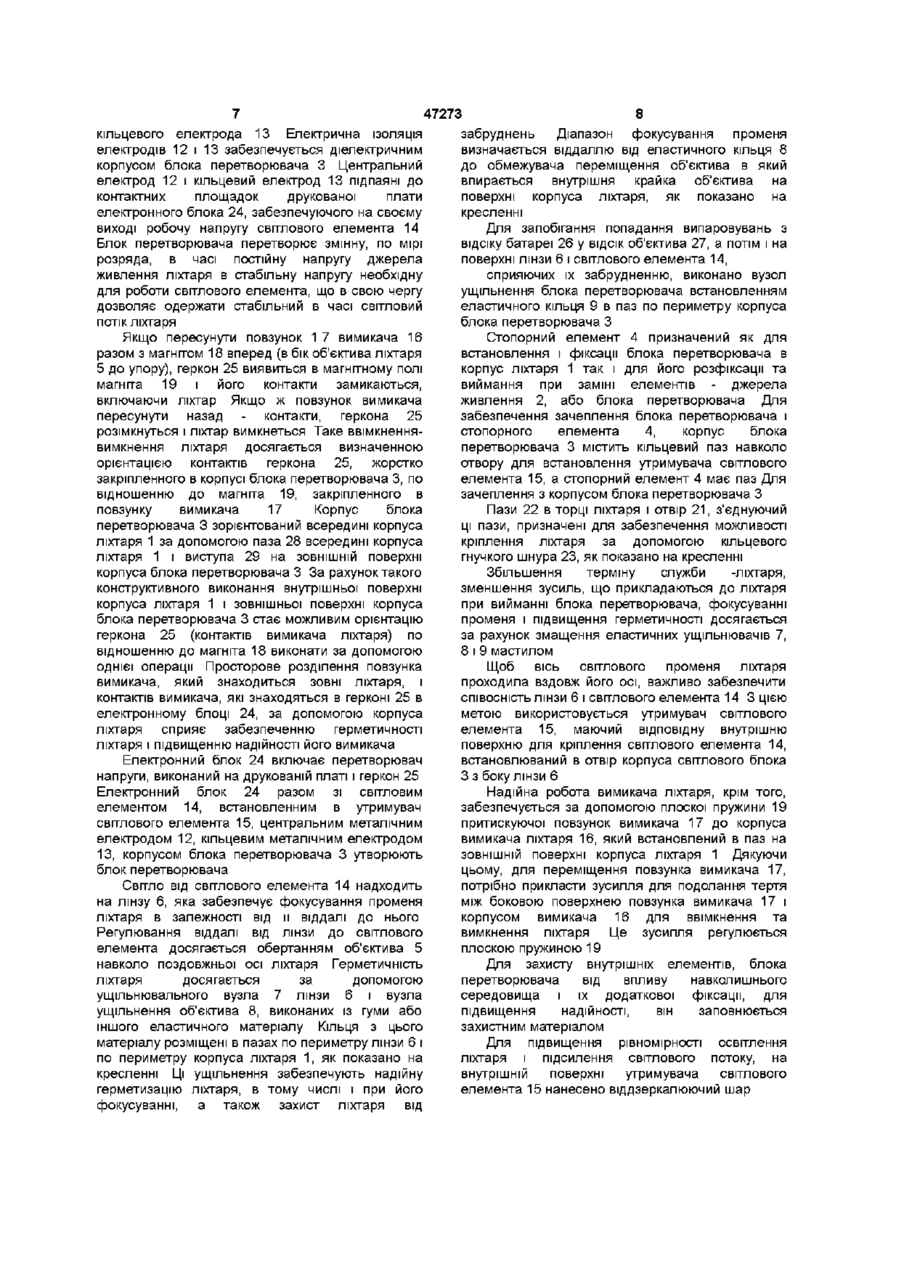

1 Кишеньковий ліхтар, що містить корпус, в якому розміщені світловий елемент, електроди для підключення джерела живлення, вимикач, віддзеркалювач, який відрізняється тим, що він додатково забезпечений перетворювачем напруги, входи якого підключені до електродів для підключення джерела живлення, а виходи - до світлового елемента 2 Кишеньковий ліхтар по п 1, який відрізняється тим, що перетворювач напруги виконаний на друкованій платі і разом з контактами вимикача, виконаними у вигляді геркона, утворюють електронний блок, який разом зі світловим елементом, встановленим в утримувачі і електродами для підключення джерела живлення розташовані в корпусі, утворюючи блок перетворювача 3 Кишеньковий ліхтар по пп 1, 2, який відрізняється тим, що він забезпечений вузлом ущільнення блока перетворювача, розміщеним між зовнішньою поверхнею корпуса блока перетворювача і внутрішньою поверхнею корпуса ліхтаря 4 Кишеньковий ліхтар по пп 1-3, який відрізняється тим, що вузол ущільнення блока перетворювача виконаний у вигляді еластичного кільця 5 Кишеньковий ліхтар по п 1 або за будь-яким з пп 2-4, який відрізняється тим, що вимикач включає постійний магніт, відділений від контактів вимикача корпусом ліхтаря 6 Кишеньковий ліхтар по п 2 або за будь-яким з пп 2-5, який відрізняється тим, що в корпусі блока перетворювача і на внутрішній поверхні корпуса ліхтаря виконані взаємоузгоджені пази та виступи 7 Кишеньковий ліхтар за будь-яким з пп 2-6, який відрізняється тим, що в корпусі блока перетворювача виконані направляючі пази для орієнтації електронного блока, а його внутрішній простір заповнено захисним матеріалом 8 Кишеньковий ліхтар по п 2 або за будь-яким з пп 3-7 який відрізняється тим, що на внутрішніх торцевих поверхнях блока перетворювача виконані пази для встановлення друкованої плати електронного блока 9 Кишеньковий ліхтар по п 1 або за будь-яким з пп 2-8, який відрізняється тим, що він забезпечений об'єктивом по периметру якого встановлений еластичний вузол ущільнення об'єктива, змащений мастилом 10 Кишеньковий ліхтар за будь-яким з пп 2-9, який відрізняється тим, що утримувач світлового елемента виконаний у вигляді касети, закріпленої в отворі блока перетворювача, навколо якого виконано кільцевий паз 11 Кишеньковий ліхтар по пп 1-10, який відрізняється тим, що вимикач, встановлений в паз, виконаний на ЗОВНІШНІЙ поверхні корпуса ліхтаря, а в проміжок між корпусом вимикача і його повзунком встановлена плоска пружина 12 Кишеньковий ліхтар по п 1 або за будь-яким з пп 2-11, який відрізняється тим, що віддзеркалювач виконаний як віддзеркалюючий шар, нанесений на оточуючу світловий елемент поверхню утримувача світлового елемента 13 Кишеньковий ліхтар по п 2 або за будь-яким з пп 3-12, який відрізняється тим, що він містить стопорний елемент фіксації блока перетворювача Винахід відноситься до освітлювальної техніки і може бути використаний у виробництві економічних, високонадійних герметичних кишенькових ліхтарів з тривалим часом свічення, здібних працювати під водою Відомий кишеньковий ліхтар пат Японії №01054532 від 07 03 89р. який включає CO 47273 циліндричний корпусов якому розміщений корпус вимикача, віддзеркалювач або лінза, лампочка, об'єктив Недоліком таких ліхтарів є-невелика тривалість свічення, зменшення інтенсивності випромінювання по мірі розряда елементів живлення і зменшення напруги на них, неможливість одержати максимальну інтенсивність випромінювання ліхтаря із-за невідповідності робочої напруги світлового елемента (лампочка, світловий випромінюючий діод, люмінісцентний елемент) і робочої напруги елементів живлення, недостатньо надійна герметизація ліхтаря і його елементів, що в ряді випадків приводить до виходу ліхтаря із ладу, наприклад при експлуатації під водою, неможливе фокусування променя без втрати герметичності ліхтаря За прототип вибраний мініатюрний кишеньковий ліхтар з об'єктивом і гнучким корпусом, патент США №5463539 від 31 10 1995р МІЖ F21L 9/00 State/Country CAX, включаючий змінну батарейку, електричний вимикач, світловий елемент і віддзеркалювач Недоліком даного ліхтаря являється відсутність узгодження напруги батарейки і світлового елемента, що проявляється в зменшенні світлового потока ліхтаря по мірі зменшення напруги на батарейці внаслідок поступового и розряда, неможливість варіації (зміни) фокусування ліхтаря без втрати його герметичності, відсутність ізоляції поверхні оптичних елементів і контактів ліхтаря від випаровувань ХІМІЧНИХ елементів батарейки В основу винаходу покладена задача удосконалення кишенькового ліхтаря шляхом введення в нього перетворювача напруги, який дозволяє перетворити нестабільну в часі постійну напругу джерела живлення ліхтаря до стабільної робочої напруги світлового елемента, за рахунок чого одержати постійний в часі світловий потік, підвищити надійність роботи ліхтаря Поставлена задача досягається тим, що в кишеньковому ліхтарі, який вміщає джерело живлення (батарею або аккумулятор), світловий елемент, вимикач і віддзеркалювач, новим є те, що в нього введений перетворювач напруги до входу якого підключене джерело живлення, а до виходу - світловий елемент Перетворювач напруги разом з контактами вимикача ліхтаря, для яких використовується геркон, і друкованою платою утворюють електронний блок Електронний блок разом з світловим елементом, утримувачем світлового елемента, електродами, які підключаються до джерела живлення ліхтаря, і корпусом блока перетворювача утворюють блок перетворювача, який розміщений в корпусі ліхтаря Перетворювач напруги дозволяє перетворювати нестабільну в часі постійну напругу джерела живлення ліхтаря до стабільної робочої напруги світлового елемента, яка підтримується з необхідною точністю за допомогою електронної схеми перетворювача напруги Таким чином, напруга на світловому елементі, отже і світловий потік ліхтаря буде підтримуватись заданим незважаючи на змінювання напруги на джерелі живлення ліхтаря Перетворювач напруги може бути виконаний за допомогою стандартної мікросхеми КР1446ПН1Е, перетворюючої вхідну постійну напругу від 0,7В до 5,0В в задану стабільну напругу в діапазоні від 3,3В до 5В Блок перетворювача розміщений всередині циліндричного корпуса ліхтаря і розділює його на два ВІДСІКИ - ВІДСІК батареї і ВІДСІК об'єктива У відомих ліхтарях ХІМІЧНО активні випаровування з елементів живлення ліхтаря, особливо при їх довгостроковому зберіганні в середині ліхтаря, попадать на внутрішні елементи ліхтаря віддзеркалювач або лінзу і контакти забруднюючи та руйнуючи їх В пропонуємому ліхтарі для запобігання попаданню випаровувань із відсіку батареї у ВІДСІК об'єктива, між поверхнею блока перетворювача, і внутрішньою поверхнею корпуса ліхтаря виконано ущільнюючий вузол Ущільнюючий вузол являє собою еластичну прокладку між поверхнею корпуса блока перетворювача і внутрішньою поверхнею корпуса ліхтаря Для еластичної прокладки, наприклад, може служити гумове, або з іншого еластичного матеріалу, кільце, розташоване в пазу по периметру корпуса блока перетворювача В ліхтарі застосований герконовий вимикач, забезпечуючий вмикання та вимикання ліхтаря, який управляється магнітним полем Корпус вимикача, плоска пружина вимикача і повзунок вимикача з магнітом встановлені в паз на корпусі ліхтаря, а геркон - всередині корпуса блока перетворювача, який знаходиться всередині корпуса ліхтаря Внаслідок цього геркон і магніт розділені корпусом ліхтаря Це дозволило виключити проникнення вологи всередину ліхтаря через вимикач Розміщення геркона всередині блока перетворювача потребує забезпечити таку орієнтацію блока перетворювача відносно повзунка вимикача ліхтаря, щоб при вмиканнівимиканні вимикача, тобто при пересуванні повзунка вимикача з магнітом вперед-назад вздовж осі ліхтаря, забезпечити його надійне вмикання та вимикання З метою забезпечення такої орієнтації блока перетворювача, і зорієнтованого в ньому геркона, відносно магніта вимикача за допомогою однієї операції, зовнішня поверхня блока перетворювача і внутрішня поверхня корпуса ліхтаря мають взаємно узгоджені виступи і пази Вони і забезпечують встановлення блока перетворювача, отже і орієнтацію геркона і магніта вимикача відносно один одного як по куту так і по місцю уздовж осі ліхтаря При встановленні блока перетворювача в корпус ліхтаря, підвищується тиск у відсіку батареї Щоб цього не було направляючий паз для орієнтації блока перетворювача має таку довжину, щоб під час установки блока перетворювача повітря із відсіку батареї виштовхувалось зовні через направляючий паз Всередині блока перетворювача геркон (контакти вимикача) встановлюється на друкованій платі електронного блока , зорієнтованої' з високою точністю в блоці перетворювача, чим забезпечується відтворення його орієнтації відносно корпуса блока перетворювача, а значить і відносно магніта в повзунку вимикача ліхтаря Для підводу напруги 47273 від елементів живлення ліхтаря до блока перетворювача використовується під пружинений контакт катода Анод джерела живлення (центральний електрод) безпосередньо контактує з центральним металічним електродом блока перетворювача, а катод - через підпружинений електрод (металічний контактор) контактує з кільцевим металічним електродом блока перетворювача Кільцевий і центральний металічні електроди блока перетворювача виконані таким чином, щоб забезпечити з'єднання з електронною схемою блока перетворювача без проміжних провідників Це досягається розміщенням контактів центрального і кільцевого електродів поряд з контактними площадками електронного блока і ІЗОЛЯЦІЄЮ центрального металічного електрода і кільцевого металічного електрода з допомогою діелектричного корпуса блока перетворювача На внутрішніх торцевих поверхнях блока перетворювача містяться пази для встановлення друкованої плати з елементами електронної схеми ліхтаря До контактних площадок електронного блока, після його встановлення, підпаюються контакти центрального і кільцевого електродів, а з протилежної сторони - виводи світлового елемента 3 метою підвищення надійності і забезпечення герметичності ліхтаря, по периметру лінзи виконаний паз для встановлення еластичного ущільнювача 3 цією ж метою і, крім того, для забезпечення герметичності ліхтаря під час фокусування, між поверхнями корпуса ліхтаря і об'єктивом теж встановлений еластичний ущільнювач Ущільнення може виконуватись встановленням еластичного кільця в паз по периметру корпуса ліхтаря При обертанні об'єктива навколо поздовжньої осі ліхтаря еластична прокладка ковзає по-внутрішній поверхні об'єктива і забезпечує герметичність ліхтаря Для зменшення тертя при вийманні і встановленні блока перетворювача, фокусуванні променя, для підвищення герметичності ліхтаря, еластичний ущільнювач змащується мастилом Це дозволяє зменшити зусилля, що прикладаються до ліхтаря при вийманні блока перетворювача та фокусуванні променя Важливо забезпечити СПІВОСНІСТЬ світлового елемента і об'єктива В іншому випадку промінь буде відхилений в бік від осі ліхтаря Тому світловий елемент встановлений в утримувач світлового елемента, який, в свою чергу, встановлений в корпус блока перетворювача Утримувач світлового елемента дозволяє з високою точністю поєднати осі блока перетворювача і світлового елемента Конструктивно сам блок перетворювача забезпечує поєднання своєї поздовжньої осі з поздовжньою віссю корпуса ліхтаря, отже і з віссю об'єктива Для фіксації повзунка вимикача в положенні ввімкнено чи вимкнено застосовується плоска пружина вставлена в боковий проміжок між корпусом вимикача і повзунком вимикача За рахунок зусилля цієї пружини повзунок вимикача боковою поверхнею притиснутий до внутрішньої стінки корпуса вимикача За рахунок тертя він надійно фіксується в положеннях ввімкнуто чи вимкнуто Для фіксації блока перетворювача в корпусі ліхтаря і його виймання для замінювання або замінювання елементів живлення ліхтаря, використовується фіксатор блока перетворювача Він вміщає паз в який вставляється передня частина світлового блока, що входить з ним в зачіплювання Передня частина світлового блока вмішує паз навколо отвору для встановлення утримувача світлового елемента При встановленні блока перетворювача, його корпус передньою частиною входить в паз фіксатора блока перетворювача і разом з ним вставляється в корпус ліхтаря Потім фіксатор блока перетворювача закручується в корпус ліхтаря до упору При цьому фіксатор блока перетворювача штовхає блок перетворювача, який заходить в корпус "ліхтаря до контактування з анодом батарейки і контактором (катодом) Виймання блока перетворювача здійснюється в зворотному порядку Для посилення світлового потока, на внутрішній поверхні утримувача світлового елемента ліхтаря нанесений віддзеркалюючий шар Для захисту блока перетворювача від впливу навколишнього середовища, середина блока перетворювача заповнюється захистним матеріалом Для забезпечення можливості кріплення гнучкого шнура, на задній торцевій частині ліхтаря виконані два радіадьних паза і отвір, що їх з'єднує Це дозволяє закріплювати ліхтар за допомогою гнучкого кільцевого шнура шляхом надівання на руку, підвішування ліхтаря в вертикальному положенні для освітлення зверху На кресленні приведена конструкція заявляемого кишенькового ліхтаря Кишеньковий ліхтар складається з корпуса ліхтаря 1, джерела живлення 2 (батарея або аккумулятор), корпуса блока перетворювача З, фіксатора блока перетворювача 4, об'єктива 5, лінзи 6, вузла ущільнення лінзи 7, вузла ущільнення об'єктива 8, вузла ущільнення блока перетворювача 9, металічного контактора 10, металічної пружини 11, електродів для підключення джерела живлення - центрального металічного електрода 12 і кільцевого металічного електрода 13, світлового елемента 14, утримувача світлового елемента 15, корпуса вимикача 16, повзунок вимикача 17, вміщаючого постійний магніт 18, і плоскої пружини 19 3 боку зворотньому об'єктиву виконаний кільцевий паз 20, отвір 21 і пази 22, призначені для кріплення до ліхтаря гнучкого шнура 23 Електронний блок 24 вмішує геркон 25 ВІДСІК батреї 26 призначений для джерела живлення ліхтаря (батарей), а ВІДСІК об'єктива 27, для оптичного регулювання ліхтаря В корпусі ліхтаря виконано,паз 28 в який заходить виступ блока перетворювача 29 Працює ліхтар таким чином Як доказано на кресленні, напруга з анода елемента живлення 2 підведена до центрального електрода 12, а з катода - через пружину 11 і контактор 10 до 47273 кільцевого електрода 13 Електрична ІЗОЛЯЦІЯ електродів 12 і 13 забезпечується діелектричним корпусом блока перетворювача 3 Центральний електрод 12 і кільцевий електрод 13 підпаяні до контактних площадок друкованої плати електронного блока 24, забезпечуючого на своєму виході робочу напругу світлового елемента 14 Блок перетворювача перетворює змінну, по мірі розряда, в часі постійну напругу джерела живлення ліхтаря в стабільну напругу необхідну для роботи світлового елемента, що в свою чергу дозволяє одержати стабільний в часі світловий потік ліхтаря Якщо пересунути повзунок 1 7 вимикача 16 разом з магнітом 18 вперед (в бік об'єктива ліхтаря 5 до упору), геркон 25 виявиться в магнітному полі магніта 19 і його контакти замикаються, включаючи ліхтар Якщо ж повзунок вимикача пересунути назад - контакти, геркона 25 розімкнуться і ліхтар вимкнеться Таке ввімкненнявимкнення ліхтаря досягається визначенною орієнтацією контактів геркона 25, жорстко закріпленного в корпусі блока перетворювача 3, по відношенню до магніта 19, закріпленного в повзунку вимикача 17 Корпус блока перетворювача 3 зорієнтований всередині корпуса ліхтаря 1 за допомогою паза 28 всередині корпуса ліхтаря 1 і виступа 29 на ЗОВНІШНІЙ поверхні корпуса блока перетворювача 3 За рахунок такого конструктивного виконання внутрішньої поверхні корпуса ліхтаря 1 і зовнішньої поверхні корпуса блока перетворювача 3 стає можливим орієнтацію геркона 25 (контактів вимикача ліхтаря) по відношенню до магніта 18 виконати за допомогою однієї операції Просторове розділення повзунка вимикача, який знаходиться зовні ліхтаря, і контактів вимикача, які знаходяться в герконі 25 в електронному блоці 24, за допомогою корпуса ліхтаря сприяє забезпеченню герметичності ліхтаря і підвищенню надійності його вимикача Електронний блок 24 включає перетворювач напруги, виконаний на друкованій платі і геркон 25 Електронний блок 24 разом зі світловим елементом 14, встановленним в утримувач світлового елемента 15, центральним металічним електродом 12, кільцевим металічним електродом 13, корпусом блока перетворювача 3 утворюють блок перетворювача Світло ВІД СВІТЛОВОГО елемента 14 надходить на лінзу 6, яка забезпечує фокусування променя ліхтаря в залежності від и віддалі до нього Регулювання віддалі від лінзи до світлового елемента досягається обертанням об'єктива 5 навколо поздовжньої осі ліхтаря Герметичність ліхтаря досягається за допомогою ущільнювального вузла 7 лінзи 6 і вузла ущільнення об'єктива 8, виконаних із гуми або іншого еластичного матеріалу Кільця з цього матеріалу розміщені в пазах по периметру лінзи 6 і по периметру корпуса ліхтаря 1, як показано на кресленні Ці ущільнення забезпечують надійну герметизацію ліхтаря, в тому числі і при його фокусуванні, а також захист ліхтаря від 8 забруднень Діапазон фокусування променя визначається віддаллю від еластичного кільця 8 до обмежувача переміщення об'єктива в який впирається внутрішня крайка об'єктива на поверхні корпуса ліхтаря, як показано на кресленні Для запобігання попадання випаровувань з відсіку батареї 26 у ВІДСІК об'єктива 27, а потім і на поверхні лінзи 6 і світлового елемента 14, сприяючих їх забрудненню, виконано вузол ущільнення блока перетворювача встановленням еластичного кільця 9 в паз по периметру корпуса блока перетворювача З Стопорний елемент 4 призначений як для встановлення і фіксації блока перетворювача в корпус ліхтаря 1 так і для його розфіксацм та виймання при заміні елементів - джерела живлення 2, або блока перетворювача Для забезпечення зачеплення блока перетворювача і стопорного елемента 4,корпус блока перетворювача 3 містить кільцевий паз навколо отвору для встановлення утримувача світлового елемента 15, а стопорний елемент 4 має паз Для зачеплення з корпусом блока перетворювача З Пази 22 в торці ліхтаря і отвір 2 1 , з'єднуючий ці пази, призначені для забезпечення можливості кріплення ліхтаря за допомогою кільцевого гнучкого шнура 23, як показано на кресленні Збільшення терміну служби -ліхтаря, зменшення зусиль, що прикладаються до ліхтаря при вийманні блока перетворювача, фокусуванні променя і підвищення герметичності досягається за рахунок змащення еластичних ущільнювачів 7, 8 і 9 мастилом Щоб вісь світлового променя ліхтаря проходила вздовж його осі, важливо забезпечити СПІВОСНІСТЬ лінзи 6 і світлового елемента 14 3 цією метою використовується утримувач світлового елемента 15, маючий відповідну внутрішню поверхню для кріплення світлового елемента 14, встановлюваний в отвір корпуса світлового блока З з боку лінзи 6 Надійна робота вимикача ліхтаря, крім того, забезпечується за допомогою плоскої пружини 19 притискуючої повзунок вимикача 17 до корпуса вимикача ліхтаря 16, який встановлений в паз на ЗОВНІШНІЙ поверхні корпуса ліхтаря 1 Дякуючи цьому, для переміщення повзунка вимикача 17, потрібно прикласти зусилля для подолання тертя між боковою поверхнею повзунка вимикача 17 і корпусом вимикача 16 для ввімкнення та вимкнення ліхтаря Це зусилля регулюється плоскою пружиною 19 Для захисту внутрішніх елементів, блока перетворювача від впливу навколишнього середовища і їх додаткової фіксації, для підвищення надійності, він заповнюється захистним матеріалом Для підвищення рівномірності освітлення ліхтаря і підсилення світлового потоку, на внутрішній поверхні утримувача світлового елемента 15 нанесено віддзеркалюючий шар 10 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
