Бактерицидний перев’язувальний пінополіуретановий матеріал

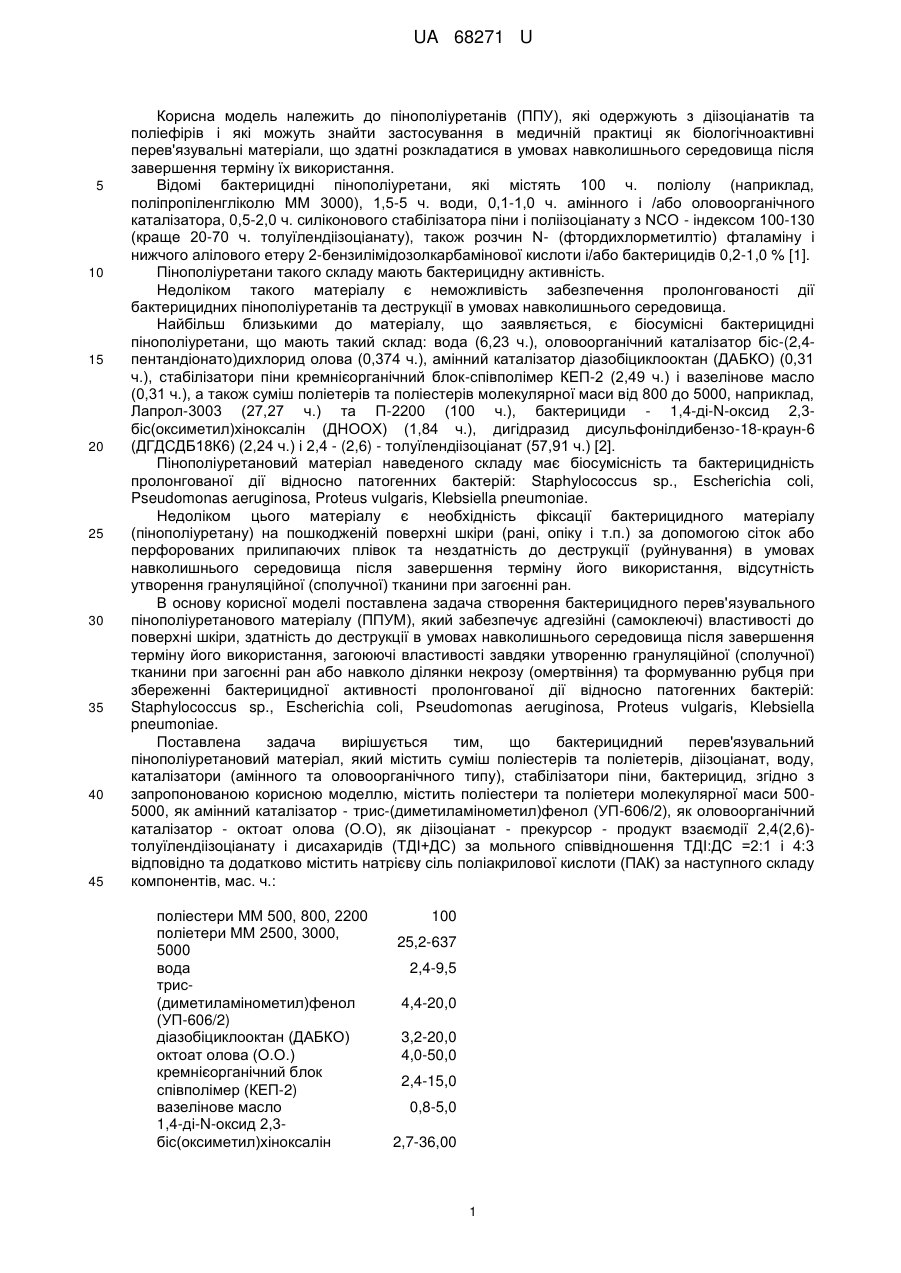

Реферат: Бактерицидний перев'язувальний пінополіуретановий матеріал містить суміш поліестерів та поліетерів, діізоціанат, воду, каталізатори (амінного та оловоорганічного типу), стабілізатори піни, бактерицид. Містить поліестери та поліетери молекулярної маси 500-5000, як амінний каталізатор - трис-(диметиламінометил)фенол (УП-606/2), як оловоорганічний каталізатор октоат олова (О.О), як діізоціанат - прекурсор - продукт взаємодії 2,4(2,6)-толуілендіізоціанату і дисахаридів (ТДІ+ДС) за мольного співвідношення ТДІ:ДС =2:1 і 4:3 відповідно та додатково містить натрієву сіль поліакрилової кислоти (ПАК). UA 68271 U (12) UA 68271 U UA 68271 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пінополіуретанів (ППУ), які одержують з діізоціанатів та поліефірів і які можуть знайти застосування в медичній практиці як біологічноактивні перев'язувальні матеріали, що здатні розкладатися в умовах навколишнього середовища після завершення терміну їх використання. Відомі бактерицидні пінополіуретани, які містять 100 ч. поліолу (наприклад, поліпропіленгліколю MM 3000), 1,5-5 ч. води, 0,1-1,0 ч. амінного і /або оловоорганічного каталізатора, 0,5-2,0 ч. силіконового стабілізатора піни і поліізоціанату з NCO - індексом 100-130 (краще 20-70 ч. толуїлендіізоціанату), також розчин N- (фтордихлорметилтіо) фталаміну і нижчого алілового етеру 2-бензилімідозолкарбамінової кислоти і/або бактерицидів 0,2-1,0 % [1]. Пінополіуретани такого складу мають бактерицидну активність. Недоліком такого матеріалу є неможливість забезпечення пролонгованості дії бактерицидних пінополіуретанів та деструкції в умовах навколишнього середовища. Найбільш близькими до матеріалу, що заявляється, є біосумісні бактерицидні пінополіуретани, що мають такий склад: вода (6,23 ч.), оловоорганічний каталізатор біс-(2,4пентандіонато)дихлорид олова (0,374 ч.), амінний каталізатор діазобіциклооктан (ДАБКО) (0,31 ч.), стабілізатори піни кремнієорганічний блок-співполімер КЕП-2 (2,49 ч.) і вазелінове масло (0,31 ч.), а також суміш поліетерів та поліестерів молекулярної маси від 800 до 5000, наприклад, Лапрол-3003 (27,27 ч.) та П-2200 (100 ч.), бактерициди - 1,4-ді-N-оксид 2,3біс(оксиметил)хіноксалін (ДНООХ) (1,84 ч.), дигідразид дисульфонілдибензо-18-краун-6 (ДГДСДБ18К6) (2,24 ч.) і 2,4 - (2,6) - толуїлендіізоціанат (57,91 ч.) [2]. Пінополіуретановий матеріал наведеного складу має біосумісність та бактерицидність пролонгованої дії відносно патогенних бактерій: Staphylococcus sp., Escherichia coli, Pseudomonas aeruginosa, Proteus vulgaris, Klebsiella pneumoniae. Недоліком цього матеріалу є необхідність фіксації бактерицидного матеріалу (пінополіуретану) на пошкодженій поверхні шкіри (рані, опіку і т.п.) за допомогою сіток або перфорованих прилипаючих плівок та нездатність до деструкції (руйнування) в умовах навколишнього середовища після завершення терміну його використання, відсутність утворення грануляційної (сполучної) тканини при загоєнні ран. В основу корисної моделі поставлена задача створення бактерицидного перев'язувального пінополіуретанового матеріалу (ППУМ), який забезпечує адгезійні (самоклеючі) властивості до поверхні шкіри, здатність до деструкції в умовах навколишнього середовища після завершення терміну його використання, загоюючі властивості завдяки утворенню грануляційної (сполучної) тканини при загоєнні ран або навколо ділянки некрозу (омертвіння) та формуванню рубця при збереженні бактерицидної активності пролонгованої дії відносно патогенних бактерій: Staphylococcus sp., Escherichia coli, Pseudomonas aeruginosa, Proteus vulgaris, Klebsiella pneumoniae. Поставлена задача вирішується тим, що бактерицидний перев'язувальний пінополіуретановий матеріал, який містить суміш поліестерів та поліетерів, діізоціанат, воду, каталізатори (амінного та оловоорганічного типу), стабілізатори піни, бактерицид, згідно з запропонованою корисною моделлю, містить поліестери та поліетери молекулярної маси 5005000, як амінний каталізатор - трис-(диметиламінометил)фенол (УП-606/2), як оловоорганічний каталізатор - октоат олова (О.О), як діізоціанат - прекурсор - продукт взаємодії 2,4(2,6)толуїлендіізоціанату і дисахаридів (ТДІ+ДС) за мольного співвідношення ТДІ:ДС =2:1 і 4:3 відповідно та додатково містить натрієву сіль поліакрилової кислоти (ПАК) за наступного складу компонентів, мас. ч.: поліестери MM 500, 800, 2200 поліетери MM 2500, 3000, 5000 вода трис(диметиламінометил)фенол (УП-606/2) діазобіциклооктан (ДАБКО) октоат олова (О.О.) кремнієорганічний блок співполімер (КЕП-2) вазелінове масло 1,4-ді-N-оксид 2,3біс(оксиметил)хіноксалін 100 25,2-637 2,4-9,5 4,4-20,0 3,2-20,0 4,0-50,0 2,4-15,0 0,8-5,0 2,7-36,00 1 UA 68271 U (ДНООХ) натрієва сіль поліакрилової кислоти (ПАК) Прекурсор (ТДІ +ДС) 5 10 15 20 25 30 35 40 45 12,0-295,0 96,0-1505. Як поліестери містить П2200 молекулярної маси 2200, ПДА-800 молекулярної маси 800, П-7 молекулярної маси 500. Як поліетери містить Л-5003 молекулярної маси 5000, Л-3003 молекулярної маси 3000, Л2502 молекулярної маси 2500. Прекурсор (ТДІ+ДС) як дисахарид містить речовину, вибрану із групи: лактоза (моногідрат) (Л), мальтоза (моногідрат) (М), сахароза (С). Спінювання здійснюється за рахунок діоксиду вуглецю, що виділяється за взаємодії діізоціанату з водою. Рішення задачі корисної моделі забезпечується бактерицидним ППУМ, який містить натрієву сіль поліакрилової кислоти (ПАК) та дисахарид, зв'язаний хімічними і фізичними зв'язками, завдяки чому отриманий ППУМ забезпечує адгезійні (самоклеючі) властивості до поверхні шкіри, надає здатності до деградації під дією різних деструктуючих факторів навколишнього середовища після завершення терміну його використання, виділяє дисахарид, що сприятиме утворенню грануляційної (сполучної) тканини при загоєнні ран або навколо ділянки некрозу та формуванню рубця при збереженні бактерицидної активності пролонгованої дії відносно патогенних бактерій: Staphylococcus sp, Escherichiacoli, Pseudomonas aeruginosa, Proteus vulgaris, Klebsiella pneumoniae за рахунок введення в структуру макроланцюга ДНООХ антибактеріальної бактерицидної сполуки. Суть корисної моделі пояснюється такими прикладами. Бактерицидний пінополіуретановий перев'язувальний матеріал, запропонованого складу, (мас. ч.) одержують таким чином: Приклад 1 За кімнатної температури в широкогорлу склянку вносять, мас.ч.: воду (2,4), додають ДАБКО (3,2), перемішують, додають О.О (4,0), вазелінове масло (0,8), КЕП-2 (2,4) і знову перемішують. В отриману масу вносять Лапрол - 3003 (25,2) і П-2200 (100). Після перемішування і одержання гомогенної маси додають ДНООХ (2,7), знову ретельно перемішують до однорідності, додають ПАК [12,0 (5 %)] і перемішують до отримання гомогенного продукту, в який додають прекурсор (ТДІ+Л) за мольного співвідношення ТДІ:Л=2:1 відповідно (96,0), перемішують до появи піни (2-3 хв.). Після чого заливають у форми. Запропонований бактерицидний пінополіуретановий перев'язувальний матеріал має вигляд пористого пластиру. Склад та співвідношення реагентів пінополіуретанового матеріалу прикладів 1-8 наведені в табл. 1. Бактерицидну активність бактерицидного перев'язувального пінополіуретанового перев'язувального матеріалу (ППУМ), запропонованого складу, визначали методом дисків, розміщених в живильному середовищі. Для вивчення пролонгованості бактерицидної дії пінополіуретанового матеріалу, запропонованого складу, застосовано зразки полімерів через три роки після їх отримання. Результати досліджень наведено в табл. 2. Із таблиці видно, що всі зразки ППУМ, які містять у своєму складі ДНООХ, проявляють антибактеріальні властивості, про що говорить наявність зон пригнічення під цими зразками і відсутність інфікування самих зразків. Біосумісність бактерицидного ППУМ, запропонованого складу, визначали методом тканевої культури із застосуванням сполучної тканини білих пацюків. Показники гістотоксичності знаходяться в межах 0,79-0,82, що характеризує всі досліджені зразки як нетоксичні та які можуть розглядатися як біосумісні. 2 UA 68271 U Таблиця 1 Склад запропонованого бактерицидного перев'язувального пінополіуретанового матеріалу, мас. ч. Амінні Вазекаталізато № ПД. ПЛ- Л- Л- Волін. ПАК, ри зразП-7 АКЕП-2 О.О ДНООX 2200 3003 5003 2502 да масмас.ч. /% ка 800 УП ДАБ ло 606/2 -КО 1 100 - - 25,2 - 2,4 0 3,2 2,4 0,8 4,0 2,7 12,0/5 2 100 - - 25,2 - 2,4 0 3,2 2,4 0,8 4,0 2,7 38,40/10 3 100 637 7,5 20,0 0 15 5,0 50,0 36 295,0/20 1191,3/5 4к - 100 - 637 - 7,5 0 20,0 15 5,0 50,0 36 0 5к - 100 - 637 - 7,5 0 20,0 15 5,0 50,0 36 1463/100 6к - 100 - 637 - 7,5 20,0 0 15 5,0 50,0 36 23,38/1 7 - 100 - 12 5 9,5 9,5 0 9,5 2,0 14,0 36 147,8/10 8 - 100 - 189 - 3,7 4,4 0 4,4 0,92 8,2 11,2 76,5/10 Прекурсор (ТДІ +ДС) ТДІ: ТДІ: ТДІ: ТДІ: ТДІ: ТДІ: Л-2:1 Л-4:3 М-2:1 M-4:3 С-2:1 С-4:3 96,0 - 240,8 600 1505 381 443 585 1460 Таблиця 2 Результати встановлення бактерицидної активності зразків бактерицидного перев'язувального пінополіуретанового матеріалу, запропонованого складу № зразка ППУМ Прототип 1 2 3 4к 5к 6к 7 8 5 10 15 20 25 Е. coli АТС 25922 6-11 11 14 13 15 15 14 14 15 Е. coli 150 6-10 12 15 14 15 14 13 12 14 Тест - культури /зона інгібування, мм Klebsiella Pseudo- Proteus Proteus S. aureu pneumon. monas mirabilis mirabilis s 180 6447 aeruginosa F-403 6054 5-10 5-9 6-8 4-8 6-8 13 14 8 14 13 15 12 10 17 14 15 11 10 16 14 15 12 11 19 14 14 11 11 17 13 15 12 12 18 14 13 10 11 17 12 15 12 13 19 14 Proteus vulgaris 8718 4-8 12 20 21 22 21 23 21 22 Підготовку зразків для дослідження адгезійних властивостей проводили таким чином: на гостовані сталеві зразки циліндричної форми діаметром 50 мм наклеювали зразки натуральної шкіри такого ж діаметра. Потім із сформованого пінополіуретанового матеріалу (ППУМ) вирізали зразки у вигляді дисків діаметром 50 мм, завтовшки 5 мм. Диски бактерицидних ППУМ змочували водою і розміщували між двома сталевими зразками з приклеєною шкірою, яку перед дослідом теж змочували водою. Адгезію бактерицидного ППУМ з різним вмістом ПАК до натуральної шкіри оцінювали по межі міцності за нормального відриву (Р) за ГОСТ 14760-69. Відтворення значень показників перевіряли за результатами > 5 паралельних випробувань. Визначення адгезійних властивостей бактерицидного ППУМ проводили через різні проміжки часу витримування після склеювання: 1, 3, 5, 10, 20 діб. В пінополіуретани додавали від 1 до 100 % натрієвої солі ПАК відносно до наважки пінополіуретану. Результати досліджень адгезійних (клеючих) властивостей бактерицидного перев'язувального пінополіуретанового матеріалу показали, що ППУМ, до складу якого введенно малі кількості ПАК (1 %, приклад № 6к, табл. 3), не має адгезійних властивостей, які з'являються при збільшенні концентрації ПАК в системі. Максимальні показники адгезійних властивостей має ППУМ із вмістом ПАК 100 % (приклад №5к, табл. 3), які не зменшуються з тривалістю витримування після склеювання. Через 20 діб міцність склеювання становить 0,1 МПа і при зніманні бактерицидного ППУМ з пошкодженої поверхні можна додатково травмувати поверхню шкіри. Як видно з табл. 3 адгезійні властивості ППУМ із вмістом ПАК 5-20 % (приклади № 1, № 2, № 3) в залежності від часу витримування після склеювання, дещо знижуються, що є дуже важливим фактором, тому що такі самоклеючі бактерицидні ППУМ за необхідності можна буде зняти з пошкодженої поверхні шкіри, не травмуючи її. Оптимальні концентрації ПАК в ППУМ є 10-20 % (приклади № 2, № 3, № 7, № 8, табл. 3). 3 UA 68271 U Таблиця 3 Показники адгезійних властивостей зразків бактерицидного перев'язувального пінополіуретанового матеріалу, запропонованого складу Прекурсор ПАК, мас. № зразка ТДІ+ДС ч./ % співвідношення Прототип 1 2 3 4к 5к 6к 7 8 5 10 0 ТДІ:Л=2:1 ТДІ:Л=4:3 ТДІ:М=2:1 ТДІ:М=4:3 ТДІ:С=2:1 ТДІ:С=4:3 ТДІ:Л=2:1 ТДІ:Л=4:3 0/0 12,0/5 38,40/10 295,0/20 1191,3/50 1463/100 23,38/1 147,8/10 76,50/10 Межа адгезійної міцності при нормальному відриві (МПа), в залежності від терміну витримки після склеювання (доба) 1 3 5 10 20 0 0 0 0 0 0,017 0,018 0,018 0,016 0,014 0,020 0,022 0,022 0,020 0,018 0,025 0,030 0,030 0,024 0,022 0,050 0,060 0,060 0,050 0,040 0,070 0,080 0,100 0,100 0,100 0 0 0 0 0 0,020 0,021 0,021 0,019 0,016 0,019 0,020 0,020 0,017 0,015 Для встановлення здатності до деструкції під дією різних деструктуючих факторів навколишнього середовища бактерицидного ППУМ, запропонованого складу, було проведено встановлення природної контамінації і відношення мікодеструкторів до вологості повітря та вологості субстрату звичайними методами експериментальної мікології [3], а також дослідження дії мікодеструкторів (пліснявих грибів) згідно з [4]. Дослідження проводили таким чином: зразки ППУМ, запропонованого складу, у вигляді дисків витримували у вологій камері (до 87 % відн., t=27 °С) та розміщували на живильне середовище "Сабуро". Дію мікодеструкторів оцінювали за наявністю росту грибів на зразках. Результати наведено в табл. 4. Таблиця 4 Встановлення природної контамінації дії мікодеструкторів (пліснявих грибів) бактерицидного перев'язувального пінополіуретанового матеріалу, запропонованого складу № зразка ППУМ Прототип 1 2 3 4к 5к 6к 7 8 15 20 Оцінка дії мікодеструкторів (росту грибів, бали) На зразках до початку На живильному У вологій камері досліду середовищі 1 1-2 2 1 2 3 1 2 4 1 2 3 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 Проведені дослідження показали (табл. 4), що перед початком випробувань на всіх зразках ППУМ було відмічено по одній споронесучій колонії мікодеструкторів (пліснявих грибів) до 1-2 мм в діаметрі, з якої виділяли і ідентифікували Реnicilium сусlopium. У вологій камері на зразках відмічено збільшення колонії і життєздатність гриба зберігалась до кінця досліду. На живильному середовищі без додаткового інфікування зразки заросли грибами однаково на 3-4 бали, життєздатність колоній також зберігалась. Всі зразки ППУМ спочатку заростали Реnicilium сусlopium, а потім Aзpergillus niger. Таким чином, дослідження показали, що дія мікодеструкторів посилюється при витримуванні зразків у вологій камері, та ще більше посилення дії мікодеструкторів спостерігається на живильному середовищі (табл. 4). Для визначення деструкції ППУМ, запропонованого складу, під дією різних деструктуючих факторів навколишнього середовища вихідні зразки ППУМ, зразки ППУМ, що витримували у 4 UA 68271 U вологій камері та на живильному середовищі [3], занурювали в 0,1 Н розчин КОН та 0,1 Н розчин НСІ і витримували за температури 36,6-37,0 С протягом 30 діб. Результати досліджень наведено в табл. 5. Таблиця 5 Визначення деструкції бактерицидного перев'язувального пінополіуретанового матеріалу, запропонованого складу Значення деструкції ППУ після 30-ти добової витримки в різних середовищах, % мас. Деструкція під впливом Прекурсор Деструкція під Деструкція під впливом № зразка природної контамінації ТДІ+ДС впливом природної природної контамінації ППУ М та живильного співвідношення контамінації та вологої камери середовища Розчин 0,1 Розчин Розчин 0,1 Розчин 0,1 Розчин 0,1 Н Розчин 0,1Н Н КОН 0,1Н HCl Н КОН Н HCl КОН HCl Прототип 1,5 1,0 5,08 3,4 5,15 3,59 1 ТДІ:Л=2:1 20,66 22,96 7,96 12,59 17,2 22,96 2 ТДІ:Л=4:3 26,34 26,54 29,93 28,71 35,65 29,65 3 ТДІ:М=2:1 20,83 23,17 8,12 12,48 17,92 23,21 4к ТДІ:М=4:3 26,31 26,88 30,14 29,21 35,78 29,31 5к ТДІ:С=2:1 21,11 23,35 8,56 13,24 18,11 22,29 5 10 15 20 25 Як видно з табл. 5 показники деструкції зразків ППУМ, на основі прекурсору (ТДІ+ДС) в мольному співвідношенні ТДІ:ДС =2:1, як під впливом природної контамінації, так і під впливом природної контамінації у вологій камері та на живильному середовищі після витримування в кислому середовищі вищі, ніж в лужному. Деструкція під впливом природної контамінації зразків ППУМ, на основі прекурсору (ТДІ+ДС) в мольному співвідношенні ТДІ:ДС =4:3, після витримування як в лужному, так і в кислому середовищах відбувається на одному рівні в межах 26,90-26,88 % мас. при деструкції ППУМ без вмісту дисахаридів (ППУМ-матриці) 1,5-1,0 % мас. відповідно (табл.6). Посилюється деструктивний процес на зразках ППУМ, на основі прекурсору (ТДІ+ДС) в мольному співвідношенні ТДІ:ДС =4:3, під впливом природної контамінації у вологій камері та на живильному середовищі і становить 30,48-36,67 % мас. після витримування в лужному середовищі та 29,27-29,65 після витримування в кислому середовищі в порівнянні з ППУМ-матрицею 5,08-5,15 % мас. і 3,40-3,49 % мас. відповідно. Отже, на деструктивні процеси ППУМ, на основі прекурсору (ТДІ+ДС) в мольному співвідношенні ТДІ:ДС =4:3, і ППУМ-матриці лужне середовище впливає значно більше, ніж кисле (табл.5). Кількість дисахаридів, яка знаходиться в ППУМ, як наповнювач оцінювали за динамікою вивільнення лактози із ППУМ у дистильовану воду за температури 37,0 °С. Зразки ППУМлактози та ППУМ без вмісту дисахаридів (ППУ-матриці) однакової маси поміщали в бюкси, заливали 25 мл дистильованої води і витримували в термостаті за температури 37 °С. Через визначені проміжки часу відбирали проби для аналізу. Вміст лактози в пробах визначали фотоелектроколориметричним методом з використанням пікринової кислоти за методикою, описаною в [5]. В розчин порівняння, замість витяжки ППУ-лактоза, вносили витяжку ППУматриці. Результати дослідження динаміки вивільнення лактози з ППУ-лактоза представлені в табл.6. 5 UA 68271 U Таблиця 6 Динаміка вивільнення дисахариду лактози із бактерицидного перев'язувального пінополіуретанового матеріалу, запропонованого складу, на основі прекурсору ТДІ:Л=4:3, у дистильовану воду Час, год. 0 1 2 3 6 24 48 120 240 360 5 10 15 20 25 30 Вміст лактози в ППУМ-лактоза, мас. ч. 100 86,4 82,3 80,8 76,0 67,8 65,2 64,8 59,8 59,4 Масова частка вивільненої лактози За поточний період З початку досліду 0 0 13,6 13,6 4,1 17,7 1,5 19,2 4,8 24,0 8,2 32,2 2,6 34,8 0,4 35,2 5,0 40,2 0,4 40,6 Дослідження динаміки вивільнення лактози показало, що із ППУ-лактоза вивільняється вже за 24 години у дистильовану воду 32,2 мас. ч. лактози, але потім відбувається поступове вивільнення її протягом 360 годин (15 діб) до 40,6 мас. ч., що може характеризувати пролонговану дію лікувального ефекту утворення грануляційної (сполучної) тканини при загоєнні рани та формування рубця (табл. 6). Кількість інших дисахаридів (мальтози і сахарози), що є в ППУМ як наповнювачі, аналогічна визначеній кількості лактози в ППУМ. Перевагою пінополіуретанового матеріалу, запропонованого складу, в порівнянні з прототипом, є те, що біосумісний та бактерицидний пінополіуретановий матеріал: 1) забезпечує адгезійні (самоклеючі) властивості до поверхні шкіри; 2) надає здатності до деградації під дією різних деструктуючих факторів навколишнього середовища, а саме: а) тривалої дії підвищених вологості (до 87 % відн.) та температури (37 C); б) пліснявих грибів (переважно роду Aspergillus і Реnicilium - найбільш активних біодеструкторів); в) розчину 0,1Н КОН і г) розчину 0,1Н HCl; 3) виділяє дисахарид, що сприятиме утворенню грануляційної (сполучної) тканини при загоюванні ран або навколо ділянки некрозу (омертвіння) та формуванню рубця при збереженні бактерицидної активності пролонгованої дії відносно патогенних бактерій: Staphylococcus sp., Escherichia coli, Pseudomonas aeruginosa, Proteus vulgaris, Klebsiella pneumoniae. Предмет корисної моделі може знайти застосування в медичній практиці як тимчасові замінники шкіри, перев'язувальні засоби, гігієнічні губки, які здатні розкладатися в умовах навколишнього середовища після завершення терміну їх використання, що запобігає накопиченню відходів використаних пінополіуретанових матеріалів. Джерела інформації: 1. JP 58093715 А, 03. 06. 1983 JP 62001715 А, 07. 01. 1987 US 5104909, 14.04. 1992. 6 2. Пат. 33837 Україна МКІ C08G, С 18/08, А 61 L 15/26, 15/22, 15/16. Спосіб одержання пінополіуретанів, що мають біосумісність та бактерицидність // Савельєв Ю.В., Марковська Л.А., Савельєва О.О., Галатенко Н.А., Руденко А.В., Греков А.П., Веселов В.Я., Коропачинська К.О… - Інститут хімії високомолекулярних сполук НАН України. № 99042154. Заявл. 16.04.1999; Опубл 17.03.2003. Бюл. №3. – прототип. 3. Методы экспериментальной микологии. Справочник. - К.: Наукова думка, 1989-540 С. 4. ГОСТ 9.048-9.053-75 (91). Материалы и изделия. Методы испытания на микробиологическую устойчивость. 5. Шапиро Д.К. Практикум по биологической химии / Под ред. Вечера А.С. Минск: Высшая школа, 1976.-288 С. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Бактерицидний перев'язувальний пінополіуретановий матеріал, що містить суміш поліестерів та поліетерів, діізоціанат, воду, каталізатори (амінного та оловоорганічного типу), стабілізатори піни, бактерицид, який відрізняється тим, що містить поліестери та поліетери молекулярної маси 500-5000, як амінний каталізатор - трис-(диметиламінометил)фенол (УП-606/2), як оловоорганічний каталізатор - октоат олова (О.О), як діізоціанат - прекурсор - продукт взаємодії 6 UA 68271 U 5 2,4(2,6)-толуїлендіізоціанату і дисахаридів (ТДІ+ДС) за мольного співвідношення ТДІ:ДС =2:1 і 4:3 відповідно та додатково містить натрієву сіль поліакрилової кислоти (ПАК) за наступного складу компонентів, мас. ч. : поліестери MM 500, 800, 2200 100 поліетери MM 2500, 3000, 5000 25,2-637 вода 2,4-9,5 трис-(диметиламінометил)фенол (УП-606/2) 4,4-20,0 діазобіциклооктан (ДАБКО) 3,2-20,0 октоат олова (О.О.) 4,0-50,0 кремнієорганічний блок співполімер (КЕП-2) 2,4-15,0 вазелінове масло 0,8-5,0 1,4-ді-N-оксид 2,3-біс(оксиметил)хіноксалін (ДНООХ) 2,7-36,00 натрієва сіль поліакрилової кислоти (ПАК) 12,0-295,0 прекурсор (ТДІ +ДС) 96,0-1505. 2. Бактерицидний пінополіуретановий матеріал за п. 1, який відрізняється тим, що прекурсор (ТДІ+ДС) як дисахарид містить речовину, вибрану із групи: лактоза (моногідрат) (Л), мальтоза (моногідрат) (М), сахароза (С). Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
