Спосіб одержання полімерної мембрани для визначення сполук фенолу

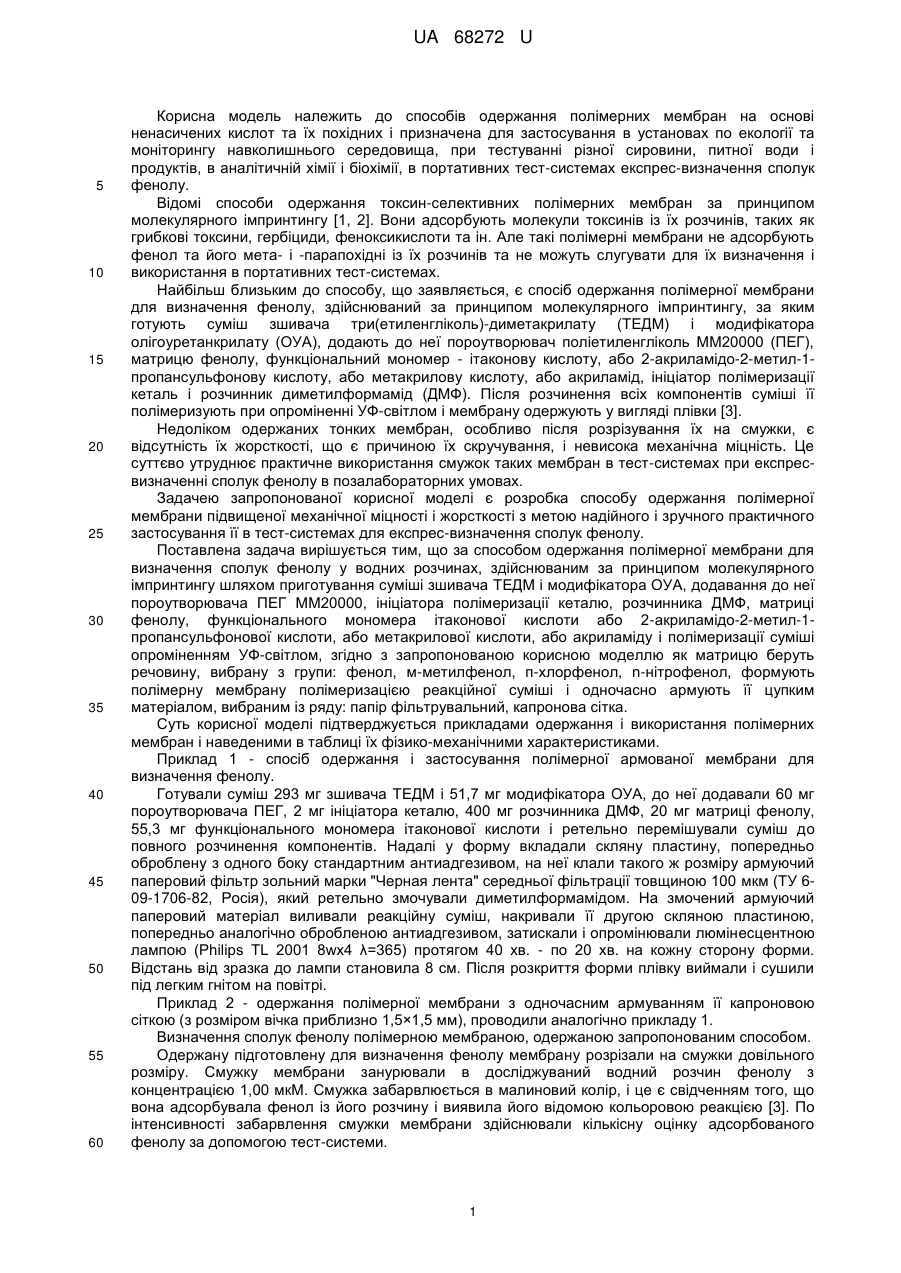

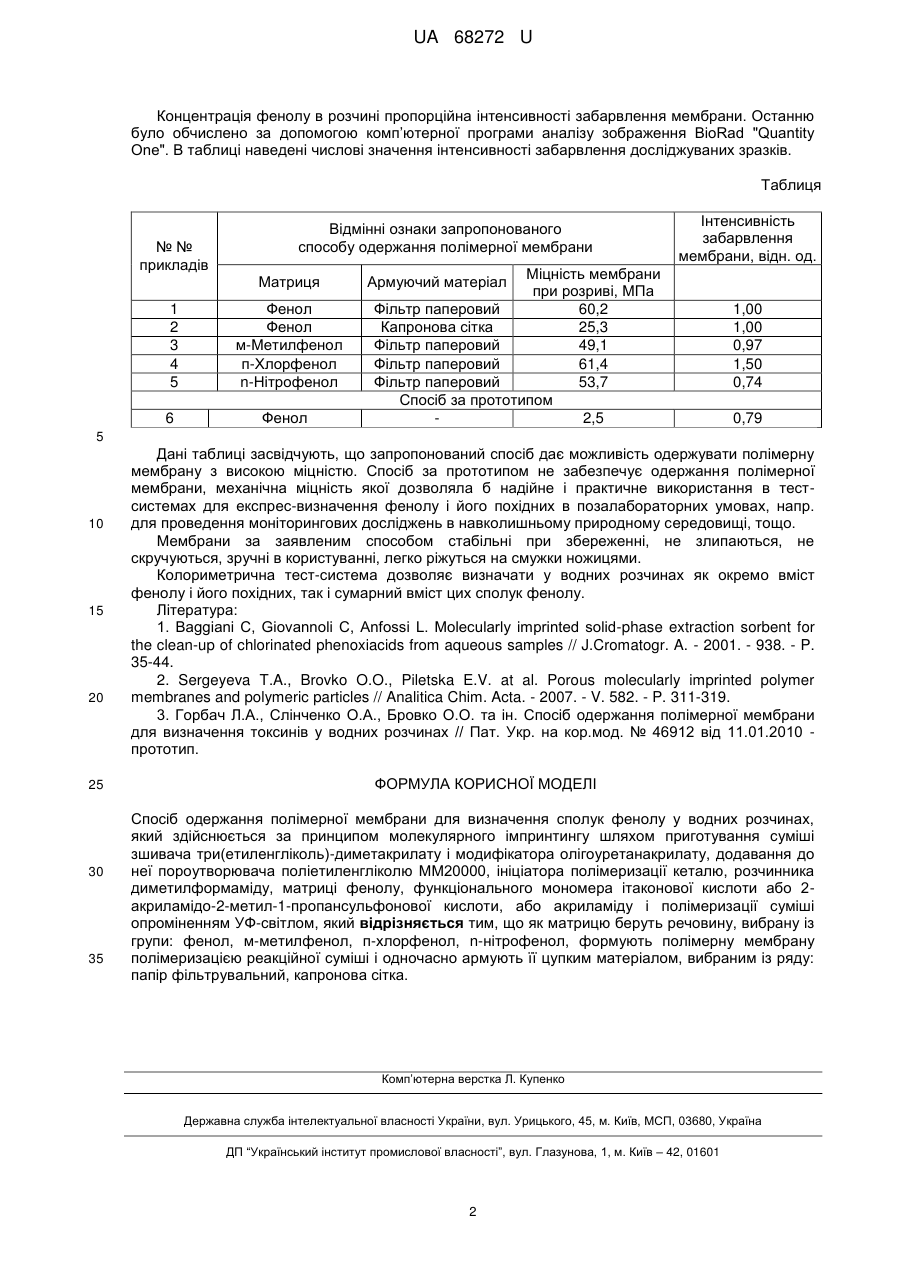

Реферат: Спосіб одержання полімерної мембрани для визначення сполук фенолу у водних розчинах здійснюють за принципом молекулярного імпринтингу шляхом приготування суміші зшивача три(етиленгліколь)-диметакрилату і модифікатора олігоуретанакрилату, додавання до неї пороутворювача поліетиленгліколю ММ20000, ініціатора полімеризації кеталю, розчинника диметилформаміду, матриці фенолу, функціонального мономера ітаконової кислоти або 2акриламідо-2-метил-1-пропансульфонової кислоти, або акриламіду і полімеризації суміші опроміненням УФ-світлом. Як матрицю беруть речовину, вибрану із групи: фенол, мметилфенол, п-хлорфенол, n-нітрофенол, формують полімерну мембрану полімеризацією реакційної суміші і одночасно армують її цупким матеріалом, вибраним із ряду: папір фільтрувальний, капронова сітка. UA 68272 U (12) UA 68272 U UA 68272 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів одержання полімерних мембран на основі ненасичених кислот та їх похідних і призначена для застосування в установах по екології та моніторингу навколишнього середовища, при тестуванні різної сировини, питної води і продуктів, в аналітичній хімії і біохімії, в портативних тест-системах експрес-визначення сполук фенолу. Відомі способи одержання токсин-селективних полімерних мембран за принципом молекулярного імпринтингу [1, 2]. Вони адсорбують молекули токсинів із їх розчинів, таких як грибкові токсини, гербіциди, феноксикислоти та ін. Але такі полімерні мембрани не адсорбують фенол та його мета- і -парапохідні із їх розчинів та не можуть слугувати для їх визначення і використання в портативних тест-системах. Найбільш близьким до способу, що заявляється, є спосіб одержання полімерної мембрани для визначення фенолу, здійснюваний за принципом молекулярного імпринтингу, за яким готують суміш зшивача три(етиленгліколь)-диметакрилату (ТЕДМ) і модифікатора олігоуретанкрилату (ОУА), додають до неї пороутворювач поліетиленгліколь ММ20000 (ПЕГ), матрицю фенолу, функціональний мономер - ітаконову кислоту, або 2-акриламідо-2-метил-1пропансульфонову кислоту, або метакрилову кислоту, або акриламід, ініціатор полімеризації кеталь і розчинник диметилформамід (ДМФ). Після розчинення всіх компонентів суміші її полімеризують при опроміненні УФ-світлом і мембрану одержують у вигляді плівки [3]. Недоліком одержаних тонких мембран, особливо після розрізування їх на смужки, є відсутність їх жорсткості, що є причиною їх скручування, і невисока механічна міцність. Це суттєво утруднює практичне використання смужок таких мембран в тест-системах при експресвизначенні сполук фенолу в позалабораторних умовах. Задачею запропонованої корисної моделі є розробка способу одержання полімерної мембрани підвищеної механічної міцності і жорсткості з метою надійного і зручного практичного застосування її в тест-системах для експрес-визначення сполук фенолу. Поставлена задача вирішується тим, що за способом одержання полімерної мембрани для визначення сполук фенолу у водних розчинах, здійснюваним за принципом молекулярного імпринтингу шляхом приготування суміші зшивача ТЕДМ і модифікатора ОУА, додавання до неї пороутворювача ПЕГ ММ20000, ініціатора полімеризації кеталю, розчинника ДМФ, матриці фенолу, функціонального мономера ітаконової кислоти або 2-акриламідо-2-метил-1пропансульфонової кислоти, або метакрилової кислоти, або акриламіду і полімеризації суміші опроміненням УФ-світлом, згідно з запропонованою корисною моделлю як матрицю беруть речовину, вибрану з групи: фенол, м-метилфенол, п-хлорфенол, n-нітрофенол, формують полімерну мембрану полімеризацією реакційної суміші і одночасно армують її цупким матеріалом, вибраним із ряду: папір фільтрувальний, капронова сітка. Суть корисної моделі підтверджується прикладами одержання і використання полімерних мембран і наведеними в таблиці їх фізико-механічними характеристиками. Приклад 1 - спосіб одержання і застосування полімерної армованої мембрани для визначення фенолу. Готували суміш 293 мг зшивача ТЕДМ і 51,7 мг модифікатора ОУА, до неї додавали 60 мг пороутворювача ПЕГ, 2 мг ініціатора кеталю, 400 мг розчинника ДМФ, 20 мг матриці фенолу, 55,3 мг функціонального мономера ітаконової кислоти і ретельно перемішували суміш до повного розчинення компонентів. Надалі у форму вкладали скляну пластину, попередньо оброблену з одного боку стандартним антиадгезивом, на неї клали такого ж розміру армуючий паперовий фільтр зольний марки "Черная лента" середньої фільтрації товщиною 100 мкм (ТУ 609-1706-82, Росія), який ретельно змочували диметилформамідом. На змочений армуючий паперовий матеріал виливали реакційну суміш, накривали її другою скляною пластиною, попередньо аналогічно обробленою антиадгезивом, затискали і опромінювали люмінесцентною лампою (Philips TL 2001 8wx4 λ=365) протягом 40 хв. - по 20 хв. на кожну сторону форми. Відстань від зразка до лампи становила 8 см. Після розкриття форми плівку виймали і сушили під легким гнітом на повітрі. Приклад 2 - одержання полімерної мембрани з одночасним армуванням її капроновою сіткою (з розміром вічка приблизно 1,5×1,5 мм), проводили аналогічно прикладу 1. Визначення сполук фенолу полімерною мембраною, одержаною запропонованим способом. Одержану підготовлену для визначення фенолу мембрану розрізали на смужки довільного розміру. Смужку мембрани занурювали в досліджуваний водний розчин фенолу з концентрацією 1,00 мкМ. Смужка забарвлюється в малиновий колір, і це є свідченням того, що вона адсорбувала фенол із його розчину і виявила його відомою кольоровою реакцією [3]. По інтенсивності забарвлення смужки мембрани здійснювали кількісну оцінку адсорбованого фенолу за допомогою тест-системи. 1 UA 68272 U Концентрація фенолу в розчині пропорційна інтенсивності забарвлення мембрани. Останню було обчислено за допомогою комп’ютерної програми аналізу зображення BioRad "Quantity One". В таблиці наведені числові значення інтенсивності забарвлення досліджуваних зразків. Таблиця №№ прикладів Відмінні ознаки запропонованого способу одержання полімерної мембрани Матриця 1 2 3 4 5 Фенол Фенол м-Метилфенол п-Хлорфенол n-Нітрофенол 6 Фенол Інтенсивність забарвлення мембрани, відн. од. Міцність мембрани при розриві, МПа Фільтр паперовий 60,2 Капронова сітка 25,3 Фільтр паперовий 49,1 Фільтр паперовий 61,4 Фільтр паперовий 53,7 Спосіб за прототипом 2,5 Армуючий матеріал 1,00 1,00 0,97 1,50 0,74 0,79 5 10 15 20 25 30 35 Дані таблиці засвідчують, що запропонований спосіб дає можливість одержувати полімерну мембрану з високою міцністю. Спосіб за прототипом не забезпечує одержання полімерної мембрани, механічна міцність якої дозволяла б надійне і практичне використання в тестсистемах для експрес-визначення фенолу і його похідних в позалабораторних умовах, напр. для проведення моніторингових досліджень в навколишньому природному середовищі, тощо. Мембрани за заявленим способом стабільні при збереженні, не злипаються, не скручуються, зручні в користуванні, легко ріжуться на смужки ножицями. Колориметрична тест-система дозволяє визначати у водних розчинах як окремо вміст фенолу і його похідних, так і сумарний вміст цих сполук фенолу. Література: 1. Baggiani C, Giovannoli С, Anfossi L. Molecularly imprinted solid-phase extraction sorbent for the clean-up of chlorinated phenoxiacids from aqueous samples // J.Cromatogr. A. - 2001. - 938. - P. 35-44. 2. Sergeyeva T.A., Brovko O.O., Piletska E.V. at al. Porous molecularly imprinted polymer membranes and polymeric particles // Analitica Chim. Acta. - 2007. - V. 582. - P. 311-319. 3. Горбач Л.А., Слінченко О.А., Бровко О.О. та ін. Спосіб одержання полімерної мембрани для визначення токсинів у водних розчинах // Пат. Укр. на кор.мод. № 46912 від 11.01.2010 прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб одержання полімерної мембрани для визначення сполук фенолу у водних розчинах, який здійснюється за принципом молекулярного імпринтингу шляхом приготування суміші зшивача три(етиленгліколь)-диметакрилату і модифікатора олігоуретанакрилату, додавання до неї пороутворювача поліетиленгліколю ММ20000, ініціатора полімеризації кеталю, розчинника диметилформаміду, матриці фенолу, функціонального мономера ітаконової кислоти або 2акриламідо-2-метил-1-пропансульфонової кислоти, або акриламіду і полімеризації суміші опроміненням УФ-світлом, який відрізняється тим, що як матрицю беруть речовину, вибрану із групи: фенол, м-метилфенол, п-хлорфенол, n-нітрофенол, формують полімерну мембрану полімеризацією реакційної суміші і одночасно армують її цупким матеріалом, вибраним із ряду: папір фільтрувальний, капронова сітка. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
