Телескопічна всмоктувальна труба пилососа

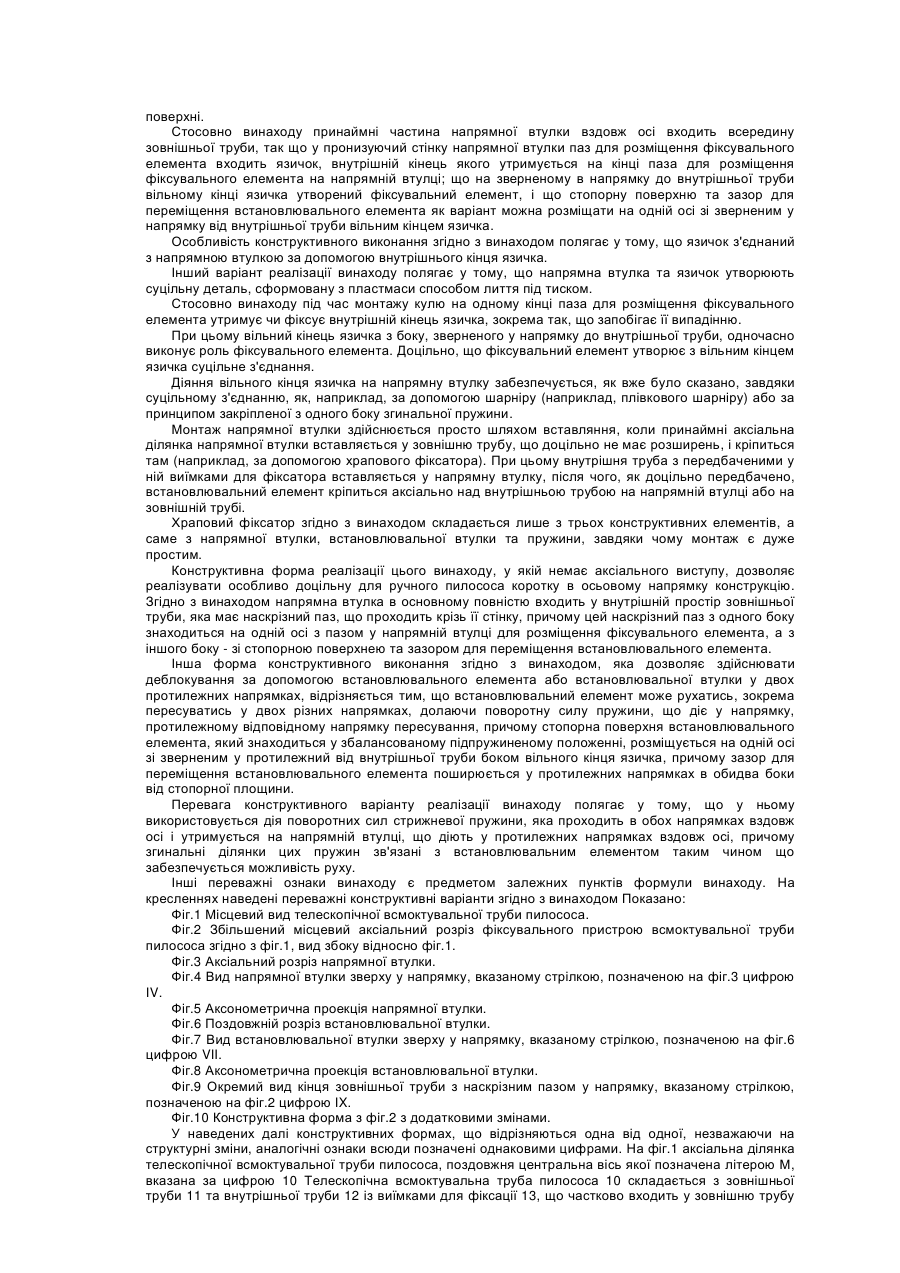

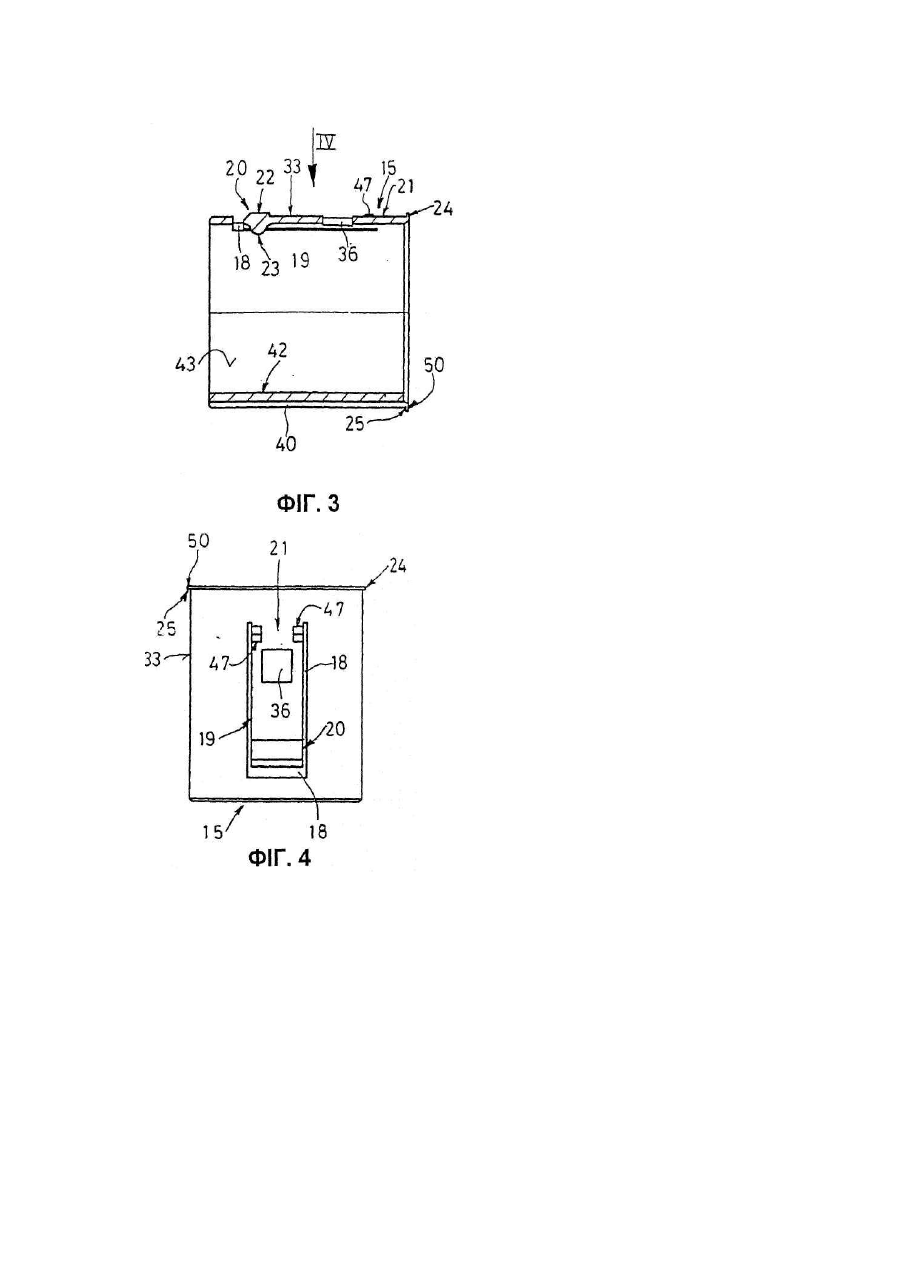

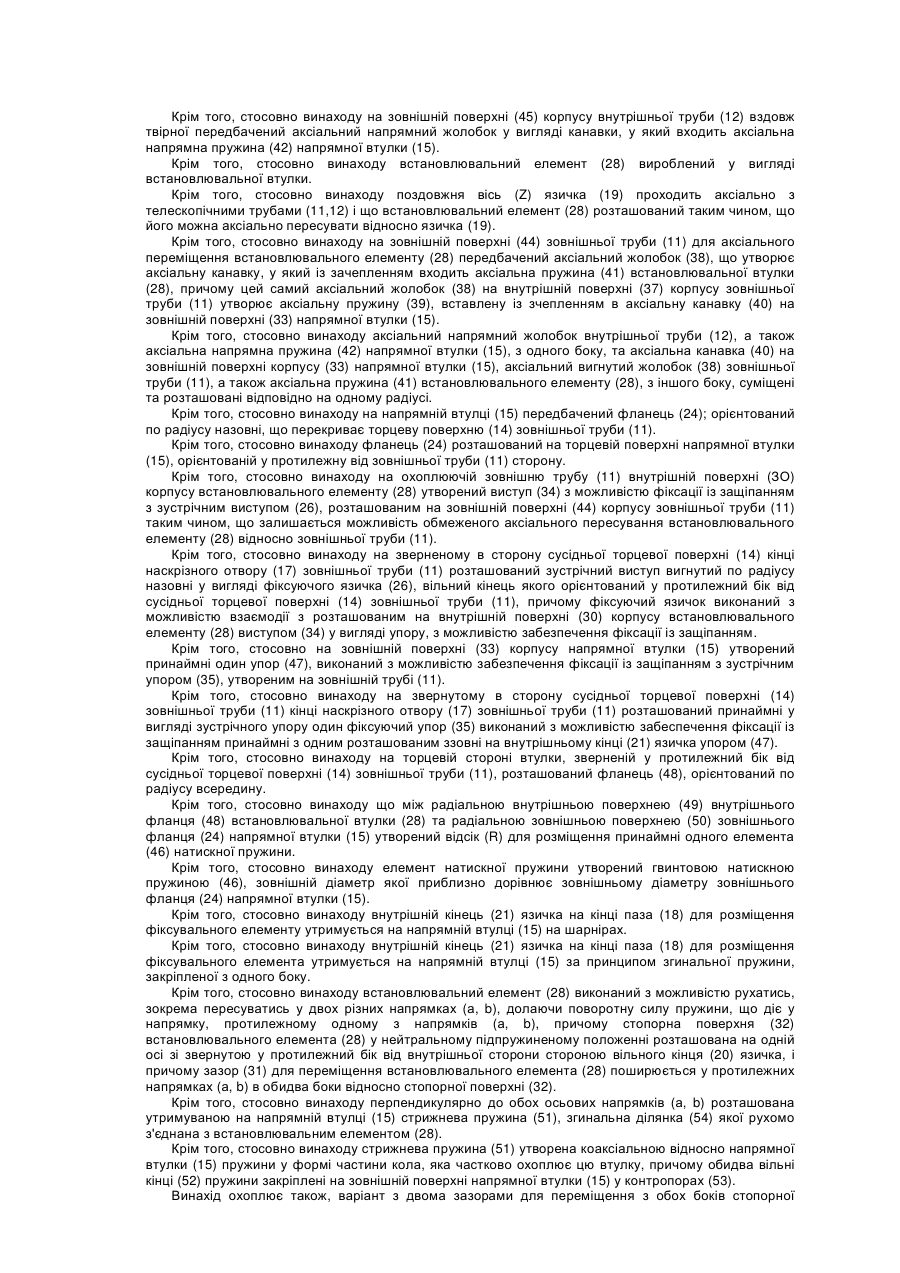

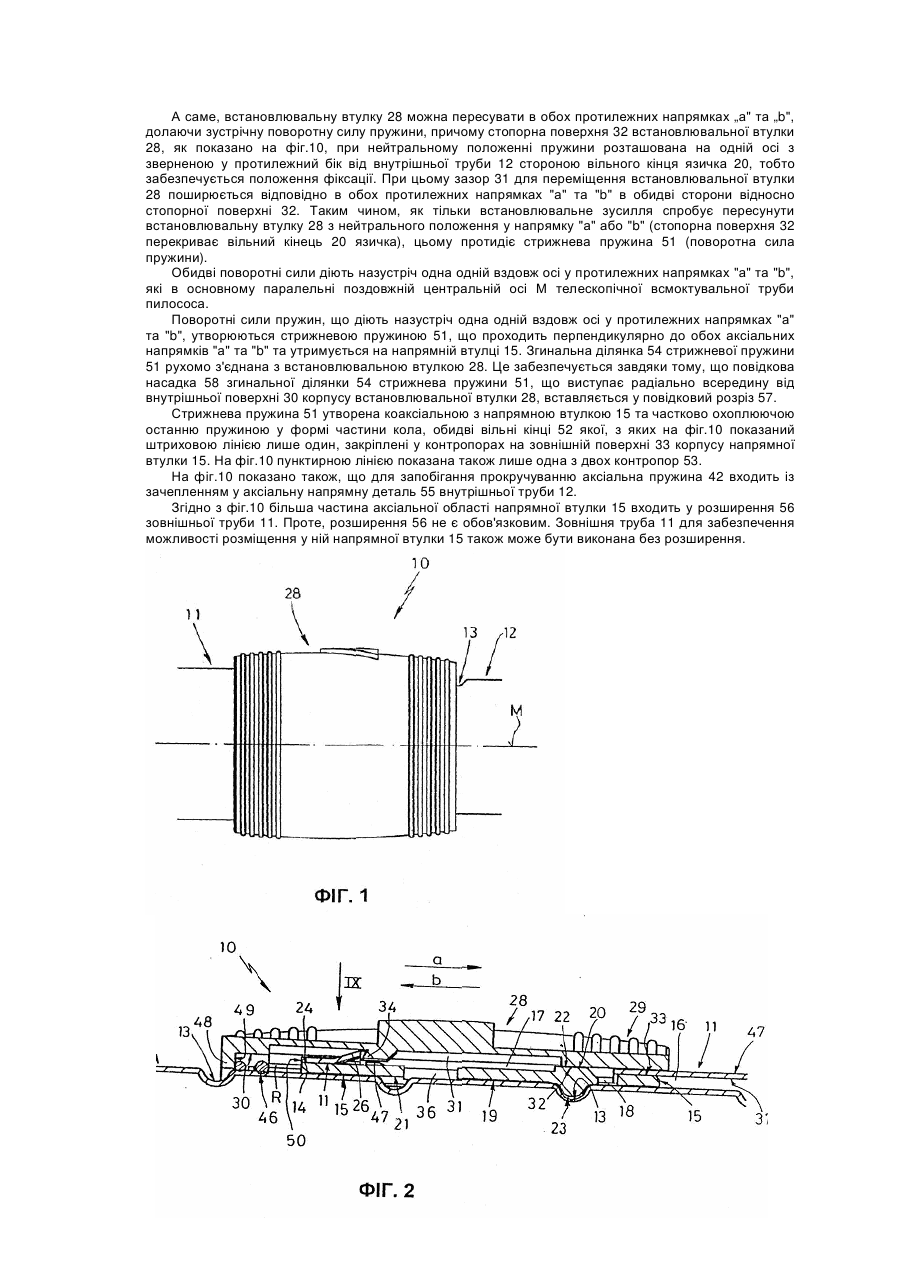

1.Телескопічна всмоктувальна труба пилососа (10), що має зовнішню трубу (11) та напрямну втулку (15), закріплену у зовнішній трубі (11), внутрішню трубу (12) із виїмками (13) для фіксації, яка виконана з можливістю аксіального пересування вздовж твірної зовнішньої труби, причому напрямна втулка (15) має паз (18) для розміщення взаємодіючого з виїмками (13) для утримання фіксувального елемента (23), який перекритий утримуваним принаймні безпосередньо на напрямній втулці (15) або на зовнішній трубі (11) встановлювальним елементом (28), що виконаний з можливістю відносно вільного пересування зі стопорною поверхнею (32), що перекриває фіксуючий елемент (23) і утримує його у виїмці (13) для фіксації, причому до цієї стопорної поверхні примикає принаймні один утворений встановлювальним елементом (28) зазор (31) для переміщення, який розташований з можливістю суміщення із стопорною поверхнею (32) завдяки руху встановлювального елемента (28), долаючи зворотну силу пружини (46), та відповідного встановлення на одній осі з фіксуючим елементом (23), забезпечивши останньому можливість ходу для деблокування, яка відрізняється тим, що принаймні частина напрямної втулки (15) вздовж її осі входить у внутрішній простір (16) зовнішньої труби (11), при цьому у відсіку (18) для розміщення фіксувального елемента, що пронизує наскрізь стінку напрямної втулки (15), розташований язичок (19), внутрішній кінець (21) якого утримується на одному кінці паза (18) для розміщення фіксувального елемента на напрямній втулці (15), а на оберненій до внутрішньої труби (12) стороні вільного кінця (20) язичка утворений фіксуючий елемент (23), при цьому стопорна поверхня (32) та зазор (31) для переміщення встановлювального елемента (28) альтернативно може бути розміщений на одній осі з оберненою у напрямку від внутрішньої труби (12) стороною вільного кінця (20) язичка.

2.Телескопічна всмоктувальна труба пилососа за п. 1, яка відрізняється тим, що внутрішній кінець (21) язичка (19) утворює з напрямною втулкою (15) суцільне з'єднання.

3. Телескопічна всмоктувальна труба пилососа за п. 2, яка відрізняється тим, що напрямна втулка (15) та язичок (19) виконані як суцільна пластмасова деталь способом лиття під тиском.

4. Телескопічна всмоктувальна труба пилососа за одним з пп.1-3, яка відрізняється тим, що напрямна втулка (15) виконана з можливістю повного входження у внутрішній простір (16) зовнішньої труби (11), а крізь стінку зовнішньої труби (11) проходить наскрізний паз (17), який з одного боку розміщений на одній осі з пазом (18) напрямної втулки (15), передбаченим для розміщення фіксувального елемента, а з іншого боку – зі стопорною поверхнею (32) та зазором (31) для переміщення встановлювального елемента (28).

5.Телескопічна всмоктувальна труба пилососа за одним з пп. 1-4, яка відрізняється тим, що на зовнішній поверхні (45) корпусу внутрішньої труби (12) вздовж твірної передбачений аксіальний напрямний жолобок у вигляді канавки, який виконаний з можливістю аксіального входження напрямної пружини (42) напрямної втулки (15).

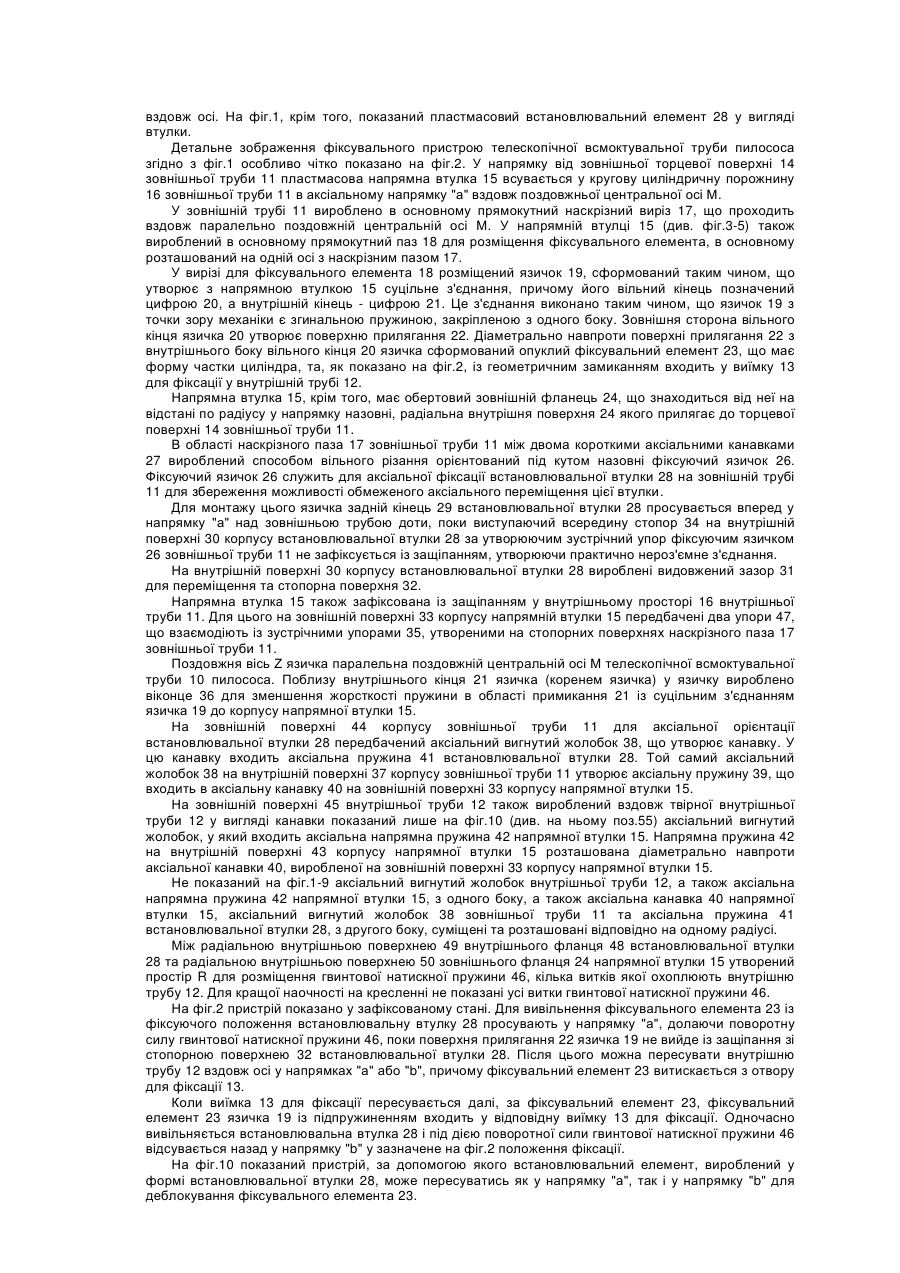

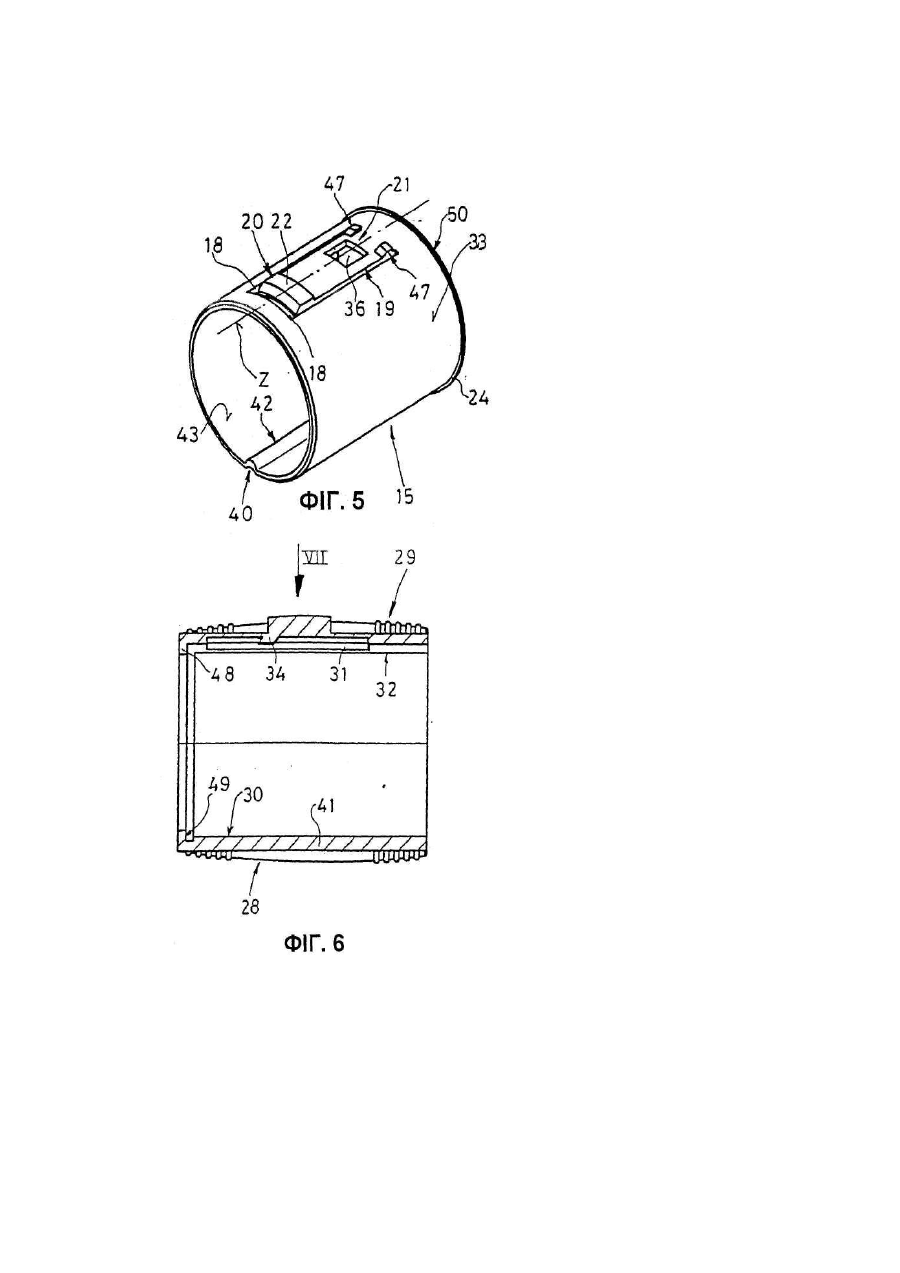

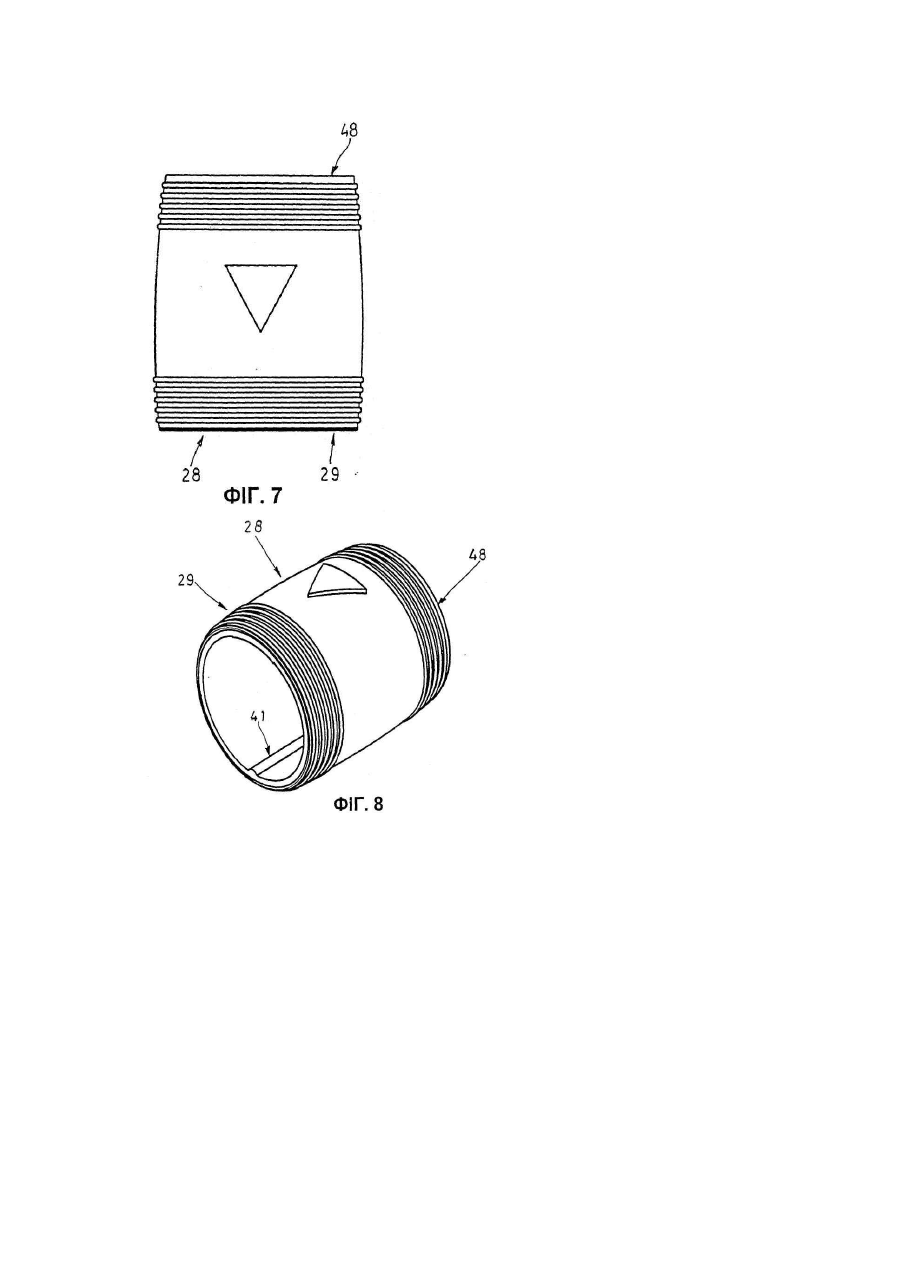

6. Телескопічна всмоктувальна труба пилососа за одним з пп. 1-5, яка відрізняється тим, що встановлювальний елемент (28) виконаний у вигляді встановлювальної втулки.

7. Телескопічна всмоктувальна труба пилососа за п. 6, яка відрізняється тим, що поздовжня вісь (2) язичка (19) орієнтована аксіально з телескопічними трубами (11,12), а встановлювальний елемент (28) розташований  з можливістю його аксіального переміщення відносно язичка (19).

8. Телескопічна всмоктувальна труба пилососа за пп. 6 або 7, яка відрізняється тим, що на зовнішній поверхні (44) зовнішньої труби (11) для аксіального переміщення встановлювального елемента (28) передбачений аксіальний жолобок (38), що утворює аксіальну канавку, яка виконана з можливістю входження із защіпанням аксіальної пружини (41) встановлювальної втулки (28), причому цей самий аксіальний жолобок (38)  на  внутрішній  поверхні (37) корпусу зовнішньої труби (11) утворює аксіальну пружину (39), розташовану із зчепленням в аксіальній канавці (40) на зовнішній поверхні (33) напрямної втулки (15).

9. Телескопічна всмоктувальна труба пилососа за одним з пп. 5-8, яка відрізняється тим, що аксіальний напрямний жолобок внутрішньої труби (12), а також аксіальна напрямна пружина (42) напрямної втулки (15), з одного боку, та аксіальна канавка (40) на зовнішній поверхні корпусу (33) напрямної втулки (15), аксіальний вигнутий жолобок (38) зовнішньої труби (11), а також аксіальна пружина (41) встановлювального елемента (28), з іншого боку, суміщені та розташовані відповідно на одному радіусі.

10. Телескопічна всмоктувальна труба пилососа за одним з пп. 4-9, яка відрізняється тим, що на напрямній втулці (15) передбачений фланець (24), орієнтований по радіусу назовні, що перекриває торцеву поверхню (14) зовнішньої труби (11).

11. Телескопічна всмоктувальна труба пилососа за п. 10, яка відрізняється тим, що фланець (24) розташований на торцевій поверхні напрямної втулки (15), орієнтованій у протилежну від зовнішньої труби (11) сторону.

12. Телескопічна всмоктувальна труба пилососа за одним з пп. 6-11, яка відрізняється тим, що на охоплюючій зовнішню трубу (11) внутрішній поверхні (30) корпусу встановлювального елемента (28) утворений виступ (34) з можливістю фіксації із защіпанням з зустрічним виступом (26), розташованим на зовнішній поверхні (44) корпусу зовнішньої труби (11) таким чином, що залишається можливість обмеженого аксіального пересування встановлювального елемента (28) відносно зовнішньої труби (11).

13. Телескопічна всмоктувальна труба пилососа за п. 12, яка відрізняється тим, що на оберненому в сторону сусідньої торцевої поверхні (14) кінці наскрізного отвору (17) зовнішньої труби (11) розташований зустрічний виступ, вигнутий по радіусу назовні у вигляді фіксувального язичка (26), вільний кінець якого орієнтований у протилежний бік від сусідньої торцевої поверхні (14) зовнішньої труби (11), причому фіксуючий язичок виконаний з можливістю взаємодії з розташованим на внутрішній поверхні (30) корпусу встановлювального елемента (28) виступом (34) у вигляді упора, для забезпечення фіксації із защіпанням.

14. Телескопічна всмоктувальна труба пилососа за п. 13, яка відрізняється тим, що на зовнішній поверхні (33) корпусу напрямної втулки (15) утворений принаймні один упор (47), виконаний з можливістю забезпечення фіксації із защіпанням з зустрічним упором (35), утвореним на зовнішній трубі (11).

15. Телескопічна всмоктувальна труба пилососа за п. 14, яка відрізняється тим, що на оберненому в сторону сусідньої торцевої поверхні (14) зовнішньої труби (11) кінці наскрізного отвору (17) зовнішньої труби (11) розташований у вигляді зустрічного упора принаймні один фіксуючий упор (35), виконаний з можливістю забезпечення фіксації із защіпанням принаймні з одним розташованим зовні на внутрішньому кінці (21) язичка упором (47).

16. Телескопічна всмоктувальна труба пилососа за одним з пп. 6-15, яка відрізняється тим, що на її торцевій стороні, оберненій у протилежний бік від сусідньої торцевої поверхні (14) зовнішньої труби (11), розташований фланець (48), орієнтований по радіусу всередину.

17. Телескопічна всмоктувальна труба пилососа за п. 16, яка відрізняється тим, що між радіальною внутрішньою поверхнею (49) внутрішнього фланця (48) встановлювальної втулки (28) та радіальною зовнішньою поверхнею (50) зовнішнього фланця (24) напрямної втулки (15) утворений відсік (R) для розміщення принаймні одного елемента натискної пружини (46).

18. Телескопічна всмоктувальна труба пилососа за п. 17, яка відрізняється тим, що елемент натискної пружини утворений гвинтовою натискною пружиною (46), зовнішній діаметр якої приблизно дорівнює зовнішньому діаметру зовнішнього фланця (24) напрямної втулки (15).

19. Телескопічна всмоктувальна труба пилососа за одним з пп. 1-18, яка відрізняється тим, що внутрішній кінець (21) язичка на кінці паза (18) для розміщення фіксувального елемента утримується на напрямній втулці (15) на шарнірах.

20. Телескопічна всмоктувальна труба пилососа за одним з пп. 1-18, яка відрізняється тим, що внутрішній кінець (21) язичка на кінці паза (18) для розміщення фіксувального елемента утримується на напрямній втулці (15) за принципом згинальної пружини, закріпленої з одного боку.

21. Телескопічна всмоктувальна труба для пилососа за одним з пп. 1 - 20, яка відрізняється тим, що встановлювальний елемент (28) виконаний з можливістю переміщення, зокрема переміщення у двох різних напрямках (а, b), долаючи зворотну силу пружини, що діє у напрямку, протилежному одному з напрямків (а, b), причому стопорна поверхня (32) встановлювального елемента (28) у нейтральному підпружиненому положенні розташована на одній осі з оберненою у протилежний бік від внутрішньої сторони стороною вільного кінця (20) язичка, причому зазор (31) для переміщення встановлювального елемента (28) поширюється у протилежних напрямках (а, b) в обидва боки відносно стопорної поверхні (32).

22. Телескопічна всмоктувальна труба для пилососа за п. 21, яка відрізняється тим, що перпендикулярно до обох осьових напрямків (а, b) розташована утримуваною на напрямній втулці (15) стрижнева пружина (51), згинальна ділянка (54) якої рухомо з'єднана зі встановлювальним елементом (28).

23. Телескопічна всмоктувальна труба для пилососа за п. 22, яка відрізняється тим, що стрижнева пружина (51) утворена коаксіальною відносно напрямної втулки (15) пружиною у формі частини кола яка частково охоплює цю втулку, причому обидва вільні кінці (52) пружини закріплені на зовнішній поверхні напрямної втулки (15) у контропорах (53).
