Телескопічна всмоктувальна трубка пилососа

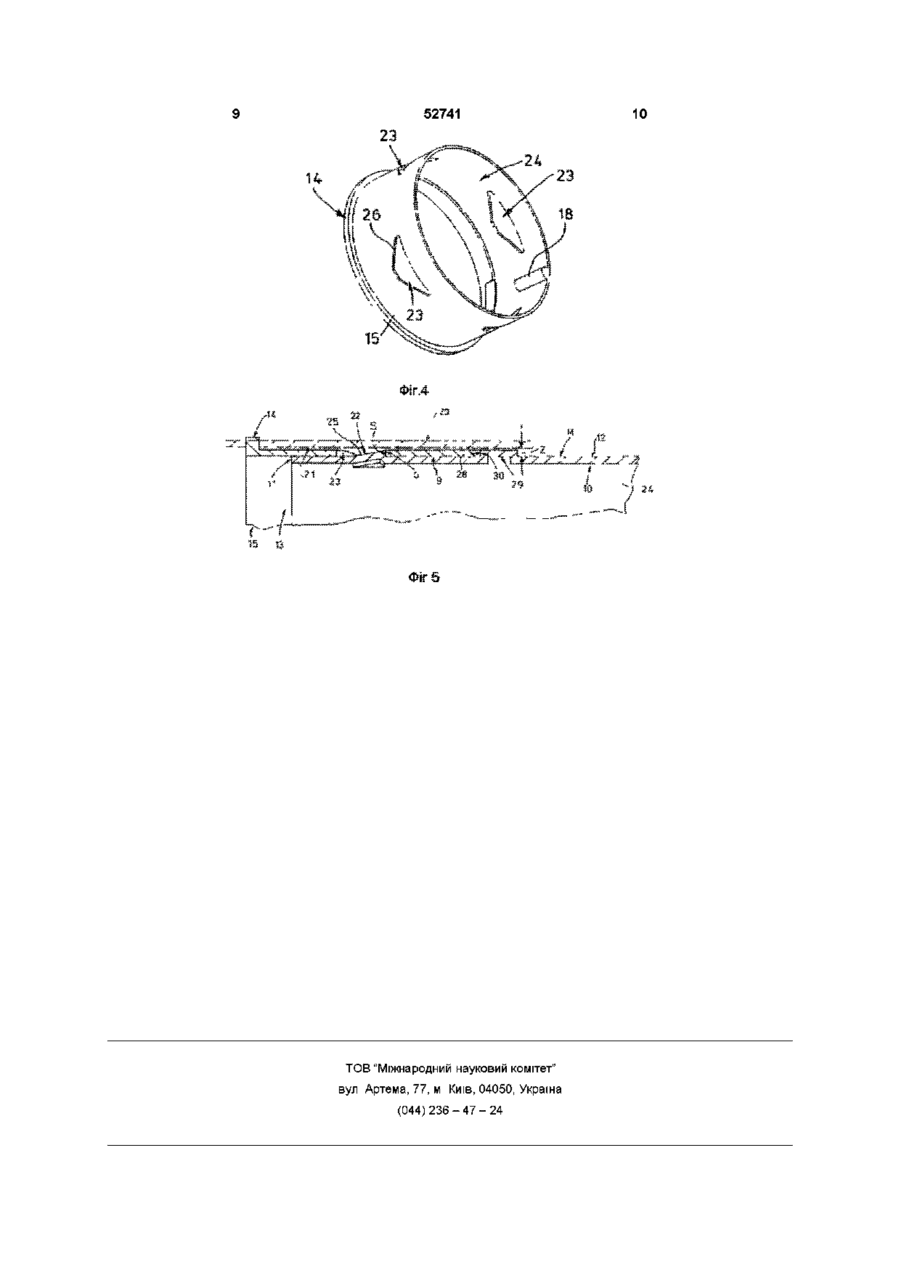

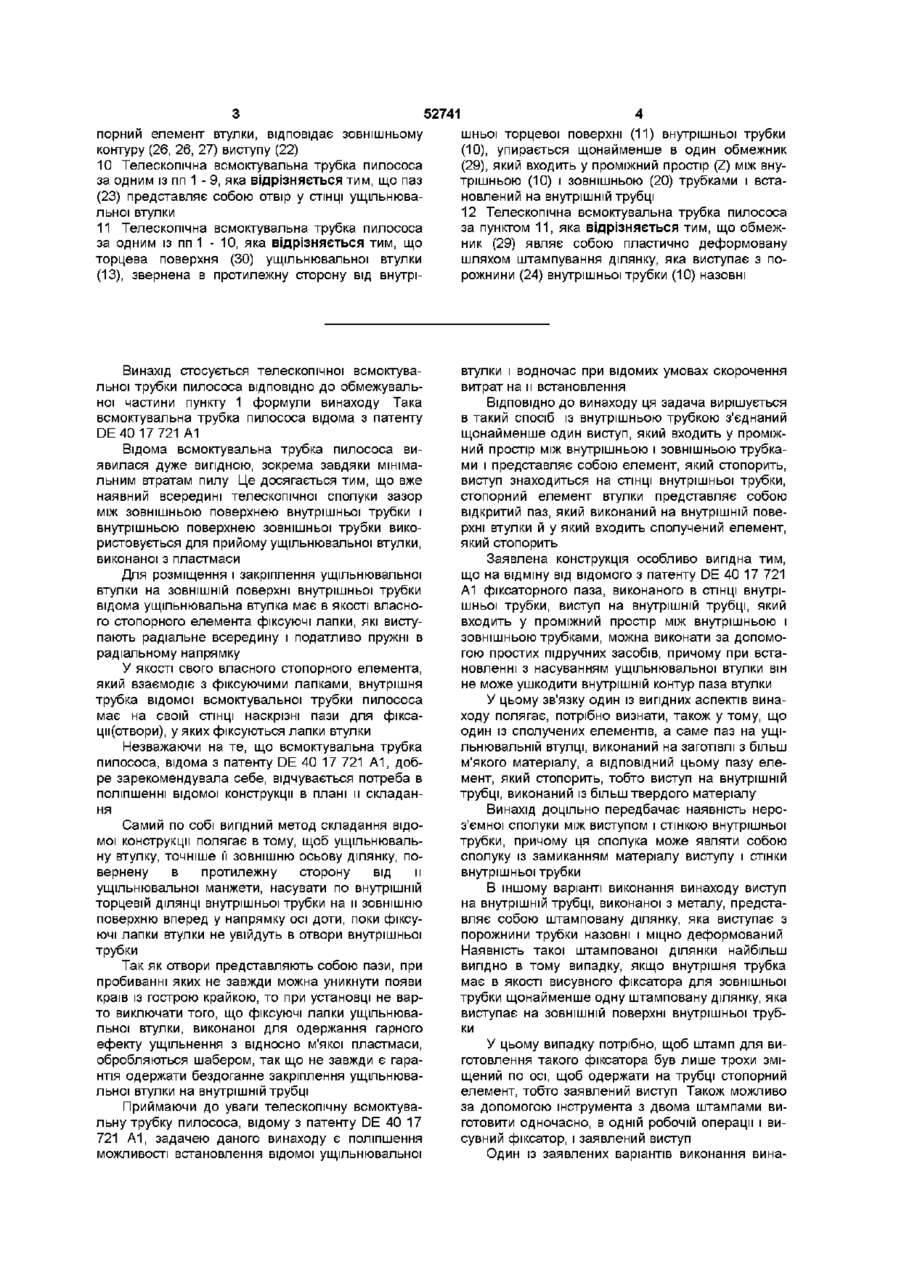

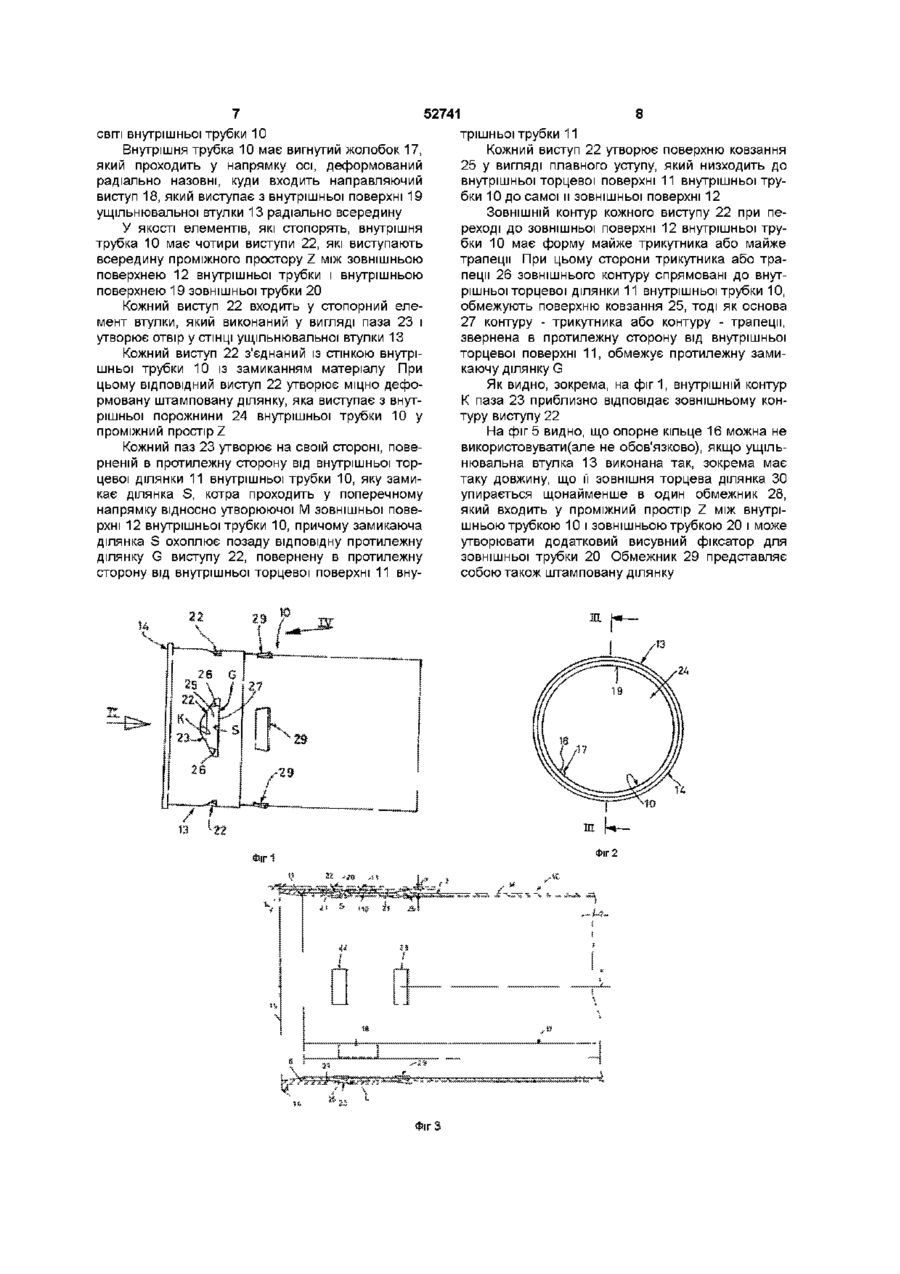

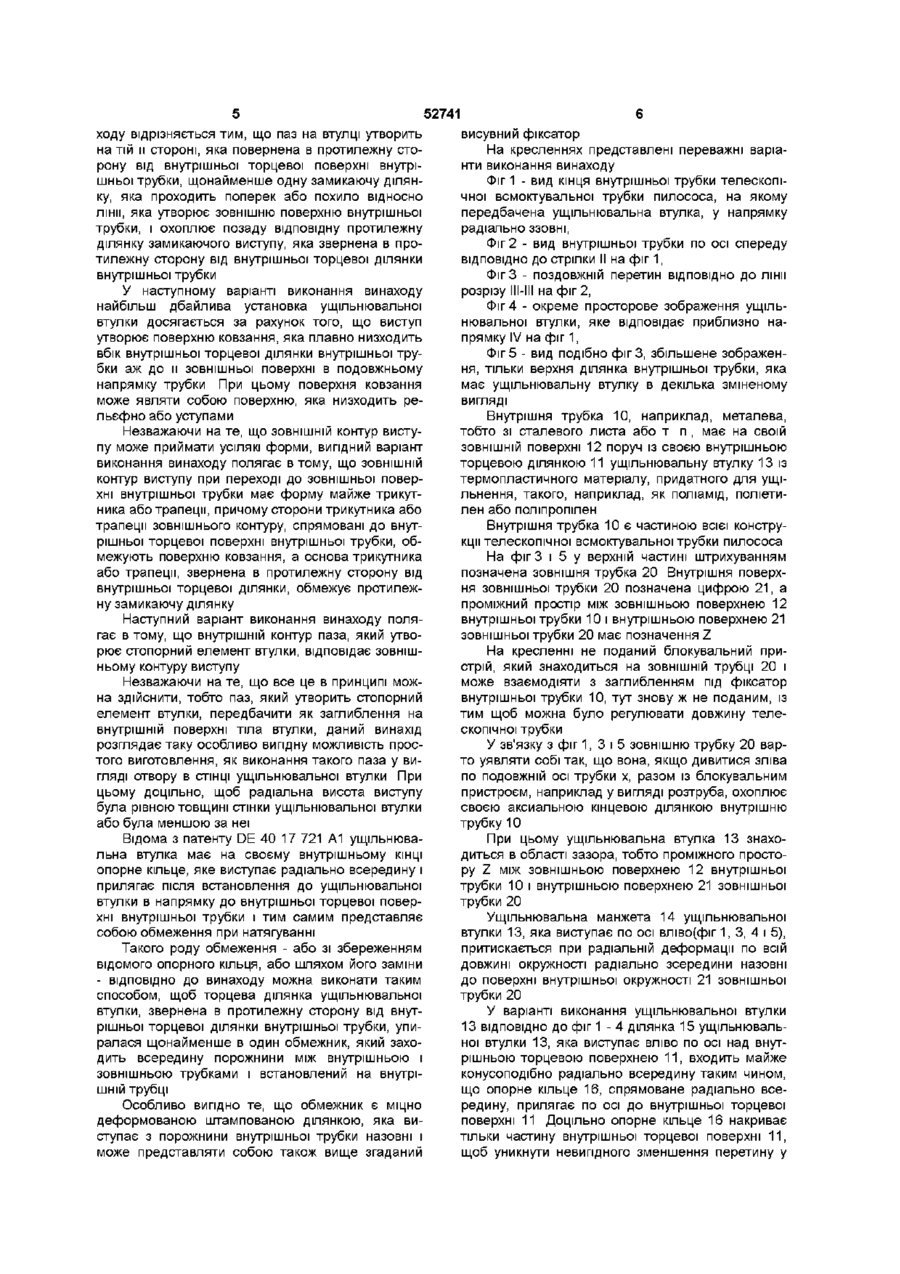

1 Телескопічна всмоктувальна трубка пилососа, яка має внутрішню трубку (10) і зовнішню трубку (20) і ущільнювальну втулку (13), укріплену на внутрішньому КІНЦІ (11) внутрішньої трубки (10) і розташовану в проміжному просторі (Z) між внутрішньою трубкою (10) і зовнішньою трубкою (20), причому ущільнювальна втулка (13) виконана з пластмаси, товщина якої не більша, ніж зазор (Z) для її посадки між внутрішньою (10) і зовнішньою (20) трубками, причому ущільнювальна втулка (13) має ущільнювальну манжету (14), яка виступає в напрямку осі над внутрішньою торцевою поверхнею (11) внутрішньої трубки (10) і обпирається за рахунок власної пружності на внутрішню поверхню (21) зовнішньої трубки (20), причому ущільнювальна втулка (13) має стопорний елемент (23), а внутрішня трубка (10) - стопорний елемент (22), і причому стопорний елемент (23) втулки й стопорний елемент (22) трубки фіксують ущільнювальну втулку (13) на внутрішній трубці (10) щонайменше в напрямку осі, яка відрізняється тим, що з внутрішньою трубкою (10) з'єднаний, як стопорний елемент, щонайменше один виступ (22), який входить у проміжний простір (Z) між внутрішньою (10) і зовнішньою (20) трубками, що виступ (22) виконаний на СТІНЦІ (21) внутрішньої трубки (10), а також стопорний елемент втулки представляє собою паз (23), який виконаний на внутрішній поверхні (19) ущільнювальної втулки (13) і у який входить виступ (22) 2 Телескопічна всмоктувальна п 1, яка відрізняється тим, що (22) із стінкою внутрішньої роз'ємним 3 Телескопічна всмоктувальна (із) U А трубка пилососа за сполучення виступу трубки (10) є нетрубка пилососа за ПИЛОСОСА п 1 або 2, яка відрізняється тим, що виступ (22) утворений із стінкою внутрішньої трубки (10) за одне ціле 4 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 3, яка відрізняється тим, що у внутрішньої трубки (10), виконаної з металу, виступ (22) представляє собою пластично деформовану шляхом штампування ділянку, яка виступає з порожнини трубки (24) назовні 5 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 4, яка відрізняється тим, що на тій стороні паза (23), яка звернена в протилежну сторону від внутрішньої торцевої поверхні (11) внутрішньої трубки (10), утворюється щонайменше одна замикаюча ділянка (S), яка проходить поперек або похило відносно твірної (М) зовнішньої поверхні (12) внутрішньої трубки (10) і охоплює позаду відповідну їй протилежну замикаючу ділянку (G) виступу (22), звернену в протилежну сторону від внутрішньої торцевої поверхні (11) внутрішньої трубки 6 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 5, яка відрізняється тим, що виступ (22) утворює поверхню ковзання (25), яка плавно спадає у напрямку внутрішньої торцевої поверхні (11) внутрішньої трубки (10) до самої и зовнішньої поверхні (12) у поздовжньому напрямку трубки (х) 7 Телескопічна всмоктувальна трубка пилососа за п 6, яка відрізняється тим, що поверхня ковзання (25) утворює спадну ділянку з поверхнею у вигляді рельєфу або ухилу 8 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 7, яка відрізняється тим, що ЗОВНІШНІЙ контур виступу (22) при переході до зовніш ньої поверхні (12) внутрішньої трубки (10) має форму по суті трикутника або по суті трапеції, причому сторони трикутника або трапеції (26) зовнішнього контуру, які повернені до внутрішньої торцевої поверхні (11) внутрішньої трубки (10), обмежують поверхню ковзання (25), а основа (27) контуру-трикутника або контуру-трапецм, яка повернена в протилежну сторону від внутрішньої торцевої поверхні (11), обмежує протилежну замикаючу ділянку (G) 9 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 8, яка відрізняється тим, що внутрішній контур (К) паза (23), який являє собою сто О ю 52741 порнии елемент втулки, відповідає зовнішньому контуру (26, 26, 27) виступу (22) 10 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 9, яка відрізняється тим, що паз (23) представляє собою отвір у СТІНЦІ ущільнювальної втулки 11 Телескопічна всмоктувальна трубка пилососа за одним із пп 1 - 10, яка відрізняється тим, що торцева поверхня (ЗО) ущільнювальної втулки (13), звернена в протилежну сторону від внутрі шньої торцевої поверхні (11) внутрішньої трубки (10), упирається щонайменше в один обмежник (29), який входить у проміжний простір (Z) між внутрішньою (10) і зовнішньою (20) трубками і встановлений на внутрішній трубці 12 Телескопічна всмоктувальна трубка пилососа за пунктом 11, яка відрізняється тим, що обмежник (29) являє собою пластично деформовану шляхом штампування ділянку, яка виступає з порожнини (24) внутрішньої трубки (10) назовні Винахід стосується телескопічної всмоктувальної трубки пилососа ВІДПОВІДНО ДО обмежувальної частини пункту 1 формули винаходу Така всмоктувальна трубка пилососа відома з патенту DE 40 17 721 А1 Відома всмоктувальна трубка пилососа виявилася дуже вигідною, зокрема завдяки мінімальним втратам пилу Це досягається тим, що вже наявний всередині телескопічної сполуки зазор між зовнішньою поверхнею внутрішньої трубки і внутрішньою поверхнею зовнішньої трубки використовується для прийому ущільнювальної втулки, виконаної з пластмаси Для розміщення і закріплення ущільнювальної втулки на ЗОВНІШНІЙ поверхні внутрішньої трубки відома ущільнювальна втулка має в якості власного стопорного елемента фіксуючі лапки, які виступають радіальне всередину і податливо пружні в радіальному напрямку У якості свого власного стопорного елемента, який взаємодіє з фіксуючими лапками, внутрішня трубка відомої всмоктувальної трубки пилососа має на своїй СТІНЦІ наскрізні пази для фіксацм(отвори), у яких фіксуються лапки втулки Незважаючи на те, що всмоктувальна трубка пилососа, відома з патенту DE 40 17 721 А1, добре зарекомендувала себе, відчувається потреба в поліпшенні відомої конструкції в плані и складання Самий по собі вигідний метод складання відомої конструкції полягає в тому, щоб ущільнювальну втулку, точніше її зовнішню осьову ділянку, повернену в протилежну сторону від и ущільнювальної манжети, насувати по внутрішній торцевій ДІЛЯНЦІ внутрішньої трубки на и зовнішню поверхню вперед у напрямку осі доти, поки фіксуючі лапки втулки не увійдуть в отвори внутрішньої трубки Так як отвори представляють собою пази, при пробиванні яких не завжди можна уникнути появи країв із гострою крайкою, то при установці не варто виключати того, що фіксуючі лапки ущільнювальної втулки, виконаної для одержання гарного ефекту ущільнення з відносно м'якої пластмаси, обробляються шабером, так що не завжди є гарантія одержати бездоганне закріплення ущільнювальної втулки на внутрішній трубці Приймаючи до уваги телескопічну всмоктувальну трубку пилососа, відому з патенту DE 40 17 721 А1, задачею даного винаходу є поліпшення можливості встановлення відомої ущільнювальної втулки і водночас при відомих умовах скорочення витрат на и встановлення ВІДПОВІДНО ДО винаходу ця задача вирішується в такий спосіб із внутрішньою трубкою з'єднаний щонайменше один виступ, який входить у проміжний простір між внутрішньою і зовнішньою трубками і представляє собою елемент, який стопорить, виступ знаходиться на СТІНЦІ внутрішньої трубки, стопорний елемент втулки представляє собою відкритий паз, який виконаний на внутрішній поверхні втулки й у який входить сполучений елемент, який стопорить Заявлена конструкція особливо вигідна тим, що на відміну від відомого з патенту DE 40 17 721 А1 фіксаторного паза, виконаного в СТІНЦІ внутрішньої трубки, виступ на внутрішній трубці, який входить у проміжний простір між внутрішньою і зовнішньою трубками, можна виконати за допомогою простих підручних засобів, причому при встановленні з насуванням ущільнювальної втулки він не може ушкодити внутрішній контур паза втулки У цьому зв'язку один із вигідних аспектів винаходу полягає, потрібно визнати, також у тому, що один із сполучених елементів, а саме паз на ущільнювальній втулці, виконаний на заготівлі з більш м'якого матеріалу, а ВІДПОВІДНИЙ цьому пазу елемент, який стопорить, тобто виступ на внутрішній трубці, виконаний із більш твердого матеріалу Винахід доцільно передбачає наявність нероз'ємної сполуки між виступом і стінкою внутрішньої трубки, причому ця сполука може являти собою сполуку із замиканням матеріалу виступу і стінки внутрішньої трубки В іншому варіанті виконання винаходу виступ на внутрішній трубці, виконаної з металу, представляє собою штамповану ділянку, яка виступає з порожнини трубки назовні і міцно деформований Наявність такої штампованої ділянки найбільш вигідно в тому випадку, якщо внутрішня трубка має в якості висувного фіксатора для зовнішньої трубки щонайменше одну штамповану ділянку, яка виступає на ЗОВНІШНІЙ поверхні внутрішньої трубки У цьому випадку потрібно, щоб штамп для виготовлення такого фіксатора був лише трохи зміщений по осі, щоб одержати на трубці стопорний елемент, тобто заявлений виступ Також можливо за допомогою інструмента з двома штампами виготовити одночасно, в одній робочій операції і висувний фіксатор, і заявлений виступ Один із заявлених варіантів виконання вина 52741 ходу відрізняється тим, що паз на втулці утворить на тій и стороні, яка повернена в протилежну сторону від внутрішньої торцевої поверхні внутрішньої трубки, щонайменше одну замикаючу ділянку, яка проходить поперек або похило відносно лінії, яка утворює зовнішню поверхню внутрішньої трубки, і охоплює позаду відповідну протилежну ділянку замикаючого виступу, яка звернена в протилежну сторону від внутрішньої торцевої ділянки внутрішньої трубки У наступному варіанті виконання винаходу найбільш дбайлива установка ущільнювальної втулки досягається за рахунок того, що виступ утворює поверхню ковзання, яка плавно низходить вбік внутрішньої торцевої ділянки внутрішньої трубки аж до и зовнішньої поверхні в подовжньому напрямку трубки При цьому поверхня ковзання може являти собою поверхню, яка низходить рельєфно або уступами Незважаючи на те, що ЗОВНІШНІЙ контур виступу може приймати усілякі форми, вигідний варіант виконання винаходу полягає в тому, що ЗОВНІШНІЙ контур виступу при переході до зовнішньої поверхні внутрішньої трубки має форму майже трикутника або трапеції, причому сторони трикутника або трапеції зовнішнього контуру, спрямовані до внутрішньої торцевої поверхні внутрішньої трубки, обмежують поверхню ковзання, а основа трикутника або трапеції, звернена в протилежну сторону від внутрішньої торцевої ділянки, обмежує протилежну замикаючу ділянку Наступний варіант виконання винаходу полягає в тому, що внутрішній контур паза, який утворює стопорний елемент втулки, відповідає зовнішньому контуру виступу Незважаючи на те, що все це в принципі можна здійснити, тобто паз, який утворить стопорний елемент втулки, передбачити як заглиблення на внутрішній поверхні тіла втулки, даний винахід розглядає таку особливо вигідну можливість простого виготовлення, як виконання такого паза у вигляді отвору в СТІНЦІ ущільнювальної втулки При цьому доцільно, щоб радіальна висота виступу була рівною товщині стінки ущільнювальної втулки або була меншою за неї Відома з патенту DE 40 17 721 А1 ущільнювальна втулка має на своєму внутрішньому КІНЦІ опорне кільце, яке виступає радіально всередину і прилягає після встановлення до ущільнювальної втулки в напрямку до внутрішньої торцевої поверхні внутрішньої трубки і тим самим представляє собою обмеження при натягуванні Такого роду обмеження - або зі збереженням відомого опорного кільця, або шляхом його заміни - ВІДПОВІДНО до винаходу можна виконати таким способом, щоб торцева ділянка ущільнювальної втулки, звернена в протилежну сторону від внутрішньої торцевої ділянки внутрішньої трубки, упиралася щонайменше в один обмежник, який заходить всередину порожнини між внутрішньою і зовнішньою трубками і встановлений на внутрішній трубці Особливо вигідно те, що обмежник є міцно деформованою штампованою ділянкою, яка виступає з порожнини внутрішньої трубки назовні і може представляти собою також вище згаданий висувний фіксатор На кресленнях представлені переважні варіанти виконання винаходу Фіг 1 - вид кінця внутрішньої трубки телескопічної всмоктувальної трубки пилососа, на якому передбачена ущільнювальна втулка, у напрямку радіально ззовні, Фіг 2 - вид внутрішньої трубки по осі спереду ВІДПОВІДНО до стрілки II на фіг 1, Фіг 3 - поздовжній перетин ВІДПОВІДНО ДО ЛІНІЇ розрізу Ill-Ill на фіг 2, Фіг 4 - окреме просторове зображення ущільнювальної втулки, яке відповідає приблизно напрямку IV на фіг 1, Фіг 5 - вид подібно фіг 3, збільшене зображення, тільки верхня ділянка внутрішньої трубки, яка має ущільнювальну втулку в декілька зміненому вигляді Внутрішня трубка 10, наприклад, металева, тобто зі сталевого листа або т п , має на своїй ЗОВНІШНІЙ поверхні 12 поруч із своєю внутрішньою торцевою ділянкою 11 ущільнювальну втулку 13 із термопластичного матеріалу, придатного для ущільнення, такого, наприклад, як поліамід, поліетилен або поліпропілен Внутрішня трубка 10 є частиною всієї конструкції телескопічної всмоктувальної трубки пилососа На фіг 3 і 5 у верхній частині штрихуванням позначена зовнішня трубка 20 Внутрішня поверхня зовнішньої трубки 20 позначена цифрою 21, а проміжний простір між зовнішньою поверхнею 12 внутрішньої трубки 10 і внутрішньою поверхнею 21 зовнішньої трубки 20 має позначення Z На кресленні не поданий блокувальний пристрій, який знаходиться на ЗОВНІШНІЙ трубці 20 і може взаємодіяти з заглибленням під фіксатор внутрішньої трубки 10, тут знову ж не поданим, із тим щоб можна було регулювати довжину телескопічної трубки У зв'язку з фіг 1, 3 і 5 зовнішню трубку 20 варто уявляти собі так, що вона, якщо дивитися зліва по подовжній осі трубки х, разом із блокувальним пристроєм, наприклад у вигляді розтруба, охоплює своєю аксиальною кінцевою ділянкою внутрішню трубку 10 При цьому ущільнювальна втулка 13 знаходиться в області зазора, тобто проміжного простору Z між зовнішньою поверхнею 12 внутрішньої трубки 10 і внутрішньою поверхнею 21 зовнішньої трубки 20 Ущільнювальна манжета 14 ущільнювальної втулки 13, яка виступає по осі вліво(фіг 1, 3, 4 і 5), притискається при радіальній деформації по всій довжині окружності радіально зсередини назовні до поверхні внутрішньої окружності 21 зовнішньої трубки 20 У варіанті виконання ущільнювальної втулки 13 ВІДПОВІДНО до фіг 1 - 4 ділянка 15 ущільнювальної втулки 13, яка виступає вліво по осі над внутрішньою торцевою поверхнею 11, входить майже конусоподібно радіально всередину таким чином, що опорне кільце 16, спрямоване радіально всередину, прилягає по осі до внутрішньої торцевої поверхні 11 Доцільно опорне кільце 16 накриває тільки частину внутрішньої торцевої поверхні 11, щоб уникнути невигідного зменшення перетину у 52741 СВІТІ внутрішньої трубки 10 Внутрішня трубка 10 має вигнутий жолобок 17, який проходить у напрямку осі, деформований радіально назовні, куди входить направляючий виступ 18, який виступає з внутрішньої поверхні 19 ущільнювальної втулки 13 радіально всередину У якості елементів, які стопорять, внутрішня трубка 10 має чотири виступи 22, які виступають всередину проміжного простору Z між зовнішньою поверхнею 12 внутрішньої трубки і внутрішньою поверхнею 19 зовнішньої трубки 20 Кожний виступ 22 входить у стопорний елемент втулки, який виконаний у вигляді паза 23 і утворює отвір у СТІНЦІ ущільнювальної втулки 13 Кожний виступ 22 з'єднаний із стінкою внутрішньої трубки 10 із замиканням матеріалу При цьому ВІДПОВІДНИЙ виступ 22 утворює міцно деформовану штамповану ділянку, яка виступає з внутрішньої порожнини 24 внутрішньої трубки 10 у проміжний простір Z Кожний паз 23 утворює на своїй стороні, поверненій в протилежну сторону від внутрішньої торцевої ділянки 11 внутрішньої трубки 10, яку замикає ділянка S, котра проходить у поперечному напрямку відносно утворюючої М зовнішньої поверхні 12 внутрішньої трубки 10, причому замикаюча ділянка S охоплює позаду відповідну протилежну ділянку G виступу 22, повернену в протилежну сторону від внутрішньої торцевої поверхні 11 вну 8 трішньої трубки 11 Кожний виступ 22 утворює поверхню ковзання 25 у вигляді плавного уступу, який низходить до внутрішньої торцевої поверхні 11 внутрішньої трубки 10 до самої и зовнішньої поверхні 12 ЗОВНІШНІЙ контур кожного виступу 22 при переході до зовнішньої поверхні 12 внутрішньої трубки 10 має форму майже трикутника або майже трапеції При цьому сторони трикутника або трапеції 26 зовнішнього контуру спрямовані до внутрішньої торцевої ділянки 11 внутрішньої трубки 10, обмежують поверхню ковзання 25, тоді як основа 27 контуру - трикутника або контуру - трапеції, звернена в протилежну сторону від внутрішньої торцевої поверхні 11, обмежує протилежну замикаючу ділянку G Як видно, зокрема, на фіг1, внутрішній контур К паза 23 приблизно відповідає зовнішньому контуру виступу 22 На фіг 5 видно, що опорне кільце 16 можна не використовувати(але не обов'язково), якщо ущільнювальна втулка 13 виконана так, зокрема має таку довжину, що її зовнішня торцева ділянка ЗО упирається щонайменше в один обмежник 28, який входить у проміжний простір Z між внутрішньою трубкою 10 і зовнішньою трубкою 20 і може утворювати додатковий висувний фіксатор для зовнішньої трубки 20 Обмежник 29 представляє собою також штамповану ділянку Ш ФІГ 1 52741 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 10
