Пристрій для діагностування системи захисту технологічного об’єкта

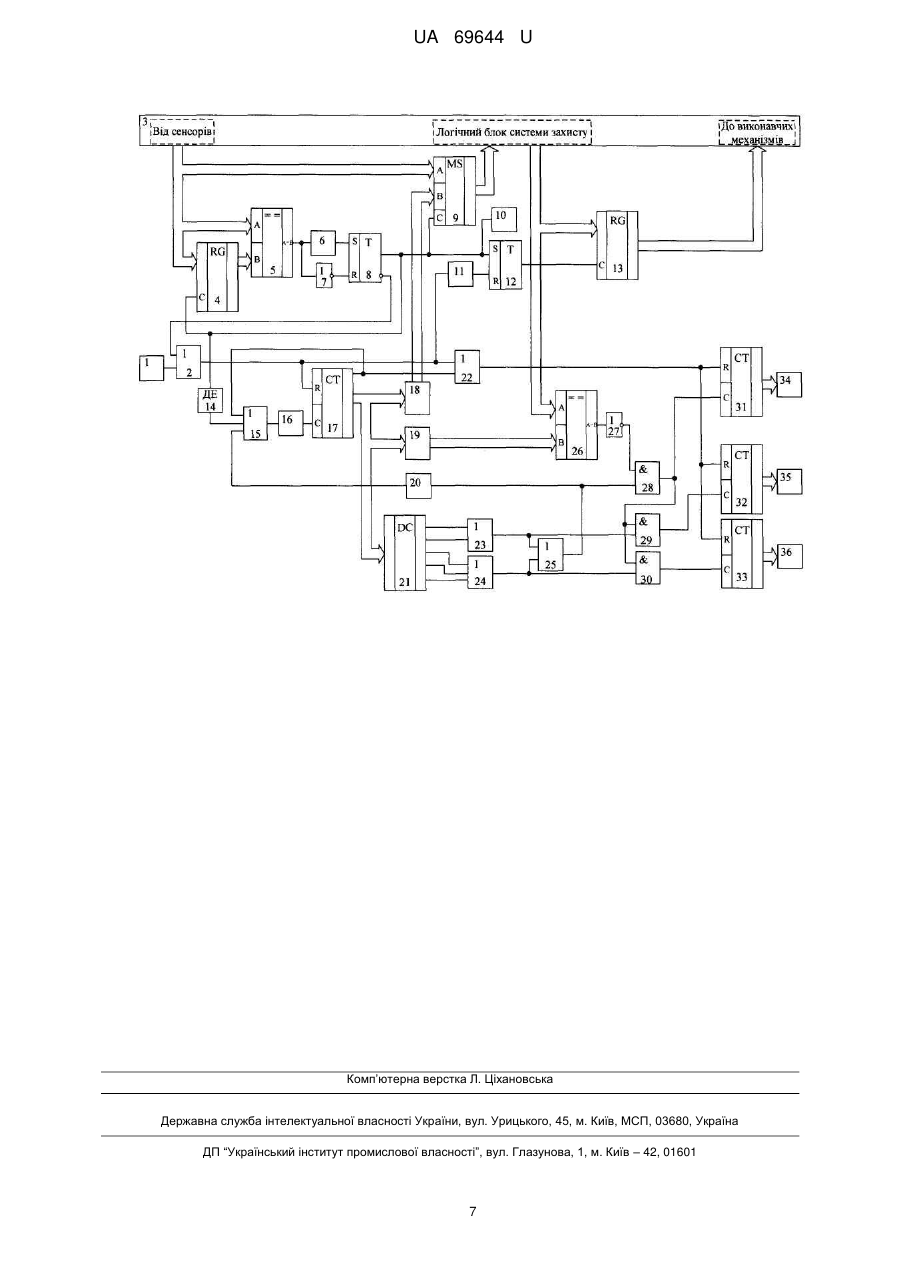

Реферат: UA 69644 U UA 69644 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області автоматики і може бути використана для діагностування системи захисту технологічного об'єкта. Відомий пристрій для діагностування системи захисту технологічного об'єкта [Патент № 16643 (Україна), М.кл. G05В 23/02, бюл. № 8, 2006], що містить перший елемент НІ, вихід якого з'єднаний з першим входом першого елемента І, вихідна цифрова шина блока задання еталонних значень підключена до першої вхідної цифрової шини першого цифрового компаратора, виходи блока установки нуля та кнопки зупинки з'єднані відповідно з першим і другим входами першого елемента АБО, третій вхід якого підключений до виходу другого елемента НІ, а четвертий вхід з'єднаний з виходом формувача тестів, вхідна цифрова шина якого разом з вхідною цифровою шиною блока задання еталонних значень підключені до вихідної цифрової шини двійкового лічильника, перший вхід якого разом зі входом першого блока затримки сигнала з'єднані з першим виходом першого тригера, перший вхід якого підключений до виходу другого елемента І, а другий вхід з'єднаний з виходом другого елемента АБО, перший вхід якого разом зі входом першого елемента HI підключені до виходу першого цифрового компаратора, а другий вхід разом з другим входом двійкового лічильника та з входом другого блока затримки сигнала з'єднані з другим виходом другого тригера, перший вхід якого підключений до виходу кнопки пуску, другий вхід з'єднаний з виходом першого елемента АБО, а перший вихід підключений до входів першого регістра, першого та другого електронних ключів, індикатора контролю, першого входа третього тригера та першого входа другого елемента І, другий вхід якого з'єднаний з другим виходом першого тригера, вихід першого блока затримки сигнала підключений до входа блока задання еталонних значень та до другого входа першого елемента І, вихід якого з'єднаний через третій блок затримки сигнала зі входом індикатора несправностей, вихідна цифрова шина формувача тестів підключена до вхідної цифрової шини другого електронного ключа, вихідна цифрова шина якого разом з вихідною цифровою шиною першого електронного ключа з'єднані зі вхідною цифровою шиною логічного блока системи захисту технологічного об'єкта, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого цифрового компаратора та до вхідної цифрової шини другого регістра, вихідна цифрова шина якого з'єднана зі вхідною цифровою шиною виконавчих механізмів технологічного об'єкта, а вхід підключений до виходу третього тригера, другий вхід якого з'єднаний з виходом другого блока затримки сигнала, вхід другого елемента HI підключений до виходу другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра, а перша вхідна цифрова шина разом з вхідною цифровою шиною першого регістра та з вхідною цифровою шиною першого електронного ключа підключені до вихідної цифрової шини сенсорів технологічного об'єкта. Недоліком даного пристрою є те, що він не дозволяє виявити всі несправності логічного блока системи захисту, а тільки першу його несправність, а також не дозволяє виявити несправності незалежних компонентів логічного блока, за рахунок чого звужуються його функціональні можливості. За прототип вибрано пристрій для діагностування системи захисту технологічного об'єкта [Патент України № 26977, М. кл. G05В 23/02, бюл. № 16, 2007], що містить блок установки нуля, вихід якого з'єднаний з першим входом першого елемента АБО, вхідна цифрова шина формувача тестів разом з вхідною цифровою шиною блока задання еталонних значень підключені до вихідної цифрової шини двійкового лічильника, перший вхід якого разом зі входом першого блока затримки сигнала з'єднані з першим виходом першого тригера, перший вхід якого підключений до виходу другого елемента І, а другий вхід з'єднаний з виходом другого елемента АБО, перший вхід якого разом зі входом першого елемента НІ підключені до виходу першого цифрового компаратора, а другий вхід разом з другим входом двійкового лічильника та з входом другого блока затримки сигнала з'єднані з виходом першого елемента АБО, перший вихід другого тригера підключений до входів першого регістра, першого та другого електронних ключів, індикатора контролю, першого входа третього тригера та першого входа другого елемента І, другий вхід якого з'єднаний з другим виходом першого тригера, вихід першого блока затримки сигнала підключений до входа блока заданняеталонних значень та до другого входа першого елемента І, вихід якого з'єднаний через третій блок затримки сигнала зі входом індикатора несправностей, вихідна цифрова шина формувача тестів підключена до вхідної цифрової шини другого електронного ключа, вихідна цифрова шина якого разом з вихідною цифровою шиною першого електронного ключа з'єднані зі вхідною цифровою шиною логічного блока системи захисту технологічного об'єкта, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого цифрового компаратора та до вхідної цифрової шини другого регістра, вихідна цифрова шина якого з'єднана зі вхідною цифровою шиною виконавчих механізмів технологічного об'єкта, а вхід підключений до виходу третього тригера, другий вхід 1 UA 69644 U 5 10 15 20 25 30 35 40 45 50 55 60 якого з'єднаний з виходом другого блока затримки сигнала, друга вхідна цифрова шина другого цифрового компаратора підключена до вихідної цифрової шини першого регістра, вхідна цифрова шина якого разом з першою вхідною цифровою шиною другого цифрового компаратора та з вхідною цифровою шиною першого електронного ключа з'єднані з вихідною цифровою шиною сенсорів технологічного об'єкта, вихід першого елемента НІ підключений до першого входа першого елемента І, вихідна цифрова шина блока задання еталонних значень з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід другого цифрового компаратора підключений до входа другого елемента НІ та до входа четвертого блока затримки сигнала, вихід якого підключений до першого входа другого тригера, другий вхід якого з'єднаний з виходом другого елемента HI, а другий вихід підключений до другого входа першого елемента АБО. Недоліком даного пристрою є те, що він не дозволяє виявити всі несправності логічного блока системи захисту, а лише першу його несправність, що звужує його функціональні можливості. Крім того, немає можливості діагностувати незалежні складові логічного блока, за рахунок чого звужуються його функціональні можливості. В основу корисної моделі поставлено задачу створення пристрою для діагностування системи захисту технологічного об'єкта, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість виявлення всіх несправностей контрольованої системи в процесі роботи в цілому, а також можливість окремо діагностування незалежні компоненти логічного блока, що дозволяє оцінювати рівень роботоздатності системи захисту технологічного об'єкта, внаслідок чого розширюються функціональні можливості пристрою. Поставлена задача вирішується тим, що в пристрій для діагностування системи захисту технологічного об'єкта, що містить індикатор несправностей та індикатор контролю, два регістри, два цифрових компаратори, два тригери, блок установки нуля, три блоки затримки сигнала, два елементи І, два елементи НІ, двійковий лічильник, два елементи АБО, формувач тестів та блок задання еталонних значень, причому вихід блока установки нуля з'єднаний з першим входом першого елемента АБО, другий вхід якого підключений до другого виходу першого тригера, другий вхід якого з'єднаний з виходом першого елемента HI, вхід якого разом з входом першого блока затримки сигнала підключені до виходу першого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра, вхідна цифрова шина якого разом з першою вхідною цифровою шиною першого цифрового компаратора підключені до вихідної цифрової шини сенсорів технологічного об'єкта, вихід першого блока затримки сигнала з'єднаний з першим входом першого тригера, перший вихід якого підключений до входів першого регістра, індикатора контролю та першого входу другого тригера, другий вхід якого з'єднаний з виходом другого блока затримки сигнала, вхід якого разом з другим входом двійкового лічильника та першим входом другого елемента АБО підключені до виходу першого елемента АБО, вхідна цифрова шина виконавчих механізмів з'єднана з вихідною цифровою шиною другого регістра, вхід якого підключений до виходу другого тригера, а вхідна цифрова шина разом з першою вхідною цифровою шиною другого цифрового компаратора до вихідної цифрової шини логічного блока системи захисту технологічного об'єкта, перший вхід першого елемента І з'єднаний з виходом другого елемента НІ, вхід якого підключений до виходу другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання еталонних значень, вхідна цифрова шина якого разом з вхідною цифровою шиною формувача тестів підключені до вихідної цифрової шини двійкового лічильника, введено третій, четвертий, п'ятий і шостий елементи АБО, другий, третій і четвертий двійкові лічильники, другий і третій індикатори несправностей, третій елемент І, дешифратор, мультиплексор, диференціюючий елемент та одновібратор, причому вихідна цифрова шина формувача тестів з'єднана з другою вхідною цифровою шиною мультиплексора, перша вхідна цифрова шина якого підключена до вихідної цифрової шини сенсорів технологічного об'єкта, вихідна цифрова шина до вхідної цифрової шини логічного блока системи захисту технологічного об'єкта, а вхід до першого виходу першого тригера, перший вихід якого з'єднаний з входом диференціюючого елемента, вихід якого підключений до другого входу третього елемента АБО, перший вхід якого разом з другим входом другого елемента АБО з'єднані з виходом першого двійкового лічильника, третій вхід з виходом третього блока затримки сигнала, а вихід з входом одновібратора, вихід якого підключений до першого входу першого двійкового лічильника, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною дешифратора, перший та другий виходи якого підключені до першого та другого входів четвертого елемента АБО, вихід якого з'єднаний з другим входом другого елемента І та з першим входом шостого елемента АБО, вихід якого підключений до входу третього блока затримки сигнала та до другого входу першого елемента І, вихід якого 2 UA 69644 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднаний з першими входами другого та третього елементів І, та з першим входом другого двійкового лічильника, вихідна цифрова шина якого підключена до вхідної цифрової шини першого індикатора несправностей, а другий вхід з'єднаний з другими входами третього та четвертого двійкових лічильників та з виходом другого елемента АБО, третій, четвертий та п'ятий виходи дешифратора підключені до першого, другого та третього входів п'ятого елемента АБО, вихід якого з'єднаний з другим входом шостого елемента АБО та з другим входом третього елемента І, вихід якого підключений до першого входу четвертого двійкового лічильника, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною третього індикатора несправностей, вхідна цифрова шина другого індикатора несправностей підключена до вихідної цифрової шини третього двійкового лічильника, перший вхід якого з'єднаний з виходом другого елемента І. Пристрій для діагностування системи захисту технологічного об'єкта пояснюється кресленням, на якому зображена його структурна схема. На схемі: 1 - блок установки нуля; 2 - перший елемент АБО; 3 - технологічний об'єкт; 4 перший регістр; 5 - перший цифровий компаратор; 6 - перший блок затримки сигнала; 7 перший елемент НІ; 8 - перший тригер; 9 - мультиплексор; 10 - індикатор контролю; 11 - другий блок затримки сигнала; 12 - другий тригер; 13 - другий регістр; 14 - диференціюючий елемент; 15 - третій елемент АБО; 16 - одновібратор; 17 - перший двійковий лічильник; 18 - формувач тестів; 19 - блок задання еталонних значень; 20 - третій блок затримки сигнала; 21 дешифратор; 22 - другий елемент АБО; 23 - четвертий елемент АБО; 24 - п'ятий елемент АБО; 25 - шостий елемент АБО; 26 - другий цифровий компаратор; 27 - другий елемент НІ; 28 перший елемент І; 29 - другий елемент І; 30 - третій елемент І; 31 - другий двійковий лічильник; 32 - третій двійковий лічильник; 33 - четвертий двійковий лічильник; 34 - перший індикатор несправностей; 35 - другий індикатор несправностей; 36 - третій індикатор несправностей, причому вихід блока установки нуля 1 з'єднаний з першим входом першого елемента АБО 2, другий вхід якого підключений до другого виходу першого тригера 8, другий вхід якого з'єднаний з виходом першого елемента НІ 7, вхід якого разом з входом першого блока затримки сигнала 6 підключені до виходу першого цифрового компаратора 5, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра 4, вхідна цифрова шина якого разом з першою вхідною цифровою шиною першого цифрового компаратора 5 підключені до вихідної цифрової шини сенсорів технологічного об'єкта 3, вихід першого блока затримки сигнала 6 з'єднаний з першим входом першого тригера 8, перший вихід якого підключений до входів першого регістра 4, індикатора контролю 10 та першого входу другого тригера 12, другий вхід якого з'єднаний з виходом другого блока затримки сигналу 11, вхід якого разом з другим входом двійкового лічильника 17 та першим входом другого елемента АБО 22 підключені до виходу першого елемента АБО 2, вхідна цифрова шина виконавчих механізмів 3 з'єднана з вихідною цифровою шиною другого регістра 13, вхід якого підключений до виходу другого тригера 12, а вхідна цифрова шина разом з першою вхідною цифровою шиною другого цифрового компаратора 26 до вихідної цифрової шини логічного блока системи захисту технологічного об'єкта 3, перший вхід першого елемента І 28 з'єднаний з виходом другого елемента НІ 27, вхід якого підключений до виходу другого цифрового компаратора 26, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання еталонних значень 19, вхідна цифрова шина якого разом з вхідною цифровою шиною формувача тестів 18 підключені до вихідної цифрової шини двійкового лічильника 17, вихідна цифрова шина формувача тестів 18 з'єднана з другою вхідною цифровою шиною мультиплексора 9, перша вхідна цифрова шина якого підключена до вихідної цифрової шини сенсорів технологічного об'єкта 3, вихідна цифрова шина до вхідної цифрової шини логічного блока системи захисту технологічного об'єкта 3, а вхід до першого виходу першого тригера 8, перший вихід якого з'єднаний з входом диференціюючого елемента 14, вихід якого підключений до другого входу третього елемента АБО 15, перший вхід якого разом з другим входом другого елемента АБО 22 з'єднані з виходом першого двійкового лічильника 17, третій вхід з виходом третього блока затримки сигнала 20, а вихід з входом одновібратора 16, вихід якого підключений до першого входу першого двійкового лічильника 17, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною дешифратора 21, перший та другий виходи якого підключені до першого та другого входів четвертого елемента АБО 23, вихід якого з'єднаний з другим входом другого елемента І 29 та з першим входом шостого елемента АБО 25, вихід якого підключений до входу третього блока затримки 20 та до другого входу першого елемента І 28, вихід якого з'єднаний з першими входами другого 29 та третього 30 елементів І, та з першим входом другого двійкового лічильника 31, вихідна цифрова шина якого підключена до вхідної цифрової шини першого індикатора несправностей 34, а другий вхід з'єднаний з другими входами третього 32 та четвертого 33 3 UA 69644 U 5 10 15 20 25 30 35 40 45 50 55 двійкових лічильників та з виходом другого елемента АБО 22, третій, четвертий та п'ятий виходи дешифратора 21 підключені до першого, другого та третього входів п'ятого елемента АБО 24, вихід якого з'єднаний з другим входом шостого елемента АБО 25 та з другим входом третього елемента І 30, вихід якого підключений до першого входу четвертого двійкового лічильника 33, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною третього індикатора несправностей 36, вхідна цифрова шина другого індикатора несправностей 35 підключена до вихідної цифрової шини третього двійкового лічильника 32, перший вхід якого з'єднаний з виходом другого елемента І 29. Запропонований пристрій працює так. При подачі напруги живлення блок установки нуля 1 коротким імпульсом через перший елемент АБО 2 встановлює в нульове положення перший двійковий лічильник 17, другий тригер 12 із запізненням, оскільки сигнал для його скиду проходить через другий блок затримки сигнала 11, другий 31, третій 32 та четвертий 33 двійкові лічильники через другий елемент АБО 22. За умови нормальної роботи технологічного об'єкта 3 сигнали, що надходять з виходів сенсорів технологічного об'єкта 3, надходять одночасно на обидва входи першого цифрового компаратора 5 (перший регістр 4 відкритий для проходження сигналів), на його виході встановлюється сигнал логічної одиниці, яким через час затримки сигнала в першому блоці затримки сигнала 6 перший тригер 8 встановлюється в одиничний стан. При цьому в першому регістрі 4 фіксується останній цифровий код, відкривається мультиплексор 9 і припиняється подача сигналів з виходів сенсорів технологічного об'єкта 3 на вхід логічного блока системи захисту технологічного об'єкта 3, другий тригер 12 переводиться в одиничний стан та вмикається індикатор контролю 10, який свідчить про початок процесу діагностування. При цьому на вихідній шині другого регістра 13 утримується сигнал, який надходив з виходу логічного блока системи захисту технологічного об'єкта 3. На виході диференціюючого елемента 14 з'являється короткий імпульс, яким через третій елемент АБО 15 вмикається одновібратор 16 і перший двійковий лічильник 17 фіксує перший імпульс, внаслідок чого на його вихідній шині формується двійковий код, що відповідає формуванню першого тестового сигналу для діагностування логічного блока системи захисту технологічного об'єкта 3, формуванню першого еталонного сигналу для перевірки адекватності роботи вказаного логічного блока та підключенню відповідного індикатора несправностей, в залежності від незалежної складової логічного блока системи захисту технологічного об'єкта З, яка діагностування на даному кроці перевірки роботоздатності. Отже, код першого тестового сигналу з виходу формувача тестів 18 через відкритий мультиплексор 9 надходить на вхід логічного блока системи захисту технологічного об'єкта 3 і через час його спрацювання на його виході з'являється код, що подається на вхід другого цифрового компаратора 26. У разі правильної роботи логічного блока, тобто, коли код з його виходу співпадає з кодом, що надходить з виходу блока задання еталонних значень 19, на виході другого цифрового компаратора 26 з'являється сигнал логічної одиниці, внаслідок чого через другий елемент HI 27 на перший елемент І 28 подається сигнал заборони його відкривання. Як приклад, в пристрої реалізована можливість тестування логічного блока 3, перевірка технічного стану якого здійснюється для двох його незалежних компонентів, за рахунок того, що дешифратор 21, на вхід якого надходить двійковий код з першого двійкового лічильника імпульсів 17, підключає відповідно перший 35 або другий 36 індикатор несправностей. Перший та другий етапи діагностування відповідають за перевірку першої незалежної складової логічного блока системи захисту технологічного об'єкта 3, тому сигнали з першого та другого виходів дешифратора 21 подаються на входи другого елемента І 29 через четвертий елемент АБО 23. Третій, четвертий та п'ятий етапи діагностування відповідають за перевірку другої незалежної складової логічного блока системи захисту технологічного об'єкта 3, тому сигнали з третього, четвертого та п'ятого виходів дешифратора 21 подаються на входи третього елемента І 30 через п'ятий елемент АБО 24. Після цього через шостий елемент АБО 25 на виході третього блока затримки сигналу 20 з'являється імпульс, який через третій елемент АБО 15 вмикає одновібратор 16, на виході якого з'являється наступний сигнал, який подається на вхід першого двійкового лічильника 17, на виході якого встановлюється новий код, що забезпечує формування наступного тестового сигналу на виході формувача тестів 18, формування сигналу перевірки працездатності логічного блока системи захисту на виході блока задання еталонних значень 19 та підключенню відповідного індикатора несправностей, в залежності від незалежної складової логічного блока системи захисту технологічного об'єкта 3, яка діагностування на даному кроці перевірки роботоздатності. Таким чином здійснюється перевірка працездатності логічного блока системи захисту технологічного об'єкта 3 на кожному кроці його роботи. 4 UA 69644 U 5 10 15 20 25 30 35 40 45 50 55 60 У разі коректного завершення перевірки працездатності логічного блока системи захисту після формування останнього тестового коду перший двійковий лічильник імпульсів 17, а також другий 31, третій 32 та четвертий 33 двійкові лічильники імпульсів через другий елемент АБО 22, встановлюються в початковий стан і процес діагностування розпочинається знову. Перевірка припиняється, коли вихідний код, який надходить з сенсорів технологічного об'єкта 3, змінюється, що свідчить про необхідність виконання логічним блоком системи захисту функцій, покладених на нього. При цьому сигнал на виході першого цифрового компаратора 5 змінюється з логічної одиниці на логічний нуль, внаслідок чого на виході першого елемента НІ 7 з'являється сигнал логічної одиниці, який обнуляє перший тригер 8 і процес діагностування припиняється. На другому виході першого тригера 8 встановлюється сигнал логічної одиниці, яким через елемент АБО 2 обнулюється перший 17 та через другий елемент АБО 22 другий 31 двійкові лічильники, а також другий тригер 12 через другий блок затримки сигнала 11. Слід зазначити, що підключення входів виконавчих механізмів до виходів логічного блока системи захисту 3 через другий регістр 13 здійснюється через час, який задається другим блоком затримки сигналу 11 і є необхідним для завершення перехідних процесів в технологічному об'єкті 3. Після відновлення роботи технологічного об'єкта 3 коди на входах першого цифрового компаратора 5 зрівнюються і процес діагностування відновлюється. Якщо в процесі тестування вихідний код логічного блока системи захисту відрізняється від коду, що формується блоком задання еталонних значень 19, на виході другого цифрового компаратора 26 з'являється сигнал логічного нуля, внаслідок чого на першому вході першого елемента І 28 через другий елемент HI 27 встановлюється сигнал логічної одиниці, сигнал з виходу шостого елемента АБО 25 відкриває перший елемент І 28, на виході якого встановлюється сигнал логічної одиниці, яким другий двійковий лічильник 31 переводиться в одиничний стан, що відображається першим індикатором несправностей 34, який сповіщає оперативний персонал про наявність помилки в ході діагностування логічного блока системи захисту технологічного об'єкта 3. Під час першого та другого етапів діагностування сигнал з виходу першого елемента І 28 відкриває другий елемент І 29, на виході якого встановлюється сигнал логічної одиниці, яким третій двійковий лічильник 32 переводиться в одиничний стан, що відображається другим індикатором несправностей 35. Під час третього, четвертого та п'ятого етапів діагностування сигнал з виходу першого елемента І 28 відкриває третій елемент І 30, на виході якого встановлюється сигнал логічної одиниці, яким четвертий двійковий лічильник 33 переводиться в одиничний стан, що відображається третім індикатором несправностей 36. Після отримання всіх помилок процес тестування продовжується і при необхідності діагностування припиняється оперативним персоналом, логічний блок системи захисту технологічного об'єкта 3 виводиться в ремонт. Стала часу, що закладена в першому блоці затримки сигнала 6, вибирається для відстроювання від хибних спрацювань пристрою діагностування. Стала часу, що закладена в другому блоці затримки сигнала 11, вибирається в залежності від часу, необхідного для коректного повернення логічного блока системи захисту з режиму діагностування в робочий стан. Стала часу, що закладена в третьому блоці затримки сигнала 20, вибирається найбільшою в залежності від часу, необхідного для перевірки працездатності логічного блока системи захисту на і-му етапі діагностування. Кількість індикаторів несправностей може змінюватись в залежності від кількості незалежних компонентів логічного блока системи захисту технологічного об'єкта 3, які діагностуються. Всі блоки затримки сигнала реалізовані так, що при переході сигнала на вході від логічної одиниці до логічного нуля вихідний сигнал без затримки також стає рівним нулю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для діагностування системи захисту технологічного об'єкта, що містить індикатор несправностей та індикатор контролю, два регістри, два цифрових компаратори, два тригери, блок установки нуля, три блоки затримки сигнала, два елементи І, два елементи НІ, двійковий лічильник, два елементи АБО, формувач тестів та блок задання еталонних значень, причому вихід блока установки нуля з'єднаний з першим входом першого елемента АБО, другий вхід якого підключений до другого виходу першого тригера, другий вхід якого з'єднаний з виходом першого елемента HI, вхід якого разом з входом першого блока затримки сигнала підключені до виходу першого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра, вхідна цифрова шина якого разом з першою вхідною 5 UA 69644 U 5 10 15 20 25 30 35 40 цифровою шиною першого цифрового компаратора підключені до вихідної цифрової шини сенсорів технологічного об'єкта, вихід першого блока затримки сигнала з'єднаний з першим входом першого тригера, перший вихід якого підключений до входів першого регістра, індикатора контролю та першого входу другого тригера, другий вхід якого з'єднаний з виходом другого блока затримки сигнала, вхід якого разом з другим входом двійкового лічильника та першим входом другого елемента АБО підключені до виходу першого елемента АБО, вхідна цифрова шина виконавчих механізмів з'єднана з вихідною цифровою шиною другого регістра, вхід якого підключений до виходу другого тригера, а вхідна цифрова шина разом з першою вхідною цифровою шиною другого цифрового компаратора до вихідної цифрової шини логічного блока системи захисту технологічного об'єкта, перший вхід першого елемента І з'єднаний з виходом другого елемента НІ, вхід якого підключений до виходу другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання еталонних значень, вхідна цифрова шина якого разом з вхідною цифровою шиною формувача тестів підключені до вихідної цифрової шини двійкового лічильника, який відрізняється тим, що в нього введено третій, четвертий, п'ятий і шостий елементи АБО, другий, третій і четвертий двійкові лічильники, другий і третій індикатори несправностей, третій елемент І, дешифратор, мультиплексор, диференціюючий елемент та одновібратор, причому вихідна цифрова шина формувача тестів з'єднана з другою вхідною цифровою шиною мультиплексора, перша вхідна цифрова шина якого підключена до вихідної цифрової шини сенсорів технологічного об'єкта, вихідна цифрова шина до вхідної цифрової шини логічного блока системи захисту технологічного об'єкта, а вхід до першого виходу першого тригера, перший вихід якого з'єднаний з входом диференціюючого елемента, вихід якого підключений до другого входу третього елемента АБО, перший вхід якого разом з другим входом другого елемента АБО з'єднані з виходом першого двійкового лічильника, третій вхід з виходом третього блока затримки сигнала, а вихід з входом одновібратора, вихід якого підключений до першого входу першого двійкового лічильника, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною дешифратора, перший та другий виходи якого підключені до першого та другого входів четвертого елемента АБО, вихід якого з'єднаний з другим входом другого елемента І та з першим входом шостого елемента АБО, вихід якого підключений до входу третього блока затримки сигнала та до другого входу першого елемента І, вихід якого з'єднаний з першими входами другого та третього елементів І, та з першим входом другого двійкового лічильника, вихідна цифрова шина якого підключена до вхідної цифрової шини першого індикатора несправностей, а другий вхід з'єднаний з другими входами третього та четвертого двійкових лічильників та з виходом другого елемента АБО, третій, четвертий та п'ятий виходи дешифратора підключені до першого, другого та третього входів п'ятого елемента АБО, вихід якого з'єднаний з другим входом шостого елемента АБО та з другим входом третього елемента І, вихід якого підключений до першого входу четвертого двійкового лічильника, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною третього індикатора несправностей, вхідна цифрова шина другого індикатора несправностей підключена до вихідної цифрової шини третього двійкового лічильника, перший вхід якого з'єднаний з виходом другого елемента І. 6 UA 69644 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
