Дерматом з круговим механізмом для зрізування гладкого епідермотранслокалізаційного аутодермотрансплантата

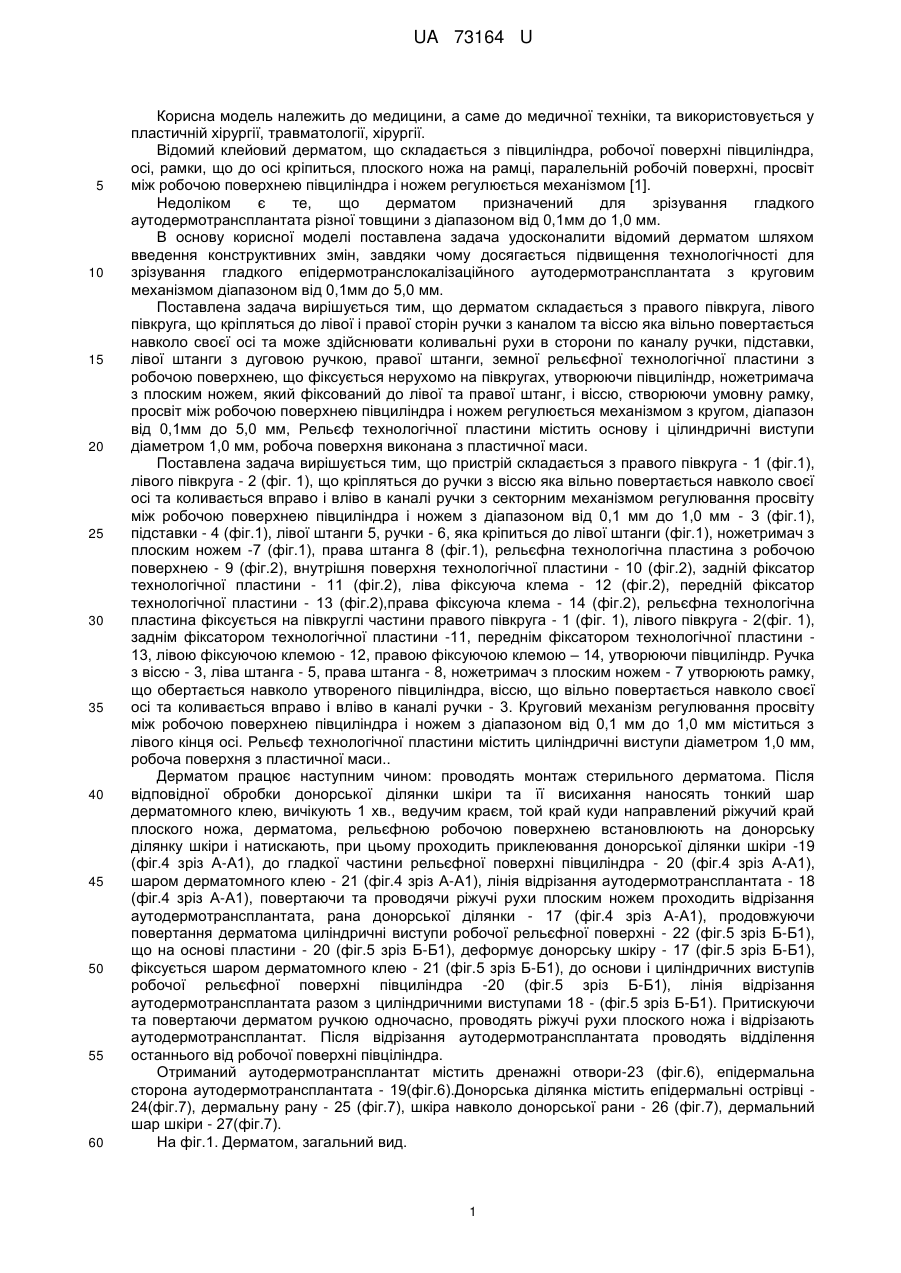

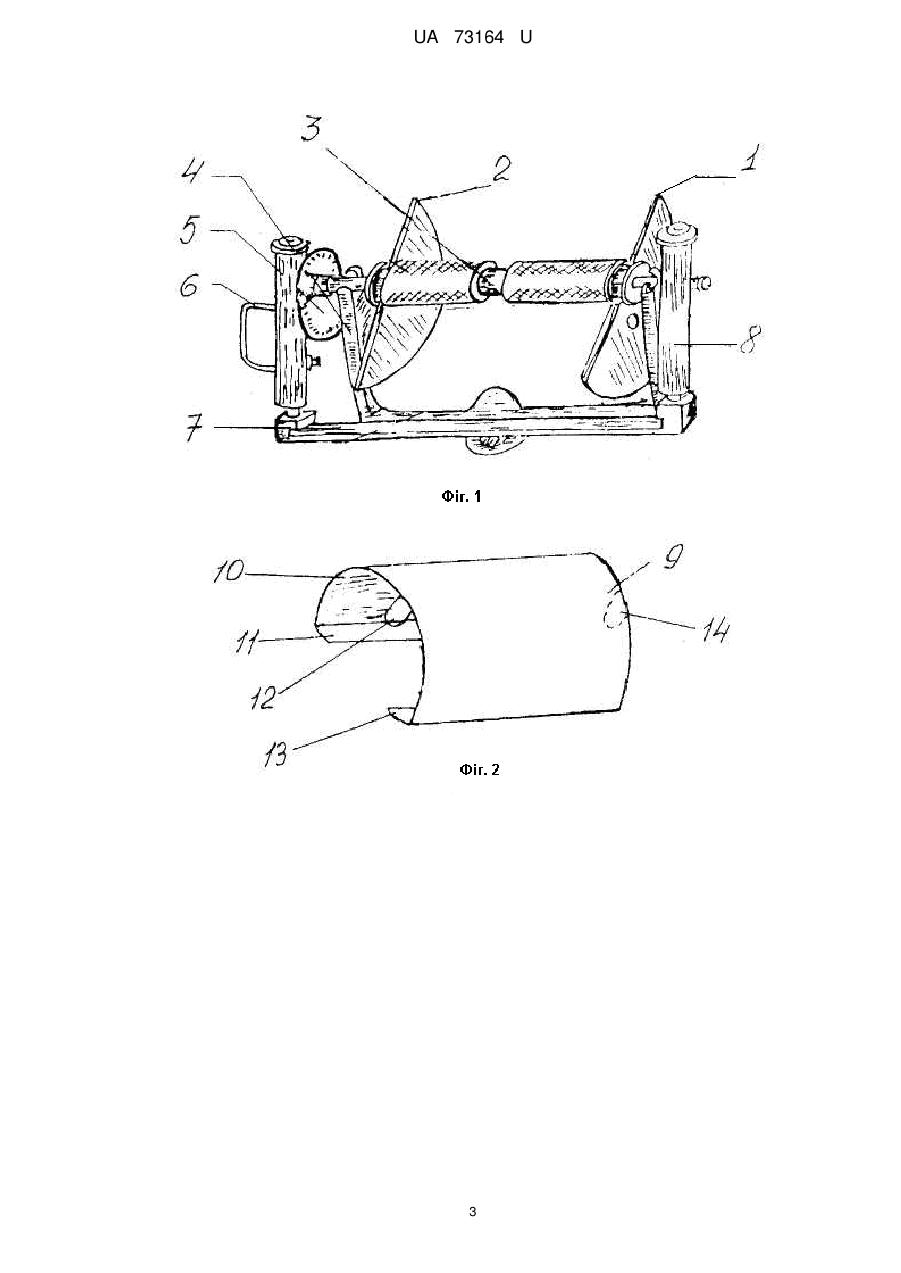

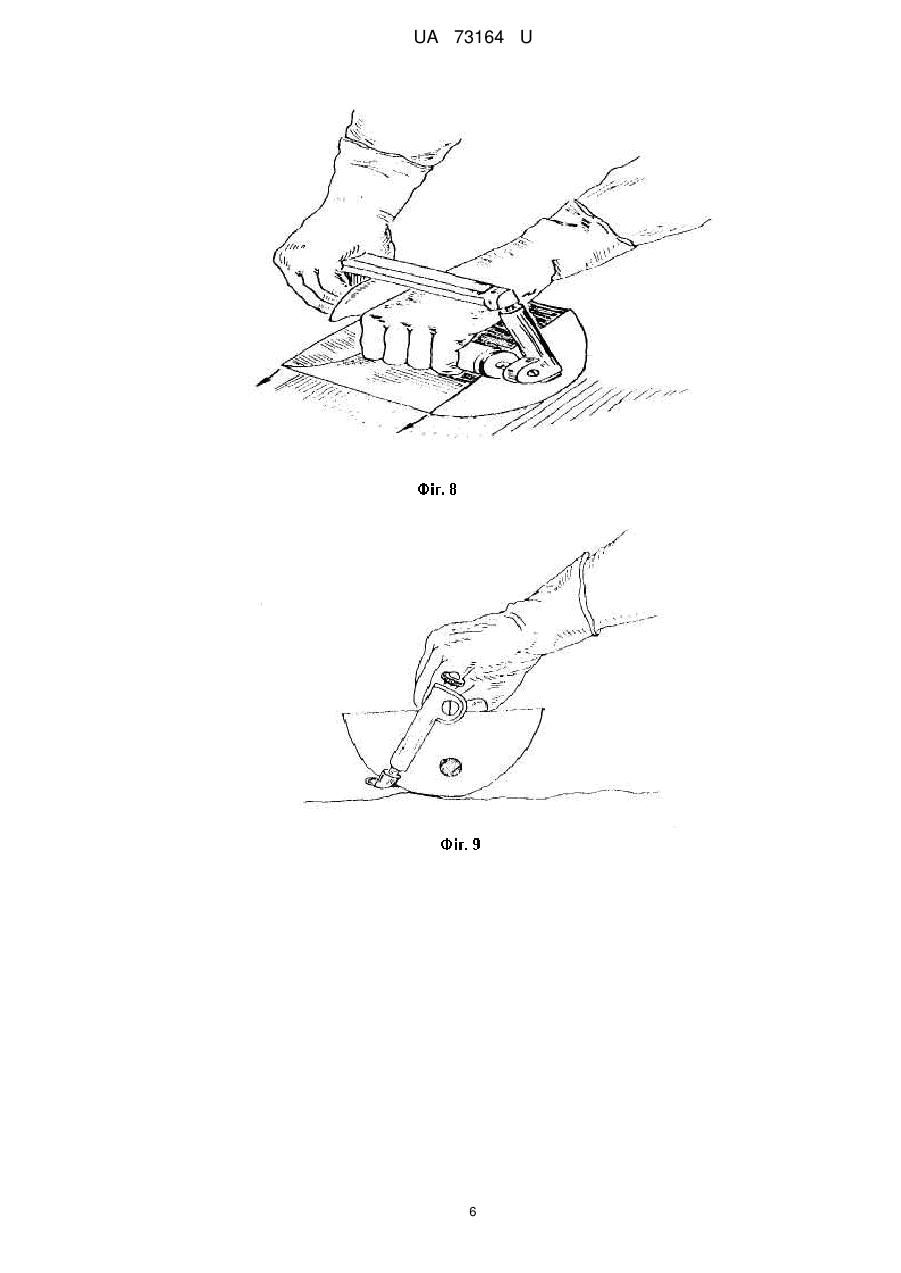

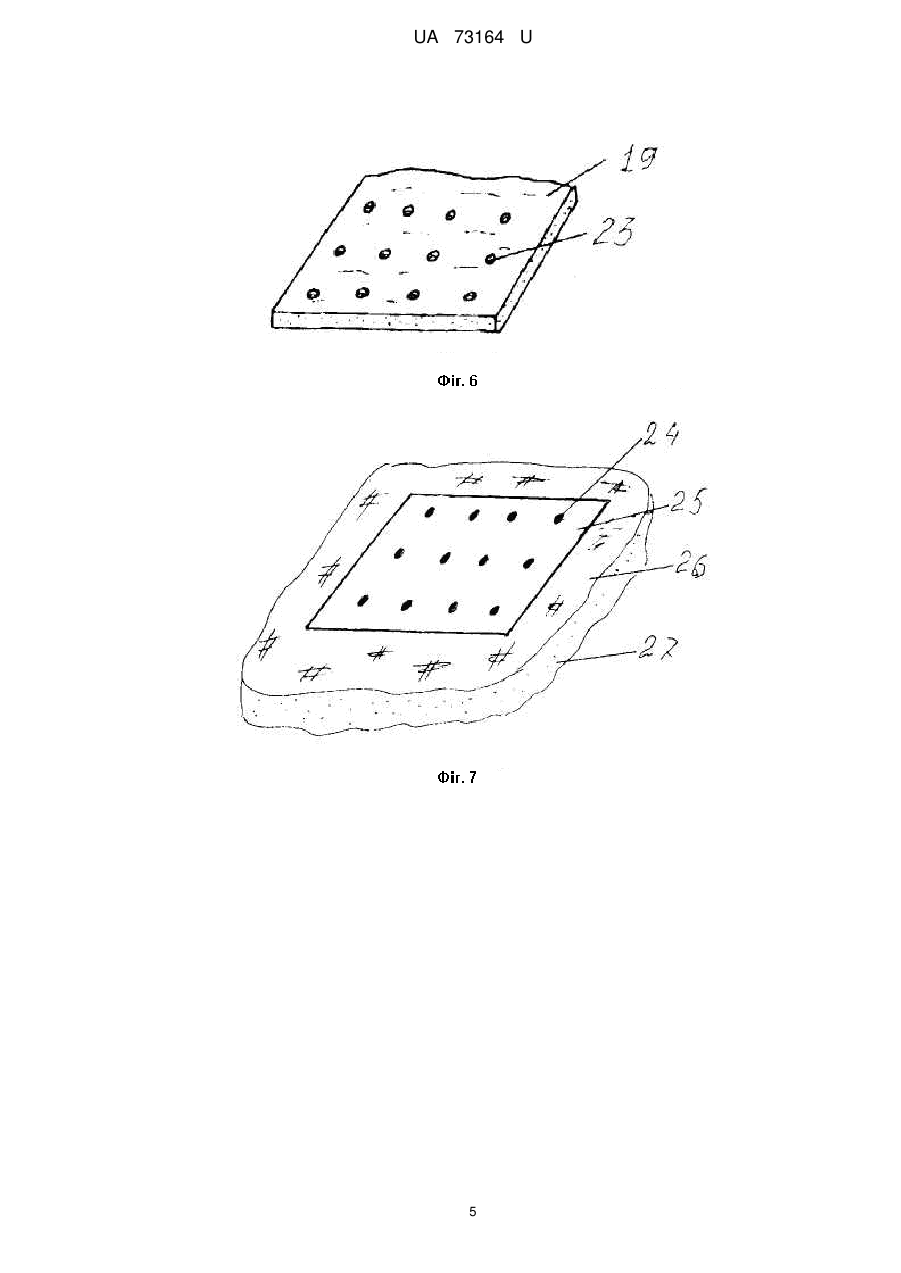

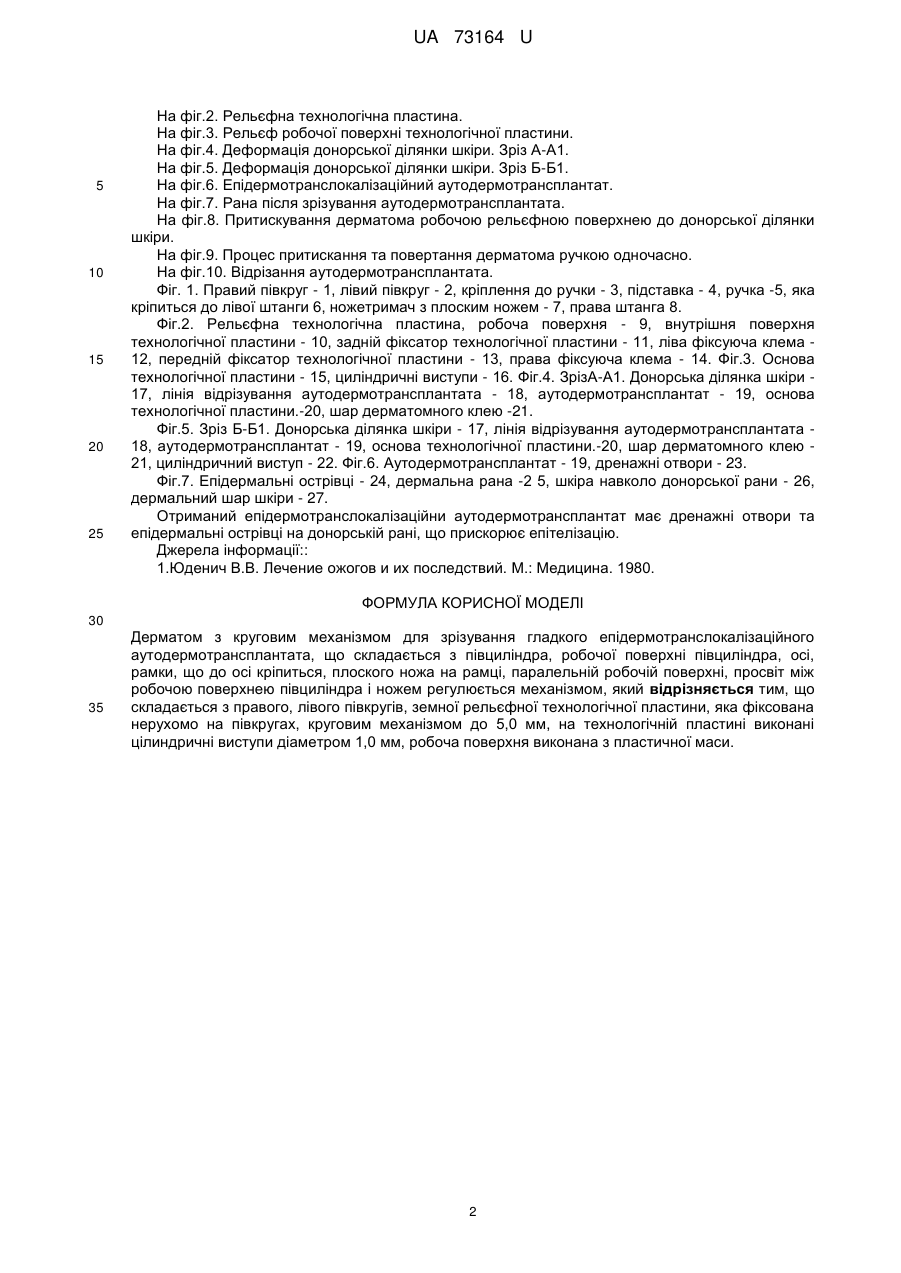

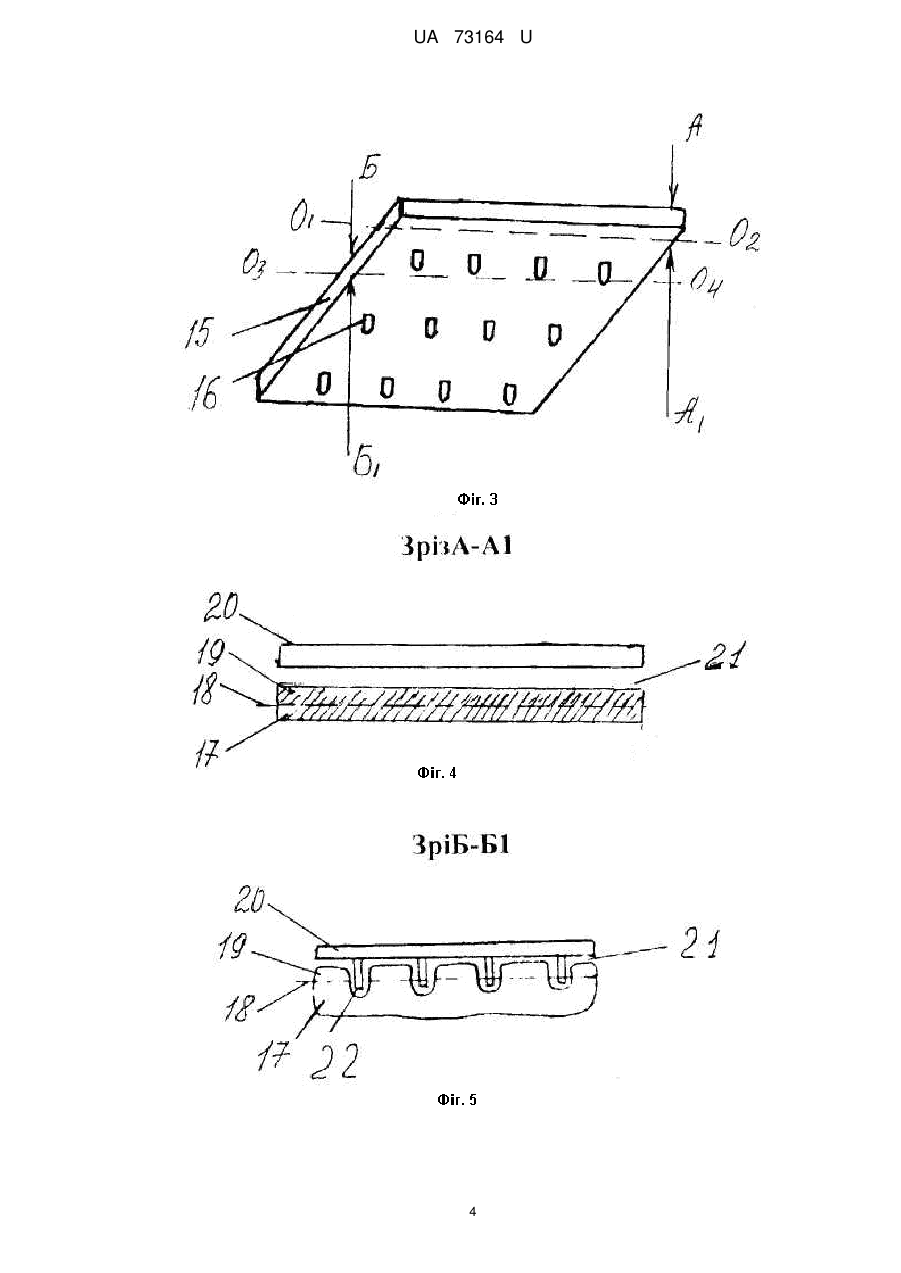

Реферат: UA 73164 U UA 73164 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності для зрізування гладкого епідермотранслокалізаційного аутодермотрансплантата з круговим механізмом діапазоном від 0,1мм до 5,0 мм. Поставлена задача вирішується тим, що дерматом складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, лівої штанги з дуговою ручкою, правої штанги, земної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1мм до 5,0 мм, Рельєф технологічної пластини містить основу і цілиндричні виступи діаметром 1,0 мм, робоча поверхня виконана з пластичної маси. Поставлена задача вирішується тим, що пристрій складається з правого півкруга - 1 (фіг.1), лівого півкруга - 2 (фіг. 1), що кріпляться до ручки з віссю яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки з секторним механізмом регулювання просвіту між робочою поверхнею півциліндра і ножем з діапазоном від 0,1 мм до 1,0 мм - 3 (фіг.1), підставки - 4 (фіг.1), лівої штанги 5, ручки - 6, яка кріпиться до лівої штанги (фіг.1), ножетримач з плоским ножем -7 (фіг.1), права штанга 8 (фіг.1), рельєфна технологічна пластина з робочою поверхнею - 9 (фіг.2), внутрішня поверхня технологічної пластини - 10 (фіг.2), задній фіксатор технологічної пластини - 11 (фіг.2), ліва фіксуюча клема - 12 (фіг.2), передній фіксатор технологічної пластини - 13 (фіг.2),права фіксуюча клема - 14 (фіг.2), рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1 (фіг. 1), лівого півкруга - 2(фіг. 1), заднім фіксатором технологічної пластини -11, переднім фіксатором технологічної пластини 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою – 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 5, права штанга - 8, ножетримач з плоским ножем - 7 утворюють рамку, що обертається навколо утвореного півциліндра, віссю, що вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки - 3. Круговий механізм регулювання просвіту між робочою поверхнею півциліндра і ножем з діапазоном від 0,1 мм до 1,0 мм міститься з лівого кінця осі. Рельєф технологічної пластини містить циліндричні виступи діаметром 1,0 мм, робоча поверхня з пластичної маси.. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., ведучим краєм, той край куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання донорської ділянки шкіри -19 (фіг.4 зріз А-А1), до гладкої частини рельєфної поверхні півциліндра - 20 (фіг.4 зріз А-А1), шаром дерматомного клею - 21 (фіг.4 зріз А-А1), лінія відрізання аутодермотрансплантата - 18 (фіг.4 зріз А-А1), повертаючи та проводячи ріжучі рухи плоским ножем проходить відрізання аутодермотрансплантата, рана донорської ділянки - 17 (фіг.4 зріз А-А1), продовжуючи повертання дерматома циліндричні виступи робочої рельєфної поверхні - 22 (фіг.5 зріз Б-Б1), що на основі пластини - 20 (фіг.5 зріз Б-Б1), деформує донорську шкіру - 17 (фіг.5 зріз Б-Б1), фіксується шаром дерматомного клею - 21 (фіг.5 зріз Б-Б1), до основи і циліндричних виступів робочої рельєфної поверхні півциліндра -20 (фіг.5 зріз Б-Б1), лінія відрізання аутодермотрансплантата разом з циліндричними виступами 18 - (фіг.5 зріз Б-Б1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півціліндра. Отриманий аутодермотрансплантат містить дренажні отвори-23 (фіг.6), епідермальна сторона аутодермотрансплантата - 19(фіг.6).Донорська ділянка містить епідермальні острівці 24(фіг.7), дермальну рану - 25 (фіг.7), шкіра навколо донорської рани - 26 (фіг.7), дермальний шар шкіри - 27(фіг.7). На фіг.1. Дерматом, загальний вид. 1 UA 73164 U 5 10 15 20 25 На фіг.2. Рельєфна технологічна пластина. На фіг.3. Рельєф робочої поверхні технологічної пластини. На фіг.4. Деформація донорської ділянки шкіри. Зріз А-А1. На фіг.5. Деформація донорської ділянки шкіри. Зріз Б-Б1. На фіг.6. Епідермотранслокалізаційний аутодермотрансплантат. На фіг.7. Рана після зрізування аутодермотрансплантата. На фіг.8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг.9. Процес притискання та повертання дерматома ручкою одночасно. На фіг.10. Відрізання аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, кріплення до ручки - 3, підставка - 4, ручка -5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг.2. Рельєфна технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема - 14. Фіг.3. Основа технологічної пластини - 15, циліндричні виступи - 16. Фіг.4. ЗрізА-А1. Донорська ділянка шкіри 17, лінія відрізування аутодермотрансплантата - 18, аутодермотрансплантат - 19, основа технологічної пластини.-20, шар дерматомного клею -21. Фіг.5. Зріз Б-Б1. Донорська ділянка шкіри - 17, лінія відрізування аутодермотрансплантата 18, аутодермотрансплантат - 19, основа технологічної пластини.-20, шар дерматомного клею 21, циліндричний виступ - 22. Фіг.6. Аутодермотрансплантат - 19, дренажні отвори - 23. Фіг.7. Епідермальні острівці - 24, дермальна рана -2 5, шкіра навколо донорської рани - 26, дермальний шар шкіри - 27. Отриманий епідермотранслокалізаційни аутодермотрансплантат має дренажні отвори та епідермальні острівці на донорській рані, що прискорює епітелізацію. Джерела інформації:: 1.Юденич В.В. Лечение ожогов и их последствий. М.: Медицина. 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Дерматом з круговим механізмом для зрізування гладкого епідермотранслокалізаційного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого, лівого півкругів, земної рельєфної технологічної пластини, яка фіксована нерухомо на півкругах, круговим механізмом до 5,0 мм, на технологічній пластині виконані цілиндричні виступи діаметром 1,0 мм, робоча поверхня виконана з пластичної маси. 2 UA 73164 U 3 UA 73164 U 4 UA 73164 U 5 UA 73164 U 6 UA 73164 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
