Спосіб спалювання зношених автопокришок

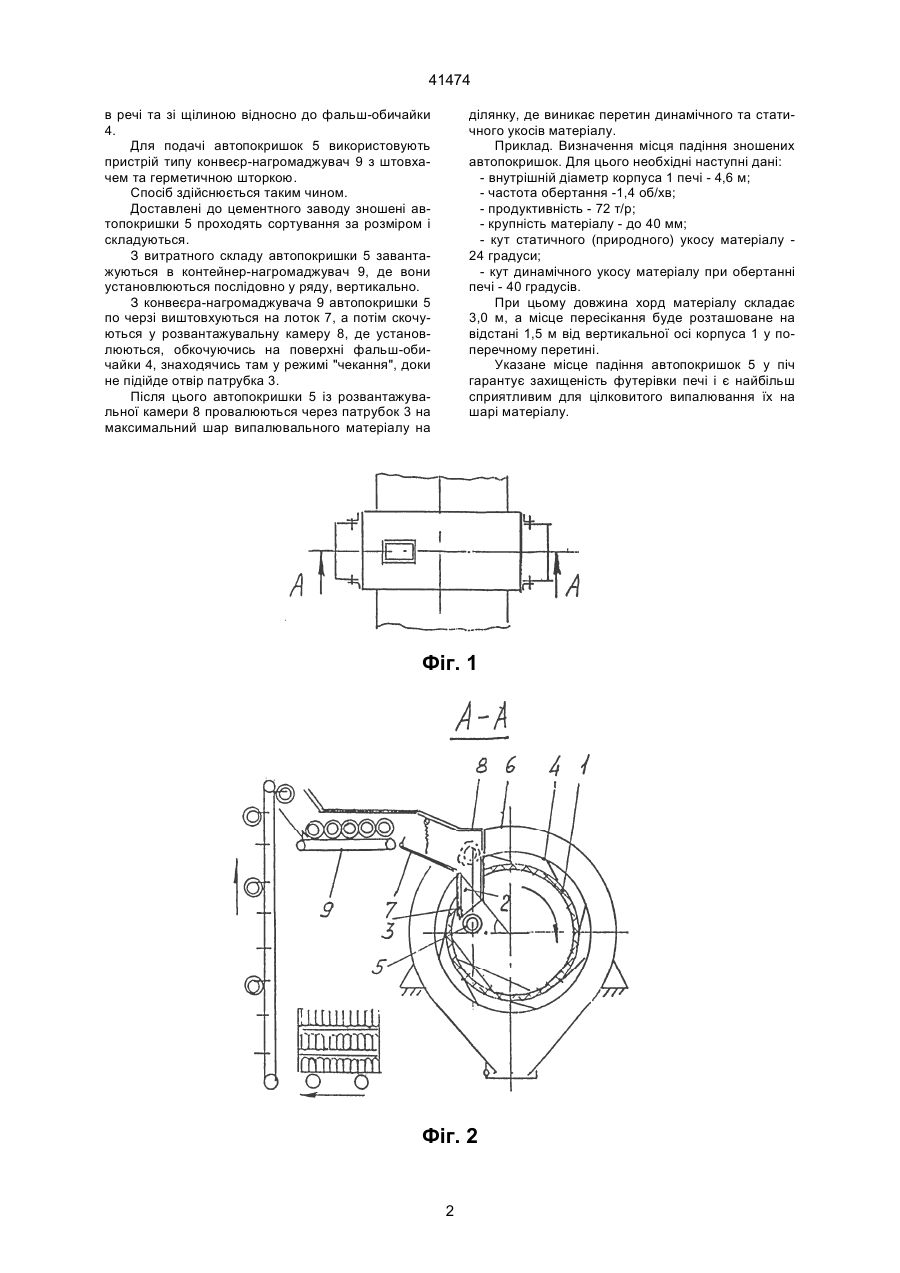

Спосіб спалювання зношених автопокришок в обертовій печі шляхом подачі їх усередину корпуса печі через патрубок в зону високих температур на шар випалювального матеріалу, який відрізняється тим, що автопокришки подають таким чином, щоб вони попадали на ділянку перетину динамічного та статичного укосів випалювального матеріалу. (19) (21) 98105694 (22) 28.10.1998 (24) 17.09.2001 (46) 17.09.2001, Бюл. № 8, 2001 р. (72) Устін Володимир Федорович, Барон Валерій Львович (73) Устін Володимир Федорович, UA (56) 1. А. с. СРСР № 1440140 від 28.07.1986, F27B7/32. 41474 в речі та зі щілиною відносно до фальш-обичайки 4. Для подачі автопокришок 5 використовують пристрій типу конвеєр-нагромаджувач 9 з штовхачем та герметичною шторкою. Спосіб здійснюється таким чином. Доставлені до цементного заводу зношені автопокришки 5 проходять сортування за розміром і складуються. З витратного складу автопокришки 5 завантажуються в контейнер-нагромаджувач 9, де вони установлюються послідовно у ряду, вертикально. З конвеєра-нагромаджувача 9 автопокришки 5 по черзі виштовхуються на лоток 7, а потім скочуються у розвантажувальну камеру 8, де установлюються, обкочуючись на поверхні фальш-обичайки 4, знаходячись там у режимі "чекання", доки не підійде отвір патрубка 3. Після цього автопокришки 5 із розвантажувальної камери 8 провалюються через патрубок 3 на максимальний шар випалювального матеріалу на ділянку, де виникає перетин динамічного та статичного укосів матеріалу. Приклад. Визначення місця падіння зношених автопокришок. Для цього необхідні наступні дані: - внутрішній діаметр корпуса 1 печі - 4,6 м; - частота обертання -1,4 об/хв; - продуктивність - 72 т/р; - крупність матеріалу - до 40 мм; - кут статичного (природного) укосу матеріалу 24 градуси; - кут динамічного укосу матеріалу при обертанні печі - 40 градусів. При цьому довжина хорд матеріалу складає 3,0 м, а місце пересікання буде розташоване на відстані 1,5 м від вертикальної осі корпуса 1 у поперечному перетині. Указане місце падіння автопокришок 5 у піч гарантує захищеність футерівки печі і є найбільш сприятливим для цілковитого випалювання їх на шарі матеріалу. Фіг. 1 Фіг. 2 2 41474 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
