Формувач періодичної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками

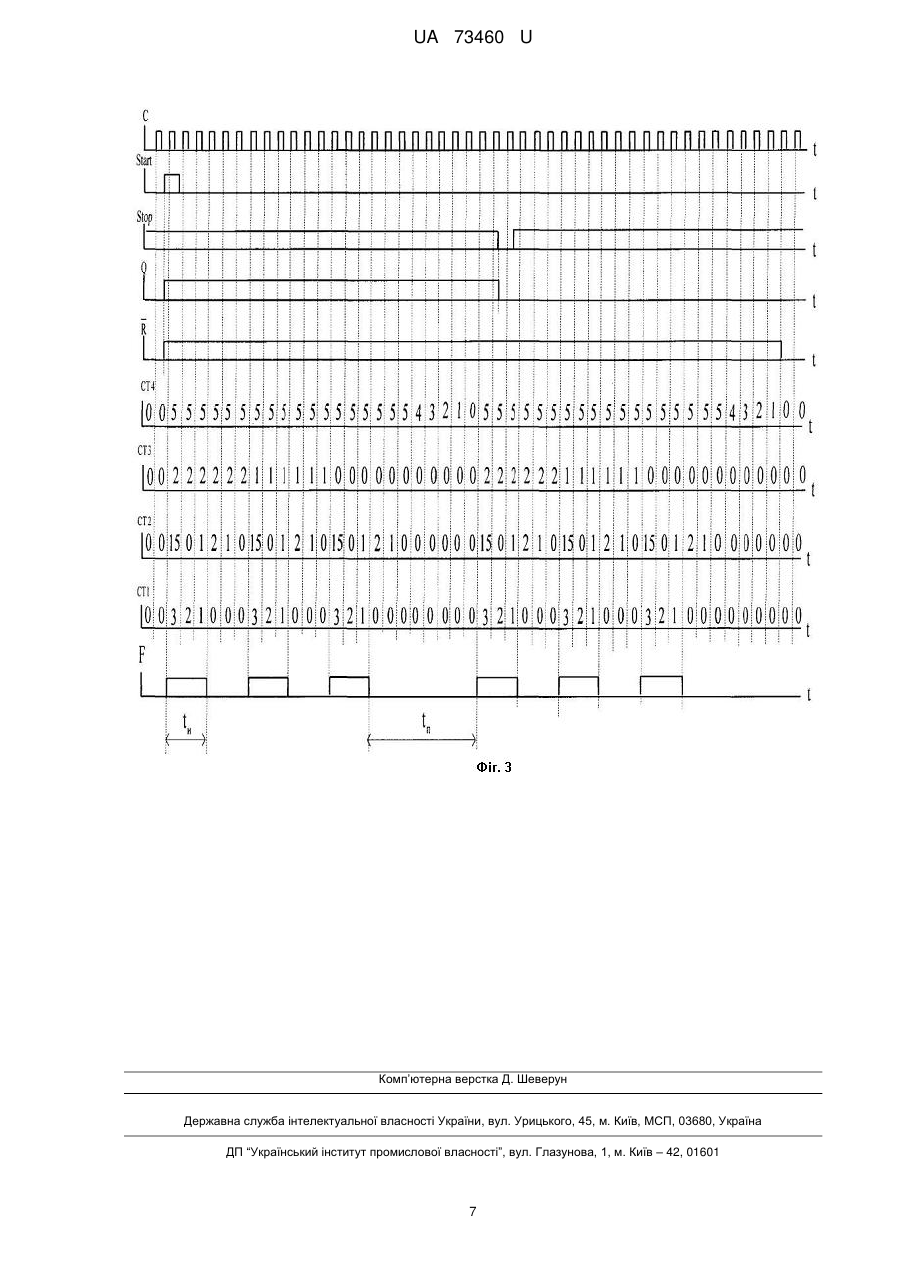

Реферат: Формувач періодичної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками, містить: два реверсивні двійкові лічильники, перший з яких налагоджений на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання, перший лічильник, крім того, має вхід дозволу режиму синхронного паралельного завантаження і входи завантаження; інвертор; два елемента АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер з входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І. Введено: третій і четвертий реверсивні двійкові лічильники, налагодженні на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу режиму синхронного паралельного завантаження і входи завантаження, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій елемент АБО; третій елемент І; елемент І-НІ; другий і третій інвертори. UA 73460 U (12) UA 73460 U UA 73460 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування періодичної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. Авторське свідоцтво СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Патенти на корисну модель України № № 57976, 57977, 58272, 59473, 59481. Недолік відомих пристроїв - обмежені функціональні можливості. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач періодичної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками (рішення по заявці № u2011109570 про видачу патенту на корисну модель), який містить: два реверсивні двійкові лічильники, перший з яких налагоджений на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання, перший лічильник, крім того, має вхід дозволу режиму синхронного паралельного завантаження і входи завантаження; інвертор; два елемента АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер з входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому: вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано з входом інвертора, входом першого елемента АБО, входом налагодження на режим підсумуваннявіднімання другого лічильника; вихід інвертора з'єднано з дозволу режиму лічби першого лічильника; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО, вихід якого з'єднано з входом дозволу режиму синхронного паралельного завантаження першого лічильника; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з входами першого і другого елементів І; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід першого елемента І з'єднано з входом асинхронної установки Dтригера у нульовий стан; вихід D-тригера з'єднано з першим входом другого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід другого елемента І з'єднано з входами асинхронної установки першого і другого лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; входи паралельного завантаження першого лічильника, утворюють входи налагодження формувача на задані часові параметри вихідних імпульсів. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлена задача удосконалення формувача періодичної послідовності пачок імпульсів типу меандр зпрограмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач періодичної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками, який містить: два реверсивні двійкові лічильники, перший з яких налагоджений на режим віднімання, яки мають вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання, перший лічильник, крім того, має вхід дозволу режиму синхронного паралельного завантаження і входи завантаження; інвертор; два елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер з входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому: вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано з входом інвертора, входом першого елемента АБО, входом налагодження на режим підсумуваннявіднімання другого лічильника; вихід інвертора з'єднано з дозволу режиму лічби першого лічильника; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО, вихід якого з'єднано з входом дозволу режиму синхронного паралельного завантаження першого лічильника; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з входами першого і другого елементів І; другий вхід першого елемента і утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід першого елемента І з'єднано з входом асинхронної установки D 1 UA 73460 U 5 10 15 20 25 30 35 40 45 50 55 60 тригера у нульовий стан; вихід D-тригера з'єднано з першим входом другого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід другого елемента І з'єднано з входами асинхронної установки першого і другого лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; входи паралельного завантаження першого лічильника, утворюють входи налагодження формувача на задані часові параметри вихідних імпульсів, відповідно до корисної моделі введено: третій і четвертий реверсивні двійкові лічильники, налагодженні на режим віднімання, яки мають вхід подачі імпульсів синхронізації, вхід дозволу режиму синхронного паралельного завантаження і входи завантаження, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій елемент АБО; третій елемент І; елемент І-НІ; другий і третій інвертори, при цьому: вихід переповнювання третього лічильника з'єднано з входом третього інвертора, першим входом третього елемента АБО, першим входом елемента І-НІ; вихід третього інвертора з'єднано з входом третього елемента І; вихід переповнювання четвертого лічильника з'єднано з входом дозволу режиму синхронного паралельного завантаження третього і четвертого лічильників, другим входом другого елемента АБО і другим входом третього елемента І; другий вхід третього елемент АБО з'єднано з виходом переповнювання другого лічильника, третій вхід третього елемент АБО з'єднано з виходом переповнювання першого лічильника; вихід третього елемент АБО з'єднано з дозволу режиму лічби четвертого лічильника; другий вхід елемента І-НІ з'єднано з виходом першого інвертора, третій вхід елемента І-НІ з'єднано з виходом третього інвертора, вхід якого з'єднано з виходом переповнювання другого лічильника; вихід третього елемента І з'єднано з входом дозволу режиму лічби другого лічильника і третім входом першого елемент АБО; входи паралельного завантаження третього лічильника утворюють входи налагодження формувача на задану кількість імпульсів в пачці; входи паралельного завантаження четвертого лічильника утворюють входи налагодження формувача на задану паузу між пачками; вхід асинхронної установки у нульовий стан третього і четвертого лічильників з'єднано з виходом другого елемента І; тактові входи третього і четвертого лічильників з'єднано з входом формувача. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості.Технічний результат, як наслідок цих властивостей - розширення області застосування формувача і функціональних можливостей за рахунок забезпечення формування періодичної послідовності пачок імпульсів типа меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками. На фіг. 1 приведена схема формувача. Формувач містить: чотири реверсивні двійкові лічильники 1, 2, 11, 12 перший (1), третій (11) і четвертий (12) з яких, налагоджених на режим віднімання, мають вхід подачі тактових імпульсів С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажуваних даних D 0-D3, вхід дозволу режиму лічби Р0, вхід R асинхронної установки у нульовий стан R, вихід переповнювання Р4, другий лічильник (2) має вхід подачі тактових імпульсів С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу режиму лічби Р0, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; перший, другий і третій інвертори 3, 16, 17; перший, другий і третій елементи АБО 4, 10, 13; перший, другий і третій елементи І 8, 9, 15; елемент І-НІ 14; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6; стартостопний пристрій, який містить синхронний D-тригер 7 з входом асинхронної установки у нульовий стан R. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 сполучена з інформаційним входом тригера 7, з одним входом елемента 8 і з одним входом елемента 9, другий вхід елемента 8 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів, вихід елемента 8 сполучений з входом асинхронної установки тригера 7 у нульовий стан, другий вхід елемента 9, який сполучений з виходом елемента 10, один з входів якого поєднаний з виходом переповнювання Р4 лічильника 2, а другий - з виходом тригера 7. Вихід елемента 9 сполучений з входами асинхронної установки лічильників 1, 2, 11, 12 у нульовий стан. Вихід переповнювання Р4 лічильника 1, який утворює вихід F формувача, з'єднаний з входом інвертора 3, входом налагодження на режим підсумовування/віднімання U лічильника 2, входом елемента 4, входом елемента 13. Вихід переповнювання Р 4 лічильника 2 з'єднаний з входом елемента 4, входом елемента 13, входом інвертора 17, вихід інвертора 17 з'єднано з входом елемента 14 і входом елемента І 15. Вихід переповнювання Р4 лічильника 11 з'єднаний з входом інвертора 16, входом елемента 13, входом елемента 14, вихід інвертора 16 з'єднано з 2 UA 73460 U 5 10 15 20 25 30 35 40 45 50 55 входом елемента 15. Вихід переповнювання Р4 лічильника 12 з'єднаний з входом L дозволу режиму синхронного паралельного завантаження лічильників 11, 12, другим входом елемента 10 і другим входом елемента 15. Другий вхід елемента 13 з'єднано з виходом Р4 лічильника 2. Третій вхід елемента 13 з'єднано з виходом Р4 лічильника 1. Вихід елемента 13 з'єднано з входом Р0 лічильника 12. Другий вхід елемента 14 з'єднано з виходом інвертора 3. Третій вхід елемента 14 з'єднано з виходом інвертора 17, вхід якого з'єднано з виходом Р 4 лічильника 2. Вихід елемента 15 з'єднано з входом Р0 лічильника 2 і третім входом елемента 4. Входи D3D2D1D0 лічильника 1 утворюють входи b3b2b1b0 налагодження формувача на задану тривалість вихідних імпульсів. Входи D3D2D1D0 лічильника 11 утворюють входи n3n2n1n0 налагодження формувача на задану кількість імпульсів в пачці. Входи D3D2D1D0 лічильника 12 утворюють входи р3р2р1р0 налагодження формувача на задану паузу між пачками. Тактові входи лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності Імпульсів з виходу зовнішнього генератора. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно тригера 7 і лічильників. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригер 7 і лічильники переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході Q тригера 7 і на виходах переповнювання Р 4 лічильників, що веде до формування рівня логічного нуля на виході елемента 10, з'єднаного з входом елемента 9, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників у нульовий стан. Оскільки режим асинхронної установки лічильників у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пор поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на вхід С тригера 7 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента 10, а отже на вході та виході елемента І 9, що забезпечує рівень логічної одиниці на входах R лічильників, знімаючи блокування. Нульове значення сигналу з виходу Р4 лічильника 12 поступає на вхід L лічильників 11, 12, готуючи їх до прийому інформації з входів D0-D3. На входи елемента 4 поступає нульове значення сигналу з виходу переповнювання Р4 лічильників 1, 2 і виходу елемента 15, готуючи лічильник 1 до прийому інформації з входів D 0-D3, а нульовий сигнал з виходу переповнювання лічильника 1, який поступає на вхід налагодження на режим U лічильника 2, підтримує його в режимі віднімання. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається паралельне завантаження лічильників 1, 11, 12 значеннями сигналів, що подаються на відповідні входи D0-D3, і зменшення на одиницю змісту лічильника 2, тобто лічильник 1 переходить у стан b3b2b1b0, лічильник 2-у стан (0-1), лічильник 11 - у стан n3n2n1n0, лічильник 12 у стан р3р2р1р0. У результаті цього переходу сигнал на виході переповнювання лічильників дорівнює рівню логічної одиниці, що веде до заборони режиму синхронного паралельного завантаження і дозволу режиму лічби лічильника 1 і до переходу лічильника 2 в режим підсумування, лічильники 11, 12 переходять в режим зберігання. Під час вступу наступного тактового імпульсів, зміст лічильника 1 зменшуватиметься на одиницю, а зміст лічильника 2 збільшується на одиницю, тобто лічильник 1 переходить в стан (В - 1), а лічильник 2 - у нульовий стан, зміст лічильників 11, 12 залишиться незмінним. Під час вступу подальших тактових імпульсів зміст лічильників 11, 12 залишається незмінним, зміст лічильника 1 зменшуватиметься на одиницю, а зміст лічильника 2 збільшується на одиницю до тих пор, поки зміст лічильника 1 не стане рівним 0. В результаті цього переходу лічильник 1 перейде в режим зберігання, а лічильник 2 - у режим віднімання. Під час вступу подальших тактових імпульсів зміст лічильників 1, 11, 12 залишається незмінним, а зміст лічильника 2 буде зменшуватиметься на одиницю до тих пор, поки його зміст не стане рівним 0, у результаті цього формується нульове значення на виході переповнення лічильник 2 і виході елемента 14, що веде до переходу лічильників 1, 11 - у режим віднімання. 3 UA 73460 U 5 10 15 20 25 30 35 40 Надалі всі процеси повторюються до тих пор, поки зміст лічильників 1, 2, 11 не стане рівним 0, у результаті цього формується нульове значення на виході елемента 13, що веде до переходу лічильника 12 у режим віднімання, і одиничне значення на виході елемента 15, що веде до переходу лічильників 1, 2, 11 у режим зберігання. Під час вступу подальших тактових імпульсів нульовий зміст лічильників 1, 2, 11 залишається незмінним, а зміст лічильника 12 буде зменшуватиметься на одиницю до тих пор, поки його зміст не стане рівним 0, тобто формувач повернеться у вихідний стан. Надалі всі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході переповнення лічильника 1 генерується періодичної послідовності пачок імпульсів типа меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками, параметри якої визначаються значенням управляючих слів B=b 3b2b1b0, N=n3n2n1n0, P=p3р2р1р0 тривалість імпульсів (паузи) в пачці дорівнює ВТ, кількість імпульсів в пачці дорівнює N+1, тривалість паузи між в пачками дорівнює (Р+В) Т. Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), що формує активний рівень сигналу на вході R асинхронної установки тригера 7, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану лічильників. Якщо у момент вступу тактового імпульсу лічильник 12 знаходитиметься у нульовому стані, то при переході D-тригера 5 у нульовий стан на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень логічного нуля на вході та виході елемента 9, що призведе до переходу лічильника 2 у нульовий стан, а отже, до припинення процесу генерації. Якщо у момент вступу лічильник 12 знаходитиметься у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на виході переповнення з'єднаного з входом елемента 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента 9. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначуваний напругою на конденсаторі 6, який зарядився при включенні джерела живлення, то на виході елемента 9, а отже, і на входах R лічильника 12 буде рівень логічної одиниці. Звідси витікає, що у момент вступу імпульсу припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню останнього імпульсу у вихідній послідовності. І тільки з вступом подальших імпульсів, коли відбуватиметься перехід лічильника 12 у нульовий стан, на виході елемента 10 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента 9, що приведе до блокування нульового стану лічильників а отже, до припинення процесу генерації. Зі вступом наступного імпульсу запуску усі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з чотирьох кілець: перше (нижнє) кільце - граф переходів лічильника 1, друге кільце - граф переходів лічильника 2, третє кільце - граф переходів лічильника 11, четверте кільце - граф переходів лічильника 12 із загальною вершиною, відповідною нульовому стану лічильників, а на фіг. 3 - епюри, що ілюструють роботу для варіанту налагодження В=3, N=2, Р=5. На відміну від відомого пристрою забезпечення формування періодичної послідовності пачок імпульсів типа меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками розширює область застосування формувача і його функціональні можливості. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Формувач періодичної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками, який містить: два реверсивні двійкові лічильники, перший із яких налагоджений на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання, перший лічильник, крім того, має вхід дозволу режиму синхронного паралельного завантаження і входи завантаження; інвертор; два елемента АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому: вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, входом першого елемента АБО, входом налагодження на режим підсумування-віднімання другого лічильника; вихід інвертора з'єднано з дозволу режиму лічби першого лічильника; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО, вихід якого з'єднано зі входом дозволу режиму 4 UA 73460 U 5 10 15 20 25 30 синхронного паралельного завантаження першого лічильника; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, зі входами першого і другого елементів І; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід D-тригера з'єднано з першим входом другого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід другого елемента І з'єднано зі входами асинхронної установки першого і другого лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; входи паралельного завантаження першого лічильника, утворюють входи налагодження формувача на задані часові параметри вихідних імпульсів, який відрізняється тим, що введено: третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу режиму синхронного паралельного завантаження і входи завантаження, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій елемент АБО; третій елемент І; елемент І-НІ; другий і третій інвертори, при цьому: вихід переповнювання третього лічильника з'єднано зі входом третього інвертора, першим входом третього елемента АБО, першим входом елемента І-НІ; вихід третього інвертора з'єднано зі входом третього елемента І; вихід переповнювання четвертого лічильника з'єднано зі входом дозволу режиму синхронного паралельного завантаження третього і четвертого лічильників, другим входом другого елемента АБО і другим входом третього елемента І; другий вхід третього елемента АБО з'єднано з виходом переповнювання другого лічильника, третій вхід третього елемента АБО з'єднано з виходом переповнювання першого лічильника; вихід третього елемента АБО з'єднано з дозволу режиму лічби четвертого лічильника; другий вхід елемента І-НІ з'єднано з виходом першого інвертора, третій вхід елемента І-НІ з'єднано з виходом третього інвертора, вхід якого з'єднано з виходом переповнювання другого лічильника; вихід третього елемента І з'єднано з входом дозволу режиму лічби другого лічильника і третім входом першого елемента АБО; входи паралельного завантаження третього лічильника утворюють входи налагодження формувача на задану кількість імпульсів в пачці; входи паралельного завантаження четвертого лічильника утворюють входи налагодження формувача на задану паузу між пачками; вхід асинхронної установки у нульовий стан третього і четвертого лічильників з'єднано з виходом другого елемента І; тактові входи третього і четвертого лічильників з'єднано зі входом формувача. 5 UA 73460 U 6 UA 73460 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
