Пляшкова кришка з оптичним індикатором втручання для пляшок з алкогольним напоєм

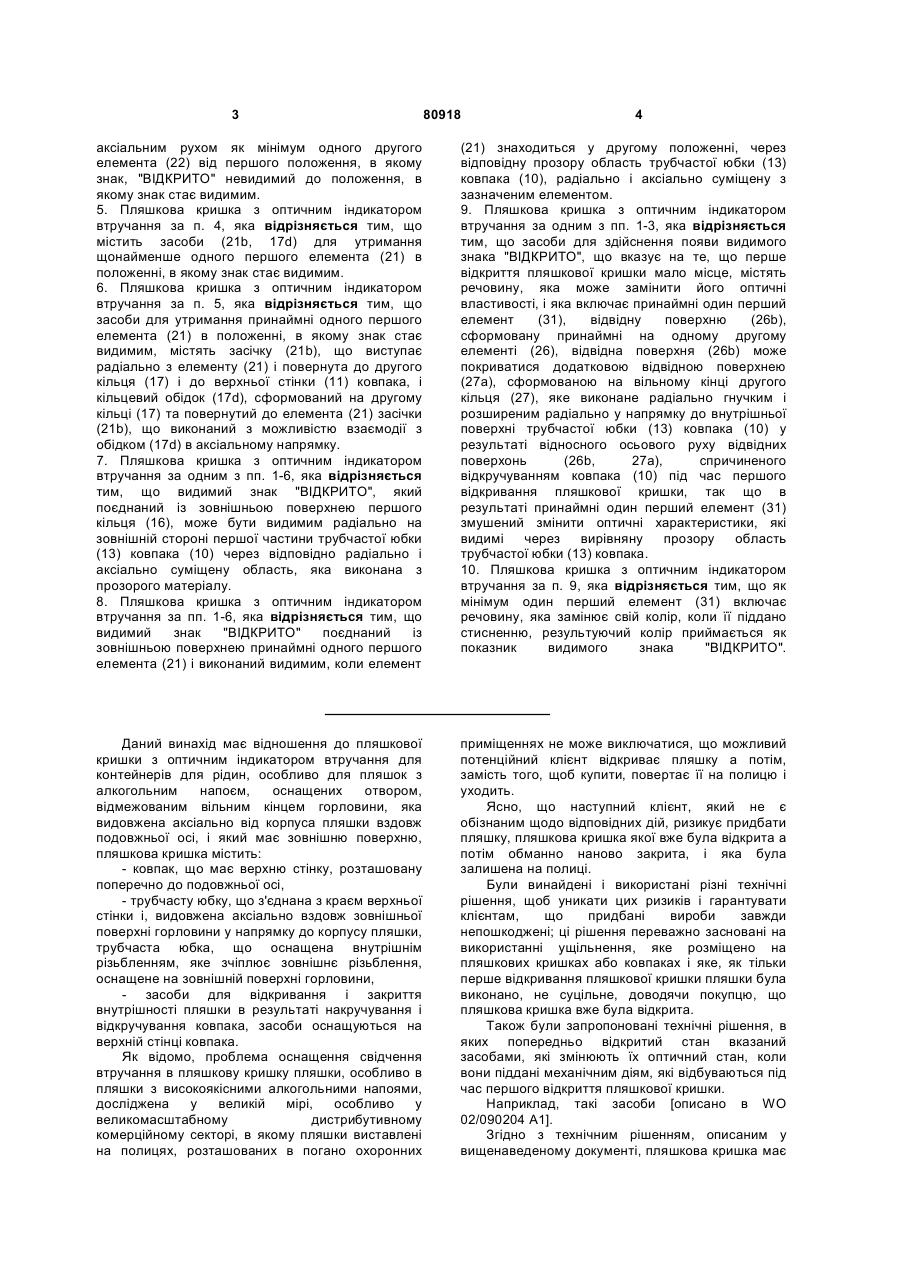

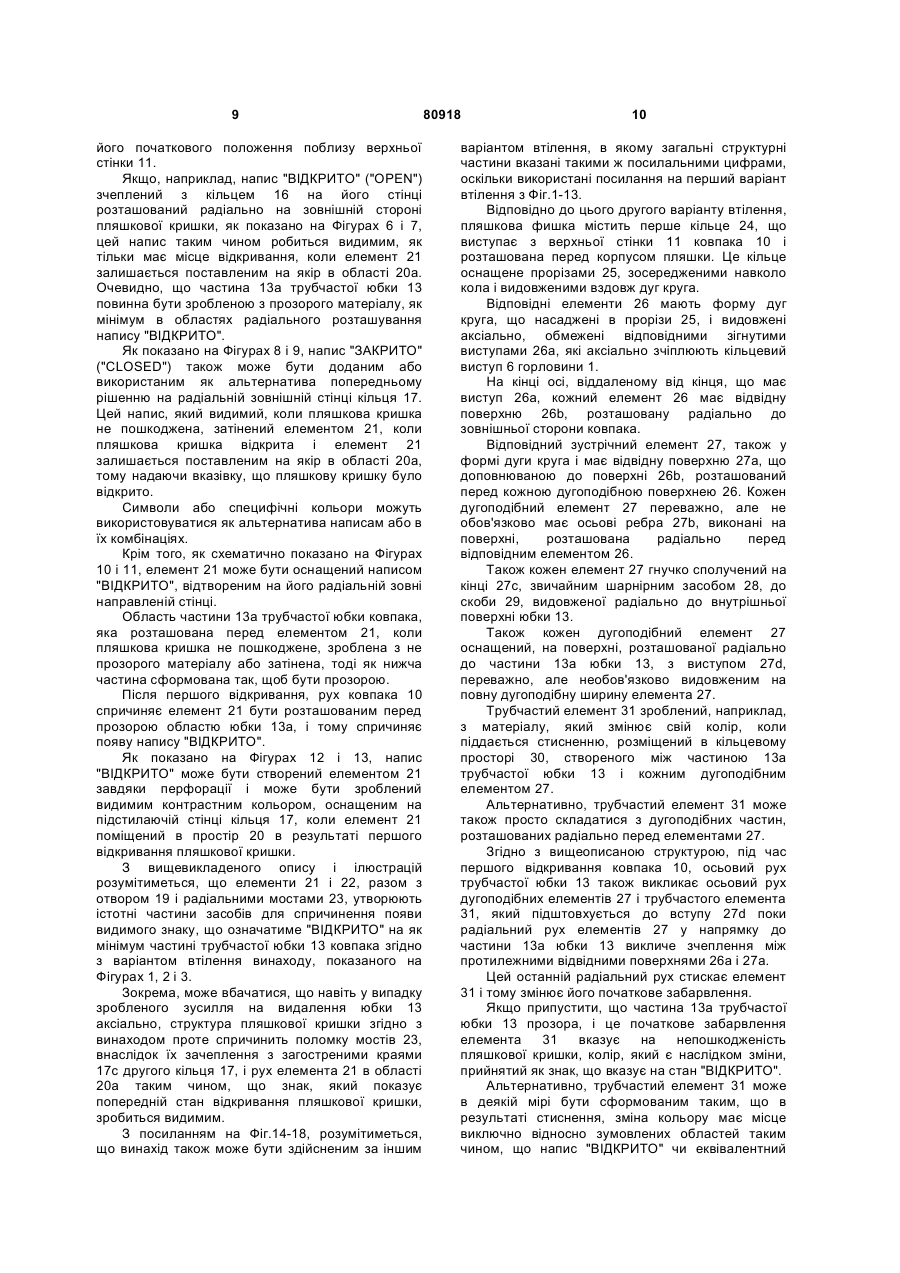

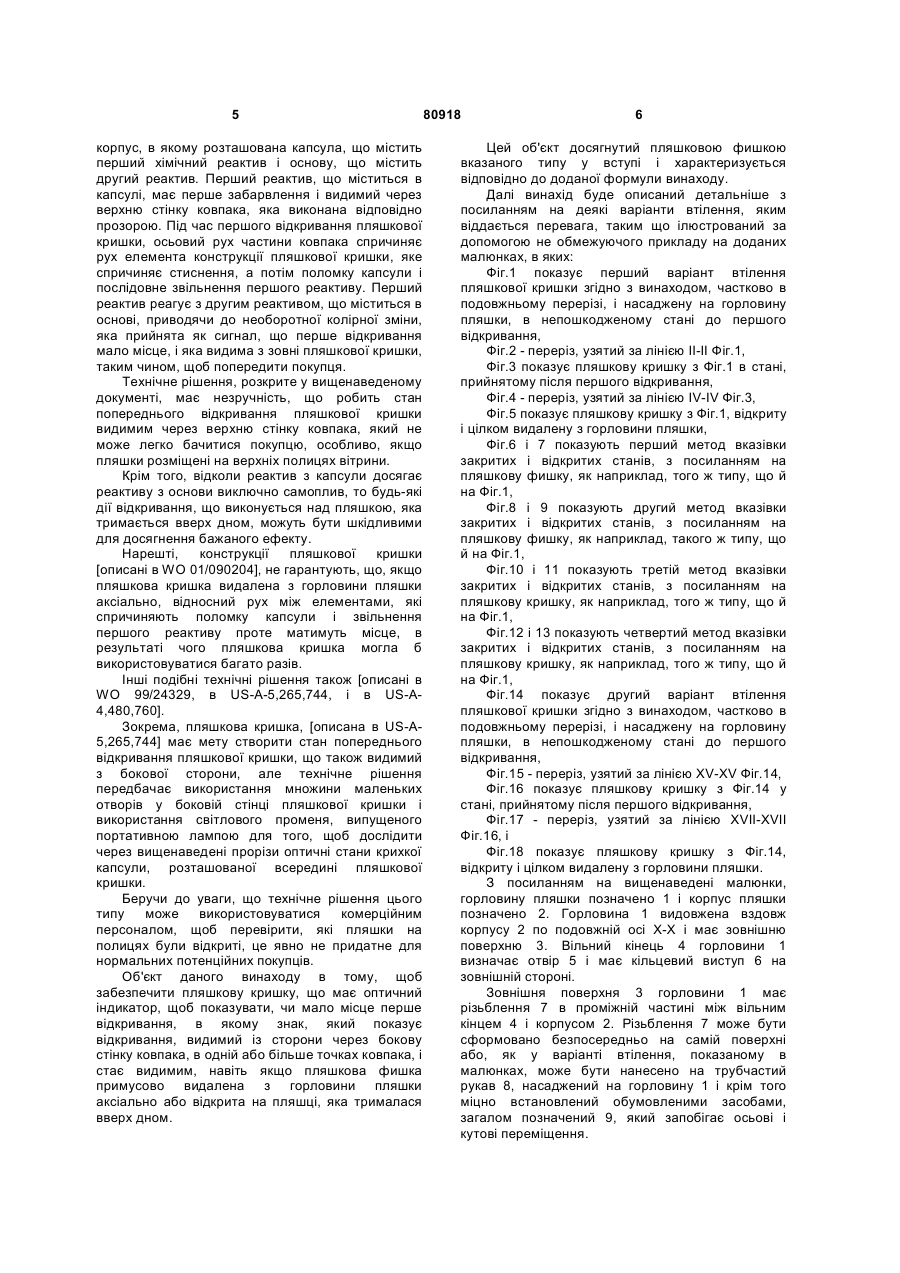

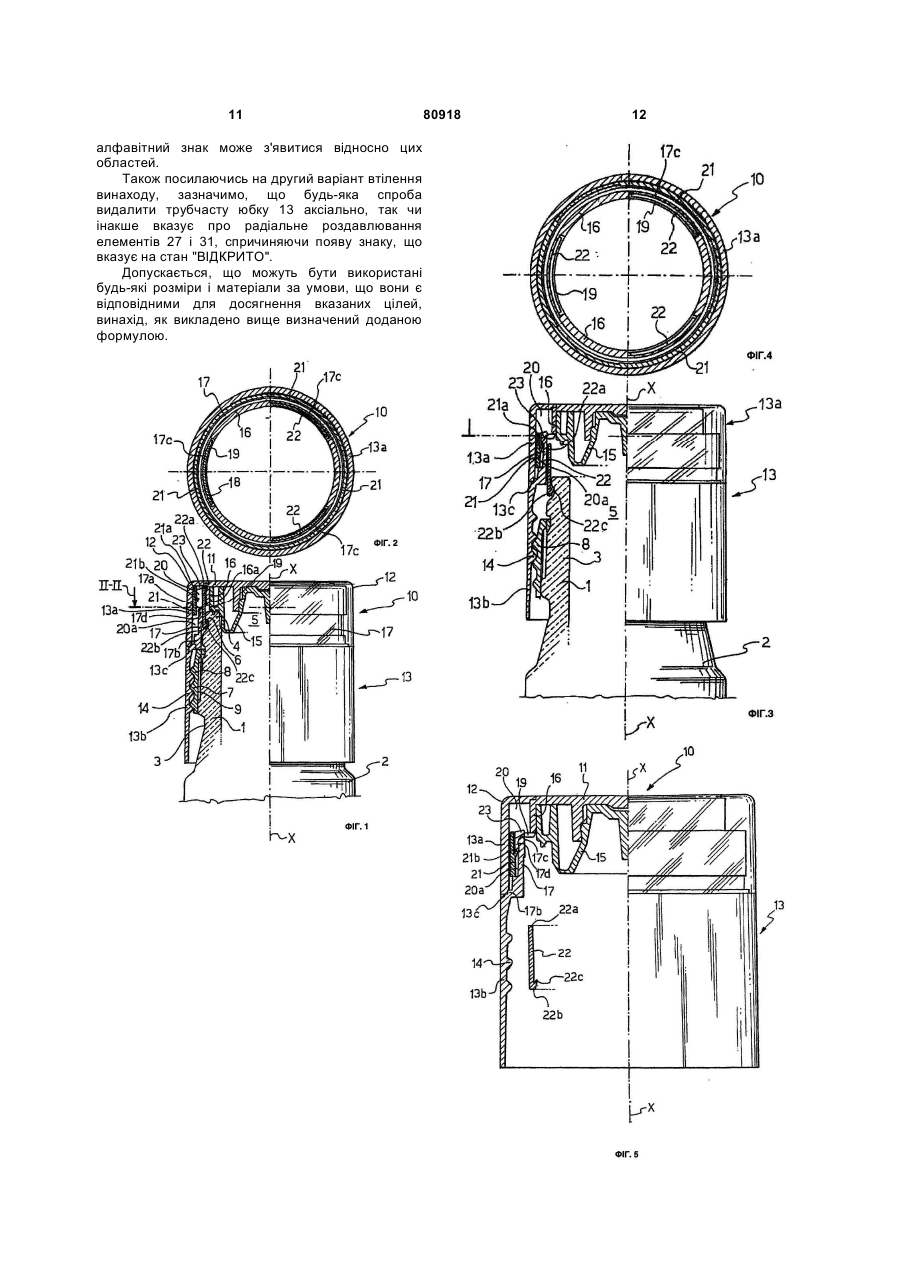

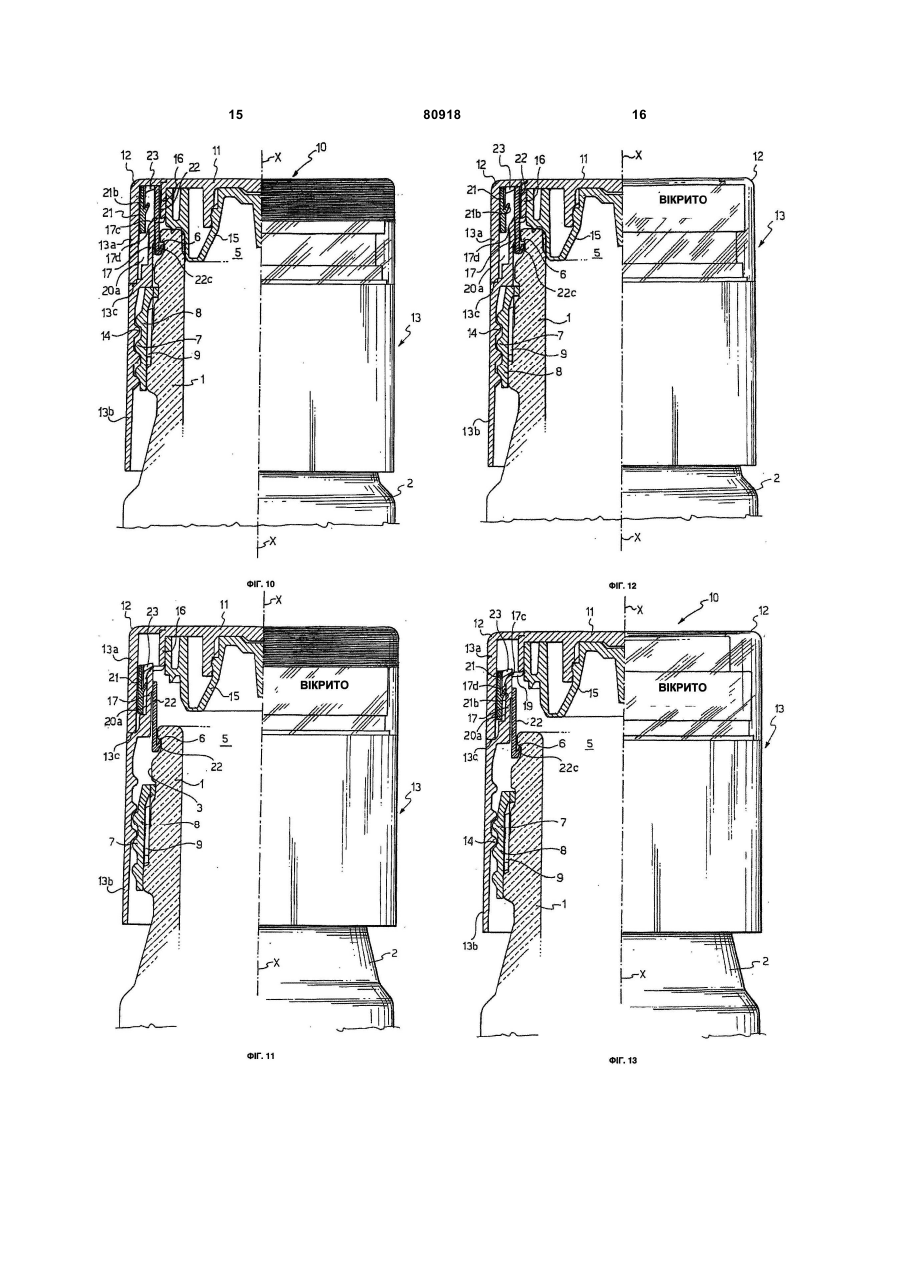

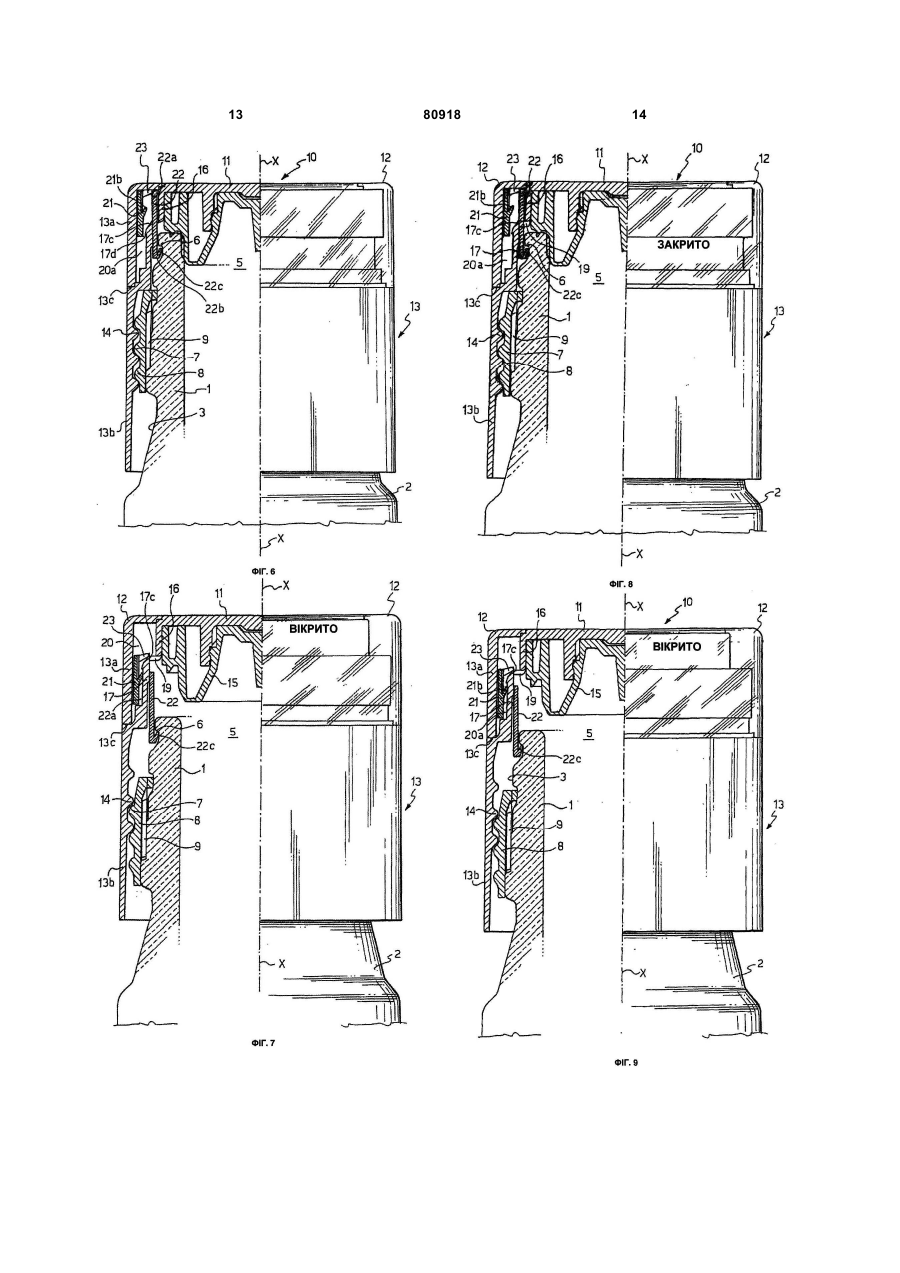

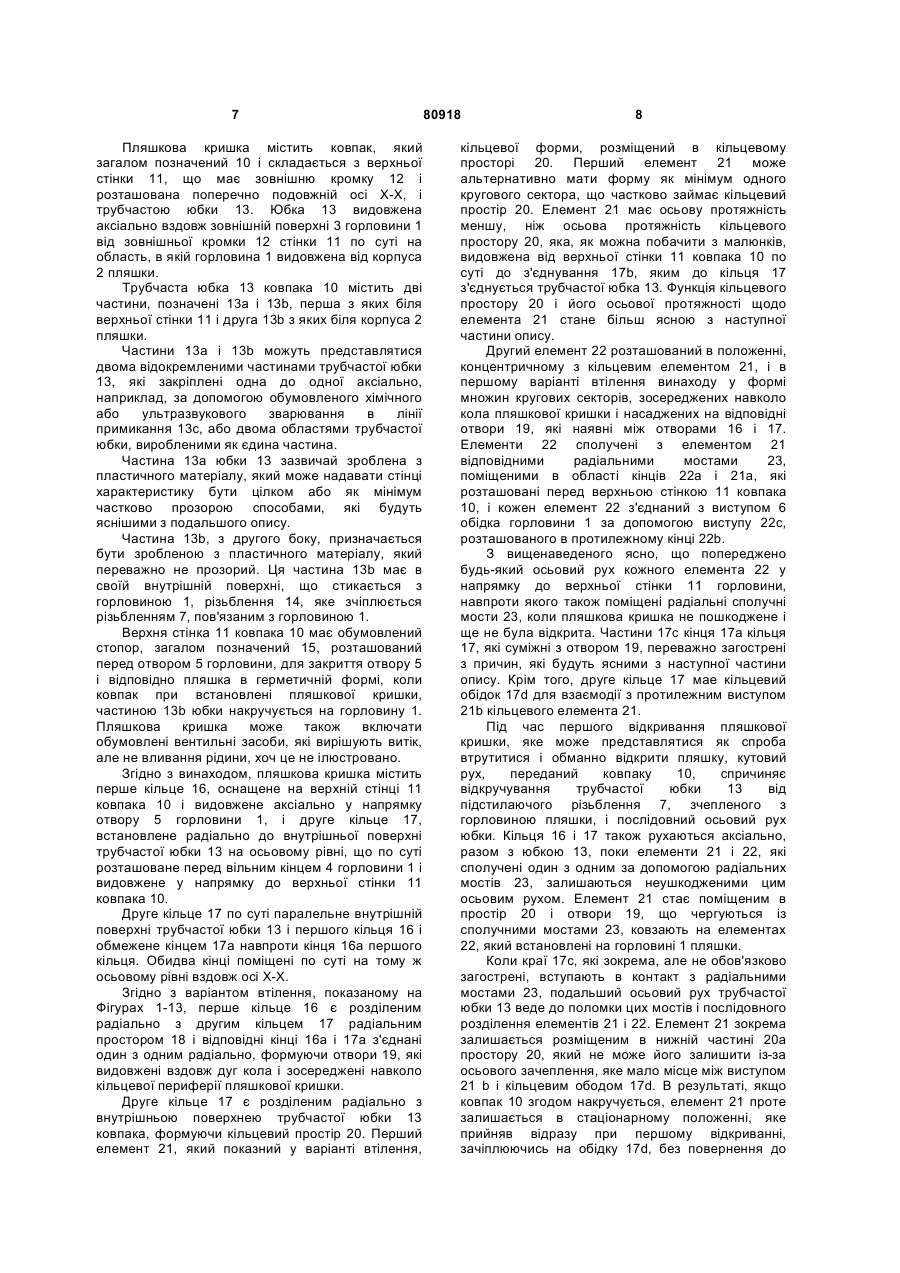

1. Пляшкова кришка з оптичним індикатором втручання для контейнерів для рідин, особливо для пляшок з алкогольним напоєм, що оснащена отвором (5), який відмежований вільним кінцем горловини (1), яка видовжена аксіально до корпусу (2) пляшки вздовж подовжньої осі (X-X), і яка має зовнішню поверхню, пляшкова кришка містить: ковпак (10), що має верхню стінку (11), розташовану поперечно повздовжній осі (Х-Х), і трубчасту юбку (13), сполучену з кромкою (12) верхньої стінки (11) і видовжену аксіально вздовж зовнішньої поверхні горловини (1) до корпусу пляшки, трубчаста юбка (13) має внутрішню різь (14), яка входить в контакт із зовнішньою різзю (7), що виконана на зовнішній поверхні горловини (1), верхня стінка (11) ковпака також оснащена засобами (15) для відкриття і закриття пляшки в результаті накручування і відкручування ковпака, яка відрізняється тим, що має перше кільце (16, 24), яке видовжене аксіально до отвору (5) горловини (1) і виконане на верхній стінці (11) ковпака, друге кільце (17, 27), встановлене радіально до внутрішньої поверхні трубчастої юбки (13) на осьовому рівні, що по суті розташоване перед вільним кінцем горловини (1) і видовжене у напрямку до верхньої стінки (11) ковпака, друге кільце (17, 27), що є по суті паралельним до внутрішньої поверхні трубчастої юбки (13) і до першого кільця (16, 24), але розділене радіально від юбки (13) кільцевим простором (20) і від першого кільця (16, 24) радіальним простором (18), перше кільце (16, 24) і друге кільце (17, 27) обмежені у відповідних протилежних кінцях, які розташовані по суті на такому ж осьовому рівні, принаймні один перший елемент (21, 31), розташований в кільцевому просторі (20) між 2 (19) 1 3 80918 4 аксіальним рухом як мінімум одного другого елемента (22) від першого положення, в якому знак, "ВІДКРИТО" невидимий до положення, в якому знак стає видимим. 5. Пляшкова кришка з оптичним індикатором втручання за п. 4, яка відрізняється тим, що містить засоби (21b, 17d) для утримання щонайменше одного першого елемента (21) в положенні, в якому знак стає видимим. 6. Пляшкова кришка з оптичним індикатором втручання за п. 5, яка відрізняється тим, що засоби для утримання принаймні одного першого елемента (21) в положенні, в якому знак стає видимим, містять засічку (21b), що виступає радіально з елементу (21) і повернута до другого кільця (17) і до верхньої стінки (11) ковпака, і кільцевий обідок (17d), сформований на другому кільці (17) та повернутий до елемента (21) засічки (21b), що виконаний з можливістю взаємодії з обідком (17d) в аксіальному напрямку. 7. Пляшкова кришка з оптичним індикатором втручання за одним з пп. 1-6, яка відрізняється тим, що видимий знак "ВІДКРИТО", який поєднаний із зовнішньою поверхнею першого кільця (16), може бути видимим радіально на зовнішній стороні першої частини трубчастої юбки (13) ковпака (10) через відповідно радіально і аксіально суміщену область, яка виконана з прозорого матеріалу. 8. Пляшкова кришка з оптичним індикатором втручання за пп. 1-6, яка відрізняється тим, що видимий знак "ВІДКРИТО" поєднаний із зовнішньою поверхнею принаймні одного першого елемента (21) і виконаний видимим, коли елемент (21) знаходиться у другому положенні, через відповідну прозору область трубчастої юбки (13) ковпака (10), радіально і аксіально суміщену з зазначеним елементом. 9. Пляшкова кришка з оптичним індикатором втручання за одним з пп. 1-3, яка відрізняється тим, що засоби для здійснення появи видимого знака "ВІДКРИТО", що вказує на те, що перше відкриття пляшкової кришки мало місце, містять речовину, яка може замінити його оптичні властивості, і яка включає принаймні один перший елемент (31), відвідну поверхню (26b), сформовану принаймні на одному другому елементі (26), відвідна поверхня (26b) може покриватися додатковою відвідною поверхнею (27а), сформованою на вільному кінці другого кільця (27), яке виконане радіально гнучким і розширеним радіально у напрямку до внутрішньої поверхні трубчастої юбки (13) ковпака (10) у результаті відносного осьового руху відвідних поверхонь (26b, 27а), спричиненого відкручуванням ковпака (10) під час першого відкривання пляшкової кришки, так що в результаті принаймні один перший елемент (31) змушений змінити оптичні характеристики, які видимі через вирівняну прозору область трубчастої юбки (13) ковпака. 10. Пляшкова кришка з оптичним індикатором втручання за п. 9, яка відрізняється тим, що як мінімум один перший елемент (31) включає речовину, яка замінює свій колір, коли її піддано стисненню, результуючий колір приймається як показник видимого знака "ВІДКРИТО". Даний винахід має відношення до пляшкової кришки з оптичним індикатором втручання для контейнерів для рідин, особливо для пляшок з алкогольним напоєм, оснащених отвором, відмежованим вільним кінцем горловини, яка видовжена аксіально від корпуса пляшки вздовж подовжньої осі, і який має зовнішню поверхню, пляшкова кришка містить: - ковпак, що має верхню стінку, розташовану поперечно до подовжньої осі, - трубчасту юбку, що з'єднана з краєм верхньої стінки і, видовжена аксіально вздовж зовнішньої поверхні горловини у напрямку до корпусу пляшки, трубчаста юбка, що оснащена внутрішнім різьбленням, яке зчіплює зовнішнє різьблення, оснащене на зовнішній поверхні горловини, - засоби для відкривання і закриття внутрішності пляшки в результаті накручування і відкручування ковпака, засоби оснащуються на верхній стінці ковпака. Як відомо, проблема оснащення свідчення втручання в пляшкову кришку пляшки, особливо в пляшки з високоякісними алкогольними напоями, досліджена у великій мірі, особливо у великомасштабному дистрибутивному комерційному секторі, в якому пляшки виставлені на полицях, розташованих в погано охоронних приміщеннях не може виключатися, що можливий потенційний клієнт відкриває пляшку а потім, замість того, щоб купити, повертає її на полицю і уходить. Ясно, що наступний клієнт, який не є обізнаним щодо відповідних дій, ризикує придбати пляшку, пляшкова кришка якої вже була відкрита а потім обманно наново закрита, і яка була залишена на полиці. Були винайдені і використані різні технічні рішення, щоб уникати цих ризиків і гарантувати клієнтам, що придбані вироби завжди непошкоджені; ці рішення переважно засновані на використанні ущільнення, яке розміщено на пляшкових кришках або ковпаках і яке, як тільки перше відкривання пляшкової кришки пляшки була виконано, не суцільне, доводячи покупцю, що пляшкова кришка вже була відкрита. Також були запропоновані технічні рішення, в яких попередньо відкритий стан вказаний засобами, які змінюють їх оптичний стан, коли вони піддані механічним діям, які відбуваються під час першого відкриття пляшкової кришки. Наприклад, такі засоби [описано в WO 02/090204 А1]. Згідно з технічним рішенням, описаним у вищенаведеному документі, пляшкова кришка має 5 корпус, в якому розташована капсула, що містить перший хімічний реактив і основу, що містить другий реактив. Перший реактив, що міститься в капсулі, має перше забарвлення і видимий через верхню стінку ковпака, яка виконана відповідно прозорою. Під час першого відкривання пляшкової кришки, осьовий рух частини ковпака спричиняє рух елемента конструкції пляшкової кришки, яке спричиняє стиснення, а потім поломку капсули і послідовне звільнення першого реактиву. Перший реактив реагує з другим реактивом, що міститься в основі, приводячи до необоротної колірної зміни, яка прийнята як сигнал, що перше відкривання мало місце, і яка видима з зовні пляшкової кришки, таким чином, щоб попередити покупця. Технічне рішення, розкрите у вищенаведеному документі, має незручність, що робить стан попереднього відкривання пляшкової кришки видимим через верхню стінку ковпака, який не може легко бачитися покупцю, особливо, якщо пляшки розміщені на верхніх полицях вітрини. Крім того, відколи реактив з капсули досягає реактиву з основи виключно самоплив, то будь-які дії відкривання, що виконується над пляшкою, яка тримається вверх дном, можуть бути шкідливими для досягнення бажаного ефекту. Нарешті, конструкції пляшкової кришки [описані в WO 01/090204], не гарантують, що, якщо пляшкова кришка видалена з горловини пляшки аксіально, відносний рух між елементами, які спричиняють поломку капсули і звільнення першого реактиву проте матимуть місце, в результаті чого пляшкова кришка могла б використовуватися багато разів. Інші подібні технічні рішення також [описані в WO 99/24329, в US-A-5,265,744, і в US-A4,480,760]. Зокрема, пляшкова кришка, [описана в US-A5,265,744] має мету створити стан попереднього відкривання пляшкової кришки, що також видимий з бокової сторони, але технічне рішення передбачає використання множини маленьких отворів у боковій стінці пляшкової кришки і використання світлового променя, випущеного портативною лампою для того, щоб дослідити через вищенаведені прорізи оптичні стани крихкої капсули, розташованої всередині пляшкової кришки. Беручи до уваги, що технічне рішення цього типу може використовуватися комерційним персоналом, щоб перевірити, які пляшки на полицях були відкриті, це явно не придатне для нормальних потенційних покупців. Об'єкт даного винаходу в тому, щоб забезпечити пляшкову кришку, що має оптичнийіндикатор, щоб показувати, чи мало місце перше відкривання, в якому знак, який показує відкривання, видимий із сторони через бокову стінку ковпака, в одній або більше точках ковпака, і стає видимим, навіть якщо пляшкова фишка примусово видалена з горловини пляшки аксіально або відкрита на пляшці, яка трималася вверх дном. 80918 6 Цей об'єкт досягнутий пляшковою фишкою вказаного типу у вступі і характеризується відповідно до доданої формули винаходу. Далі винахід буде описаний детальніше з посиланням на деякі варіанти втілення, яким віддається перевага, таким що ілюстрований за допомогою не обмежуючого прикладу на доданих малюнках, в яких: Фіг.1 показує перший варіант втілення пляшкової кришки згідно з винаходом, частково в подовжньому перерізі, і насаджену на горловину пляшки, в непошкодженому стані до першого відкривання, Фіг.2 - переріз, узятий за лінією ІІ-ІІ Фіг.1, Фіг.3 показує пляшкову кришку з Фіг.1 в стані, прийнятому після першого відкривання, Фіг.4 - переріз, узятий за лінією IV-IV Фіг.3, Фіг.5 показує пляшкову кришку з Фіг.1, відкриту і цілком видалену з горловини пляшки, Фіг.6 і 7 показують перший метод вказівки закритих і відкритих станів, з посиланням на пляшкову фишку, як наприклад, того ж типу, що й на Фіг.1, Фіг.8 і 9 показують другий метод вказівки закритих і відкритих станів, з посиланням на пляшкову фишку, як наприклад, такого ж типу, що й на Фіг.1, Фіг.10 і 11 показують третій метод вказівки закритих і відкритих станів, з посиланням на пляшкову кришку, як наприклад, того ж типу, що й на Фіг.1, Фіг.12 і 13 показують четвертий метод вказівки закритих і відкритих станів, з посиланням на пляшкову кришку, як наприклад, того ж типу, що й на Фіг.1, Фіг.14 показує другий варіант втілення пляшкової кришки згідно з винаходом, частково в подовжньому перерізі, і насаджену на горловину пляшки, в непошкодженому стані до першого відкривання, Фіг.15 - переріз, узятий за лінією XV-XV Фіг.14, Фіг.16 показує пляшкову кришку з Фіг.14 у стані, прийнятому після першого відкривання, Фіг.17 - переріз, узятий за лінією XVII-XVII Фіг.16, і Фіг.18 показує пляшкову кришку з Фіг.14, відкриту і цілком видалену з горловини пляшки. З посиланням на вищенаведені малюнки, горловину пляшки позначено 1 і корпус пляшки позначено 2. Горловина 1 видовжена вздовж корпусу 2 по подовжній осі Х-Х і має зовнішню поверхню 3. Вільний кінець 4 горловини 1 визначає отвір 5 і має кільцевий виступ 6 на зовнішній стороні. Зовнішня поверхня 3 горловини 1 має різьблення 7 в проміжній частині між вільним кінцем 4 і корпусом 2. Різьблення 7 може бути сформовано безпосередньо на самій поверхні або, як у варіанті втілення, показаному в малюнках, може бути нанесено на трубчастий рукав 8, насаджений на горловину 1 і крім того міцно встановлений обумовленими засобами, загалом позначений 9, який запобігає осьові і кутові переміщення. 7 Пляшкова кришка містить ковпак, який загалом позначений 10 і складається з верхньої стінки 11, що має зовнішню кромку 12 і розташована поперечно подовжній осі Х-Х, і трубчастою юбки 13. Юбка 13 видовжена аксіально вздовж зовнішній поверхні 3 горловини 1 від зовнішньої кромки 12 стінки 11 по суті на область, в якій горловина 1 видовжена від корпуса 2 пляшки. Трубчаста юбка 13 ковпака 10 містить дві частини, позначені 13а і 13b, перша з яких біля верхньої стінки 11 і друга 13b з яких біля корпуса 2 пляшки. Частини 13а і 13b можуть представлятися двома відокремленими частинами трубчастої юбки 13, які закріплені одна до одної аксіально, наприклад, за допомогою обумовленого хімічного або ультразвукового зварювання в лінії примикання 13с, або двома областями трубчастої юбки, виробленими як єдина частина. Частина 13а юбки 13 зазвичай зроблена з пластичного матеріалу, який може надавати стінці характеристику бути цілком або як мінімум частково прозорою способами, які будуть яснішими з подальшого опису. Частина 13b, з другого боку, призначається бути зробленою з пластичного матеріалу, який переважно не прозорий. Ця частина 13b має в своїй внутрішній поверхні, що стикається з горловиною 1, різьблення 14, яке зчіплюється різьбленням 7, пов'язаним з горловиною 1. Верхня стінка 11 ковпака 10 має обумовлений стопор, загалом позначений 15, розташований перед отвором 5 горловини, для закриття отвору 5 і відповідно пляшка в герметичній формі, коли ковпак при встановлені пляшкової кришки, частиною 13b юбки накручується на горловину 1. Пляшкова кришка може також включати обумовлені вентильні засоби, які вирішують витік, але не вливання рідини, хоч це не ілюстровано. Згідно з винаходом, пляшкова кришка містить перше кільце 16, оснащене на верхній стінці 11 ковпака 10 і видовжене аксіально у напрямку отвору 5 горловини 1, і друге кільце 17, встановлене радіально до внутрішньої поверхні трубчастої юбки 13 на осьовому рівні, що по суті розташоване перед вільним кінцем 4 горловини 1 і видовжене у напрямку до верхньої стінки 11 ковпака 10. Друге кільце 17 по суті паралельне внутрішній поверхні трубчастої юбки 13 і першого кільця 16 і обмежене кінцем 17а навпроти кінця 16а першого кільця. Обидва кінці поміщені по суті на тому ж осьовому рівні вздовж осі Х-Х. Згідно з варіантом втілення, показаному на Фігурах 1-13, перше кільце 16 є розділеним радіально з другим кільцем 17 радіальним простором 18 і відповідні кінці 16а і 17а з'єднані один з одним радіально, формуючи отвори 19, які видовжені вздовж дуг кола і зосереджені навколо кільцевої периферії пляшкової кришки. Друге кільце 17 є розділеним радіально з внутрішньою поверхнею трубчастої юбки 13 ковпака, формуючи кільцевий простір 20. Перший елемент 21, який показний у варіанті втілення, 80918 8 кільцевої форми, розміщений в кільцевому просторі 20. Перший елемент 21 може альтернативно мати форму як мінімум одного кругового сектора, що частково займає кільцевий простір 20. Елемент 21 має осьову протяжність меншу, ніж осьова протяжність кільцевого простору 20, яка, як можна побачити з малюнків, видовжена від верхньої стінки 11 ковпака 10 по суті до з'єднування 17b, яким до кільця 17 з'єднується трубчастої юбка 13. Функція кільцевого простору 20 і його осьової протяжності щодо елемента 21 стане більш ясною з наступної частини опису. Другий елемент 22 розташований в положенні, концентричному з кільцевим елементом 21, і в першому варіанті втілення винаходу у формі множин кругових секторів, зосереджених навколо кола пляшкової кришки і насаджених на відповідні отвори 19, які наявні між отворами 16 і 17. Елементи 22 сполучені з елементом 21 відповідними радіальними мостами 23, поміщеними в області кінців 22а і 21а, які розташовані перед верхньою стінкою 11 ковпака 10, і кожен елемент 22 з'єднаний з виступом 6 обідка горловини 1 за допомогою виступу 22с, розташованого в протилежному кінці 22b. З вищенаведеного ясно, що попереджено будь-який осьовий рух кожного елемента 22 у напрямку до верхньої стінки 11 горловини, навпроти якого також поміщені радіальні сполучні мости 23, коли пляшкова кришка не пошкоджене і ще не була відкрита. Частини 17с кінця 17а кільця 17, які суміжні з отвором 19, переважно загострені з причин, які будуть ясними з наступної частини опису. Крім того, друге кільце 17 мае кільцевий обідок 17d для взаємодії з протилежним виступом 21b кільцевого елемента 21. Під час першого відкривання пляшкової кришки, яке може представлятися як спроба втрутитися і обманно відкрити пляшку, кутовий рух, переданий ковпаку 10, спричиняє відкручування трубчастої юбки 13 від підстилаючого різьблення 7, зчепленого з горловиною пляшки, і послідовний осьовий рух юбки. Кільця 16 і 17 також рухаються аксіально, разом з юбкою 13, поки елементи 21 і 22, які сполучені один з одним за допомогою радіальних мостів 23, залишаються неушкодженими цим осьовим рухом. Елемент 21 стає поміщеним в простір 20 і отвори 19, що чергуються із сполучними мостами 23, ковзають на елементах 22, який встановлені на горловині 1 пляшки. Коли краї 17с, які зокрема, але не обов'язково загострені, вступають в контакт з радіальними мостами 23, подальший осьовий рух трубчастої юбки 13 веде до поломки цих мостів і послідовного розділення елементів 21 і 22. Елемент 21 зокрема залишається розміщеним в нижній частині 20а простору 20, який не може його залишити із-за осьового зачеплення, яке мало місце між виступом 21 b і кільцевим ободом 17d. В результаті, якщо ковпак 10 згодом накручується, елемент 21 проте залишається в стаціонарному положенні, яке прийняв відразу при першому відкриванні, зачіплюючись на обідку 17d, без повернення до 9 його початкового положення поблизу верхньої стінки 11. Якщо, наприклад, напис "ВІДКРИТО" ("OPEN") зчеплений з кільцем 16 на його стінці розташований радіально на зовнішній стороні пляшкової кришки, як показано на Фігурах 6 і 7, цей напис таким чином робиться видимим, як тільки має місце відкривання, коли елемент 21 залишається поставленим на якір в області 20а. Очевидно, що частина 13а трубчастої юбки 13 повинна бути зробленою з прозорого матеріалу, як мінімум в областях радіального розташування напису "ВІДКРИТО". Як показано на Фігурах 8 і 9, напис "ЗАКРИТО" ("CLOSED") також може бути доданим або використаним як альтернатива попередньому рішенню на радіальній зовнішній стінці кільця 17. Цей напис, який видимий, коли пляшкова кришка не пошкоджена, затінений елементом 21, коли пляшкова кришка відкрита і елемент 21 залишається поставленим на якір в області 20а, тому надаючи вказівку, що пляшкову кришку було відкрито. Символи або специфічні кольори можуть використовуватися як альтернатива написам або в їх комбінаціях. Крім того, як схематично показано на Фігурах 10 і 11, елемент 21 може бути оснащений написом "ВІДКРИТО", відтвореним на його радіальній зовні направленій стінці. Область частини 13а трубчастої юбки ковпака, яка розташована перед елементом 21, коли пляшкова кришка не пошкоджене, зроблена з не прозорого матеріалу або затінена, тоді як нижча частина сформована так, щоб бути прозорою. Після першого відкривання, рух ковпака 10 спричиняє елемент 21 бути розташованим перед прозорою областю юбки 13а, і тому спричиняє появу напису "ВІДКРИТО". Як показано на Фігурах 12 і 13, напис "ВІДКРИТО" може бути створений елементом 21 завдяки перфорації і може бути зроблений видимим контрастним кольором, оснащеним на підстилаючій стінці кільця 17, коли елемент 21 поміщений в простір 20 в результаті першого відкривання пляшкової кришки. З вищевикладеного опису і ілюстрацій розумітиметься, що елементи 21 і 22, разом з отвором 19 і радіальними мостами 23, утворюють істотні частини засобів для спричинення появи видимого знаку, що означатиме "ВІДКРИТО" на як мінімум частині трубчастої юбки 13 ковпака згідно з варіантом втілення винаходу, показаного на Фігурах 1, 2 і 3. Зокрема, може вбачатися, що навіть у випадку зробленого зусилля на видалення юбки 13 аксіально, структура пляшкової кришки згідно з винаходом проте спричинить поломку мостів 23, внаслідок їх зачеплення з загостреними краями 17с другого кільця 17, і рух елемента 21 в області 20а таким чином, що знак, який показує попередній стан відкривання пляшкової кришки, зробиться видимим. З посиланням на Фіг.14-18, розумітиметься, що винахід також може бути здійсненим за іншим 80918 10 варіантом втілення, в якому загальні структурні частини вказані такими ж посилальними цифрами, оскільки використані посилання на перший варіант втілення з Фіг.1-13. Відповідно до цього другого варіанту втілення, пляшкова фишка містить перше кільце 24, що виступає з верхньої стінки 11 ковпака 10 і розташована перед корпусом пляшки. Це кільце оснащене прорізами 25, зосередженими навколо кола і видовженими вздовж дуг круга. Відповідні елементи 26 мають форму дуг круга, що насаджені в прорізи 25, і видовжені аксіально, обмежені відповідними зігнутими виступами 26а, які аксіально зчіплюють кільцевий виступ 6 горловини 1. На кінці осі, віддаленому від кінця, що має виступ 26а, кожний елемент 26 має відвідну поверхню 26b, розташовану радіально до зовнішньої сторони ковпака. Відповідний зустрічний елемент 27, також у формі дуги круга і має відвідну поверхню 27а, що доповнюваною до поверхні 26b, розташований перед кожною дугоподібною поверхнею 26. Кожен дугоподібний елемент 27 переважно, але не обов'язково має осьові ребра 27b, виконані на поверхні, розташована радіально перед відповідним елементом 26. Також кожен елемент 27 гнучко сполучений на кінці 27с, звичайним шарнірним засобом 28, до скоби 29, видовженої радіально до внутрішньої поверхні юбки 13. Також кожен дугоподібний елемент 27 оснащений, на поверхні, розташованої радіально до частини 13а юбки 13, з виступом 27d, переважно, але необов'язково видовженим на повну дугоподібну ширину елемента 27. Трубчастий елемент 31 зроблений, наприклад, з матеріалу, який змінює свій колір, коли піддається стисненню, розміщений в кільцевому просторі 30, створеного між частиною 13а трубчастої юбки 13 і кожним дугоподібним елементом 27. Альтернативно, трубчастий елемент 31 може також просто складатися з дугоподібних частин, розташованих радіально перед елементами 27. Згідно з вищеописаною структурою, під час першого відкривання ковпака 10, осьовий рух трубчастої юбки 13 також викликає осьовий рух дугоподібних елементів 27 і трубчастого елемента 31, який підштовхується до вступу 27d поки радіальний рух елементів 27 у напрямку до частини 13а юбки 13 викличе зчеплення між протилежними відвідними поверхнями 26а і 27а. Цей останній радіальний рух стискає елемент 31 і тому змінює його початкове забарвлення. Якщо припустити, що частина 13а трубчастої юбки 13 прозора, і це початкове забарвлення елемента 31 вказує на непошкодженість пляшкової кришки, колір, який є наслідком зміни, прийнятий як знак, що вказує на стан "ВІДКРИТО". Альтернативно, трубчастий елемент 31 може в деякій мірі бути сформованим таким, що в результаті стиснення, зміна кольору має місце виключно відносно зумовлених областей таким чином, що напис "ВІДКРИТО" чи еквівалентний 11 алфавітний знак може з'явитися відносно цих областей. Також посилаючись на другий варіант втілення винаходу, зазначимо, що будь-яка спроба видалити трубчасту юбку 13 аксіально, так чи інакше вказує про радіальне роздавлювання елементів 27 і 31, спричиняючи появу знаку, що вказує на стан "ВІДКРИТО". Допускається, що можуть бути використані будь-які розміри і матеріали за умови, що вони є відповідними для досягнення вказаних цілей, винахід, як викладено вище визначений доданою формулою. 80918 12 13 80918 14 15 80918 16 17 80918 18
