Панель, зокрема панель для підлоги

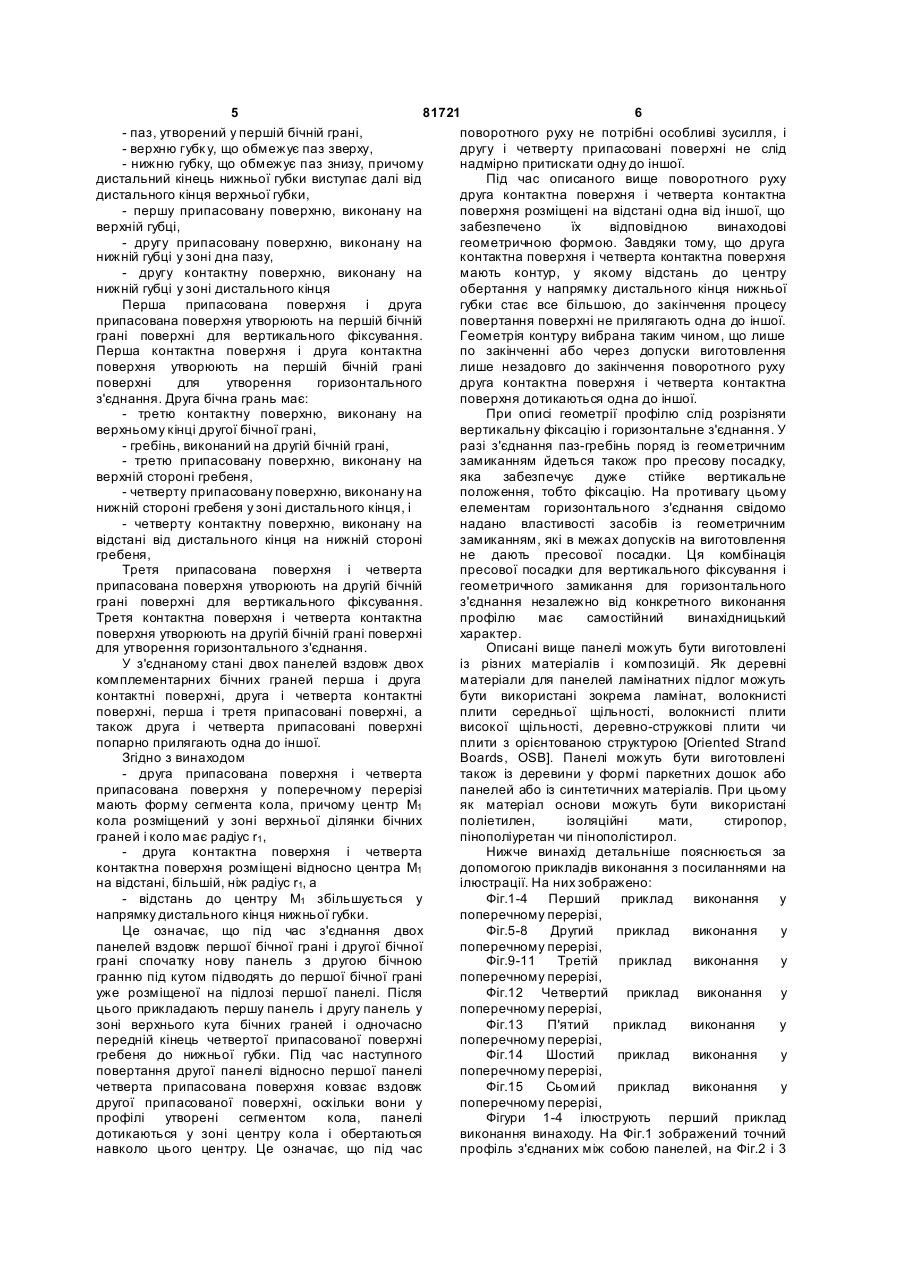

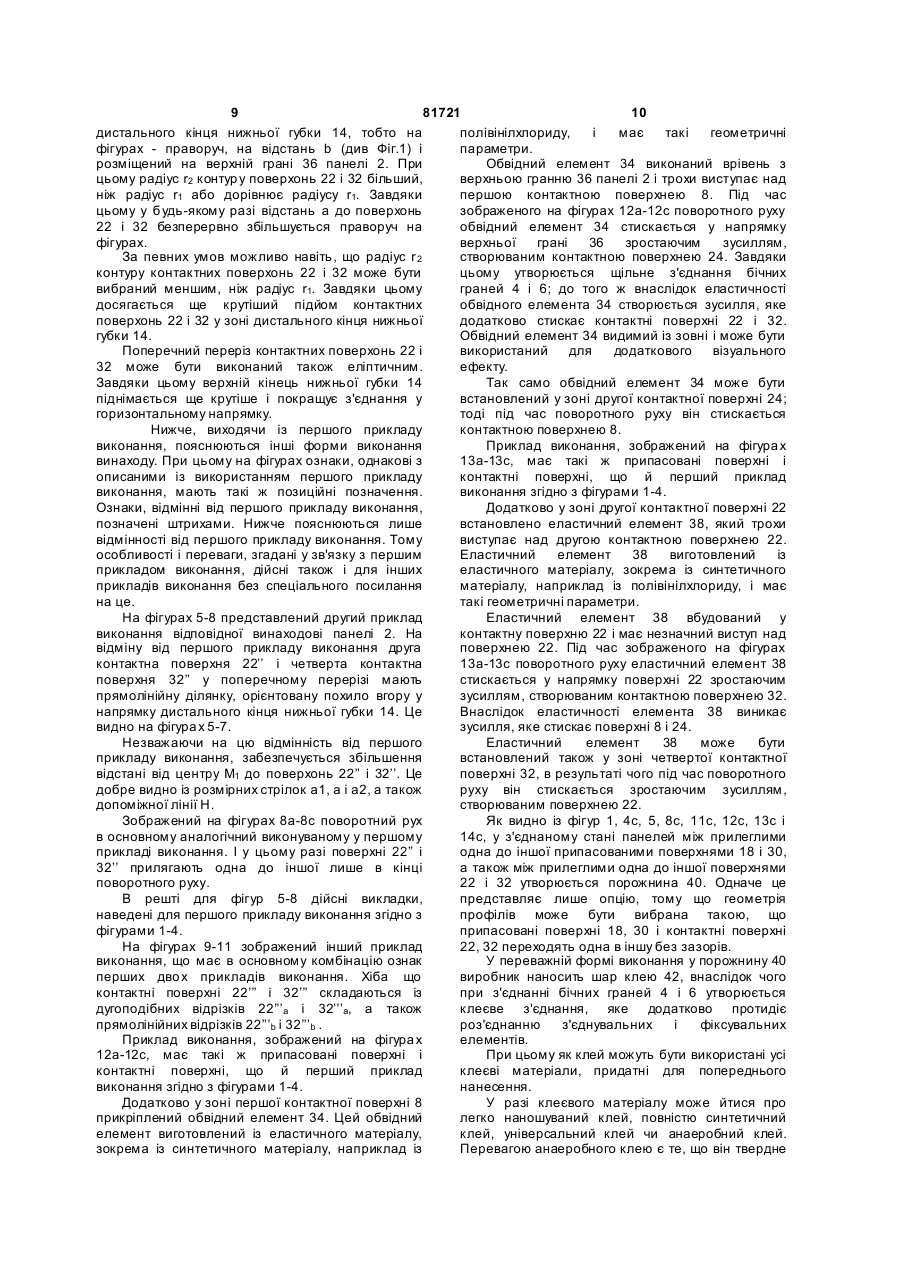

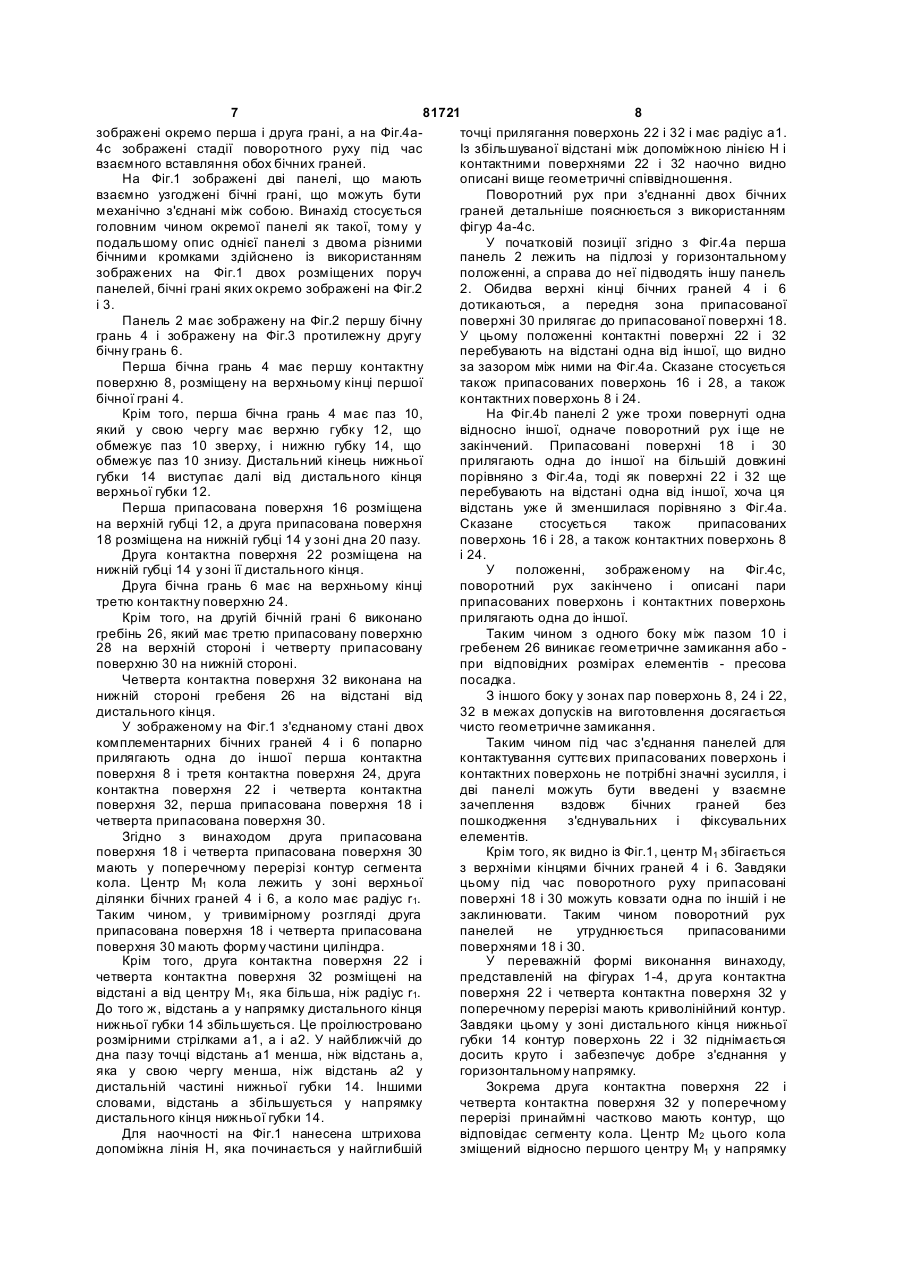

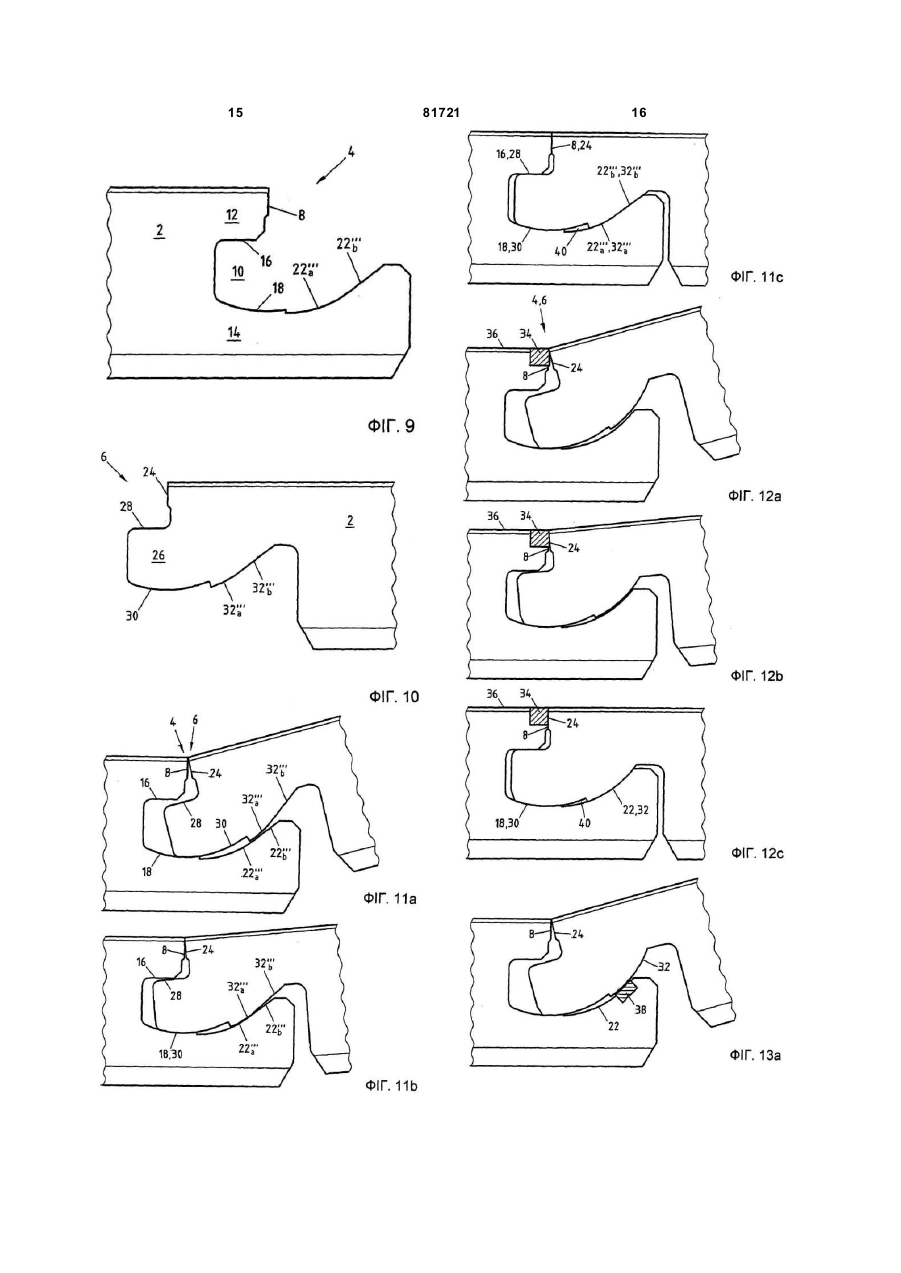

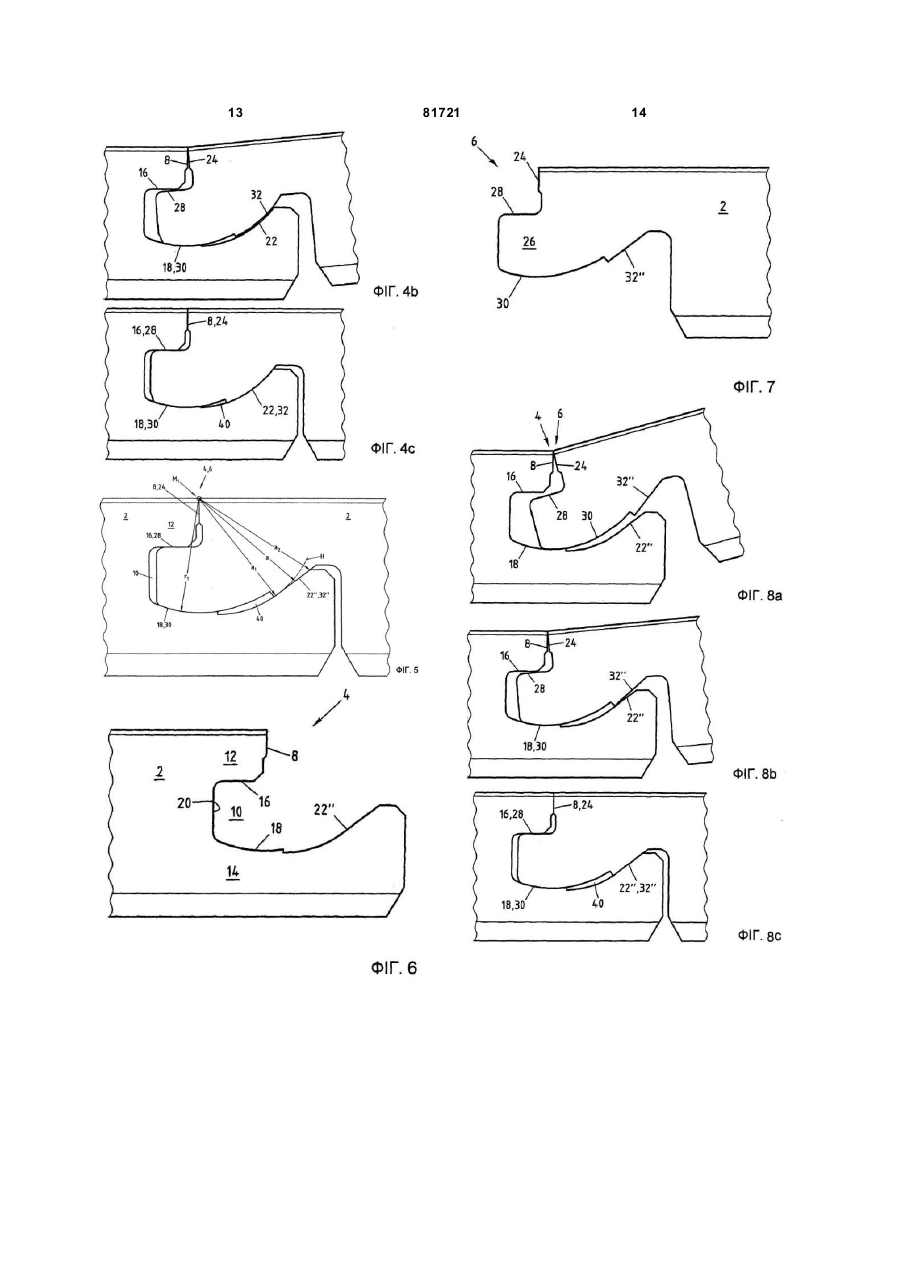

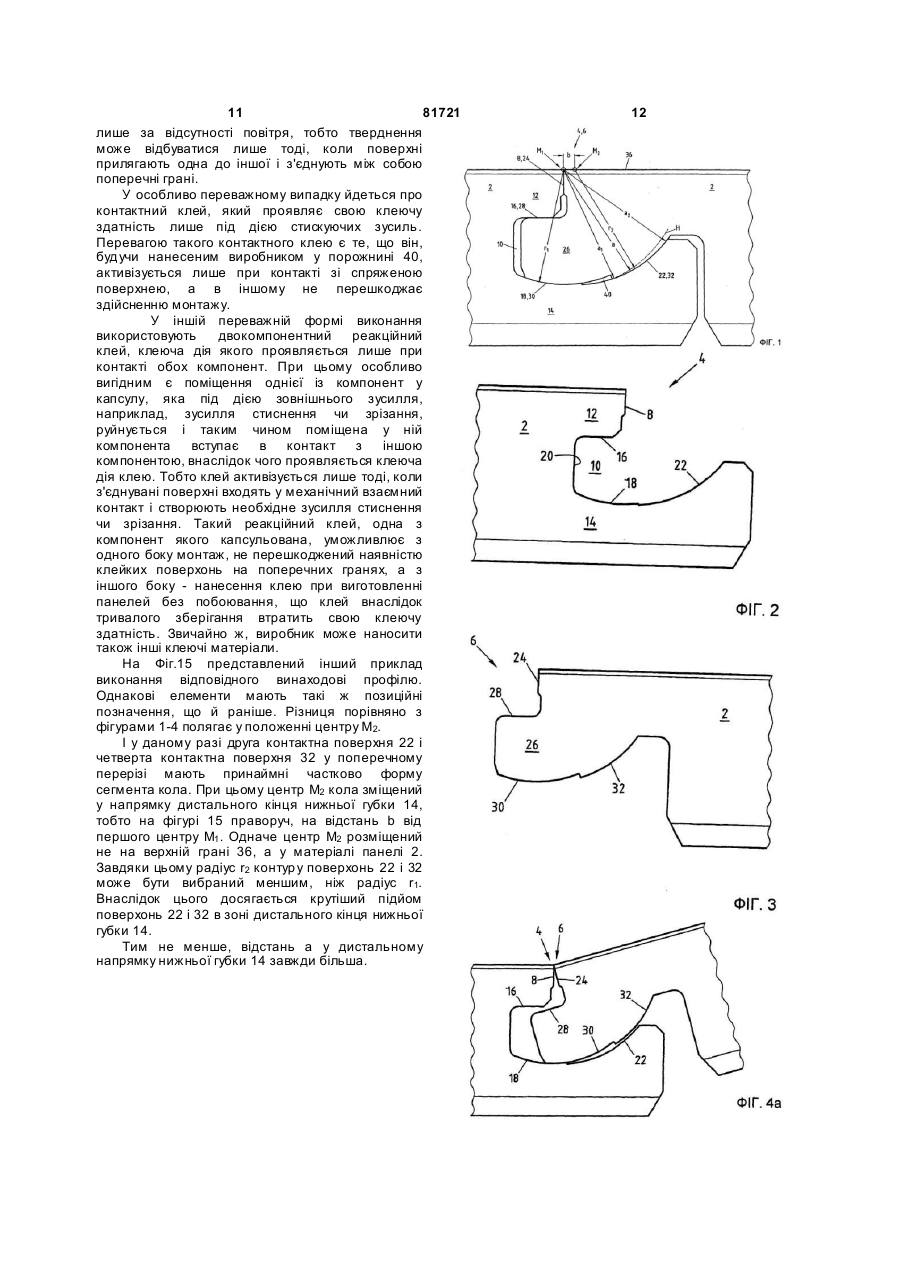

1. Панель, зокрема панель для підлоги, виконана з можливістю механічного з'єднання з аналогічними панелями, яка має першу бічну грань (4) і протилежну другу бічну грань (6), першу контактну поверхню (8), виконану на верхньому кінці першої бічної грані (4), паз (10), утворений у першій бічній грані (4), верхню губку (12), що обмежує паз (10) зверху, нижню губку (14), що обмежує паз (10) знизу, причому дистальний кінець нижньої губки (14) виступає далі від дистального кінця верхньої губки (12), першу припасовану поверхню (16), виконану на верхній губці (12), другу припасовану поверхню (18), виконану на нижній губці (14) у зоні дна (20) паза, другу контактну поверхню (22), виконану на нижній губці (14) у зоні дистального кінця, третю контактну поверхню (24), виконану на верхньому кінці другої бічної грані (6), гребінь (26), виконаний на другій бічній грані (6), третю припасовану поверхню (28), виконану на верхній стороні гребеня (26), четверту припасовану поверхню (30), виконану на нижній стороні гребеня (26) у зоні дистального кінця, і четверту контактну поверхню (32), виконану на відстані від дистального кінця на нижній стороні гребеня (26), причому у з'єднаному стані двох панелей вздовж двох комплементарних бічних граней (4, 6) перша контактна поверхня (8) і третя контактна поверхня 2 (19) 1 3 81721 4 контактна поверхня (32) у поперечному перерізі 14. Панель за одним із пп. 1-13, яка відрізняється принаймні частково мають прямолінійний контур. тим, що у зоні другої контактної поверхні (22) і/або 11. Панель за п. 1 або 2, яка відрізняється тим, у зоні четвертої контактної поверхні (32) що друга контактна поверхня (22) і четверта встановлений еластичний елемент (38), який контактна поверхня (32) у поперечному перерізі виступає над другою чи четвертою контактною мають прямолінійний контур, який у напрямку поверхнею (22, 32). дистального кінця нижньої губки (14) орієнтований 15. Панель за одним із пп. 1-14, яка відрізняється похило вгору. тим, що у з'єднаному стані між прилеглими одна 12. Панель за одним із пп. 1-11, яка відрізняється до іншої другою і четвертою припасованими тим, що у зоні першої контактної поверхні (8) або поверхнями (18, 30) і прилеглими одна до іншої другої контактної поверхні (24) закріплений другою і четвертою контактними поверхнями (22, обвідний елемент (34). 32) є порожнина (40). 13. Панель за п. 12, яка відрізняється тим, що 16. Панель за п. 15, яка відрізняється тим, що у обвідний елемент (34) виконаний врівень із порожнині (40) при виготовленні панелі нанесено верхньою гранню (36) панелі і виступає над шар клею (42). першою контактною поверхнею (8) чи над другою контактною поверхнею (24). Винахід стосується панелі, зокрема панелі для підлоги з ознаками обмежувальної частини пункту 1 формули винаходу, яка може бути механічно з'єднана з іншими панелями. Такі панелі використовують зазвичай для покриття підлоги, наприклад, паркет чи ламінатна підлога, або для обшивки стелі і стін. У всіх випадках окремі панелі механічним з'єднанням можуть бути об'єднані у плоску сукупність, завдяки чому можливе укладання панелей без клею чи додаткових механічних кріпильних елементів, наприклад, шур упів чи цвяхів. Перевагою таких панелей є зокрема те, що панелі укладаються без клею і тому можуть бути легко видалені. Панелі використовують переважно для настилання підлоги і виготовляють переважно із деревини. Панелі можуть бути використані також для інших застосувань, наприклад як стелеві чи настінні панелі. Із матеріалів рівня техніки [WO 94/26999 і WO 97/47834] відомі профілі, які мають з'єднання пазгребінь для вертикальної фіксації. Поряд з тим профілі мають горизонтальну фіксацію, для якої передбачено дві фіксувальні поверхні, як правило орієнтовані похило до поверхні панелей. Поверхні для горизонтального фіксування під час з'єднання зчіплюють між собою з використанням защіпок. При цьому процес защіпання означає, що фіксувальні елементи для горизонтального фіксування першої бічної грані першої панелі входять у контакт з фіксувальними поверхнями горизонтального фіксування другої бічної грані другої панелі. Внаслідок дотикання під час процесу з'єднання принаймні один елемент з'єднання відгинається, після чого відбувається заскакування, тобто випрямлення елемента. Тому при виконанні з'єднання необхідно подолати певний механічний опір, незалежно від того, здійснюється з'єднання шляхом горизонтального зустрічного зміщення панелей чи шляхом взаємного поворотного руху. Тому такі з'єднання називають защіпними. Із [WO 97/47834] відоме утворення такого з'єднання панелей із використанням силового замикання. Це означає що фіксувальні елементи у з'єднаному стані принаймні частково відігнуті і створюють стягувальне зусилля. Крім того, із [US 4,426,820] відоме з'єднання, що має профіль чистого геометричного замикання. У ньому при з'єднанні не відбувається відгинання з'єднувальних елементів, але не усувається взаємне прилягання елементів горизонтального з'єднання під час складання панелей. Зрештою використовують дуже точне припасовування елементів - як для вертикального фіксування за допомогою пазу і гребеня, так і для горизонтального з'єднання. Правда, це припасовування може бути погіршене тим, що під час з'єднання панелей виникають зусилля, які можуть деформувати особливо з'єднувальні елементи горизонтального з'єднання. Наслідком є погане припасовування. Тому в основу винаходу покладена задача розробки панелі в якій покращена точність припасовування як вертикального фіксування, так і горизонтального з'єднання. Згідно з винаходом вказана задача вирішена у панелі з наведеними родовими ознаками шляхом здійснення ознак відрізняльної частини пункту 1 формули винаходу. Ін ші вигідні форми виконання винаходу наведені у додаткових п унктах формули винаходу і де тальніше пояснені у описі. Відповідна винаходові панель згідно з пунктом 1 формули винаходу має такі ознаки. Як і усі прямокутні панелі, відповідна винаходові панель має першу бічн у грань і протилежну другу бічну грань. Хоча винахід стосується головним чином пари бічних граней, описані нижче профілі можуть бути застосовані на обох бічних гранях. При цьому профілі першої і другої бічних граней виконані комплементарними і можуть бути з'єднані між собою для утворення вертикального фіксування і горизонтального з'єднання. Нижче спочатку описується перша бічна грань, а потім - друга бічна грань. Перша бічна грань має: - першу контактну поверхню, виконану на верхньому кінці першої бічної грані, 5 81721 6 - паз, утворений у першій бічній грані, поворотного руху не потрібні особливі зусилля, і - верхню губк у, що обмежує паз зверху, другу і четверту припасовані поверхні не слід - нижню губку, що обмежує паз знизу, причому надмірно притискати одну до іншої. дистальний кінець нижньої губки виступає далі від Під час описаного вище поворотного руху дистального кінця верхньої губки, друга контактна поверхня і четверта контактна - першу припасовану поверхню, виконану на поверхня розміщені на відстані одна від іншої, що верхній губці, забезпечено їх відповідною винаходові - другу припасовану поверхню, виконану на геометричною формою. Завдяки тому, що друга нижній губці у зоні дна пазу, контактна поверхня і четверта контактна поверхня - другу контактну поверхню, виконану на мають контур, у якому відстань до центру нижній губці у зоні дистального кінця обертання у напрямку дистального кінця нижньої Перша припасована поверхня і друга губки стає все більшою, до закінчення процесу припасована поверхня утворюють на першій бічній повертання поверхні не прилягають одна до іншої. грані поверхні для вертикального фіксування. Геометрія контуру вибрана таким чином, що лише Перша контактна поверхня і друга контактна по закінченні або через допуски виготовлення поверхня утворюють на першій бічній грані лише незадовго до закінчення поворотного руху поверхні для утворення горизонтального друга контактна поверхня і четверта контактна з'єднання. Друга бічна грань має: поверхня дотикаються одна до іншої. - третю контактну поверхню, виконану на При описі геометрії профілю слід розрізняти верхньому кінці другої бічної грані, вертикальну фіксацію і горизонтальне з'єднання. У - гребінь, виконаний на другій бічній грані, разі з'єднання паз-гребінь поряд із геометричним - третю припасовану поверхню, виконану на замиканням йдеться також про пресову посадку, верхній стороні гребеня, яка забезпечує дуже стійке вертикальне - четверту припасовану поверхню, виконану на положення, тобто фіксацію. На противагу цьому нижній стороні гребеня у зоні дистального кінця, і елементам горизонтального з'єднання свідомо - четверту контактну поверхню, виконану на надано властивості засобів із геометричним відстані від дистального кінця на нижній стороні замиканням, які в межах допусків на виготовлення гребеня, не дають пресової посадки. Ця комбінація Третя припасована поверхня і четверта пресової посадки для вертикального фіксування і припасована поверхня утворюють на другій бічній геометричного замикання для горизонтального грані поверхні для вертикального фіксування. з'єднання незалежно від конкретного виконання Третя контактна поверхня і четверта контактна профілю має самостійний винахідницький поверхня утворюють на другій бічній грані поверхні характер. для утворення горизонтального з'єднання. Описані вище панелі можуть бути виготовлені У з'єднаному стані двох панелей вздовж двох із різних матеріалів і композицій. Як деревні комплементарних бічних граней перша і друга матеріали для панелей ламінатних підлог можуть контактні поверхні, друга і четверта контактні бути використані зокрема ламінат, волокнисті поверхні, перша і третя припасовані поверхні, а плити середньої щільності, волокнисті плити також друга і четверта припасовані поверхні високої щільності, деревно-стружкові плити чи попарно прилягають одна до іншої. плити з орієнтованою структурою [Oriented Strand Згідно з винаходом Boards, OSB]. Панелі можуть бути виготовлені - друга припасована поверхня і четверта також із деревини у формі паркетних дошок або припасована поверхня у поперечному перерізі панелей або із синтетичних матеріалів. При цьому мають форму сегмента кола, причому центр М1 як матеріал основи можуть бути використані кола розміщений у зоні верхньої ділянки бічних поліетилен, ізоляційні мати, стиропор, граней і коло має радіус r1 , пінополіуретан чи пінополістирол. - друга контактна поверхня і четверта Нижче винахід детальніше пояснюється за контактна поверхня розміщені відносно центра М1 допомогою прикладів виконання з посиланнями на на відстані, більшій, ніж радіус r1, a ілюстрації. На них зображено: - відстань до центру М1 збільшується у Фіг.1-4 Перший приклад виконання у напрямку дистального кінця нижньої губки. поперечному перерізі, Це означає, що під час з'єднання двох Фіг.5-8 Другий приклад виконання у панелей вздовж першої бічної грані і другої бічної поперечному перерізі, грані спочатку нову панель з другою бічною Фіг.9-11 Третій приклад виконання у гранню під кутом підводять до першої бічної грані поперечному перерізі, уже розміщеної на підлозі першої панелі. Після Фіг.12 Четвертий приклад виконання у цього прикладають першу панель і другу панель у поперечному перерізі, зоні верхнього кута бічних граней і одночасно Фіг.13 П'ятий приклад виконання у передній кінець четвертої припасованої поверхні поперечному перерізі, гребеня до нижньої губки. Під час наступного Фіг.14 Шостий приклад виконання у повертання другої панелі відносно першої панелі поперечному перерізі, четверта припасована поверхня ковзає вздовж Фіг.15 Сьомий приклад виконання у другої припасованої поверхні, оскільки вони у поперечному перерізі, профілі утворені сегментом кола, панелі Фігури 1-4 ілюструють перший приклад дотикаються у зоні центру кола і обертаються виконання винаходу. На Фіг.1 зображений точний навколо цього центру. Це означає, що під час профіль з'єднаних між собою панелей, на Фіг.2 і 3 7 81721 8 зображені окремо перша і друга грані, а на Фіг.4аточці прилягання поверхонь 22 і 32 і має радіус а1. 4с зображені стадії поворотного руху під час Із збільшуваної відстані між допоміжною лінією Η і взаємного вставляння обох бічних граней. контактними поверхнями 22 і 32 наочно видно На Фіг.1 зображені дві панелі, що мають описані вище геометричні співвідношення. взаємно узгоджені бічні грані, що можуть бути Поворотний рух при з'єднанні двох бічних механічно з'єднані між собою. Винахід стосується граней детальніше пояснюється з використанням головним чином окремої панелі як такої, тому у фігур 4а-4с. подальшому опис однієї панелі з двома різними У початковій позиції згідно з Фіг.4а перша бічними кромками здійснено із використанням панель 2 лежить на підлозі у горизонтальному зображених на Фіг.1 двох розміщених поруч положенні, а справа до неї підводять іншу панель панелей, бічні грані яких окремо зображені на Фіг.2 2. Обидва верхні кінці бічних граней 4 і 6 і 3. дотикаються, а передня зона припасованої Панель 2 має зображену на Фіг.2 першу бічну поверхні 30 прилягає до припасованої поверхні 18. грань 4 і зображену на Фіг.3 протилежну другу У цьому положенні контактні поверхні 22 і 32 бічну грань 6. перебувають на відстані одна від іншої, що видно Перша бічна грань 4 має першу контактну за зазором між ними на Фіг.4а. Сказане стосується поверхню 8, розміщену на верхньому кінці першої також припасованих поверхонь 16 і 28, а також бічної грані 4. контактних поверхонь 8 і 24. Крім того, перша бічна грань 4 має паз 10, На Фіг.4b панелі 2 уже трохи повернуті одна який у свою чергу має верхню губк у 12, що відносно іншої, одначе поворотний рух і ще не обмежує паз 10 зверху, і нижню губку 14, що закінчений. Припасовані поверхні 18 і 30 обмежує паз 10 знизу. Дистальний кінець нижньої прилягають одна до іншої на більшій довжині губки 14 виступає далі від дистального кінця порівняно з Фіг.4а, тоді як поверхні 22 і 32 ще верхньої губки 12. перебувають на відстані одна від іншої, хоча ця Перша припасована поверхня 16 розміщена відстань уже й зменшилася порівняно з Фіг.4а. на верхній губці 12, а друга припасована поверхня Сказане стосується також припасованих 18 розміщена на нижній губці 14 у зоні дна 20 пазу. поверхонь 16 і 28, а також контактних поверхонь 8 Друга контактна поверхня 22 розміщена на і 24. нижній губці 14 у зоні її дистального кінця. У положенні, зображеному на Фіг.4с, Друга бічна грань 6 має на верхньому кінці поворотний рух закінчено і описані пари третю контактну поверхню 24. припасованих поверхонь і контактних поверхонь Крім того, на другій бічній грані 6 виконано прилягають одна до іншої. гребінь 26, який має третю припасовану поверхню Таким чином з одного боку між пазом 10 і 28 на верхній стороні і четверту припасовану гребенем 26 виникає геометричне замикання або поверхню 30 на нижній стороні. при відповідних розмірах елементів - пресова Четверта контактна поверхня 32 виконана на посадка. нижній стороні гребеня 26 на відстані від З іншого боку у зонах пар поверхонь 8, 24 і 22, дистального кінця. 32 в межах допусків на виготовлення досягається У зображеному на Фіг.1 з'єднаному стані двох чисто геометричне замикання. комплементарних бічних граней 4 і 6 попарно Таким чином під час з'єднання панелей для прилягають одна до іншої перша контактна контактування суттєвих припасованих поверхонь і поверхня 8 і третя контактна поверхня 24, друга контактних поверхонь не потрібні значні зусилля, і контактна поверхня 22 і четверта контактна дві панелі можуть бути введені у взаємне поверхня 32, перша припасована поверхня 18 і зачеплення вздовж бічних граней без четверта припасована поверхня 30. пошкодження з'єднувальних і фіксувальних Згідно з винаходом друга припасована елементів. поверхня 18 і четверта припасована поверхня 30 Крім того, як видно із Фіг.1, центр М1 збігається мають у поперечному перерізі контур сегмента з верхніми кінцями бічних граней 4 і 6. Завдяки кола. Центр М1 кола лежить у зоні верхньої цьому під час поворотного руху припасовані ділянки бічних граней 4 і 6, а коло має радіус r1. поверхні 18 і 30 можуть ковзати одна по іншій і не Таким чином, у тривимірному розгляді друга заклинювати. Таким чином поворотний рух припасована поверхня 18 і четверта припасована панелей не утруднюється припасованими поверхня 30 мають форму частини циліндра. поверхнями 18 і 30. Крім того, друга контактна поверхня 22 і У переважній формі виконання винаходу, четверта контактна поверхня 32 розміщені на представленій на фігурах 1-4, др уга контактна відстані а від центру М1, яка більша, ніж радіус r1. поверхня 22 і четверта контактна поверхня 32 у До того ж, відстань а у напрямку дистального кінця поперечному перерізі мають криволінійний контур. нижньої губки 14 збільшується. Це проілюстровано Завдяки цьому у зоні дистального кінця нижньої розмірними стрілками а1, а і а2. У найближчій до губки 14 контур поверхонь 22 і 32 піднімається дна пазу точці відстань а1 менша, ніж відстань а, досить круто і забезпечує добре з'єднання у яка у свою чергу менша, ніж відстань а2 у горизонтальному напрямку. дистальній частині нижньої губки 14. Іншими Зокрема друга контактна поверхня 22 і словами, відстань а збільшується у напрямку четверта контактна поверхня 32 у поперечному дистального кінця нижньої губки 14. перерізі принаймні частково мають контур, що Для наочності на Фіг.1 нанесена штрихова відповідає сегменту кола. Центр М2 цього кола допоміжна лінія Н, яка починається у найглибшій зміщений відносно першого центру М1 у напрямку 9 81721 10 дистального кінця нижньої губки 14, тобто на полівінілхлориду, і має такі геометричні фігурах - праворуч, на відстань b (див Фіг.1) і параметри. розміщений на верхній грані 36 панелі 2. При Обвідний елемент 34 виконаний врівень з цьому радіус r2 контур у поверхонь 22 і 32 більший, верхньою гранню 36 панелі 2 і трохи виступає над ніж радіус r1 або дорівнює радіусу r1. Завдяки першою контактною поверхнею 8. Під час цьому у будь-якому разі відстань а до поверхонь зображеного на фігурах 12а-12с поворотного руху 22 і 32 безперервно збільшується праворуч на обвідний елемент 34 стискається у напрямку фігурах. верхньої грані 36 зростаючим зусиллям, За певних умов можливо навіть, що радіус r 2 створюваним контактною поверхнею 24. Завдяки контуру контактних поверхонь 22 і 32 може бути цьому утворюється щільне з'єднання бічних вибраний меншим, ніж радіус r1. Завдяки цьому граней 4 і 6; до того ж внаслідок еластичності досягається ще крутіший підйом контактних обвідного елемента 34 створюється зусилля, яке поверхонь 22 і 32 у зоні дистального кінця нижньої додатково стискає контактні поверхні 22 і 32. губки 14. Обвідний елемент 34 видимий із зовні і може бути Поперечний переріз контактних поверхонь 22 і використаний для додаткового візуального 32 може бути виконаний також еліптичним. ефекту. Завдяки цьому верхній кінець нижньої губки 14 Так само обвідний елемент 34 може бути піднімається ще крутіше і покращує з'єднання у встановлений у зоні другої контактної поверхні 24; горизонтальному напрямку. тоді під час поворотного руху він стискається Нижче, виходячи із першого прикладу контактною поверхнею 8. виконання, пояснюються інші форми виконання Приклад виконання, зображений на фігура х винаходу. При цьому на фігурах ознаки, однакові з 13а-13с, має такі ж припасовані поверхні і описаними із використанням першого прикладу контактні поверхні, що й перший приклад виконання, мають такі ж позиційні позначення. виконання згідно з фігурами 1-4. Ознаки, відмінні від першого прикладу виконання, Додатково у зоні другої контактної поверхні 22 позначені штрихами. Нижче пояснюються лише встановлено еластичний елемент 38, який трохи відмінності від першого прикладу виконання. Тому виступає над другою контактною поверхнею 22. особливості і переваги, згадані у зв'язку з першим Еластичний елемент 38 виготовлений із прикладом виконання, дійсні також і для інших еластичного матеріалу, зокрема із синтетичного прикладів виконання без спеціального посилання матеріалу, наприклад із полівінілхлориду, і має на це. такі геометричні параметри. На фігурах 5-8 представлений другий приклад Еластичний елемент 38 вбудований у виконання відповідної винаходові панелі 2. На контактну поверхню 22 і має незначний виступ над відміну від першого прикладу виконання друга поверхнею 22. Під час зображеного на фігурах контактна поверхня 22’’ і четверта контактна 13а-13с поворотного руху еластичний елемент 38 поверхня 32’’ у поперечному перерізі мають стискається у напрямку поверхні 22 зростаючим прямолінійну ділянку, орієнтовану похило вгору у зусиллям, створюваним контактною поверхнею 32. напрямку дистального кінця нижньої губки 14. Це Внаслідок еластичності елемента 38 виникає видно на фігура х 5-7. зусилля, яке стискає поверхні 8 і 24. Незважаючи на цю відмінність від першого Еластичний елемент 38 може бути прикладу виконання, забезпечується збільшення встановлений також у зоні четвертої контактної відстані від центру М1 до поверхонь 22’’ і 32’’. Це поверхні 32, в результаті чого під час поворотного добре видно із розмірних стрілок а1, а і а2, а також руху він стискається зростаючим зусиллям, допоміжної лінії Н. створюваним поверхнею 22. Зображений на фігурах 8а-8с поворотний рух Як видно із фігур 1, 4с, 5, 8с, 11с, 12с, 13с і в основному аналогічний виконуваному у першому 14с, у з'єднаному стані панелей між прилеглими прикладі виконання. І у цьому разі поверхні 22’’ і одна до іншої припасованими поверхнями 18 і 30, 32’’ прилягають одна до іншої лише в кінці а також між прилеглими одна до іншої поверхнями поворотного руху. 22 і 32 утворюється порожнина 40. Одначе це В решті для фігур 5-8 дійсні викладки, представляє лише опцію, тому що геометрія наведені для першого прикладу виконання згідно з профілів може бути вибрана такою, що фігурами 1-4. припасовані поверхні 18, 30 і контактні поверхні На фігурах 9-11 зображений інший приклад 22, 32 переходять одна в іншу без зазорів. виконання, що має в основному комбінацію ознак У переважній формі виконання у порожнину 40 перших дво х прикладів виконання. Хіба що виробник наносить шар клею 42, внаслідок чого контактні поверхні 22’’’ і 32’’’ складаються із при з'єднанні бічних граней 4 і 6 утворюється дугоподібних відрізків 22’’’a і 32’’’а, а також клеєве з'єднання, яке додатково протидіє прямолінійних відрізків 22’’’b і 32’’’b . роз'єднанню з'єднувальних і фіксувальних Приклад виконання, зображений на фігура х елементів. 12а-12с, має такі ж припасовані поверхні і При цьому як клей можуть бути використані усі контактні поверхні, що й перший приклад клеєві матеріали, придатні для попереднього виконання згідно з фігурами 1-4. нанесення. Додатково у зоні першої контактної поверхні 8 У разі клеєвого матеріалу може йтися про прикріплений обвідний елемент 34. Цей обвідний легко наношуваний клей, повністю синтетичний елемент виготовлений із еластичного матеріалу, клей, універсальний клей чи анаеробний клей. зокрема із синтетичного матеріалу, наприклад із Перевагою анаеробного клею є те, що він твердне 11 81721 лише за відсутності повітря, тобто тверднення може відбуватися лише тоді, коли поверхні прилягають одна до іншої і з'єднують між собою поперечні грані. У особливо переважному випадку йдеться про контактний клей, який проявляє свою клеючу здатність лише під дією стискуючих зусиль. Перевагою такого контактного клею є те, що він, будучи нанесеним виробником у порожнині 40, активізується лише при контакті зі спряженою поверхнею, а в іншому не перешкоджає здійсненню монтажу. У іншій переважній формі виконання використовують двокомпонентний реакційний клей, клеюча дія якого проявляється лише при контакті обох компонент. При цьому особливо вигідним є поміщення однієї із компонент у капсулу, яка під дією зовнішнього зусилля, наприклад, зусилля стиснення чи зрізання, руйнується і таким чином поміщена у ній компонента вступає в контакт з іншою компонентою, внаслідок чого проявляється клеюча дія клею. Тобто клей активізується лише тоді, коли з'єднувані поверхні входять у механічний взаємний контакт і створюють необхідне зусилля стиснення чи зрізання. Такий реакційний клей, одна з компонент якого капсульована, уможливлює з одного боку монтаж, не перешкоджений наявністю клейких поверхонь на поперечних гранях, а з іншого боку - нанесення клею при виготовленні панелей без побоювання, що клей внаслідок тривалого зберігання втратить свою клеючу здатність. Звичайно ж, виробник може наносити також інші клеючі матеріали. На Фіг.15 представлений інший приклад виконання відповідного винаходові профілю. Однакові елементи мають такі ж позиційні позначення, що й раніше. Різниця порівняно з фігурами 1-4 полягає у положенні центру М2. І у даному разі друга контактна поверхня 22 і четверта контактна поверхня 32 у поперечному перерізі мають принаймні частково форму сегмента кола. При цьому центр М2 кола зміщений у напрямку дистального кінця нижньої губки 14, тобто на фігурі 15 праворуч, на відстань b від першого центру М1 . Одначе центр М2 розміщений не на верхній грані 36, а у матеріалі панелі 2. Завдяки цьому радіус r2 контур у поверхонь 22 і 32 може бути вибраний меншим, ніж радіус r1. Внаслідок цього досягається крутіший підйом поверхонь 22 і 32 в зоні дистального кінця нижньої губки 14. Тим не менше, відстань а у дистальному напрямку нижньої губки 14 завжди більша. 12 13 81721 14 15 81721 16 17 81721 18
