Покриття для підлоги (варіанти) та панель для настилання покриття для підлоги

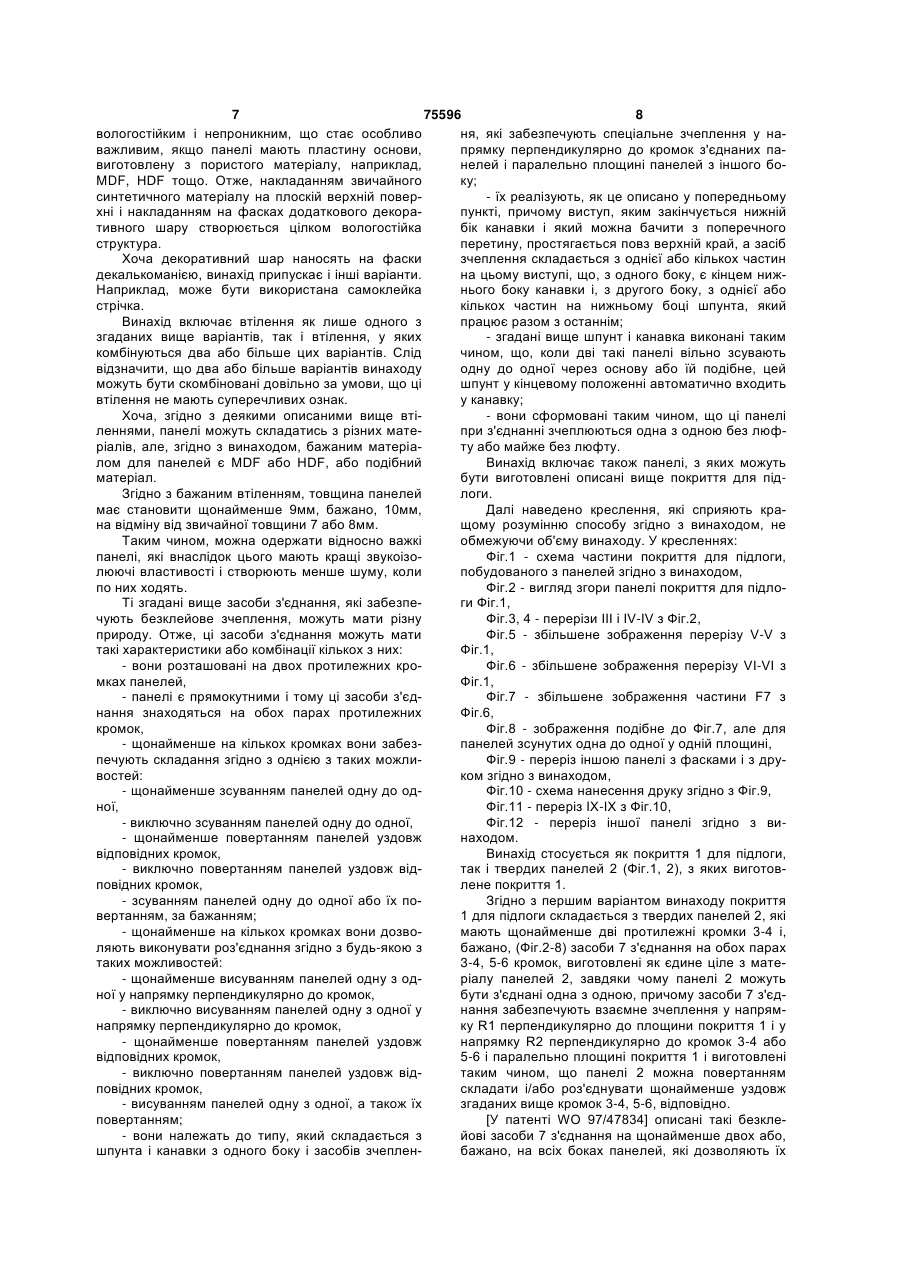

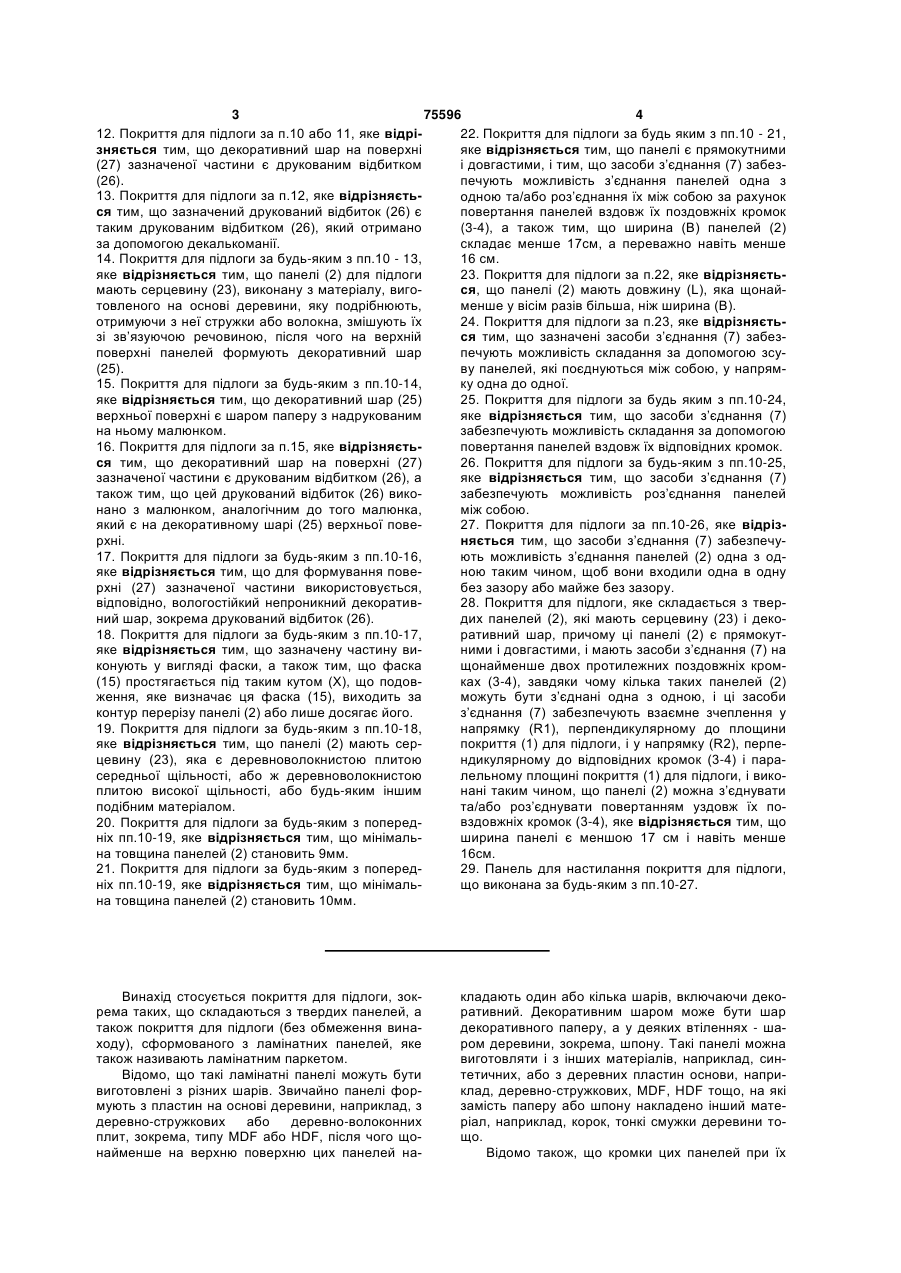

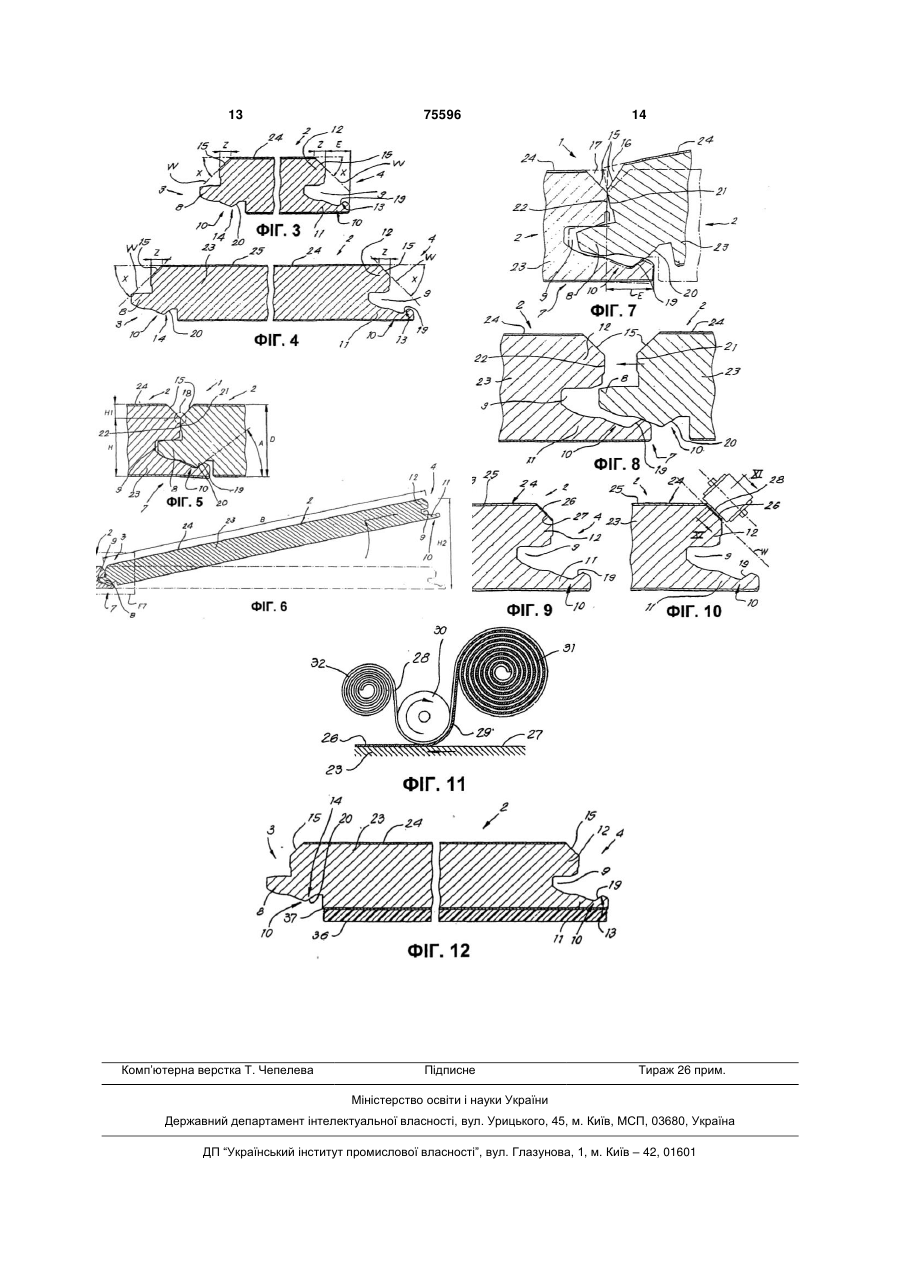

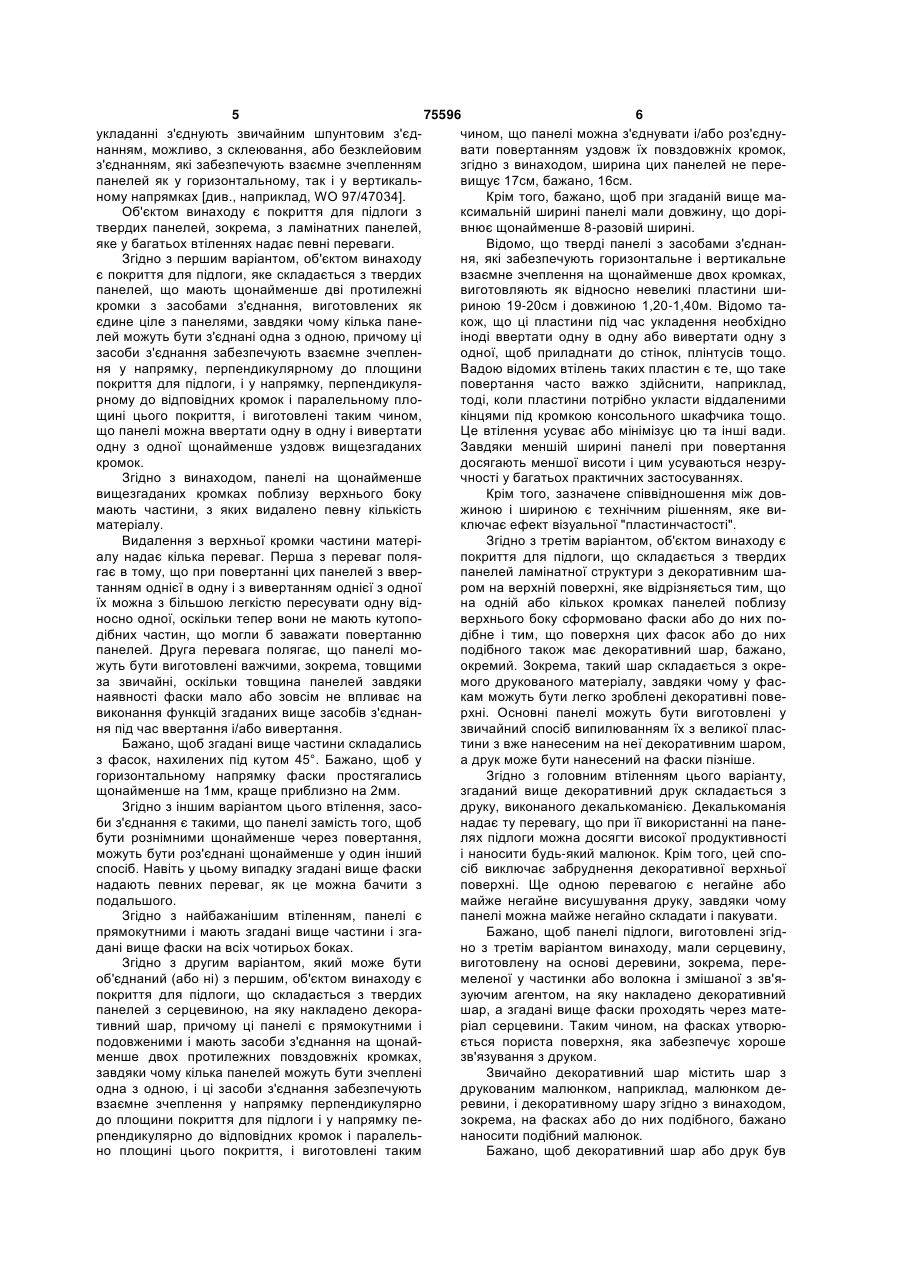

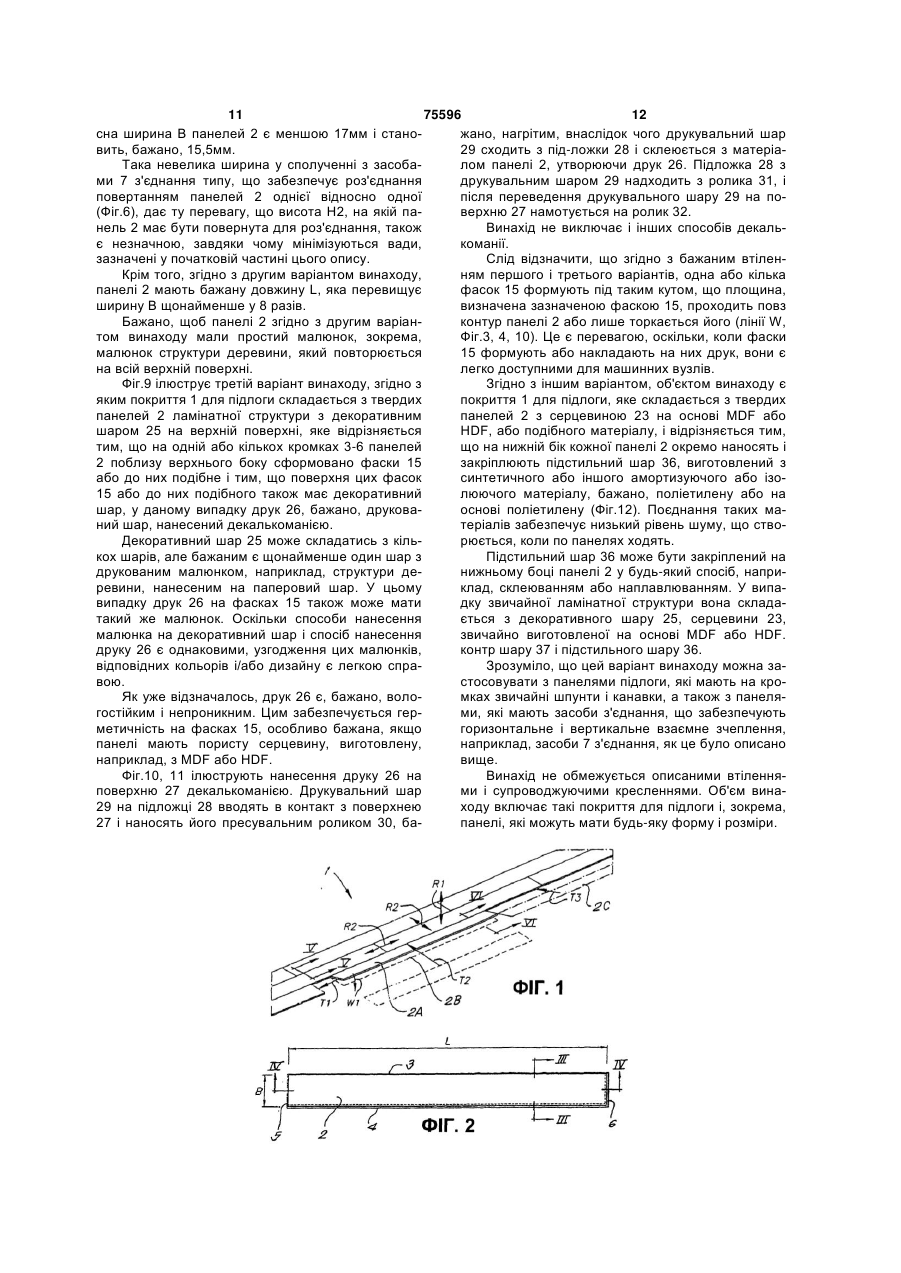

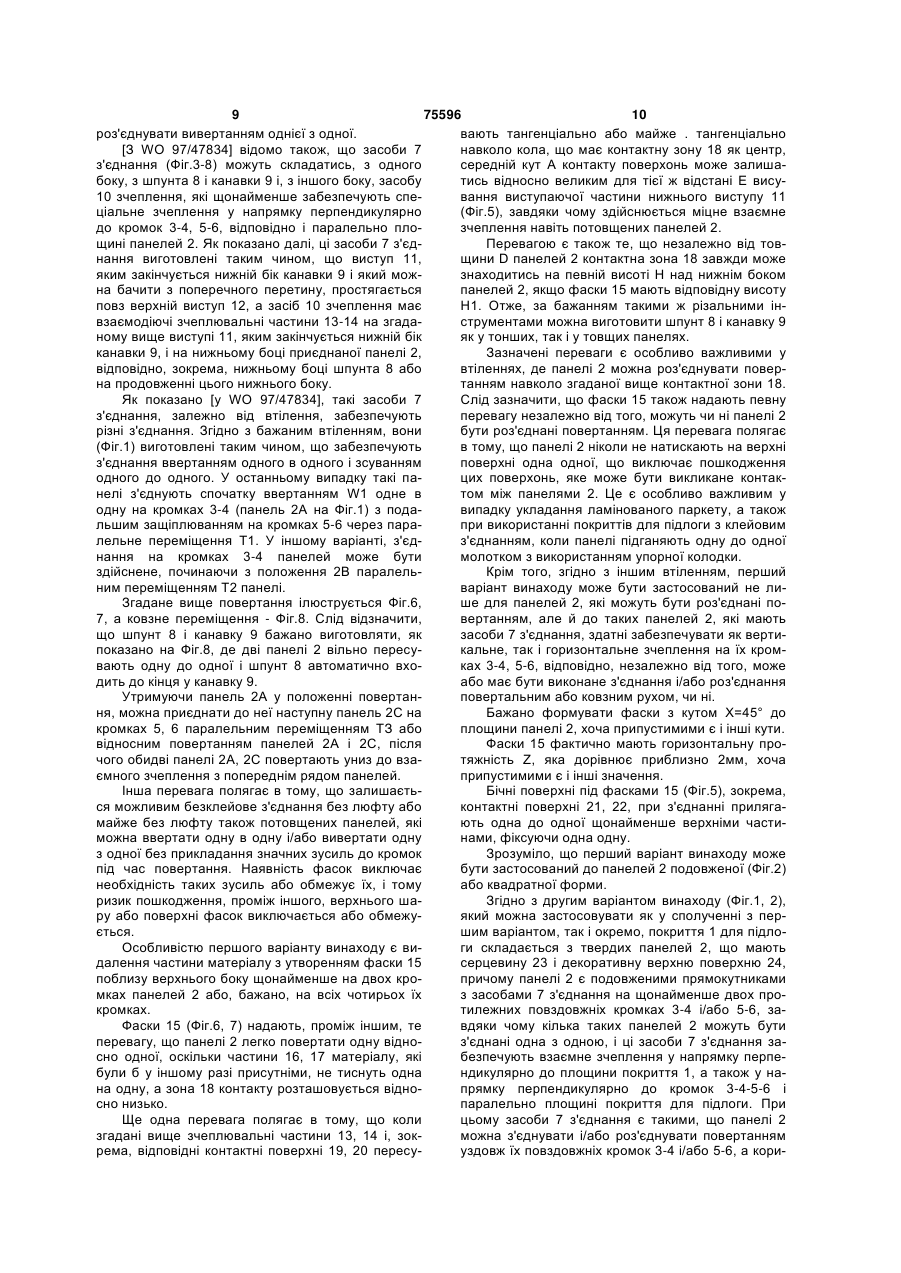

1. Покриття для підлоги, що складається з твердих шаруватих панелей (2), які мають серцевину (23) і друкований декоративний шар (25), який знаходиться з верхнього боку панелей, причому ці панелі (2) обладнано щонайменше на двох протилежних кромках (3-4, 5-6) засобами з'єднання (7), виконаними як єдине ціле з панелями (2), таким чином, що декілька таких панелей (2) при цьому можуть взаємно з'єднуватися одна з одною, причому засоби з'єднання (7) забезпечують фіксацію у напрямку (R1), перпендикулярному до площини покриття (1) для підлоги, а також у напрямку (R2), перпендикулярному до відповідних кромок (3-4, 5-6) і паралельному площині покриття (1) для підлоги, при цьому засоби з'єднання (7) виконано таким чином, що панелі (2) можна повертати у напрямку одна до одної та/або у напрямку одна від одної щонайменше уздовж вищезгаданих кромок (3-4, 5-6), яке відрізняється тим, що панелі (2) виконано таким чином, що щонайменше на кромках (3-4, 5-6) поблизу верхнього боку є така частина, з якої видалено певну кількість матеріалу, завдяки чому поверхня частини проходить вглиб матеріалу серцевини (23). 2. Покриття для підлоги за п.1, яке відрізняється тим, що вищезазначені частини виконані з фасками (15). 3. Покриття для підлоги за п.2, яке відрізняється тим, що фаски (15) проходять під кутом (X) у 45° відносно площини, яка визначається панелями (2). 4. Покриття для підлоги за п.3, яке відрізняється тим, що у горизонтальному напрямку фаски (15) 2 (19) 1 3 75596 4 12. Покриття для підлоги за п.10 або 11, яке відрі22. Покриття для підлоги за будь яким з пп.10 - 21, зняється тим, що декоративний шар на поверхні яке відрізняється тим, що панелі є прямокутними (27) зазначеної частини є друкованим відбитком і довгастими, і тим, що засоби з’єднання (7) забез(26). печують можливість з’єднання панелей одна з 13. Покриття для підлоги за п.12, яке відрізняєтьодною та/або роз’єднання їх між собою за рахунок ся тим, що зазначений друкований відбиток (26) є повертання панелей вздовж їх поздовжніх кромок таким друкованим відбитком (26), який отримано (3-4), а також тим, що ширина (В) панелей (2) за допомогою декалькоманії. складає менше 17см, а переважно навіть менше 14. Покриття для підлоги за будь-яким з пп.10 - 13, 16 см. яке відрізняється тим, що панелі (2) для підлоги 23. Покриття для підлоги за п.22, яке відрізняється, що панелі (2) мають довжину (L), яка щонаймають серцевину (23), виконану з матеріалу, виготовленого на основі деревини, яку подрібнюють, менше у вісім разів більша, ніж ширина (В). 24. Покриття для підлоги за п.23, яке відрізняєтьотримуючи з неї стружки або волокна, змішують їх ся тим, що зазначені засоби з’єднання (7) забеззі зв’язуючою речовиною, після чого на верхній поверхні панелей формують декоративний шар печують можливість складання за допомогою зсу(25). ву панелей, які поєднуються між собою, у напрям15. Покриття для підлоги за будь-яким з пп.10-14, ку одна до одної. яке відрізняється тим, що декоративний шар (25) 25. Покриття для підлоги за будь яким з пп.10-24, яке відрізняється тим, що засоби з’єднання (7) верхньої поверхні є шаром паперу з надрукованим на ньому малюнком. забезпечують можливість складання за допомогою 16. Покриття для підлоги за п.15, яке відрізняєтьповертання панелей вздовж їх відповідних кромок. ся тим, що декоративний шар на поверхні (27) 26. Покриття для підлоги за будь-яким з пп.10-25, яке відрізняється тим, що засоби з’єднання (7) зазначеної частини є друкованим відбитком (26), а також тим, що цей друкований відбиток (26) викозабезпечують можливість роз’єднання панелей нано з малюнком, аналогічним до того малюнка, між собою. 27. Покриття для підлоги за пп.10-26, яке відрізякий є на декоративному шарі (25) верхньої повеняється тим, що засоби з’єднання (7) забезпечурхні. 17. Покриття для підлоги за будь-яким з пп.10-16, ють можливість з’єднання панелей (2) одна з одяке відрізняється тим, що для формування повеною таким чином, щоб вони входили одна в одну рхні (27) зазначеної частини використовується, без зазору або майже без зазору. відповідно, вологостійкий непроникний декоратив28. Покриття для підлоги, яке складається з тверний шар, зокрема друкований відбиток (26). дих панелей (2), які мають серцевину (23) і деко18. Покриття для підлоги за будь-яким з пп.10-17, ративний шар, причому ці панелі (2) є прямокутяке відрізняється тим, що зазначену частину виними і довгастими, і мають засоби з’єднання (7) на конують у вигляді фаски, а також тим, що фаска щонайменше двох протилежних поздовжніх кром(15) простягається під таким кутом (X), що подовках (3-4), завдяки чому кілька таких панелей (2) ження, яке визначає ця фаска (15), виходить за можуть бути з’єднані одна з одною, і ці засоби контур перерізу панелі (2) або лише досягає його. з’єднання (7) забезпечують взаємне зчеплення у 19. Покриття для підлоги за будь-яким з пп.10-18, напрямку (R1), перпендикулярному до площини яке відрізняється тим, що панелі (2) мають серпокриття (1) для підлоги, і у напрямку (R2), перпецевину (23), яка є деревноволокнистою плитою ндикулярному до відповідних кромок (3-4) і парасередньої щільності, або ж деревноволокнистою лельному площині покриття (1) для підлоги, і викоплитою високої щільності, або будь-яким іншим нані таким чином, що панелі (2) можна з’єднувати подібним матеріалом. та/або роз’єднувати повертанням уздовж їх повздовжніх кромок (3-4), яке відрізняється тим, що 20. Покриття для підлоги за будь-яким з попередніх пп.10-19, яке відрізняється тим, що мінімальширина панелі є меншою 17 см і навіть менше на товщина панелей (2) становить 9мм. 16см. 21. Покриття для підлоги за будь-яким з поперед29. Панель для настилання покриття для підлоги, ніх пп.10-19, яке відрізняється тим, що мінімальщо виконана за будь-яким з пп.10-27. на товщина панелей (2) становить 10мм. Винахід стосується покриття для підлоги, зокрема таких, що складаються з твердих панелей, а також покриття для підлоги (без обмеження винаходу), сформованого з ламінатних панелей, яке також називають ламінатним паркетом. Відомо, що такі ламінатні панелі можуть бути виготовлені з різних шарів. Звичайно панелі формують з пластин на основі деревини, наприклад, з деревно-стружкових або деревно-волоконних плит, зокрема, типу MDF або HDF, після чого щонайменше на верхню поверхню цих панелей на кладають один або кілька шарів, включаючи декоративний. Декоративним шаром може бути шар декоративного паперу, а у деяких втіленнях - шаром деревини, зокрема, шпону. Такі панелі можна виготовляти і з інших матеріалів, наприклад, синтетичних, або з деревних пластин основи, наприклад, деревно-стружкових, MDF, HDF тощо, на які замість паперу або шпону накладено інший матеріал, наприклад, корок, тонкі смужки деревини тощо. Відомо також, що кромки цих панелей при їх 5 75596 6 укладанні з'єднують звичайним шпунтовим з'єдчином, що панелі можна з'єднувати і/або роз'єднунанням, можливо, з склеювання, або безклейовим вати повертанням уздовж їх повздовжніх кромок, з'єднанням, які забезпечують взаємне зчепленням згідно з винаходом, ширина цих панелей не перепанелей як у горизонтальному, так і у вертикальвищує 17см, бажано, 16см. ному напрямках [див., наприклад, WO 97/47034]. Крім того, бажано, щоб при згаданій вище маОб'єктом винаходу є покриття для підлоги з ксимальній ширині панелі мали довжину, що дорітвердих панелей, зокрема, з ламінатних панелей, внює щонайменше 8-разовій ширині. яке у багатьох втіленнях надає певні переваги. Відомо, що тверді панелі з засобами з'єднанЗгідно з першим варіантом, об'єктом винаходу ня, які забезпечують горизонтальне і вертикальне є покриття для підлоги, яке складається з твердих взаємне зчеплення на щонайменше двох кромках, панелей, що мають щонайменше дві протилежні виготовляють як відносно невеликі пластини шикромки з засобами з'єднання, виготовлених як риною 19-20см і довжиною 1,20-1,40м. Відомо таєдине ціле з панелями, завдяки чому кілька панекож, що ці пластини під час укладення необхідно лей можуть бути з'єднані одна з одною, причому ці іноді ввертати одну в одну або вивертати одну з засоби з'єднання забезпечують взаємне зчепленодної, щоб приладнати до стінок, плінтусів тощо. ня у напрямку, перпендикулярному до площини Вадою відомих втілень таких пластин є те, що таке покриття для підлоги, і у напрямку, перпендикуляповертання часто важко здійснити, наприклад, рному до відповідних кромок і паралельному плотоді, коли пластини потрібно укласти віддаленими щині цього покриття, і виготовлені таким чином, кінцями під кромкою консольного шкафчика тощо. що панелі можна ввертати одну в одну і вивертати Це втілення усуває або мінімізує цю та інші вади. одну з одної щонайменше уздовж вищезгаданих Завдяки меншій ширині панелі при повертання кромок. досягають меншої висоти і цим усуваються незруЗгідно з винаходом, панелі на щонайменше чності у багатьох практичних застосуваннях. вищезгаданих кромках поблизу верхнього боку Крім того, зазначене співвідношення між довмають частини, з яких видалено певну кількість жиною і шириною є технічним рішенням, яке виматеріалу. ключає ефект візуальної "пластинчастості". Видалення з верхньої кромки частини матеріЗгідно з третім варіантом, об'єктом винаходу є алу надає кілька переваг. Перша з переваг поляпокриття для підлоги, що складається з твердих гає в тому, що при повертанні цих панелей з вверпанелей ламінатної структури з декоративним шатанням однієї в одну і з вивертанням однієї з одної ром на верхній поверхні, яке відрізняється тим, що їх можна з більшою легкістю пересувати одну відна одній або кількох кромках панелей поблизу носно одної, оскільки тепер вони не мають кутоповерхнього боку сформовано фаски або до них подібних частин, що могли б заважати повертанню дібне і тим, що поверхня цих фасок або до них панелей. Друга перевага полягає, що панелі моподібного також має декоративний шар, бажано, жуть бути виготовлені важчими, зокрема, товщими окремий. Зокрема, такий шар складається з окреза звичайні, оскільки товщина панелей завдяки мого друкованого матеріалу, завдяки чому у фаснаявності фаски мало або зовсім не впливає на кам можуть бути легко зроблені декоративні повевиконання функцій згаданих вище засобів з'єднанрхні. Основні панелі можуть бути виготовлені у ня під час ввертання і/або вивертання. звичайний спосіб випилюванням їх з великої пласБажано, щоб згадані вище частини складались тини з вже нанесеним на неї декоративним шаром, з фасок, нахилених під кутом 45°. Бажано, щоб у а друк може бути нанесений на фаски пізніше. горизонтальному напрямку фаски простягались Згідно з головним втіленням цього варіанту, щонайменше на 1мм, краще приблизно на 2мм. згаданий вище декоративний друк складається з Згідно з іншим варіантом цього втілення, засодруку, виконаного декалькоманією. Декалькоманія би з'єднання є такими, що панелі замість того, щоб надає ту перевагу, що при її використанні на панебути рознімними щонайменше через повертання, лях підлоги можна досягти високої продуктивності можуть бути роз'єднані щонайменше у один інший і наносити будь-який малюнок. Крім того, цей споспосіб. Навіть у цьому випадку згадані вище фаски сіб виключає забруднення декоративної верхньої надають певних переваг, як це можна бачити з поверхні. Ще одною перевагою є негайне або подальшого. майже негайне висушування друку, завдяки чому Згідно з найбажанішим втіленням, панелі є панелі можна майже негайно складати і пакувати. прямокутними і мають згадані вище частини і згаБажано, щоб панелі підлоги, виготовлені згіддані вище фаски на всіх чотирьох боках. но з третім варіантом винаходу, мали серцевину, Згідно з другим варіантом, який може бути виготовлену на основі деревини, зокрема, переоб'єднаний (або ні) з першим, об'єктом винаходу є меленої у частинки або волокна і змішаної з зв'япокриття для підлоги, що складається з твердих зуючим агентом, на яку накладено декоративний панелей з серцевиною, на яку накладено декорашар, а згадані вище фаски проходять через матетивний шар, причому ці панелі є прямокутними і ріал серцевини. Таким чином, на фасках утворюподовженими і мають засоби з'єднання на щонайється пориста поверхня, яка забезпечує хороше менше двох протилежних повздовжніх кромках, зв'язування з друком. завдяки чому кілька панелей можуть бути зчеплені Звичайно декоративний шар містить шар з одна з одною, і ці засоби з'єднання забезпечують друкованим малюнком, наприклад, малюнком девзаємне зчеплення у напрямку перпендикулярно ревини, і декоративному шару згідно з винаходом, до площини покриття для підлоги і у напрямку пезокрема, на фасках або до них подібного, бажано рпендикулярно до відповідних кромок і паралельнаносити подібний малюнок. но площині цього покриття, і виготовлені таким Бажано, щоб декоративний шар або друк був 7 75596 8 вологостійким і непроникним, що стає особливо ня, які забезпечують спеціальне зчеплення у наважливим, якщо панелі мають пластину основи, прямку перпендикулярно до кромок з'єднаних павиготовлену з пористого матеріалу, наприклад, нелей і паралельно площині панелей з іншого боMDF, HDF тощо. Отже, накладанням звичайного ку; синтетичного матеріалу на плоскій верхній повер- їх реалізують, як це описано у попередньому хні і накладанням на фасках додаткового декорапункті, причому виступ, яким закінчується нижній тивного шару створюється цілком вологостійка бік канавки і який можна бачити з поперечного структура. перетину, простягається повз верхній край, а засіб Хоча декоративний шар наносять на фаски зчеплення складається з однієї або кількох частин декалькоманією, винахід припускає і інші варіанти. на цьому виступі, що, з одного боку, є кінцем нижНаприклад, може бути використана самоклейка нього боку канавки і, з другого боку, з однієї або стрічка. кількох частин на нижньому боці шпунта, який Винахід включає втілення як лише одного з працює разом з останнім; згаданих вище варіантів, так і втілення, у яких - згадані вище шпунт і канавка виконані таким комбінуються два або більше цих варіантів. Слід чином, що, коли дві такі панелі вільно зсувають відзначити, що два або більше варіантів винаходу одну до одної через основу або їй подібне, цей можуть бути скомбіновані довільно за умови, що ці шпунт у кінцевому положенні автоматично входить втілення не мають суперечливих ознак. у канавку; Хоча, згідно з деякими описаними вище вті- вони сформовані таким чином, що ці панелі леннями, панелі можуть складатись з різних матепри з'єднанні зчеплюються одна з одною без люфріалів, але, згідно з винаходом, бажаним матеріату або майже без люфту. лом для панелей є MDF або HDF, або подібний Винахід включає також панелі, з яких можуть матеріал. бути виготовлені описані вище покриття для підЗгідно з бажаним втіленням, товщина панелей логи. має становити щонайменше 9мм, бажано, 10мм, Далі наведено креслення, які сприяють крана відміну від звичайної товщини 7 або 8мм. щому розумінню способу згідно з винаходом, не Таким чином, можна одержати відносно важкі обмежуючи об'єму винаходу. У кресленнях: панелі, які внаслідок цього мають кращі звукоізоФіг.1 - схема частини покриття для підлоги, люючі властивості і створюють менше шуму, коли побудованого з панелей згідно з винаходом, по них ходять. Фіг.2 - вигляд згори панелі покриття для підлоТі згадані вище засоби з'єднання, які забезпеги Фіг.1, чують безклейове зчеплення, можуть мати різну Фіг.3, 4 - перерізи ІІІ і IV-IV з Фіг.2, природу. Отже, ці засоби з'єднання можуть мати Фіг.5 - збільшене зображення перерізу V-V з такі характеристики або комбінації кількох з них: Фіг.1, - вони розташовані на двох протилежних кроФіг.6 - збільшене зображення перерізу VI-VI з мках панелей, Фіг.1, - панелі є прямокутними і тому ці засоби з'єдФіг.7 - збільшене зображення частини F7 з нання знаходяться на обох парах протилежних Фіг.6, кромок, Фіг.8 - зображення подібне до Фіг.7, але для - щонайменше на кількох кромках вони забезпанелей зсунутих одна до одної у одній площині, печують складання згідно з однією з таких можлиФіг.9 - переріз іншою панелі з фасками і з друвостей: ком згідно з винаходом, - щонайменше зсуванням панелей одну до одФіг.10 - схема нанесення друку згідно з Фіг.9, ної, Фіг.11 - переріз ІХ-ІХ з Фіг.10, - виключно зсуванням панелей одну до одної, Фіг.12 - переріз іншої панелі згідно з ви- щонайменше повертанням панелей уздовж находом. відповідних кромок, Винахід стосується як покриття 1 для підлоги, - виключно повертанням панелей уздовж відтак і твердих панелей 2 (Фіг.1, 2), з яких виготовповідних кромок, лене покриття 1. - зсуванням панелей одну до одної або їх поЗгідно з першим варіантом винаходу покриття вертанням, за бажанням; 1 для підлоги складається з твердих панелей 2, які - щонайменше на кількох кромках вони дозвомають щонайменше дві протилежні кромки 3-4 і, ляють виконувати роз'єднання згідно з будь-якою з бажано, (Фіг.2-8) засоби 7 з'єднання на обох парах таких можливостей: 3-4, 5-6 кромок, виготовлені як єдине ціле з мате- щонайменше висуванням панелей одну з одріалу панелей 2, завдяки чому панелі 2 можуть ної у напрямку перпендикулярно до кромок, бути з'єднані одна з одною, причому засоби 7 з'єд- виключно висуванням панелей одну з одної у нання забезпечують взаємне зчеплення у напрямнапрямку перпендикулярно до кромок, ку R1 перпендикулярно до площини покриття 1 і у - щонайменше повертанням панелей уздовж напрямку R2 перпендикулярно до кромок 3-4 або відповідних кромок, 5-6 і паралельно площині покриття 1 і виготовлені - виключно повертанням панелей уздовж відтаким чином, що панелі 2 можна повертанням повідних кромок, складати і/або роз'єднувати щонайменше уздовж - висуванням панелей одну з одної, а також їх згаданих вище кромок 3-4, 5-6, відповідно. повертанням; [У патенті WO 97/47834] описані такі безкле- вони належать до типу, який складається з йові засоби 7 з'єднання на щонайменше двох або, шпунта і канавки з одного боку і засобів зчепленбажано, на всіх боках панелей, які дозволяють їх 9 75596 10 роз'єднувати вивертанням однієї з одної. вають тангенціально або майже . тангенціально [З WO 97/47834] відомо також, що засоби 7 навколо кола, що має контактну зону 18 як центр, з'єднання (Фіг.3-8) можуть складатись, з одного середній кут А контакту поверхонь може залишабоку, з шпунта 8 і канавки 9 і, з іншого боку, засобу тись відносно великим для тієї ж відстані Ε вису10 зчеплення, які щонайменше забезпечують спевання виступаючої частини нижнього виступу 11 ціальне зчеплення у напрямку перпендикулярно(Фіг.5), завдяки чому здійснюється міцне взаємне до кромок 3-4, 5-6, відповідно і паралельно плозчеплення навіть потовщених панелей 2. щині панелей 2. Як показано далі, ці засоби 7 з'єдПеревагою є також те, що незалежно від товнання виготовлені таким чином, що виступ 11, щини D панелей 2 контактна зона 18 завжди може яким закінчується нижній бік канавки 9 і який можзнаходитись на певній висоті Η над нижнім боком на бачити з поперечного перетину, простягається панелей 2, якщо фаски 15 мають відповідну висоту повз верхній виступ 12, а засіб 10 зчеплення має Н1. Отже, за бажанням такими ж різальними інвзаємодіючі зчеплювальні частини 13-14 на згадаструментами можна виготовити шпунт 8 і канавку 9 ному вище виступі 11, яким закінчується нижній бік як у тонших, так і у товщих панелях. канавки 9, і на нижньому боці приєднаної панелі 2, Зазначені переваги є особливо важливими у відповідно, зокрема, нижньому боці шпунта 8 або втіленнях, де панелі 2 можна роз'єднувати поверна продовженні цього нижнього боку. танням навколо згаданої вище контактної зони 18. Як показано [у WO 97/47834], такі засоби 7 Слід зазначити, що фаски 15 також надають певну з'єднання, залежно від втілення, забезпечують перевагу незалежно від того, можуть чи ні панелі 2 різні з'єднання. Згідно з бажаним втіленням, вони бути роз'єднані повертанням. Ця перевага полягає (Фіг.1) виготовлені таким чином, що забезпечують в тому, що панелі 2 ніколи не натискають на верхні з'єднання ввертанням одного в одного і зсуванням поверхні одна одної, що виключає пошкодження одного до одного. У останньому випадку такі пацих поверхонь, яке може бути викликане контакнелі з'єднують спочатку ввертанням W1 одне в том між панелями 2. Це є особливо важливим у одну на кромках 3-4 (панель 2А на Фіг.1) з подавипадку укладання ламінованого паркету, а також льшим защіплюванням на кромках 5-6 через парапри використанні покриттів для підлоги з клейовим лельне переміщення Т1. У іншому варіанті, з'єдз'єднанням, коли панелі підганяють одну до одної нання на кромках 3-4 панелей може бути молотком з використанням упорної колодки. здійснене, починаючи з положення 2В паралельКрім того, згідно з іншим втіленням, перший ним переміщенням Т2 панелі. варіант винаходу може бути застосований не лиЗгадане вище повертання ілюструється Фіг.6, ше для панелей 2, які можуть бути роз'єднані по7, а ковзне переміщення - Фіг.8. Слід відзначити, вертанням, але й до таких панелей 2, які мають що шпунт 8 і канавку 9 бажано виготовляти, як засоби 7 з'єднання, здатні забезпечувати як вертипоказано на Фіг.8, де дві панелі 2 вільно пересукальне, так і горизонтальне зчеплення на їх кромвають одну до одної і шпунт 8 автоматично вхоках 3-4, 5-6, відповідно, незалежно від того, може дить до кінця у канавку 9. або має бути виконане з'єднання і/або роз'єднання Утримуючи панель 2А у положенні повертанповертальним або ковзним рухом, чи ні. ня, можна приєднати до неї наступну панель 2С на Бажано формувати фаски з кутом X=45° до кромках 5, 6 паралельним переміщенням ТЗ або площини панелі 2, хоча припустимими є і інші кути. відносним повертанням панелей 2А і 2С, після Фаски 15 фактично мають горизонтальну прочого обидві панелі 2А, 2С повертають униз до взатяжність Ζ, яка дорівнює приблизно 2мм, хоча ємного зчеплення з попереднім рядом панелей. припустимими є і інші значення. Інша перевага полягає в тому, що залишаєтьБічні поверхні під фасками 15 (Фіг.5), зокрема, ся можливим безклейове з'єднання без люфту або контактні поверхні 21, 22, при з'єднанні прилягамайже без люфту також потовщених панелей, які ють одна до одної щонайменше верхніми частиможна ввертати одну в одну і/або вивертати одну нами, фіксуючи одна одну. з одної без прикладання значних зусиль до кромок Зрозуміло, що перший варіант винаходу може під час повертання. Наявність фасок виключає бути застосований до панелей 2 подовженої (Фіг.2) необхідність таких зусиль або обмежує їх, і тому або квадратної форми. ризик пошкодження, проміж іншого, верхнього шаЗгідно з другим варіантом винаходу (Фіг.1, 2), ру або поверхні фасок виключається або обмежуякий можна застосовувати як у сполученні з перється. шим варіантом, так і окремо, покриття 1 для підлоОсобливістю першого варіанту винаходу є виги складається з твердих панелей 2, що мають далення частини матеріалу з утворенням фаски 15 серцевину 23 і декоративну верхню поверхню 24, поблизу верхнього боку щонайменше на двох кропричому панелі 2 є подовженими прямокутниками мках панелей 2 або, бажано, на всіх чотирьох їх з засобами 7 з'єднання на щонайменше двох прокромках. тилежних повздовжніх кромках 3-4 і/або 5-6, заФаски 15 (Фіг.6, 7) надають, проміж іншим, те вдяки чому кілька таких панелей 2 можуть бути перевагу, що панелі 2 легко повертати одну відноз'єднані одна з одною, і ці засоби 7 з'єднання засно одної, оскільки частини 16, 17 матеріалу, які безпечують взаємне зчеплення у напрямку перпебули б у іншому разі присутніми, не тиснуть одна ндикулярно до площини покриття 1, а також у нана одну, а зона 18 контакту розташовується віднопрямку перпендикулярно до кромок 3-4-5-6 і сно низько. паралельно площині покриття для підлоги. При Ще одна перевага полягає в тому, що коли цьому засоби 7 з'єднання є такими, що панелі 2 згадані вище зчеплювальні частини 13, 14 і, зокможна з'єднувати і/або роз'єднувати повертанням рема, відповідні контактні поверхні 19, 20 пересууздовж їх повздовжніх кромок 3-4 і/або 5-6, а кори 11 75596 12 сна ширина В панелей 2 є меншою 17мм і станожано, нагрітим, внаслідок чого друкувальний шар вить, бажано, 15,5мм. 29 сходить з під-ложки 28 і склеюється з матеріаТака невелика ширина у сполученні з засобалом панелі 2, утворюючи друк 26. Підложка 28 з ми 7 з'єднання типу, що забезпечує роз'єднання друкувальним шаром 29 надходить з ролика 31, і повертанням панелей 2 однієї відносно одної після переведення друкувального шару 29 на по(Фіг.6), дає ту перевагу, що висота Н2, на якій паверхню 27 намотується на ролик 32. нель 2 має бути повернута для роз'єднання, також Винахід не виключає і інших способів декальє незначною, завдяки чому мінімізуються вади, команії. зазначені у початковій частині цього опису. Слід відзначити, що згідно з бажаним втіленКрім того, згідно з другим варіантом винаходу, ням першого і третього варіантів, одна або кілька панелі 2 мають бажану довжину L, яка перевищує фасок 15 формують під таким кутом, що площина, ширину В щонайменше у 8 разів. визначена зазначеною фаскою 15, проходить повз Бажано, щоб панелі 2 згідно з другим варіанконтур панелі 2 або лише торкається його (лінії W, том винаходу мали простий малюнок, зокрема, Фіг.3, 4, 10). Це є перевагою, оскільки, коли фаски малюнок структури деревини, який повторюється 15 формують або накладають на них друк, вони є на всій верхній поверхні. легко доступними для машинних вузлів. Фіг.9 ілюструє третій варіант винаходу, згідно з Згідно з іншим варіантом, об'єктом винаходу є яким покриття 1 для підлоги складається з твердих покриття 1 для підлоги, яке складається з твердих панелей 2 ламінатної структури з декоративним панелей 2 з серцевиною 23 на основі MDF або шаром 25 на верхній поверхні, яке відрізняється HDF, або подібного матеріалу, і відрізняється тим, тим, що на одній або кількох кромках 3-6 панелей що на нижній бік кожної панелі 2 окремо наносять і 2 поблизу верхнього боку сформовано фаски 15 закріплюють підстильний шар 36, виготовлений з або до них подібне і тим, що поверхня цих фасок синтетичного або іншого амортизуючого або ізо15 або до них подібного також має декоративний люючого матеріалу, бажано, поліетилену або на шар, у даному випадку друк 26, бажано, друковаоснові поліетилену (Фіг.12). Поєднання таких маний шар, нанесений декалькоманією. теріалів забезпечує низький рівень шуму, що ствоДекоративний шар 25 може складатись з кільрюється, коли по панелях ходять. кох шарів, але бажаним є щонайменше один шар з Підстильний шар 36 може бути закріплений на друкованим малюнком, наприклад, структури денижньому боці панелі 2 у будь-який спосіб, наприревини, нанесеним на паперовий шар. У цьому клад, склеюванням або наплавлюванням. У випавипадку друк 26 на фасках 15 також може мати дку звичайної ламінатної структури вона складатакий же малюнок. Оскільки способи нанесення ється з декоративного шару 25, серцевини 23, малюнка на декоративний шар і спосіб нанесення звичайно виготовленої на основі MDF або HDF. друку 26 є однаковими, узгодження цих малюнків, контр шару 37 і підстильного шару 36. відповідних кольорів і/або дизайну є легкою спраЗрозуміло, що цей варіант винаходу можна завою. стосовувати з панелями підлоги, які мають на кроЯк уже відзначалось, друк 26 є, бажано, воломках звичайні шпунти і канавки, а також з панелягостійким і непроникним. Цим забезпечується герми, які мають засоби з'єднання, що забезпечують метичність на фасках 15, особливо бажана, якщо горизонтальне і вертикальне взаємне зчеплення, панелі мають пористу серцевину, виготовлену, наприклад, засоби 7 з'єднання, як це було описано наприклад, з MDF або HDF. вище. Фіг.10, 11 ілюструють нанесення друку 26 на Винахід не обмежується описаними втіленняповерхню 27 декалькоманією. Друкувальний шар ми і супроводжуючими кресленнями. Об'єм вина29 на підложці 28 вводять в контакт з поверхнею ходу включає такі покриття для підлоги і, зокрема, 27 і наносять його пресувальним роликом 30, бапанелі, які можуть мати будь-яку форму і розміри. 13 Комп’ютерна верстка Т. Чепелева 75596 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
