Заглибний розливальний стакан з багатьма випускними отворами (варіанти)

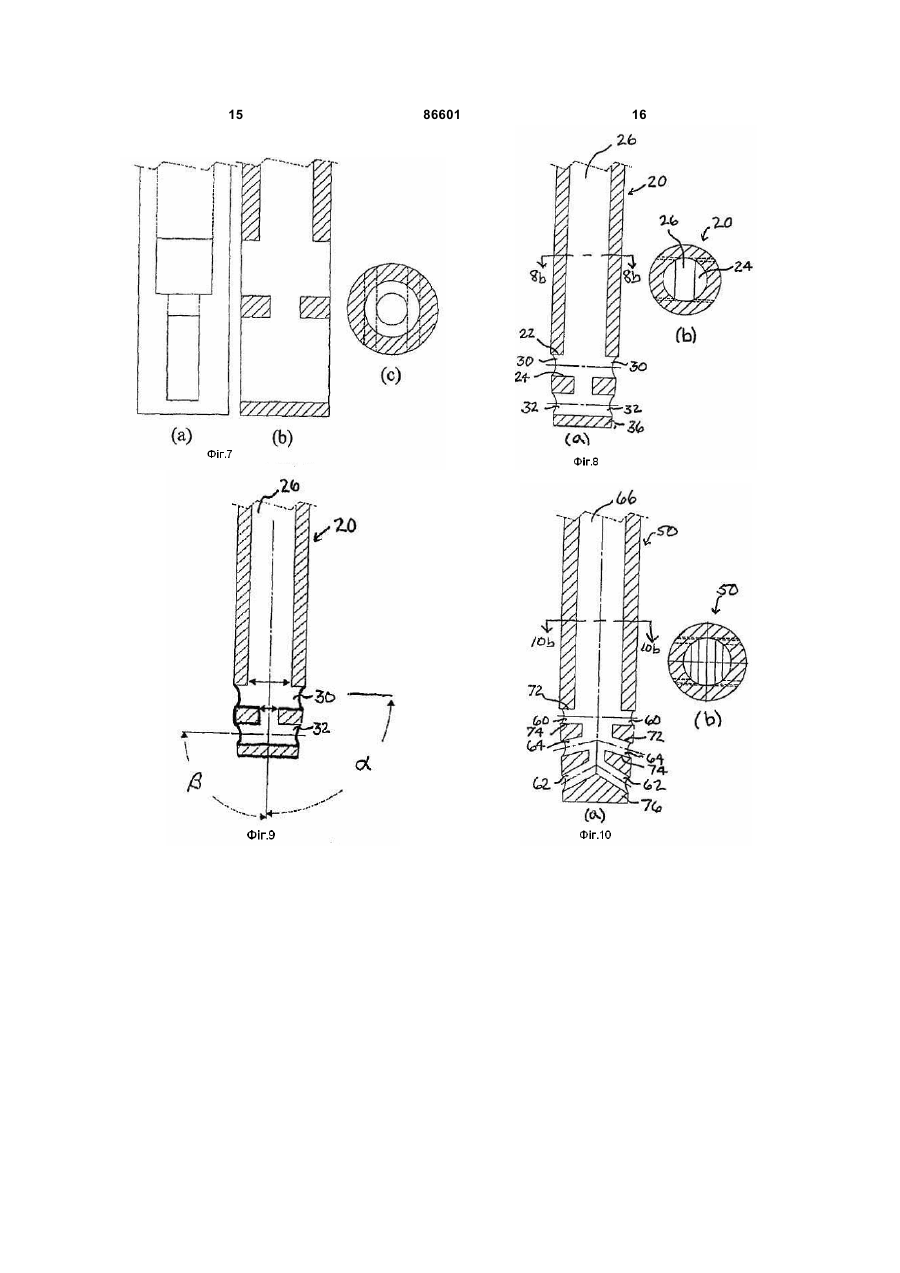

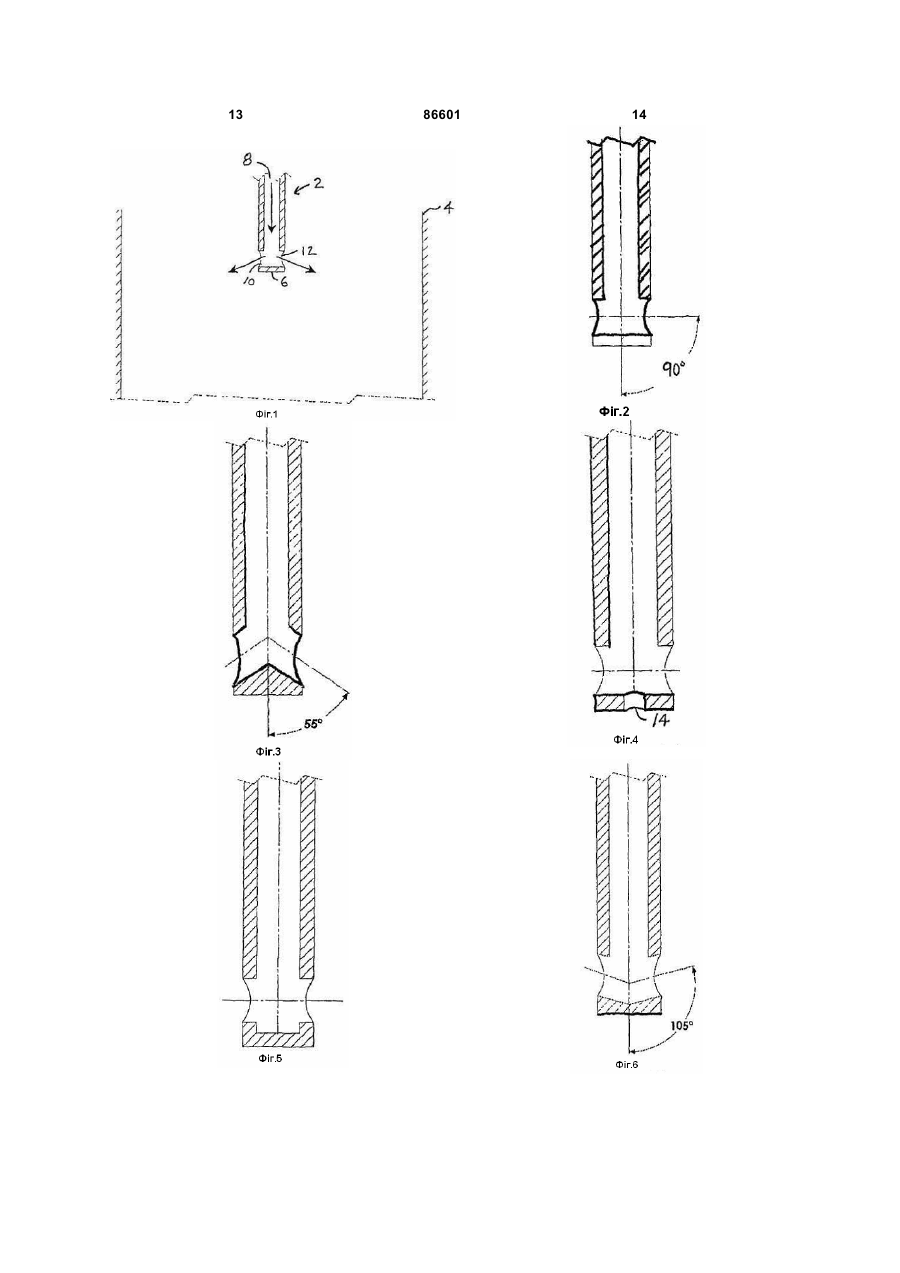

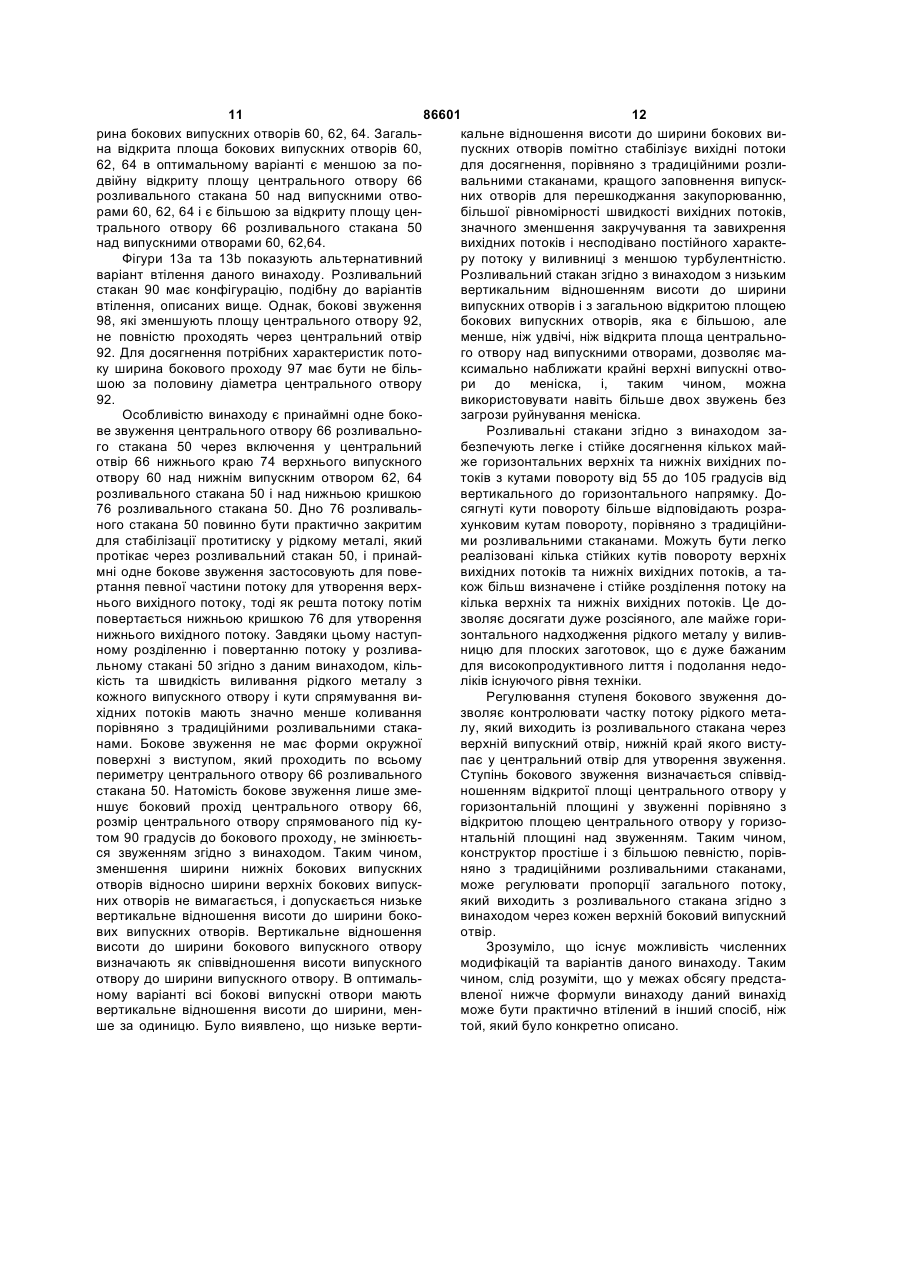

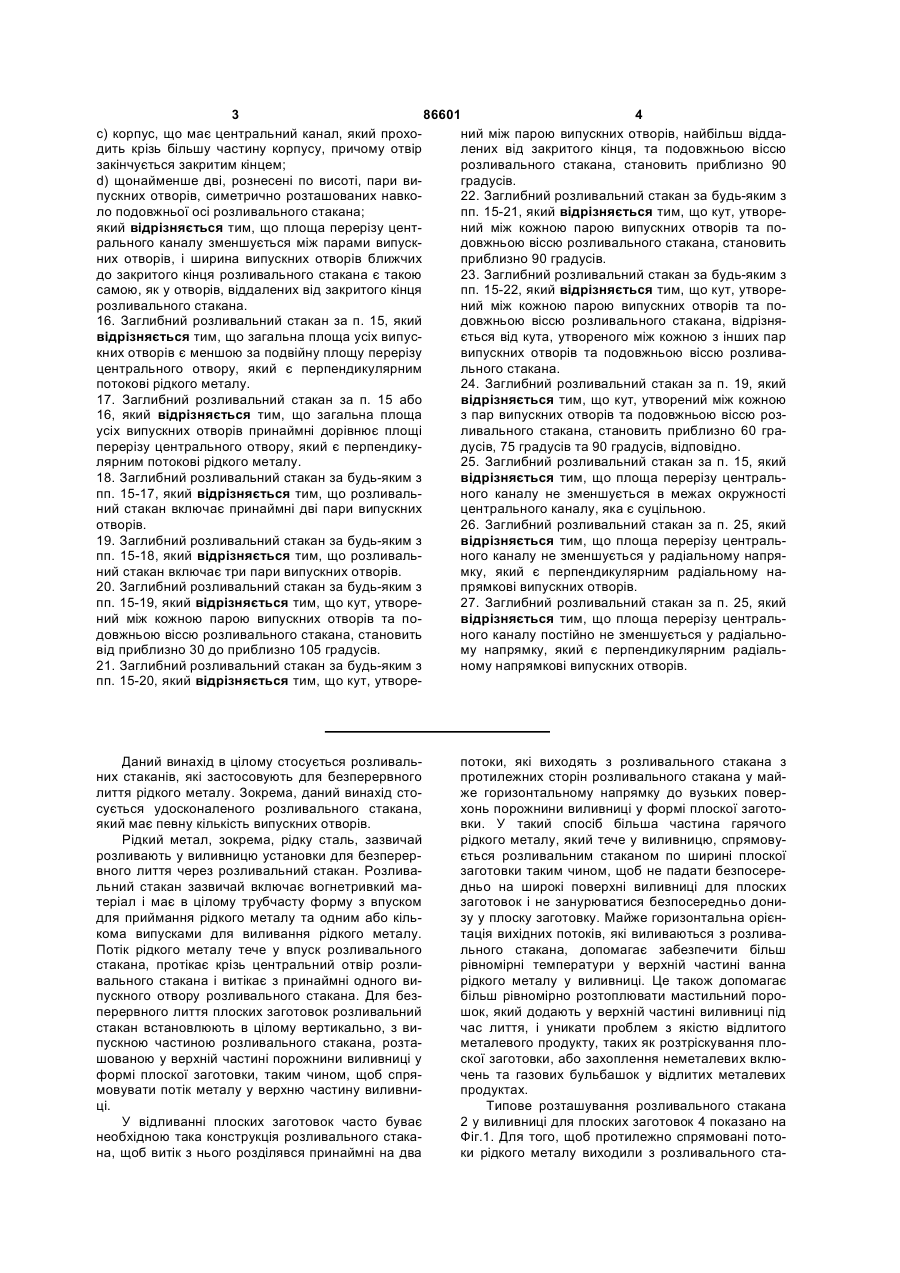

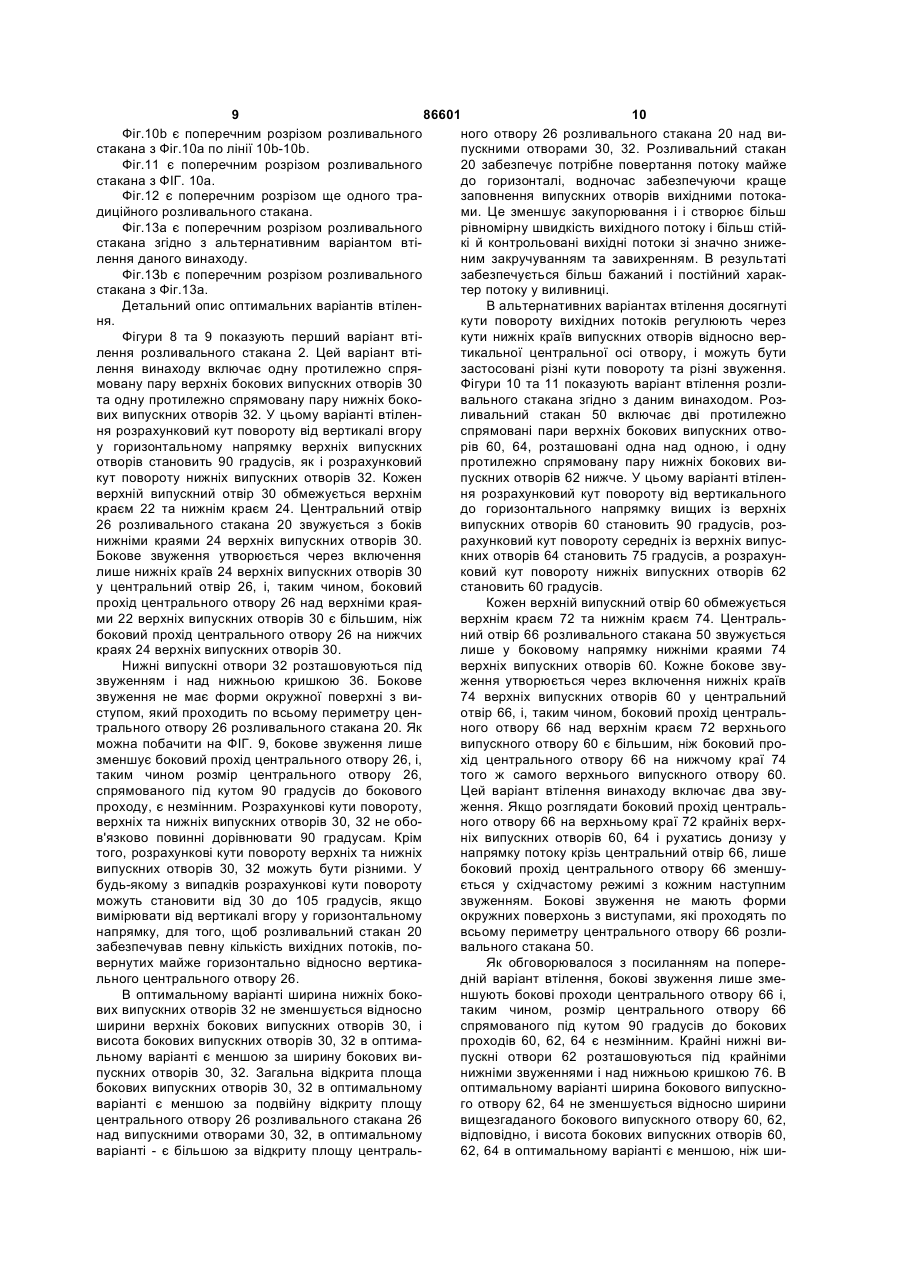

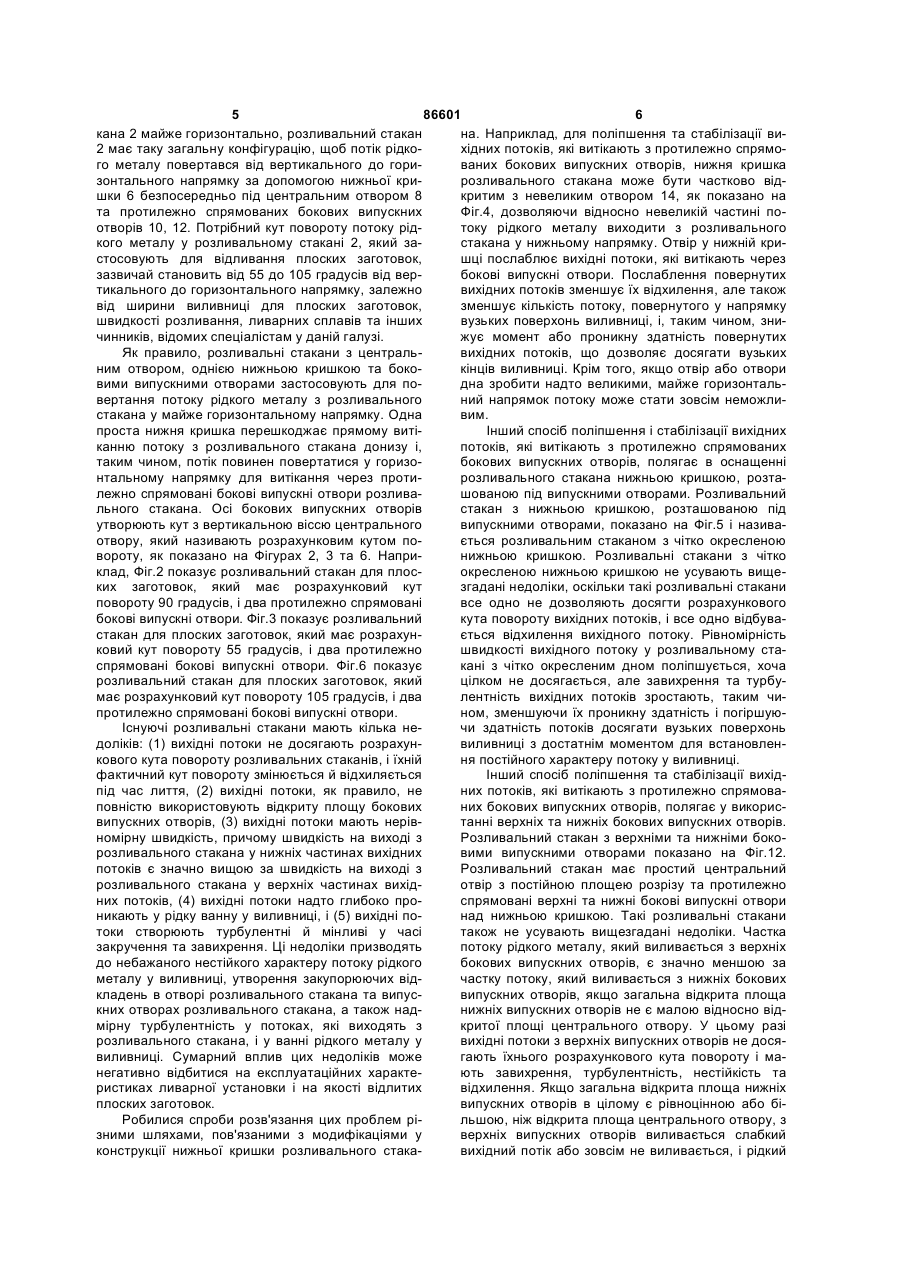

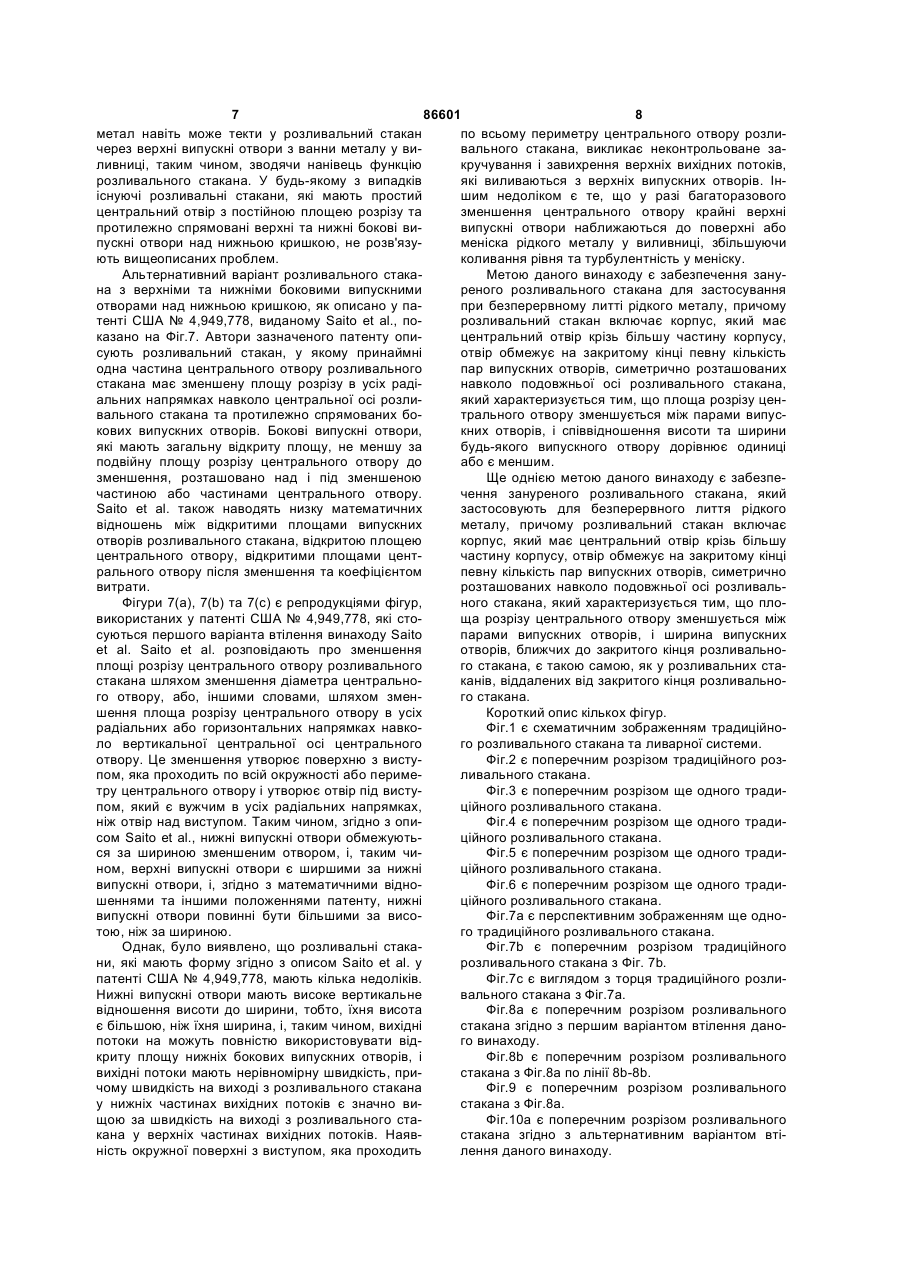

1. Заглибний розливальний стакан для застосування при безперервному литті рідкого металу, який включає: a) корпус, що має центральний канал, який проходить крізь більшу частину корпусу, причому канал закінчується закритим кінцем; b) щонайменше дві, рознесені по висоті, пари випускних отворів, симетрично розташованих відносно подовжньої осі розливального стакана; який відрізняється тим, що площа перерізу центрального каналу зменшується між парами випускних отворів, і співвідношення висоти до ширини будь-якого випускного отвору дорівнює одиниці або є меншим. 2. Заглибний розливальний стакан за п. 1, який відрізняється тим, що ширина випускних отворів, ближчих до закритого кінця розливального стакана, є такою самою, як у отворів, віддалених від закритого кінця розливального стакана. 3. Заглибний розливальний стакан за п. 1 або 2, який відрізняється тим, що загальна площа усіх випускних отворів є меншою за подвійну площа перерізу центрального каналу, який є перпендикулярним потокові рідкого металу. 4. Заглибний розливальний стакан за будь-яким з пп. 1-3, який відрізняється тим, що загальна площа усіх випускних отворів принаймні дорівнює площі перерізу центрального каналу, який є перпендикулярним потокові рідкого металу. 5. Заглибний розливальний стакан за будь-яким з пп. 1-4, який відрізняється тим, що розливальний стакан включає принаймні дві пари випускних отворів. 2 (19) 1 3 86601 4 c) корпус, що має центральний канал, який прохоний між парою випускних отворів, найбільш віддадить крізь більшу частину корпусу, причому отвір лених від закритого кінця, та подовжньою віссю закінчується закритим кінцем; розливального стакана, становить приблизно 90 d) щонайменше дві, рознесені по висоті, пари виградусів. пускних отворів, симетрично розташованих навко22. Заглибний розливальний стакан за будь-яким з ло подовжньої осі розливального стакана; пп. 15-21, який відрізняється тим, що кут, утвореякий відрізняється тим, що площа перерізу центний між кожною парою випускних отворів та порального каналу зменшується між парами випускдовжньою віссю розливального стакана, становить них отворів, і ширина випускних отворів ближчих приблизно 90 градусів. до закритого кінця розливального стакана є такою 23. Заглибний розливальний стакан за будь-яким з самою, як у отворів, віддалених від закритого кінця пп. 15-22, який відрізняється тим, що кут, утворерозливального стакана. ний між кожною парою випускних отворів та по16. Заглибний розливальний стакан за п. 15, який довжньою віссю розливального стакана, відрізнявідрізняється тим, що загальна площа усіх випусється від кута, утвореного між кожною з інших пар кних отворів є меншою за подвійну площу перерізу випускних отворів та подовжньою віссю розливацентрального отвору, який є перпендикулярним льного стакана. потокові рідкого металу. 24. Заглибний розливальний стакан за п. 19, який 17. Заглибний розливальний стакан за п. 15 або відрізняється тим, що кут, утворений між кожною 16, який відрізняється тим, що загальна площа з пар випускних отворів та подовжньою віссю розусіх випускних отворів принаймні дорівнює площі ливального стакана, становить приблизно 60 граперерізу центрального отвору, який є перпендикудусів, 75 градусів та 90 градусів, відповідно. лярним потокові рідкого металу. 25. Заглибний розливальний стакан за п. 15, який 18. Заглибний розливальний стакан за будь-яким з відрізняється тим, що площа перерізу центральпп. 15-17, який відрізняється тим, що розливального каналу не зменшується в межах окружності ний стакан включає принаймні дві пари випускних центрального каналу, яка є суцільною. отворів. 26. Заглибний розливальний стакан за п. 25, який 19. Заглибний розливальний стакан за будь-яким з відрізняється тим, що площа перерізу центральпп. 15-18, який відрізняється тим, що розливального каналу не зменшується у радіальному напряний стакан включає три пари випускних отворів. мку, який є перпендикулярним радіальному на20. Заглибний розливальний стакан за будь-яким з прямкові випускних отворів. пп. 15-19, який відрізняється тим, що кут, утворе27. Заглибний розливальний стакан за п. 25, який ний між кожною парою випускних отворів та повідрізняється тим, що площа перерізу центральдовжньою віссю розливального стакана, становить ного каналу постійно не зменшується у радіальновід приблизно 30 до приблизно 105 градусів. му напрямку, який є перпендикулярним радіаль21. Заглибний розливальний стакан за будь-яким з ному напрямкові випускних отворів. пп. 15-20, який відрізняється тим, що кут, утворе Даний винахід вцілому стосується розливальних стаканів, які застосовують для безперервного лиття рідкого металу. Зокрема, даний винахід стосується удосконаленого розливального стакана, який має певну кількість випускних отворів. Рідкий метал, зокрема, рідку сталь, зазвичай розливають у виливницю установки для безперервного лиття через розливальний стакан. Розливальний стакан зазвичай включає вогнетривкий матеріал і має в цілому трубчасту форму з впуском для приймання рідкого металу та одним або кількома випусками для виливання рідкого металу. Потік рідкого металу тече у впуск розливального стакана, протікає крізь центральний отвір розливального стакана і витікає з принаймні одного випускного отвору розливального стакана. Для безперервного лиття плоских заготовок розливальний стакан встановлюють в цілому вертикально, з випускною частиною розливального стакана, розташованою у верхній частині порожнини виливниці у формі плоскої заготовки, таким чином, щоб спрямовувати потік металу у верхню частину виливниці. У відливанні плоских заготовок часто буває необхідною така конструкція розливального стакана, щоб витік з нього розділявся принаймні на два потоки, які виходять з розливального стакана з протилежних сторін розливального стакана у майже горизонтальному напрямку до вузьких поверхонь порожнини виливниці у формі плоскої заготовки. У такий спосіб більша частина гарячого рідкого металу, який тече у виливницю, спрямовується розливальним стаканом по ширині плоскої заготовки таким чином, щоб не падати безпосередньо на широкі поверхні виливниці для плоских заготовок і не занурюватися безпосередньо донизу у плоску заготовку. Майже горизонтальна орієнтація вихідних потоків, які виливаються з розливального стакана, допомагає забезпечити більш рівномірні температури у верхній частині ванна рідкого металу у виливниці. Це також допомагає більш рівномірно розтоплювати мастильний порошок, який додають у верхній частині виливниці під час лиття, і уникати проблем з якістю відлитого металевого продукту, таких як розтріскування плоскої заготовки, або захоплення неметалевих включень та газових бульбашок у відлитих металевих продуктах. Типове розташування розливального стакана 2 у виливниці для плоских заготовок 4 показано на Фіг.1. Для того, щоб протилежно спрямовані потоки рідкого металу виходили з розливального ста 5 86601 6 кана 2 майже горизонтально, розливальний стакан на. Наприклад, для поліпшення та стабілізації ви2 має таку загальну конфігурацію, щоб потік рідкохідних потоків, які витікають з протилежно спрямого металу повертався від вертикального до гориваних бокових випускних отворів, нижня кришка зонтального напрямку за допомогою нижньої крирозливального стакана може бути частково відшки 6 безпосередньо під центральним отвором 8 критим з невеликим отвором 14, як показано на та протилежно спрямованих бокових випускних Фіг.4, дозволяючи відносно невеликій частині поотворів 10, 12. Потрібний кут повороту потоку рідтоку рідкого металу виходити з розливального кого металу у розливальному стакані 2, який застакана у нижньому напрямку. Отвір у нижній кристосовують для відливання плоских заготовок, шці послаблює вихідні потоки, які витікають через зазвичай становить від 55 до 105 градусів від вербокові випускні отвори. Послаблення повернутих тикального до горизонтального напрямку, залежно вихідних потоків зменшує їх відхилення, але також від ширини виливниці для плоских заготовок, зменшує кількість потоку, повернутого у напрямку швидкості розливання, ливарних сплавів та інших вузьких поверхонь виливниці, і, таким чином, зничинників, відомих спеціалістам у даній галузі. жує момент або проникну здатність повернутих Як правило, розливальні стакани з центральвихідних потоків, що дозволяє досягати вузьких ним отвором, однією нижньою кришкою та бококінців виливниці. Крім того, якщо отвір або отвори вими випускними отворами застосовують для подна зробити надто великими, майже горизонтальвертання потоку рідкого металу з розливального ний напрямок потоку може стати зовсім неможлистакана у майже горизонтальному напрямку. Одна вим. проста нижня кришка перешкоджає прямому витіІнший спосіб поліпшення і стабілізації вихідних канню потоку з розливального стакана донизу і, потоків, які витікають з протилежно спрямованих таким чином, потік повинен повертатися у горизобокових випускних отворів, полягає в оснащенні нтальному напрямку для витікання через протирозливального стакана нижньою кришкою, розталежно спрямовані бокові випускні отвори розливашованою під випускними отворами. Розливальний льного стакана. Осі бокових випускних отворів стакан з нижньою кришкою, розташованою під утворюють кут з вертикальною віссю центрального випускними отворами, показано на Фіг.5 і називаотвору, який називають розрахунковим кутом поється розливальним стаканом з чітко окресленою вороту, як показано на Фігурах 2, 3 та 6. Напринижньою кришкою. Розливальні стакани з чітко клад, Фіг.2 показує розливальний стакан для плосокресленою нижньою кришкою не усувають вищеких заготовок, який має розрахунковий кут згадані недоліки, оскільки такі розливальні стакани повороту 90 градусів, і два протилежно спрямовані все одно не дозволяють досягти розрахункового бокові випускні отвори. Фіг.3 показує розливальний кута повороту вихідних потоків, і все одно відбувастакан для плоских заготовок, який має розрахунється відхилення вихідного потоку. Рівномірність ковий кут повороту 55 градусів, і два протилежно швидкості вихідного потоку у розливальному стаспрямовані бокові випускні отвори. Фіг.6 показує кані з чітко окресленим дном поліпшується, хоча розливальний стакан для плоских заготовок, який цілком не досягається, але завихрення та турбумає розрахунковий кут повороту 105 градусів, і два лентність вихідних потоків зростають, таким чипротилежно спрямовані бокові випускні отвори. ном, зменшуючи їх проникну здатність і погіршуюІснуючі розливальні стакани мають кілька нечи здатність потоків досягати вузьких поверхонь доліків: (1) вихідні потоки не досягають розрахунвиливниці з достатнім моментом для встановленкового кута повороту розливальних стаканів, і їхній ня постійного характеру потоку у виливниці. фактичний кут повороту змінюється й відхиляється Інший спосіб поліпшення та стабілізації вихідпід час лиття, (2) вихідні потоки, як правило, не них потоків, які витікають з протилежно спрямоваповністю використовують відкриту площу бокових них бокових випускних отворів, полягає у викорисвипускних отворів, (3) вихідні потоки мають нерівтанні верхніх та нижніх бокових випускних отворів. номірну швидкість, причому швидкість на виході з Розливальний стакан з верхніми та нижніми бокорозливального стакана у нижніх частинах вихідних вими випускними отворами показано на Фіг.12. потоків є значно вищою за швидкість на виході з Розливальний стакан має простий центральний розливального стакана у верхніх частинах вихідотвір з постійною площею розрізу та протилежно них потоків, (4) вихідні потоки надто глибоко проспрямовані верхні та нижні бокові випускні отвори никають у рідку ванну у виливниці, і (5) вихідні понад нижньою кришкою. Такі розливальні стакани токи створюють турбулентні й мінливі у часі також не усувають вищезгадані недоліки. Частка закручення та завихрення. Ці недоліки призводять потоку рідкого металу, який виливається з верхніх до небажаного нестійкого характеру потоку рідкого бокових випускних отворів, є значно меншою за металу у виливниці, утворення закупорюючих відчастку потоку, який виливається з нижніх бокових кладень в отворі розливального стакана та випусвипускних отворів, якщо загальна відкрита площа кних отворах розливального стакана, а також наднижніх випускних отворів не є малою відносно відмірну турбулентність у потоках, які виходять з критої площі центрального отвору. У цьому разі розливального стакана, і у ванні рідкого металу у вихідні потоки з верхніх випускних отворів не досявиливниці. Сумарний вплив цих недоліків може гають їхнього розрахункового кута повороту і манегативно відбитися на експлуатаційних характеють завихрення, турбулентність, нестійкість та ристиках ливарної установки і на якості відлитих відхилення. Якщо загальна відкрита площа нижніх плоских заготовок. випускних отворів в цілому є рівноцінною або біРобилися спроби розв'язання цих проблем рільшою, ніж відкрита площа центрального отвору, з зними шляхами, пов'язаними з модифікаціями у верхніх випускних отворів виливається слабкий конструкції нижньої кришки розливального стакавихідний потік або зовсім не виливається, і рідкий 7 86601 8 метал навіть може текти у розливальний стакан по всьому периметру центрального отвору розличерез верхні випускні отвори з ванни металу у вивального стакана, викликає неконтрольоване заливниці, таким чином, зводячи нанівець функцію кручування і завихрення верхніх вихідних потоків, розливального стакана. У будь-якому з випадків які виливаються з верхніх випускних отворів. Ініснуючі розливальні стакани, які мають простий шим недоліком є те, що у разі багаторазового центральний отвір з постійною площею розрізу та зменшення центрального отвору крайні верхні протилежно спрямовані верхні та нижні бокові вивипускні отвори наближаються до поверхні або пускні отвори над нижньою кришкою, не розв'язуменіска рідкого металу у виливниці, збільшуючи ють вищеописаних проблем. коливання рівня та турбулентність у меніску. Альтернативний варіант розливального стакаМетою даного винаходу є забезпечення зануна з верхніми та нижніми боковими випускними реного розливального стакана для застосування отворами над нижньою кришкою, як описано у папри безперервному литті рідкого металу, причому тенті США № 4,949,778, виданому Saito et al., порозливальний стакан включає корпус, який має казано на Фіг.7. Автори зазначеного патенту опицентральний отвір крізь більшу частину корпусу, сують розливальний стакан, у якому принаймні отвір обмежує на закритому кінці певну кількість одна частина центрального отвору розливального пар випускних отворів, симетрично розташованих стакана має зменшену площу розрізу в усіх радінавколо подовжньої осі розливального стакана, альних напрямках навколо центральної осі розлиякий характеризується тим, що площа розрізу ценвального стакана та протилежно спрямованих ботрального отвору зменшується між парами випускових випускних отворів. Бокові випускні отвори, кних отворів, і співвідношення висоти та ширини які мають загальну відкриту площу, не меншу за будь-якого випускного отвору дорівнює одиниці подвійну площу розрізу центрального отвору до або є меншим. зменшення, розташовано над і під зменшеною Ще однією метою даного винаходу є забезпечастиною або частинами центрального отвору. чення зануреного розливального стакана, який Saito et al. також наводять низку математичних застосовують для безперервного лиття рідкого відношень між відкритими площами випускних металу, причому розливальний стакан включає отворів розливального стакана, відкритою площею корпус, який має центральний отвір крізь більшу центрального отвору, відкритими площами центчастину корпусу, отвір обмежує на закритому кінці рального отвору після зменшення та коефіцієнтом певну кількість пар випускних отворів, симетрично витрати. розташованих навколо подовжньої осі розливальФігури 7(а), 7(b) та 7(с) є репродукціями фігур, ного стакана, який характеризується тим, що пловикористаних у патенті США № 4,949,778, які стоща розрізу центрального отвору зменшується між суються першого варіанта втілення винаходу Saito парами випускних отворів, і ширина випускних et al. Saito et al. розповідають про зменшення отворів, ближчих до закритого кінця розливальноплощі розрізу центрального отвору розливального го стакана, є такою самою, як у розливальних стастакана шляхом зменшення діаметра центральноканів, віддалених від закритого кінця розливального отвору, або, іншими словами, шляхом зменго стакана. шення площа розрізу центрального отвору в усіх Короткий опис кількох фігур. радіальних або горизонтальних напрямках навкоФіг.1 є схематичним зображенням традиційноло вертикальної центральної осі центрального го розливального стакана та ливарної системи. отвору. Це зменшення утворює поверхню з вистуФіг.2 є поперечним розрізом традиційного розпом, яка проходить по всій окружності або перимеливального стакана. тру центрального отвору і утворює отвір під вистуФіг.3 є поперечним розрізом ще одного традипом, який є вужчим в усіх радіальних напрямках, ційного розливального стакана. ніж отвір над виступом. Таким чином, згідно з опиФіг.4 є поперечним розрізом ще одного традисом Saito et al., нижні випускні отвори обмежуютьційного розливального стакана. ся за шириною зменшеним отвором, і, таким чиФіг.5 є поперечним розрізом ще одного традином, верхні випускні отвори є ширшими за нижні ційного розливального стакана. випускні отвори, і, згідно з математичними відноФіг.6 є поперечним розрізом ще одного традишеннями та іншими положеннями патенту, нижні ційного розливального стакана. випускні отвори повинні бути більшими за висоФіг.7а є перспективним зображенням ще однотою, ніж за шириною. го традиційного розливального стакана. Однак, було виявлено, що розливальні стакаФіг.7b є поперечним розрізом традиційного ни, які мають форму згідно з описом Saito et al. у розливального стакана з Фіг. 7b. патенті США № 4,949,778, мають кілька недоліків. Фіг.7с є виглядом з торця традиційного розлиНижні випускні отвори мають високе вертикальне вального стакана з Фіг.7а. відношення висоти до ширини, тобто, їхня висота Фіг.8а є поперечним розрізом розливального є більшою, ніж їхня ширина, і, таким чином, вихідні стакана згідно з першим варіантом втілення данопотоки на можуть повністю використовувати відго винаходу. криту площу нижніх бокових випускних отворів, і Фіг.8b є поперечним розрізом розливального вихідні потоки мають нерівномірну швидкість, пристакана з Фіг.8а по лінії 8b-8b. чому швидкість на виході з розливального стакана Фіг.9 є поперечним розрізом розливального у нижніх частинах вихідних потоків є значно вистакана з Фіг.8а. щою за швидкість на виході з розливального стаФіг.10а є поперечним розрізом розливального кана у верхніх частинах вихідних потоків. Наявстакана згідно з альтернативним варіантом втіність окружної поверхні з виступом, яка проходить лення даного винаходу. 9 86601 10 Фіг.10b є поперечним розрізом розливального ного отвору 26 розливального стакана 20 над вистакана з Фіг.10а по лінії 10b-10b. пускними отворами 30, 32. Розливальний стакан Фіг.11 є поперечним розрізом розливального 20 забезпечує потрібне повертання потоку майже стакана з ФІГ. 10а. до горизонталі, водночас забезпечуючи краще Фіг.12 є поперечним розрізом ще одного тразаповнення випускних отворів вихідними потокадиційного розливального стакана. ми. Це зменшує закупорювання і і створює більш Фіг.13а є поперечним розрізом розливального рівномірну швидкість вихідного потоку і більш стійстакана згідно з альтернативним варіантом втікі й контрольовані вихідні потоки зі значно знижелення даного винаходу. ним закручуванням та завихренням. В результаті Фіг.1Зb є поперечним розрізом розливального забезпечується більш бажаний і постійний харакстакана з Фіг.13а. тер потоку у виливниці. Детальний опис оптимальних варіантів втіленВ альтернативних варіантах втілення досягнуті ня. кути повороту вихідних потоків регулюють через Фігури 8 та 9 показують перший варіант втікути нижніх країв випускних отворів відносно верлення розливального стакана 2. Цей варіант втітикальної центральної осі отвору, і можуть бути лення винаходу включає одну протилежно спрязастосовані різні кути повороту та різні звуження. мовану пару верхніх бокових випускних отворів 30 Фігури 10 та 11 показують варіант втілення розлита одну протилежно спрямовану пару нижніх боковального стакана згідно з даним винаходом. Розвих випускних отворів 32. У цьому варіанті втіленливальний стакан 50 включає дві протилежно ня розрахунковий кут повороту від вертикалі вгору спрямовані пари верхніх бокових випускних отвоу горизонтальному напрямку верхніх випускних рів 60, 64, розташовані одна над одною, і одну отворів становить 90 градусів, як і розрахунковий протилежно спрямовану пару нижніх бокових викут повороту нижніх випускних отворів 32. Кожен пускних отворів 62 нижче. У цьому варіанті втіленверхній випускний отвір 30 обмежується верхнім ня розрахунковий кут повороту від вертикального краєм 22 та нижнім краєм 24. Центральний отвір до горизонтального напрямку вищих із верхніх 26 розливального стакана 20 звужується з боків випускних отворів 60 становить 90 градусів, рознижніми краями 24 верхніх випускних отворів 30. рахунковий кут повороту середніх із верхніх випусБокове звуження утворюється через включення кних отворів 64 становить 75 градусів, а розрахунлише нижніх країв 24 верхніх випускних отворів 30 ковий кут повороту нижніх випускних отворів 62 у центральний отвір 26, і, таким чином, боковий становить 60 градусів. прохід центрального отвору 26 над верхніми краяКожен верхній випускний отвір 60 обмежується ми 22 верхніх випускних отворів 30 є більшим, ніж верхнім краєм 72 та нижнім краєм 74. Центральбоковий прохід центрального отвору 26 на нижчих ний отвір 66 розливального стакана 50 звужується краях 24 верхніх випускних отворів 30. лише у боковому напрямку нижніми краями 74 Нижні випускні отвори 32 розташовуються під верхніх випускних отворів 60. Кожне бокове звузвуженням і над нижньою кришкою 36. Бокове ження утворюється через включення нижніх країв звуження не має форми окружної поверхні з ви74 верхніх випускних отворів 60 у центральний ступом, який проходить по всьому периметру ценотвір 66, і, таким чином, боковий прохід центральтрального отвору 26 розливального стакана 20. Як ного отвору 66 над верхнім краєм 72 верхнього можна побачити на ФІГ. 9, бокове звуження лише випускного отвору 60 є більшим, ніж боковий прозменшує боковий прохід центрального отвору 26, і, хід центрального отвору 66 на нижчому краї 74 таким чином розмір центрального отвору 26, того ж самого верхнього випускного отвору 60. спрямованого під кутом 90 градусів до бокового Цей варіант втілення винаходу включає два звупроходу, є незмінним. Розрахункові кути повороту, ження. Якщо розглядати боковий прохід центральверхніх та нижніх випускних отворів 30, 32 не обоного отвору 66 на верхньому краї 72 крайніх верхв'язково повинні дорівнювати 90 градусам. Крім ніх випускних отворів 60, 64 і рухатись донизу у того, розрахункові кути повороту верхніх та нижніх напрямку потоку крізь центральний отвір 66, лише випускних отворів 30, 32 можуть бути різними. У боковий прохід центрального отвору 66 зменшубудь-якому з випадків розрахункові кути повороту ється у східчастому режимі з кожним наступним можуть становити від 30 до 105 градусів, якщо звуженням. Бокові звуження не мають форми вимірювати від вертикалі вгору у горизонтальному окружних поверхонь з виступами, які проходять по напрямку, для того, щоб розливальний стакан 20 всьому периметру центрального отвору 66 розлизабезпечував певну кількість вихідних потоків, повального стакана 50. вернутих майже горизонтально відносно вертикаЯк обговорювалося з посиланням на поперельного центрального отвору 26. дній варіант втілення, бокові звуження лише змеВ оптимальному варіанті ширина нижніх боконшують бокові проходи центрального отвору 66 і, вих випускних отворів 32 не зменшується відносно таким чином, розмір центрального отвору 66 ширини верхніх бокових випускних отворів 30, і спрямованого під кутом 90 градусів до бокових висота бокових випускних отворів 30, 32 в оптимапроходів 60, 62, 64 є незмінним. Крайні нижні вильному варіанті є меншою за ширину бокових випускні отвори 62 розташовуються під крайніми пускних отворів 30, 32. Загальна відкрита площа нижніми звуженнями і над нижньою кришкою 76. В бокових випускних отворів 30, 32 в оптимальному оптимальному варіанті ширина бокового випускноваріанті є меншою за подвійну відкриту площу го отвору 62, 64 не зменшується відносно ширини центрального отвору 26 розливального стакана 26 вищезгаданого бокового випускного отвору 60, 62, над випускними отворами 30, 32, в оптимальному відповідно, і висота бокових випускних отворів 60, варіанті - є більшою за відкриту площу централь62, 64 в оптимальному варіанті є меншою, ніж ши 11 86601 12 рина бокових випускних отворів 60, 62, 64. Загалькальне відношення висоти до ширини бокових вина відкрита площа бокових випускних отворів 60, пускних отворів помітно стабілізує вихідні потоки 62, 64 в оптимальному варіанті є меншою за подля досягнення, порівняно з традиційними розлидвійну відкриту площу центрального отвору 66 вальними стаканами, кращого заповнення випускрозливального стакана 50 над випускними отвоних отворів для перешкоджання закупорюванню, рами 60, 62, 64 і є більшою за відкриту площу ценбільшої рівномірності швидкості вихідних потоків, трального отвору 66 розливального стакана 50 значного зменшення закручування та завихрення над випускними отворами 60, 62,64. вихідних потоків і несподівано постійного характеФігури 13а та 13b показують альтернативний ру потоку у виливниці з меншою турбулентністю. варіант втілення даного винаходу. Розливальний Розливальний стакан згідно з винаходом з низьким стакан 90 має конфігурацію, подібну до варіантів вертикальним відношенням висоти до ширини втілення, описаних вище. Однак, бокові звуження випускних отворів і з загальною відкритою площею 98, які зменшують площу центрального отвору 92, бокових випускних отворів, яка є більшою, але не повністю проходять через центральний отвір менше, ніж удвічі, ніж відкрита площа центрально92. Для досягнення потрібних характеристик потого отвору над випускними отворами, дозволяє маку ширина бокового проходу 97 має бути не більксимально наближати крайні верхні випускні отвошою за половину діаметра центрального отвору ри до меніска, і, таким чином, можна 92. використовувати навіть більше двох звужень без Особливістю винаходу є принаймні одне бокозагрози руйнування меніска. ве звуження центрального отвору 66 розливальноРозливальні стакани згідно з винаходом заго стакана 50 через включення у центральний безпечують легке і стійке досягнення кількох майотвір 66 нижнього краю 74 верхнього випускного же горизонтальних верхніх та нижніх вихідних поотвору 60 над нижнім випускним отвором 62, 64 токів з кутами повороту від 55 до 105 градусів від розливального стакана 50 і над нижньою кришкою вертикального до горизонтального напрямку. До76 розливального стакана 50. Дно 76 розливальсягнуті кути повороту більше відповідають розраного стакана 50 повинно бути практично закритим хунковим кутам повороту, порівняно з традиційнидля стабілізації протитиску у рідкому металі, який ми розливальними стаканами. Можуть бути легко протікає через розливальний стакан 50, і принайреалізовані кілька стійких кутів повороту верхніх мні одне бокове звуження застосовують для повевихідних потоків та нижніх вихідних потоків, а тартання певної частини потоку для утворення верхкож більш визначене і стійке розділення потоку на нього вихідного потоку, тоді як решта потоку потім кілька верхніх та нижніх вихідних потоків. Це доповертається нижньою кришкою 76 для утворення зволяє досягати дуже розсіяного, але майже горинижнього вихідного потоку. Завдяки цьому наступзонтального надходження рідкого металу у виливному розділенню і повертанню потоку у розливаницю для плоских заготовок, що є дуже бажаним льному стакані 50 згідно з даним винаходом, кільдля високопродуктивного лиття і подолання недокість та швидкість виливання рідкого металу з ліків існуючого рівня техніки. кожного випускного отвору і кути спрямування виРегулювання ступеня бокового звуження дохідних потоків мають значно менше коливання зволяє контролювати частку потоку рідкого метапорівняно з традиційними розливальними стакалу, який виходить із розливального стакана через нами. Бокове звуження не має форми окружної верхній випускний отвір, нижній край якого виступоверхні з виступом, який проходить по всьому пає у центральний отвір для утворення звуження. периметру центрального отвору 66 розливального Ступінь бокового звуження визначається співвідстакана 50. Натомість бокове звуження лише зменошенням відкритої площі центрального отвору у ншує боковий прохід центрального отвору 66, горизонтальній площині у звуженні порівняно з розмір центрального отвору спрямованого під кувідкритою площею центрального отвору у горизотом 90 градусів до бокового проходу, не змінюєтьнтальній площині над звуженням. Таким чином, ся звуженням згідно з винаходом. Таким чином, конструктор простіше і з більшою певністю, порівзменшення ширини нижніх бокових випускних няно з традиційними розливальними стаканами, отворів відносно ширини верхніх бокових випускможе регулювати пропорції загального потоку, них отворів не вимагається, і допускається низьке який виходить з розливального стакана згідно з вертикальне відношення висоти до ширини боковинаходом через кожен верхній боковий випускний вих випускних отворів. Вертикальне відношення отвір. висоти до ширини бокового випускного отвору Зрозуміло, що існує можливість численних визначають як співвідношення висоти випускного модифікацій та варіантів даного винаходу. Таким отвору до ширини випускного отвору. В оптимальчином, слід розуміти, що у межах обсягу предстаному варіанті всі бокові випускні отвори мають вленої нижче формули винаходу даний винахід вертикальне відношення висоти до ширини, менможе бути практично втілений в інший спосіб, ніж ше за одиницю. Було виявлено, що низьке вертитой, який було конкретно описано. 13 86601 14 15 86601 16 17 Комп’ютерна верстка Г. Паяльніков 86601 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
