Вставний механізм для стрілецької зброї та стрілецька зброя

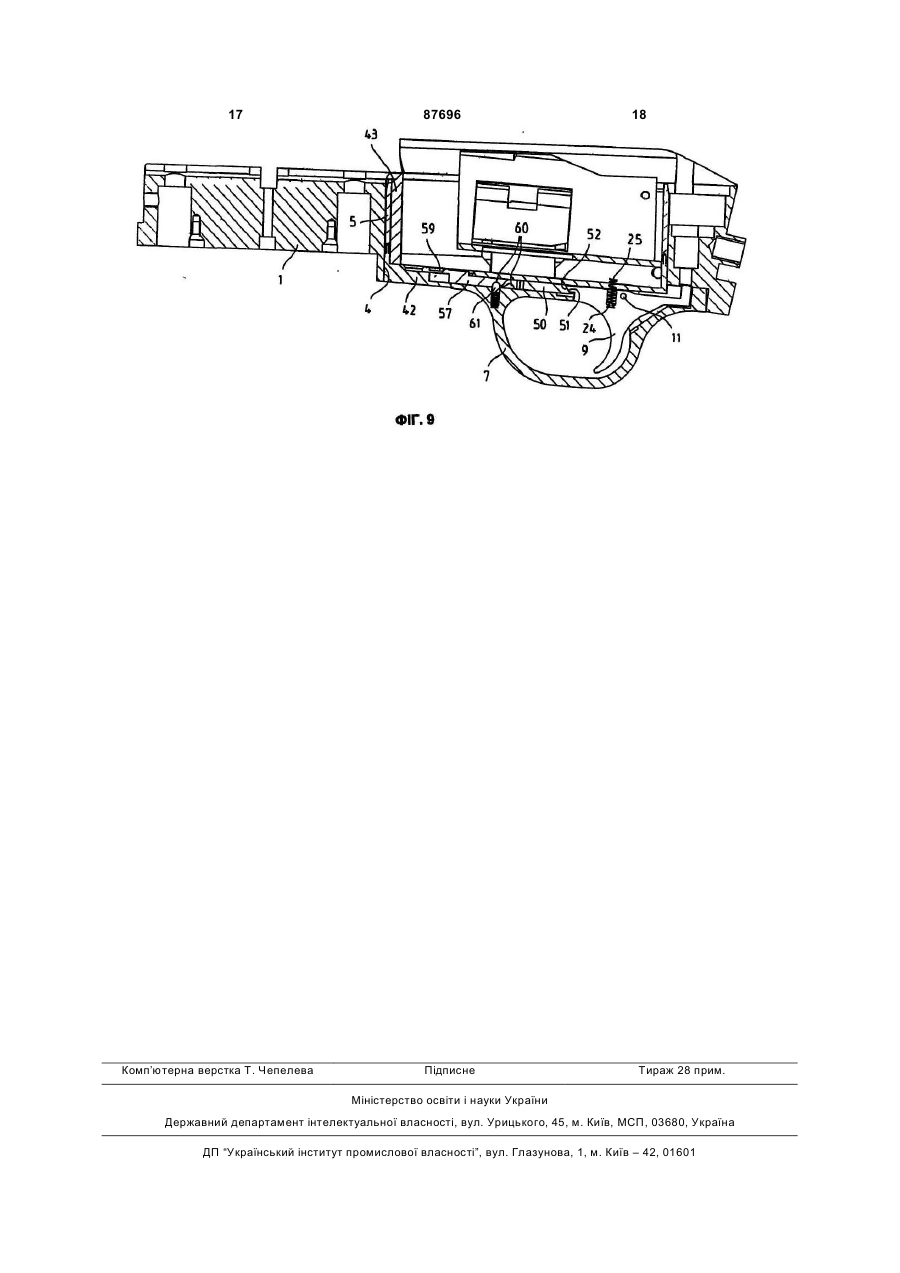

1. Вставний механізм для стрілецької зброї, особливо магазинної гвинтівки, який відрізняється тим, що елемент спускового гачка з запобіжником спускового гачка і спусковий гачок прикріплені до нижнього боку вставного механізму таким чином, що елемент спускового гачка можна видалити зі стрілецької зброї разом зі вставним механізмом. 2. Вставний механізм за п. 1, який відрізняється тим, що він містить з'єднаний зі спусковим гачком блокувальний механізм для замикання з можливістю звільнення вставного механізму у вставленому положенні стрілецької зброї. 3. Вставний механізм за п. 2, який відрізняється тим, що блокувальний механізм містить блокувальний елемент, приведений у замкнуте положення за допомогою пружини, що створює напруження стискання, і блокувальний компонент для приєднання блокувального елемента до спускового гачка. 4. Вставний механізм за п. 3, який відрізняється тим, що блокувальний компонент містить фаску на своєму задньому кінці для входження в контакт з виступом спускового гачка. 5. Вставний магазин за п. 3 або 4, який відрізняється тим, що блокувальний елемент має фаску на своєму передньому кінці. 6. Вставний механізм за пп. 3-5, який відрізняється тим, що він містить патронну обойму, в якій нижня пластина та блокувальний елемент розміщені таким чином, що його можна змістити у напрямку по осі. 2 (19) 1 3 87696 4 сконструйований відповідно до одного з пунктів 1отвір, виступ або підвищення для замикання вста15. вного механізму. 17. Стрілецька зброя за п. 16, яка відрізняється тим, що корпус механізму казенної частини містить Винахід стосується вставного механізму для стрілецької зброї, особливо магазинної гвинтівки, і стрілецької зброї з таким вставним механізмом. У магазинних гвинтівках з циліндричним механізмом казенної частини магазин для патронів, як правило, розташований під механізмом казенної частини. Зокрема, у магазинних гвинтівках з конструкцією довгого типу магазин часто розміщений як вставний магазин у патронній обоймі, відкритій знизу, перед запобіжником спускового гачка, так що магазин можна також легко видалити донизу. Однак магазин можна прилаштувати в патронну обойму, доступну зверху, над запобіжником спускового гачка, особливо при конструкції коротшого типу. У цьому випадку магазин втиснутий зверху в патронну обойму, коли механізм казенної частини відкритий. Однак для того, щоб повністю розрядити зброю з таким розміщенням магазина, патрони мають бути або видалені з магазина, одним пальцем, після відкривання механізму казенної частини, або вони мають бути виштовхнуті один за одним шляхом відкривання і закривання механізму казенної частини. Однак це потребує відносно великого зусилля для того, щоб повністю розрядити зброю, що є вимогою для транспортування зброї всередині транспортного засобу, коли її одержують або залишають на взводі, або перед входженням до будівлі. З заявки DE 20 2004 016 800 U1 відомий замковий механізм для магазинної гвинтівки з патронною обоймою для магазина, який можна видаляти. В цьому відомому замковому механізмі нижній бік патронної обойми покритий пластиною, що має поворотну кришку, яку можна замкнути, яка несе важіль спускового гачка і відокремлює важіль спускового гачка від механізму спускового гачка у відкритому положенні для видалення або вставляння магазина, і в закритому положенні з'єднує важіль спускового гачка з механізмом спускового гачка. Проблемою винаходу є створення вставного механізму для стрілецької зброї та стрілецької зброї з таким вставним магазином, що дає можливість швидко заряджати та розряджати стрілецьку зброю, навіть якщо магазин розміщений над запобіжником спускового гачка. Ця проблема вирішена за допомогою вставного механізму з особливостями за пунктом 1 формули винаходу і за допомогою стрілецької зброї з особливостями за пунктом 16 формули винаходу. Придатні удосконалення та кращі втілення винаходу є об'єктом залежних пунктів формули винаходу. У вставному механізмі відповідно до винаходу елемент спускового гачка з запобіжником спускового гачка і спусковий гачок скріплені на його нижній частині таким чином, що елемент спускового гачка можна видалити, разом зі вставним магазином, із стрілецької зброї. Таким чином, стрілецьку зброю можна швидко розрядити і зарядити з по вним вмістом магазина, навіть якщо магазин розміщений над елементом спускового гачка. Магазин і елемент спускового гачка утворюють єдине ціле, яке можна просто видалити, можна транспортувати і тримати окремо від стрілецької зброї, але якщо необхідно, то можна також швидко змонтувати знову. Таким чином, стрілецьку зброю можна не тільки розрядити швидко і просто, але, наприклад, після підняття доверху взводу можна також швидко перезарядити з повним вмістом магазина і повною готовністю до пострілу. У цьому відношенні вставний магазин з елементом спускового гачка, прикріпленим до нього, потрібно тільки вставити з нижнього положення у відповідну обойму корпусу механізму казенної частини. В конкретному кращому втіленні вставний механізм має блокувальний механізм, з'єднаний зі спусковим гачком для роз'ємного замикання вставного магазина вставленому положенні на стрілецькій зброї. З'єднання блокувального механізму зі спусковим гачком дає можливість замкнути магазин над самим спусковим гачком, навіть якщо блокувальний елемент, який приведений в замкнене положення за допомогою пружини, що створює напруження стискання, зупиняється через обледеніння, забруднення або щось подібне. В кращому втіленні блокувальний механізм містить блокувальний елемент, який приведений в замкнуте положення за допомогою пружини, що створює напруження стискання, і блокувальний компонент для приєднання блокувального елемента до спускового гачка. В кращому втіленні блокувальний елемент сконструйований як блокувальний штифт, який приведений в замкнуте положення за допомогою пружини, що створює напруження стискання, і його можна проштовхнути в положення відтягнутого вивільнення за допомогою елемента, що приводить у дію. Через блокувальний компонент блокувальний елемент не тільки приведений у замкнуте положення шляхом приведення в дію спускового гачка, а скоріше спусковий гачок також втиснутий у переднє стартове положення, коли приведена в дію кнопка для натискування. Таким чином, спусковий гачок може контактувати з важелем спускового гачка в корпусі механізму казенної частини тільки після повного замикання вставного магазина. Таким чином, спусковий гачок, який перебуває стаціонарно у стиснутому положенні, не може призвести до небажаного випуску кулі. Елемент, який приводить у дію, для переміщення блокувального елемента у положення випуску, може бути розміщений прямо на запобіжнику спускового гачка, або також на корпусі механізму казенної частини стрілецької зброї. В іншому втіленні блокувальний механізм може містити два блокувальних елемента, які можуть зміщуватись у поперечному напрямі, і які попередньо напружені вбік проти замикаючих поперечних 5 87696 6 зв'язків за допомогою стопорного механізму спусповідної різьби на його верхньому боці, за допомокового гачка, які ударяються об пружину і з'єднугою яких запобіжник спускового гачка 7 надійно ються зі спусковим гачком. Крім того, спусковий з'єднаний з патронною обоймою 5 з внутрішнього гачок містить блокувальний стопорний механізм, боку обойми. який діє разом із двома блокувальними елементаКрім запобіжника спускового гачка 7, елемент ми і який спрямовується таким чином, що він може спускового гачка 3 містить спусковий гачок 9, розбути зміщений на нижню частину магазину, і в наміщений на запобіжнику спускового гачка 7 таким перед заданому замикаючому положенні перечином, що його можна повертати, завдяки отворам шкоджає стисканню разом двох замикаючих попе10 та 11, і поперечному штифту, не показаному. речних зв'язків і таким чином не бажаному На своєму передньому боці запобіжник спусвидаленню вставного магазина. кового гачка 7 містить заглиблення 12, в яке рухВ кращому втіленні вставний магазин складаливо спрямовується елемент 14, що приводить у ється з патронної обойми і магазинної вставки, яку дію, який рухається у напрямку до пружини 13, яка можна замінювати. Таким чином, вставний магастворює напруження стискання. Елемент 14, що зин можна просто прилаштувати до різних калібприводить у дію, сконструйований як кнопка, на рів. Однак, вставний магазин можна також сконстяку натискують, або стопорний механізм, має упор руювати як одне ціле. 15, який висувається доверху на його передньому Стрілецька зброя відповідно до винаходу, зоккінці у напрямі пострілу, так що він входить у нижрема, магазинна гвинтівка, відрізняється тим, що ній паз 16 на задньому кінці блокувального елемевона містить вставний магазин з елементом спуснта 17, подібного до штиря. На задньому кінці кового гачка, прикріпленим до його нижньої частиелемента 14, що приводить у дію, верхній паз 18 ни. забезпечений для зчеплення з несучим елеменІнші характерні особливості і переваги винатом 19, який виступає донизу, на передньому кінці ходу можна вивести з наступного опису кращого блокувального компонента 20, проведеного сповтілення за допомогою креслень. Фіг.показують собом зміщення у запобіжник спускового гачка 7. таке: На своєму задньому боці блокувальний комФіг.1, корпус механізму казенної частини магапонент 20 містить укіс 21, який діє разом зі спускозинної гвинтівки і відповідний вставний магазин з вим гачком 9. інтегрованим елементом спускового гачка; Спусковий гачок 9 має на передньому кінці Фіг.2, перше втілення вставного магазина з інсвого ребра спускового гачка 22, у напрямі пострітегрованим елементом спускового гачка у розілу, уступ 23 для входження в контакт з укосом 21 браному вигляді; блокувального компонента 20. На верхньому боці Фіг.3, вставний магазин з інтегрованим елемеребра спускового гачка 22 не видимий отвір 24 для нтом спускового гачка у вигляді збоку; утримання пружини спускового гачка 25 розміщеФіг.4, вставний магазин Фіг.3 у вигляді зверху; ний між просвердленим отвором 11 та уступом 23. Фіг.5, вигляд збоку вставного магазина з інтегНа задньому кінці ребра спускового гачка 22 вированим елементом спускового гачка, вздовж лінії ступаючий доверху упор 26 забезпечений для А-А Фіг.4; входження в контакт з не показаним важелем спуФіг.6, друге втілення вставного магазина з інскового гачка. тегрованим елементом спускового гачка і корпус З Фіг.5 видно, що подібний до штиря блокувамеханізму казенної частини у розібраному вигляді; льний елемент 17 розміщений у відповідному Фіг.7, вигляд у розрізі корпусу механізму каспрямовуючому отворі 27 нижньої пластини 28 зенної частини і вставний магазин Фіг.6; патронної обойми 5 таким чином, що його можна Фіг.8, трете втілення вставного магазина з інзмістити у напрямку осі. На його передньому кінці тегрованим елементом спускового гачка у розіподібний до штиря блокувальний елемент 17 має браному вигляді; і нахил 29, і для замикання входить в контакт з його Фіг.9, вигляд у розрізі корпусу механізму капереднім кінцем у отворі 30, зображеному на Фіг.1 зенної частини і вставний магазин Фіг.8. на корпусі механізму казенної частини 1. Задній Фіг.1 показує корпус механізму казенної частизаокруглений кінець 31 запобіжника спускового ни 1 або корпус системи стрілецької зброї та встагачка 7 виступає у напрям#назад відносно патронвний магазин 2 з елементом спускового гачка З, ної обойми 5, і входить у заглиблення 32, показане прикріпленим до його нижньої сторони. Корпус на Фіг.1, на нижній частині корпусу механізму камеханізму казенної частини 1 містить обойму 4, зенної частини 1. Через пружину 13, що створює яка є доступною з нижньої сторони, в яку уведений напруження стискання, яка затиснута між запобіжвставний магазин 2. Звичайним способом ствол, ником спускового гачка 7 і елементом 14, що припередня рукоятка та задня рукоятка, не показана, водить у дію, відповідно до Фіг.5, елемент 14, що прикріплені до корпусу механізму казенної частини приводить у дію, і блокувальний елемент 17, який 1. увійшов у контакт з ним, стиснуті у переднє полоЯк можна вивести з Фіг.2 зокрема, вставний ження, що відповідає замкнутому положенню. При магазин 2 містить патронну обойму 5 і магазинну зміщенні елемента 14, який приводить у дію, подівставку 6, яка прилаштована до бажаного калібру бний до штиря блокувальний елемент 17 втягуєтьі, якщо необхідно, її можна легко замінити. Запобіся і досягає корпусу механізму казенної частини 1, жник спускового гачка 7 елемента спускового гачка не входячи в контакт з отвором 30, так що встав3 прикріплений до нижнього боку патронної обойний магазин 2 можна видалити разом з елементом ми 5. У цьому відношенні запобіжник спускового спускового гачка 3. гачка 7 має декілька отворів з нарізкою 8 для від 7 87696 8 При вставлянні вставного магазину 2 в корпус проведений тут у нижній пластині 28 патронної механізму казенної частини 1 блокувальний елеобойми 5 таким чином, що його можна змістити. мент 17, який рухається вперед за допомогою Цей блокувальний елемент 17 також має укіс 29 пружини 13, що створює напруження стискання, на своєму передньому кінці і входить, відповідно спочатку стиснутий фаскою 29 і при правильно до Фіг.7, у відповідний отвір 30 корпусу механізму встановленому положенні вставного магазину 2 казенної частини 1. На відміну від першого втіленвходить своїм переднім кінцем в отвір 30 корпусу ня, пружина 13, що створює напруження стисканмеханізму казенної частини 1. Якби сила стискання, не входить в контакт з елементом, який привоня пружини, що створює напруження стискання, не дить у дію, а переважно безпосередньо діє на була б достатньою, наприклад, через забруднення блокувальний компонент 20, щоб рухати блокуваабо обледеніння, то замковий елемент 17 змістивльний елемент 17 в замкнуте положення. ся б вперед, коли спусковий гачок 9 приведений у У втіленні, показаному на Фіг.5 та 6, зміщення дію блокувальним компонентом 20. Це зміщення подібного до штиря блокувального елемента 17 в досягнуте за допомогою укосу 21, який розміщейого відведене вільне положення відбувається за ний, при втягнутому положенні блокувального допомогою елемента 34, який приводить у дію, компонента 20, на нижньому уступі 23 ребра спусспроектованого як кутовий стопорний механізм, кового гачка 22. Якщо уступ 23 на передньому кінці який, на відміну від першого втілення, розміщений ребра спускового гачка 22 знижується, коли спусне в запобіжнику спускового гачка, а розміщений ковий гачок 9 приведений у дію, то блокувальний так, що через вставку 35 його можна змістити в компонент 20, розміщений у втягнутому положенні, заглиблення 36 на нижньому боці корпусу механіі з ним елемент 14, який приводить у дію, і подібзму казенної частини 1, і він з'єднаний з блокуваний до штиря блокувальний елемент 17 виштовльним елементом 17 за допомогою болта 37. Для хуються вперед завдяки укосу 21. Це забезпечує, забезпечення рухомого керування елемент 34, що що вставний магазин 2 є замкнутим перед тим, як приводить у дію, має стопори 38, які виступають стрілецька зброя приведена в дію. назовні на поверхнях своїх протилежних сторін, ці Іншою функцією блокувального компонента 20 стопори зчіплюються у відповідні спрямовуючі пає повернення спускового гачка 9 у його переднє зи 39 на верхній стороні вставки 35. Болт 37 встапочаткове положення, коли елемент 14, який привлений в отвір 40 на тильному передньому боці водить у дію, приведений в дію. Таким чином, мостопорного механізму 34 і виступає у напрямі до жна розмістити спусковий гачок 9 з його заднім задньої частини через отвір 41 вставки 35. упором 26 на не показаний важіль спускового гачЯкщо елемент 34, який приводить у дію, вика, коли вставний магазин 2 вставлений, тільки штовханий до задньої частини, то блокувальний якщо вставний магазин 2 повністю замкнутий. Таелемент 17 також виштовханий назад через болт ким чином, спусковий гачок 9, який є стаціонарним 37, і таким чином звільнює вставний магазин 2 для у стиснутому положенні, не може призвести до не видалення, з повним елементом спускового гачка. бажаного випуску кулі. Інше втілення вставного магазину 2 з інтегроФіг.6 та 7 показують інше втілення вставного ваним елементом спускового гачка 3 показане на магазину 2. Головна конструкція відповідає втіФіг.8 та 9. У цьому втіленні також елемент спусколенню, описаному в попередньому, так що частивого гачка 3 містить запобіжник спускового гачка 7 ни, які відповідають одна одній, також забезпечені та спусковий гачок 9, який розміщений так, що він одними і тими ж символами посилання. Вставний може обертатись, на запобіжнику спускового гачка магазин 2, позначений тут, також містить патронну 7, за допомогою отворів 10 у запобіжнику спускообойму 5, на нижньому боці якої прикріплений завого гачка 7 і отворів 11 у спусковому гачку 9, і побіжник спускового гачка 7. На своєму верхньому поперечного штиря, не показаного. Подібним чибоці запобіжник спускового гачка 7 також має декіном спусковий гачок 9 має на верхньому боці сволька просвердлених отворів 8 для відповідних го ребра спускового гачка 22 не видимий отвір 24, шурупів, за допомогою яких запобіжник спускового який лежить перед просвердленим отвором 11, гачка 7 міцно приєднаний до патронної обойми 5, утримуючи пружину 25 спускового гачка. Вставний біля внутрішнього боку обойми. В запобіжник спусмагазин 2 також містить патронну обойму 5 та дно кового гачка 7 уміщений спусковий гачок 9 так, що магазину 42, яке тут сконструйоване як окремий він може обертатись за допомогою отворів 10 та компонент, і яке вставлене разом з патронною 11 і не позначеного поперечного штифта. обоймою 5, і міцно приєднане до неї, наприклад, Тут також блокувальний компонент 20 уміщеза допомогою склеювання. Амортизатор патрона ний в запобіжник спускового гачка 7 таким чином, 43 прикріплений у внутрішній частині патронної що його можна змістити. На своєму задньому кінці обойми 5, на його передньому поперечному боці, блокувальний компонент 20 також має укіс 21, який видно у напрямі пострілу. який входить в контакт з уступом 23 на передньоПатронна обойма 5, виготовлена переважно з му кінці ребра спускового гачка 22 спускового гачпластику, містить на протилежних поздовжніх бока 9. На верхньому боці ребра спускового гачка 22 ках бокові еластичні замикаючі поперечні зв'язки також забезпечений не видимий (такий, що не ви44, які виступають донизу, за допомогою яких ступає на поверхню) отвір 24 для пружини спусковставний магазин 2 утримується так, що його можвого гачка 25. Однак, на відміну від першого втіна відокремити, всередині обойми 4 коробки сислення, блокувальний компонент 20 містить теми або корпусу механізму казенної частини 1, обмежувач 33, що висувається доверху, який вхопоказаної на Фіг.9. У цьому відношенні замикаючі дить у нижній паз 16 на задньому кінці подібного поперечні зв'язки 44 містять клиноподібні виступи до штиря блокувального елемента 17, який також 45 на їх зовнішньому боці, які входять у відповідні 9 87696 10 канавки корпусу механізму казенної частини 1 у го механізму 50 спускового гачка у напрямку назовставленому положенні вставного магазина 2, повні, проти замикаючих поперечних зв'язків 44. казаного на Фіг.9. Як видно з Фіг.8, зовнішні захваКрім того, додатковий блокувальний стопортні елементи 46 і внутрішні уступи 47 утворені на ний механізм 57, який діє разом з двома блокуванижніх кінцях замикаючих поперечних зв'язків 44, льними елементами 48, спрямовується до дна які виступають донизу. Шляхом стискання двох магазина 42 так, що він може рухатись у поздовжпротилежних замикаючих поперечних зв'язків 44 ньому напрямку. Блокувальний стопорний механа захватних елементах 46, які виступають донизу, нізм 57 містить діючу частину 59, яка висовується можна звільнити замок вставного магазина 2 для через отвір 58 дна магазина 42, і може зміщувавидалення з відповідного держака 4 корпусу мехатись між двома блокувальними елементами 48 нізму казенної частини 1. шляхом виштовхування назад таким чином, що У втіленні, показаному на Фіг.8 та 9, вставний вони утримуються виштовханими назовні у замагазин 2 має також блокувальний механізм для мкнуте положення. В цьому замкнутому положенні замикання, яке можна звільнити, вставного магастискання разом двох замикаючих поперечних зина 2 у вставленому положенні. Тут блокувальзв'язків 44 і таким чином не бажане видалення ний механізм містить два блокувальних елемента вставного магазина 2 не допускається. На Фіг.9 48, розміщених так, що вони можуть рухатись, у видно дві виїмки 60, які входять одна в одну, за поперечному напрямку до патронної обойми 5 у допомогою яких блокувальний стопорний механізм нижній частині магазина 42, яка є нахиленою збоку 57, розміщений в запобіжнику спускового гачка 7, і у напрямку назовні проти замикаючих поперечних на який діє пружина, підтримується в своєму зазв'язків 44 за допомогою стопорного механізму 50 мкнутому положенні і передньому звільненому спускового гачка, який виштовханий вперед пруположенні за допомогою стопорного болта 61, жинами 49, і з'єднані з спусковим гачком 9. На його забезпеченого на нижньому боці блокувального боковій стороні стопорний механізм 50 спускового стопорного механізму 57. гачка має фаску 51, яка діє разом з відповідним Стосовно двох перших втілень, зв'язок між контр-виступом 52 на передньому кінці спускового спусковим гачком 9 і замикаючими елементами 48, гачка 9. Блокувальні елементи 48, які можуть змізабезпечений за допомогою стопорного механізму щуватись вбік, містять бокові поперечні зв'язки 54, 50 спускового гачка у втіленні, показаному на Фіг.8 які висовуються через заглиблення 53 у дно магата 9, також забезпечує, що вставний магазин 2 зину 42, які спрямовуються на підтримуючі виступи замкнутий перед приведенням у дію стрілецької 47 на замикаючих поперечних зв'язках 44 патронзброї. При приведенні у дію спускового гачка 9 ної обойми 5. На внутрішньому боці блокувальні стопорний механізм 50 спускового гачка виштовелементи 48 містять протилежні передню та задхується вперед за допомогою фаски 51 і відповідню контрольні фаски 55, які діють разом з клином ного контр-виступу 52, натискуючи окремо на два 56 на передній кінець стопорного механізму 50 блокувальних елемента 48, навіть якщо сила двох спускового гачка таким чином, що два блокувальпружин 49 недостатня через забруднення або обних елемента 48 стиснуті рухом вперед стопорноледеніння. 11 87696 12 13 87696 14 15 87696 16 17 Комп’ютерна верстка Т. Чепелева 87696 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
