Зброя для вистрілювання снаряда та механізм контролю відбою для зброї

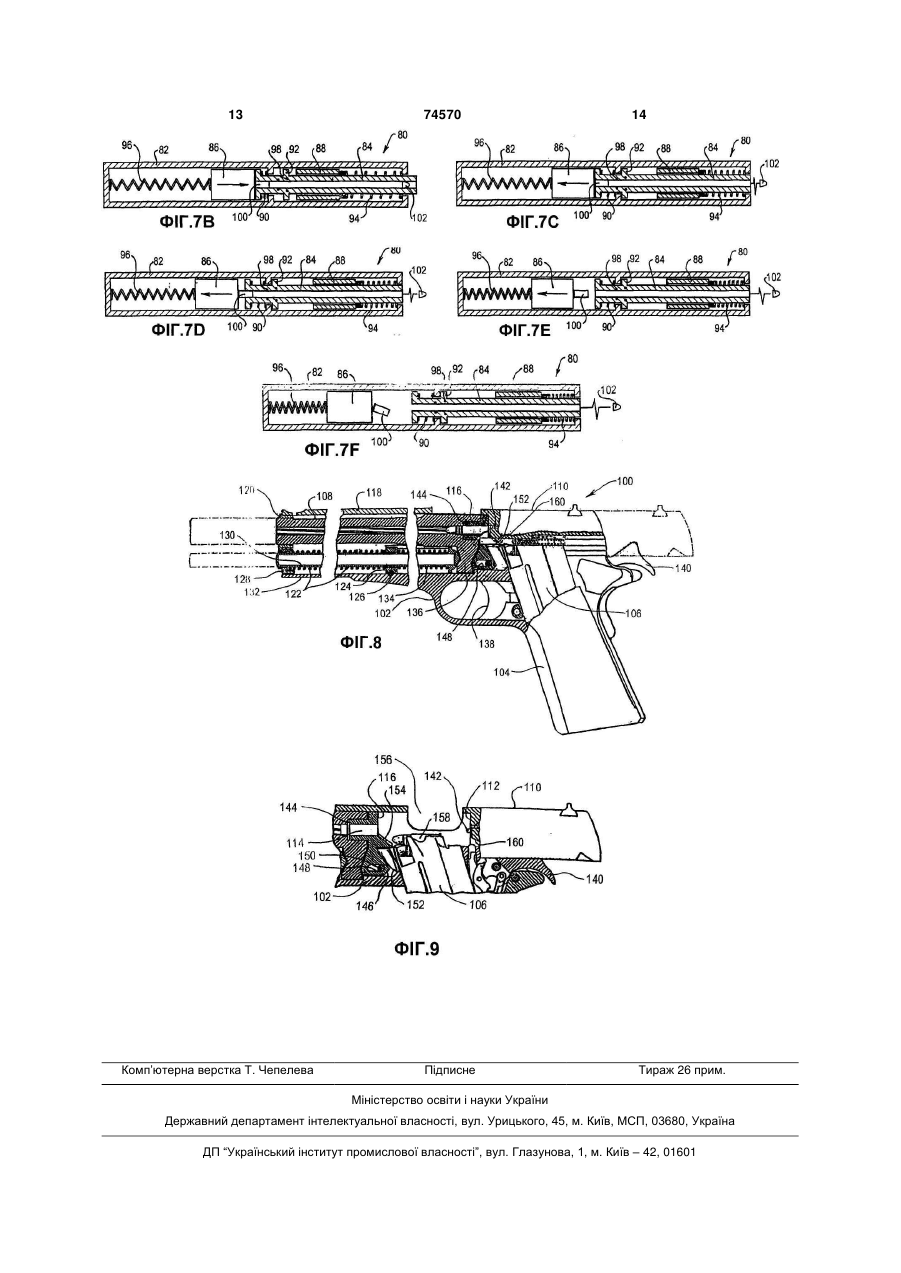

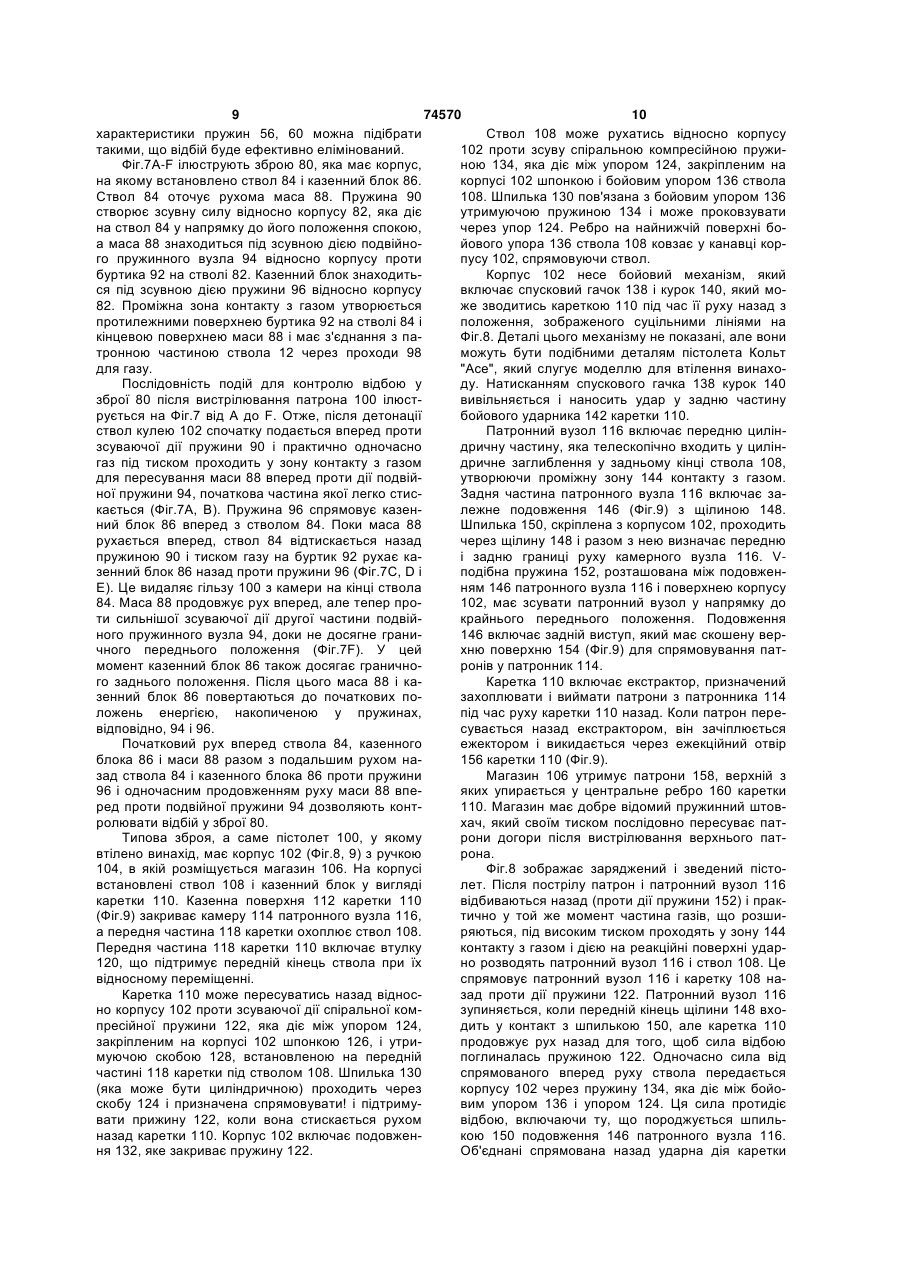

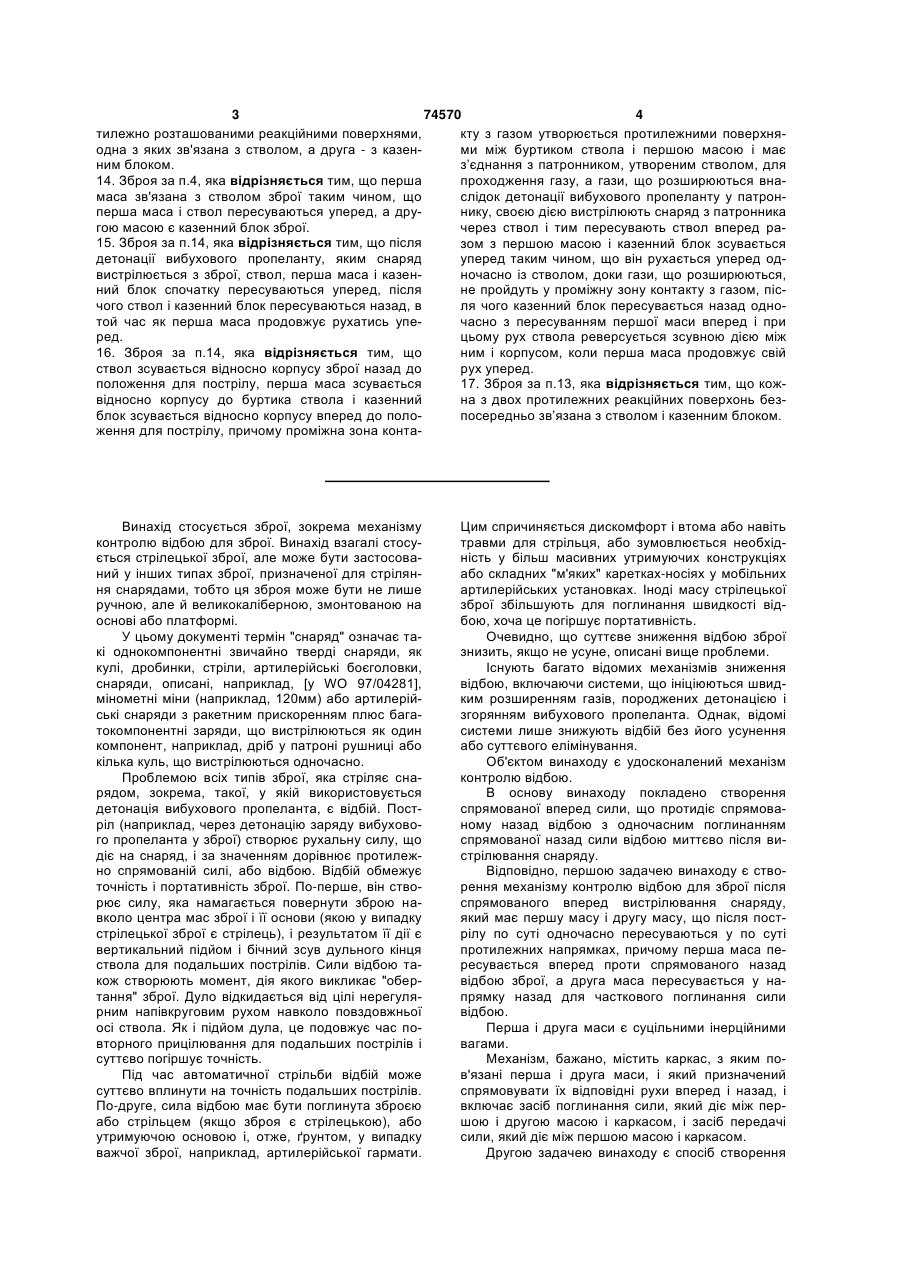

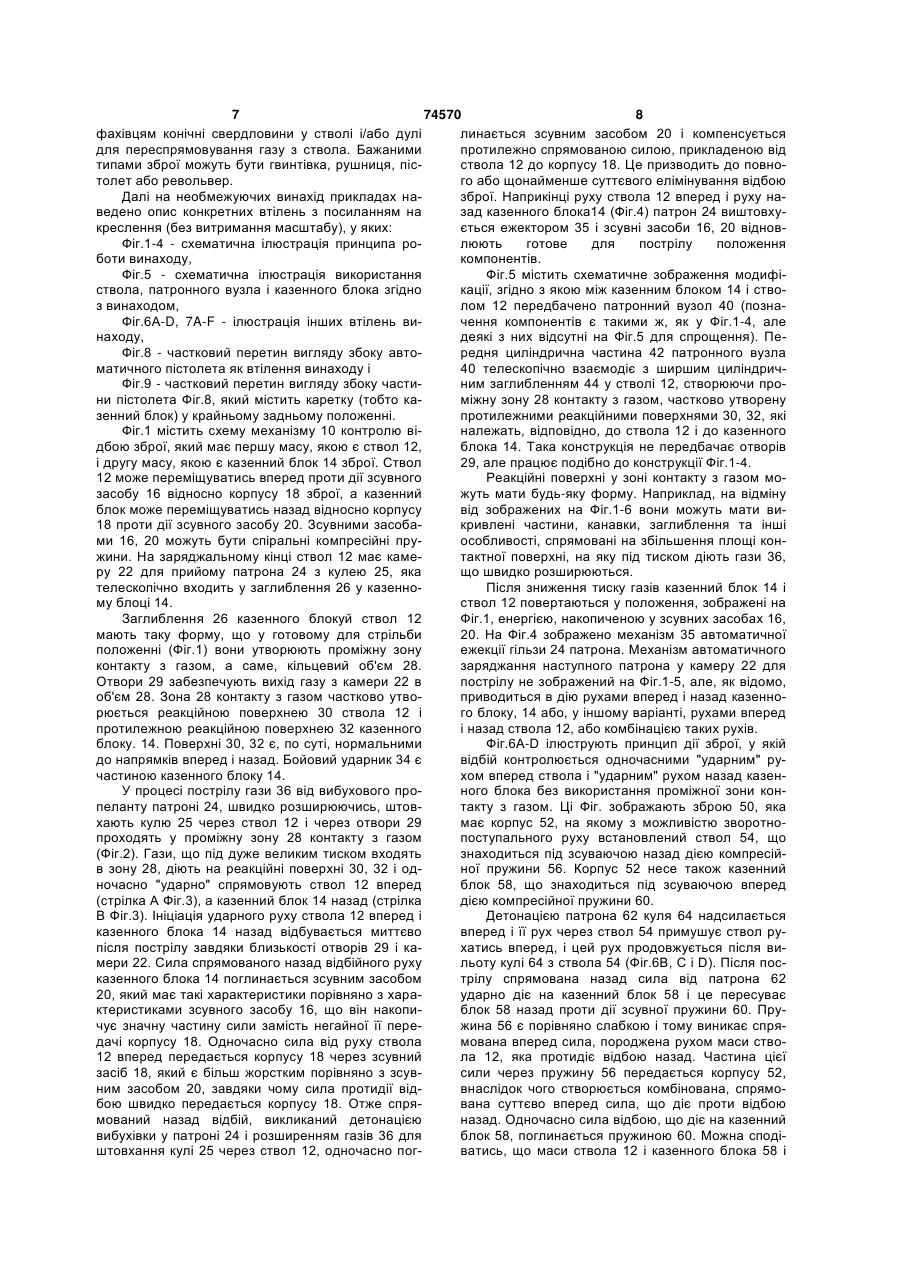

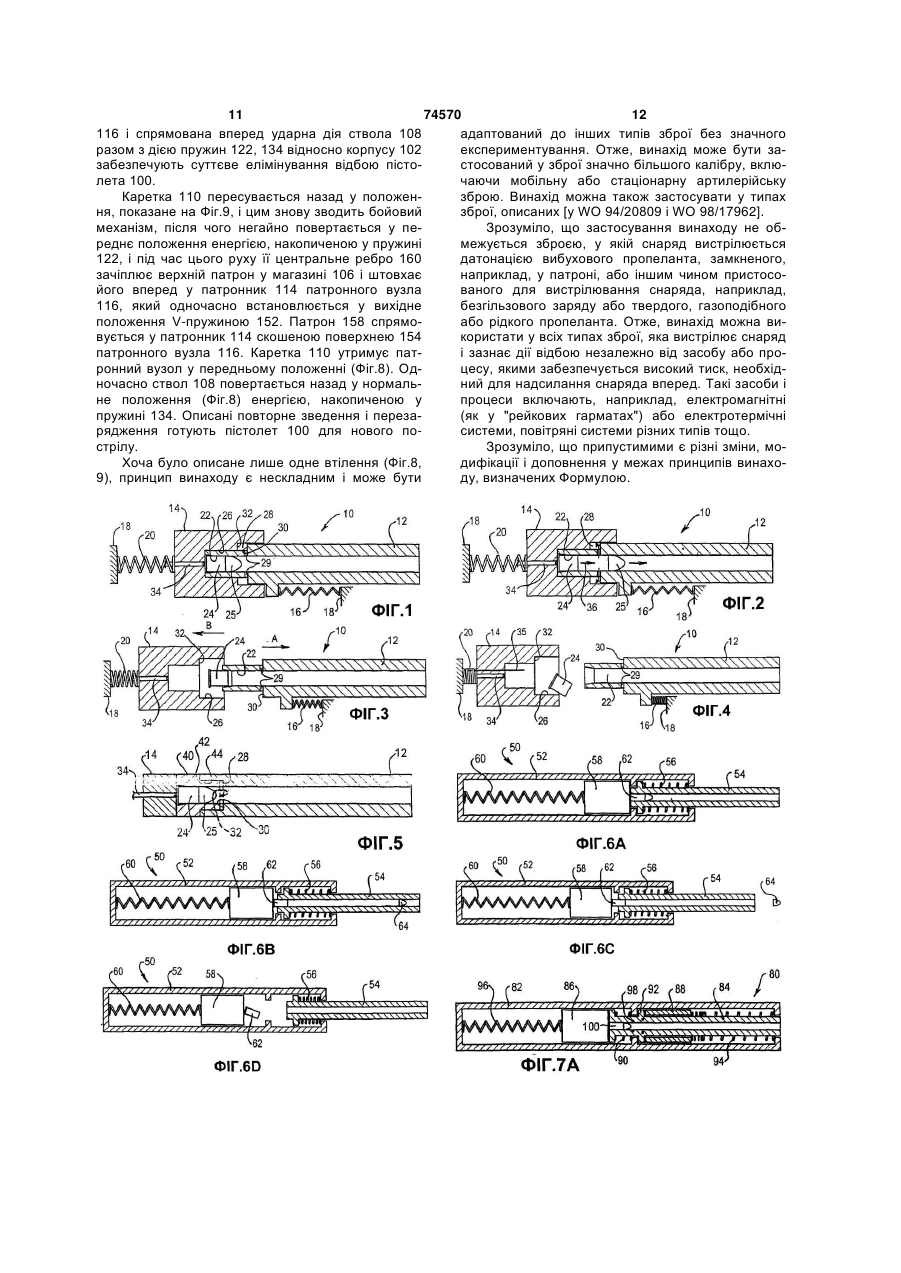

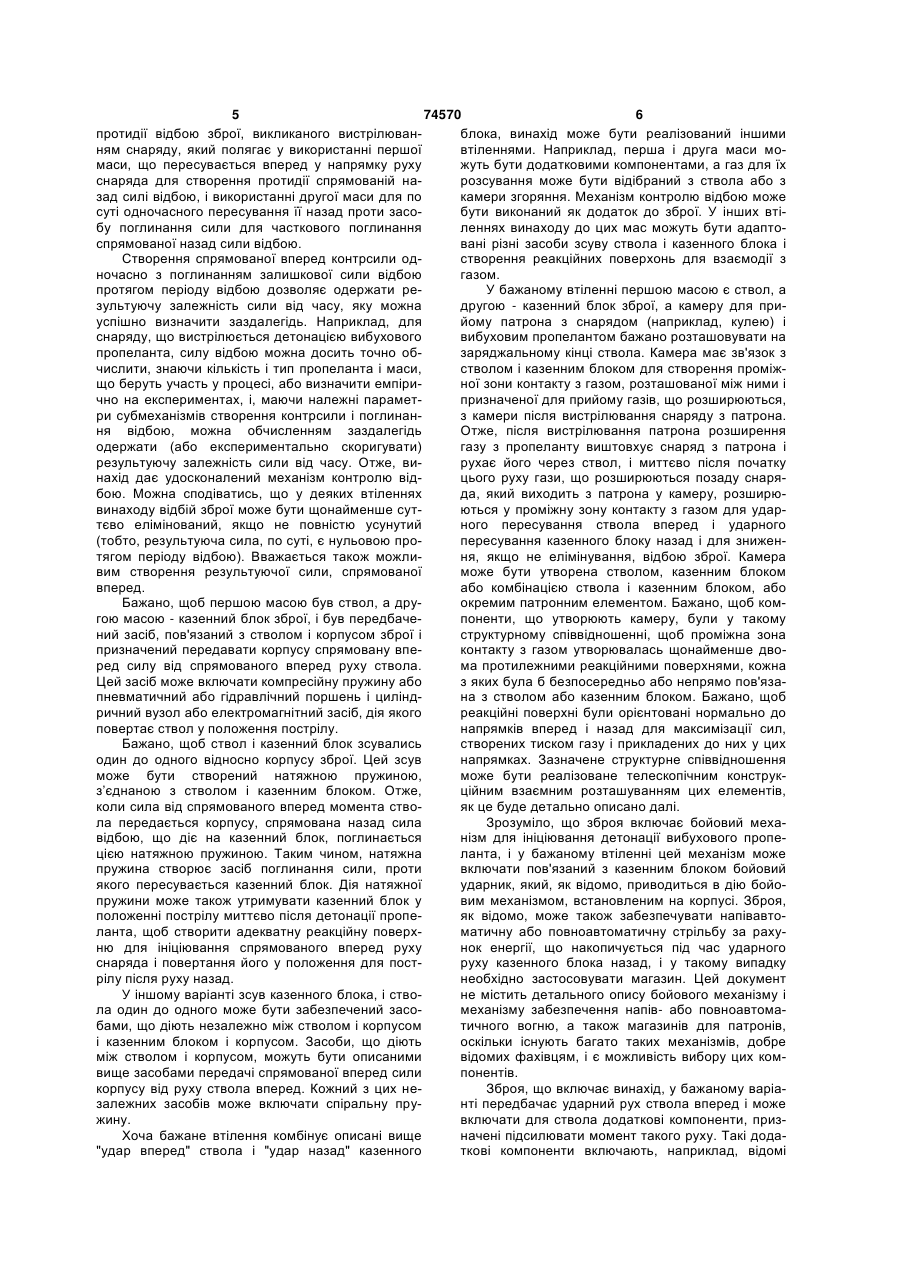

1. Механізм контролю відбою для зброї, призначеної для вистрілювання снаряда у напрямку вперед, який включає першу і другу маси, які під час пострілу пересуваються у суттєво протилежних напрямках, причому перша маса пересувається вперед для протидії спрямованому назад відбою зброї, а друга маса пересувається у напрямку назад для поглинання частини сили відбою, причому перша маса і друга маса мають протилежно розташовані реакційні поверхні і газ, що відбирається з патронника зброї під час пострілу, проходить у зону між реакційними поверхнями для розсування першої і другої мас. 2. Механізм за п.1, який відрізняється тим, що включає каркас, з яким зв’язані перша і друга маси, призначений для спрямовування їх відповідних рухів вперед і назад, і включає засіб поглинання сили, який функціонує між другою масою і каркасом, і засіб передачі сили, який діє між першою масою і каркасом. 3. Механізм за п.2, який відрізняється тим, що каркас виконаний з можливістю з'єднання із зброєю для операційного приєднання до зброї цього механізму і забезпечення цим пересування першої і другої мас у зазначених суттєво протилежних напрямках у процесі вистрілювання зброєю. 4. Зброя для вистрілювання снаряда у напрямку вперед, яка включає механізм контролю відбою за пп.1, 2 або 3. 5. Зброя для вистрілювання снаряда у напрямку вперед, причому зброя включає першу масу і другу масу, які під час пострілу пересуваються у сут 2 (19) 1 3 74570 4 тилежно розташованими реакційними поверхнями, кту з газом утворюється протилежними поверхняодна з яких зв'язана з стволом, а друга - з казенми між буртиком ствола і першою масою і має ним блоком. з’єднання з патронником, утвореним стволом, для 14. Зброя за п.4, яка відрізняється тим, що перша проходження газу, а гази, що розширюються внамаса зв'язана з стволом зброї таким чином, що слідок детонації вибухового пропеланту у патронперша маса і ствол пересуваються уперед, а друнику, своєю дією вистрілюють снаряд з патронника гою масою є казенний блок зброї. через ствол і тим пересувають ствол вперед ра15. Зброя за п.14, яка відрізняється тим, що після зом з першою масою і казенний блок зсувається детонації вибухового пропеланту, яким снаряд уперед таким чином, що він рухається уперед одвистрілюється з зброї, ствол, перша маса і казенночасно із стволом, доки гази, що розширюються, ний блок спочатку пересуваються уперед, після не пройдуть у проміжну зону контакту з газом, пісчого ствол і казенний блок пересуваються назад, в ля чого казенний блок пересувається назад однотой час як перша маса продовжує рухатись упечасно з пересуванням першої маси вперед і при ред. цьому рух ствола реверсується зсувною дією між 16. Зброя за п.14, яка відрізняється тим, що ним і корпусом, коли перша маса продовжує свій ствол зсувається відносно корпусу зброї назад до рух уперед. 17. Зброя за п.13, яка відрізняється тим, що кожположення для пострілу, перша маса зсувається відносно корпусу до буртика ствола і казенний на з двох протилежних реакційних поверхонь безблок зсувається відносно корпусу вперед до полопосередньо зв’язана з стволом і казенним блоком. ження для пострілу, причому проміжна зона конта Винахід стосується зброї, зокрема механізму контролю відбою для зброї. Винахід взагалі стосується стрілецької зброї, але може бути застосований у інших типах зброї, призначеної для стріляння снарядами, тобто ця зброя може бути не лише ручною, але й великокаліберною, змонтованою на основі або платформі. У цьому документі термін "снаряд" означає такі однокомпонентні звичайно тверді снаряди, як кулі, дробинки, стріли, артилерійські боєголовки, снаряди, описані, наприклад, [у WO 97/04281], мінометні міни (наприклад, 120мм) або артилерійські снаряди з ракетним прискоренням плюс багатокомпонентні заряди, що вистрілюються як один компонент, наприклад, дріб у патроні рушниці або кілька куль, що вистрілюються одночасно. Проблемою всіх типів зброї, яка стріляє снарядом, зокрема, такої, у якій використовується детонація вибухового пропеланта, є відбій. Постріл (наприклад, через детонацію заряду вибухового пропеланта у зброї) створює рухальну силу, що діє на снаряд, і за значенням дорівнює протилежно спрямованій силі, або відбою. Відбій обмежує точність і портативність зброї. По-перше, він створює силу, яка намагається повернути зброю навколо центра мас зброї і її основи (якою у випадку стрілецької зброї є стрілець), і результатом її дії є вертикальний підйом і бічний зсув дульного кінця ствола для подальших пострілів. Сили відбою також створюють момент, дія якого викликає "обертання" зброї. Дуло відкидається від цілі нерегулярним напівкруговим рухом навколо повздовжньої осі ствола. Як і підйом дула, це подовжує час повторного прицілювання для подальших пострілів і суттєво погіршує точність. Під час автоматичної стрільби відбій може суттєво вплинути на точність подальших пострілів. По-друге, сила відбою має бути поглинута зброєю або стрільцем (якщо зброя є стрілецькою), або утримуючою основою і, отже, ґрунтом, у випадку важчої зброї, наприклад, артилерійської гармати. Цим спричиняється дискомфорт і втома або навіть травми для стрільця, або зумовлюється необхідність у більш масивних утримуючих конструкціях або складних "м'яких" каретках-носіях у мобільних артилерійських установках. Іноді масу стрілецької зброї збільшують для поглинання швидкості відбою, хоча це погіршує портативність. Очевидно, що суттєве зниження відбою зброї знизить, якщо не усуне, описані вище проблеми. Існують багато відомих механізмів зниження відбою, включаючи системи, що ініціюються швидким розширенням газів, породжених детонацією і згорянням вибухового пропеланта. Однак, відомі системи лише знижують відбій без його усунення або суттєвого елімінування. Об'єктом винаходу є удосконалений механізм контролю відбою. В основу винаходу покладено створення спрямованої вперед сили, що протидіє спрямованому назад відбою з одночасним поглинанням спрямованої назад сили відбою миттєво після вистрілювання снаряду. Відповідно, першою задачею винаходу є створення механізму контролю відбою для зброї після спрямованого вперед вистрілювання снаряду, який має першу масу і другу масу, що після пострілу по суті одночасно пересуваються у по суті протилежних напрямках, причому перша маса пересувається вперед проти спрямованого назад відбою зброї, а друга маса пересувається у напрямку назад для часткового поглинання сили відбою. Перша і друга маси є суцільними інерційними вагами. Механізм, бажано, містить каркас, з яким пов'язані перша і друга маси, і який призначений спрямовувати їх відповідні рухи вперед і назад, і включає засіб поглинання сили, який діє між першою і другою масою і каркасом, і засіб передачі сили, який діє між першою масою і каркасом. Другою задачею винаходу є спосіб створення 5 74570 6 протидії відбою зброї, викликаного вистрілюванблока, винахід може бути реалізований іншими ням снаряду, який полягає у використанні першої втіленнями. Наприклад, перша і друга маси момаси, що пересувається вперед у напрямку руху жуть бути додатковими компонентами, а газ для їх снаряда для створення протидії спрямованій нарозсування може бути відібраний з ствола або з зад силі відбою, і використанні другої маси для по камери згоряння. Механізм контролю відбою може суті одночасного пересування її назад проти засобути виконаний як додаток до зброї. У інших втібу поглинання сили для часткового поглинання леннях винаходу до цих мас можуть бути адаптоспрямованої назад сили відбою. вані різні засоби зсуву ствола і казенного блока і Створення спрямованої вперед контрсили одстворення реакційних поверхонь для взаємодії з ночасно з поглинанням залишкової сили відбою газом. протягом періоду відбою дозволяє одержати реУ бажаному втіленні першою масою є ствол, а зультуючу залежність сили від часу, яку можна другою - казенний блок зброї, а камеру для приуспішно визначити заздалегідь. Наприклад, для йому патрона з снарядом (наприклад, кулею) і снаряду, що вистрілюється детонацією вибухового вибуховим пропелантом бажано розташовувати на пропеланта, силу відбою можна досить точно обзаряджальному кінці ствола. Камера має зв'язок з числити, знаючи кількість і тип пропеланта і маси, стволом і казенним блоком для створення проміжщо беруть участь у процесі, або визначити емпіриної зони контакту з газом, розташованої між ними і чно на експериментах, і, маючи належні параметпризначеної для прийому газів, що розширюються, ри субмеханізмів створення контрсили і поглинанз камери після вистрілювання снаряду з патрона. ня відбою, можна обчисленням заздалегідь Отже, після вистрілювання патрона розширення одержати (або експериментально скоригувати) газу з пропеланту виштовхує снаряд з патрона і результуючу залежність сили від часу. Отже, вирухає його через ствол, і миттєво після початку нахід дає удосконалений механізм контролю відцього руху гази, що розширюються позаду снарябою. Можна сподіватись, що у деяких втіленнях да, який виходить з патрона у камеру, розширювинаходу відбій зброї може бути щонайменше сутються у проміжну зону контакту з газом для удартєво елімінований, якщо не повністю усунутий ного пересування ствола вперед і ударного (тобто, результуюча сила, по суті, є нульовою пропересування казенного блоку назад і для знижентягом періоду відбою). Вважається також можлиня, якщо не елімінування, відбою зброї. Камера вим створення результуючої сили, спрямованої може бути утворена стволом, казенним блоком вперед. або комбінацією ствола і казенним блоком, або Бажано, щоб першою масою був ствол, а друокремим патронним елементом. Бажано, щоб комгою масою - казенний блок зброї, і був передбачепоненти, що утворюють камеру, були у такому ний засіб, пов'язаний з стволом і корпусом зброї і структурному співвідношенні, щоб проміжна зона призначений передавати корпусу спрямовану впеконтакту з газом утворювалась щонайменше дворед силу від спрямованого вперед руху ствола. ма протилежними реакційними поверхнями, кожна Цей засіб може включати компресійну пружину або з яких була б безпосередньо або непрямо пов'язапневматичний або гідравлічний поршень і циліндна з стволом або казенним блоком. Бажано, щоб ричний вузол або електромагнітний засіб, дія якого реакційні поверхні були орієнтовані нормально до повертає ствол у положення пострілу. напрямків вперед і назад для максимізації сил, Бажано, щоб ствол і казенний блок зсувались створених тиском газу і прикладених до них у цих один до одного відносно корпусу зброї. Цей зсув напрямках. Зазначене структурне співвідношення може бути створений натяжною пружиною, може бути реалізоване телескопічним конструкз’єднаною з стволом і казенним блоком. Отже, ційним взаємним розташуванням цих елементів, коли сила від спрямованого вперед момента ствояк це буде детально описано далі. ла передається корпусу, спрямована назад сила Зрозуміло, що зброя включає бойовий мехавідбою, що діє на казенний блок, поглинається нізм для ініціювання детонації вибухового пропецією натяжною пружиною. Таким чином, натяжна ланта, і у бажаному втіленні цей механізм може пружина створює засіб поглинання сили, проти включати пов'язаний з казенним блоком бойовий якого пересувається казенний блок. Дія натяжної ударник, який, як відомо, приводиться в дію бойопружини може також утримувати казенний блок у вим механізмом, встановленим на корпусі. Зброя, положенні пострілу миттєво після детонації пропеяк відомо, може також забезпечувати напівавтоланта, щоб створити адекватну реакційну поверхматичну або повноавтоматичну стрільбу за рахуню для ініціювання спрямованого вперед руху нок енергії, що накопичується під час ударного снаряда і повертання його у положення для поструху казенного блока назад, і у такому випадку рілу після руху назад. необхідно застосовувати магазин. Цей документ У іншому варіанті зсув казенного блока, і ствоне містить детального опису бойового механізму і ла один до одного може бути забезпечений засомеханізму забезпечення напів- або повноавтомабами, що діють незалежно між стволом і корпусом тичного вогню, а також магазинів для патронів, і казенним блоком і корпусом. Засоби, що діють оскільки існують багато таких механізмів, добре між стволом і корпусом, можуть бути описаними відомих фахівцям, і є можливість вибору цих комвище засобами передачі спрямованої вперед сили понентів. корпусу від руху ствола вперед. Кожний з цих неЗброя, що включає винахід, у бажаному варіазалежних засобів може включати спіральну прунті передбачає ударний рух ствола вперед і може жину. включати для ствола додаткові компоненти, призХоча бажане втілення комбінує описані вище начені підсилювати момент такого руху. Такі дода"удар вперед" ствола і "удар назад" казенного ткові компоненти включають, наприклад, відомі 7 74570 8 фахівцям конічні свердловини у стволі і/або дулі линається зсувним засобом 20 і компенсується для переспрямовування газу з ствола. Бажаними протилежно спрямованою силою, прикладеною від типами зброї можуть бути гвинтівка, рушниця, пісствола 12 до корпусу 18. Це призводить до повнотолет або револьвер. го або щонайменше суттєвого елімінування відбою Далі на необмежуючих винахід прикладах назброї. Наприкінці руху ствола 12 вперед і руху наведено опис конкретних втілень з посиланням на зад казенного блока14 (Фіг.4) патрон 24 виштовхукреслення (без витримання масштабу), у яких: ється ежектором 35 і зсувні засоби 16, 20 відновФіг.1-4 - схематична ілюстрація принципа ролюють готове для пострілу положення боти винаходу, компонентів. Фіг.5 - схематична ілюстрація використання Фіг.5 містить схематичне зображення модифіствола, патронного вузла і казенного блока згідно кації, згідно з якою між казенним блоком 14 і ствоз винаходом, лом 12 передбачено патронний вузол 40 (познаФіг.6A-D, 7A-F - ілюстрація інших втілень вичення компонентів є такими ж, як у Фіг.1-4, але находу, деякі з них відсутні на Фіг.5 для спрощення). ПеФіг.8 - частковий перетин вигляду збоку авторедня циліндрична частина 42 патронного вузла матичного пістолета як втілення винаходу і 40 телескопічно взаємодіє з ширшим циліндричФіг.9 - частковий перетин вигляду збоку частиним заглибленням 44 у стволі 12, створюючи прони пістолета Фіг.8, який містить каретку (тобто каміжну зону 28 контакту з газом, частково утворену зенний блок) у крайньому задньому положенні. протилежними реакційними поверхнями 30, 32, які Фіг.1 містить схему механізму 10 контролю віналежать, відповідно, до ствола 12 і до казенного дбою зброї, який має першу масу, якою є ствол 12, блока 14. Така конструкція не передбачає отворів і другу масу, якою є казенний блок 14 зброї. Ствол 29, але працює подібно до конструкції Фіг.1-4. 12 може переміщуватись вперед проти дії зсувного Реакційні поверхні у зоні контакту з газом мозасобу 16 відносно корпусу 18 зброї, а казенний жуть мати будь-яку форму. Наприклад, на відміну блок може переміщуватись назад відносно корпусу від зображених на Фіг.1-6 вони можуть мати ви18 проти дії зсувного засобу 20. Зсувними засобакривлені частини, канавки, заглиблення та інші ми 16, 20 можуть бути спіральні компресійні пруособливості, спрямовані на збільшення площі конжини. На заряджальному кінці ствол 12 має каметактної поверхні, на яку під тиском діють гази 36, ру 22 для прийому патрона 24 з кулею 25, яка що швидко розширюються. телескопічно входить у заглиблення 26 у казенноПісля зниження тиску газів казенний блок 14 і му блоці 14. ствол 12 повертаються у положення, зображені на Заглиблення 26 казенного блокуй ствол 12 Фіг.1, енергією, накопиченою у зсувних засобах 16, мають таку форму, що у готовому для стрільби 20. На Фіг.4 зображено механізм 35 автоматичної положенні (Фіг.1) вони утворюють проміжну зону ежекції гільзи 24 патрона. Механізм автоматичного контакту з газом, а саме, кільцевий об'єм 28. заряджання наступного патрона у камеру 22 для Отвори 29 забезпечують вихід газу з камери 22 в пострілу не зображений на Фіг.1-5, але, як відомо, об'єм 28. Зона 28 контакту з газом частково утвоприводиться в дію рухами вперед і назад казеннорюється реакційною поверхнею 30 ствола 12 і го блоку, 14 або, у іншому варіанті, рухами вперед протилежною реакційною поверхнею 32 казенного і назад ствола 12, або комбінацією таких рухів. блоку. 14. Поверхні 30, 32 є, по суті, нормальними Фіг.6A-D ілюструють принцип дії зброї, у якій до напрямків вперед і назад. Бойовий ударник 34 є відбій контролюється одночасними "ударним" ручастиною казенного блоку 14. хом вперед ствола і "ударним" рухом назад казенУ процесі пострілу гази 36 від вибухового проного блока без використання проміжної зони конпеланту патроні 24, швидко розширюючись, штовтакту з газом. Ці Фіг. зображають зброю 50, яка хають кулю 25 через ствол 12 і через отвори 29 має корпус 52, на якому з можливістю зворотнопроходять у проміжну зону 28 контакту з газом поступального руху встановлений ствол 54, що (Фіг.2). Гази, що під дуже великим тиском входять знаходиться під зсуваючою назад дією компресійв зону 28, діють на реакційні поверхні 30, 32 і одної пружини 56. Корпус 52 несе також казенний ночасно "ударно" спрямовують ствол 12 вперед блок 58, що знаходиться під зсуваючою вперед (стрілка А Фіг.3), а казенний блок 14 назад (стрілка дією компресійної пружини 60. В Фіг.3). Ініціація ударного руху ствола 12 вперед і Детонацією патрона 62 куля 64 надсилається казенного блока 14 назад відбувається миттєво вперед і її рух через ствол 54 примушує ствол рупісля пострілу завдяки близькості отворів 29 і кахатись вперед, і цей рух продовжується після вимери 22. Сила спрямованого назад відбійного руху льоту кулі 64 з ствола 54 (Фіг.6В, С і D). Після посказенного блока 14 поглинається зсувним засобом трілу спрямована назад сила від патрона 62 20, який має такі характеристики порівняно з хараударно діє на казенний блок 58 і це пересуває ктеристиками зсувного засобу 16, що він накопиблок 58 назад проти дії зсувної пружини 60. Пручує значну частину сили замість негайної її пережина 56 є порівняно слабкою і тому виникає спрядачі корпусу 18. Одночасно сила від руху ствола мована вперед сила, породжена рухом маси ство12 вперед передається корпусу 18 через зсувний ла 12, яка протидіє відбою назад. Частина цієї засіб 18, який є більш жорстким порівняно з зсувсили через пружину 56 передається корпусу 52, ним засобом 20, завдяки чому сила протидії відвнаслідок чого створюється комбінована, спрямобою швидко передається корпусу 18. Отже спрявана суттєво вперед сила, що діє проти відбою мований назад відбій, викликаний детонацією назад. Одночасно сила відбою, що діє на казенний вибухівки у патроні 24 і розширенням газів 36 для блок 58, поглинається пружиною 60. Можна сподіштовхання кулі 25 через ствол 12, одночасно погватись, що маси ствола 12 і казенного блока 58 і 9 74570 10 характеристики пружин 56, 60 можна підібрати Ствол 108 може рухатись відносно корпусу такими, що відбій буде ефективно елімінований. 102 проти зсуву спіральною компресійною пружиФіг.7A-F ілюструють зброю 80, яка має корпус, ною 134, яка діє між упором 124, закріпленим на на якому встановлено ствол 84 і казенний блок 86. корпусі 102 шпонкою і бойовим упором 136 ствола Ствол 84 оточує рухома маса 88. Пружина 90 108. Шпилька 130 пов'язана з бойовим упором 136 створює зсувну силу відносно корпусу 82, яка діє утримуючою пружиною 134 і може проковзувати на ствол 84 у напрямку до його положення спокою, через упор 124. Ребро на найнижчій поверхні боа маса 88 знаходиться під зсувною дією подвійнойового упора 136 ствола 108 ковзає у канавці корго пружинного вузла 94 відносно корпусу проти пусу 102, спрямовуючи ствол. буртика 92 на стволі 82. Казенний блок знаходитьКорпус 102 несе бойовий механізм, який ся під зсувною дією пружини 96 відносно корпусу включає спусковий гачок 138 і курок 140, який мо82. Проміжна зона контакту з газом утворюється же зводитись кареткою 110 під час її руху назад з протилежними поверхнею буртика 92 на стволі 84 і положення, зображеного суцільними лініями на кінцевою поверхнею маси 88 і має з'єднання з паФіг.8. Деталі цього механізму не показані, але вони тронною частиною ствола 12 через проходи 98 можуть бути подібними деталям пістолета Кольт для газу. "Асе", який слугує моделлю для втілення винахоПослідовність подій для контролю відбою у ду. Натисканням спускового гачка 138 курок 140 зброї 80 після вистрілювання патрона 100 ілюствивільняється і наносить удар у задню частину рується на Фіг.7 від А до F. Отже, після детонації бойового ударника 142 каретки 110. ствол кулею 102 спочатку подається вперед проти Патронний вузол 116 включає передню цилінзсуваючої дії пружини 90 і практично одночасно дричну частину, яка телескопічно входить у цилінгаз під тиском проходить у зону контакту з газом дричне заглиблення у задньому кінці ствола 108, для пересування маси 88 вперед проти дії подвійутворюючи проміжну зону 144 контакту з газом. ної пружини 94, початкова частина якої легко стисЗадня частина патронного вузла 116 включає закається (Фіг.7А, В). Пружина 96 спрямовує казенлежне подовження 146 (Фіг.9) з щілиною 148. ний блок 86 вперед з стволом 84. Поки маса 88 Шпилька 150, скріплена з корпусом 102, проходить рухається вперед, ствол 84 відтискається назад через щілину 148 і разом з нею визначає передню пружиною 90 і тиском газу на буртик 92 рухає каі задню границі руху камерного вузла 116. Vзенний блок 86 назад проти пружини 96 (Фіг.7С, D і подібна пружина 152, розташована між подовженЕ). Це видаляє гільзу 100 з камери на кінці ствола ням 146 патронного вузла 116 і поверхнею корпусу 84. Маса 88 продовжує рух вперед, але тепер про102, має зсувати патронний вузол у напрямку до ти сильнішої зсуваючої дії другої частини подвійкрайнього переднього положення. Подовження ного пружинного вузла 94, доки не досягне грани146 включає задній виступ, який має скошену верчного переднього положення (Фіг.7F). У цей хню поверхню 154 (Фіг.9) для спрямовування патмомент казенний блок 86 також досягає граничноронів у патронник 114. го заднього положення. Після цього маса 88 і каКаретка 110 включає екстрактор, призначений зенний блок 86 повертаються до початкових позахоплювати і виймати патрони з патронника 114 ложень енергією, накопиченою у пружинах, під час руху каретки 110 назад. Коли патрон перевідповідно, 94 і 96. сувається назад екстрактором, він зачіплюється Початковий рух вперед ствола 84, казенного ежектором і викидається через ежекційний отвір блока 86 і маси 88 разом з подальшим рухом на156 каретки 110 (Фіг.9). зад ствола 84 і казенного блока 86 проти пружини Магазин 106 утримує патрони 158, верхній з 96 і одночасним продовженням руху маси 88 впеяких упирається у центральне ребро 160 каретки ред проти подвійної пружини 94 дозволяють конт110. Магазин має добре відомий пружинний штовролювати відбій у зброї 80. хач, який своїм тиском послідовно пересуває патТипова зброя, а саме пістолет 100, у якому рони догори після вистрілювання верхнього патвтілено винахід, має корпус 102 (Фіг.8, 9) з ручкою рона. 104, в якій розміщується магазин 106. На корпусі Фіг.8 зображає заряджений і зведений пістовстановлені ствол 108 і казенний блок у вигляді лет. Після пострілу патрон і патронний вузол 116 каретки 110. Казенна поверхня 112 каретки 110 відбиваються назад (проти дії пружини 152) і прак(Фіг.9) закриває камеру 114 патронного вузла 116, тично у той же момент частина газів, що розшиа передня частина 118 каретки охоплює ствол 108. ряються, під високим тиском проходять у зону 144 Передня частина 118 каретки 110 включає втулку контакту з газом і дією на реакційні поверхні удар120, що підтримує передній кінець ствола при їх но розводять патронний вузол 116 і ствол 108. Це відносному переміщенні. спрямовує патронний вузол 116 і каретку 108 наКаретка 110 може пересуватись назад відносзад проти дії пружини 122. Патронний вузол 116 но корпусу 102 проти зсуваючої дії спіральної комзупиняється, коли передній кінець щілини 148 вхопресійної пружини 122, яка діє між упором 124, дить у контакт з шпилькою 150, але каретка 110 закріпленим на корпусі 102 шпонкою 126, і утрипродовжує рух назад для того, щоб сила відбою муючою скобою 128, встановленою на передній поглиналась пружиною 122. Одночасно сила від частині 118 каретки під стволом 108. Шпилька 130 спрямованого вперед руху ствола передається (яка може бути циліндричною) проходить через корпусу 102 через пружину 134, яка діє між бойоскобу 124 і призначена спрямовувати! і підтримувим упором 136 і упором 124. Ця сила протидіє вати прижину 122, коли вона стискається рухом відбою, включаючи ту, що породжується шпильназад каретки 110. Корпус 102 включає подовженкою 150 подовження 146 патронного вузла 116. ня 132, яке закриває пружину 122. Об'єднані спрямована назад ударна дія каретки 11 74570 12 116 і спрямована вперед ударна дія ствола 108 адаптований до інших типів зброї без значного разом з дією пружин 122, 134 відносно корпусу 102 експериментування. Отже, винахід може бути зазабезпечують суттєве елімінування відбою пістостосований у зброї значно більшого калібру, вклюлета 100. чаючи мобільну або стаціонарну артилерійську Каретка 110 пересувається назад у положензброю. Винахід можна також застосувати у типах ня, показане на Фіг.9, і цим знову зводить бойовий зброї, описаних [у WO 94/20809 і WO 98/17962]. механізм, після чого негайно повертається у пеЗрозуміло, що застосування винаходу не обреднє положення енергією, накопиченою у пружині межується зброєю, у якій снаряд вистрілюється 122, і під час цього руху її центральне ребро 160 датонацією вибухового пропеланта, замкненого, зачіплює верхній патрон у магазині 106 і штовхає наприклад, у патроні, або іншим чином пристосойого вперед у патронник 114 патронного вузла ваного для вистрілювання снаряда, наприклад, 116, який одночасно встановлюється у вихідне безгільзового заряду або твердого, газоподібного положення V-пружиною 152. Патрон 158 спрямоабо рідкого пропеланта. Отже, винахід можна вивується у патронник 114 скошеною поверхнею 154 користати у всіх типах зброї, яка вистрілює снаряд патронного вузла 116. Каретка 110 утримує паті зазнає дії відбою незалежно від засобу або проронний вузол у передньому положенні (Фіг.8). Одцесу, якими забезпечується високий тиск, необхідночасно ствол 108 повертається назад у нормальний для надсилання снаряда вперед. Такі засоби і не положення (Фіг.8) енергією, накопиченою у процеси включають, наприклад, електромагнітні пружині 134. Описані повторне зведення і переза(як у "рейкових гарматах") або електротермічні рядження готують пістолет 100 для нового посистеми, повітряні системи різних типів тощо. стрілу. Зрозуміло, що припустимими є різні зміни, моХоча було описане лише одне втілення (Фіг.8, дифікації і доповнення у межах принципів винахо9), принцип винаходу є нескладним і може бути ду, визначених Формулою. 13 Комп’ютерна верстка Т. Чепелева 74570 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
