Кришка, що має засіб, який свідчить про відкривання, та контейнер, що має цю кришку

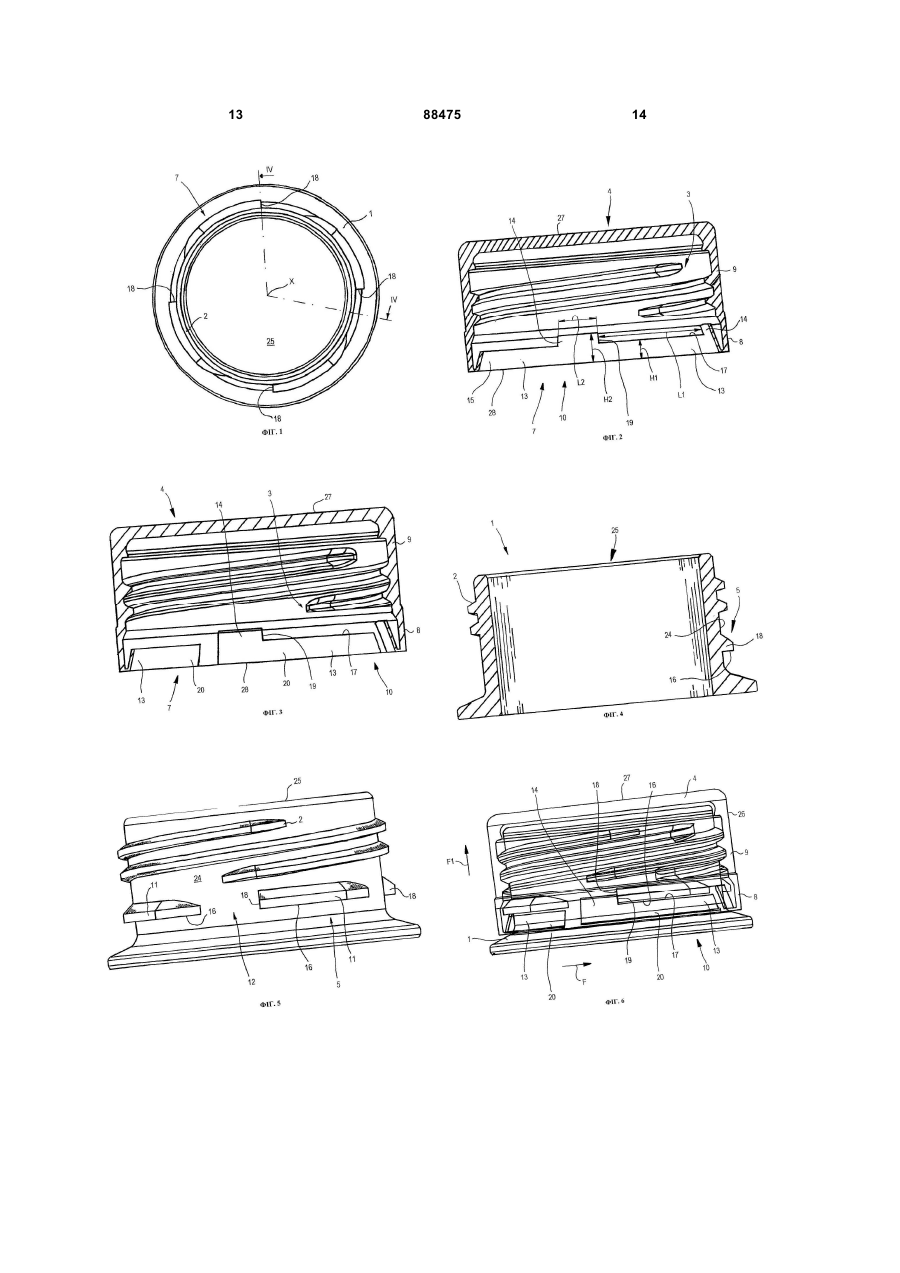

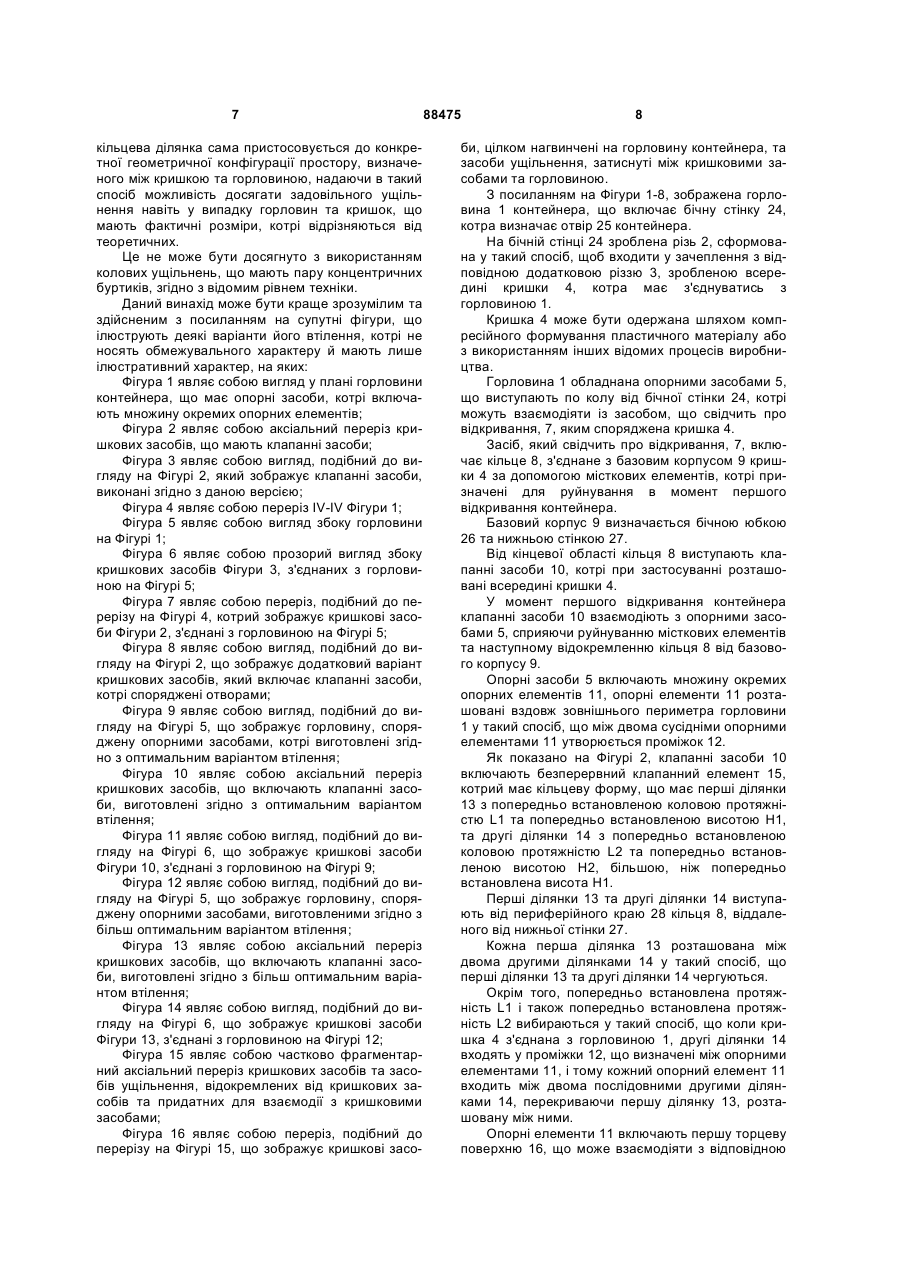

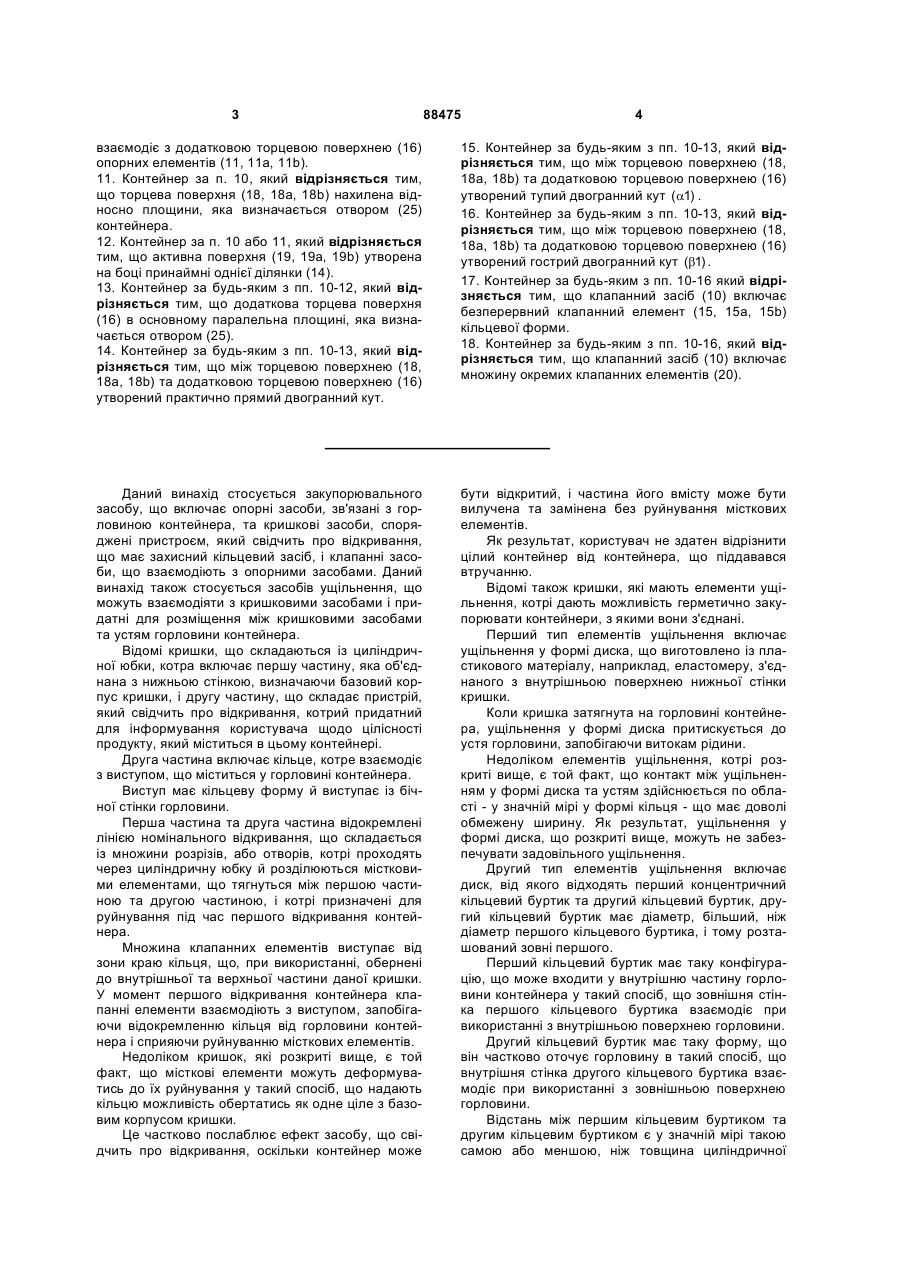

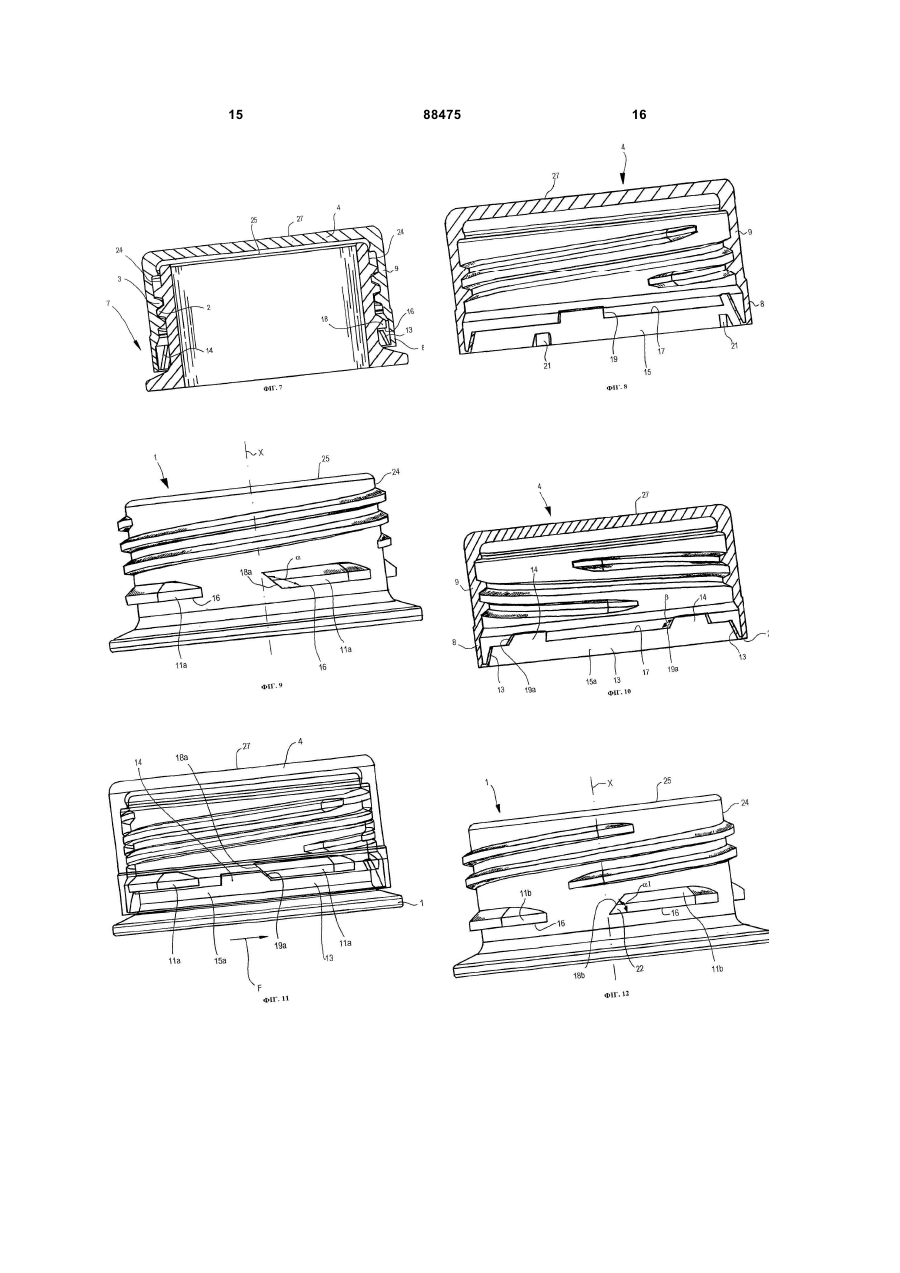

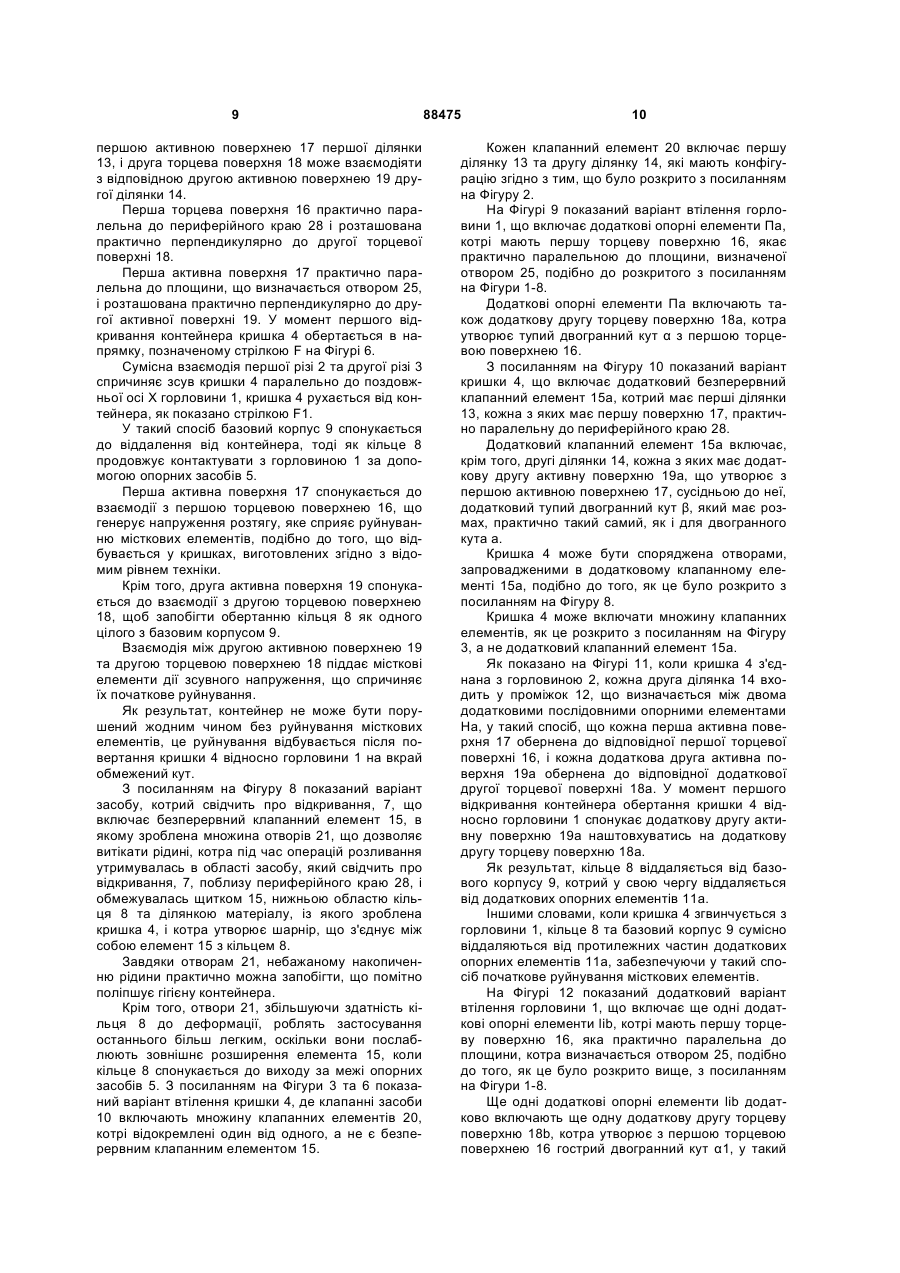

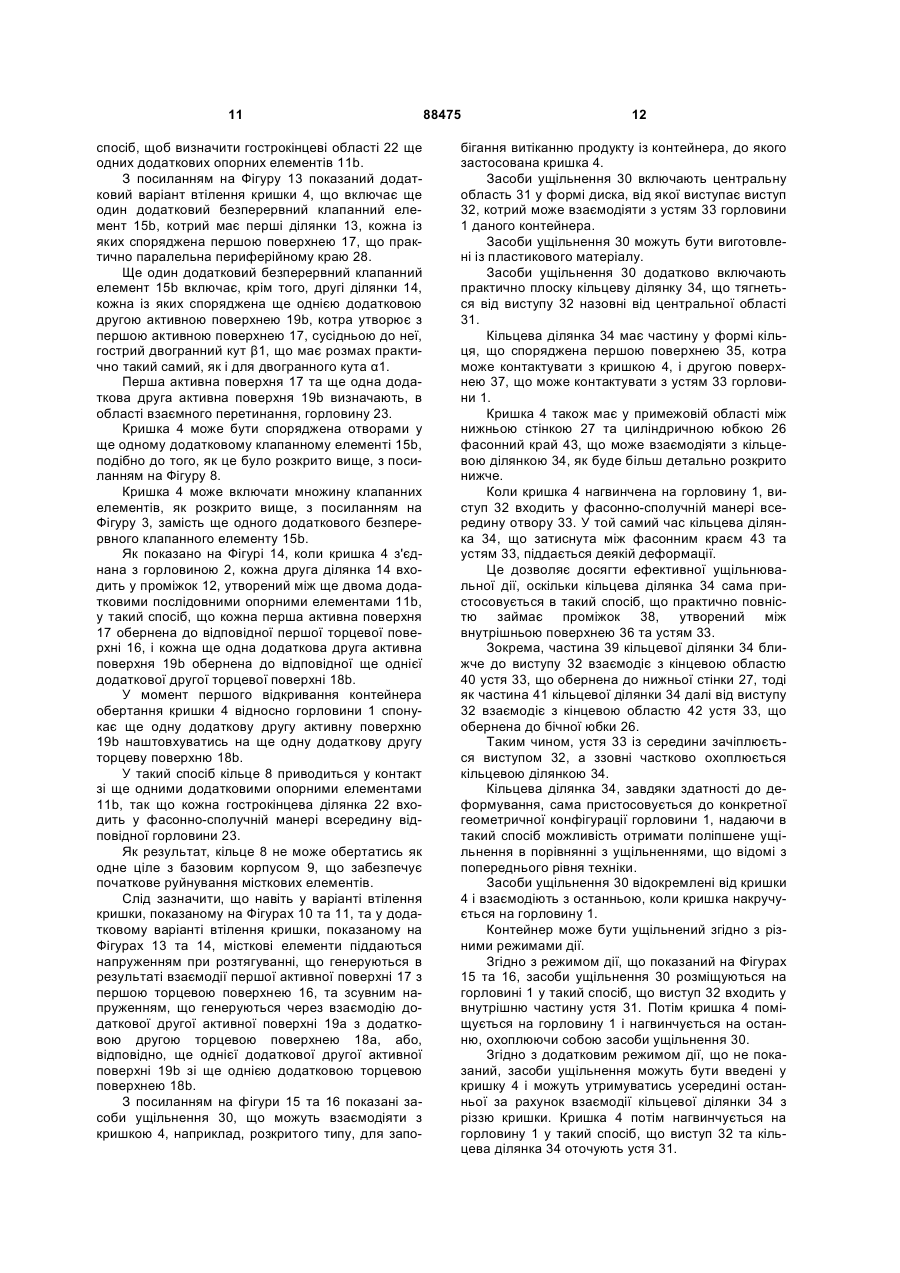

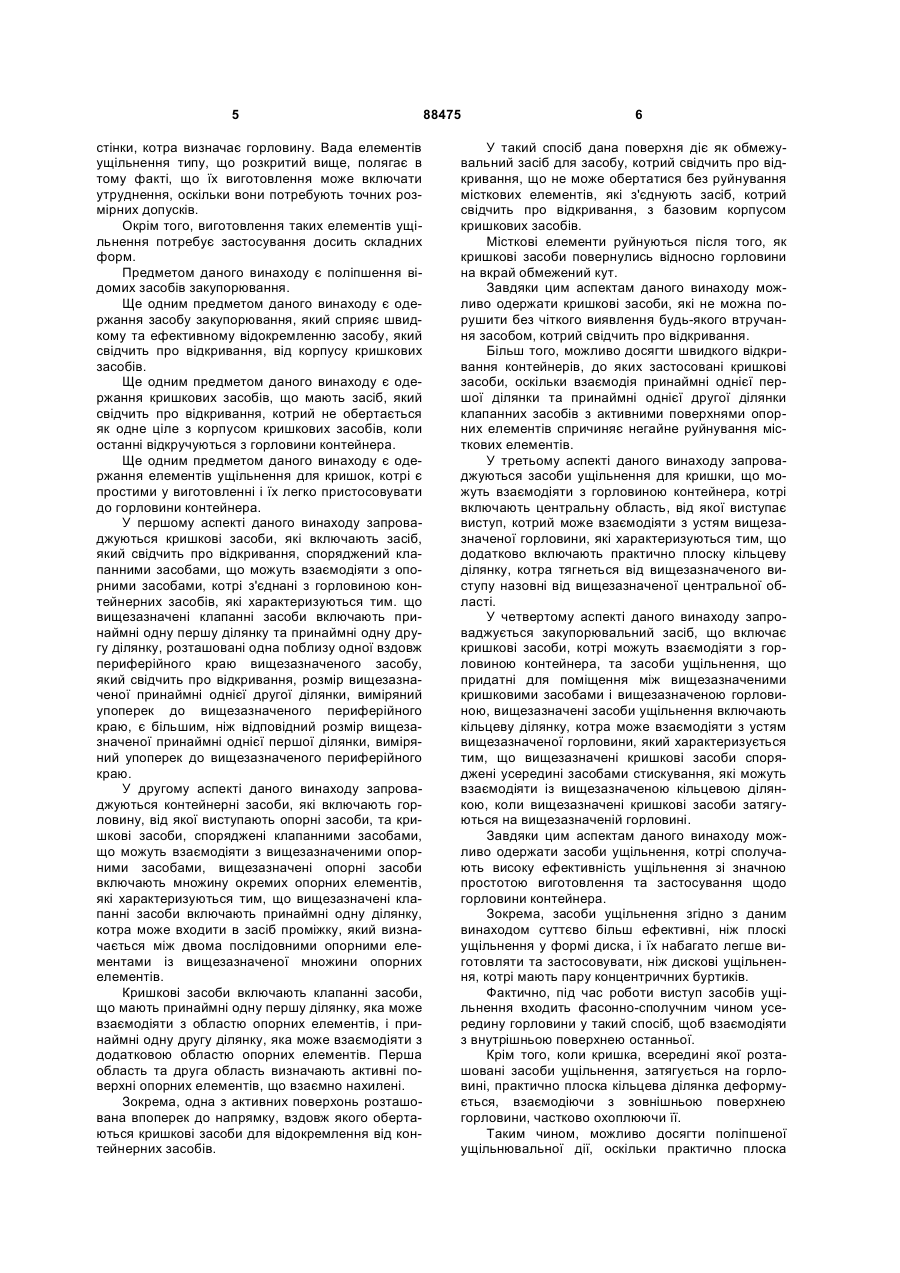

1. Кришка, що має засіб (7), який свідчить про відкривання, оснащений здатними до відламування містковими елементами та клапанним засобом (10), який може взаємодіяти з опорними засобами (5), зчепленими з горловиною (1) контейнера, причому клапанний засіб (10) включає принаймні одну першу ділянку (13) та принаймні одну другу ділянку (14), розташовані одна поблизу іншої вздовж периферійного краю (28) засобу (7), який свідчить про відкривання, при цьому розмір принаймні однієї другої ділянки (14), визначений поперечно до периферійного краю, є більшим, ніж відповідний розмір принаймні однієї першої ділянки (13), визначений поперечно до периферійного краю (28), яка відрізняється тим, що принаймні друга ділянка (14) має активну поверхню (19, 19а, 19b) та принаймні одна перша ділянка (13) має додаткову активну поверхню (17), де активна поверхня (19, 19а, 19b) генерує відривне напруження, яке викликає руйнування місткових елементів, коли кришку (4) вилучають з горловини (1), та додаткова активна поверхня (17) генерує напруження розтягування, яке викликає руйнування місткових елементів, коли кришку (4) вилучають з горловини (1). 2. Кришка за п. 1, яка відрізняється тим, що активна поверхня (19, 19а, 19b) нахилена відносно периферійного краю (28). 3. Кришка за п. 1 або 2, яка відрізняється тим, що активна поверхня (19, 19а, 19b) утворена на боці принаймні однієї другої ділянки (14), що виступає від периферійного краю (28). 4. Кришка за будь-яким з пп. 1-3, яка відрізняється тим, що додаткова активна поверхня (17) роз 2 (19) 1 3 88475 4 взаємодіє з додатковою торцевою поверхнею (16) опорних елементів (11, 11а, 11b). 11. Контейнер за п. 10, який відрізняється тим, що торцева поверхня (18, 18а, 18b) нахилена відносно площини, яка визначається отвором (25) контейнера. 12. Контейнер за п. 10 або 11, який відрізняється тим, що активна поверхня (19, 19а, 19b) утворена на боці принаймні однієї ділянки (14). 13. Контейнер за будь-яким з пп. 10-12, який відрізняється тим, що додаткова торцева поверхня (16) в основному паралельна площині, яка визначається отвором (25). 14. Контейнер за будь-яким з пп. 10-13, який відрізняється тим, що між торцевою поверхнею (18, 18а, 18b) та додатковою торцевою поверхнею (16) утворений практично прямий двогранний кут. 15. Контейнер за будь-яким з пп. 10-13, який відрізняється тим, що між торцевою поверхнею (18, 18а, 18b) та додатковою торцевою поверхнею (16) утворений тупий двогранний кут (a1) . 16. Контейнер за будь-яким з пп. 10-13, який відрізняється тим, що між торцевою поверхнею (18, 18а, 18b) та додатковою торцевою поверхнею (16) утворений гострий двогранний кут (b1) . 17. Контейнер за будь-яким з пп. 10-16 який відрізняється тим, що клапанний засіб (10) включає безперервний клапанний елемент (15, 15а, 15b) кільцевої форми. 18. Контейнер за будь-яким з пп. 10-16, який відрізняється тим, що клапанний засіб (10) включає множину окремих клапанних елементів (20). Даний винахід стосується закупорювального засобу, що включає опорні засоби, зв'язані з горловиною контейнера, та кришкові засоби, споряджені пристроєм, який свідчить про відкривання, що має захисний кільцевий засіб, і клапанні засоби, що взаємодіють з опорними засобами. Даний винахід також стосується засобів ущільнення, що можуть взаємодіяти з кришковими засобами і придатні для розміщення між кришковими засобами та устям горловини контейнера. Відомі кришки, що складаються із циліндричної юбки, котра включає першу частину, яка об'єднана з нижньою стінкою, визначаючи базовий корпус кришки, і другу частину, що складає пристрій, який свідчить про відкривання, котрий придатний для інформування користувача щодо цілісності продукту, який міститься в цьому контейнері. Друга частина включає кільце, котре взаємодіє з виступом, що міститься у горловині контейнера. Виступ має кільцеву форму й виступає із бічної стінки горловини. Перша частина та друга частина відокремлені лінією номінального відкривання, що складається із множини розрізів, або отворів, котрі проходять через циліндричну юбку й розділюються містковими елементами, що тягнуться між першою частиною та другою частиною, і котрі призначені для руйнування під час першого відкривання контейнера. Множина клапанних елементів виступає від зони краю кільця, що, при використанні, обернені до внутрішньої та верхньої частини даної кришки. У момент першого відкривання контейнера клапанні елементи взаємодіють з виступом, запобігаючи відокремленню кільця від горловини контейнера і сприяючи руйнуванню місткових елементів. Недоліком кришок, які розкриті вище, є той факт, що місткові елементи можуть деформуватись до їх руйнування у такий спосіб, що надають кільцю можливість обертатись як одне ціле з базовим корпусом кришки. Це частково послаблює ефект засобу, що свідчить про відкривання, оскільки контейнер може бути відкритий, і частина його вмісту може бути вилучена та замінена без руйнування місткових елементів. Як результат, користувач не здатен відрізнити цілий контейнер від контейнера, що піддавався втручанню. Відомі також кришки, які мають елементи ущільнення, котрі дають можливість герметично закупорювати контейнери, з якими вони з'єднані. Перший тип елементів ущільнення включає ущільнення у формі диска, що виготовлено із пластикового матеріалу, наприклад, еластомеру, з'єднаного з внутрішньою поверхнею нижньої стінки кришки. Коли кришка затягнута на горловині контейнера, ущільнення у формі диска притискується до устя горловини, запобігаючи витокам рідини. Недоліком елементів ущільнення, котрі розкриті вище, є той факт, що контакт між ущільненням у формі диска та устям здійснюється по області - у значній мірі у формі кільця - що має доволі обмежену ширину. Як результат, ущільнення у формі диска, що розкриті вище, можуть не забезпечувати задовільного ущільнення. Другий тип елементів ущільнення включає диск, від якого відходять перший концентричний кільцевий буртик та другий кільцевий буртик, другий кільцевий буртик має діаметр, більший, ніж діаметр першого кільцевого буртика, і тому розташований зовні першого. Перший кільцевий буртик має таку конфігурацію, що може входити у внутрішню частину горловини контейнера у такий спосіб, що зовнішня стінка першого кільцевого буртика взаємодіє при використанні з внутрішньою поверхнею горловини. Другий кільцевий буртик має таку форму, що він частково оточує горловину в такий спосіб, що внутрішня стінка другого кільцевого буртика взаємодіє при використанні з зовнішньою поверхнею горловини. Відстань між першим кільцевим буртиком та другим кільцевим буртиком є у значній мірі такою самою або меншою, ніж товщина циліндричної 5 стінки, котра визначає горловину. Вада елементів ущільнення типу, що розкритий вище, полягає в тому факті, що їх виготовлення може включати утруднення, оскільки вони потребують точних розмірних допусків. Окрім того, виготовлення таких елементів ущільнення потребує застосування досить складних форм. Предметом даного винаходу є поліпшення відомих засобів закупорювання. Ще одним предметом даного винаходу є одержання засобу закупорювання, який сприяє швидкому та ефективному відокремленню засобу, який свідчить про відкривання, від корпусу кришкових засобів. Ще одним предметом даного винаходу є одержання кришкових засобів, що мають засіб, який свідчить про відкривання, котрий не обертається як одне ціле з корпусом кришкових засобів, коли останні відкручуються з горловини контейнера. Ще одним предметом даного винаходу є одержання елементів ущільнення для кришок, котрі є простими у виготовленні і їх легко пристосовувати до горловини контейнера. У першому аспекті даного винаходу запроваджуються кришкові засоби, які включають засіб, який свідчить про відкривання, споряджений клапанними засобами, що можуть взаємодіяти з опорними засобами, котрі з'єднані з горловиною контейнерних засобів, які характеризуються тим. що вищезазначені клапанні засоби включають принаймні одну першу ділянку та принаймні одну другу ділянку, розташовані одна поблизу одної вздовж периферійного краю вищезазначеного засобу, який свідчить про відкривання, розмір вищезазначеної принаймні однієї другої ділянки, виміряний упоперек до вищезазначеного периферійного краю, є більшим, ніж відповідний розмір вищезазначеної принаймні однієї першої ділянки, виміряний упоперек до вищезазначеного периферійного краю. У другому аспекті даного винаходу запроваджуються контейнерні засоби, які включають горловину, від якої виступають опорні засоби, та кришкові засоби, споряджені клапанними засобами, що можуть взаємодіяти з вищезазначеними опорними засобами, вищезазначені опорні засоби включають множину окремих опорних елементів, які характеризуються тим, що вищезазначені клапанні засоби включають принаймні одну ділянку, котра може входити в засіб проміжку, який визначається між двома послідовними опорними елементами із вищезазначеної множини опорних елементів. Кришкові засоби включають клапанні засоби, що мають принаймні одну першу ділянку, яка може взаємодіяти з областю опорних елементів, і принаймні одну другу ділянку, яка може взаємодіяти з додатковою областю опорних елементів. Перша область та друга область визначають активні поверхні опорних елементів, що взаємно нахилені. Зокрема, одна з активних поверхонь розташована впоперек до напрямку, вздовж якого обертаються кришкові засоби для відокремлення від контейнерних засобів. 88475 6 У такий спосіб дана поверхня діє як обмежувальний засіб для засобу, котрий свідчить про відкривання, що не може обертатися без руйнування місткових елементів, які з'єднують засіб, котрий свідчить про відкривання, з базовим корпусом кришкових засобів. Місткові елементи руйнуються після того, як кришкові засоби повернулись відносно горловини на вкрай обмежений кут. Завдяки цим аспектам даного винаходу можливо одержати кришкові засоби, які не можна порушити без чіткого виявлення будь-якого втручання засобом, котрий свідчить про відкривання. Більш того, можливо досягти швидкого відкривання контейнерів, до яких застосовані кришкові засоби, оскільки взаємодія принаймні однієї першої ділянки та принаймні однієї другої ділянки клапанних засобів з активними поверхнями опорних елементів спричиняє негайне руйнування місткових елементів. У третьому аспекті даного винаходу запроваджуються засоби ущільнення для кришки, що можуть взаємодіяти з горловиною контейнера, котрі включають центральну область, від якої виступає виступ, котрий може взаємодіяти з устям вищезазначеної горловини, які характеризуються тим, що додатково включають практично плоску кільцеву ділянку, котра тягнеться від вищезазначеного виступу назовні від вищезазначеної центральної області. У четвертому аспекті даного винаходу запроваджується закупорювальний засіб, що включає кришкові засоби, котрі можуть взаємодіяти з горловиною контейнера, та засоби ущільнення, що придатні для поміщення між вищезазначеними кришковими засобами і вищезазначеною горловиною, вищезазначені засоби ущільнення включають кільцеву ділянку, котра може взаємодіяти з устям вищезазначеної горловини, який характеризується тим, що вищезазначені кришкові засоби споряджені усередині засобами стискування, які можуть взаємодіяти із вищезазначеною кільцевою ділянкою, коли вищезазначені кришкові засоби затягуються на вищезазначеній горловині. Завдяки цим аспектам даного винаходу можливо одержати засоби ущільнення, котрі сполучають високу ефективність ущільнення зі значною простотою виготовлення та застосування щодо горловини контейнера. Зокрема, засоби ущільнення згідно з даним винаходом суттєво більш ефективні, ніж плоскі ущільнення у формі диска, і їх набагато легше виготовляти та застосовувати, ніж дискові ущільнення, котрі мають пару концентричних буртиків. Фактично, під час роботи виступ засобів ущільнення входить фасонно-сполучним чином усередину горловини у такий спосіб, щоб взаємодіяти з внутрішньою поверхнею останньої. Крім того, коли кришка, всередині якої розташовані засоби ущільнення, затягується на горловині, практично плоска кільцева ділянка деформується, взаємодіючи з зовнішньою поверхнею горловини, частково охоплюючи її. Таким чином, можливо досягти поліпшеної ущільнювальної дії, оскільки практично плоска 7 кільцева ділянка сама пристосовується до конкретної геометричної конфігурації простору, визначеного між кришкою та горловиною, надаючи в такий спосіб можливість досягати задовільного ущільнення навіть у випадку горловин та кришок, що мають фактичні розміри, котрі відрізняються від теоретичних. Це не може бути досягнуто з використанням колових ущільнень, що мають пару концентричних буртиків, згідно з відомим рівнем техніки. Даний винахід може бути краще зрозумілим та здійсненим з посиланням на супутні фігури, що ілюструють деякі варіанти його втілення, котрі не носять обмежувального характеру й мають лише ілюстративний характер, на яких: Фігура 1 являє собою вигляд у плані горловини контейнера, що має опорні засоби, котрі включають множину окремих опорних елементів; Фігура 2 являє собою аксіальний переріз кришкових засобів, що мають клапанні засоби; Фігура 3 являє собою вигляд, подібний до вигляду на Фігурі 2, який зображує клапанні засоби, виконані згідно з даною версією; Фігура 4 являє собою переріз IV-IV Фігури 1; Фігура 5 являє собою вигляд збоку горловини на Фігурі 1; Фігура 6 являє собою прозорий вигляд збоку кришкових засобів Фігури 3, з'єднаних з горловиною на Фігурі 5; Фігура 7 являє собою переріз, подібний до перерізу на Фігурі 4, котрий зображує кришкові засоби Фігури 2, з'єднані з горловиною на Фігурі 5; Фігура 8 являє собою вигляд, подібний до вигляду на Фігурі 2, що зображує додатковий варіант кришкових засобів, який включає клапанні засоби, котрі споряджені отворами; Фігура 9 являє собою вигляд, подібний до вигляду на Фігурі 5, що зображує горловину, споряджену опорними засобами, котрі виготовлені згідно з оптимальним варіантом втілення; Фігура 10 являє собою аксіальний переріз кришкових засобів, що включають клапанні засоби, виготовлені згідно з оптимальним варіантом втілення; Фігура 11 являє собою вигляд, подібний до вигляду на Фігурі 6, що зображує кришкові засоби Фігури 10, з'єднані з горловиною на Фігурі 9; Фігура 12 являє собою вигляд, подібний до вигляду на Фігурі 5, що зображує горловину, споряджену опорними засобами, виготовленими згідно з більш оптимальним варіантом втілення; Фігура 13 являє собою аксіальний переріз кришкових засобів, що включають клапанні засоби, виготовлені згідно з більш оптимальним варіантом втілення; Фігура 14 являє собою вигляд, подібний до вигляду на Фігурі 6, що зображує кришкові засоби Фігури 13, з'єднані з горловиною на Фігурі 12; Фігура 15 являє собою частково фрагментарний аксіальний переріз кришкових засобів та засобів ущільнення, відокремлених від кришкових засобів та придатних для взаємодії з кришковими засобами; Фігура 16 являє собою переріз, подібний до перерізу на Фігурі 15, що зображує кришкові засо 88475 8 би, цілком нагвинчені на горловину контейнера, та засоби ущільнення, затиснуті між кришковими засобами та горловиною. З посиланням на Фігури 1-8, зображена горловина 1 контейнера, що включає бічну стінку 24, котра визначає отвір 25 контейнера. На бічній стінці 24 зроблена різь 2, сформована у такий спосіб, щоб входити у зачеплення з відповідною додатковою різзю 3, зробленою всередині кришки 4, котра має з'єднуватись з горловиною 1. Кришка 4 може бути одержана шляхом компресійного формування пластичного матеріалу або з використанням інших відомих процесів виробництва. Горловина 1 обладнана опорними засобами 5, що виступають по колу від бічної стінки 24, котрі можуть взаємодіяти із засобом, що свідчить про відкривання, 7, яким споряджена кришка 4. Засіб, який свідчить про відкривання, 7, включає кільце 8, з'єднане з базовим корпусом 9 кришки 4 за допомогою місткових елементів, котрі призначені для руйнування в момент першого відкривання контейнера. Базовий корпус 9 визначається бічною юбкою 26 та нижньою стінкою 27. Від кінцевої області кільця 8 виступають клапанні засоби 10, котрі при застосуванні розташовані всередині кришки 4. У момент першого відкривання контейнера клапанні засоби 10 взаємодіють з опорними засобами 5, сприяючи руйнуванню місткових елементів та наступному відокремленню кільця 8 від базового корпусу 9. Опорні засоби 5 включають множину окремих опорних елементів 11, опорні елементи 11 розташовані вздовж зовнішнього периметра горловини 1 у такий спосіб, що між двома сусідніми опорними елементами 11 утворюється проміжок 12. Як показано на Фігурі 2, клапанні засоби 10 включають безперервний клапанний елемент 15, котрий має кільцеву форму, що має перші ділянки 13 з попередньо встановленою коловою протяжністю L1 та попередньо встановленою висотою Н1, та другі ділянки 14 з попередньо встановленою коловою протяжністю L2 та попередньо встановленою висотою Н2, більшою, ніж попередньо встановлена висота Н1. Перші ділянки 13 та другі ділянки 14 виступають від периферійного краю 28 кільця 8, віддаленого від нижньої стінки 27. Кожна перша ділянка 13 розташована між двома другими ділянками 14 у такий спосіб, що перші ділянки 13 та другі ділянки 14 чергуються. Окрім того, попередньо встановлена протяжність L1 і також попередньо встановлена протяжність L2 вибираються у такий спосіб, що коли кришка 4 з'єднана з горловиною 1, другі ділянки 14 входять у проміжки 12, що визначені між опорними елементами 11, і тому кожний опорний елемент 11 входить між двома послідовними другими ділянками 14, перекриваючи першу ділянку 13, розташовану між ними. Опорні елементи 11 включають першу торцеву поверхню 16, що може взаємодіяти з відповідною 9 першою активною поверхнею 17 першої ділянки 13, і друга торцева поверхня 18 може взаємодіяти з відповідною другою активною поверхнею 19 другої ділянки 14. Перша торцева поверхня 16 практично паралельна до периферійного краю 28 і розташована практично перпендикулярно до другої торцевої поверхні 18. Перша активна поверхня 17 практично паралельна до площини, що визначається отвором 25, і розташована практично перпендикулярно до другої активної поверхні 19. У момент першого відкривання контейнера кришка 4 обертається в напрямку, позначеному стрілкою F на Фігурі 6. Сумісна взаємодія першої різі 2 та другої різі 3 спричиняє зсув кришки 4 паралельно до поздовжньої осі X горловини 1, кришка 4 рухається від контейнера, як показано стрілкою F1. У такий спосіб базовий корпус 9 спонукається до віддалення від контейнера, тоді як кільце 8 продовжує контактувати з горловиною 1 за допомогою опорних засобів 5. Перша активна поверхня 17 спонукається до взаємодії з першою торцевою поверхнею 16, що генерує напруження розтягу, яке сприяє руйнуванню місткових елементів, подібно до того, що відбувається у кришках, виготовлених згідно з відомим рівнем техніки. Крім того, друга активна поверхня 19 спонукається до взаємодії з другою торцевою поверхнею 18, щоб запобігти обертанню кільця 8 як одного цілого з базовим корпусом 9. Взаємодія між другою активною поверхнею 19 та другою торцевою поверхнею 18 піддає місткові елементи дії зсувного напруження, що спричиняє їх початкове руйнування. Як результат, контейнер не може бути порушений жодним чином без руйнування місткових елементів, це руйнування відбувається після повертання кришки 4 відносно горловини 1 на вкрай обмежений кут. З посиланням на Фігуру 8 показаний варіант засобу, котрий свідчить про відкривання, 7, що включає безперервний клапанний елемент 15, в якому зроблена множина отворів 21, що дозволяє витікати рідині, котра під час операцій розливання утримувалась в області засобу, який свідчить про відкривання, 7, поблизу периферійного краю 28, і обмежувалась щитком 15, нижньою областю кільця 8 та ділянкою матеріалу, із якого зроблена кришка 4, і котра утворює шарнір, що з'єднує між собою елемент 15 з кільцем 8. Завдяки отворам 21, небажаному накопиченню рідини практично можна запобігти, що помітно поліпшує гігієну контейнера. Крім того, отвори 21, збільшуючи здатність кільця 8 до деформації, роблять застосування останнього більш легким, оскільки вони послаблюють зовнішнє розширення елемента 15, коли кільце 8 спонукається до виходу за межі опорних засобів 5. З посиланням на Фігури 3 та 6 показаний варіант втілення кришки 4, де клапанні засоби 10 включають множину клапанних елементів 20, котрі відокремлені один від одного, а не є безперервним клапанним елементом 15. 88475 10 Кожен клапанний елемент 20 включає першу ділянку 13 та другу ділянку 14, які мають конфігурацію згідно з тим, що було розкрито з посиланням на Фігуру 2. На Фігурі 9 показаний варіант втілення горловини 1, що включає додаткові опорні елементи Па, котрі мають першу торцеву поверхню 16, якає практично паралельною до площини, визначеної отвором 25, подібно до розкритого з посиланням на Фігури 1-8. Додаткові опорні елементи Па включають також додаткову другу торцеву поверхню 18а, котра утворює тупий двогранний кут α з першою торцевою поверхнею 16. З посиланням на Фігуру 10 показаний варіант кришки 4, що включає додатковий безперервний клапанний елемент 15а, котрий має перші ділянки 13, кожна з яких має першу поверхню 17, практично паралельну до периферійного краю 28. Додатковий клапанний елемент 15а включає, крім того, другі ділянки 14, кожна з яких має додаткову другу активну поверхню 19а, що утворює з першою активною поверхнею 17, сусідньою до неї, додатковий тупий двогранний кут β, який має розмах, практично такий самий, як і для двогранного кута а. Кришка 4 може бути споряджена отворами, запровадженими в додатковому клапанному елементі 15а, подібно до того, як це було розкрито з посиланням на Фігуру 8. Кришка 4 може включати множину клапанних елементів, як це розкрито з посиланням на Фігуру 3, а не додатковий клапанний елемент 15а. Як показано на Фігурі 11, коли кришка 4 з'єднана з горловиною 2, кожна друга ділянка 14 входить у проміжок 12, що визначається між двома додатковими послідовними опорними елементами На, у такий спосіб, що кожна перша активна поверхня 17 обернена до відповідної першої торцевої поверхні 16, і кожна додаткова друга активна поверхня 19а обернена до відповідної додаткової другої торцевої поверхні 18а. У момент першого відкривання контейнера обертання кришки 4 відносно горловини 1 спонукає додаткову другу активну поверхню 19а наштовхуватись на додаткову другу торцеву поверхню 18а. Як результат, кільце 8 віддаляється від базового корпусу 9, котрий у свою чергу віддаляється від додаткових опорних елементів 11а. Іншими словами, коли кришка 4 згвинчується з горловини 1, кільце 8 та базовий корпус 9 сумісно віддаляються від протилежних частин додаткових опорних елементів 11а, забезпечуючи у такий спосіб початкове руйнування місткових елементів. На Фігурі 12 показаний додатковий варіант втілення горловини 1,що включає ще одні додаткові опорні елементи lib, котрі мають першу торцеву поверхню 16, яка практично паралельна до площини, котра визначається отвором 25, подібно до того, як це було розкрито вище, з посиланням на Фігури 1-8. Ще одні додаткові опорні елементи lib додатково включають ще одну додаткову другу торцеву поверхню 18b, котра утворює з першою торцевою поверхнею 16 гострий двогранний кут α1, у такий 11 спосіб, щоб визначити гострокінцеві області 22 ще одних додаткових опорних елементів 11b. З посиланням на Фігуру 13 показаний додатковий варіант втілення кришки 4, що включає ще один додатковий безперервний клапанний елемент 15b, котрий має перші ділянки 13, кожна із яких споряджена першою поверхнею 17, що практично паралельна периферійному краю 28. Ще один додатковий безперервний клапанний елемент 15b включає, крім того, другі ділянки 14, кожна із яких споряджена ще однією додатковою другою активною поверхнею 19b, котра утворює з першою активною поверхнею 17, сусідньою до неї, гострий двогранний кут β1, що має розмах практично такий самий, як і для двогранного кута α1. Перша активна поверхня 17 та ще одна додаткова друга активна поверхня 19b визначають, в області взаємного перетинання, горловину 23. Кришка 4 може бути споряджена отворами у ще одному додатковому клапанному елементі 15b, подібно до того, як це було розкрито вище, з посиланням на Фігуру 8. Кришка 4 може включати множину клапанних елементів, як розкрито вище, з посиланням на Фігуру 3, замість ще одного додаткового безперервного клапанного елементу 15b. Як показано на Фігурі 14, коли кришка 4 з'єднана з горловиною 2, кожна друга ділянка 14 входить у проміжок 12, утворений між ще двома додатковими послідовними опорними елементами 11b, у такий спосіб, що кожна перша активна поверхня 17 обернена до відповідної першої торцевої поверхні 16, і кожна ще одна додаткова друга активна поверхня 19b обернена до відповідної ще однієї додаткової другої торцевої поверхні 18b. У момент першого відкривання контейнера обертання кришки 4 відносно горловини 1 спонукає ще одну додаткову другу активну поверхню 19b наштовхуватись на ще одну додаткову другу торцеву поверхню 18b. У такий спосіб кільце 8 приводиться у контакт зі ще одними додатковими опорними елементами 11b, так що кожна гострокінцева ділянка 22 входить у фасонно-сполучній манері всередину відповідної горловини 23. Як результат, кільце 8 не може обертатись як одне ціле з базовим корпусом 9, що забезпечує початкове руйнування місткових елементів. Слід зазначити, що навіть у варіанті втілення кришки, показаному на Фігурах 10 та 11, та у додатковому варіанті втілення кришки, показаному на Фігурах 13 та 14, місткові елементи піддаються напруженням при розтягуванні, що генеруються в результаті взаємодії першої активної поверхні 17 з першою торцевою поверхнею 16, та зсувним напруженням, що генеруються через взаємодію додаткової другої активної поверхні 19а з додатковою другою торцевою поверхнею 18а, або, відповідно, ще однієї додаткової другої активної поверхні 19b зі ще однією додатковою торцевою поверхнею 18b. З посиланням на фігури 15 та 16 показані засоби ущільнення 30, що можуть взаємодіяти з кришкою 4, наприклад, розкритого типу, для запо 88475 12 бігання витіканню продукту із контейнера, до якого застосована кришка 4. Засоби ущільнення 30 включають центральну область 31 у формі диска, від якої виступає виступ 32, котрий може взаємодіяти з устям 33 горловини 1 даного контейнера. Засоби ущільнення 30 можуть бути виготовлені із пластикового матеріалу. Засоби ущільнення 30 додатково включають практично плоску кільцеву ділянку 34, що тягнеться від виступу 32 назовні від центральної області 31. Кільцева ділянка 34 має частину у формі кільця, що споряджена першою поверхнею 35, котра може контактувати з кришкою 4, і другою поверхнею 37, що може контактувати з устям 33 горловини 1. Кришка 4 також має у примежовій області між нижньою стінкою 27 та циліндричною юбкою 26 фасонний край 43, що може взаємодіяти з кільцевою ділянкою 34, як буде більш детально розкрито нижче. Коли кришка 4 нагвинчена на горловину 1, виступ 32 входить у фасонно-сполучній манері всередину отвору 33. У той самий час кільцева ділянка 34, що затиснута між фасонним краєм 43 та устям 33, піддається деякій деформації. Це дозволяє досягти ефективної ущільнювальної дії, оскільки кільцева ділянка 34 сама пристосовується в такий спосіб, що практично повністю займає проміжок 38, утворений між внутрішньою поверхнею 36 та устям 33. Зокрема, частина 39 кільцевої ділянки 34 ближче до виступу 32 взаємодіє з кінцевою областю 40 устя 33, що обернена до нижньої стінки 27, тоді як частина 41 кільцевої ділянки 34 далі від виступу 32 взаємодіє з кінцевою областю 42 устя 33, що обернена до бічної юбки 26. Таким чином, устя 33 із середини зачіплюється виступом 32, а ззовні частково охоплюється кільцевою ділянкою 34. Кільцева ділянка 34, завдяки здатності до деформування, сама пристосовується до конкретної геометричної конфігурації горловини 1, надаючи в такий спосіб можливість отримати поліпшене ущільнення в порівнянні з ущільненнями, що відомі з попереднього рівня техніки. Засоби ущільнення 30 відокремлені від кришки 4 і взаємодіють з останньою, коли кришка накручується на горловину 1. Контейнер може бути ущільнений згідно з різними режимами дії. Згідно з режимом дії, що показаний на Фігурах 15 та 16, засоби ущільнення 30 розміщуються на горловині 1 у такий спосіб, що виступ 32 входить у внутрішню частину устя 31. Потім кришка 4 поміщується на горловину 1 і нагвинчується на останню, охоплюючи собою засоби ущільнення 30. Згідно з додатковим режимом дії, що не показаний, засоби ущільнення можуть бути введені у кришку 4 і можуть утримуватись усередині останньої за рахунок взаємодії кільцевої ділянки 34 з різзю кришки. Кришка 4 потім нагвинчується на горловину 1 у такий спосіб, що виступ 32 та кільцева ділянка 34 оточують устя 31. 13 88475 14 15 88475 16 17 Комп’ютерна верстка Г. Паяльніков 88475 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
