Конструкція рами двійчастих воріт і/або хвірток

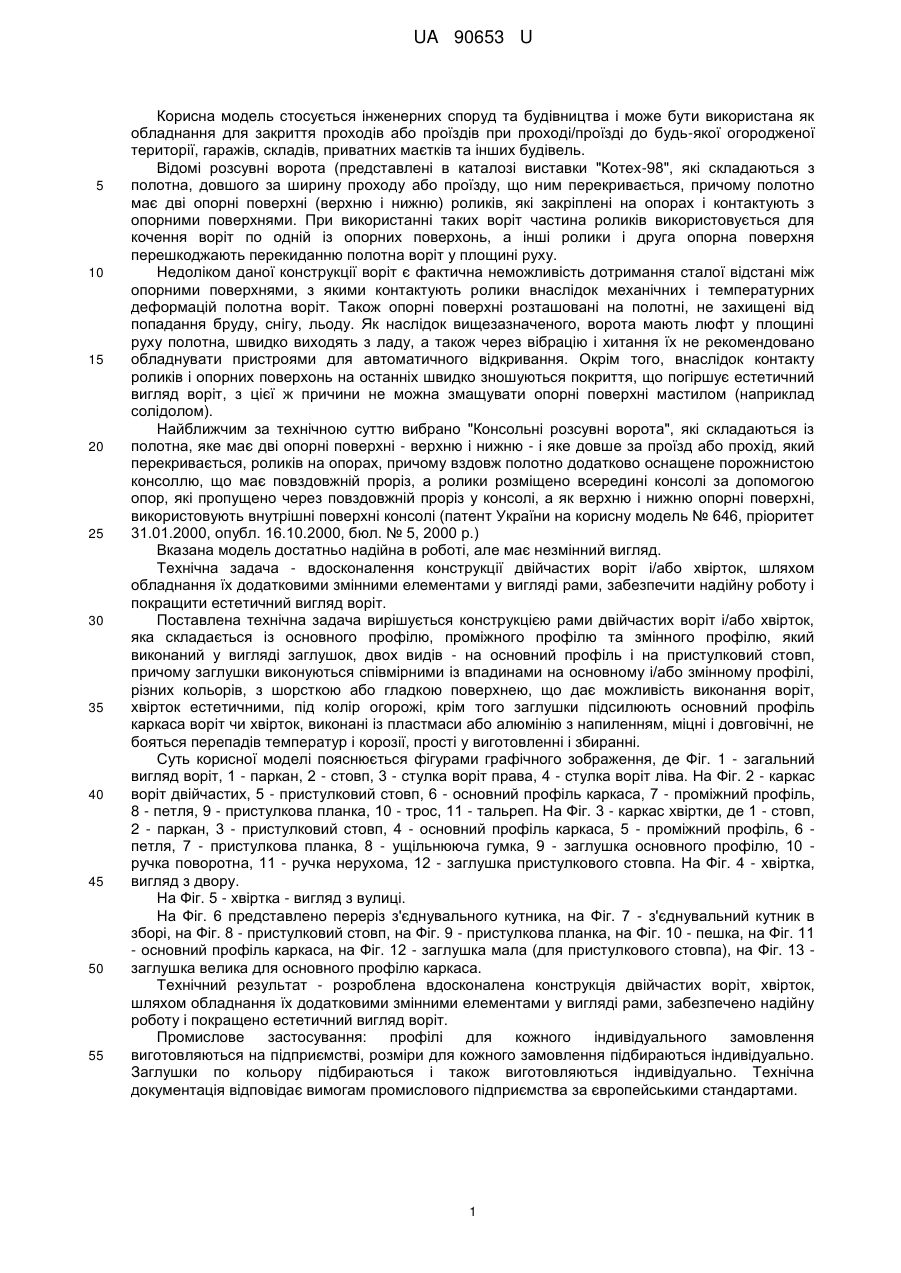

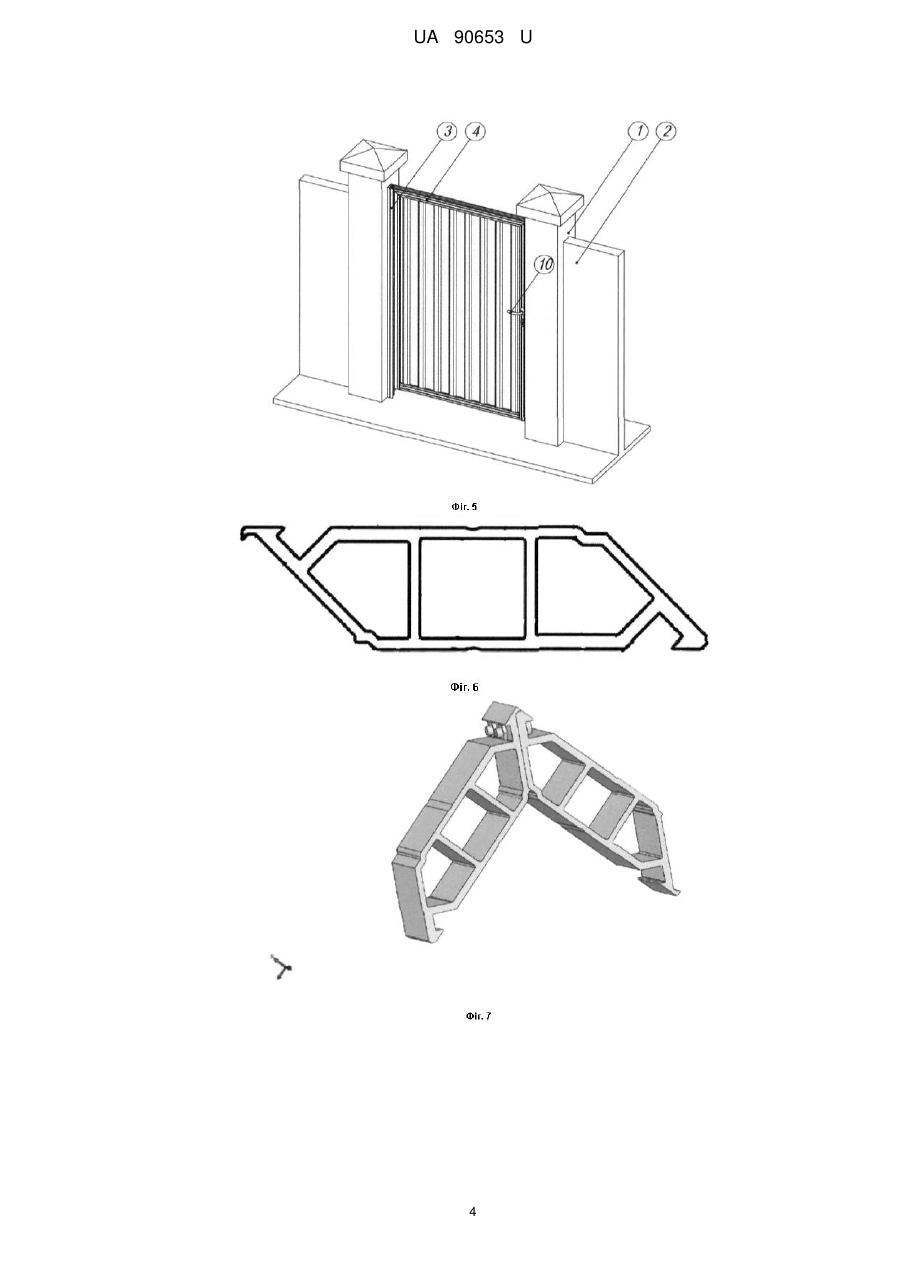

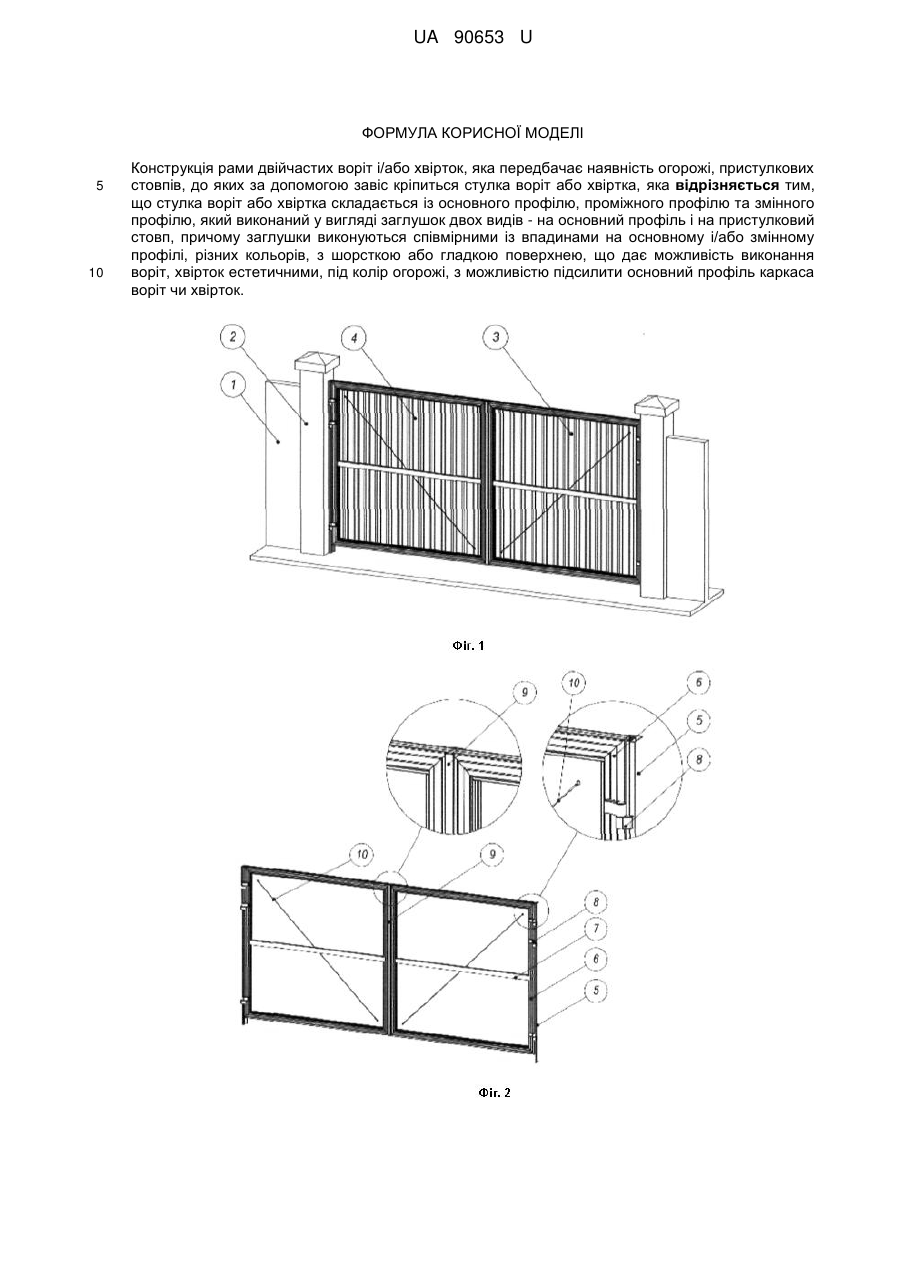

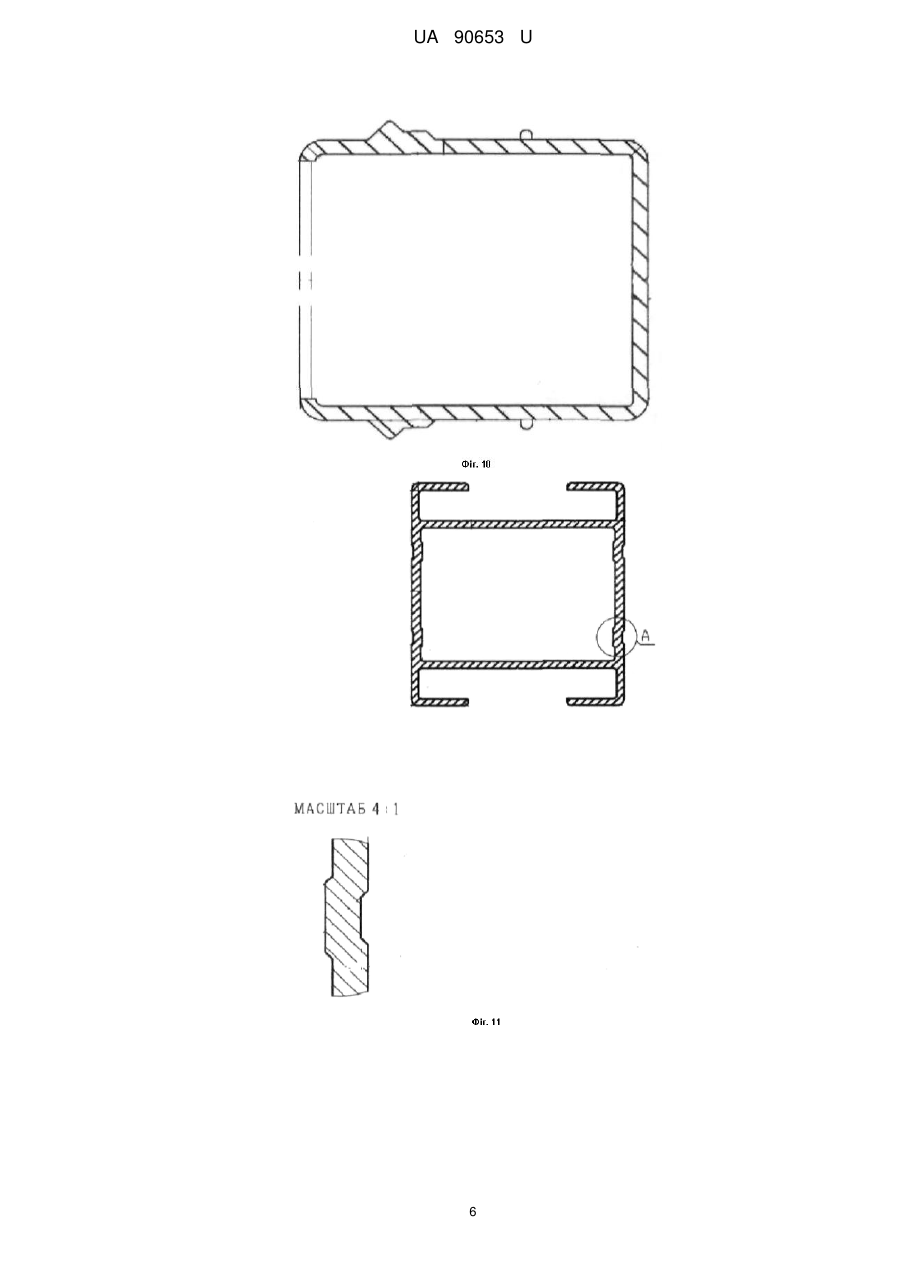

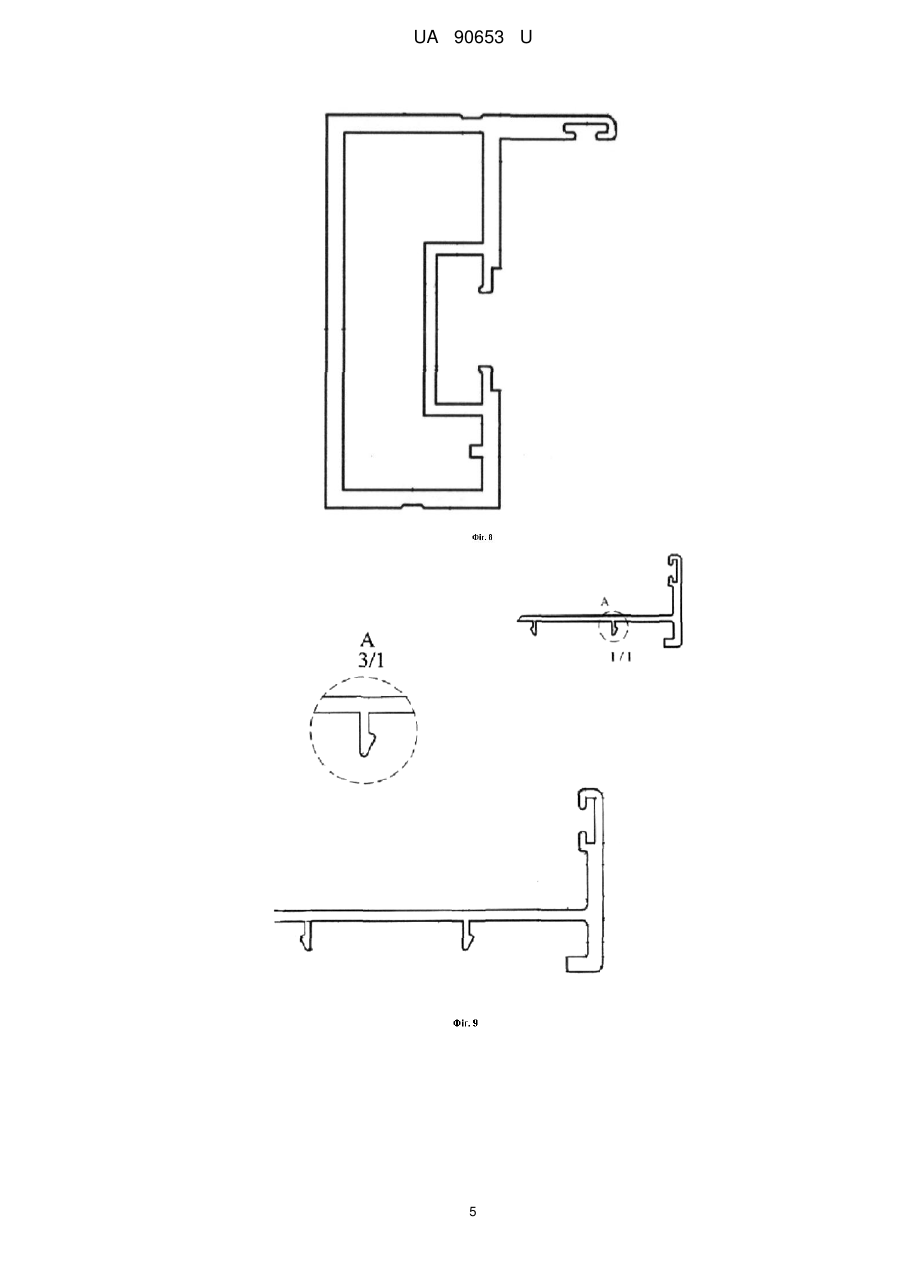

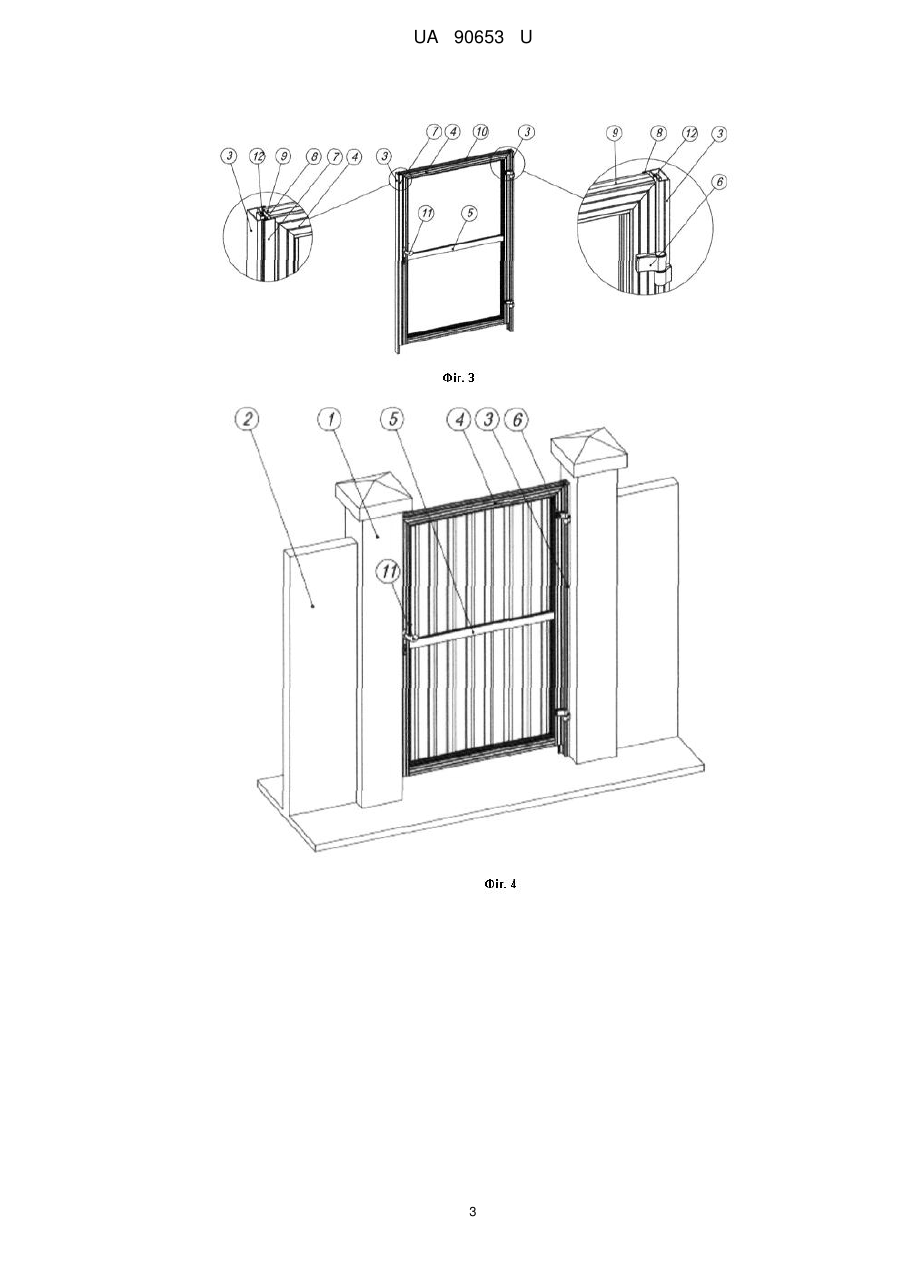

Реферат: UA 90653 U UA 90653 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується інженерних споруд та будівництва і може бути використана як обладнання для закриття проходів або проїздів при проході/проїзді до будь-якої огородженої території, гаражів, складів, приватних маєтків та інших будівель. Відомі розсувні ворота (представлені в каталозі виставки "Котех-98", які складаються з полотна, довшого за ширину проходу або проїзду, що ним перекривається, причому полотно має дві опорні поверхні (верхню і нижню) роликів, які закріплені на опорах і контактують з опорними поверхнями. При використанні таких воріт частина роликів використовується для кочення воріт по одній із опорних поверхонь, а інші ролики і друга опорна поверхня перешкоджають перекиданню полотна воріт у площині руху. Недоліком даної конструкції воріт є фактична неможливість дотримання сталої відстані між опорними поверхнями, з якими контактують ролики внаслідок механічних і температурних деформацій полотна воріт. Також опорні поверхні розташовані на полотні, не захищені від попадання бруду, снігу, льоду. Як наслідок вищезазначеного, ворота мають люфт у площині руху полотна, швидко виходять з ладу, а також через вібрацію і хитання їх не рекомендовано обладнувати пристроями для автоматичного відкривання. Окрім того, внаслідок контакту роликів і опорних поверхонь на останніх швидко зношуються покриття, що погіршує естетичний вигляд воріт, з цієї ж причини не можна змащувати опорні поверхні мастилом (наприклад солідолом). Найближчим за технічною суттю вибрано "Консольні розсувні ворота", які складаються із полотна, яке має дві опорні поверхні - верхню і нижню - і яке довше за проїзд або прохід, який перекривається, роликів на опорах, причому вздовж полотно додатково оснащене порожнистою консоллю, що має повздовжній проріз, а ролики розміщено всередині консолі за допомогою опор, які пропущено через повздовжній проріз у консолі, а як верхню і нижню опорні поверхні, використовують внутрішні поверхні консолі (патент України на корисну модель № 646, пріоритет 31.01.2000, опубл. 16.10.2000, бюл. № 5, 2000 р.) Вказана модель достатньо надійна в роботі, але має незмінний вигляд. Технічна задача - вдосконалення конструкції двійчастих воріт і/або хвірток, шляхом обладнання їх додатковими змінними елементами у вигляді рами, забезпечити надійну роботу і покращити естетичний вигляд воріт. Поставлена технічна задача вирішується конструкцією рами двійчастих воріт і/або хвірток, яка складається із основного профілю, проміжного профілю та змінного профілю, який виконаний у вигляді заглушок, двох видів - на основний профіль і на пристулковий стовп, причому заглушки виконуються співмірними із впадинами на основному і/або змінному профілі, різних кольорів, з шорсткою або гладкою поверхнею, що дає можливість виконання воріт, хвірток естетичними, під колір огорожі, крім того заглушки підсилюють основний профіль каркаса воріт чи хвірток, виконані із пластмаси або алюмінію з напиленням, міцні і довговічні, не бояться перепадів температур і корозії, прості у виготовленні і збиранні. Суть корисної моделі пояснюється фігурами графічного зображення, де Фіг. 1 - загальний вигляд воріт, 1 - паркан, 2 - стовп, 3 - стулка воріт права, 4 - стулка воріт ліва. На Фіг. 2 - каркас воріт двійчастих, 5 - пристулковий стовп, 6 - основний профіль каркаса, 7 - проміжний профіль, 8 - петля, 9 - пристулкова планка, 10 - трос, 11 - тальреп. На Фіг. 3 - каркас хвіртки, де 1 - стовп, 2 - паркан, 3 - пристулковий стовп, 4 - основний профіль каркаса, 5 - проміжний профіль, 6 петля, 7 - пристулкова планка, 8 - ущільнююча гумка, 9 - заглушка основного профілю, 10 ручка поворотна, 11 - ручка нерухома, 12 - заглушка пристулкового стовпа. На Фіг. 4 - хвіртка, вигляд з двору. На Фіг. 5 - хвіртка - вигляд з вулиці. На Фіг. 6 представлено переріз з'єднувального кутника, на Фіг. 7 - з'єднувальний кутник в зборі, на Фіг. 8 - пристулковий стовп, на Фіг. 9 - пристулкова планка, на Фіг. 10 - пешка, на Фіг. 11 - основний профіль каркаса, на Фіг. 12 - заглушка мала (для пристулкового стовпа), на Фіг. 13 заглушка велика для основного профілю каркаса. Технічний результат - розроблена вдосконалена конструкція двійчастих воріт, хвірток, шляхом обладнання їх додатковими змінними елементами у вигляді рами, забезпечено надійну роботу і покращено естетичний вигляд воріт. Промислове застосування: профілі для кожного індивідуального замовлення виготовляються на підприємстві, розміри для кожного замовлення підбираються індивідуально. Заглушки по кольору підбираються і також виготовляються індивідуально. Технічна документація відповідає вимогам промислового підприємства за європейськими стандартами. 1 UA 90653 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Конструкція рами двійчастих воріт і/або хвірток, яка передбачає наявність огорожі, пристулкових стовпів, до яких за допомогою завіс кріпиться стулка воріт або хвіртка, яка відрізняється тим, що стулка воріт або хвіртка складається із основного профілю, проміжного профілю та змінного профілю, який виконаний у вигляді заглушок двох видів - на основний профіль і на пристулковий стовп, причому заглушки виконуються співмірними із впадинами на основному і/або змінному профілі, різних кольорів, з шорсткою або гладкою поверхнею, що дає можливість виконання воріт, хвірток естетичними, під колір огорожі, з можливістю підсилити основний профіль каркаса воріт чи хвірток. UA 90653 U 3 UA 90653 U 4 UA 90653 U 5 UA 90653 U 6 UA 90653 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
