Конструкція рами зі знімною боковою пластиною

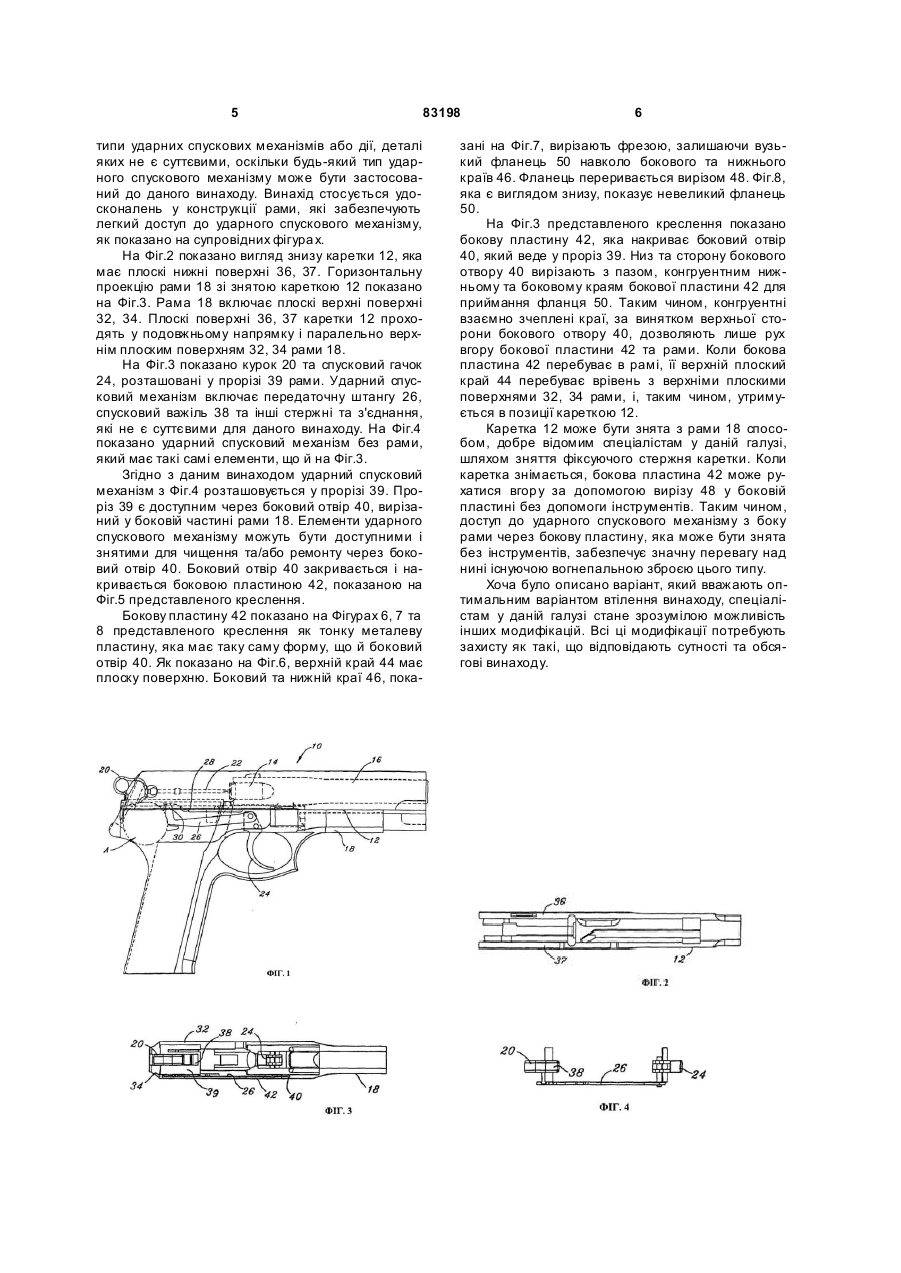

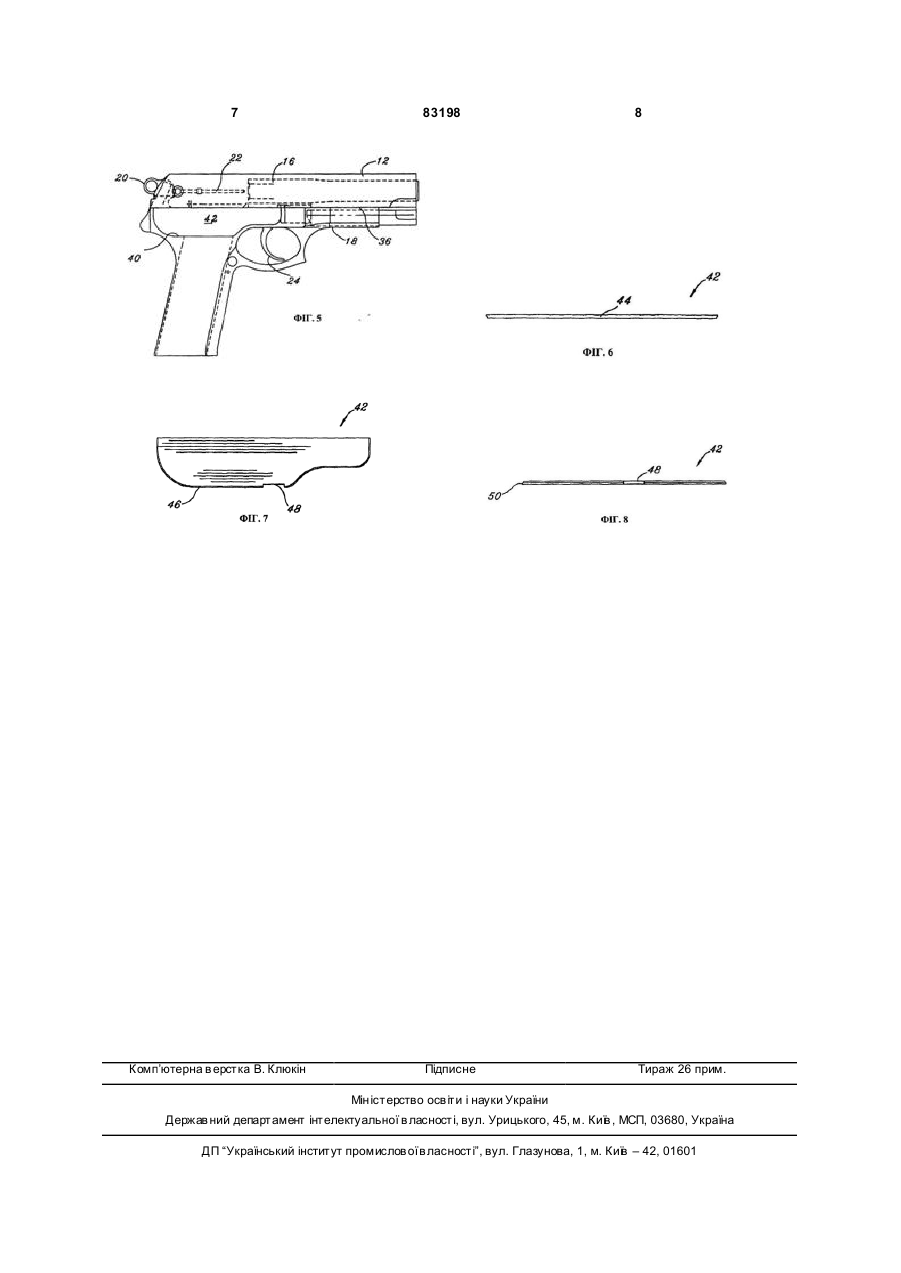

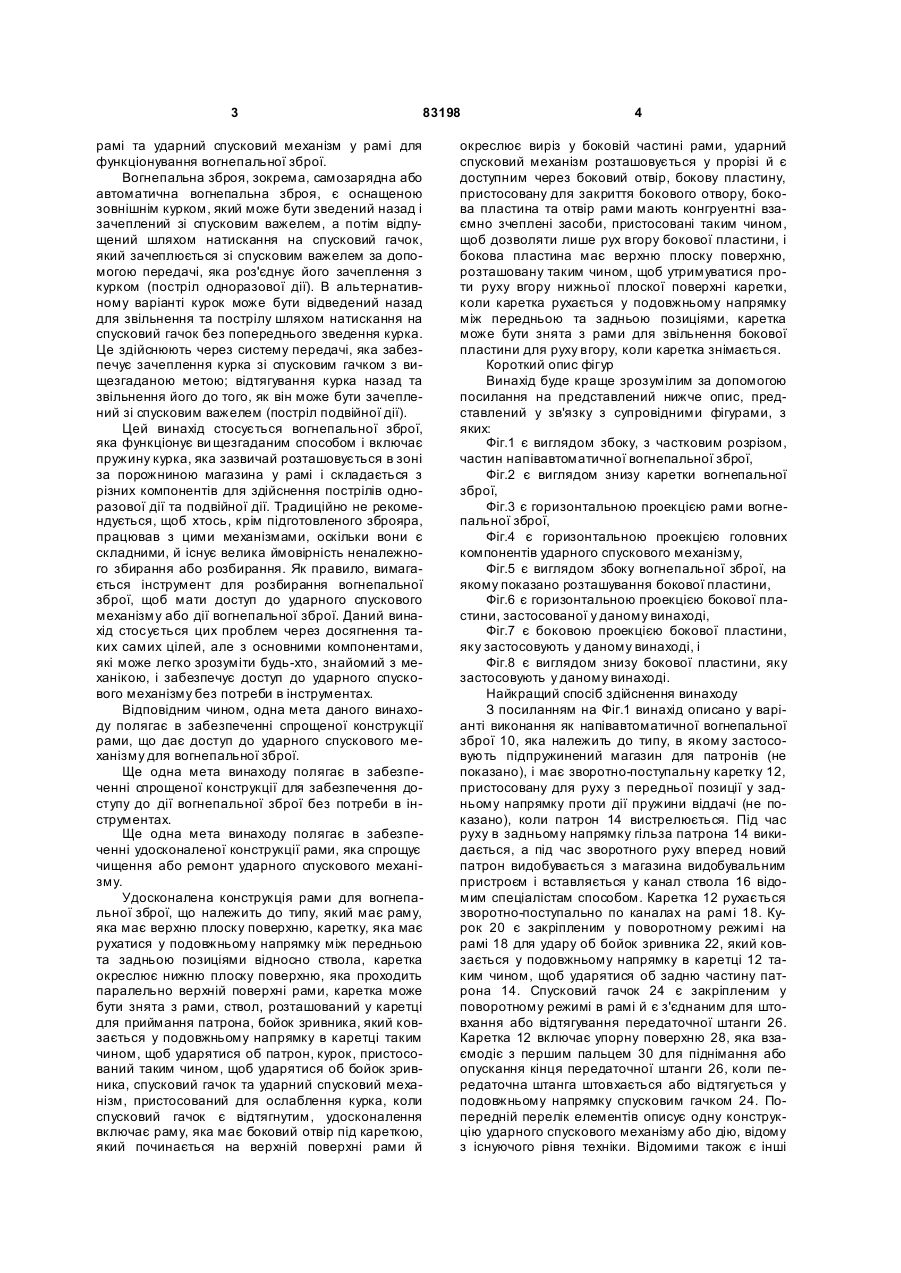

1. Конструкція рами для вогнепальної зброї зі знімною боковою пластиною, що належить до типу, який має раму, яка має сторону, яка закінчується на верхній плоскій поверхні, каретку, яка має рухатися у подовжньому напрямку між передньою та задньою позиціями, вищезгадана каретка окреслює нижню плоску поверхню, яка проходить паралельно верхній поверхні вищезгаданої рами й ковзається через неї, вищезгадана каретка може бути знята з рами, ствол для приймання патрона, бойок зривника, який рухається у подовжньому напрямку у каретці таким чином, щоб ударятися об патрон, курок, пристосований таким чином, щоб ударятися об бойок зривника, спусковий гачок та ударний спусковий механізм, пристосований для ослаблення курка, коли спусковий гачок є відтягнутим, яка відрізняється тим, що вищезгадана рама має боковий отвір, який починається на верхній поверхні рами й окреслює виріз у боковій частині рами, повернутій до вищезгаданого бокового отвору, вищезгаданий ударний спусковий механізм є розташованим у вищезгаданому прорізі й є доступним через вищезгаданий боковий отвір, бокова пластина пристосована таким чином, щоб накривати вищезгаданий боковий отвір, вищезга C2 2 UA 1 3 83198 рамі та ударний спусковий механізм у рамі для функціонування вогнепальної зброї. Вогнепальна зброя, зокрема, самозарядна або автоматична вогнепальна зброя, є оснащеною зовнішнім курком, який може бути зведений назад і зачеплений зі спусковим важелем, а потім відпущений шляхом натискання на спусковий гачок, який зачеплюється зі спусковим важелем за допомогою передачі, яка роз'єднує його зачеплення з курком (постріл одноразової дії). В альтернативному варіанті курок може бути відведений назад для звільнення та пострілу шляхом натискання на спусковий гачок без попереднього зведення курка. Це здійснюють через систему передачі, яка забезпечує зачеплення курка зі спусковим гачком з вищезгаданою метою; відтягування курка назад та звільнення його до того, як він може бути зачеплений зі спусковим важелем (постріл подвійної дії). Цей винахід стосується вогнепальної зброї, яка функціонує ви щезгаданим способом і включає пружину курка, яка зазвичай розташовується в зоні за порожниною магазина у рамі і складається з різних компонентів для здійснення пострілів одноразової дії та подвійної дії. Традиційно не рекомендується, щоб хтось, крім підготовленого зброяра, працював з цими механізмами, оскільки вони є складними, й існує велика ймовірність неналежного збирання або розбирання. Як правило, вимагається інструмент для розбирання вогнепальної зброї, щоб мати доступ до ударного спускового механізму або дії вогнепальної зброї. Даний винахід стосується цих проблем через досягнення таких самих цілей, але з основними компонентами, які може легко зрозуміти будь-хто, знайомий з механікою, і забезпечує доступ до ударного спускового механізму без потреби в інструментах. Відповідним чином, одна мета даного винаходу полягає в забезпеченні спрощеної конструкції рами, що дає доступ до ударного спускового механізму для вогнепальної зброї. Ще одна мета винаходу полягає в забезпеченні спрощеної конструкції для забезпечення доступу до дії вогнепальної зброї без потреби в інструментах. Ще одна мета винаходу полягає в забезпеченні удосконаленої конструкції рами, яка спрощує чищення або ремонт ударного спускового механізму. Удосконалена конструкція рами для вогнепальної зброї, що належить до типу, який має раму, яка має верхню плоску поверхню, каретку, яка має рухатися у подовжньому напрямку між передньою та задньою позиціями відносно ствола, каретка окреслює нижню плоску поверхню, яка проходить паралельно верхній поверхні рами, каретка може бути знята з рами, ствол, розташований у каретці для приймання патрона, бойок зривника, який ковзається у подовжньому напрямку в каретці таким чином, щоб ударятися об патрон, курок, пристосований таким чином, щоб ударятися об бойок зривника, спусковий гачок та ударний спусковий механізм, пристосований для ослаблення курка, коли спусковий гачок є відтягнутим, удосконалення включає раму, яка має боковий отвір під кареткою, який починається на верхній поверхні рами й 4 окреслює виріз у боковій частині рами, ударний спусковий механізм розташовується у прорізі й є доступним через боковий отвір, бокову пластину, пристосовану для закриття бокового отвору, бокова пластина та отвір рами мають конгруентні взаємно зчеплені засоби, пристосовані таким чином, щоб дозволяти лише рух вгору бокової пластини, і бокова пластина має верхню плоску поверхню, розташовану таким чином, щоб утримуватися проти руху вгору нижньої плоскої поверхні каретки, коли каретка рухається у подовжньому напрямку між передньою та задньою позиціями, каретка може бути знята з рами для звільнення бокової пластини для руху вгору, коли каретка знімається. Короткий опис фігур Винахід буде краще зрозумілим за допомогою посилання на представлений нижче опис, представлений у зв'язку з супровідними фігурами, з яких: Фіг.1 є виглядом збоку, з частковим розрізом, частин напівавтоматичної вогнепальної зброї, Фіг.2 є виглядом знизу каретки вогнепальної зброї, Фіг.3 є горизонтальною проекцією рами вогнепальної зброї, Фіг.4 є горизонтальною проекцією головних компонентів ударного спускового механізму, Фіг.5 є виглядом збоку вогнепальної зброї, на якому показано розташування бокової пластини, Фіг.6 є горизонтальною проекцією бокової пластини, застосованої у даному винаході, Фіг.7 є боковою проекцією бокової пластини, яку застосовують у даному винаході, і Фіг.8 є виглядом знизу бокової пластини, яку застосовують у даному винаході. Найкращий спосіб здійснення винаходу З посиланням на Фіг.1 винахід описано у варіанті виконання як напівавтоматичної вогнепальної зброї 10, яка належить до типу, в якому застосовують підпружинений магазин для патронів (не показано), і має зворотно-поступальну каретку 12, пристосовану для руху з передньої позиції у задньому напрямку проти дії пружини віддачі (не показано), коли патрон 14 вистрелюється. Під час руху в задньому напрямку гільза патрона 14 викидається, а під час зворотного руху вперед новий патрон видобувається з магазина видобувальним пристроєм і вставляється у канал ствола 16 відомим спеціалістам способом. Каретка 12 рухається зворотно-поступально по каналах на рамі 18. Курок 20 є закріпленим у поворотному режимі на рамі 18 для удару об бойок зривника 22, який ковзається у подовжньому напрямку в каретці 12 таким чином, щоб ударятися об задню частину патрона 14. Спусковий гачок 24 є закріпленим у поворотному режимі в рамі й є з'єднаним для штовхання або відтягування передаточної штанги 26. Каретка 12 включає упорну поверхню 28, яка взаємодіє з першим пальцем 30 для піднімання або опускання кінця передаточної штанги 26, коли передаточна штанга штовхається або відтягується у подовжньому напрямку спусковим гачком 24. Попередній перелік елементів описує одну конструкцію ударного спускового механізму або дію, відому з існуючого рівня техніки. Відомими також є інші 5 83198 типи ударних спускових механізмів або дії, деталі яких не є суттєвими, оскільки будь-який тип ударного спускового механізму може бути застосований до даного винаходу. Винахід стосується удосконалень у конструкції рами, які забезпечують легкий доступ до ударного спускового механізму, як показано на супровідних фігура х. На Фіг.2 показано вигляд знизу каретки 12, яка має плоскі нижні поверхні 36, 37. Горизонтальну проекцію рами 18 зі знятою кареткою 12 показано на Фіг.3. Рама 18 включає плоскі верхні поверхні 32, 34. Плоскі поверхні 36, 37 каретки 12 проходять у подовжньому напрямку і паралельно верхнім плоским поверхням 32, 34 рами 18. На Фіг.3 показано курок 20 та спусковий гачок 24, розташовані у прорізі 39 рами. Ударний спусковий механізм включає передаточну штангу 26, спусковий важіль 38 та інші стержні та з'єднання, які не є суттєвими для даного винаходу. На Фіг.4 показано ударний спусковий механізм без рами, який має такі самі елементи, що й на Фіг.3. Згідно з даним винаходом ударний спусковий механізм з Фіг.4 розташовується у прорізі 39. Проріз 39 є доступним через боковий отвір 40, вирізаний у боковій частині рами 18. Елементи ударного спускового механізму можуть бути доступними і знятими для чищення та/або ремонту через боковий отвір 40. Боковий отвір 40 закривається і накривається боковою пластиною 42, показаною на Фіг.5 представленого креслення. Бокову пластину 42 показано на Фігурах 6, 7 та 8 представленого креслення як тонку металеву пластину, яка має таку саму форму, що й боковий отвір 40. Як показано на Фіг.6, верхній край 44 має плоску поверхню. Боковий та нижній краї 46, пока 6 зані на Фіг.7, вирізають фрезою, залишаючи вузький фланець 50 навколо бокового та нижнього країв 46. Фланець переривається вирізом 48. Фіг.8, яка є виглядом знизу, показує невеликий фланець 50. На Фіг.3 представленого креслення показано бокову пластину 42, яка накриває боковий отвір 40, який веде у проріз 39. Низ та сторону бокового отвору 40 вирізають з пазом, конгруентним нижньому та боковому краям бокової пластини 42 для приймання фланця 50. Таким чином, конгруентні взаємно зчеплені краї, за винятком верхньої сторони бокового отвору 40, дозволяють лише рух вгору бокової пластини 42 та рами. Коли бокова пластина 42 перебуває в рамі, її верхній плоский край 44 перебуває врівень з верхніми плоскими поверхнями 32, 34 рами, і, таким чином, утримується в позиції кареткою 12. Каретка 12 може бути знята з рами 18 способом, добре відомим спеціалістам у даній галузі, шляхом зняття фіксуючого стержня каретки. Коли каретка знімається, бокова пластина 42 може рухатися вгор у за допомогою вирізу 48 у боковій пластині без допомоги інструментів. Таким чином, доступ до ударного спускового механізму з боку рами через бокову пластину, яка може бути знята без інструментів, забезпечує значну перевагу над нині існуючою вогнепальною зброєю цього типу. Хоча було описано варіант, який вважають оптимальним варіантом втілення винаходу, спеціалістам у даній галузі стане зрозумілою можливість інших модифікацій. Всі ці модифікації потребують захисту як такі, що відповідають сутності та обсягові винаходу. 7 Комп’ютерна в ерстка В. Клюкін 83198 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
