Стенд для визначення рівномірності розподілу насіння в рядку сівалками точного висіву

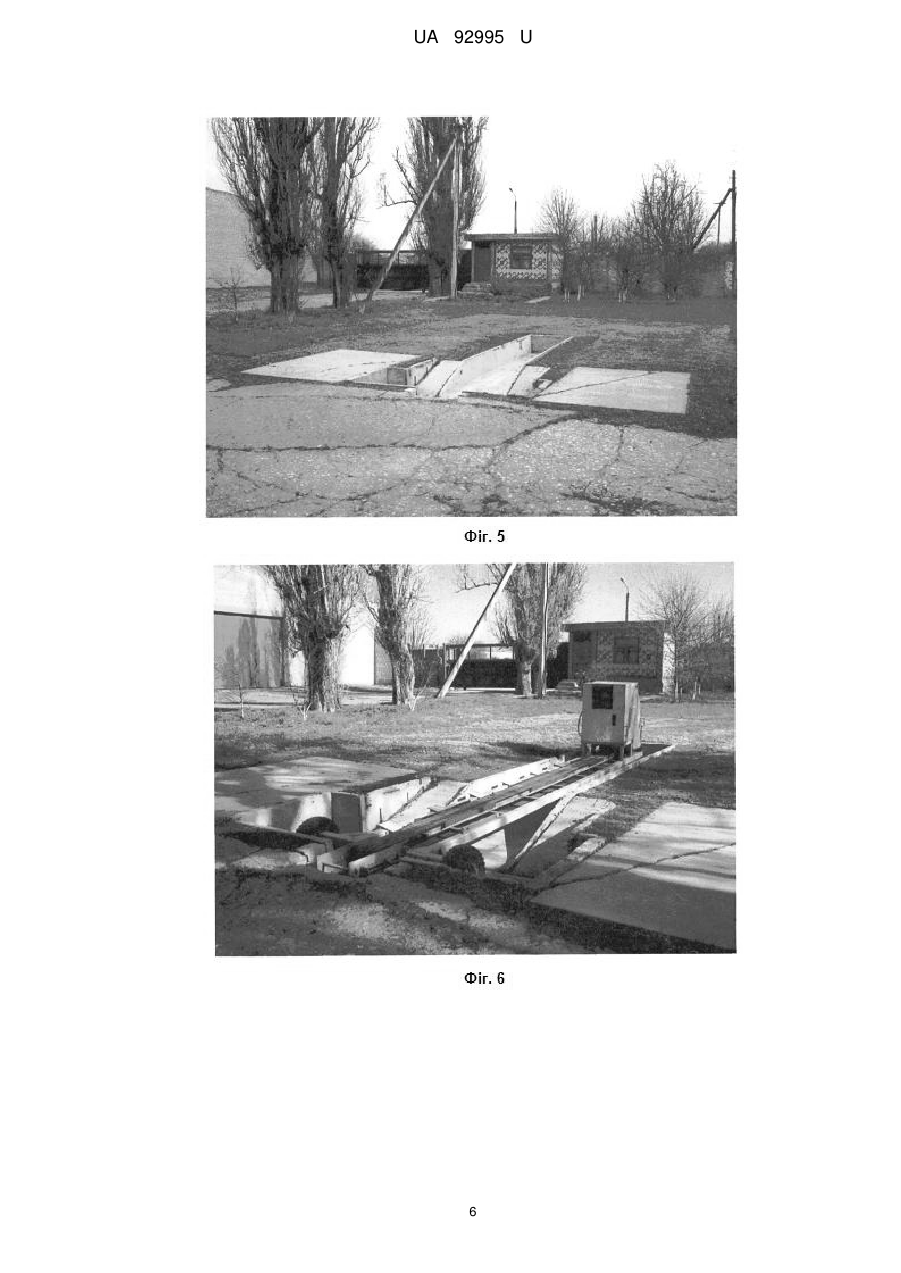

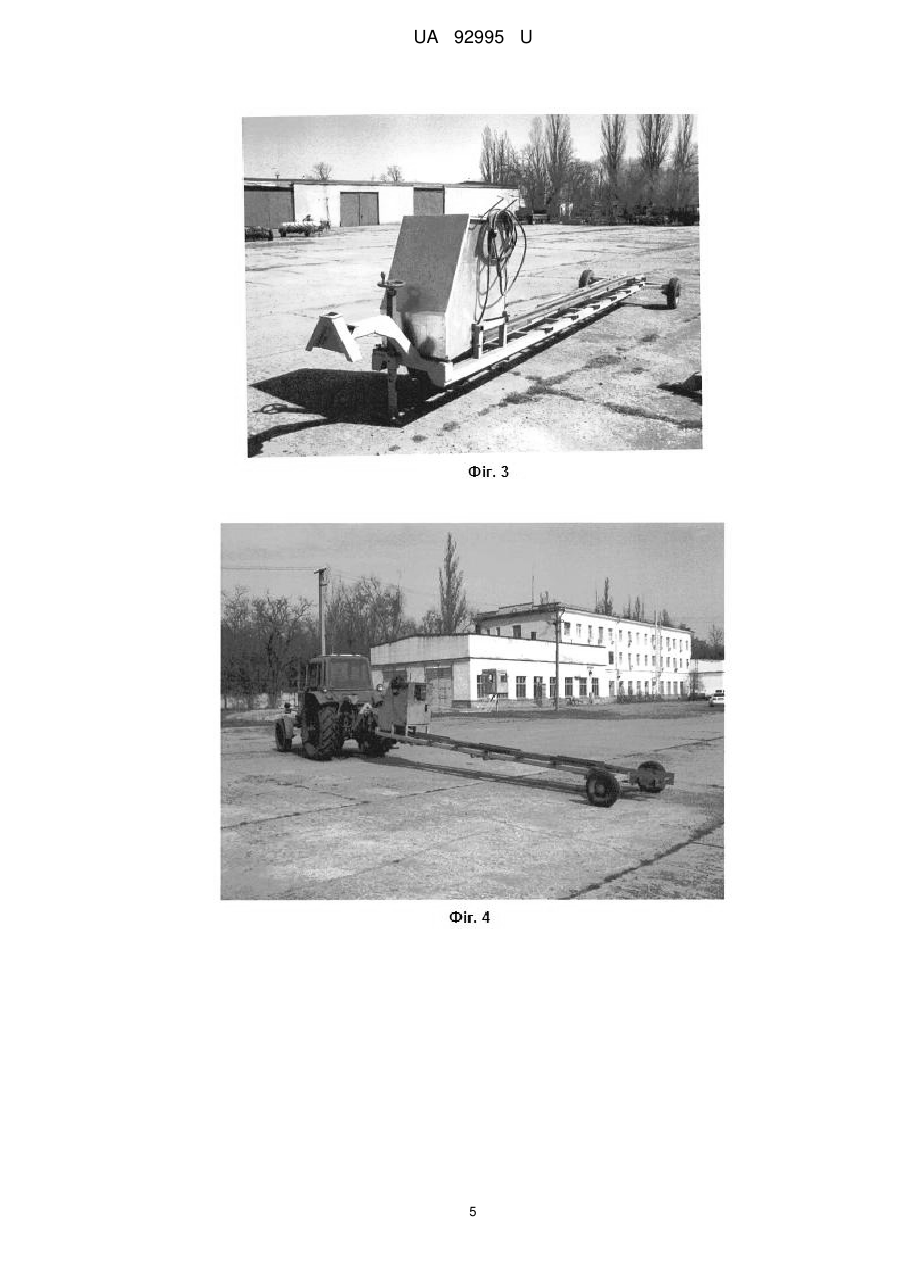

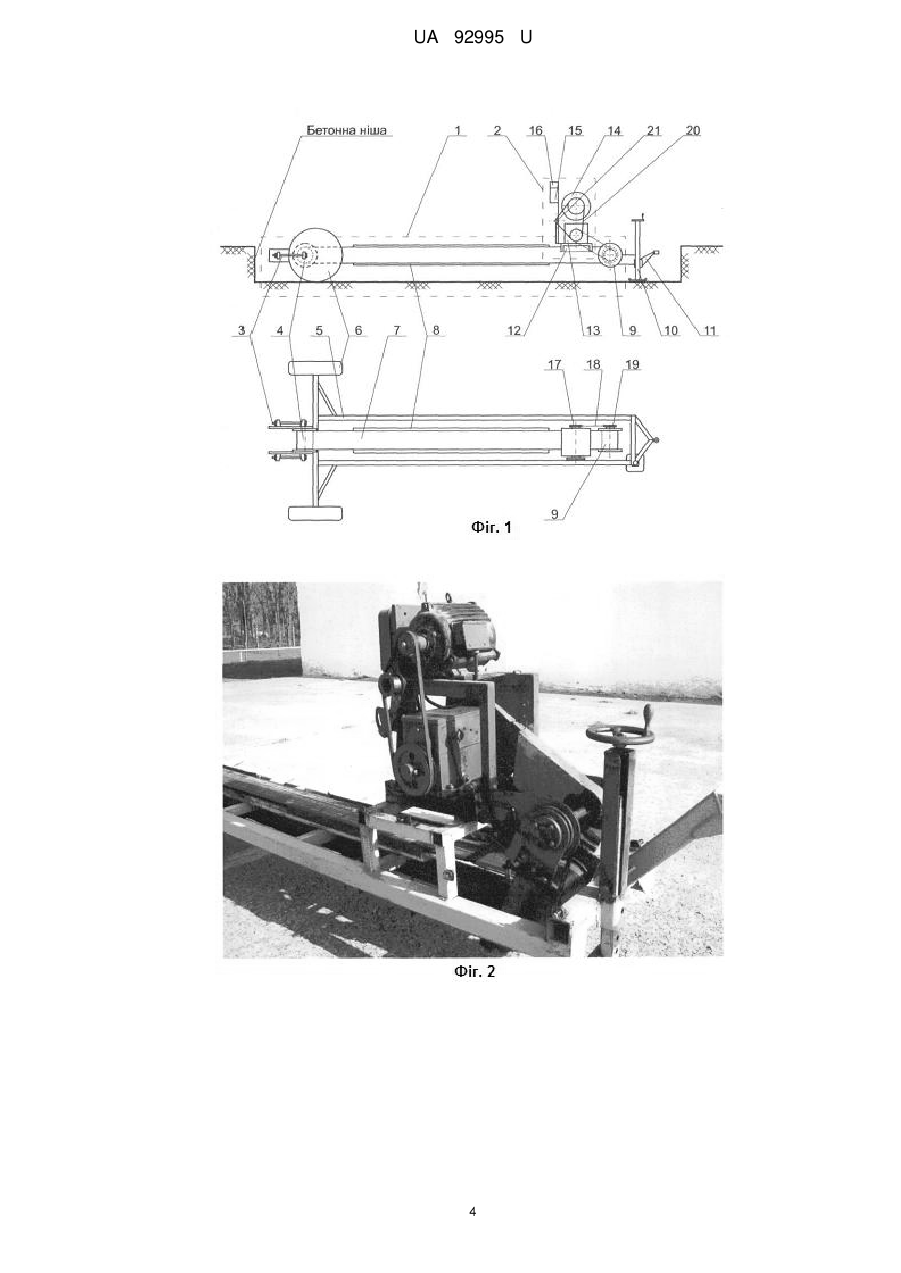

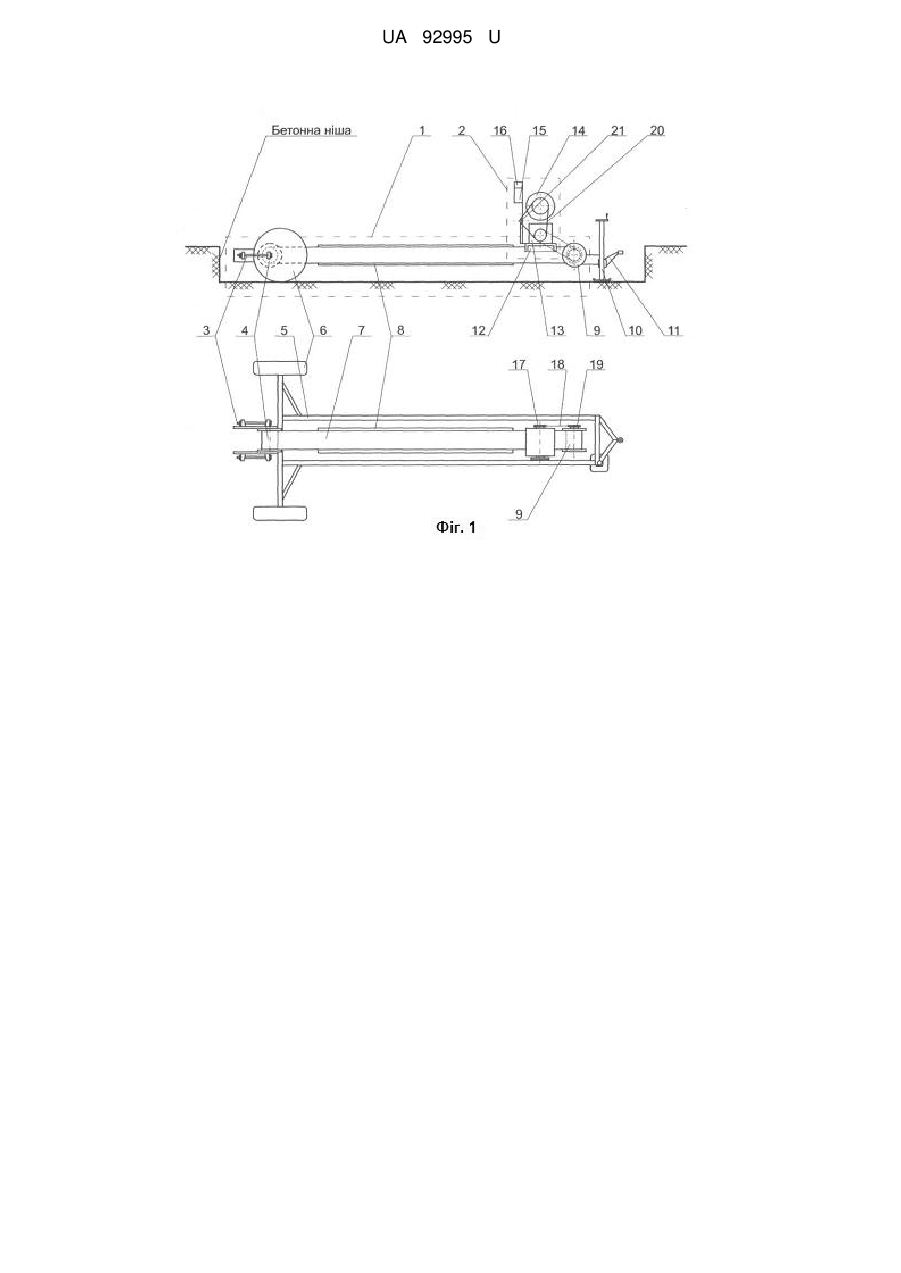

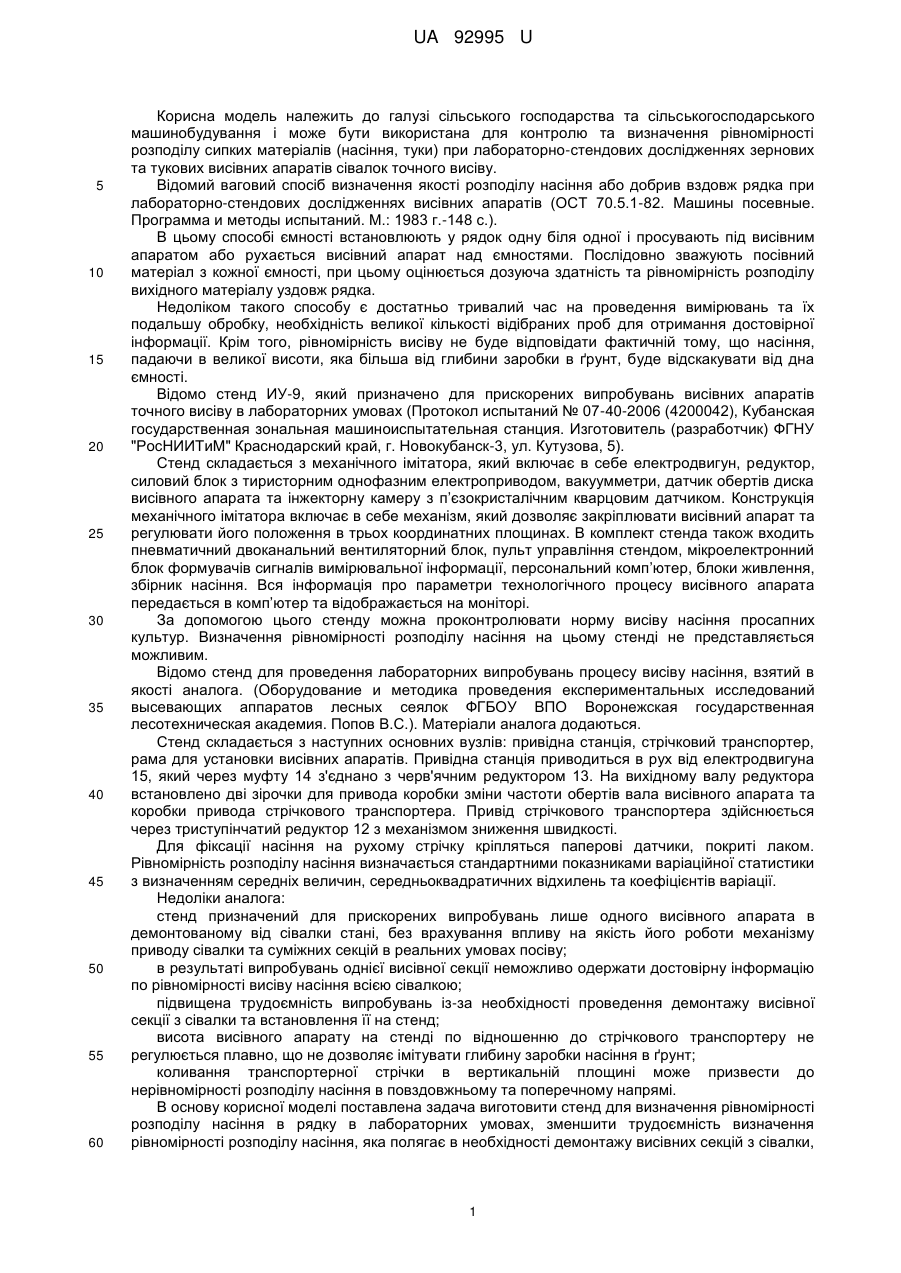

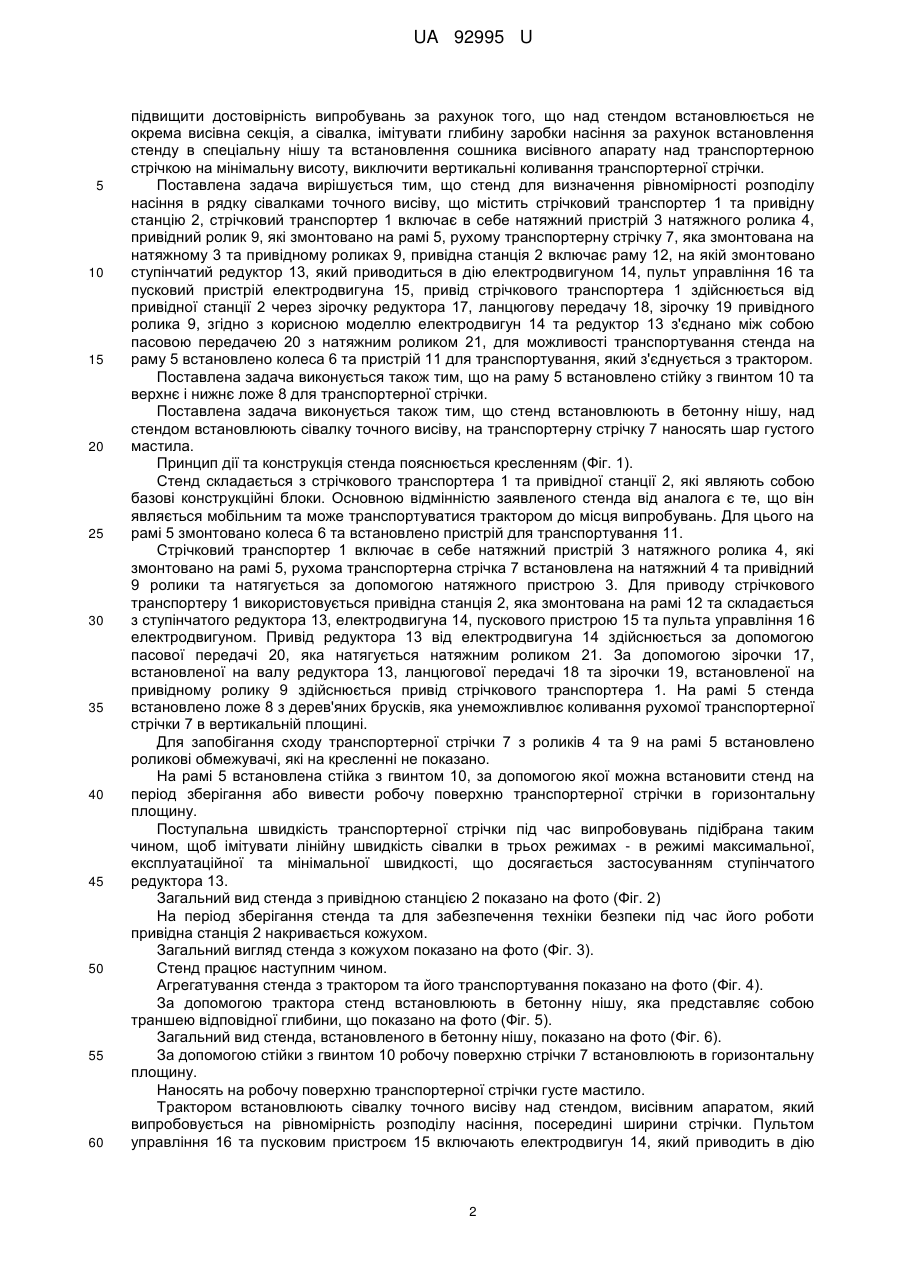

Реферат: Стенд для визначення рівномірності розподілу насіння в рядку сівалками точного висіву містить стрічковий транспортер та привідну станцію. Стрічковий транспортер включає в себе натяжний пристрій натяжного ролика, привідний ролик, які змонтовано на рамі, рухому транспортерну стрічку, яка змонтована на натяжному та привідному роликах. Привідна станція включає раму, на якій змонтовано ступінчатий редуктор, який приводиться в дію електродвигуном, пульт управління та пусковий пристрій електродвигуна. Привід стрічкового транспортера здійснюється від привідної станції через зірочку редуктора, ланцюгову передачу, зірочку привідного ролика. Електродвигун та редуктор з'єднано між собою пасовою передачею з натяжним роликом, для можливості транспортування стенда на раму встановлено колеса та пристрій для транспортування, який з'єднується з трактором. UA 92995 U (12) UA 92995 U UA 92995 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства та сільськогосподарського машинобудування і може бути використана для контролю та визначення рівномірності розподілу сипких матеріалів (насіння, туки) при лабораторно-стендових дослідженнях зернових та тукових висівних апаратів сівалок точного висіву. Відомий ваговий спосіб визначення якості розподілу насіння або добрив вздовж рядка при лабораторно-стендових дослідженнях висівних апаратів (ОСТ 70.5.1-82. Машины посевные. Программа и методы испытаний. М.: 1983 г.-148 с.). В цьому способі ємності встановлюють у рядок одну біля одної і просувають під висівним апаратом або рухається висівний апарат над ємностями. Послідовно зважують посівний матеріал з кожної ємності, при цьому оцінюється дозуюча здатність та рівномірність розподілу вихідного матеріалу уздовж рядка. Недоліком такого способу є достатньо тривалий час на проведення вимірювань та їх подальшу обробку, необхідність великої кількості відібраних проб для отримання достовірної інформації. Крім того, рівномірність висіву не буде відповідати фактичній тому, що насіння, падаючи в великої висоти, яка більша від глибини заробки в ґрунт, буде відскакувати від дна ємності. Відомо стенд ИУ-9, який призначено для прискорених випробувань висівних апаратів точного висіву в лабораторних умовах (Протокол испытаний № 07-40-2006 (4200042), Кубанская государственная зональная машиноиспытательная станция. Изготовитель (разработчик) ФГНУ "РосНИИТиМ" Краснодарский край, г. Новокубанск-3, ул. Кутузова, 5). Стенд складається з механічного імітатора, який включає в себе електродвигун, редуктор, силовий блок з тиристорним однофазним електроприводом, вакуумметри, датчик обертів диска висівного апарата та інжекторну камеру з п’єзокристалічним кварцовим датчиком. Конструкція механічного імітатора включає в себе механізм, який дозволяє закріплювати висівний апарат та регулювати його положення в трьох координатних площинах. В комплект стенда також входить пневматичний двоканальний вентиляторний блок, пульт управління стендом, мікроелектронний блок формувачів сигналів вимірювальної інформації, персональний комп’ютер, блоки живлення, збірник насіння. Вся інформація про параметри технологічного процесу висівного апарата передається в комп’ютер та відображається на моніторі. За допомогою цього стенду можна проконтролювати норму висіву насіння просапних культур. Визначення рівномірності розподілу насіння на цьому стенді не представляється можливим. Відомо стенд для проведення лабораторних випробувань процесу висіву насіння, взятий в якості аналога. (Оборудование и методика проведения експериментальных исследований высевающих аппаратов лесных сеялок ФГБОУ ВПО Воронежская государственная лесотехническая академия. Попов B.C.). Матеріали аналога додаються. Стенд складається з наступних основних вузлів: привідна станція, стрічковий транспортер, рама для установки висівних апаратів. Привідна станція приводиться в рух від електродвигуна 15, який через муфту 14 з'єднано з черв'ячним редуктором 13. На вихідному валу редуктора встановлено дві зірочки для привода коробки зміни частоти обертів вала висівного апарата та коробки привода стрічкового транспортера. Привід стрічкового транспортера здійснюється через триступінчатий редуктор 12 з механізмом зниження швидкості. Для фіксації насіння на рухому стрічку кріпляться паперові датчики, покриті лаком. Рівномірність розподілу насіння визначається стандартними показниками варіаційної статистики з визначенням середніх величин, середньоквадратичних відхилень та коефіцієнтів варіації. Недоліки аналога: стенд призначений для прискорених випробувань лише одного висівного апарата в демонтованому від сівалки стані, без врахування впливу на якість його роботи механізму приводу сівалки та суміжних секцій в реальних умовах посіву; в результаті випробувань однієї висівної секції неможливо одержати достовірну інформацію по рівномірності висіву насіння всією сівалкою; підвищена трудоємність випробувань із-за необхідності проведення демонтажу висівної секції з сівалки та встановлення її на стенд; висота висівного апарату на стенді по відношенню до стрічкового транспортеру не регулюється плавно, що не дозволяє імітувати глибину заробки насіння в ґрунт; коливання транспортерної стрічки в вертикальній площині може призвести до нерівномірності розподілу насіння в повздовжньому та поперечному напрямі. В основу корисної моделі поставлена задача виготовити стенд для визначення рівномірності розподілу насіння в рядку в лабораторних умовах, зменшити трудоємність визначення рівномірності розподілу насіння, яка полягає в необхідності демонтажу висівних секцій з сівалки, 1 UA 92995 U 5 10 15 20 25 30 35 40 45 50 55 60 підвищити достовірність випробувань за рахунок того, що над стендом встановлюється не окрема висівна секція, а сівалка, імітувати глибину заробки насіння за рахунок встановлення стенду в спеціальну нішу та встановлення сошника висівного апарату над транспортерною стрічкою на мінімальну висоту, виключити вертикальні коливання транспортерної стрічки. Поставлена задача вирішується тим, що стенд для визначення рівномірності розподілу насіння в рядку сівалками точного висіву, що містить стрічковий транспортер 1 та привідну станцію 2, стрічковий транспортер 1 включає в себе натяжний пристрій 3 натяжного ролика 4, привідний ролик 9, які змонтовано на рамі 5, рухому транспортерну стрічку 7, яка змонтована на натяжному 3 та привідному роликах 9, привідна станція 2 включає раму 12, на якій змонтовано ступінчатий редуктор 13, який приводиться в дію електродвигуном 14, пульт управління 16 та пусковий пристрій електродвигуна 15, привід стрічкового транспортера 1 здійснюється від привідної станції 2 через зірочку редуктора 17, ланцюгову передачу 18, зірочку 19 привідного ролика 9, згідно з корисною моделлю електродвигун 14 та редуктор 13 з'єднано між собою пасовою передачею 20 з натяжним роликом 21, для можливості транспортування стенда на раму 5 встановлено колеса 6 та пристрій 11 для транспортування, який з'єднується з трактором. Поставлена задача виконується також тим, що на раму 5 встановлено стійку з гвинтом 10 та верхнє і нижнє ложе 8 для транспортерної стрічки. Поставлена задача виконується також тим, що стенд встановлюють в бетонну нішу, над стендом встановлюють сівалку точного висіву, на транспортерну стрічку 7 наносять шар густого мастила. Принцип дії та конструкція стенда пояснюється кресленням (Фіг. 1). Стенд складається з стрічкового транспортера 1 та привідної станції 2, які являють собою базові конструкційні блоки. Основною відмінністю заявленого стенда від аналога є те, що він являється мобільним та може транспортуватися трактором до місця випробувань. Для цього на рамі 5 змонтовано колеса 6 та встановлено пристрій для транспортування 11. Стрічковий транспортер 1 включає в себе натяжний пристрій 3 натяжного ролика 4, які змонтовано на рамі 5, рухома транспортерна стрічка 7 встановлена на натяжний 4 та привідний 9 ролики та натягується за допомогою натяжного пристрою 3. Для приводу стрічкового транспортеру 1 використовується привідна станція 2, яка змонтована на рамі 12 та складається з ступінчатого редуктора 13, електродвигуна 14, пускового пристрою 15 та пульта управління 16 електродвигуном. Привід редуктора 13 від електродвигуна 14 здійснюється за допомогою пасової передачі 20, яка натягується натяжним роликом 21. За допомогою зірочки 17, встановленої на валу редуктора 13, ланцюгової передачі 18 та зірочки 19, встановленої на привідному ролику 9 здійснюється привід стрічкового транспортера 1. На рамі 5 стенда встановлено ложе 8 з дерев'яних брусків, яка унеможливлює коливання рухомої транспортерної стрічки 7 в вертикальній площині. Для запобігання сходу транспортерної стрічки 7 з роликів 4 та 9 на рамі 5 встановлено роликові обмежувачі, які на кресленні не показано. На рамі 5 встановлена стійка з гвинтом 10, за допомогою якої можна встановити стенд на період зберігання або вивести робочу поверхню транспортерної стрічки в горизонтальну площину. Поступальна швидкість транспортерної стрічки під час випробовувань підібрана таким чином, щоб імітувати лінійну швидкість сівалки в трьох режимах - в режимі максимальної, експлуатаційної та мінімальної швидкості, що досягається застосуванням ступінчатого редуктора 13. Загальний вид стенда з привідною станцією 2 показано на фото (Фіг. 2) На період зберігання стенда та для забезпечення техніки безпеки під час його роботи привідна станція 2 накривається кожухом. Загальний вигляд стенда з кожухом показано на фото (Фіг. 3). Стенд працює наступним чином. Агрегатування стенда з трактором та його транспортування показано на фото (Фіг. 4). За допомогою трактора стенд встановлюють в бетонну нішу, яка представляє собою траншею відповідної глибини, що показано на фото (Фіг. 5). Загальний вид стенда, встановленого в бетонну нішу, показано на фото (Фіг. 6). За допомогою стійки з гвинтом 10 робочу поверхню стрічки 7 встановлюють в горизонтальну площину. Наносять на робочу поверхню транспортерної стрічки густе мастило. Трактором встановлюють сівалку точного висіву над стендом, висівним апаратом, який випробовується на рівномірність розподілу насіння, посередині ширини стрічки. Пультом управління 16 та пусковим пристроєм 15 включають електродвигун 14, який приводить в дію 2 UA 92995 U 5 10 15 20 25 30 35 40 редуктор 13. Через ланцюгову передачу 18, зірочки 17 та 19, транспортерна стрічка 7 приводиться в стан поступального руху. Загальний вигляд стенда, встановленого в бетону траншею та сівалки, встановленою над стендом показано на фото (Фіг. 7). Привід висівних апаратів здійснюють від приводного колеса сівалки за допомогою спеціального стенда з роликами, який імітує поступальну швидкість сівалки. Через вал відбору потужності трактора здійснюється привід вакуумного пристрою сівалки. Насіння через сошник висівного апарату сівалки потрапляє на робочу поверхню транспортерної стрічки 7. Падаючи з висоти, яка не більше глибини заробки в ґрунт, насіння, маючи невелику кінетичну енергію, не відскакує від стрічки, а прилипає до мастила. Для виключення значної похибки вимірювань нерівномірності розподілу насіння на початковому етапі випробовувань, яка пов'язана з нестабільністю крутного моменту на приводному колесі сівалки, стенд комплектується жолобом, який відводить насіння від транспортерної стрічки. Коли робота механізму висіву висівних апаратів стабілізується, жолоб знімають. За допомогою рулетки або лінійки, яку приставляють до транспортерної стрічки 7, визначають відстань між насінинами. По результатам вимірювань визначається за відомими формулами рівномірність розподілу насіння, коефіцієнт варіації. Технічний результат полягає в розробці, виготовленні та впровадженні в практику випробувань сівалок точного висіву стенда з липкою рухомою стрічкою, який забезпечує визначення рівномірності розподілу насіння будь-якою висівною секцією без її демонтажу з сівалки в умовах максимально наближених до господарських. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стенд для визначення рівномірності розподілу насіння в рядку сівалками точного висіву, що містить стрічковий транспортер 1 та привідну станцію 2, стрічковий транспортер 1 включає в себе натяжний пристрій 3 натяжного ролика 4, привідний ролик 9, які змонтовано на рамі 5, рухому транспортерну стрічку 7, яка змонтована на натяжному 3 та привідному роликах 9, привідна станція 2 включає раму 12, на якій змонтовано ступінчатий редуктор 13, який приводиться в дію електродвигуном 14, пульт управління 16 та пусковий пристрій електродвигуна 15, привід стрічкового транспортера 1 здійснюється від привідної станції 2 через зірочку редуктора 17, ланцюгову передачу 18, зірочку 19 привідного ролика 9, який відрізняється тим, що електродвигун 14 та редуктор 13 з'єднано між собою пасовою передачею 20 з натяжним роликом 21, для можливості транспортування стенда на раму 5 встановлено колеса 6 та пристрій 11 для транспортування, який з'єднується з трактором. 2. Стенд для визначення рівномірності розподілу насіння в рядку сівалками точного висіву за п. 1, який відрізняється тим, що на раму 5 встановлено стійку з гвинтом 10 та верхнє і нижнє ложе 8 для транспортерної стрічки. 3. Стенд для визначення рівномірності розподілу насіння в рядку сівалками точного висіву за п. 1, який відрізняється тим, що стенд встановлюють в бетонну нішу, над стендом встановлюють сівалку точного висіву, на транспортерну стрічку 7 наносять шар густого мастила. 3 UA 92995 U 4 UA 92995 U 5 UA 92995 U 6 UA 92995 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
