Автоматичний дверний відеосповіщувач

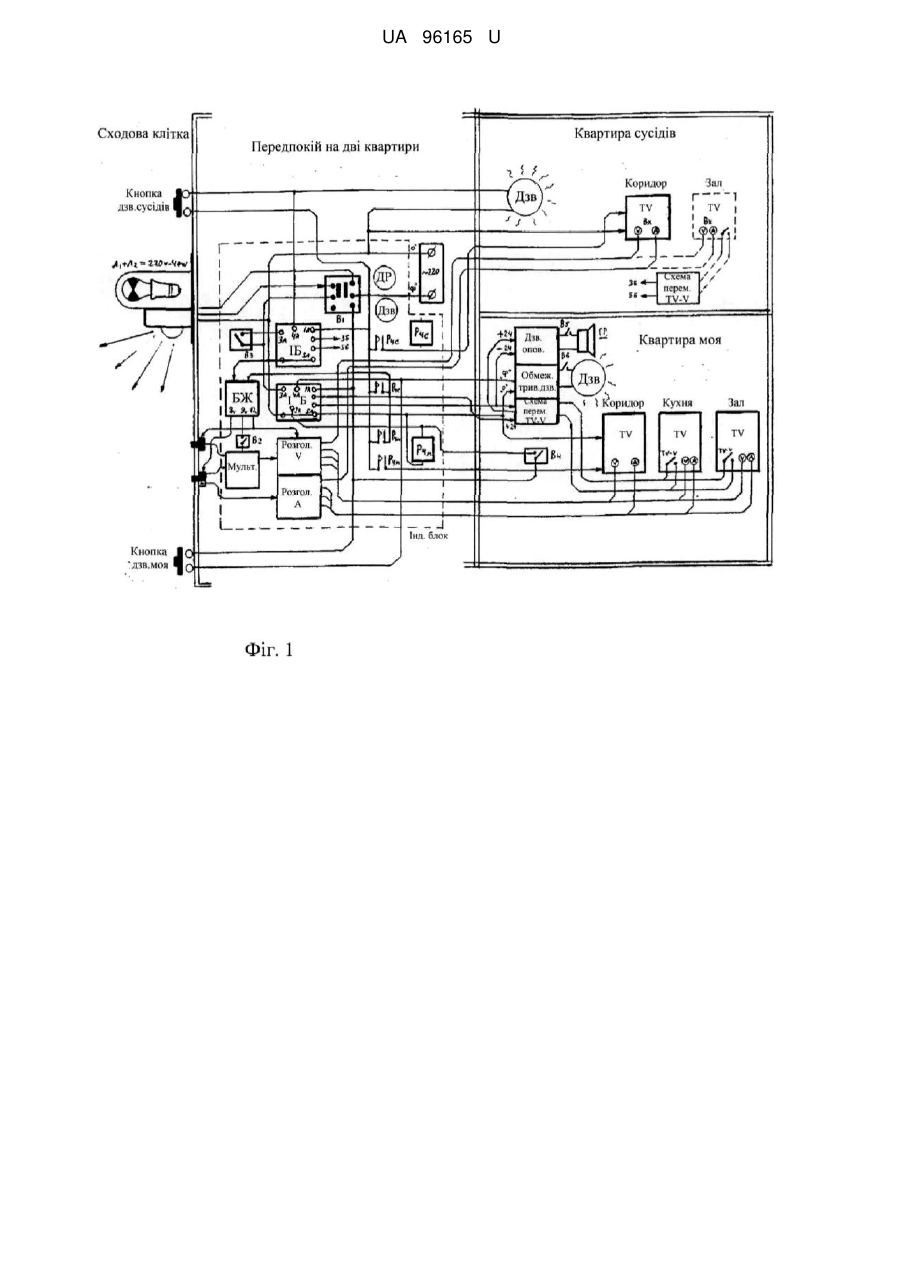

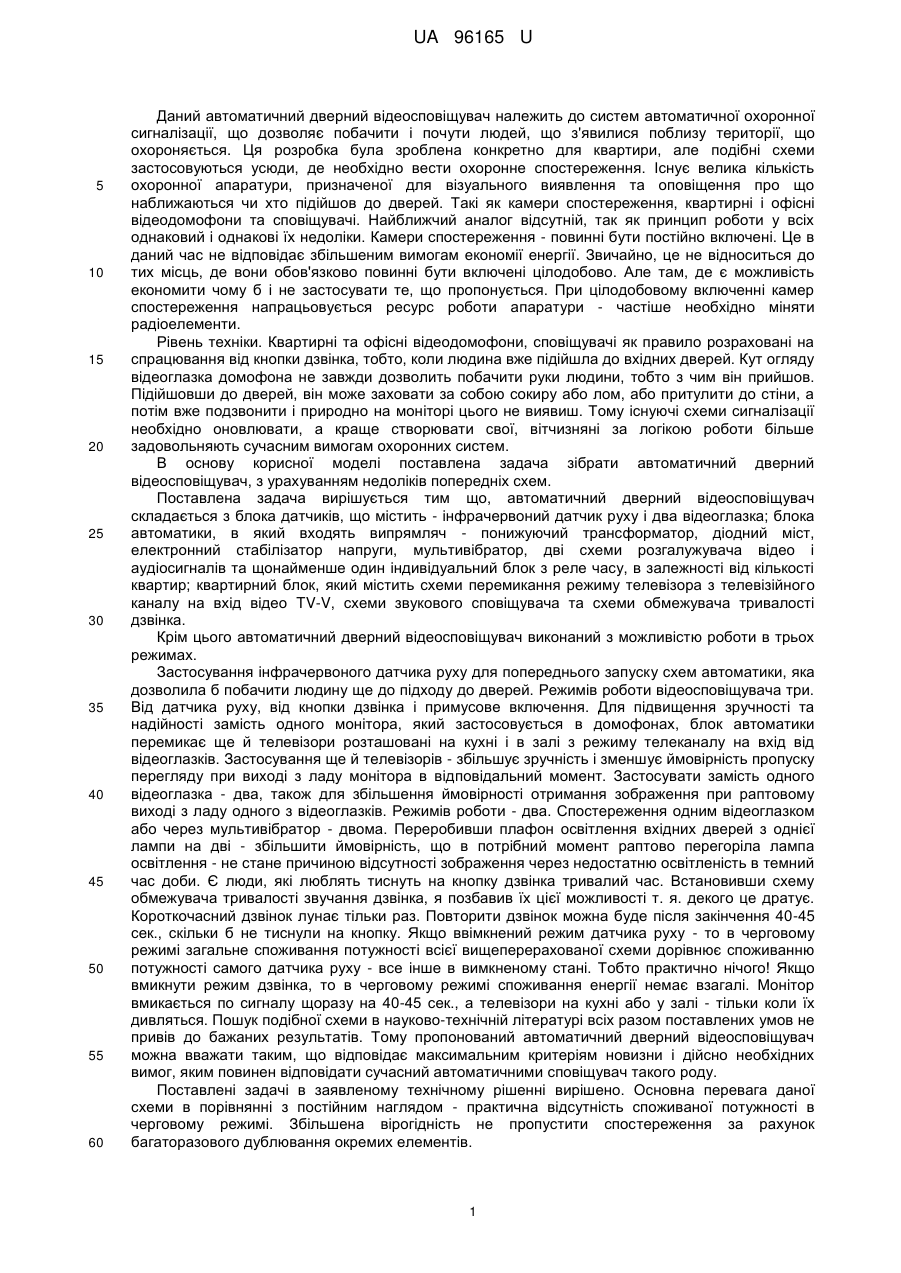

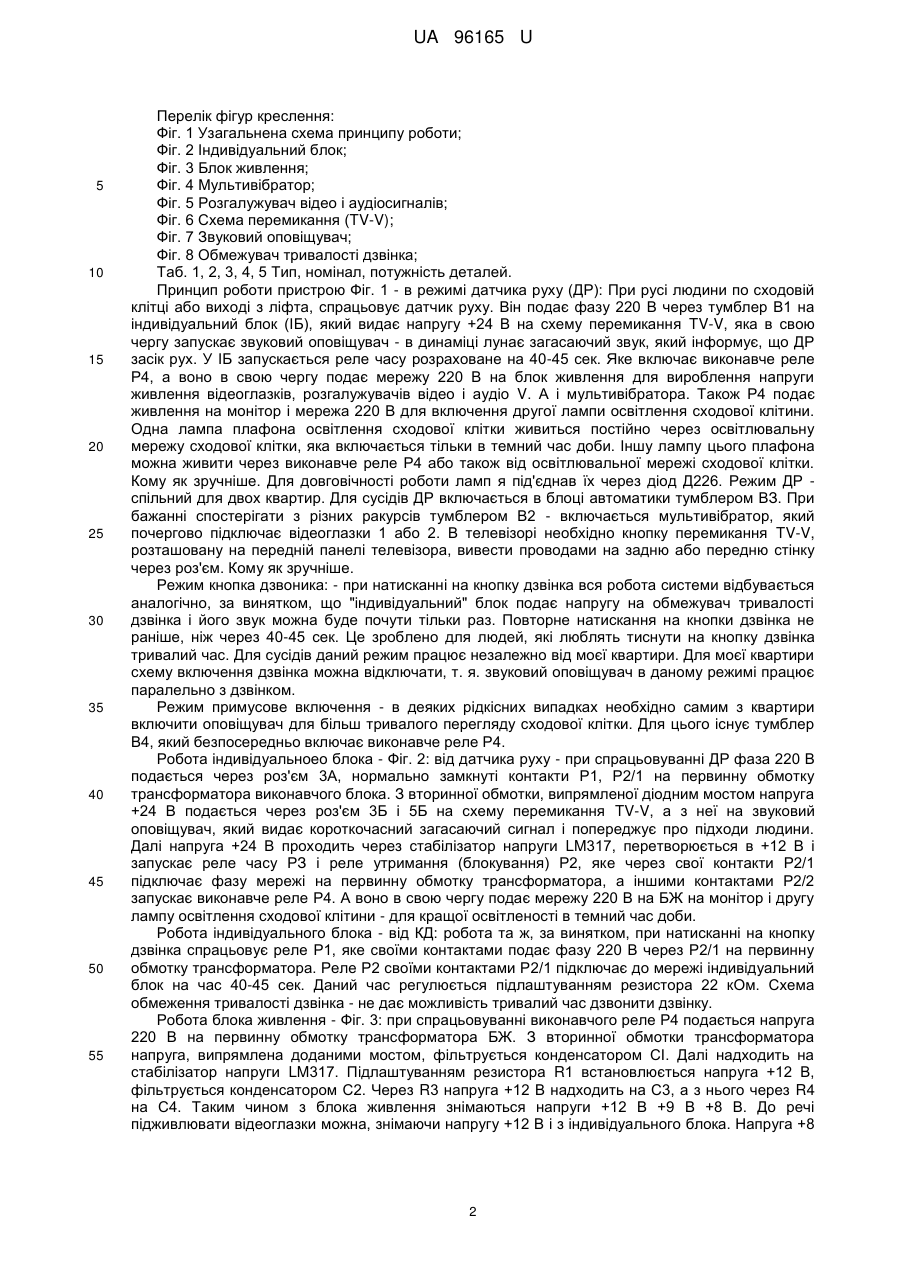

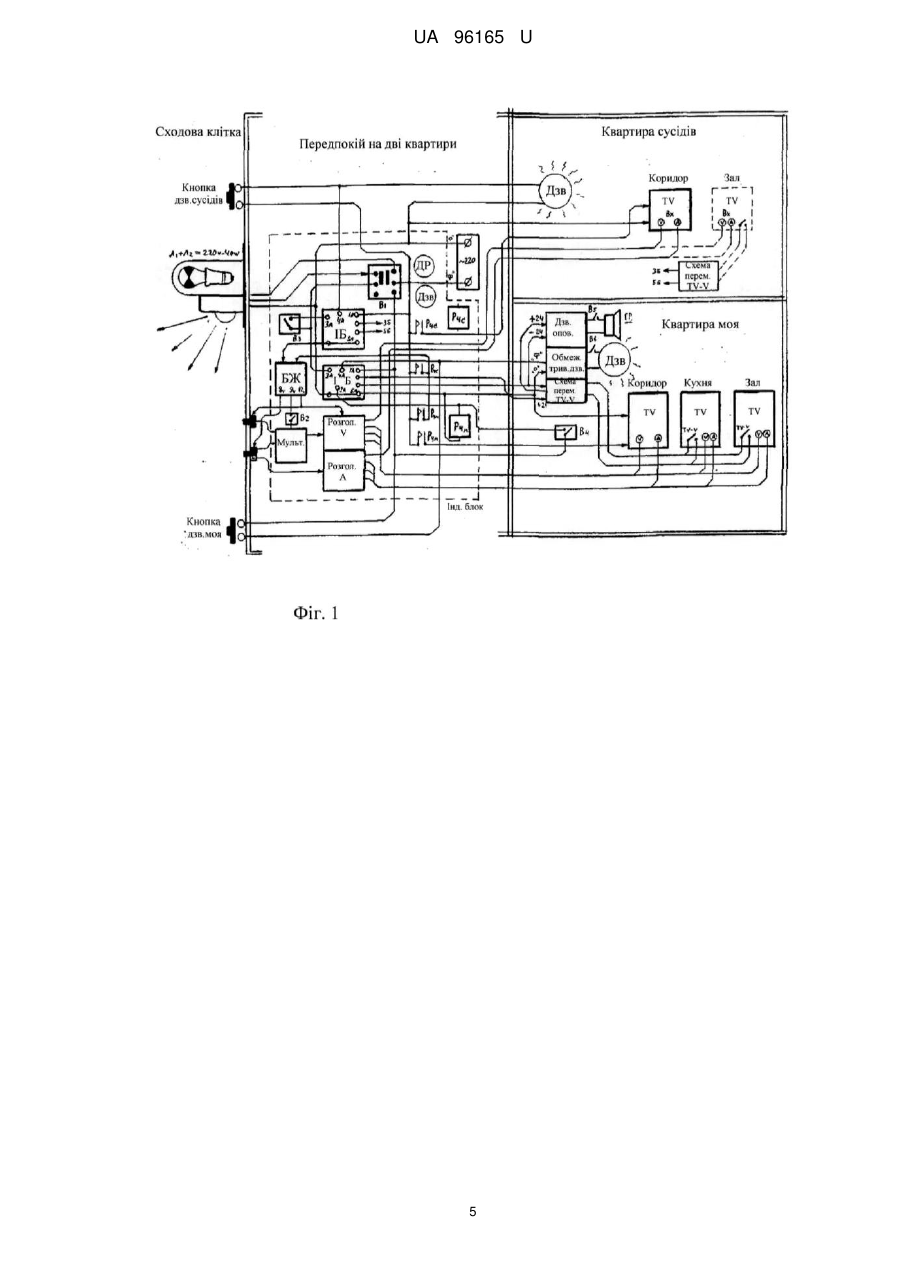

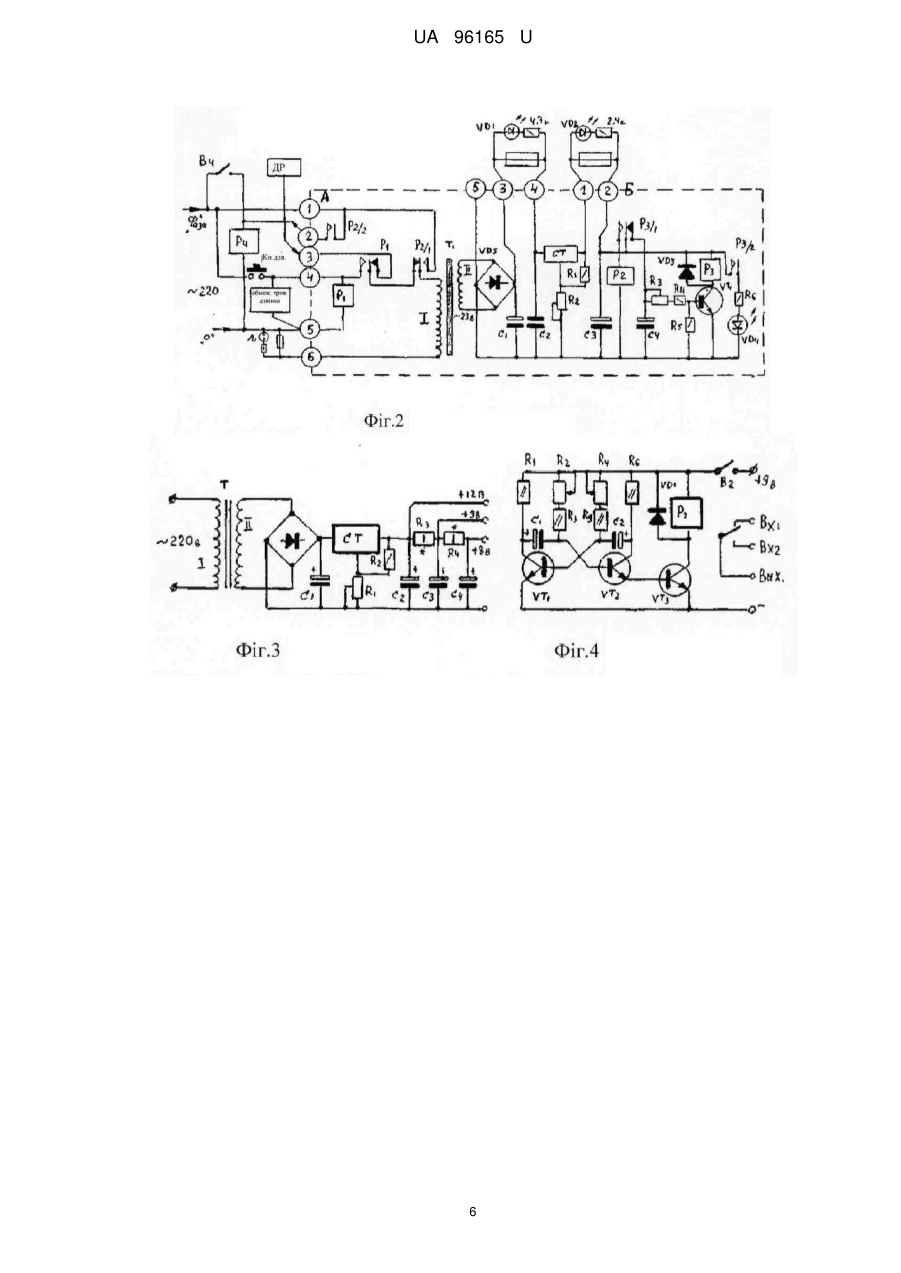

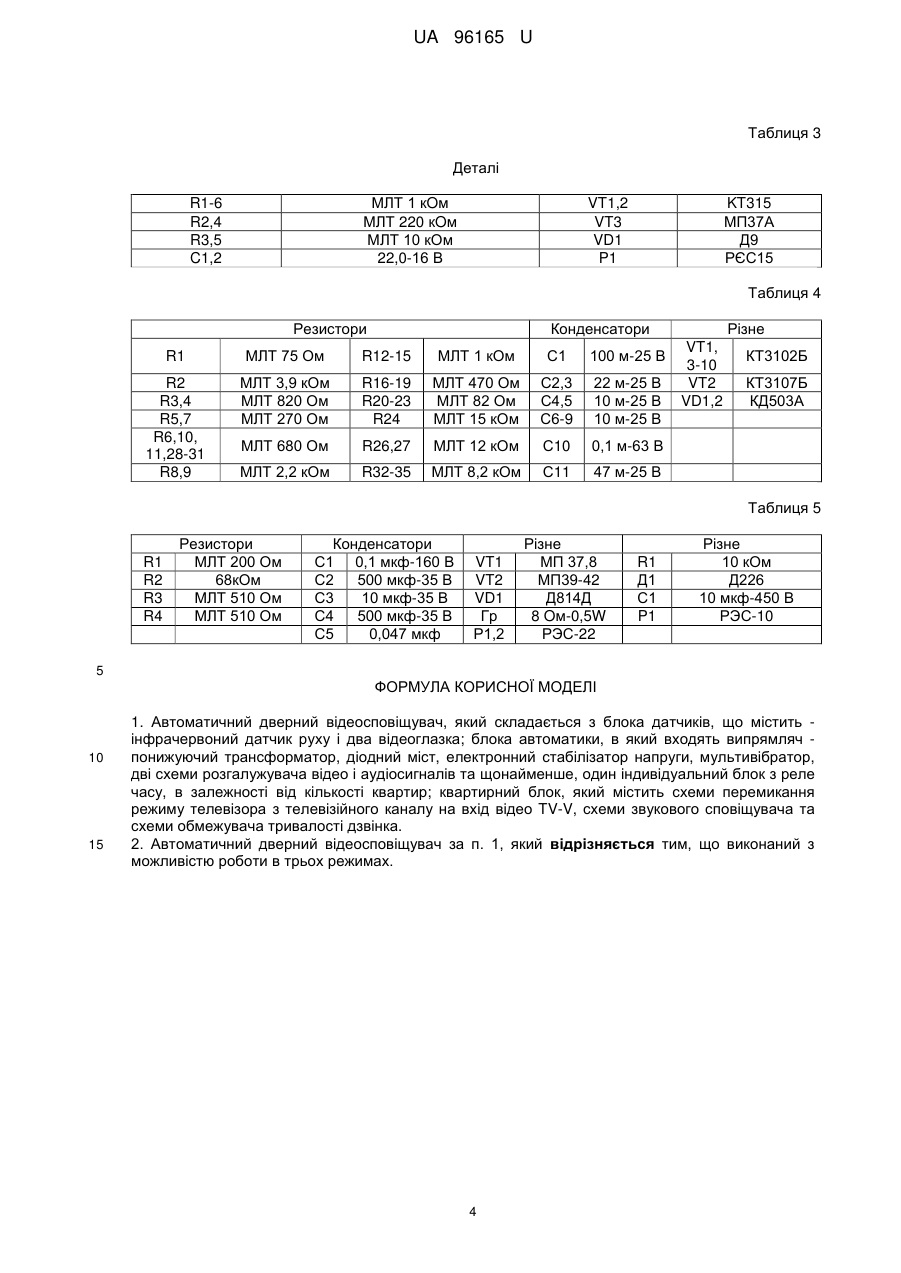

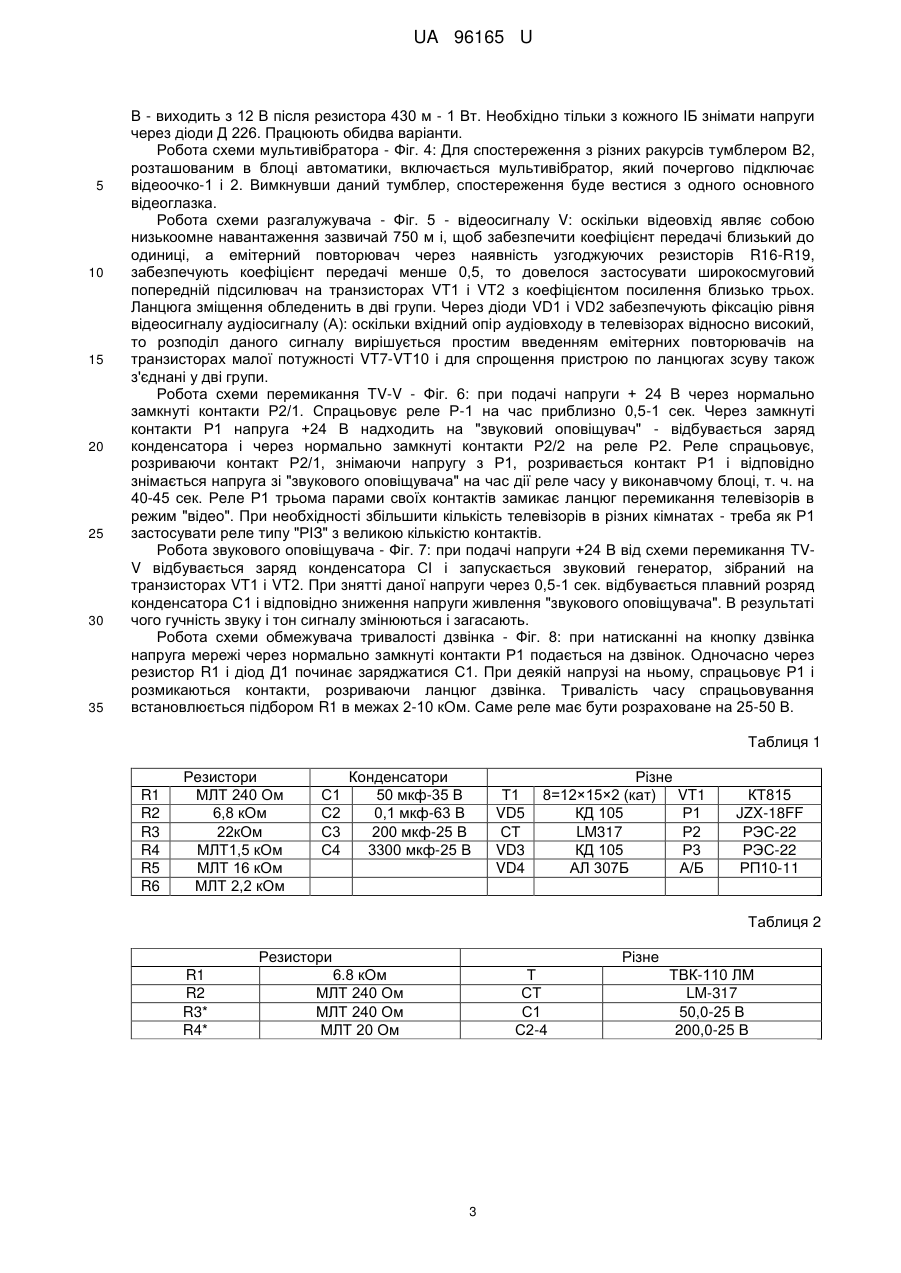

Реферат: UA 96165 U UA 96165 U 5 10 15 20 25 30 35 40 45 50 55 60 Даний автоматичний дверний відеосповіщувач належить до систем автоматичної охоронної сигналізації, що дозволяє побачити і почути людей, що з'явилися поблизу території, що охороняється. Ця розробка була зроблена конкретно для квартири, але подібні схеми застосовуються усюди, де необхідно вести охоронне спостереження. Існує велика кількість охоронної апаратури, призначеної для візуального виявлення та оповіщення про що наближаються чи хто підійшов до дверей. Такі як камери спостереження, квартирні і офісні відеодомофони та сповіщувачі. Найближчий аналог відсутній, так як принцип роботи у всіх однаковий і однакові їх недоліки. Камери спостереження - повинні бути постійно включені. Це в даний час не відповідає збільшеним вимогам економії енергії. Звичайно, це не відноситься до тих місць, де вони обов'язково повинні бути включені цілодобово. Але там, де є можливість економити чому б і не застосувати те, що пропонується. При цілодобовому включенні камер спостереження напрацьовується ресурс роботи апаратури - частіше необхідно міняти радіоелементи. Рівень техніки. Квартирні та офісні відеодомофони, сповіщувачі як правило розраховані на спрацювання від кнопки дзвінка, тобто, коли людина вже підійшла до вхідних дверей. Кут огляду відеоглазка домофона не завжди дозволить побачити руки людини, тобто з чим він прийшов. Підійшовши до дверей, він може заховати за собою сокиру або лом, або притулити до стіни, а потім вже подзвонити і природно на моніторі цього не виявиш. Тому існуючі схеми сигналізації необхідно оновлювати, а краще створювати свої, вітчизняні за логікою роботи більше задовольняють сучасним вимогам охоронних систем. В основу корисної моделі поставлена задача зібрати автоматичний дверний відеосповіщувач, з урахуванням недоліків попередніх схем. Поставлена задача вирішується тим що, автоматичний дверний відеосповіщувач складається з блока датчиків, що містить - інфрачервоний датчик руху і два відеоглазка; блока автоматики, в який входять випрямляч - понижуючий трансформатор, діодний міст, електронний стабілізатор напруги, мультивібратор, дві схеми розгалужувача відео і аудіосигналів та щонайменше один індивідуальний блок з реле часу, в залежності від кількості квартир; квартирний блок, який містить схеми перемикання режиму телевізора з телевізійного каналу на вхід відео TV-V, схеми звукового сповіщувача та схеми обмежувача тривалості дзвінка. Крім цього автоматичний дверний відеосповіщувач виконаний з можливістю роботи в трьох режимах. Застосування інфрачервоного датчика руху для попереднього запуску схем автоматики, яка дозволила б побачити людину ще до підходу до дверей. Режимів роботи відеосповіщувача три. Від датчика руху, від кнопки дзвінка і примусове включення. Для підвищення зручності та надійності замість одного монітора, який застосовується в домофонах, блок автоматики перемикає ще й телевізори розташовані на кухні і в залі з режиму телеканалу на вхід від відеоглазків. Застосування ще й телевізорів - збільшує зручність і зменшує ймовірність пропуску перегляду при виході з ладу монітора в відповідальний момент. Застосувати замість одного відеоглазка - два, також для збільшення ймовірності отримання зображення при раптовому виході з ладу одного з відеоглазків. Режимів роботи - два. Спостереження одним відеоглазком або через мультивібратор - двома. Переробивши плафон освітлення вхідних дверей з однієї лампи на дві - збільшити ймовірність, що в потрібний момент раптово перегоріла лампа освітлення - не стане причиною відсутності зображення через недостатню освітленість в темний час доби. Є люди, які люблять тиснуть на кнопку дзвінка тривалий час. Встановивши схему обмежувача тривалості звучання дзвінка, я позбавив їх цієї можливості т. я. декого це дратує. Короткочасний дзвінок лунає тільки раз. Повторити дзвінок можна буде після закінчення 40-45 сек., скільки б не тиснули на кнопку. Якщо ввімкнений режим датчика руху - то в черговому режимі загальне споживання потужності всієї вищеперерахованої схеми дорівнює споживанню потужності самого датчика руху - все інше в вимкненому стані. Тобто практично нічого! Якщо вмикнути режим дзвінка, то в черговому режимі споживання енергії немає взагалі. Монітор вмикається по сигналу щоразу на 40-45 сек., а телевізори на кухні або у залі - тільки коли їх дивляться. Пошук подібної схеми в науково-технічній літературі всіх разом поставлених умов не привів до бажаних результатів. Тому пропонований автоматичний дверний відеосповіщувач можна вважати таким, що відповідає максимальним критеріям новизни і дійсно необхідних вимог, яким повинен відповідати сучасний автоматичними сповіщувач такого роду. Поставлені задачі в заявленому технічному рішенні вирішено. Основна перевага даної схеми в порівнянні з постійним наглядом - практична відсутність споживаної потужності в черговому режимі. Збільшена вірогідність не пропустити спостереження за рахунок багаторазового дублювання окремих елементів. 1 UA 96165 U 5 10 15 20 25 30 35 40 45 50 55 Перелік фігур креслення: Фіг. 1 Узагальнена схема принципу роботи; Фіг. 2 Індивідуальний блок; Фіг. 3 Блок живлення; Фіг. 4 Мультивібратор; Фіг. 5 Розгалужувач відео і аудіосигналів; Фіг. 6 Схема перемикання (TV-V); Фіг. 7 Звуковий оповіщувач; Фіг. 8 Обмежувач тривалості дзвінка; Таб. 1, 2, 3, 4, 5 Тип, номінал, потужність деталей. Принцип роботи пристрою Фіг. 1 - в режимі датчика руху (ДР): При русі людини по сходовій клітці або виході з ліфта, спрацьовує датчик руху. Він подає фазу 220 В через тумблер В1 на індивідуальний блок (ІБ), який видає напругу +24 В на схему перемикання TV-V, яка в свою чергу запускає звуковий оповіщувач - в динаміці лунає загасаючий звук, який інформує, що ДР засік рух. У ІБ запускається реле часу розраховане на 40-45 сек. Яке включає виконавче реле Р4, а воно в свою чергу подає мережу 220 В на блок живлення для вироблення напруги живлення відеоглазків, розгалужувачів відео і аудіо V. А і мультивібратора. Також Р4 подає живлення на монітор і мережа 220 В для включення другої лампи освітлення сходової клітини. Одна лампа плафона освітлення сходової клітки живиться постійно через освітлювальну мережу сходової клітки, яка включається тільки в темний час доби. Іншу лампу цього плафона можна живити через виконавче реле Р4 або також від освітлювальної мережі сходової клітки. Кому як зручніше. Для довговічності роботи ламп я під'єднав їх через діод Д226. Режим ДР спільний для двох квартир. Для сусідів ДР включається в блоці автоматики тумблером ВЗ. При бажанні спостерігати з різних ракурсів тумблером В2 - включається мультивібратор, який почергово підключає відеоглазки 1 або 2. В телевізорі необхідно кнопку перемикання TV-V, розташовану на передній панелі телевізора, вивести проводами на задню або передню стінку через роз'єм. Кому як зручніше. Режим кнопка дзвоника: - при натисканні на кнопку дзвінка вся робота системи відбувається аналогічно, за винятком, що "індивідуальний" блок подає напругу на обмежувач тривалості дзвінка і його звук можна буде почути тільки раз. Повторне натискання на кнопки дзвінка не раніше, ніж через 40-45 сек. Це зроблено для людей, які люблять тиснути на кнопку дзвінка тривалий час. Для сусідів даний режим працює незалежно від моєї квартири. Для моєї квартири схему включення дзвінка можна відключати, т. я. звуковий оповіщувач в даному режимі працює паралельно з дзвінком. Режим примусове включення - в деяких рідкісних випадках необхідно самим з квартири включити оповіщувач для більш тривалого перегляду сходової клітки. Для цього існує тумблер В4, який безпосередньо включає виконавче реле Р4. Робота індивідуальноео блока - Фіг. 2: від датчика руху - при спрацьовуванні ДР фаза 220 В подається через роз'єм 3А, нормально замкнуті контакти Р1, Р2/1 на первинну обмотку трансформатора виконавчого блока. З вторинної обмотки, випрямленої діодним мостом напруга +24 В подається через роз'єм 3Б і 5Б на схему перемикання TV-V, а з неї на звуковий оповіщувач, який видає короткочасний загасаючий сигнал і попереджує про підходи людини. Далі напруга +24 В проходить через стабілізатор напруги LM317, перетворюється в +12 В і запускає реле часу РЗ і реле утримання (блокування) Р2, яке через свої контакти Р2/1 підключає фазу мережі на первинну обмотку трансформатора, а іншими контактами Р2/2 запускає виконавче реле Р4. А воно в свою чергу подає мережу 220 В на БЖ на монітор і другу лампу освітлення сходової клітини - для кращої освітленості в темний час доби. Робота індивідуального блока - від КД: робота та ж, за винятком, при натисканні на кнопку дзвінка спрацьовує реле Р1, яке своїми контактами подає фазу 220 В через Р2/1 на первинну обмотку трансформатора. Реле Р2 своїми контактами Р2/1 підключає до мережі індивідуальний блок на час 40-45 сек. Даний час регулюється підлаштуванням резистора 22 кОм. Схема обмеження тривалості дзвінка - не дає можливість тривалий час дзвонити дзвінку. Робота блока живлення - Фіг. 3: при спрацьовуванні виконавчого реле Р4 подається напруга 220 В на первинну обмотку трансформатора БЖ. З вторинної обмотки трансформатора напруга, випрямлена доданими мостом, фільтрується конденсатором СІ. Далі надходить на стабілізатор напруги LM317. Підлаштуванням резистора R1 встановлюється напруга +12 В, фільтрується конденсатором С2. Через R3 напруга +12 В надходить на С3, а з нього через R4 на С4. Таким чином з блока живлення знімаються напруги +12 В +9 В +8 В. До речі підживлювати відеоглазки можна, знімаючи напругу +12 В і з індивідуального блока. Напруга +8 2 UA 96165 U 5 10 15 20 25 30 35 В - виходить з 12 В після резистора 430 м - 1 Вт. Необхідно тільки з кожного ІБ знімати напруги через діоди Д 226. Працюють обидва варіанти. Робота схеми мультивібратора - Фіг. 4: Для спостереження з різних ракурсів тумблером В2, розташованим в блоці автоматики, включається мультивібратор, який почергово підключає відеоочко-1 і 2. Вимкнувши даний тумблер, спостереження буде вестися з одного основного відеоглазка. Робота схеми разгалужувача - Фіг. 5 - відеосигналу V: оскільки відеовхід являє собою низькоомне навантаження зазвичай 750 м і, щоб забезпечити коефіцієнт передачі близький до одиниці, а емітерний повторювач через наявність узгоджуючих резисторів R16-R19, забезпечують коефіцієнт передачі менше 0,5, то довелося застосувати широкосмуговий попередній підсилювач на транзисторах VT1 і VT2 з коефіцієнтом посилення близько трьох. Ланцюга зміщення обледенить в дві групи. Через діоди VD1 і VD2 забезпечують фіксацію рівня відеосигналу аудіосигналу (А): оскільки вхідний опір аудіовходу в телевізорах відносно високий, то розподіл даного сигналу вирішується простим введенням емітерних повторювачів на транзисторах малої потужності VT7-VT10 і для спрощення пристрою по ланцюгах зсуву також з'єднані у дві групи. Робота схеми перемикання TV-V - Фіг. 6: при подачі напруги + 24 В через нормально замкнуті контакти Р2/1. Спрацьовує реле Р-1 на час приблизно 0,5-1 сек. Через замкнуті контакти Р1 напруга +24 В надходить на "звуковий оповіщувач" - відбувається заряд конденсатора і через нормально замкнуті контакти Р2/2 на реле Р2. Реле спрацьовує, розриваючи контакт Р2/1, знімаючи напругу з Р1, розривається контакт Р1 і відповідно знімається напруга зі "звукового оповіщувача" на час дії реле часу у виконавчому блоці, т. ч. на 40-45 сек. Реле Р1 трьома парами своїх контактів замикає ланцюг перемикання телевізорів в режим "відео". При необхідності збільшити кількість телевізорів в різних кімнатах - треба як Р1 застосувати реле типу "РІЗ" з великою кількістю контактів. Робота звукового оповіщувача - Фіг. 7: при подачі напруги +24 В від схеми перемикання TVV відбувається заряд конденсатора СІ і запускається звуковий генератор, зібраний на транзисторах VT1 і VT2. При знятті даної напруги через 0,5-1 сек. відбувається плавний розряд конденсатора С1 і відповідно зниження напруги живлення "звукового оповіщувача". В результаті чого гучність звуку і тон сигналу змінюються і загасають. Робота схеми обмежувача тривалості дзвінка - Фіг. 8: при натисканні на кнопку дзвінка напруга мережі через нормально замкнуті контакти Р1 подається на дзвінок. Одночасно через резистор R1 і діод Д1 починає заряджатися С1. При деякій напрузі на ньому, спрацьовує Р1 і розмикаються контакти, розриваючи ланцюг дзвінка. Тривалість часу спрацьовування встановлюється підбором R1 в межах 2-10 кОм. Саме реле має бути розраховане на 25-50 В. Таблиця 1 R1 R2 R3 R4 R5 R6 Резистори МЛТ 240 Ом 6,8 кОм 22кОм МЛТ1,5 кОм МЛТ 16 кОм МЛТ 2,2 кОм С1 С2 С3 С4 Конденсатори 50 мкф-35 В 0,1 мкф-63 В 200 мкф-25 В 3300 мкф-25 В Т1 VD5 СТ VD3 VD4 Різне 8=12×15×2 (кат) КД 105 LM317 КД 105 АЛ 307Б VT1 Р1 Р2 Р3 А/Б КТ815 JZX-18FF РЭС-22 РЭС-22 РП10-11 Таблиця 2 Резистори R1 R2 R3* R4* Різне 6.8 кОм МЛТ 240 Ом МЛТ 240 Ом МЛТ 20 Ом Т СТ С1 С2-4 3 ТВК-110 ЛМ LM-317 50,0-25 В 200,0-25 В UA 96165 U Таблиця 3 Деталі МЛТ 1 кOм МЛТ 220 кOм МЛТ 10 кОм 22,0-16 В R1-6 R2,4 R3,5 C1,2 VT1,2 VT3 VD1 P1 KT315 МП37А Д9 РЄС15 Таблиця 4 Резистори Конденсатори R1 МЛТ 75 Ом R12-15 МЛТ 1 кОм С1 100 м-25 В R2 R3,4 R5,7 R6,10, 11,28-31 R8,9 МЛТ 3,9 кОм МЛТ 820 Ом МЛТ 270 Ом R16-19 R20-23 R24 МЛТ 470 Ом МЛТ 82 Ом МЛТ 15 кОм С2,3 С4,5 С6-9 22 м-25 В 10 м-25 В 10 м-25 В МЛТ 680 Ом R26,27 МЛТ 12 кОм С10 0,1 м-63 В МЛТ 2,2 кОм R32-35 МЛТ 8,2 кОм С11 Різне VT1, 3-10 VT2 VD1,2 КТ3102Б 47 м-25 В КТ3107Б КД503А Таблиця 5 R1 R2 R3 R4 Резистори МЛТ 200 Ом 68кОм МЛТ 510 Ом МЛТ 510 Ом Конденсатори С1 0,1 мкф-160 В С2 500 мкф-35 В С3 10 мкф-35 В С4 500 мкф-35 В С5 0,047 мкф VT1 VT2 VD1 Гр Р1,2 Різне МП 37,8 МП39-42 Д814Д 8 Oм-0,5W РЭС-22 R1 Д1 С1 P1 Різне 10 кОм Д226 10 мкф-450 В РЭС-10 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Автоматичний дверний відеосповіщувач, який складається з блока датчиків, що містить інфрачервоний датчик руху і два відеоглазка; блока автоматики, в який входять випрямляч понижуючий трансформатор, діодний міст, електронний стабілізатор напруги, мультивібратор, дві схеми розгалужувача відео і аудіосигналів та щонайменше, один індивідуальний блок з реле часу, в залежності від кількості квартир; квартирний блок, який містить схеми перемикання режиму телевізора з телевізійного каналу на вхід відео TV-V, схеми звукового сповіщувача та схеми обмежувача тривалості дзвінка. 2. Автоматичний дверний відеосповіщувач за п. 1, який відрізняється тим, що виконаний з можливістю роботи в трьох режимах. 4 UA 96165 U 5 UA 96165 U 6 UA 96165 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
