Дверний блок

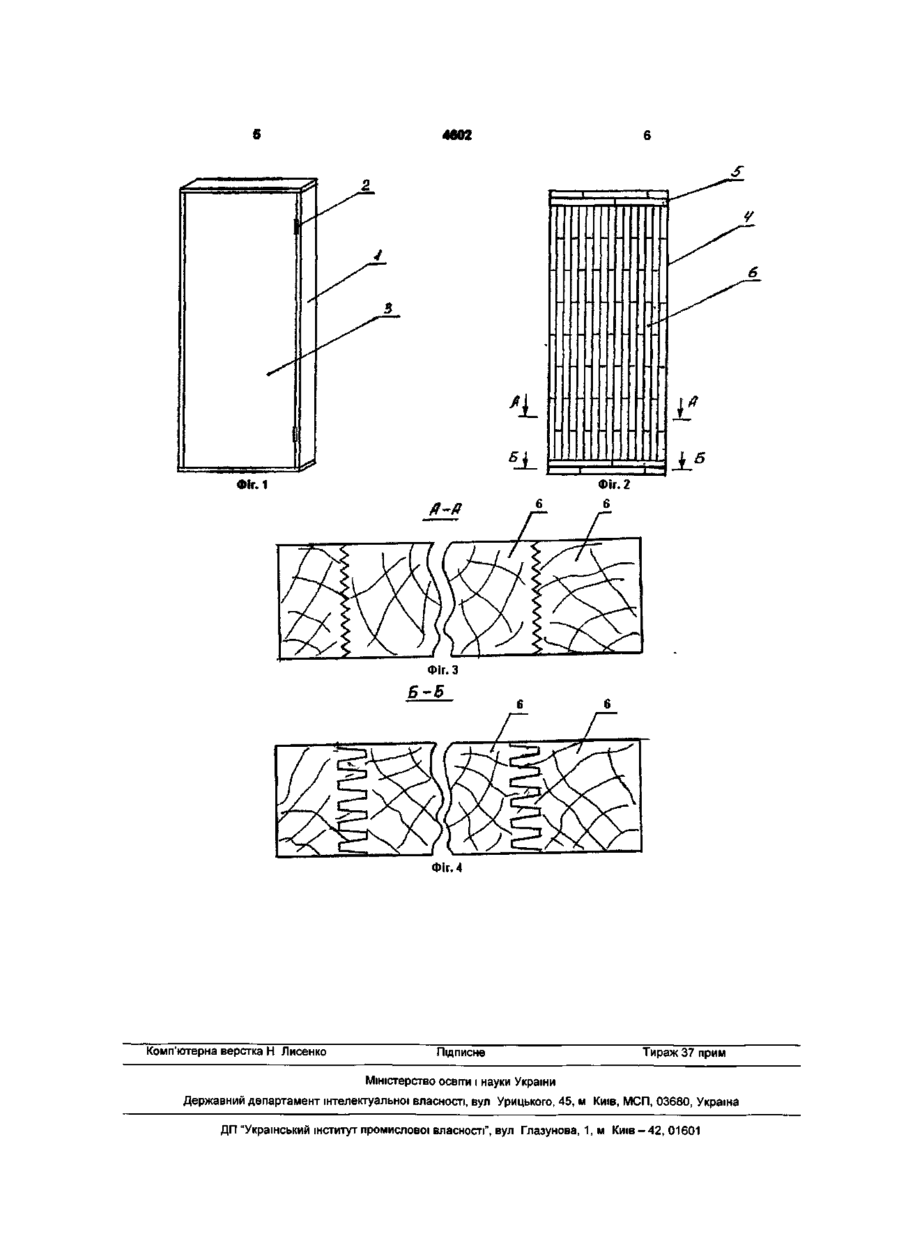

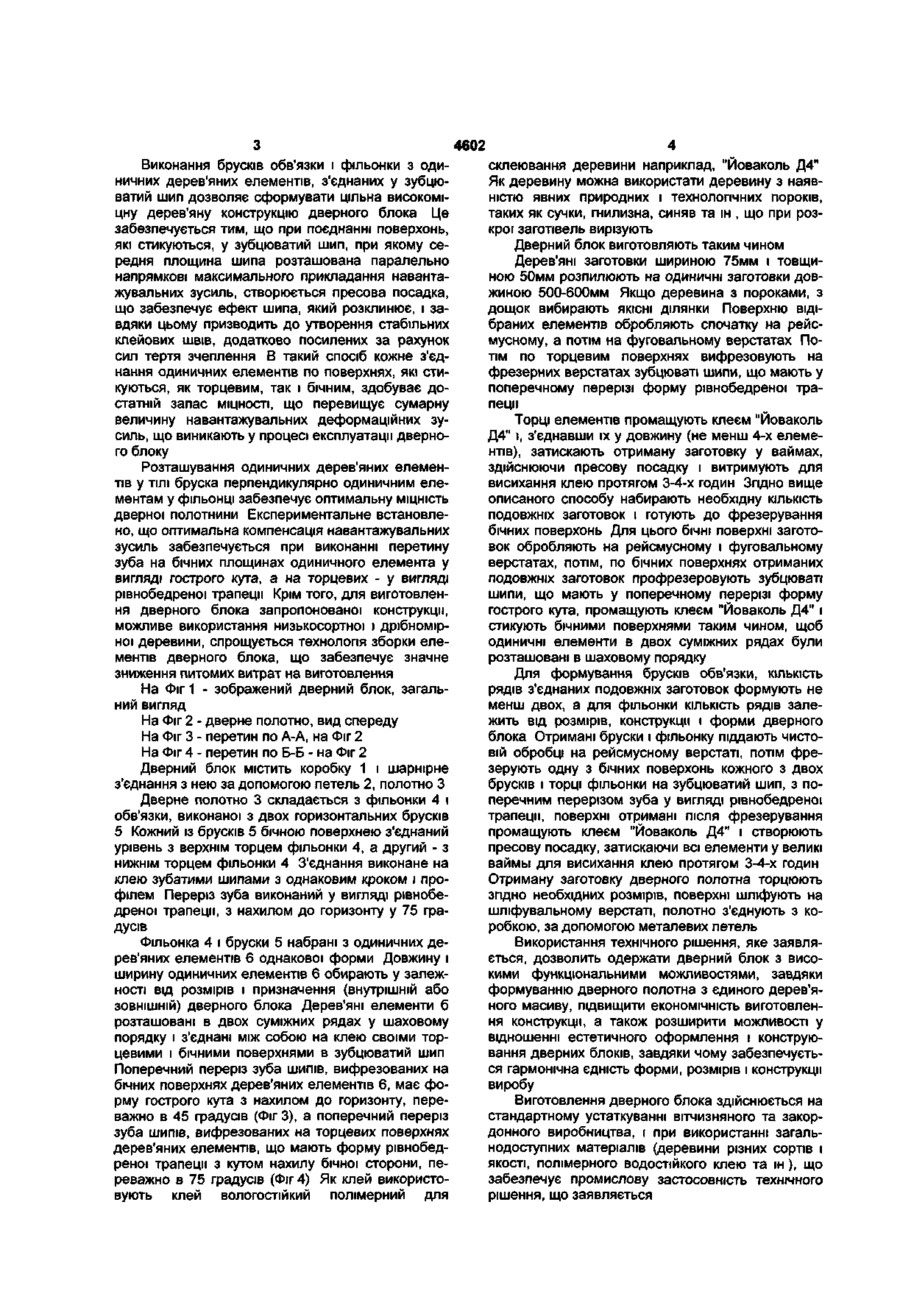

1. Дверний блок, що містить коробку і шарнірно з'єднане з нею полотно, яке складається з обв'язки з фільонкою, який відрізняється тим, що обв'язка виконана у вигляді двох горизонтальних брусків, з'єднаних урівень із торцями фільонки, а бруски й фільонка набрані з одиничних, розташованих у шаховому порядку, дерев'яних елементів і з'єднаних між собою бічними й торцевими поверхнями в зубцюватий шип, причому одиничні дерев'яні елементи в брусках орієнтовані перпендикулярно одиничним елементам фільонок. 2. Дверний блок за п.1, який відрізняється тим, що поперечний переріз зуба на бічних поверхнях дерев'яного елемента виконано у вигляді гострого кута, а на торцевих поверхнях - у вигляді рівнобедреної трапеції. Корисна модель відноситься до будівництва, зокрема до конструкції фільончастих дерев'яних дверних блоків, і може бути використана в житлових будинках і приміщеннях. Відомий дверний блок, що містить коробку і шарнірно з'єднане з нею полотно, що складається з обв'язки з фільонкою (див. Герхард Цитц "Производство оконных и дверных блоков" М. 1981г. стр. 93, фиг. 3.75.). Обв'язка дверного блоку виконана у вигляді рами, з горизонтальних і вертикальних брусків, а фільонка - з цільних дерев'яних дощечок, з'єднаних між собою і рамою за допомогою виступів і пазів, виконаних відповідно на поверхнях, які стикуються. Недоліком відомого дверного блока є низька функціональна надійність і високі витрати на його виготовлення. В процесі експлуатації дверного блоку відомої конструкції місця з'єднань поверхонь, які стикуються, елементів блоку зазнають навантаження , обумовлені сумарною дією різного вид}1 зусиль (на зріз, стиск, розтягання і крутіння). Величина цих зусиль прямо пропорційна масі елемента і площі поверхні, яка стикується, а також залежить від кліматичних умов експлуатації. У зв'язку з цим у місцях з'єднань фільонки з рамою виникають досить високі напруги, що сприяють утворенню тріщин, просвітів та інших дефектів. Це веде до передчасного виходу з ладу дверного блока. Крім того, для одержання міцного з'єднання фільонки з рамою необхідно забезпечити якісне виконання поверхонь, які стикуються. Для цього потрібне використання цільної деревини, дорогого устаткування і високої кваліфікації робочого персоналу, що обумовлює високі питомі витрати на виготовлення дверного блока. В основу корисної моделі поставлена задача удосконалення відомої конструкції дверного блоку, при якій нове виконання окремих елементів блока та нове їхнє взаємне розташування дозволяє підвищити запас міцності в поверхнях, які стикуються, окремих елементів блока, в результаті чого забезпечити його високу функціональну надійність і знизити питомі витрати на виробництво. Поставлена задача вирішується тим, що у відомому дверному блоці, ще містить коробку і шарнірно з'єднане з нею полотно, що складається з обв'язки з фільонкою, відповідно до корисної моделі новим є те, що обв'язка виконана у вигляді двох горизонтальних брусків, з'єднаних урівень з торцями фільонки. Бруски і фільонка набрані з одиничних, розташованих у шаховому порядку дерев'яних елементів і з'єднаних між собою бічними і торцевими поверхнями в зубцюватий шип, причому одиничні дерев'яні елементи в брусках орієнтовані перпендикулярно одиничним елементам фільонок Поперечний переріз зуба на бічних поверхнях дерев'яного елемента виконано у вигляді гострого кута, а на торцевих поверхнях - у вигляді рівнобедреної трапеції. Причинно-наслідковий зв'язок між сукупністю істотних ознак і результатом, що досягається, полягає в наступному. CM о CD 4602 Виконання брусків обв'язки і фшьонки з одиничних дерев'яних елементів, з'єднаних у зубцюватий шип дозволяє сформувати цільна високоміцну дерев'яну конструкцію дверного блока Це забезпечується тим, що при поєднанні поверхонь, які стикуються, у зубцюватий шип, при якому середня площина шипа розташована паралельно напрямкові максимального прикладання навантажувальних зусиль, створюється пресова посадка, що забезпечує ефект шипа, який розклинює, і завдяки цьому призводить до утворення стабільних клейових швів, додатково посилених за рахунок сил тертя зчеплення В такий спосіб кожне з'єднання одиничних елементів по поверхнях, які стикуються, як торцевим, так і бічним, здобуває достатній запас МІЦНОСТІ, що перевищує сумарну величину навантажувальних деформаційних зусиль, що виникають у процесі експлуатації дверного блоку Розташування одиничних дерев'яних елементів у ТІЛІ бруска перпендикулярно одиничним елементам у фільонці забезпечує оптимальну МІЦНІСТЬ дверної полотнини Експериментальне встановлено, що оптимальна компенсація навантажувальних зусиль забезпечується при виконанні перетину зуба на бічних площинах одиничного елемента у вигляді гострого кута, а на торцевих - у вигляді рівнобедреної трапеції Крім того, для виготовлення дверного блока запропонованої конструкції, можливе використання низькосортної і дрібномірноі деревини, спрощується технологія зборки елементів дверного блока, що забезпечує значне зниження питомих витрат на виготовлення На Фіг 1 - зображений дверний блок, загальний вигляд На Фіг 2 - дверне полотно, вид спереду На Фіг 3 - перетин по А-А, на Фіг 2 На Фіг 4 - перетин по Б-Б - на Фіг 2 Дверний блок містить коробку 1 і шарнірне з'єднання з нею за допомогою петель 2, полотно З Дверне полотно 3 складається з фільонки 4 і обв'язки, виконаної з двох горизонтальних брусків 5 Кожний із брусків 5 бічною поверхнею з'єднаний урівень з верхнім торцем фільонки 4, а другий - з нижнім торцем фільонки 4 З'єднання виконане на клею зубатими шипами з однаковим кроком і профілем Переріз зуба виконаний у вигляді рівнобедреної трапеції, з нахилом до горизонту у 75 градусів Фільонка 4 і бруски 5 набрані з одиничних дерев'яних елементів 6 однакової форми Довжину і ширину одиничних елементів 6 обирають у залежності від розмірів і призначення (внутрішній або ЗОВНІШНІЙ) дверного блока Дерев'яні елементи б розташовані в двох суміжних рядах у шаховому порядку і з'єднані між собою на клею своїми торцевими і бічними поверхнями в зубцюватий шип Поперечний переріз зуба шипів, вифрезованих на бічних поверхнях дерев'яних елементів 6, має форму гострого кута з нахилом до горизонту, переважно в 45 градусів (Фіг 3), а поперечний переріз зуба шипів, вифрезованих на торцевих поверхнях дерев'яних елементів, що мають форму рівнобедреної трапеції з кутом нахилу бічної сторони, переважно в 75 градусів (Фіг 4) Як клей використовують клей вологостійкий полімерний для склеювання деревини наприклад, "Йоваколь Д4" Як деревину можна використати деревину з наявністю явних природних і технологічних пороків, таких як сучки, гнилизна, синяв та ін , що при розкрої заготівель вирізують Дверний блок виготовляють таким чином Дерев'яні заготовки шириною 75мм і товщиною 50мм розпилюють на одиничні заготовки довжиною 500-бООмм Якщо деревина з пороками, з дощок вибирають ЯКІСНІ ДІЛЯНКИ Поверхню відібраних елементів обробляють спочатку на рейсмусному, а потім на фуговальному верстатах Потім по торцевим поверхнях вифрезовують на фрезерних верстатах зубцюваті шипи, що мають у поперечному перерізі форму рівнобедреної трапеції Торці елементів промащують клеєм "Йоваколь Д4" і, з'єднавши їх у довжину (не менш 4-х елементів), затискають отриману заготовку у ваймах, здійснюючи пресову посадку і витримують для висихання клею протягом 3-4-х годин Згідно вище описаного способу набирають необхідну КІЛЬКІСТЬ ПОДОВЖНІХ заготовок і готують до фрезерування бічних поверхонь Для цього бічні поверхні заготовок обробляють на рейсмусному і фуговальному верстатах, потім, по бічних поверхнях отриманих подовжніх заготовок профрезеровують зубцюваті шипи, що мають у поперечному перерізі форму гострого кута, промащують клеєм "Йоваколь Д4" і стикують бічними поверхнями таким чином, щоб одиничні елементи в двох суміжних рядах були розташовані в шаховому порядку Для формування брусків обв'язки, КІЛЬКІСТЬ рядів з'єднаних подовжніх заготовок формують не менш двох, а для фільонки КІЛЬКІСТЬ рядів залежить від розмірів, конструкції і форми дверного блока Отримані бруски і фільонку піддають чистовій обробці на рейсмусному верстаті, потім фрезерують одну з бічних поверхонь кожного з двох брусків і торці фільонки на зубцюватий шип, з поперечним перерізом зуба у вигляді рівнобедреної трапеції, поверхні отримані після фрезерування промащують клеєм "Йоваколь Д4" і створюють пресову посадку, затискаючи всі елементи у великі ваймы для висихання клею протягом 3-4-х годин Отриману заготовку дверного полотна торцюють згідно необхідних розмірів, поверхні шліфують на шліфувальному верстаті, полотно з'єднують з коробкою, за допомогою металевих петель Використання технічного рішення, яке заявляється, дозволить одержати дверний блок з високими функціональними можливостями, завдяки формуванню дверного полотна з єдиного дерев'яного масиву, підвищити економічність виготовлення конструкції, а також розширити можливості у відношенні естетичного оформлення і конструювання дверних блоків, завдяки чому забезпечується гармонічна єдність форми, розмірів і конструкції виробу Виготовлення дверного блока здійснюється на стандартному устаткуванні вітчизняного та закордонного виробництва, і при використанні загальнодоступних матеріалів (деревини різних сортів і якості, полімерного водостійкого клею та ін), що забезпечує промислову застосовність технічного рішення, що заявляється 4602 ^ 2 Фіг. 2 Фіг. 1 fi-fi г г. и и Фіг. 4 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
