Пристрій для боротьби з гризунами (варіанти)

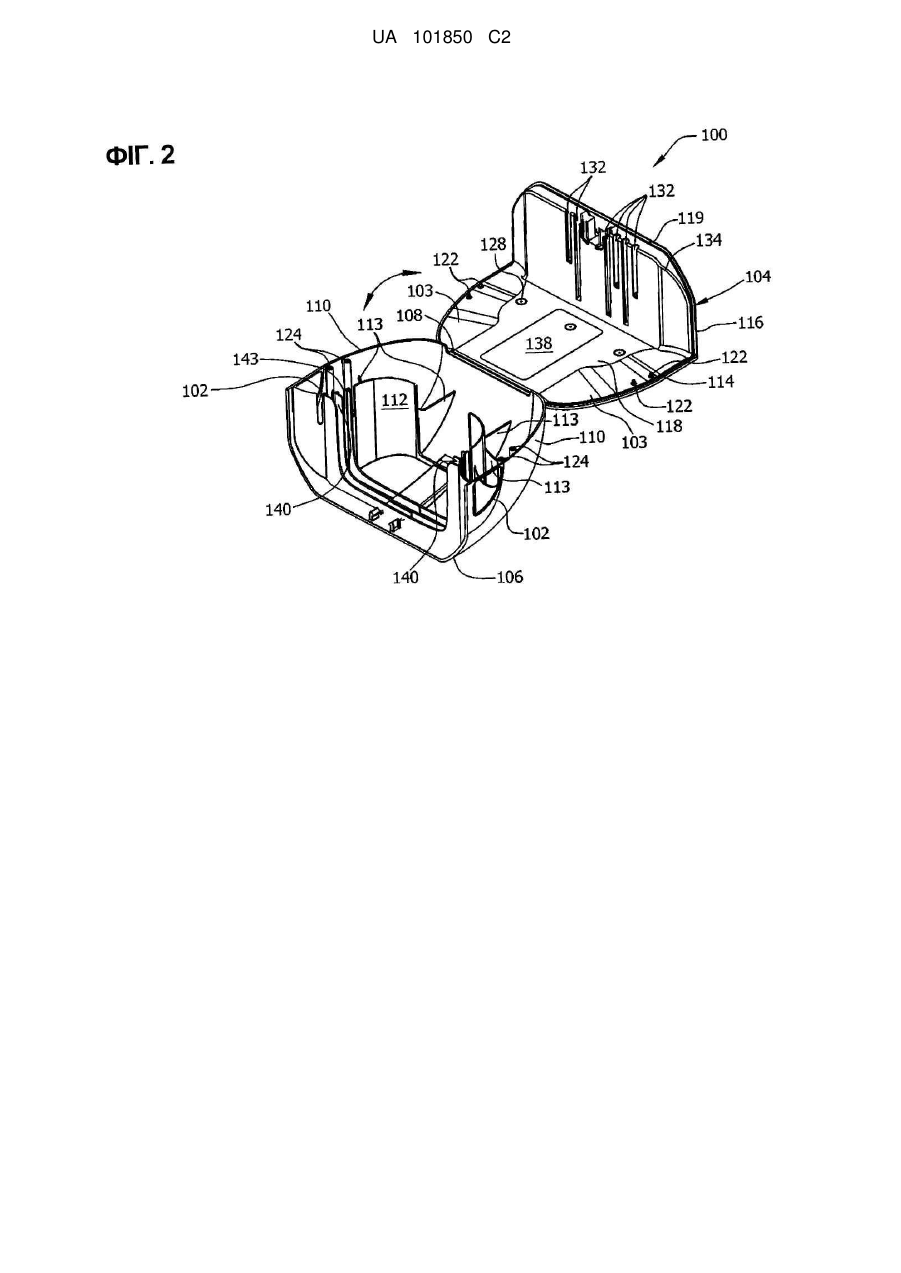

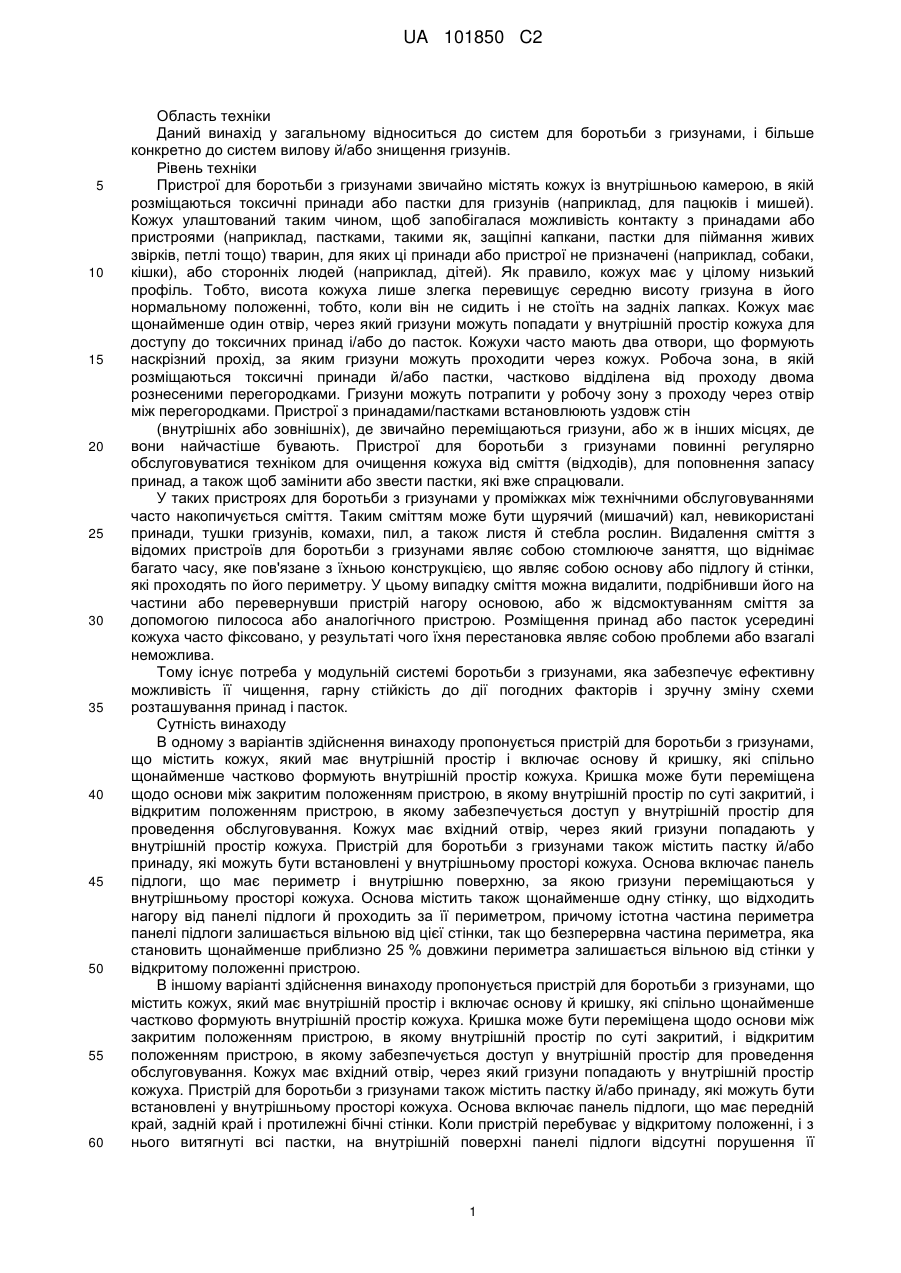

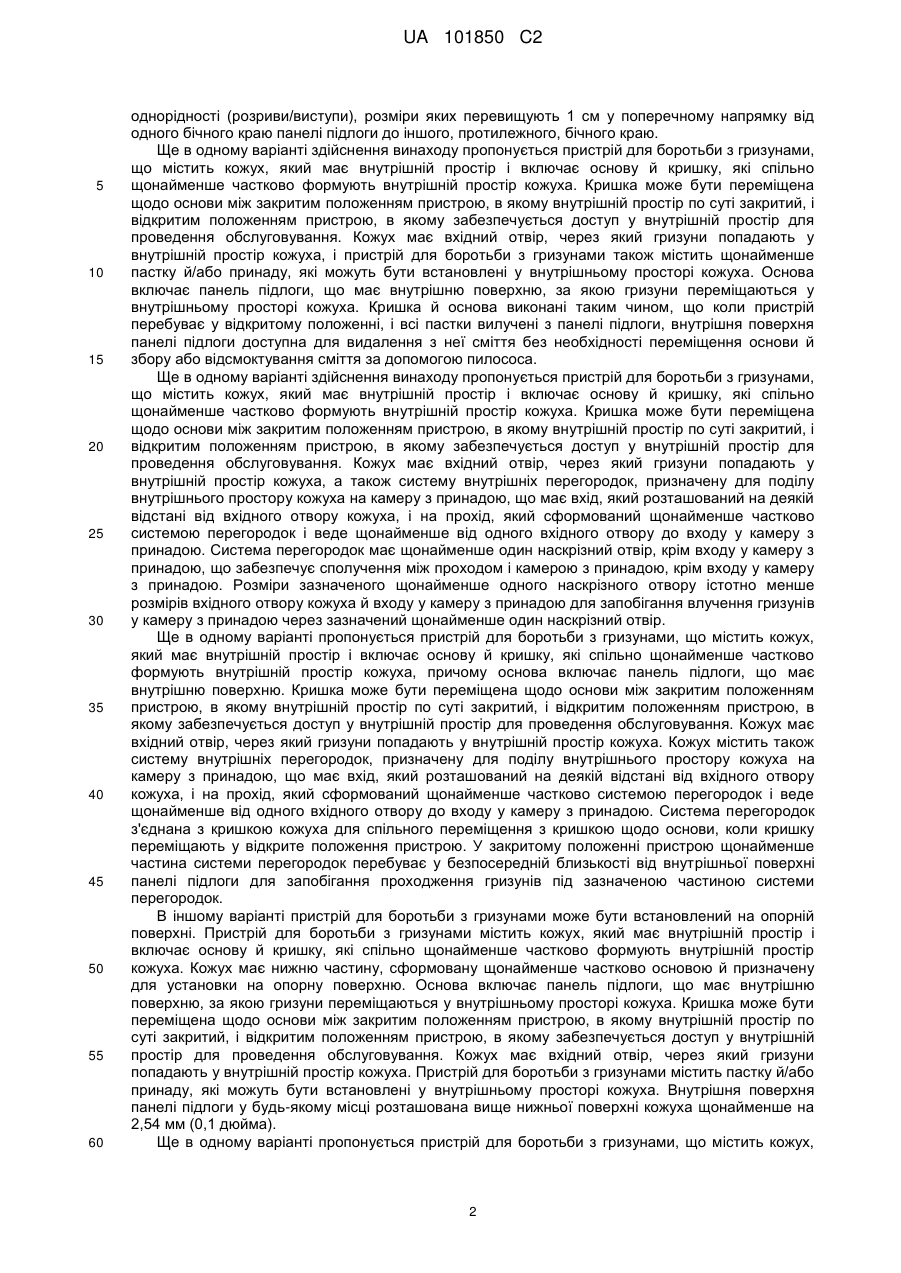

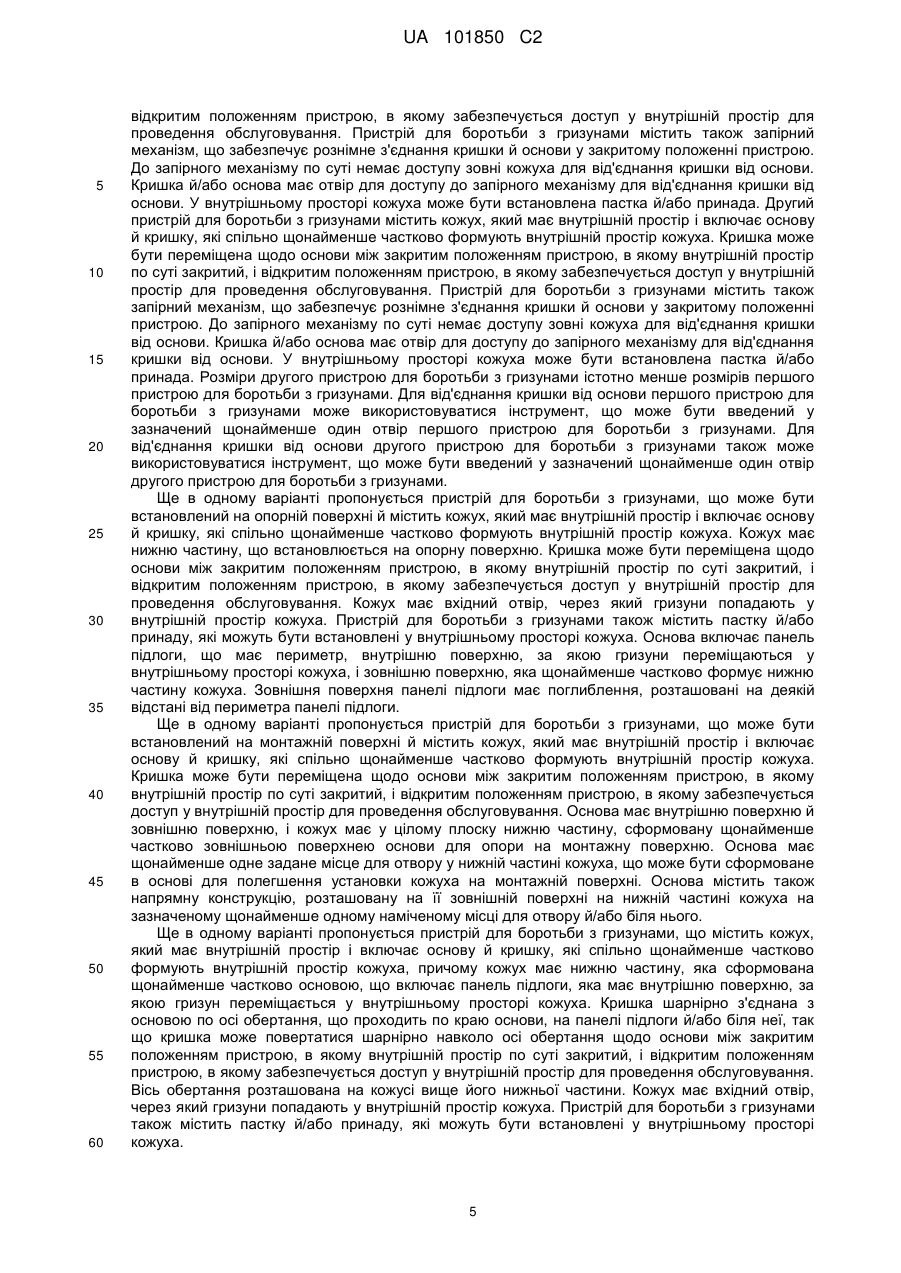

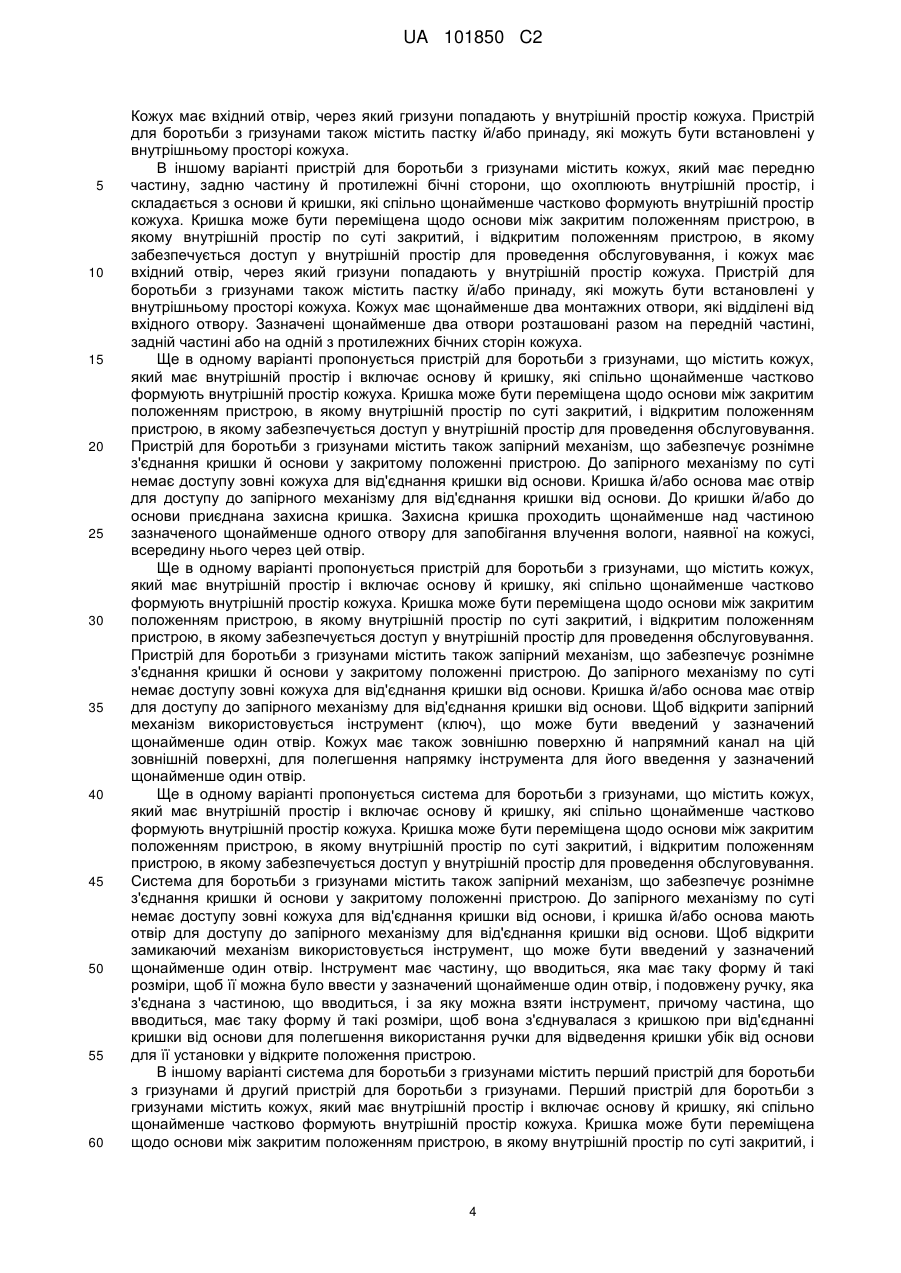

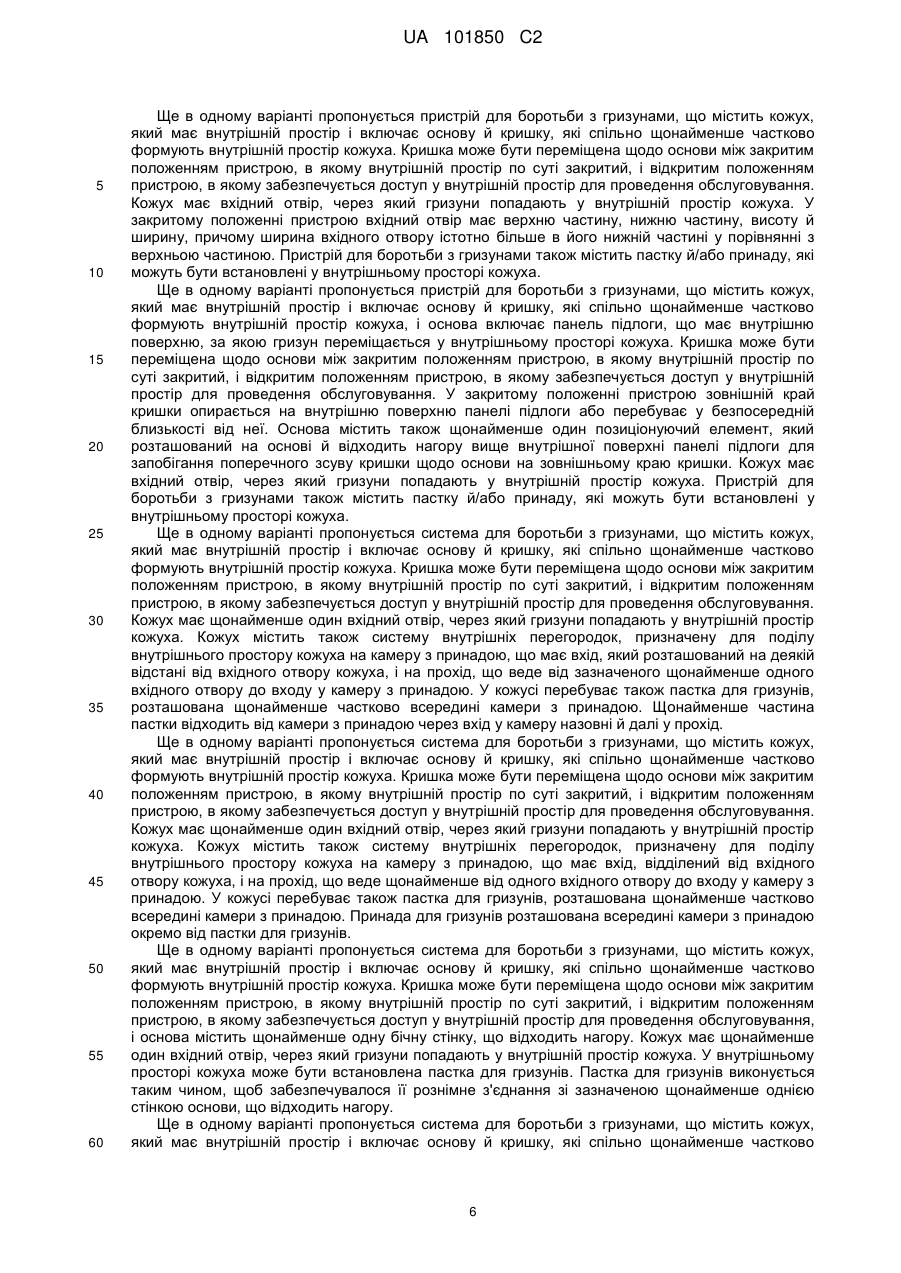

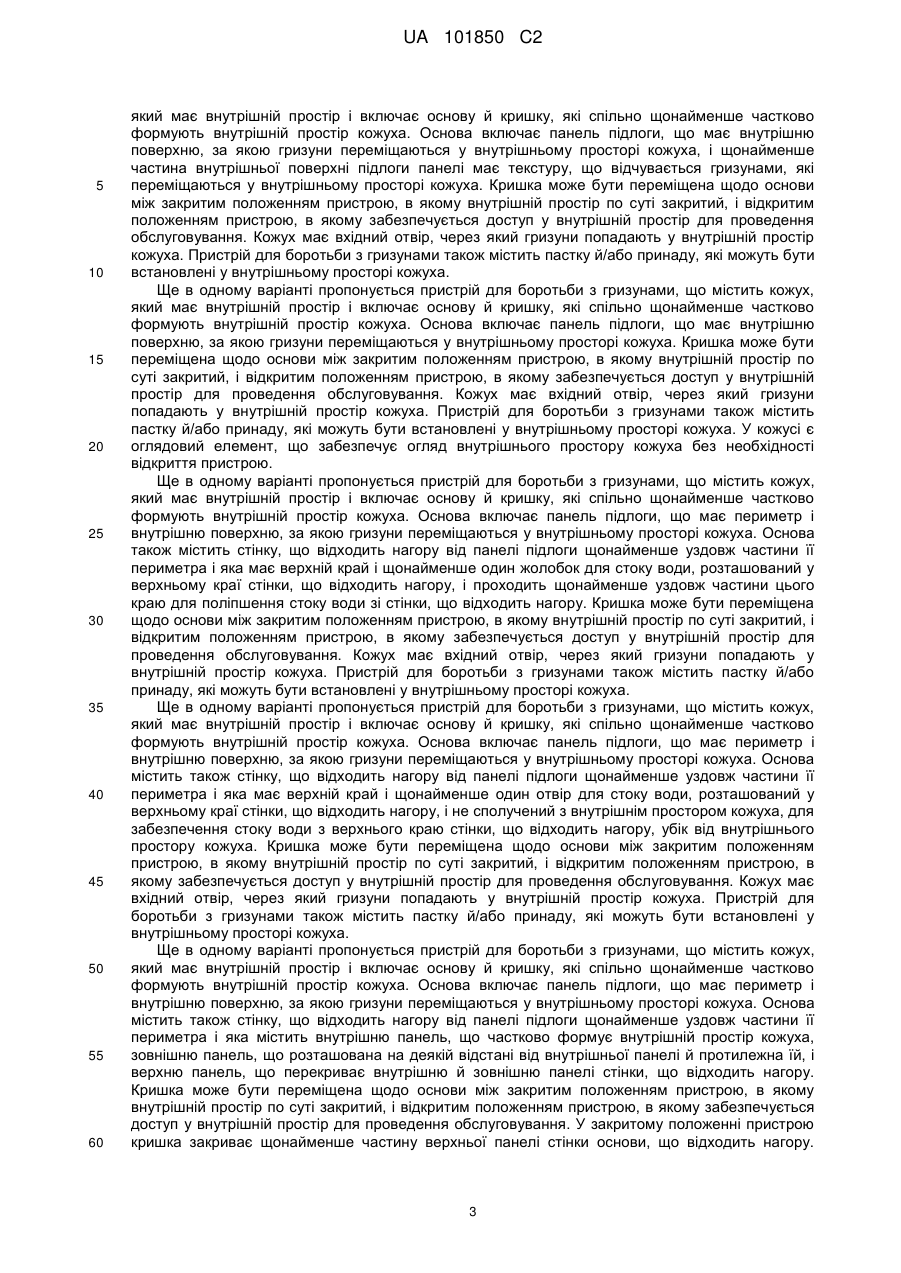

Реферат: У заявці описаний пристрій (100) для боротьби з гризунами, що має кожух, який охоплює внутрішній простір і складається з основи (104) і кришки (106), які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір (102), через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або приманку, які можуть бути встановлені у внутрішньому просторі кожуха. Основа містить панель (114) підлоги й внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі. За периметром панелі підлоги проходить задня стінка (116), що відходить нагору, причому істотна частина периметра панелі підлоги залишається вільною від стінки. UA 101850 C2 (12) UA 101850 C2 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід у загальному відноситься до систем для боротьби з гризунами, і більше конкретно до систем вилову й/або знищення гризунів. Рівень техніки Пристрої для боротьби з гризунами звичайно містять кожух із внутрішньою камерою, в якій розміщаються токсичні принади або пастки для гризунів (наприклад, для пацюків і мишей). Кожух улаштований таким чином, щоб запобігалася можливість контакту з принадами або пристроями (наприклад, пастками, такими як, защіпні капкани, пастки для піймання живих звірків, петлі тощо) тварин, для яких ці принади або пристрої не призначені (наприклад, собаки, кішки), або сторонніх людей (наприклад, дітей). Як правило, кожух має у цілому низький профіль. Тобто, висота кожуха лише злегка перевищує середню висоту гризуна в його нормальному положенні, тобто, коли він не сидить і не стоїть на задніх лапках. Кожух має щонайменше один отвір, через який гризуни можуть попадати у внутрішній простір кожуха для доступу до токсичних принад і/або до пасток. Кожухи часто мають два отвори, що формують наскрізний прохід, за яким гризуни можуть проходити через кожух. Робоча зона, в якій розміщаються токсичні принади й/або пастки, частково відділена від проходу двома рознесеними перегородками. Гризуни можуть потрапити у робочу зону з проходу через отвір між перегородками. Пристрої з принадами/пастками встановлюють уздовж стін (внутрішніх або зовнішніх), де звичайно переміщаються гризуни, або ж в інших місцях, де вони найчастіше бувають. Пристрої для боротьби з гризунами повинні регулярно обслуговуватися техніком для очищення кожуха від сміття (відходів), для поповнення запасу принад, а також щоб замінити або звести пастки, які вже спрацювали. У таких пристроях для боротьби з гризунами у проміжках між технічними обслуговуваннями часто накопичується сміття. Таким сміттям може бути щурячий (мишачий) кал, невикористані принади, тушки гризунів, комахи, пил, а також листя й стебла рослин. Видалення сміття з відомих пристроїв для боротьби з гризунами являє собою стомлююче заняття, що віднімає багато часу, яке пов'язане з їхньою конструкцією, що являє собою основу або підлогу й стінки, які проходять по його периметру. У цьому випадку сміття можна видалити, подрібнивши його на частини або перевернувши пристрій нагору основою, або ж відсмоктуванням сміття за допомогою пилососа або аналогічного пристрою. Розміщення принад або пасток усередині кожуха часто фіксовано, у результаті чого їхня перестановка являє собою проблеми або взагалі неможлива. Тому існує потреба у модульній системі боротьби з гризунами, яка забезпечує ефективну можливість її чищення, гарну стійкість до дії погодних факторів і зручну зміну схеми розташування принад і пасток. Сутність винаходу В одному з варіантів здійснення винаходу пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Основа включає панель підлоги, що має периметр і внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Основа містить також щонайменше одну стінку, що відходить нагору від панелі підлоги й проходить за її периметром, причому істотна частина периметра панелі підлоги залишається вільною від цієї стінки, так що безперервна частина периметра, яка становить щонайменше приблизно 25 % довжини периметра залишається вільною від стінки у відкритому положенні пристрою. В іншому варіанті здійснення винаходу пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Основа включає панель підлоги, що має передній край, задній край і протилежні бічні стінки. Коли пристрій перебуває у відкритому положенні, і з нього витягнуті всі пастки, на внутрішній поверхні панелі підлоги відсутні порушення її 1 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 однорідності (розриви/виступи), розміри яких перевищують 1 см у поперечному напрямку від одного бічного краю панелі підлоги до іншого, протилежного, бічного краю. Ще в одному варіанті здійснення винаходу пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха, і пристрій для боротьби з гризунами також містить щонайменше пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Основа включає панель підлоги, що має внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Кришка й основа виконані таким чином, що коли пристрій перебуває у відкритому положенні, і всі пастки вилучені з панелі підлоги, внутрішня поверхня панелі підлоги доступна для видалення з неї сміття без необхідності переміщення основи й збору або відсмоктування сміття за допомогою пилососа. Ще в одному варіанті здійснення винаходу пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха, а також систему внутрішніх перегородок, призначену для поділу внутрішнього простору кожуха на камеру з принадою, що має вхід, який розташований на деякій відстані від вхідного отвору кожуха, і на прохід, який сформований щонайменше частково системою перегородок і веде щонайменше від одного вхідного отвору до входу у камеру з принадою. Система перегородок має щонайменше один наскрізний отвір, крім входу у камеру з принадою, що забезпечує сполучення між проходом і камерою з принадою, крім входу у камеру з принадою. Розміри зазначеного щонайменше одного наскрізного отвору істотно менше розмірів вхідного отвору кожуха й входу у камеру з принадою для запобігання влучення гризунів у камеру з принадою через зазначений щонайменше один наскрізний отвір. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха, причому основа включає панель підлоги, що має внутрішню поверхню. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Кожух містить також систему внутрішніх перегородок, призначену для поділу внутрішнього простору кожуха на камеру з принадою, що має вхід, який розташований на деякій відстані від вхідного отвору кожуха, і на прохід, який сформований щонайменше частково системою перегородок і веде щонайменше від одного вхідного отвору до входу у камеру з принадою. Система перегородок з'єднана з кришкою кожуха для спільного переміщення з кришкою щодо основи, коли кришку переміщають у відкрите положення пристрою. У закритому положенні пристрою щонайменше частина системи перегородок перебуває у безпосередній близькості від внутрішньої поверхні панелі підлоги для запобігання проходження гризунів під зазначеною частиною системи перегородок. В іншому варіанті пристрій для боротьби з гризунами може бути встановлений на опорній поверхні. Пристрій для боротьби з гризунами містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кожух має нижню частину, сформовану щонайменше частково основою й призначену для установки на опорну поверхню. Основа включає панель підлоги, що має внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Внутрішня поверхня панелі підлоги у будь-якому місці розташована вище нижньої поверхні кожуха щонайменше на 2,54 мм (0,1 дюйма). Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, 2 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Основа включає панель підлоги, що має внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха, і щонайменше частина внутрішньої поверхні підлоги панелі має текстуру, що відчувається гризунами, які переміщаються у внутрішньому просторі кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Основа включає панель підлоги, що має внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. У кожусі є оглядовий елемент, що забезпечує огляд внутрішнього простору кожуха без необхідності відкриття пристрою. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Основа включає панель підлоги, що має периметр і внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Основа також містить стінку, що відходить нагору від панелі підлоги щонайменше уздовж частини її периметра і яка має верхній край і щонайменше один жолобок для стоку води, розташований у верхньому краї стінки, що відходить нагору, і проходить щонайменше уздовж частини цього краю для поліпшення стоку води зі стінки, що відходить нагору. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Основа включає панель підлоги, що має периметр і внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Основа містить також стінку, що відходить нагору від панелі підлоги щонайменше уздовж частини її периметра і яка має верхній край і щонайменше один отвір для стоку води, розташований у верхньому краї стінки, що відходить нагору, і не сполучений з внутрішнім простором кожуха, для забезпечення стоку води з верхнього краю стінки, що відходить нагору, убік від внутрішнього простору кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Основа включає панель підлоги, що має периметр і внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха. Основа містить також стінку, що відходить нагору від панелі підлоги щонайменше уздовж частини її периметра і яка містить внутрішню панель, що частково формує внутрішній простір кожуха, зовнішню панель, що розташована на деякій відстані від внутрішньої панелі й протилежна їй, і верхню панель, що перекриває внутрішню й зовнішню панелі стінки, що відходить нагору. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. У закритому положенні пристрою кришка закриває щонайменше частину верхньої панелі стінки основи, що відходить нагору. 3 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. В іншому варіанті пристрій для боротьби з гризунами містить кожух, який має передню частину, задню частину й протилежні бічні сторони, що охоплюють внутрішній простір, і складається з основи й кришки, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування, і кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Кожух має щонайменше два монтажних отвори, які відділені від вхідного отвору. Зазначені щонайменше два отвори розташовані разом на передній частині, задній частині або на одній з протилежних бічних сторін кожуха. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Пристрій для боротьби з гризунами містить також запірний механізм, що забезпечує рознімне з'єднання кришки й основи у закритому положенні пристрою. До запірного механізму по суті немає доступу зовні кожуха для від'єднання кришки від основи. Кришка й/або основа має отвір для доступу до запірного механізму для від'єднання кришки від основи. До кришки й/або до основи приєднана захисна кришка. Захисна кришка проходить щонайменше над частиною зазначеного щонайменше одного отвору для запобігання влучення вологи, наявної на кожусі, всередину нього через цей отвір. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Пристрій для боротьби з гризунами містить також запірний механізм, що забезпечує рознімне з'єднання кришки й основи у закритому положенні пристрою. До запірного механізму по суті немає доступу зовні кожуха для від'єднання кришки від основи. Кришка й/або основа має отвір для доступу до запірного механізму для від'єднання кришки від основи. Щоб відкрити запірний механізм використовується інструмент (ключ), що може бути введений у зазначений щонайменше один отвір. Кожух має також зовнішню поверхню й напрямний канал на цій зовнішній поверхні, для полегшення напрямку інструмента для його введення у зазначений щонайменше один отвір. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Система для боротьби з гризунами містить також запірний механізм, що забезпечує рознімне з'єднання кришки й основи у закритому положенні пристрою. До запірного механізму по суті немає доступу зовні кожуха для від'єднання кришки від основи, і кришка й/або основа мають отвір для доступу до запірного механізму для від'єднання кришки від основи. Щоб відкрити замикаючий механізм використовується інструмент, що може бути введений у зазначений щонайменше один отвір. Інструмент має частину, що вводиться, яка має таку форму й такі розміри, щоб її можна було ввести у зазначений щонайменше один отвір, і подовжену ручку, яка з'єднана з частиною, що вводиться, і за яку можна взяти інструмент, причому частина, що вводиться, має таку форму й такі розміри, щоб вона з'єднувалася з кришкою при від'єднанні кришки від основи для полегшення використання ручки для відведення кришки убік від основи для її установки у відкрите положення пристрою. В іншому варіанті система для боротьби з гризунами містить перший пристрій для боротьби з гризунами й другий пристрій для боротьби з гризунами. Перший пристрій для боротьби з гризунами містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і 4 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Пристрій для боротьби з гризунами містить також запірний механізм, що забезпечує рознімне з'єднання кришки й основи у закритому положенні пристрою. До запірного механізму по суті немає доступу зовні кожуха для від'єднання кришки від основи. Кришка й/або основа має отвір для доступу до запірного механізму для від'єднання кришки від основи. У внутрішньому просторі кожуха може бути встановлена пастка й/або принада. Другий пристрій для боротьби з гризунами містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Пристрій для боротьби з гризунами містить також запірний механізм, що забезпечує рознімне з'єднання кришки й основи у закритому положенні пристрою. До запірного механізму по суті немаєдоступу зовні кожуха для від'єднання кришки від основи. Кришка й/або основа має отвір для доступу до запірного механізму для від'єднання кришки від основи. У внутрішньому просторі кожуха може бути встановлена пастка й/або принада. Розміри другого пристрою для боротьби з гризунами істотно менше розмірів першого пристрою для боротьби з гризунами. Для від'єднання кришки від основи першого пристрою для боротьби з гризунами може використовуватися інструмент, що може бути введений у зазначений щонайменше один отвір першого пристрою для боротьби з гризунами. Для від'єднання кришки від основи другого пристрою для боротьби з гризунами також може використовуватися інструмент, що може бути введений у зазначений щонайменше один отвір другого пристрою для боротьби з гризунами. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що може бути встановлений на опорній поверхні й містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кожух має нижню частину, що встановлюється на опорну поверхню. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Основа включає панель підлоги, що має периметр, внутрішню поверхню, за якою гризуни переміщаються у внутрішньому просторі кожуха, і зовнішню поверхню, яка щонайменше частково формує нижню частину кожуха. Зовнішня поверхня панелі підлоги має поглиблення, розташовані на деякій відстані від периметра панелі підлоги. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що може бути встановлений на монтажній поверхні й містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Основа має внутрішню поверхню й зовнішню поверхню, і кожух має у цілому плоску нижню частину, сформовану щонайменше частково зовнішньою поверхнею основи для опори на монтажну поверхню. Основа має щонайменше одне задане місце для отвору у нижній частині кожуха, що може бути сформоване в основі для полегшення установки кожуха на монтажній поверхні. Основа містить також напрямну конструкцію, розташовану на її зовнішній поверхні на нижній частині кожуха на зазначеному щонайменше одному наміченому місці для отвору й/або біля нього. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха, причому кожух має нижню частину, яка сформована щонайменше частково основою, що включає панель підлоги, яка має внутрішню поверхню, за якою гризун переміщається у внутрішньому просторі кожуха. Кришка шарнірно з'єднана з основою по осі обертання, що проходить по краю основи, на панелі підлоги й/або біля неї, так що кришка може повертатися шарнірно навколо осі обертання щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Вісь обертання розташована на кожусі вище його нижньої частини. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. 5 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У закритому положенні пристрою вхідний отвір має верхню частину, нижню частину, висоту й ширину, причому ширина вхідного отвору істотно більше в його нижній частині у порівнянні з верхньою частиною. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Ще в одному варіанті пропонується пристрій для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха, і основа включає панель підлоги, що має внутрішню поверхню, за якою гризун переміщається у внутрішньому просторі кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. У закритому положенні пристрою зовнішній край кришки опирається на внутрішню поверхню панелі підлоги або перебуває у безпосередній близькості від неї. Основа містить також щонайменше один позиціонуючий елемент, який розташований на основі й відходить нагору вище внутрішної поверхні панелі підлоги для запобігання поперечного зсуву кришки щодо основи на зовнішньому краю кришки. Кожух має вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Пристрій для боротьби з гризунами також містить пастку й/або принаду, які можуть бути встановлені у внутрішньому просторі кожуха. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Кожух містить також систему внутрішніх перегородок, призначену для поділу внутрішнього простору кожуха на камеру з принадою, що має вхід, який розташований на деякій відстані від вхідного отвору кожуха, і на прохід, що веде від зазначеного щонайменше одного вхідного отвору до входу у камеру з принадою. У кожусі перебуває також пастка для гризунів, розташована щонайменше частково всередині камери з принадою. Щонайменше частина пастки відходить від камери з принадою через вхід у камеру назовні й далі у прохід. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Кожух містить також систему внутрішніх перегородок, призначену для поділу внутрішнього простору кожуха на камеру з принадою, що має вхід, відділений від вхідного отвору кожуха, і на прохід, що веде щонайменше від одного вхідного отвору до входу у камеру з принадою. У кожусі перебуває також пастка для гризунів, розташована щонайменше частково всередині камери з принадою. Принада для гризунів розташована всередині камери з принадою окремо від пастки для гризунів. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування, і основа містить щонайменше одну бічну стінку, що відходить нагору. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для гризунів. Пастка для гризунів виконується таким чином, щоб забезпечувалося її рознімне з'єднання зі зазначеною щонайменше однією стінкою основи, що відходить нагору.Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково 6 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Основа містить стінку, що відходить нагору. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для гризунів. У внутрішньому просторі кожуха може бути встановлений елемент розміщення пастки, причому забезпечується рознімне з'єднання цього елемента зі стінкою кожуха, що відходить нагору. Елемент розміщення пастки призначений для її позиціонування на заданому місці у внутрішньому просторі кожуха. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Основа має внутрішню поверхню, яка щонайменше частково формує внутрішню підлогу кожуха. У внутрішньому просторі кожуха може бути встановлена опора для принади, призначена для втримання принади над підлогою кожуха. Опора для принади може бути також з'єднана з основою й/або з кришкою з можливістю від'єднання. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Основа має внутрішню поверхню, яка щонайменше частково формує внутрішню підлогу кожуха. У внутрішньому просторі кожуха може бути встановлена опора для принади таким чином, щоб вона не торкалася підлоги кожуха й утримувала принаду над підлогою кожуха. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Основа має внутрішню поверхню, яка щонайменше частково формує внутрішню підлогу кожуха. У внутрішньому просторі кожуха може бути встановлена опора для принади, призначена для втримання принади над підлогою кожуха. Система для боротьби з гризунами містить також елемент регулювання висоти, призначений для вибіркового регулювання висоти опори для принади над підлогою кожуха. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. Основа має внутрішню поверхню, яка щонайменше частково формує внутрішню підлогу кожуха. Система для боротьби з гризунами містить декілька блоків принади, причому зазначена щонайменше одна опора для принади може бути встановлена у внутрішньому просторі кожуха й призначена для втримання блоків принади на деякій відстані від підлоги кожуха, причому блоки принади всі разом вирівняні по горизонтальній лінії. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для піймання живих гризунів. Ця пастка має вхідний отвір, через який гризуни попадають у пастку. Пастка для піймання живих гризунів виконана таким чином, щоб її можна було встановити у внутрішньому просторі кожуха, причому вхідний отвір пастки не вирівняний за напрямком із зазначеним 7 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одним вхідним отвором кожуха в його закритому положенні. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для піймання живих гризунів у закритому положенні кожуха. Ця пастка має вхідний отвір, через який гризуни попадають у пастку. У пастці може бути встановлений перший замикаючий механізм для запирання гризунів усередині пастки. Замість першого замикаючого механізму для запирання гризунів усередині пастки може використовуватися другий замикаючий механізм, який відрізняється від першого механізму. Пастка і замикаючі механізми пастки виконані таким чином, щоб забезпечувалося рознімне кріплення відповідного першого або другого замикаючого механізму для їхнього почергового використання у пастці. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для піймання живих гризунів у закритому положенні кожуха. Ця пастка має вхідний отвір, через який гризуни попадають у пастку. Пастка містить замикаючий механізм, який встановлюється у ній з можливістю його демонтажу, для запирання гризунів усередині пастки. Пастка має також вікно доступу й кришку вікна доступу, яку можна переміщати між закритим положенням, у якому вікно доступу закрите, і відкритим положенням. Є можливість технічного обслуговування механізму пастки, що може бути встановлений у ній і витягнутий з неї через вікно доступу у відкритому положенні кришки вікна доступу. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для піймання живих гризунів у закритому положенні кожуха. Пастка має камеру, в якій замикаються піймані гризуни, а також вхідну частину, що сполучається з камерою й відходить від неї назовні. Вхідна частина має вхідний отвір, через який гризуни попадають у пастку для їх запирання у камері пастки. Камера має щонайменше один вентиляційний отвір, розміри якого істотно менше розмірів вхідного отвору пастки, для забезпечення сполучення між внутрішнім простором камери пастки з внутрішнім простором кожуха. Ще в одному варіанті пропонується система для боротьби з гризунами, що містить кожух, який має внутрішній простір і включає основу й кришку, які спільно щонайменше частково формують внутрішній простір кожуха. Кришка може бути переміщена щодо основи між закритим положенням пристрою, в якому внутрішній простір по суті закритий, і відкритим положенням пристрою, в якому забезпечується доступ у внутрішній простір для проведення обслуговування. Кожух має щонайменше один вхідний отвір, через який гризуни попадають у внутрішній простір кожуха. У внутрішньому просторі кожуха може бути встановлена пастка для піймання живих гризунів у закритому положенні кожуха. Пастка має верхню частину й нижню частину, а також камеру, в якій замикаються піймані гризуни, і вхідну частину, що сполучається з камерою й відходить від неї назовні. Вхідна частина має вхідний отвір, через який гризуни попадають у пастку, містить замикаючий механізм, розташований щонайменше частково всередині вхідної частини пастки на деякій відстані від її вхідного отвору, а також декілька блокуючих елементів, які відходять донизу від верхньої частини пастки у вхідній частині й розташовані на деякій відстані один від одного уздовж вхідної частини, для запобігання маніпуляцій зі замикаючим механізмом пастки гризунів, замкнених усередині пастки, у спробах вибратися назовні. Короткий опис креслень Нижче винахід більше докладно розглянутий з посиланням на прикладені креслення, на яких показане: 8 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 1А - вигляд у перспективі одного з варіантів пристрою для боротьби з гризунами у закритому положенні; на фіг. 1Б - вигляд перетину пристрою за фіг. 1А; на фіг. 2 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 1 у відкритому положенні; на фіг. 3 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 1; на фіг. 4 - вигляд попереду вертикальної проекції пристрою для боротьби з гризунами фіг. 1; на фіг. 5А - вигляд праворуч вертикальної проекції пристрою для боротьби з гризунами фіг. 1; на фіг. 5Б - збільшений вигляд частини фіг. 5А; на фіг. 6 - вигляд позаду вертикальної проекції пристрою для боротьби з гризунами фіг. 1; на фіг. 7 - вигляд знизу у плані пристрою для боротьби з гризунами фіг. 1; на фіг. 8 - вигляд праворуч вертикальної проекції пристрою для боротьби з гризунами фіг. 1 у відкритому положенні; на фіг. 9 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 8; на фіг. 10 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 8 з принадою, встановленою горизонтально; на фіг. 11 - вигляд праворуч вертикальної проекції пристрою для боротьби з гризунами з принадою, встановленою горизонтально; на фіг. 12 - вигляд ліворуч вертикальної проекції пристрою для боротьби з гризунами з принадою, встановленою горизонтально; на фіг. 13 - вигляд у перспективі, аналогічний вигляду на фіг. 10, що відрізняється вертикальним розташуванням принади у пристрої; на фіг. 14 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 13 у відкритому положенні; на фіг. 15 - вигляд перетину по лінії 15-15 фіг. 14; на фіг. 16 - збільшений вигляд частини фіг. 15; на фіг. 17 - вигляд у перспективі блоків принади, розташованих на опорному пристосуванні; на фіг. 18 - вигляд у перспективі защіпного капкана (мишоловка), який використовується у пристрої для боротьби з гризунами фіг. 1; на фіг. 19 - вигляд збоку капкана фіг. 18; на фіг. 20 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 1 з розташованим у ньому капканом фіг. 18; на фіг. 21 - вигляд перетину по лінії 21-21 фіг. 20; на фіг. 22 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 1 у відкритому положенні з розташованою у ній пасткою для піймання живих гризунів і принадою; на фіг. 23 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 22; на фіг. 24 - вигляд перетину по лінії 24-24 фіг. 23; на фіг. 25 - вигляд у перспективі пастки, встановлюваної у пристрої для боротьби з гризунами фіг. 23; на фіг. 26 - вигляд зверху у плані пастки фіг. 25; на фіг. 27 - вигляд попереду вертикальної проекції пастки фіг. 25; на фіг. 28 - вигляд перетину по лінії 28-28 фіг. 27, на якому ілюструється замикаючий механізм пастки з рампою; на фіг. 29 - вигляд перетину, аналогічний вигляду, наведеному на фіг. 28, зі замикаючим механізмом пастки, що містить поворотні дверцята; на фіг. 30 - вигляд перетину, аналогічний вигляду, наведеному на фіг. 28, зі замикаючим механізмом пастки, що містить воронку, яка звужується; на фіг. 31 - вигляд у перспективі поворотних дверцят фіг. 29; на фіг. 32 - вигляд у перспективі воронки, що звужується, фіг. 30; на фіг. 33 - вигляд у перспективі ключа, який використовується для відмикання кришки від основи пристрою для боротьби з гризунами фіг. 1; на фіг. 34 - вигляд перетину по лінії 34-34 фіг. 33, на якому ілюструється запірний механізм, який використовується для приєднання зі запиранням основи до кришки пристрою для боротьби з гризунами фіг. 1; на фіг. 35 - збільшений вигляд запірного механізму фіг. 34; на фіг. 36 - вигляд у перспективі ключа фіг. 33; на фіг. 37 - вигляд у перспективі ключа, взаємодіючого зі запірним механізмом (для наочності деякі частини пристрою не показані); на фіг. 38 - вигляд у перспективі іншого варіанта пристрою для боротьби з гризунами у 9 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритому положенні; на фіг. 38А - вигляд позаду вертикальної проекції пристрою фіг. 38; на фіг. 39 - вигляд зверху у плані пристрою фіг. 38; на фіг. 40 - вигляд праворуч вертикальної проекції пристрою фіг. 38; на фіг. 41 - вигляд у перспективі опорного пристосування для принади, яка використовується у пристрої для боротьби з гризунами фіг. 38; на фіг. 42 - вигляд у перспективі іншого варіанта опорного пристосування для принади, включаючи шпильку для принади; на фіг. 43 - вигляд праворуч вертикальної проекції шпильки для принади фіг. 42; на фіг. 44 - вигляд попереду вертикальної проекції шпильки для принади фіг. 42; на фіг. 45 - вигляд у перспективі опорного пристосування для принади фіг. 42, в якому використовується інший варіант шпильки для принади; на фіг. 46 - вигляд попереду вертикальної проекції шпильки для принади фіг. 45; на фіг. 47 - вигляд у перспективі опорного пристосування для принади фіг. 45 з блоками принади, надягнутими на шпильку; на фіг. 48 - вигляд у перспективі опорного пристосування для принади фіг. 42 і 45, без шпильки; на фіг. 49 - вигляд зверху опорного пристосування фіг. 48; на фіг. 50 - вигляд праворуч вертикальної проекції опорного пристосування фіг. 48; на фіг. 51 - вигляд позаду вертикальної проекції опорного пристосування фіг. 48; на фіг. 52 - вигляд у перспективі встановлювального компонента, який використовується у пристрої для боротьби з гризунами фіг. 38; на фіг. 53 - вигляд зверху у плані встановлювального компонента фіг. 52; на фіг. 54 - вигляд праворуч вертикальної проекції встановлювального компонента фіг. 52; на фіг. 55 - вигляд попереду вертикальної проекції встановлювального компонента фіг. 52; на фіг. 56 - вигляд у перспективі іншого варіанта пастки для піймання живих гризунів, який використовується у пристроях для боротьби з гризунами фіг. 1 і 38; на фіг. 57 - вигляд зверху у плані пастки фіг. 56; на фіг. 58 - вигляд попереду вертикальної проекції пастки фіг. 56; на фіг. 59 - вигляд перетину по лінії 59-59 фіг. 58; на фіг. 60 - вигляд у перспективі пастки фіг. 56 з іншим варіантом замикаючого механізму; на фіг. 61 - вигляд попереду вертикальної проекції пастки фіг. 60; на фіг. 62 - вигляд перетину по лінії 62-62 фіг. 61; на фіг. 63 - вигляд у перспективі пастки фіг. 56 з іншим варіантом замикаючого механізму; на фіг. 64 - вигляд попереду вертикальної проекції пастки фіг. 63; на фіг. 65 - вигляд перетину по лінії 65-65 фіг. 64; на фіг. 66 - вигляд у перспективі позаду пастки фіг. 56; на фіг. 67 - вигляд позаду вертикальної проекції пастки фіг. 56; на фіг. 68 - вигляд праворуч вертикальної проекції пастки фіг. 56; на фіг. 69 - вигляд у перспективі нижньої частини пастки фіг. 56; на фіг. 70 - вигляд зверху у плані пастки фіг. 56; на фіг. 71 - вигляд збоку вертикальної проекції пастки фіг. 56; на фіг. 72 - вигляд у перспективі іншого варіанта опорного пристосування для принади, яка використовується у пристрої для боротьби з гризунами фіг. 38 з блоками принади, показаними пунктирними лініями; на фіг. 73 - вигляд зверху у плані опорного пристосування для принади фіг. 72; на фіг. 74 - вигляд збоку вертикальної проекції опорного пристосування для принади фіг. 72; на фіг. 75 - вигляд у перспективі іншого варіанта опорного пристосування для принади, яка використовується у пристрої для боротьби з гризунами фіг. 38 з блоками принади, показаними пунктирними лініями; на фіг. 76 - вигляд зверху у плані опорного пристосування для принади фіг. 75; на фіг. 77 - вигляд збоку вертикальної проекції опорного пристосування для принади фіг. 75; на фіг. 78 - вигляд зверху у плані опорного пристосування для принади фіг. 75; на фіг. 79 - вигляд у перспективі третього варіанта пристрою для боротьби з гризунами, у закритому положенні; на фіг. 80 - вигляд попереду вертикальної проекції пристрою для боротьби з гризунами фіг. 79; на фіг. 81 - вигляд знизу у плані пристрою для боротьби з гризунами фіг. 79; на фіг. 82 - вигляд збоку вертикальної проекції пристрою для боротьби з гризунами фіг. 79; на фіг. 83 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 79; 10 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 84 - вигляд перетину по лінії 84-84 фіг. 80; на фіг. 85 - вигляд зверху у плані опорного пристосування для принади, яка використовується у пристрої для боротьби з гризунами фіг. 79; на фіг. 86 - вигляд у перспективі опорного пристосування для принади фіг. 85; на фіг. 87 - вигляд зверху у плані іншого варіанта опорного пристосування для принади, яка використовується у пристрої для боротьби з гризунами фіг. 79; на фіг. 88 - вигляд збоку вертикальної проекції опорного пристосування для принади фіг. 87; на фіг. 89 - вигляд у перспективі опорного пристосування для принади фіг. 87; на фіг. 90 - вигляд попереду вертикальної проекції пристрою для боротьби з гризунами фіг. 79, у відкритому положенні; на фіг. 91 - вигляд праворуч вертикальної проекції пристрою для боротьби з гризунами фіг. 90; на фіг. 92 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 90; на фіг. 93 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 90; на фіг. 94 - вигляд перетину по лінії 94-94 фіг. 82; на фіг. 95 - вигляд перетину по лінії 95-95 фіг. 94; на фіг. 96 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 79, у відкритому положенні; на фіг. 97 - вигляд перетину по лінії 97-97 фіг. 96; на фіг. 98 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 96; на фіг. 99 - вигляд перетину четвертого варіанта пристрою для боротьби з гризунами; на фіг. 100 - вигляд перетину по лінії 100-100 фіг. 99; на фіг. 101 - вигляд зверху у плані пристрою для боротьби з гризунами фіг. 99, у відкритому положенні; на фіг. 102 - вигляд перетину по лінії 102-102 фіг. 101; на фіг. 103 - вигляд у перспективі пристрою для боротьби з гризунами фіг. 99; на фіг. 104 - вигляд праворуч вертикальної проекції опорного пристосування для принади у формі дроту для установки блоків принади для використання у третьому або четвертому варіантах пристрою для боротьби з гризунами; на фіг. 105 - вигляд ліворуч вертикальної проекції опорного пристосування для принади фіг. 104; на фіг. 106 - вигляд позаду вертикальної проекції опорного пристосування для принади фіг. 104; на фіг. 107 - вигляд у перспективі опорного пристосування для принади фіг. 104. Докладний опис здійснення винаходу Як показано на кресленнях і, зокрема, на фіг. 1, в одному з варіантів здійснення винаходу система для боротьби з гризунами у загальному являє собою пристрій для боротьби з гризунами, зазначений посилальним номером 100, що має кожух, який охоплює внутрішній простір і має щонайменше один, переважно два, вхідних отвори 102, через які гризуни можуть попадати у внутрішній простір пристрою. Пристрій 100 для боротьби з гризунами має модульну конструкцію, в якій можна вибірково задавати різні конфігурації встановлюваних принад і/або пасток, як це буде описано нижче більше докладно. Пристрій 100 для боротьби з гризунами у загальному містить у собі основу 104 і кришку 106, які разом формують кожух пристрою, причому кришка 106 може бути приєднана до основи 104 з можливістю від'єднання й може переміщатися щодо неї між відкритим і закритим положеннями пристрою. У закритому положенні пристрою (фіг. 1) кришка 106 разом з основою 104 формують по суті закритий внутрішній простір, з вхідними отворами 102, розташованими на протилежних сторонах пристрою 100, і більше конкретно на протилежних сторонах кришки 106, як показано на фіг. 1. Відповідно до одного з кращих варіантів вхідні отвори 102 мають такі розміри й форму, щоб гризунам, які підійшли й заглядають всередину пристрою 100, було зручно у нього заходити. Кожний вхідний отвір 102 у розглянутому варіанті (див. фіг. 5А і 5Б) має у цілому форму однієї чверті кола або еліпса. Зокрема, вхідний отвір 102 має верхню частину 105, нижню частину 107, висоту H і ширину W, причому ширина отвору істотно більше в його нижній частині у порівнянні з верхньою частиною. Зокрема, ширина W вхідного отвору 102 поступово зменшується знизу нагору. Крім того, вхідний отвір 102 має максимальну ширину (тобто, місце, в якому ширина W отвору має найбільшу величину за висотою H) і максимальну висоту (тобто, місце, в якому висота отвору має найбільшу величину за його шириною), причому максимальна ширина отвору більше його максимальної висоти. Коли пристрій 100 для боротьби з гризунами перебуває у відкритому положенні (фіг. 2), 11 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 кришка 106 встановлюється щонайменше частково осторонь від основи для забезпечення доступу у внутрішній простір пристрою 100 для здійснення його технічного обслуговування, наприклад, для поповнення запасу принади, перевірки працездатності пристрою 100, установки й повторного взведення капканів, а також видалення сміття з пристрою 100. Основа 104 і кришка 106 можуть бути виготовлені з будь-яких матеріалів, переважно з пластмаси або іншого матеріалу, стійкого до дії погодних факторів. Наприклад, основа 104 і кришка 106 можуть бути сформовані литтям під тиском, що використовується для виготовлення частин з термопластичних або термореактивних пластмас. Однак необхідно розуміти, що основа 104 і кришка 106 можуть бути виготовлені з металу або інших придатних матеріалів, і що основа й кришка можуть бути виготовлені з різних матеріалів, без виходу за межі обсягу винаходу. Кришка 106 шарнірно приєднується до основи 104, наприклад, за допомогою нерозбірного поворотного шарніра 108 типу "living hinge", (або декількох таких шарнірів), в якому безперервна частина матеріалу, що становить одне ціле з кришкою й основою (як у розглянутих варіантах) формує шарнір, механічний шарнір або інші придатні конфігурації шарнірів для забезпечення шарнірного повороту кришки між відкритим і закритим положеннями пристрою, причому у будьякому положенні зберігається з'єднання кришки з основою для запобігання втрати кришки при технічному обслуговуванні пристрою 100 для боротьби з гризунами. Зрозуміло, що кришка 106 може бути прикріплена до основи 104 і іншим чином, і це буде залишатися у межах обсягу винаходу. Крім того, може використовуватися варіант, у якому кришка 106 може повністю відділятися від основи 104, що також буде у межах обсягу винаходу. У закритому положенні пристрою 100 для боротьби з гризунами кришка 106 і основа 104 утримуються разом (з можливістю від'єднання) за допомогою придатного запірного механізму 142, описаного нижче, для запобігання несанкціонованого або випадкового відкриття пристрою 100. Можуть використовуватися додаткові запірні механізми для втримання кришки 106 притиснутою до основи 104 у закритому положенні пристрою 100. У кращому варіанті кришка 106 містить бічні протилежні бічні стінки 110, які формують протилежні сторони пристрою 100 для боротьби з гризунами, передню стінку 136, що формує передню частину пристрою 100, і верхню стінку 137, що формує верхню частину пристрою 100. У розглянутому варіанті бічні стінки 110, верхня стінка 137 і передня стінка 136 кришки 106 разом формують у цілому одну четверту частину купола, хоча верхня стінка 137 робиться більше плоскою при підході до основи 104. Однак варто розуміти, що кришка 106 може мати й іншу форму без виходу за межі обсягу винаходу, і що в інших варіантах основа може формувати, замість кришки або додатково до неї, одну або декілька сторін пристрою 100 для боротьби з гризунами й/або його передню частину. Бічні стінки 110, верхня стінка 137 і передня стінка 136 кришки у розглянутому варіанті формуються як одне ціле, наприклад, вони можуть бути відлиті як одна частина. Однак одна або декілька цих стінок можуть бути сформовані як окремі частини й потім з'єднані одна з одною з використанням зварювання, приклеювання, прикріплення за допомогою кріпильних елементів або з використанням інших способів. Крім того, у деяких варіантах кришка 106 може бути влаштована таким чином, що вона буде мати три сторони (на відміну від чотирибічної кришки 106) і у цілому буде мати клинчасту форму. Як показано на фіг. 2, кришка 106 містить також внутрішні панелі 112 (більше широко, "систему перегородок"), які служать для поділу внутрішнього простору пристрою 100 для боротьби з гризунами на відповідні коридори для проходу гризунів. Ці внутрішні панелі 112 можуть бути відлиті разом із іншими компонентами кришки (наприклад, з верхньою стінкою 137, бічними стінками 110 і/або з передньою стінкою 136) або можуть бути сформовані окремо й приєднані до кришки з використанням приклеювання, зварювання, прикріплення за допомогою кріпильних елементів або з використанням інших способів. Як показано на вигляді зверху у плані фіг. 3, основа 104 і кришка 106 по суті мають однакову довжину й ширину, хоча й кришка 106, і основа 104 можуть мати трохи більшу або трохи меншу довжину або ширину, без виходу за межі обсягу винаходу. Як можна бачити на вигляді попереду вертикальної проекції фіг. 4 і вигляді збоку вертикальної проекції фіг. 5, висота пристрою 100 для боротьби з гризунами може змінюватися за його довжиною й/або шириною, причому висота зменшується при переході від верхньої стінки кришки 106 до передньої стінки й далі донизу до основи 104, до того місця, де кришка шарнірно з'єднана з основою. Такий похилий профіль кришки 106 поліпшує стік води, льоду або снігу зі зовнішньої поверхні кришки 106, у результаті чого вони не будуть застоюватися на пристрої 100 і/або не будуть попадати всередину цього пристрою. Як більше докладно показано на фіг. 7 і 8, основа 104 включає панель підлоги або нижню панель 114, що має периметр, зовнішню поверхню 120, яка (щонайменше частково) формує нижню частину кожуха й, відповідно, пристрою 100 для боротьби з гризунами, та його 12 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішню поверхню підлоги, за якою гризуни можуть переміщатися у внутрішньому просторі пристрою. Термін "нижня частина кожуха (і, відповідно, пристрою 100 для боротьби з гризунами)", як він використовується у даному описі, відноситься до частини або до частин кожуха, які входять у контакт із плоскою поверхнею, коли пристрій встановлений на цій поверхні. Таким чином, варто розуміти, що необов'язково вся зовнішня поверхня 120 нижньої панелі 114 опирається на таку плоску поверхню. В одному з варіантів основа 104 також має щонайменше одну стінку 116 (вказується у даному описі також як бічна або задня стінка, що відходить нагору), що відходить нагору щодо нижньої панелі 114 за частиною периметра нижньої панелі. Такий пристрій полегшує (коли всі внутрішні пастки витягнуті з кожуха) змітання сміття з підлоги кожуха, коли кришка 106 відкрита для проведення технічного обслуговування, наприклад, без необхідності дотягуватися всередину пристрою для видалення сміття або перевертати основу 104 пристрою 100 для боротьби з гризунами. Наприклад, в одному з варіантів довжина вертикальної стінки 116 по периметру така, що безперервна частина периметра, яка становить щонайменше 25 % нижньої панелі 114, не зайнята щонайменше однією вертикальною стінкою. В ілюстративному варіанті, представленому на фіг. 8, зазначена щонайменше одна вертикальна стінка являє собою вертикальну задню стінку основи (також формуючу задню частину кожуха й, відповідно, пристрою 100 для боротьби з гризунами), що проходить винятково по задній стороні панелі 114 підлоги. Однак варто розуміти, що стінка, яка відходить нагору від панелі 114 підлоги, може займати й більшу частину її периметра, причому може бути декілька таких вертикальних стінок. Наприклад, стінка (або стінки), що відходить нагору, може займати у цілому три сторони панелі 114 підлоги, і на одній стороні стінка, що відходить нагору, буде відсутньою, або ж на протилежних сторонах (наприклад, передній та задній, або на бічних сторонах) панелі підлоги можуть бути розташовані дві вертикальні стінки, без виходу за межі даного винаходу. Панель 114 підлоги й задня стінка 116, що відходить нагору, у розглянутому варіанті переважно формуються як одне ціле, наприклад, шляхом їхнього виливання у формі однієї частини, хоча ці компоненти можуть бути сформовані окремо й з'єднані з використанням будь-якого придатного способу з'єднання. В одному з кращих варіантів внутрішня поверхня 118 нижньої панелі 114 (наприклад, підлога кожуха) проходить з нахилом донизу від центральної зони внутрішньої поверхні у напрямку щонайменше протилежних бічних сторін кожуха (наприклад, у тих місцях, в яких бічні стінки кришки опираються на нижню панель). У розглянутому прикладі внутрішня поверхня 118 нижньої панелі 114 залишається порівняно плоскою, коли вона проходить від центральної зони у напрямку передньої частини пристрою 100. Однак обсяг винаходу охоплює також і варіанти, в яких щонайменше частина внутрішньої поверхні 118 нижньої панелі 114 може проходити з нахилом донизу від центральної зони у напрямку передньої частини кожуха (наприклад, у тих місцях, де передня стінка кришки опирається або шарнірно з'єднується з нижньою панеллю). Забезпечення такого нахилу внутрішньої поверхні 118 нижньої панелі 114 полегшує стік води з нижньої панелі й вихід її з пристрою 100 для боротьби з гризунами (якщо вода попадає всередину кожуха). В одному з варіантів нахил внутрішньої поверхні нижньої панелі 114 може бути досягнутий за рахунок зміни її товщини, причому у цьому випадку центральна зона нижньої панелі буде мати найбільшу товщину, і товщина буде поступово зменшуватися у напрямку периметра нижньої панелі. Однак нахил внутрішньої поверхні 118 може бути досягнутий не тільки зміною товщини нижньої частини, але й іншими способами, і всі ці інші способи охоплюються обсягом винаходу. Для додаткового поліпшення можливості стоку води й виходу її з пристрою 100 для боротьби з гризунами, у кришці й/або у нижній панелі 114 можуть формуватися невеликі щілини або вирізи (не показані) у тих місцях, де кришка 106 опирається по периметру на нижню панель 114. У той час як внутрішня поверхня 118 проходить з нахилом, і, відповідно, її піднесення над нижньою частиною кожуха пристрою 100 змінюється, в одному з варіантів вся внутрішня поверхня нижньої панелі 114 переважно має мінімальну висоту над нижньою частиною кожуха пристрою щонайменше приблизно 0,1 дюйма й більше переважно щонайменше приблизно 0,2 дюйма для запобігання надходження у пристрій води, що оточує його. У розглянутому варіанті нижня панель 114 має по периметру виступаючу крайку (спідницю) 115, висота якої відповідає кращій мінімальній величині висоти внутрішньої поверхні 118 нижньої панелі над нижньою частиною кожуха пристрою 100. Як показано на фіг. 8 і 12, нижня панель 114 забезпечена двома штифтами або виступами 122 (позиціонуючі елементи), що мають невелику висоту й відходять нагору біля периметра нижньої панелі у кожній з двох протилежних бічних сторін. Наприклад, у деяких варіантах 13 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 висота виступів 122 може бути 0,25 дюйма й менше. Відповідні позиціонуючі елементи, такі як стійки 125 (фіг. 14), прикріплені (більше переважно виконані як одне ціле) до внутрішньої поверхні кришки 106, причому у нижньому кінці кожної стійки є просвердлений отвір 124 для прийому одного з позиціонуючих виступів 122 при закритті кришки. Таким чином, коли кришка 106 закривається, позиціонуючі елементи (наприклад, стійки 125) опускаються на виступи 122. Виступи 122 сідають у гнізда отворів 124 відповідних стійок 125, коли кришка 106 повністю закривається. Таким чином, виступи 122 забезпечують стійкість кришки на основі, а саме, шляхом створення підвищеного опору вигинам бічних стінок 110 кришки (і, відповідно, пристрою 100) або іншим деформаціям, спрямованим усередину щодо нижньої панелі 114 основи 104. В одному з варіантів виступи 122 переважно мають досить малу висоту для полегшення підмітання підлоги кожуха (наприклад, внутрішньої поверхні 118 нижньої панелі 114) щіткою або іншим придатним пристосуванням для чищення з використанням одного безперервного руху, що починається від однієї з бічних сторін нижньої панелі, що триває на її внутрішній поверхні й, що закінчується на протилежній стороні нижньої панелі. Крім того, варто враховувати, що може використовуватися менша кількість виступів 122, або ж вони взагалі можуть бути виключені, без виходу за межі обсягу винаходу. Слід зазначити, що, таким чином, внутрішня поверхня 118 нижньої панелі 114 не має порушень її однорідності, які могли б заважати руху мітелки, щітки або іншого пристосування для чищення. Під терміном "порушення однорідності" у даному контексті розуміється вертикальний елемент, що відходить від внутрішньої поверхні 118 нижньої панелі 114 на висоту, що перевищує 1 см, і/або різка (наприклад, східчаста) зміна висоти (нагору або донизу) внутрішньої поверхні нижньої панелі на величину, що перевищує 1 см. У результаті полегшується вимітання сміття з нижньої панелі, оскільки такі порушення однорідності не будуть заважати пристосуванню для чищення, і у них не буде застрягати сміття. Як показано на фіг. 7, зовнішня (або нижня) поверхня 120 нижньої панелі 114 має ребра 126, що відходять у поздовжньому напрямку (наприклад, від передньої частини назад) і формують внутрішні канавки або канали (порожнини, у широкому змісті) між ребрами, а також додатковий внутрішній вільний простір. Після нанесення складу, що клеїть, на зовнішню поверхню 120 для прикріплення пристрою 100 для боротьби з гризунами й, зокрема, основи 104 до землі або до іншої монтажної поверхні, склад, що клеїть, легко затікає у канавки й інші вільні простори, у результаті чого поліпшується зчеплення між основою й монтажною поверхнею. Ребра 126 створюють додаткову поверхню для складу, що клеїть, а також забезпечують конструктивну твердість нижньої панелі 114 основи 104. У розглянутому варіанті порожнини (а саме, канавки й інші вільні простори між ребрами 126) закриті на їхніх кінцях біля периметра нижньої панелі 114 основи 104, тобто, у передній і задній частинах нижньої панелі, у результаті чого запобігається витікання складу, що клеїть, з-під основи й утруднюється влучення води й бруду під нижню панель основи. В інших варіантах можуть використовуватися інші конфігурації ребер 126. Наприклад, ребра 126 можуть відходити від задньої стінки 116 всередину, потім викривлятися й вертатися назад до задньої стінки 116, формуючи, таким чином, порожнини, які щонайменше частково мають криволінійну форму. В інших варіантах ребра 126 можуть бути згруповані в окремі блоки, що забезпечує більше широкий розподіл складу, що клеїть, який використовується для приклеювання пристрою 100 для боротьби з гризунами до землі або до монтажної поверхні. Крім того, щонайменше деякі з ребер 126 можуть проходити до периметра нижньої панелі 114 або проходити крізь нього (тобто, ребра мають відкриті кінці). Більше того, форми порожнин, формованих ребрами 126, можуть мінятися (наприклад, одна порожнина може мати прямокутну або витягнуту форму, у той час як інша порожнина може бути напівкруглою або круглою). В інших варіантах ребра 126 можуть також мати різні розміри, так що одна, дві або декілька порожнин можуть мати різні розміри, наприклад, одна порожнина або один канал може мати один розмір (наприклад, довжину, ширину й/або поперечний переріз), та інша порожнина або інший канал може мати більший розмір. Нижня панель 114 основи 104 також переважно виконується таким чином, щоб у ній були виділені певні місця 128, в яких при необхідності за допомогою свердла, пробійника або іншого придатного пристрою формуються отвори, що полегшують установку кожуха (і, відповідно, пристрою 100 для боротьби з гризунами) на монтажній поверхні. У ці отвори у нижній панелі 114 можуть бути введені відповідні кріпильні елементи (на фіг. 7 не показані), що проходять далі у монтажну поверхню, що пролягає нижче, для забезпечення додаткового або альтернативного кріплення основи 104 до монтажної поверхні. У розглянутому варіанті на зовнішній поверхні 120 нижньої панелі 114 формуються кільцеві ребра 129 ("напрямна структура", у більше широкому змісті) щонайменше для вказівки намічених зон 128 для монтажних отворів таким чином, щоб переважно вони оточували кожну таку зону. Кільцеві ребра 129 також підсилюють нижню 14 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 панель 114 у намічених зонах 128 розташування отворів і формують додатковий вільний простір для складу, що клеїть, який використовується для установки пристрою 100 для боротьби з гризунами на монтажній поверхні. У кожній наміченій зоні 128 для отворів може бути розташовано декілька концентричних кільцевих ребер 129. У розглянутому варіанті перше кільцеве ребро, що має перший діаметр, оточене другим кільцевим ребром, що має другий діаметр, який більше першого діаметра. Перші й друге кільцеві ребра перебувають на деякій відстані один від одного. Задня стінка 116, що відходить нагору, основи 104 переважно складається з декількох стінок, і, як показано на фіг. 7, 8 і 16, вона складається з двох стінок. Зокрема задня стінка 116 містить внутрішню панель 117, що частково формує внутрішній простір кожуха пристрою 100, і зовнішню панель 119, протилежну внутрішній панелі, так що між внутрішньою 117 і зовнішньою 119 панелями є проміжок або вільний простір 123. У кращому варіанті зовнішня 117 і внутрішня 119 панелі з'єднуються сполучною панеллю 121, виконаною у формі верхньої панелі й протилежних крайових панелей у розглянутому варіанті й по суті охоплює проміжок або відкритий простір між внутрішньою й зовнішньою панелями. Внутрішня 117 і/або зовнішня 119 панелі, і більше переважно обидві панелі, мають нижню крайку, і щонайменше частина цієї нижньої крайки, більше переважно вся крайка, перебуває на нижній частині кожуха пристрою 100 (наприклад, внутрішня й зовнішня панелі можуть разом закінчуватися на нижній частині кожуха). У кращому варіанті верхня панель задньої стінки 116 формує відносно плоску полицю ("верхній край", у більше широкому змісті) уздовж верхньої частини задньої стінки. Кришка 106 переважно має таку форму (наприклад, порівняно плоску) уздовж краю, де кришка закриває верхню частину задньої стінки, так що кришка плоско прилягає до полиці у закритому положенні пристрою 100 для боротьби з гризунами. Такий пристрій підвищує стійкість до можливості руйнування кришки 106 під дією спрямованої донизу сили, наприклад, коли хтось випадково наступає на пристрій 100 для боротьби з гризунами або упускає на нього важкий предмет. Як приклад, в одному з кращих варіантів плоска полиця, формована верхньою панеллю задньої стінки 116, має максимальну ширину від приблизно 0,5 см до приблизно 5,0 см. Однак варто розуміти, що ширина верхньої панелі й, відповідно, формованої полиці, може змінюватися за довжиною верхньої панелі. Необхідно також розуміти, що максимальна ширина верхньої панелі може виходити за межі вищевказаного діапазону, без виходу за межі обсягу винаходу. В особливо кращому варіанті, що найкраще ілюструється на фіг. 8 і 16, зовнішня панель 119 задньої стінки 116 містить верхню крайку, яка розташована трохи вище верхньої панелі (а також вище верхнього краю внутрішньої панелі 117), так щоб у закритому положенні пристрою 100 для боротьби з гризунами (див. фіг.5) край кришки 106 опирався на частину зовнішньої панелі, що проходить вище верхньої панелі, або щонайменше перебував поруч із нею, для запобігання можливості влучення пальців людини або інструментів між кришкою 106 і основою 104, у результаті чого може відбутися ненавмисне відкриття пристрою 100. Як це також можна бачити на фіг. 2, зовнішня панель 119 виходить також трохи за межі крайових панелей задньої стінки 116, коли кришка 106 має таку форму, що край кришки опирається на частину зовнішньої панелі, яка відходить назовні, або щонайменше перебуває поруч із нею. Задня стінка 116 (тобто, стінка основи 104, що відходить нагору), і більше переважно її верхня панель, і ще більше переважно верхня панель і крайові панелі в одному з варіантів, мають розташований у них жолобок (наприклад, канал) 135, що проходить щонайменше уздовж частини верхньої крайки, формованою верхньою панеллю. У розглянутому варіанті, наприклад, відповідний жолобок 135 проходить приблизно від поперечних сторін запірного механізму уздовж верхньої крайки, формованою верхньою панеллю, і донизу уздовж крайових панелей задньої стінки до того місця, в якому задня стінка з'єднується з нижньою панеллю 114. Такий пристрій жолобка 135 сприяє відводу води, що може попадати у пристрій 100 через запірний механізм або між кришкою 104 і задньою стінкою 116. Крім того, як показано на фіг. 10, кут на з'єднанні задньої стінки 116, що відходить нагору, (і більше переважно її внутрішньої панелі) з внутрішньою поверхнею 118 нижньої панелі 114 виконаний закругленим для додаткового поліпшення стікання води, що надходить у пристрій 100 для боротьби з гризунами, уздовж цього кута на сторони пристрою 100 для виходу з нього через вхідні отвори 102. В одному з особливо кращих варіантів використовується один або декілька дренажних отворів 127, розташованих у верхній панелі задньої стінки 116 і більше переважно уздовж жолобка 135 на деякій відстані один від одного, для поліпшення відводу води зі задньої стінки між внутрішньою й зовнішньою панелями задньої стінки (тобто, з внутрішнього простору кожуха). Як можна бачити на фіг 2, 6 і 8, вертикальна задня стінка 116 основи 104 і більше 15 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважно зовнішня панель 119 задньої стінки у багатошаровій конструкції розглянутого варіанта, може містити щонайменше один, або більше переважно два або більше, монтажних отворів 130, віддалених від вхідних отворів 102 для гризунів. Як показано на фіг. 6, в одному з варіантів зовнішня панель 119 має два монтажних отвори 130, рознесених на деяку відстань один від одного й вирівняних по горизонталі. Однак варто розуміти, що два монтажних отвори 130 можуть бути розташовані й по вертикалі (тобто, один над іншим), і таке розташування буде у межах обсягу даного винаходу. Забезпечення щонайменше двох монтажних отворів 130 дозволяє використовувати кріпильні пристрої типу ремінця або канатика для прикріплення основи 104 до монтажної поверхні, такої як стійка, рейка або сітка огорожі. В одному з кращих варіантів до зовнішньої панелі 119 задньої стінки 116 на кожному монтажному отворі 130 приєднана знімна кришка 131. Така знімна кришка 131 може бути знята зі зовнішньої панелі 119, щоб відкрити один із монтажних отворів 130. У більше кращому варіанті знімна кришка 131 може являти собою кришку, що руйнується, таку як пластина, що розламується. Однак варто розуміти, що кришки 131 можуть не використовуватися, так що монтажні отвори 130 будуть постійно відкриті. Задня стінка 116 основи 104 містить внутрішню панель 117 або поверхню, забезпечену подовженими, що проходять по вертикалі вирізами 132. Вирізи 132 рознесені у поперечному напрямку на деяку відстань один від одного за внутрішньою поверхнею задньої стінки 116 і можуть мати однакову довжину, однак у кращих варіантах у них різні довжини. Кожний з вирізів 132 відкритий у верхній частині задньої стінки 116 і проходить донизу до зони, що перебуває між верхньою й нижньою частинами задньої стінки (для вкорочених вирізів) або практично до нижньої частини задньої стінки (наприклад, закінчується безпосередньо над внутрішньою поверхнею нижньої панелі, для більше довгих вирізів). Як показано на фіг. 2, внутрішні панелі 112 (тобто, система внутрішніх перегородок), що перебувають на кришці 106, переважно мають такі розміри, щоб їхні краї опиралися на внутрішню поверхню 118 нижньої панелі 114 основи 104 або перебували від неї у безпосередній близькості, коли кришка закрита. Таким чином, ці внутрішні панелі 112 забезпечують додаткову міцність кришки відносно сили, що діє на кришку зверху донизу. Внутрішні панелі 112 також розділяють внутрішній простір кожуха на центральну камеру 138 з принадою (наприклад, над центральною зоною внутрішньої поверхні 118 нижньої панелі 114) і два криволінійних проходи 103, які щонайменше частково формуються внутрішніми панелями. Кожний з цих проходів 103 тягнеться від відповідного вхідного отвору 102 і веде у камеру 138 з принадою. Прохід у камеру 138 з принадою також формується щонайменше частково внутрішніми панелями 112. Зокрема, у розглянутому варіанті проходи 103 формуються внутрішніми панелями 112 і кришкою 106. Проходи 103 разом формують один наскрізний прохід 109, що тягнеться від одного вхідного отвору 102, що перебуває з однієї сторони пристрою 100, повз камеру 138 з принадою й виходить у протилежний вхідний отвір 102. Прохід 109 змушує гризунів, що ввійшли у вхідний отвір 102 пристрою 100 для боротьби з гризунами, рухатися по звивистому шляху всередині пристрою 100 між вхідними отворами 102. Центральна камера 138 з принадою переважно формується частково внутрішніми панелями 112 і частково внутрішньою панеллю 117 задньої стінки 116. Всередині центральної камери 138 з принадою може бути встановлена придатна пастка й/або один або декілька блоків принади, причому внутрішні панелі 112 обмежують доступ у камеру 138 з принадою, оскільки відсутній прямий доступ у камеру 138 від вхідних отворів 102 пристрою 100. Таким чином, коли кришка закрита, то тварини, для яких пристрій 100 не призначений (наприклад, собаки або кішки) або сторонні люди (наприклад, діти) не зможуть одержати доступ у центральну камеру 138 через вхідні отвори 102. В одному з кращих варіантів внутрішні панелі 112 мають один або декілька наскрізних отворів 141, які у найбільше кращому варіанті вирівняні за напрямком із одним із вхідних отворів 102, як показано на фіг. 5. У розглянутому варіанті один або декілька наскрізних отворів 141 являють собою декілька подовжених, що проходять вертикально щілин 143 у внутрішніх панелях 112, які формують декілька планок або перегородок 140, вирівняних за напрямком із вхідними отворами 102. Вираження "вирівняні за напрямком " у даному описі розуміється у тому розумінні, що щілини 143 перебувають на прямій лінії входу через вхідний отвір 102, який проходить через центр цього вхідного отвору 102. Щілини 143 переважно мають досить великі розміри, що забезпечують проходження світла всередину пристрою 100 для боротьби з гризунами, і у той же час досить малі у порівнянні з вхідними отворами 102, так щоб гризуни не могли пробратися через ці щілини 143. У розглянутому варіанті, в якому пристрій 100 для боротьби з гризунами має з боків два протилежних вхідних отвори 102, щілини 143 також забезпечують проходження світла через весь пристрій 100, так щоб гризун міг бачити 16 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішність пристрою через вхідні отвори 102. Щілини 143 також забезпечують сполучення між проходами й центральною камерою 138 з принадою, так щоб гризун зовні міг краще пронюхати (завдяки потоку повітря через пристрій 100 боротьби з гризунами) принаду у камері 138, а також після входу у пристрій, коли гризун пробирається по проходу 103. Зрозуміло, що на подовженій ділянці проходу 103 від вхідного отвору 102 до входу у камеру 138 з принадою можуть бути забезпечені додаткові наскрізні отвори. Також зрозуміло, що наскрізні отвори 141 можуть мати іншу форму, наприклад, це можуть бути перфорації, отвори або інші придатні отвори, які можуть доходити (а можуть і не доходити) до нижньої крайки внутрішніх панелей 112. Внутрішні панелі 112 також можуть мати куточки 113 (див. фіг. 2) або ребра у тих місцях, де внутрішні панелі 112 з'єднуються з кришкою 106 для забезпечення додаткової міцності й твердості кришки й внутрішніх панелей 112. Після того як гризун проникає у пристрій 100 через один із вхідних отворів 102 і пробирається по проходу 109, він може ввійти у центральну камеру 138 з принадою через вхід, сформований внутрішніми панелями 112. В одному з найбільше кращих варіантів висота камери 138 з принадою (тобто, відстань по вертикалі від внутрішньої поверхні нижньої панелі 114 основи 104 до внутрішньої поверхні верхньої стінки 137 кришки 106) достатня для того, щоб гризун зміг проковтнути принаду у звичайному вертикальному положенні сидячи, типовому для гризунів. Наприклад, у той час як висота камери 138 з принадою в одному з варіантів може бути змінною через нахил кришки 106, максимальна висота камери 138 у кращому варіанті становить приблизно 5,7 дюйма. Хоча це й не показано на кресленнях, у деяких варіантах щонайменше частина внутрішньої поверхні 118 нижньої панелі 114 кожуха пристрою 100 (тобто, підлога кожуха) може виконаний з деякою текстурою для збільшення тертя, що полегшує пересування гризунів за поверхнею підлоги. Текстура може бути виконана на внутрішній поверхні при виготовленні нижньої панелі 114 (становить одне ціле з нею) або наноситься на внутрішню поверхню. Наприклад, в одному з кращих варіантів текстура поверхні може являти собою безліч подовжених жолобків і/або безліч подовжених горбків, сформованих на внутрішній поверхні 118 нижньої панелі 114 основи 104. Більше переважно такі жолобки й/або горбки можуть бути на всій або на частині внутрішньої поверхні 118 нижньої панелі 114 з вирівнюванням за напрямком із вхідними отворами 102 кожуха пристрою 100, наприклад, у поперечному напрямку, як у розглянутому варіанті. Оскільки гризуни, що входять всередину кожуха пристрою 100 через один із вхідних отворів 102, будуть рухатися за одним із проходів у напрямку передньої частини пристрою, то таке розташування жолобків і/або горбків, що проходять поперек напрямку, в якому рухаються гризуни у проході, забезпечує додаткове тертя, що полегшує просування звірків. Варто мати на увазі, що не вся внутрішня поверхня 118 може бути текстурованою, і такий варіант також буде перебувати у межах обсягу даного винаходу. Наприклад, в одному з варіантів може бути текстурована тільки поверхня підлоги у проходах, що ведуть від вхідних отворів 102 до входу у камеру 138 з принадою, у той час як внутрішня поверхня 118 нижньої панелі всередині камери з принадою може в основному не мати такої текстури. Також варто розуміти, що може використовуватися й інше текстурування, відмінне від подовжених жолобків і/або горбків, на додаток до них або замість них. Наприклад, у межах обсягу даного винаходу може використовуватися накатка, лунки й/або дискретні горбки, зернистий матеріал, наплавлений на нижню панель або приклеєний до її нижньої поверхні, або інші види текстурування. Як показано на фіг. 33-37, запірний механізм 142 забезпечує замкове з'єднання кришки 106 і основи 104 з можливістю відмикання у закритому положенні пристрою 100 для боротьби з гризунами, запобігаючи несанкціонованому або випадковому відкриттю пристрою. У найбільше кращому варіанті запірний механізм 142, основа 104 і кришка 106 виконані таким чином, що запірний механізм практично недоступний зовні пристрою 100 для запобігання влучення всередину пристрою 100 дощу й снігу через цей механізм. Запірний механізм 142 містить запірну частину 148, що має у цілому U-подібну форму, з пружними вертикальними елементами 149, що закінчуються відповідними запірними гачками 151 ("запірними елементами", у більше широкому змісті). Запірна частина 148 може бути з'єднана з частиною кришки 106 або частиною основи 104. Запірні гачки 151 мають щонайменше один виріз, що забезпечує захоплення вертикальних елементів 149. Ці вертикальні елементи 149 також пружно зміщаються назовні. Запірна частина 148 має опорні елементи 153, що відходять від неї донизу, прикріплені до задньої стінки 116 основи таким чином, що запірна частина 148 проходить вертикально всередині пристрою 100 для боротьби з гризунами. На нижній стороні кришки 106 сформовані відповідні засувки 150, що відходять донизу для захоплення зі защіпуванням гачків запірної частини, коли кришка закрита, для запирання кришки у закритому положенні пристрою 100 з 17 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливістю відмикання. В іншому варіанті запірна частина може бути прикріплена до кришки 106, а засувки 150 у цьому випадку прикріплюються до задньої стінки 116, без виходу за межі даного винаходу. В одному з варіантів запірний механізм 142 розташований над отвором у верхній панелі задньої стінки 116 основи 104. Таким чином, вода, що попадає у запірний механізм 142 через кришку 106, направляється в отвори й далі донизу всередині задньої стінки від замикаючого механізму (і, відповідно, не попадає всередину кожуха й особливо у камеру 138 з принадою). Для відмикання запірного механізму 142 використовується ключ 152 (фіг. 36) ("інструмент", у більше широкому змісті) із двома поперечно рознесеними зубцями 162 ("вставна частина", у більше широкому змісті), який вставляють у дві замкові щілини 154 (фіг. 4) ("отвори", у більше широкому змісті) у кришці 106 для взаємодії з вертикальними елементами 149 запірної частини 148, як показано на фіг. 35. Замкові щілини 154 спрямовані у цілому по вертикалі ("перший напрямок"). Рознесені зубці обтискають поперечно рознесені вертикальні елементи 149 і зрушують гачки 151 запірної частини 148 у напрямку один до одного, відводячи їх від засувок 150, у результаті чого кришка 106 може бути відкрита. Ручка 164 ключа 152 переважно відходить під деяким кутом щодо зубців, так що вона не притискається до кришки (тобто, вона відходить від кришки під кутом, величина якого може перебувати у діапазоні від 10 градусів до 60 градусів), коли зубці вводять у замкові щілини 154, як це показано на фіг. 33, для зручності втримання ручки у процесі відмикання й відкриття кришки. Як показано на фіг. 4 і 33, кришка 106 переважно має напрямний канал 144, сформований в її зовнішній поверхні для напрямку ключа 152 і особливо його зубців у замкові щілини 154. В одному з варіантів напрямний канал має ширину, що забезпечує ковзання з натягом зубців ключа 152 у цьому каналі, тобто, максимальна ширина напрямного каналу 144 переважно не перевищує максимальну ширину ключа 152 і більше переважно менше максимальної ширини ключа 152. Відносно щільна посадка ключа 152 всередині напрямного каналу 144 і запірного механізму 142 (у сполученні з вигнутою ручкою) дозволяє використовувати ключ 152 (пристосування) як ручку для підняття кришки 106 у закрите положення пристрою 100. Напрямний канал 144 також має крайову ділянку ("ближній кінець"), що перебуває поруч щонайменше з однією замковою щілиною 154, і вхідна ділянка ("далекий кінець"), що перебуває на деякій відстані від крайової ділянки. Напрямний канал 144 має першу глибину на крайовій (ближній) ділянці й другій глибині на вхідній ділянці, яка істотно менше першої глибини (наприклад, глибина напрямного каналу збільшується при його наближенні до замкових щілин 154). При використанні ключа його зубці притискають до кришки всередині каналу 144, на вхідному кінці напрямного каналу або біля нього, і потім уводять з ковзанням у канал, так що сторони каналу відповідним чином сполучають зубці ключа з замковими щілинами 154 для точного введення зубів у замкові щілини. У кращому варіанті напрямний канал 144 формується у кришці 106 таким чином, щоб він щонайменше частково був спрямований по горизонталі (у той час як замкові щілини 154 орієнтовані вертикально), і у найбільше кращому варіанті канал має нахил донизу вбік від замкових щілин 154 для напрямку води, що попадає на кришку, вбік від замкових щілин 154, і, таким чином, запобігається влучення вологи у замкові щілини. Крім того, кришка 106 забезпечена захисною панеллю 146 ("плоска кришка"), яка розташована над замковими щілинами 154 і проходить щонайменше над частиною кожної зі щілин, і більше переважно закриваючої їх повністю. У розглянутому варіанті захисна кришка 146 розташована на деякій відстані від напрямного каналу 144 біля її крайової ділянки й проходить у цілому у горизонтальному напрямку. При такій орієнтації напрямок захисної панелі 146 відрізняється від напрямку замкових щілин, так що вони по суті закриті від безпосереднього контакту з падаючою дощовою вологою й снігом, і захисна панель 146 запобігає влученню у кожух води, що потрапила на кришку 106 або на основу 104. Однак варто розуміти, що захисна панель 146 може мати форму, яка відрізняється від форми, показаної на кресленнях, без виходу за межі обсягу даного винаходу. Для додаткового напрямку води (наприклад, дощової води), а також для полегшення відкриття кришки 106, що при цьому залишається шарнірно з'єднаною з основою 104, шарнір має вісь обертання, яка розташована на кожусі пристрою 100 вище нижньої частини кожуха, як показано, наприклад, на фіг. 8. У більше кращому варіанті вісь обертання розташована на кожусі пристрою 100 вище внутрішньої поверхні 118 нижньої частини або панелі 114 підлоги основи 104. В одному з кращих варіантів вісь обертання розташована на кожусі пристрою 100 вище внутрішньої поверхні 128 нижньої частини або панелі 114 підлоги основи 104, і різниця висот перебуває у діапазоні від приблизно 2,5 мм до приблизно 25 мм. Як показано на фіг. 8, вісь обертання розташована істотно нижче верхнього краю задньої стінки 116 основи 104, так 18 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 що вона ближче за висотою до внутрішньої поверхні 118 нижньої частини або панелі 114 підлоги, ніж до верхнього краю задньої стінки основи. Як показано на фіг. 10 і 13, принада у формі блоків 156 принади розташована всередині камери 138 з принадою, більше переважно ближче до задньої частини камери з принадою, поруч із задньою стінкою основи 104. На ринку є самі різні типи принад, базові склади й принципи дії яких добре відомі фахівцям. Такі принади можуть містити тільки атрактанти для гризунів, а інші принади замість атрактантів, або додатково до них, можуть містити одну або декілька отрут, призначених для вмертвіння гризунів. Всередині пристрою 100 для боротьби з гризунами використовуються придатні опорні пристосування 153 для принади, які забезпечують утримання принади у потрібному місці камери 138, і більше переважно для втримання такої принади на деякій висоті над підлогою кожуха (наприклад, вище внутрішньої поверхні 118 нижньої панелі 114). У розглянутому варіанті декілька блоків 156 принади надягнуті на "шампур" (шпильку) 160 або на дротову опору, що, у свою чергу, підтримується опорами принади у горизонтальному напрямку. Дротова шпилька 160 проходить через отвори у блоках 156 принад, розташовані у цих блоках по центру, хоча даний винахід охоплює й такі варіанти, в яких отвори можуть бути розташовані не по центру блоків. Також варто розуміти, що форма принади може відрізнятися від форми блоку або куба, показаної на кресленнях, без виходу за межі обсягу даного винаходу. Шпилька 160 має такі розміри, щоб вона проходила у поздовжньому напрямку з виходом за протилежні кінці ряду блоків 156 принади. Зокрема, один кінець шпильки 160 має форму петлі або вушка, призначення якого стане зрозумілим нижче, у той час як протилежний кінець шпильки залишається по суті прямолінійним. Як показано на фіг. 10, пристрій 100 для боротьби з гризунами, і зокрема задня стінка 116 і опори 158 для принади, має таку форму, що опори для принади можуть підтримувати декілька шпильок, що проходять у горизонтальному напрямку, з блоками принади, розташованими горизонтальними рядами. Більше конкретно, у розглянутому варіанті опори 158 для принади, що підтримують блоки принади, розташовані по горизонталі, містять два елементи 153, 155 рамки (фіг. 10-12), кожний з яких має встановлювальний кінець, що проходить вертикально всередині відповідних вирізів 132 у задній стінці 116 основи 104. У більше кращому варіанті введення встановлювального кінця елемента 153, 155 рамки у виріз 132 і переміщення з ковзанням встановлювального кінця (разом із іншими елементами рамки) донизу до нижньої частини вирізу забезпечує приєднання елемента рамки до задньої стінки 116 основи 104 з можливістю зняття. Зокрема, для елементів 153, 155 рамки, які використовуються як опори 158 для принади, що втримують ряди блоків принади у горизонтальному напрямку, використовуються більше короткі вирізи 132 у задній стінці. У розглянутому варіанті це пари зовнішніх укорочених вирізів 132, однак може використовуватися будь-яка комбінація вкорочених вирізів 132 для втримання рядів блоків принади у горизонтальному напрямку, залежно від необхідної довжини рядів блоків принади й розмірів шпильок 160. Один елемент 155 рамки (фіг. 11) відходить від свого встановлювального кінця (тобто, убік від задньої стінки основи й у камеру 138 з принадою) і у цілому має U-подібну форму, відкриту на її верхньому кінці 157 для установки прямолінійних кінців шпильок 160. Інший елемент 153 рамки (фіг. 12) відходить від свого встановлювального кінця 159 і закінчується вертикальною стійкою, на яку надіваються вушка шпильок 160. Таким чином, елементи 153 і 155 рамки взаємодіють для установки й утримання у потрібному положенні шпильок 160 і, відповідно, рядів блоків 156 принади, що проходять у горизонтальному напрямку. Обсяг даного винаходу охоплює також варіанти, в яких шпильки 160 можуть мати два прямолінійних кінці, що виходять з протилежних кінців кожного ряду блоків 156 принади, а обидва елементи 153 і 155 рамки можуть мати U-подібну форму. У найбільше кращому варіанті елементи 153 і 155 рамки мають таку форму, щоб вони підтримували самий нижній ряд блоків принади на деякій відстані від внутрішньої поверхні нижньої панелі 114 основи 104 (тобто, над підлогою пристрою 100 для боротьби з гризунами) для запобігання влучення на блоки принади води, що стікає за внутрішньою поверхнею нижньої панелі. В інших варіантах один або декілька рядів блоків 156 принади можуть проходити по вертикалі, як показано на фіг. 13-17. У кращих варіантах опорні пристосування 158 для принади містять елемент 153 рамки (наприклад, дротовий елемент у розглянутих варіантах), що має встановлювальний кінець 159, який можна вставити зверху у виріз 132 у задній стінці 116 основи 104 і перемістити донизу з ковзанням до нижньої частини вирізу для приєднання опори 158 для принади до задньої стінки з можливістю зняття. Кожний елемент 153 відходить назовні від встановлювального кінця 159 (тобто, убік від задньої стінки 116 панелі основи 104) і закінчується вертикальною стійкою, на якій утримуються блоки 156 принади. Таким чином, у цих 19 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантах відпадає необхідність у шпильках 160 (фіг.10). Якщо використовуються вертикальні ряди блоків принади, то кожний виріз 132 забезпечує підтримку одного ряду блоків принади. У розглянутому варіанті з вертикальними рядами блоків принади використовуються більше довгі вирізи 132 у задній стінці 116. Варто розуміти, що у межах обсягу даного винаходу може використовуватися будь-яка кількість більше довгих вирізів 132 для підтримки вертикальних рядів блоків принади. У найбільше кращому варіанті елементи 153 мають таку форму, щоб вони підтримували вертикальні ряди блоків принади на деякій відстані від внутрішньої поверхні 118 нижньої панелі 114 основи 104 (тобто, над підлогою пристрою 100 для боротьби з гризунами) для запобігання влучення на блоки принади води, що стікає за внутрішньою поверхнею нижньої панелі. Варто також розуміти, що забезпечення декількох вирізів 132 (більше коротких і більше довгих) уздовж задньої стінки основи 104 дозволяє формувати різні комбінації горизонтальних і вертикальних рядів блоків принади. Наприклад, один або декілька горизонтальних рядів блоків принади можуть підтримуватися придатними елементами 153 рамки, встановленими у двох внутрішніх, більше коротких вирізах, а у зовнішніх, більше довгих, вирізах можуть бути встановлені відповідні елементи 153 рамки, що підтримують додаткові вертикальні ряди блоків принади. На фіг. 18 представлений вигляд защіпного капкана 170 (наприклад, що має форму звичайної мишоловки), який може бути встановлений у камері для принади модульного пристрою 100 для боротьби з гризунами. Защіпний капкан 170, показаний на фіг. 18, по конструкції аналогічний одній з моделей мишоловок компанії Kness Manufacturing Company, Inc., м. Албія, штат Айова, США. У такому варіанті пристрою 100 боротьби з гризунами блоки 156 принади можуть утримуватися на задній стінці основи 104, як це вказувалося вище, або ж принада може бути встановлена відомим чином у защіпному капкані 170, а блоки принади при цьому не використовуються. В іншому варіанті блоки 156 принади можуть утримуватися з будьякої сторони защіпного капкана 170. В одному найбільше кращому варіанті защіпний капкан 170 може бути встановлений і орієнтований у камері 138 принади з частиною спускового механізму, що проходить через вхід у камеру з принадою у зовнішній прохід за межами камери з принадою (найкраще показано на фіг. 20 і 21). У цьому випадку принада може бути встановлена на капкані 170 (або на задній стінці 116, як у попередніх варіантах), щоб гризун міг учути і у деяких випадках побачити принаду через наскрізні отвори, сформовані у внутрішніх панелях 112. Коли гризун пробирається по проходу у пошуках принади, він може зачепити спусковий механізм защіпного капкана. Зокрема, гризун не має можливості пробратися по внутрішньому проходу до протилежного вхідного отвору 102, минаючи спусковий механізм защіпного капкана. У той час як приклад защіпного капкана 170 представлений на фіг. 18 і 19, варто розуміти, що у межах обсягу винаходу можуть використовуватися й інші придатні конструкції капканів. У пристрої 100 для боротьби з гризунами використовується горизонтальна рамка 172 ("пристосування для установки капкана", у більше широкому змісті), така як дротова рамка або інша придатна рамка, кріплення якої всередині пристрою 100 аналогічно кріпленню опор 158, які використовуються для втримання принади (фіг.13-17). Це поліпшує можливості зміни конфігурації пристрою 100 для боротьби з гризунами для введення у нього защіпного капкана 170. Горизонтальна рамка 172 забезпечена сполучними елементами, що розташовані на деякій відстані один від одного й мають таку форму, що дозволяє встановлювати їх у прорізі 132 на задній стінці 116 для рознімного з'єднання горизонтальної рамки з основою. Крім того, сполучні елементи й прорізи 132 виконані таким чином, щоб забезпечувалося переміщення з ковзанням сполучних елементів усередині прорізів. У розглянутому варіанті горизонтальна рамка 172 формує замкнутий контур із центральним прорізом, що збігається з периметром основи 174 защіпного капкана 170 для установки його всередині рамки з невеликими зазорами, у результаті чого рамка втримує защіпний капкан від ковзання або іншого переміщення всередині пристрою 100 для боротьби з гризунами. В інших варіантах защіпний капкан 170 може бути зафіксований або прикріплений до рамки 172 з можливістю демонтажу з використанням придатних кріпильних елементів або складів, що клеять. В інших варіантах основа 174 защіпного капкана може мати поглиблення, сформоване за його периметром. У цьому випадку рамка 172 може входити у таке поглиблення для втримання защіпного капкана всередині пристрою 100 для боротьби з гризунами. Модульна конструкція пристрою 100 для боротьби з гризунами дозволяє також використовувати у ньому замість защіпного капкана 170 (фіг. 20) пастку для піймання живих гризунів, хоча й не виключається використання пастки на додаток до капкана. Пастка забезпечує піймання гризуна, звичайно мишу, без використання отрут або без негайного вмертвіння звірка. Один із придатних варіантів пастки, що може використовуватися всередині 20 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрою 100 для боротьби з гризунами, показаний на фіг. 22-24, де пастка у цілому зазначена посилальним номером 200. Однак варто розуміти, що у межах обсягу даного винаходу всередині пристрою для боротьби з гризунами можуть використовуватися також і інші конструкції пасток. Крім того, пастка 100 може бути витягнута з пристрою 100, коли він відкритий для виконання його технічного обслуговування (чищення). Розглянута пастка 200 (найкраще показана на фіг. 22) має розширену камеру 201, форма й розміри якої дозволяють встановити її всередині камери 138 з принадою пристрою 100 для боротьби з гризунами, і звужену вхідну (впускну) частину 203, що відходить від камери. Хоча це не видно на кресленнях, вхідна частина 203 може також проходити частково у камеру, так що гризуни виходять з вхідної частини у камеру більшою мірою по центру у внутрішньому просторі камери 201 пастки 200. Пастка 200 переважно має передню частину, розташовану поруч із вхідною частиною 203 або містить її, і задню частину, протилежну передній частині. Таким чином, у пастці 200, розташованій всередині кожуха пристрою 100 для боротьби з гризунами, її вхідна частина 203 може проходити щонайменше до входу у камеру 138 з принадою або у деяких варіантах виходити через цей вхід у прохід 109, за яким гризуни направляються всередині пристрою 100. У вхідній частині 203 пастки 200 формуються щонайменше один вхідний отвір 202, і більше переважно два таких отвори, через які гризуни, такі як миші, можуть проникати всередину пастки у місцях, які просторово віддалені від вхідних отворів 102 пристрою 100. Вхідні отвори 202 звичайно розташовані на деякій відстані навпроти один одного. Ці вхідні отвори 202 не сполучені за напрямком із кожним із вхідних отворів 102 пристрою 100. Більше того, два вхідні отвори 202 можуть бути розташовані таким чином, щоб один вхідний отвір був відкритий у першу частину 103 проходу 109 (описувався вище), у той час як інший вхідний отвір був відкритий у другу частину проходу. В одному з варіантів пастка 200 розташована й утримується у потрібному положенні всередині пристрою 100 для боротьби з гризунами за допомогою позиціонуючих елементів 204, розташованих на зовнішній поверхні пастки 200 уздовж сторін частини 201 камери або більше переважно виконаних з ними як одне ціле. Ці позиціонуючі елементи 204 притискаються до внутрішніх панелей 112, які відходять від кришки 106, коли кришка закрита, для забезпечення стійкості й опори для пастки 200, щоб вона не рухалася всередині кожуха пристрою 100. Взаємодія між позиціонуючими елементами 204 і внутрішніми панелями також підвищує конструктивну твердість кришки 106 і особливо зовнішніх панелей. Додатково до позиціонуючих елементів 204, або замість них пастка 200, може містити напрямні ребра 206 ("сполучні виступи", у більше широкому змісті), які можна бачити на фіг. 25 і 26, прикріплені до задньої поверхні пастки. Ці напрямні ребра 206 виконані таким чином, щоб вони могли входити у відповідні прорізи 132 через їх відкриті верхні кінці у задній стінці основи 104 для приєднання пастки, з можливістю від'єднання, до основи кожуха пристрою 100 для боротьби з гризунами й для точного позиціонування пастки всередині камери 138 з принадою пристрою 100. Таким чином, напрямні ребра 206 і прорізи 132 задньої стінки 116 формують сполучні елементи для з'єднання пастки з основою кожуха пристрою 100. Варто розуміти, що в інших варіантах придатні прорізи можуть забезпечуватися на пастці 200, у той час як напрямні ребра 206 (сполучні виступи) будуть розташовані на задній стінці 116 основи 104 для з'єднання пастки з основою. Всередині пастки 200 можуть використовуватися різні придатні взаємозамінні замикаючі механізми, зокрема, у вхідній частині 203 пастки, для запирання гризунів усередині камери 201 пастки. Такі замикаючі механізми можуть встановлюватися всередині пастки для заміни вже наявного у ній механізму. Наприклад, в одному з варіантів як внутрішній замикаючий механізм пастки може використовуватися механізм 210 з похилою пластиною (рампою), як показано на фіг. 27 і 28. Замикаючий механізм 210 містить рампу 212, що проходить у поздовжньому напрямку всередині вхідної частини 203 пастки 200 і має вхідний кінець біля вхідних отворів 202 пастки й вихідний кінець біля камери 201 пастки. Рампа прикріплена до підлоги пастки з можливістю повороту. З рампою 212 з'єднані дверцята 214 пастки з можливістю повороту, як правило, біля вхідного кінця рампи з використанням придатного штифта 216 поворотного шарніра. Для зсуву рампи у положення, в якому вона має позитивний нахил (підйом), як показано на фіг. 28, використовується пружина, вантаж або інший засіб, причому вхідний кінець рампи перебуває біля самої підлоги пастки 200. У цьому положенні дверцята пастки практично притискаються до рампи, і гризун, що входить у пастку, піднімається за рампою й переходить при цьому через дверцята пастки. Після того як гризун пройде дверцята 214, його вага змушує рампу 212 повертатися (тобто, вихідний кінець опускається). При цьому повороті рампи 212 її вхідний кінець буде підніматися, 21 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 змушуючи дверцята 214 пастки повертатися навколо штифта 216, у результаті чого вона займає вертикальне положення (на фіг.28 не показане) всередині вхідної частини пастки, у результаті чого гризун уже не може повернутися й покинути пастку. Тому гризун повинен продовжувати рух за рампою 212 і входити у камеру 201 пастки. Після того як гризун зійде з рампи 212, вона вертається у вихідне положення (фіг. 28) з дверцятами 214, що лежать знову на рампі. У найбільше кращих варіантах на підлогу камери 201 пастки 200 може бути нанесений склад, що клеїть, у формі пластини клею для запобігання подальшого просування гризуна, як тільки він увійде у цю частину камери або щонайменше потрапить у певну зону всередині цієї частини камери, наприклад, що перебуває осторонь від її входу. На фіг. 29 і 31 ілюструється інший замикаючий механізм пастки, що вказується далі як замикаючий механізм 220 з поворотними (хитними) дверцятами. Такий замикаючий механізм 220 містить дверцята 222, що прикріплені штифтом 224 шарніра з можливістю повороту до кришки пастки 200 і звисають з неї всередині вхідної частини 203 пастки, переважно біля вхідних отворів 202 пастки. Довжина дверцят 222 переважно перевищує внутрішню висоту вхідної частини 203 пастки 200, так що у вихідному положенні дверцята торкаються підлоги пастки під невеликим кутом до вертикалі. Таким чином, дверцята 222 можуть повертатися тільки в одному напрямку, тобто, всередину камери пастки. У розглянутому варіанті дверцята 222 мають також зубці 226, розташовані по краям їх вільного кінця. У деяких варіантах дверцята 222 можуть мати прорізи, через які через замикаючий механізм 220 дверцят буде проходити світло. Коли гризун входить у пастку 200 зі замикаючим механізмом 220 з поворотними дверцятами, він вступає у контакт із дверцятами 222 і змушує їх повертатися нагору навколо штифта 224 шарніра. Якщо гризун спробує вийти назад з пастки 200 при проходженні під дверцятами 222, то зубці 226 на краю вільного кінця дверцят будуть впиватися у тіло гризуна, відбиваючи бажання рухатися назад. Після того як гризун пройшов дверцята 222, вони повертаються назад в їх вихідне положення, у результаті чого вихід назад для гризуна блокується. Хоча зубці 226 зображені на фіг. 29 і 31 розташованими уздовж краю вільного кінця дверцят 222, вони можуть бути розташовані уздовж будь-якої частини цих поворотних дверцят. В інших варіантах можуть використовуватися додаткові поворотні (хитні) дверцята, розташовані перед дверцятами 222. У цьому варіанті у додаткових поворотних дверцят немає зубців, і вони мають такі розміри, що можуть повертатися у будь-якому напрямку всередині механізму 220 з поворотними дверцятами. Таким чином, гризун може пройти через ці додаткові дверцята до того, як він увійде у контакт із дверцятами 222. Ці додаткові дверцята вселяють у гризуна впевненість у тому, що він може відступити назад із пастки, і тому він продовжує свій рух через наступні дверцята, якими цього разу є дверцята 222. Додаткові поворотні дверцята й дверцята 222 у цілому діють однаково. Так само, як і дверцята 222, додаткові поворотні дверцята можуть мати прорізи, розташовані на будь-якій її частині. На фіг. 32 показаний інший варіант замикаючого механізму пастки, який вказується далі як замикаючий механізм 230 з воронкою, що містить воронку 232, яка звужується, що встановлена всередині вхідної частини 203 пастки 200 і має перший або вхідний кінець 231, розташований біля вхідних отворів 202 пастки, і вихідний кінець 233 біля камери пастки. У кращому варіанті воронка 232, яка звужується, містить тверду частину 236, що проходить у поздовжньому напрямку від вхідного кінця 231 всередину пастки, і гнучку частину, що містить подовжені виступи 234, прикріплені до твердої частини воронки, що звужується, і, що відходять від неї подовжньо у напрямку вихідного кінця 233. Тверда частина 236 воронки 232, що звужується, може мати у цілому циліндричну або прямокутну форму з постійним поперечним перерізом за її довжиною. Хоча варто розуміти, що у межах обсягу винаходу тверда частина 236 може мати форму, яка відрізняється від циліндричної або прямокутної форми, причому її поперечний переріз може змінюватися. Подовжені виступи 234 відходять з деяким нахилом усередину у напрямку осьової лінії воронки 232, що звужується, так що вихідний кінець 233 воронки істотно вужче її вхідного кінця 231. Подовжені виступи 234 мають відповідну пружність і еластичність, щоб гризун, який пробирається у гнучкій частині воронки, що звужується, до її вихідного кінця 233, міг відхиляти їх назовні, переборюючи пружний опір виступів. Коли гризун проходить через вихідний кінець 233 воронки, що звужується, сила пружності подовжених виступів 234, що зміщує, змушує їхні кінчики перебувати у контакті з тілом звірка. Якщо гризун спробує повернути назад, то кінчики подовжених виступів 234 будуть натискати на його тіло, змушуючи звірка продовжувати рух уперед у напрямку робочої камери пастки. Коли гризун вийде з воронки 232, що звужується, подовжені виступи 234 вертаються в їхнє вихідне положення, і вихідний кінець 233 воронки, що звужується, стає занадто вузьким, щоб через нього могла пройти голова звірка, у результаті 22 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 чого у нього пропадає бажання намагатися вийти назад через воронку. Як показано на фіг. 22, всередині камери з принадою може бути встановлена принада у формі блоків 156 принади разом із пасткою 200, що має вищезгадану камеру 201. Блоки 156 принади служать для залучення гризуна всередину пристрою 100 для боротьби з гризунами й далі у пастку й/або у камеру 138 з принадою. У такому варіанті пастка 200 може мати такі розміри, особливо розміри вхідних отворів 202, які дозволяють попадати у пастку тільки дрібним гризунам, таким як миші. Більші гризуни, такі як пацюки, пробираються по пастці 200 всередину камери 138 і поїдають принаду, що перебуває у ній, яка може бути досить отрутною для вмертвіння пацюка. Додатково у пристрої 100 для боротьби з гризунами можуть використовуватися неотруйні принади (наприклад, принади, що забезпечують можливість спостереження за тваринами). Такі принади являють собою неотруйну речовину, що вказує на присутність гризунів після того, як гризуни споживають ці принади. На фіг. 38-78 представлений інший варіант пристрою 1100 для боротьби з гризунами. Пристрій 1100 для боротьби з гризунами багато у чому подібний з аналогічним пристроєм 100 і містить наступні основні компоненти: основу 1104 і кришку 1106 (разом формують кожух пристрою й внутрішній простір кожуха), розташовані з боків протилежні вхідні отвори 1102 і внутрішні панелі 1112 ("система перегородок", у більше широкому змісті), які розділяють внутрішній простір кожуха на центральну камеру 1138 з принадою й прохід 1109, що включає два проходи 1103, кожний з яких веде від відповідного вхідного отвору 1102 до входу у камеру 1138 з принадою. У закритому положенні пристрою 1100 для боротьби з гризунами кришка 1106 і основа 1104 утримуються разом (з можливістю їхнього відведення одна від одної) за допомогою придатного запірного механізму 142, описаного нижче, для запобігання несанкціонованого або випадкового відкриття пристрою 1100. Задня стінка 1116 ("стінка, що відходить нагору") основи 1104 містить внутрішню поверхню, забезпечену подовженими, які проходять по вертикалі вирізами 1132. Вирізи 1132 рознесені у поперечному напрямку на деяку відстань один від одного за внутрішньою поверхнею задньої стінки й можуть мати однакову довжину, однак у більше кращих варіантах у них різні довжини. Кожний з вирізів 1132 відкритий у верхній частині задньої стінки й проходить донизу до зони, що перебуває між верхньою й нижньою частинами задньої стінки (для вкорочених вирізів) або практично до нижньої частини задньої стінки (наприклад, закінчується безпосередньо над внутрішньою поверхнею нижньої панелі, для більше довгих вирізів). Крім того, вирізи 1132 можуть мати ширину, що змінюється, за їх довжиною, так що ширина вирізу зменшується у напрямку донизу до нижньої панелі 1114 основи 1104. Як це буде описано нижче більше докладно, вирізи 1132 мають таку форму й розміри, які забезпечують можливість утримання у них опор для принади, для фіксації принади у внутрішньому просторі кожуха пристрою 1100. Як найкраще показано на фіг. 38, кришка 1106 пристрою для боротьби з гризунами у цьому варіанті містить також конструкцію 1300, що огороджує, яка має таку форму й розташовану на кришці таким чином, щоб у закритому положенні пристрою 1100 конструкція, що огороджує, практично повністю охоплювала або іншим способом закривала відкриті верхні кінці вирізів 1132 і встановлені у них опори для принади, щоб запобігати дії гризунів із цими опорами (наприклад, згинання або витягування) для зняття з них принади. Така конструкція 1300, що огороджує, містить декілька ребер, які мають V-подібну форму, що виконана як одне ціле з кришкою 1106 і відходять від неї, причому ребра проходять на деякій відстані один від одного. Наприклад, в одному найбільше кращому варіанті кількість V-подібних ребер 1300 відповідає кількості опор для принади (наприклад, чотири у варіанті, показаному на фіг. 38), які використовуються у пристрої 1100 для боротьби з гризунами. Однак варто розуміти, що у межах обсягу даного винаходу конструкція 1300, що огороджує, може мати будь-яку придатну форму й розміри. Хоча це й не видно на кресленнях, у деяких варіантах щонайменше частина внутрішньої поверхні 1118 нижньої панелі 1114 кожуха пристрою 1100 (тобто, підлога кожуха) може мати певну текстуру, аналогічну текстурі внутрішньої поверхні 118 нижньої панелі 114 кожуха пристрою 100 за першим варіантом. Як показано на фіг. 38 і 39, на внутрішній поверхні 1118 нижньої панелі 1114 можуть бути нанесені мітки 1111 для вказівки місця знаходження внутрішніх панелей 1112 у закритому положенні пристрою 1100. Мітки 1111 спрощують розміщення принади й пасток усередині камери 1138 з принадою кожуха пристрою 1100, щоб виключити можливість перешкод кришці 1106 і особливо внутрішнім панелям 1112 при закритті кришки. Мітки 1111 можуть мати саму різну форму: наприклад, знаки, кольорові лінії, етикетки, текстура, яка відрізняється від текстури внутрішньої поверхні нижньої панелі, виступаючий елемент, канавка або інші придатні засоби вказівки. Система (для розкладання) принади й особливо опори 1158 для принади пристрою 1100 для боротьби з гризунами за розглянутим варіантом також відрізняються від опор 158 для 23 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 принади попереднього варіанта пристрою 100. Придатні конструкції опор для принади за розглянутим другим варіантом показані на фіг. 38-55 і особливо відносно таких опор, які забезпечують утримання блоків 1156 принади у вертикальному положенні. Однак варто розуміти, що у межах обсягу даного винаходу опори для принади у розглянутому варіанті можуть також мати таку конструкцію, що забезпечує втримання блоків 1156 принади у горизонтальному напрямку, як у попередньому варіанті. В одному з варіантів, представленому на фіг. 41, придатна опора 1158 для принади має форму лотка 1322 для принади, що має вертикальні стінки 1324, які відходять нагору від горизонтального дна 1326 лотка 1322 для формування коритця 1330. До дна 1326 прикріплена вертикальна стінка 1328, що відходить від нього нагору. У коритці 1330 міститься атрактант, принада або отруйна речовина у рідкій формі. В інших варіантах у коритці 1326 можуть міститися гранули (або інші форми) атрактанта, принади або отруйних речовин. Коли лоток 1322 для принади використовується всередині кожуха пристрою 1100 і більше конкретно всередині камери з принадою кожуха, коритце 1326 відкрите у внутрішній простір кожуха, так щоб гризуни могли поїдати принаду у коритці. Як можна бачити на фіг. 38А, вертикальна задня стінка 1116 основи 1104 і більше переважно зовнішня панель 1119 задньої стінки у багатошаровій конструкції розглянутого варіанта, може містити щонайменше один, або більше переважно два або більше, монтажних отворів 1130, віддалених від вхідних отворів 1102 для гризунів. Як показано на фіг. 38А, в одному з варіантів зовнішня панель 1119 має дві пари монтажних отворів 1130, рознесених на деяку відстань один від одного. Одна пара монтажних отворів 1130 вирівняна по вертикалі, а інша пара отворів розташована по горизонталі. Забезпечення щонайменше двох монтажних отворів 1130 дозволяє використовувати кріпильні пристрої типу ремінця або канатика для прикріплення основи 1104 до монтажної поверхні, такої як стійка, рейка або сітка огорожі. В одному з найбільше кращих варіантів до зовнішньої панелі 1119 задньої стінки 1116 на кожному монтажному отворі 1131 приєднана з можливістю зняття кришка 1130. Така знімна кришка 1131 може бути знята зі зовнішньої панелі 1119, щоб відкрити один із монтажних отворів 1130. У більше кращому варіанті знімна кришка 1131 може являти собою кришку, що руйнується, таку як пластина, що розламується. Однак варто розуміти, що кришки 1131 можуть не використовуватися, так що монтажні отвори 1130 будуть постійно відкриті. Опора 1158 для принади містить також (див. фіг. 41) встановлювальний штифт 1340, розташований на задній стороні вертикальної стінки 1328 для рознімного з'єднання опори для принади зі задньою стінкою 1116 основи 1104. Встановлювальний штифт 1340 переважно з'єднується з вертикальною стінкою 1328 за допомогою сполучної перемички 1342. Більше переважно встановлювальний штифт 1340 і сполучна перемичка 1342 формуються як одне ціле з вертикальною стінкою 1328 опори 1158 для принади. Однак варто розуміти, що у межах обсягу даного винаходу встановлювальний штифт 1340 може з'єднуватися з вертикальною стінкою 1328 з використанням будь-яких придатних технічних засобів. У розглянутому варіанті встановлювальний штифт 1340 має у цілому циліндричну форму відповідно до форми перетину вирізів 1132 у задній стінці 1116 основи 1104. Більше переважно встановлювальний штифт 1340 має трубчасту форму з центральним каналом 1344, що проходить наскрізь, призначення якого буде зазначене нижче. У розглянутому другому варіанті пристрою 1100 для боротьби з гризунами забезпечується можливість регулювання висоти принади, розташованої на опорі 1158, над підлогою кожуха. Наприклад, в одному з варіантів, представленому на фіг. 52-55, для втримання опори 1158 для принади на певній висоті всередині кожуха пристрою 1100 використовується вертикальна опора 1500 (більше широко, "елемент регулювання висоти"). За допомогою цієї вертикальної опори лоток 1322 для принади приєднується до задньої стінки 1116 пристрою 1100 для боротьби з гризунами. На фіг. 42-51 представлений інший варіант придатної опори 1400 для принади у пристрої 1100 для боротьби з гризунами за цим другим варіантом. Опора 1400 для принади має таку конструкцію, що забезпечує її рознімне з'єднання зі задньою стінкою 1116 пристрою 1100, причому опора 1400 може переміщатися з ковзанням у вирізах 1132 у задній стінці 1116 основи 1104. У кращому варіанті опора 1400 для принади містить у цілому горизонтальну платформу 1410, що відходить від задньої стінки 1116 у внутрішній простір і більше переважно у камеру з принадою кожуха пристрою 1100. Від платформи 1410 відходить нагору вертикальна стінка 1420, аналогічна вертикальній стінці 1328 опори 1158 для принади фіг. 41. Перехід від платформи 1410 до вертикальної стінки 1420 переважно має закруглену або криволінійну форму для запобігання накопичення крихт принади або іншого сміття на опорі 1158 для принади й для полегшення чищення опори 1400 для принади. 24 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 Платформа 1410 опори 1400 для принади має отвір 1430, який розташований у такий спосіб і має такі розміри, щоб забезпечувалося втримання з можливістю від'єднання шпильки 1450 для принади (або стрижня 1460 для принади, описаного нижче), що відходить нагору від платформи 1410. Шпилька 1450 і стрижень 1460 для принади більше широко вказуються у даному описі як "шпильки для установки принади". Шпилька 1450 для принади має конструкцію, що забезпечує установку й утримання блоків 1156 принади у потрібному положенні щодо опорного пристосування 1400 для принади. Шпилька 1450 для принади переважно має такий діаметр, щоб блоки принади, які мають сформовані у них отвори, можна було встановити на шпильку для принади таким чином, щоб шпилька проходила через отвори у блоках 1156 принади. Таким чином, забезпечується надійна фіксація блоків принади, і гризун не зможе потягти блок принади з пристрою 1100 для боротьби з гризунами. Шпилька 1450 для принади (найкраще показана на фіг. 43 і 44) має розширену частину 1452 на нижній частині 1454 або біля неї, яка є упором, що обмежує введення шпильки для принади в отвір 1430 платформи. Відповідно, розміри розширеної частини 1452 шпильки 1450 для принади переважно щонайменше в одному місці більше діаметра отвору 1430. Таким чином, нижній кінець 1454 шпильки 1450 для принади може входити в отвір 1430, у той час як розширена частина 1452 буде перешкоджати проходженню через цей отвір частини шпильки, що перебуває вище цієї розширеної частини. У найбільше кращому варіанті нижня частина 1454 шпильки 1450 для принади має такі розміри й таку форму, щоб вона сідала з натягом в отвір 1430 платформи 1410 для забезпечення рознімного з'єднання шпильки 1450 з опорою 1400 для принади. В інших варіантах шпилька 1450 для принади у межах обсягу даного винаходу може бути приєднана до опори 1400 для принади з можливістю її від'єднання з використанням складу, що клеїть, механічних кріпильних елементів або інших придатних засобів. Обсяг даного винаходу також охоплює варіанти, в яких для приєднання шпильки 1450 до опори 1400 для принади може використовуватися нероз'ємне з'єднання. Опора 1400 для принади містить також (див. фіг. 42) встановлювальний штифт 1440, розташований на задній стороні вертикальної стінки 1420 для рознімного з'єднання опори для принади зі задньою стінкою 1116 основи 1104. Встановлювальний штифт 1440 переважно з'єднується з вертикальною стінкою 1420 за допомогою сполучної перемички 1442. Більше переважно встановлювальний штифт 1440 і сполучна перемичка 1442 формуються як одне ціле з вертикальною стінкою 1420 опори 1400 для принади. Однак варто розуміти, що у межах обсягу даного винаходу встановлювальний штифт 1440 може з'єднуватися з вертикальною стінкою 1420 з використанням будь-яких придатних технічних засобів. У розглянутому варіанті встановлювальний штифт 1440 має у цілому циліндричну форму відповідно до форми перетину вирізів 1132 у задній стінці 1116 основи 1104, щоб його можна було ввести у відповідний виріз 1132 через відкритий верхній кінець. У більше кращому варіанті встановлювальний штифт 1440 має у цілому трубчасту форму з центральним каналом 1444. Як показано на фіг. 49-51 від нижньої частини платформи 1410 відходить донизу кільцевий виступ 1470, який розташований співвісно з отвором 1430 і має внутрішній розмір поперечного перерізу, приблизно такий же, як і розмір отвору. Хоча у розглянутому варіанті кільцевий виступ 1470 має кругову форму зовнішньої поверхні, однак в інших варіантах можуть використовуватися й інші форми поверхні, наприклад, квадратна, овальна або прямокутна. Крім того, внутрішній розмір поперечного перерізу кільцевого виступу 1470 може бути більше, або менше розміру отвору 1430. Кільцевий виступ 1470 служить, щонайменше частково, для додаткової опори нижньої частини 1454 шпильки 1450 для принади й нижньої частини 1466 стрижня 1460 для принади. Як показано на фіг. 51, вертикальна стінка 1420 опори 1400 для принади має ребра 1478, сформовані на її задній поверхні 1432. Платформа 1410 має аналогічні ребра (не показані), сформовані на відповідній нижній поверхні 1411. Ребра 1478 і ребра на нижній поверхні 1411 підвищують конструктивну твердість опорного пристосування 1400 для принади. Опора 1400 для принади також має сформовані у ній верхній 1480 і нижній 1482 пази (фіг. 51), призначення яких буде пояснене нижче. У розглянутому варіанті пази 1480 і 1482 формуються щонайменше частково поглибленнями, сформованими у відповідній задній поверхні 1432 і нижній поверхні 1411. Пази 1480 і 1482 можуть бути також щонайменше частково сформовані ребрами 1478, розташованими на задній поверхні 1432 і/або нижній поверхні 1411. Хоча це й не показано на фіг. 41, лоток 1322 для принади має аналогічні пази 1480 і 1482. Як показано на фіг. 52-55, висота принади, встановленої на опорі 1400, над підлогою кожуха може вибірково регулюватися. Наприклад, в одному з варіантів для втримання опори 1400 для принади на певній висоті над внутрішньою поверхнею нижньої панелі всередині кожуха пристрою 1100 використовується вертикальна опора 1500 (більше широко, "елемент 25 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 регулювання висоти"). У розглянутому варіанті вертикальна опора 1500 переважно має таку конструкцію, щоб її можна було встановлювати щонайменше частково в один із вирізів 1132 нижче встановлювального штифта 1440 опори 1400 для принади для втримання монтажного штифта всередині вирізу (і, відповідно, опори для принади у внутрішньому просторі кожуха пристрою 1100) вище, ніж це було б, якби вертикальна опора не використовувалася. Більше конкретно, вертикальна опора 1500, показана на фіг. 52-55 містить подовжену стійку з нижньою частиною 1502, що має перший діаметр, і верхньою частиною 1504, що має другий діаметр, який менше першого діаметра (наприклад, нижньої частини). Зокрема, другий діаметр верхньої частини 1504 має таку величину, щоб цю частину можна було ввести в отвір 1444 встановлювального штифта 1440 опори 1400 для принади (або, наприклад, в отвір 1344 у лотку 1322 для принади) для з'єднання опори для принади з вертикальною опорою. Однак варто розуміти, що верхня частина стійки вертикальної опори може бути виключена без виходу за межі обсягу даного винаходу. На нижній частині 1502 стійки вертикальної опори 1500 є верхній кільцевий фланець 1506, що відокремлює верхню частину 1504 від нижньої частини, і нижній кільцевий фланець 1508, що перебуває на нижньому кінці стійки вертикальної опори або біля нього, на деякій відстані у поздовжньому напрямку від верхнього кільцевого фланця 1506. Кільцеві фланці 1506, 1508 мають розміри поперечного перерізу, що відповідають розмірам поперечного перерізу вирізів 1132 у задній стінці 1116 основи 1104 для надійної посадки й утримання вертикальної опори 1500 всередині вирізу з невеликим поступальним переміщенням. У найбільшекращому варіанті розмір поперечного перерізу (наприклад, діаметр у розглянутому варіанті) нижнього кільцевого фланця 1508 вибирається таким чином, щоб він відповідав розміру поперечного перерізу вирізу 1132 на певній глибині за довжиною вирізу (наприклад, у тому випадку, коли розміри вирізу зменшуються у напрямку його нижнього кінця), у результаті чого вертикальна опора фіксується на певній висоті всередині вирізу. Від стійки вертикальної опори 1500, і більше конкретно від її верхньої частини 1504 безпосередньо над верхнім кільцевим фланцем 1506, відходить у поперечному напрямку верхній кронштейн 1510. Верхній кронштейн має таку ширину, щоб він міг увійти у верхній паз 1480 опори 1400 для принади для додаткової підтримки опори 1400 на вертикальній опорі 1500. Від стійки вертикальної опори 1500 також відходить у поперечному напрямку, наприклад, на нижньому кінці стійки, нижній кронштейн 1520, що переважно має таку форму й такі розміри, щоб він входив у нижній паз 1482 опори 1400 для принади й/або взаємодіяв із ним. Складання опорного пристосування 1400 для принади й вертикальної опори 1500 показані на фіг. 47. Однак варто розуміти, що верхній 1510 і нижній 1520 кронштейни можуть бути виключені без виходу за межі обсягу даного винаходу. Також варто розуміти, що вертикальна опора 1500 може мати форму, яка відрізняється від показаної на кресленнях і при цьому, яка залишається у межах обсягу даного винаходу, за умови, що вона підтримує опору 1400 для принади на деякій висоті у внутрішньому просторі кожуха пристрою 1100, величина якої більше, ніж висота, на якій перебуває опора для принади у відсутності вертикальної опори. Таким чином, довжина нижньої частини 1502 і/або верхньої частини 1504 стійки вертикальної опори 1500 визначає вертикальне положення (тобто висоту над підлогою кожуха пристрою 1100) опори 1400 для принади (або лотка 1322) і положення розташованих на ній блоків 1156 принади всередині пристрою 1100 для боротьби з гризунами. Таким чином, вертикальна опора 1500 служить як елемент регулювання висоти, що забезпечує вибіркове регулювання висоти опори 1400 для принади над підлогою пристрою 1100. Відповідно, можуть використовуватися вертикальні опори, що мають різну довжину й різні форми, для вибіркового регулювання висоти опори 1400 для принади (або лотка 1322). Вертикальна опора 1500 може бути виготовлена з будь-якого придатного матеріалу, такого як пластмаса, метал або їх сполучення. Використання вертикальної опори 1500, що встановлена в одному з вирізів 1132, забезпечує підтримку опори 1400 для принади на деякій висоті над підлогою кожуха пристрою 1100 без необхідності використання опорної конструкції, розташованої між опорою 1400 для принади й підлогою. У цьому випадку під опорою 1400 для принади може бути легко поміщена пастка, так що й пастка, і принада разом можуть бути розміщені всередині камери з принадою. Крім того, вийнявши пастку з камери з принадою, коли пристрій 1100 перебуває у відкритому положенні, можна без перешкод очистити підлогу під опорою 1400 для принади щіткою або мітелкою без необхідності добування з пристрою 1100 опори для принади. На фіг. 45 показана опора 1400 для принади, в якій замість шпильки 1450 для принади фіг. 42 використовується стрижень 1460 для принади. Так само, як і шпилька 1450, стрижень 1460 для принади має таку форму й такі розміри, щоб забезпечувати втримання блоків 1156 принади 26 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 у потрібному місці, зафіксувавши їх на платформі опори 1400 для принади. Стрижень 1460 для принади переважно має такий діаметр, щоб блоки 1156 принади, які мають сформовані у них отвори, можна було встановити на стрижень для принади таким чином, щоб він проходив через отвори у блоках принади. Таким чином, забезпечується надійна фіксація блоків 1156 принади, і гризун не зможе потягти блок принади з пристрою 1100 для боротьби з гризунами. Стрижень 1460 для принади (найкраще показано на фіг. 45 і 46) має кільцевий виступ 1464 на нижній частині 1466 або біля неї, яка є упором, що обмежує введення стрижня для принади в отвір 1430 платформи. Кільцевий виступ 1464 формується з використанням будь-якого придатного способу, наприклад, у процесі лиття або виготовлення стрижня 1460 для принади. Наприклад, якщо стрижень 1460 для принади формується литтям під тиском, то кільцевий виступ 1464 може бути виконаний у процесі лиття. В інших варіантах кільцевий виступ 1464 може бути сформований як окрема частина й потім прикріплений або приєднаний до стрижня 1460 для принади з використанням пресової посадки, складу, що клеїть, або іншого придатного типу з'єднання. Стрижень 1460 для принади має конусоподібний верхній кінець 1462 для полегшення надягання на нього блоків 1156 принади. Варто розуміти, що обсяг даного винаходу охоплює також варіанти, в яких верхній кінець 1462 може звужуватися іншим способом, який відрізняється від зазначеного, або ж може взагалі не звужуватися, як і кінець шпильки 1450 для принади. На фіг. 47 показані два блоки 1156 принади, встановлені на опорному пристосуванні 1400 для принади зі стрижнем 1460. Переважно блоки принади опираються на платформу 1410 і вирівняні стрижнем 1460 для принади у ряд по вертикалі. Таким чином, платформа підтримує блоки принади й забезпечує достатню опорну поверхню для блоків принади, так що при підвищеній температурі, коли принада може розм'якшуватися, вона не буде плавитися й стікати на підлогу кожуха пристрою 1100. На фіг. 72-74 представлений інший кращий варіант опори для принади, зазначеної у цілому посилальним номером 1600, пристрою 1100 для боротьби з гризунами. Опора 1600 для принади використовується для втримання блоків 1156 принади, розташованих у ряд по вертикалі, і має дротову основу 1640, на яку опирається принада, що утримується на деякій висоті над підлогою кожуха пристрою 1100. Опора 1600 для принади у розглянутому варіанті формується з металевого або пластмасового дроту, що має круговий перетин, як показано на фіг.72. В інших варіантах перетин опори 1600 для принади може мати форму, яка відрізняється від кругової, таку як, наприклад, квадратна, прямокутна або овальна. Крім того, поперечний перетин може бути різним у різних частинах уздовж опори 1600 для принади. Розглянута опора 1600 для принади має встановлювальний кінець 1610, що всувається у вирізи 1132 у задній стінці 1116 основи 1104 і може просуватися донизу до нижньої частини вирізів, для рознімного з'єднання опори для принади зі задньою стінкою. Опора 1600 для принади відходить вбік від встановлювального кінця 1610 (тобто, від задньої стінки 1116 панелі основи 1104) і далі нагору й формує опорну частину 1640 у формі спіралі (а саме, дротова основа), на яку опираються блоки 1156 принади. Від опорної частини 1640 з дротової спіралі відходить нагору вертикальна дротова стійка 1620 ("дротова шпилька"), що призначена для установки на ній блоків 1156 принади. Спіральна опорна частина 1640 має у цілому кругову форму, якщо дивитися на неї зверху, як показано на фіг.73, і, відповідно, забезпечує збільшену площу поверхні для втримання блоків принади. На фіг. 75-78 представлений ще один кращий варіант опори для принади, позначений у цілому посилальним номером 1700. Ця опора для принади також використовується для втримання складених один із одним блоків 1156 принади у вертикальному положенні. Опора 1700 для принади може бути сформована з металевого або пластмасового дроту, що має круговий перетин, як показано на фіг.75. В інших варіантах перетин опори 1700 для принади може мати форму, яка відрізняється від кругової, таку як, наприклад, квадратна, прямокутна або овальна. Крім того, поперечний перетин може бути різним у різних частинах уздовж опори 1700 для принади. Розглянута опора 1700 для принади має встановлювальний кінець 1710, що всувається у вирізи 1132 у задній стінці 1116 основи 1104 і може просуватися донизу до нижньої частини вирізів, для рознімного з'єднання опори для принади з задньою стінкою. Опора 1700 для принади відходить вбік від встановлювального кінця 1710 (тобто, від задньої стінки 1116 панелі основи 1104) і далі нагору й формує опорну частину 1740 (а саме, основу) у формі спіралі, на яку опираються блоки 1156 принади. Від опорної частини 1740 з дротової спіралі відходить нагору вертикальна дротова стійка 1720, що призначена для установки на ній блоків 1156 принади. Опора 1700 для принади має таку форму й розміри, щоб забезпечувалося втримання 27 UA 101850 C2 5 10 15 20 25 30 35 40 45 50 55 60 блоків 1156 принади на деякій висоті над внутрішньою поверхнею 1118 нижньої панелі 1114 пристрою 1100 для боротьби з гризунами. Порівнюючи опору 1700 для принади з опорою 1600, можна бачити, що опора 1700 утримує блоки 1156 у вертикальному положенні на більшій висоті над внутрішньою поверхнею 1118 нижньої панелі 1114. Ця збільшена висота дозволяє встановити пастку 1200 між спіральною опорною частиною 1740 і нижньою панеллю 1114. Відповідно, опорне пристосування 1700 для принади може використовуватися разом із пасткою 1200 або без неї. У такому варіанті пастка може використовуватися для піймання мишей, у той час як принада буде використовуватися для інших гризунів (наприклад, пацюків), які занадто великі для пастки. Спіральна опорна частина 1740 має у цілому кругову форму, якщо дивитися на неї зверху, як показано на фіг. 78, і, відповідно, забезпечує збільшену площу поверхні для втримання блоків 1156 принади. На фіг. 56-69 представлений один із кращих варіантів пастки 1200 для розглянутого варіанта пристрою 1100 для боротьби з гризунами. Пастка 1200 в основному аналогічна пастці 200 за першим варіантом, і тому пастка за розглянутим варіантом може використовуватися у пристрої 100 для боротьби з гризунами без виходу за межі обсягу даного винаходу. Розглянута пастка 1200 має розширену частину 1209, форма й розміри якої дозволяють встановити її всередині камери з принадою пристрою 1100 для боротьби з гризунами, і звужену вхідну (впускну) частину 1208, що відходить від розширеної частини пастки. Хоча це не видно на кресленнях, вхідна частина 1208 може також проходити частково у внутрішній простір розширеної частини 1209 пастки 1200, так що гризуни будуть виходити з вхідної частини у розширену частину пастки більшою мірою по центру у внутрішньому просторі пастки 1200. Пастка 1200 переважно має передню частину, розташовану поруч із вхідною частиною 1208 або містить її, і задню частину, протилежну передній частині. Таким чином, у пастці 1200, розташованій всередині кожуха пристрою 1100 для боротьби з гризунами, її вхідна частина 1208 може проходити щонайменше до входу у камеру з принадою або у деяких варіантах виходити через цей вхід у прохід, за яким гризуни направляються всередину пристрою для боротьби з гризунами. У розглянутому варіанті пастка 1200 має вхідний отвір 1202, розташований на кінці вхідної частини 1208 пастки. Крім того, як показано на фіг. 56 і 57, бічні стінки пастки 1200 мають криволінійну форму, що округлена у тій зоні, де вхідна частина 1208 переходить в іншу частину пастки 1200 (тобто, у розширену частину 1209). У розглянутому варіанті пастка 1200 також містить вентиляційні отвори, у тому числі верхні вентиляційні отвори 1210 (фіг. 63) на верхній поверхні 1209 і бічні вентиляційні отвори 1212 (фіг. 66 і 67) у задній частині 1211 пастки 1200. Верхні 1210 і бічні 1212 вентиляційні отвори більше переважно розташовані на розширеній частині 1209 пастки 1200 і мають такі розміри, які не дозволяють пройти через них гризунам, і тому вони істотно менші вхідного отвору 1202 пастки 1200, і у той же час через ці отвори може проходити повітря, світло й частки між внутрішнім простором пастки й внутрішнім простором пристрою 1100. Ці вентиляційні отвори сприяють залученню у розширену частину 1209 пастки гризунів, які проходять через вхідну частину 1208 і далі до стінок з вентиляційними отворами. Однак варто розуміти, що обсяг даного винаходу охоплює також і варіанти, в яких вентиляційні отвори 1210, 1212 можуть бути розташовані й в інших місцях пастки 1200. Всередині пастки 1200, зокрема, в її вхідній частині 1208, можуть використовуватися різні придатні механізми для запирання гризунів усередині розширеної частини 1209 пастки. Наприклад, в одному з варіантів як внутрішній замикаючий механізм пастки може використовуватися механізм 1214 з похилою пластиною (рампою), як показано на фіг. 56, 58 і 59. Замикаючий механізм 1214 містить рампу 1216, що проходить у поздовжньому напрямку всередині тунелю 1208 пастки 1200 і має вхідний кінець біля вхідного отвору 1202 пастки й вихідний кінець ближче до закритої частини (камери) пастки. Рампа 1216 встановлена на підлозі пастки 1200 з можливістю повороту. Дверцята 1218 пастки з'єднані з рампою з можливістю повороту, як правило, біля вхідного кінця рампи з використанням придатного штифта 1219 поворотного шарніра. Для зсуву рампи 1216 у положення, в якому вона має позитивний нахил (підйом), як показано на фіг.59, використовується пружина, вантаж або інший засіб, причому вхідний кінець рампи перебуває біля самої підлоги пастки 1200. У цьому положенні дверцята 1218 пастки практично притискаються до рампи 1216, і гризун, що входить у пастку, піднімається за рампою й переходить при цьому через дверцята пастки. Після того як гризун пройде дверцята 1218, його вага змушує рампу 1216 повертатися (тобто, вихідний кінець опускається). При цьому повороті рампи 1216 її вхідний кінець буде підніматися, змушуючи дверцята пастки повертатися навколо штифта 1219, у результаті чого вона займає вертикальне положення (на фіг. 59 не показане) всередині вхідної частини пастки, у результаті чого гризун уже не може повернутися й вибратися з пастки. Тому гризун повинен 28
